Чтобы правильно провести замену масла в коробке передач Тойота Королла, необходимо знать ответ хотя бы на один из ниже перечисленных вопросов:

1. Какой год выпуска автомобиля, его кузов (к примеру седан E120, Е140 или Е150 и т.д.);
2. Какой тип трансмиссии установлен (механика, робот, вариатор или коробка автомат);
3. Марку двигатель, его тип и объем (бензин или дизель);
4. Название оригинального масла и его количество, а также допустимые аналоги от других производителей.

Владея нужными исходными данными можно правильно подобрать масло в коробку Тойота Королла.

Теперь разберем на примере наиболее популярных поколениях автомобиля.

Выбор масла

На заводе-производителе КПП заправляются маслом соответствующим допуску JWS3309 и Type T-IV (или T4). Для замены технического масла необходимо подбирать техническую жидкость указанных параметров. На рисунке №2 показано оригинальное масло от производителя, которое предназначено для торговой сети. Упаковка: МКПП масло в автомат Тойота предлагается в пластмассовых канистрах, ёмкостью 0,946 л. Возможны поставки продукта в жестяных 4 литровых банках.

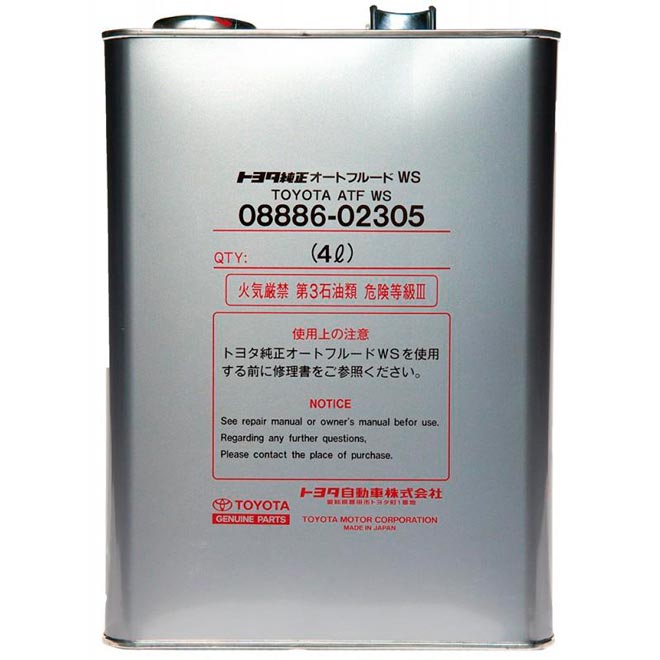

Для МКПП в коробку-автомат Toyota Genuine ATF WS

Toyota Corolla XI

Выпускалась с мая 2012 по июль 2020 г. в кузовах Е160, 170 и 180. Седан — Corolla Axio, универсал — Corolla Fielder. Здесь читайте про рестайлинговый седан Toyota Corolla E170.

На автомобиле устанавливались трансмиссии: МКПП и клиноременной бесступенчатый вариатор MultiDrive S. АКПП не предусматривалась.

Какое масло нужно заливать в коробку Toyota Corolla рассмотрим на примере модели в кузове Е180.

Механическая коробка передач

Для механических коробок передач Toyota Corolla одиннадцатого поколения нужно придерживаться спецификаций — API GL4 и SAE 75W. Заливаемый объем – 2.4 л. Сразу в новом авто в МКПП может быть залито Toyota Genuine Manual Transmission Gear Oil Lv, нужно смотреть документацию.

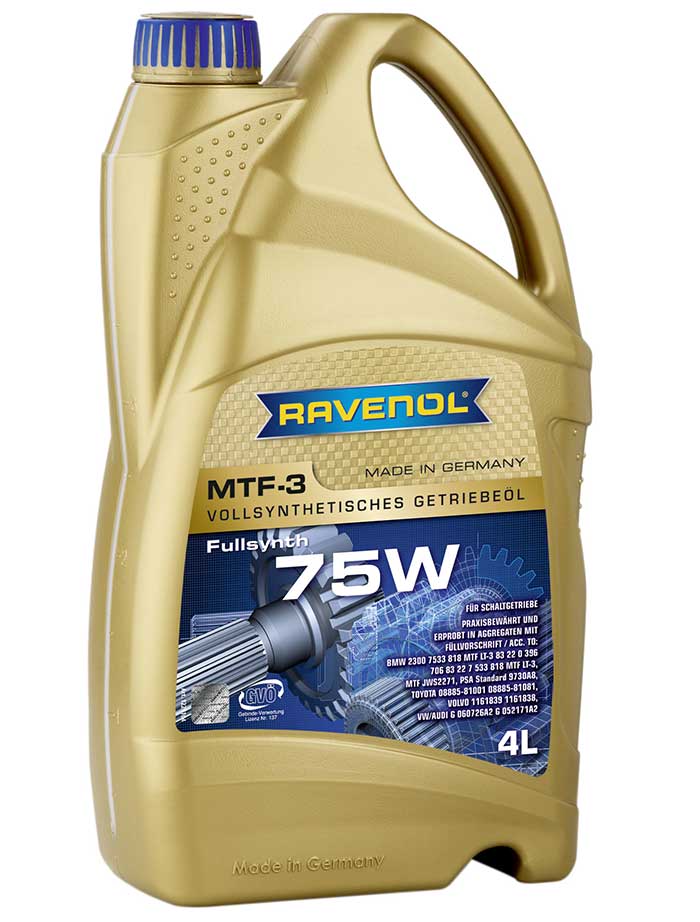

Лучшим вариантом считается LV GL4 75W MT – артикул 0888581001 или полный аналог первого Ravenol MTF 3 75w.

Интервалы смены и проверка объема

Замена масла АКПП Toyota зависит от 2 факторов:

1. Температуры нагревания смазочного вещества.
2. Климатических условий, в которых эксплуатируется автомобиль.

Возникает вопрос: через сколько менять трансмиссионную жидкость? Если эксплуатировать автомобиль исключительно при оптимальной t0, то замену масла в АКПП Toyota проводят один раз на 160 тысяч километров пробега. Производители советуют выполнять замену масла 1 раз на 40-60 тыс. километров. При минусовых t0, а так же частой эксплуатации авто на просёлочных дорогах и агрессивной манере вождения сроки смены трансмиссионной жидкости сокращаются примерно в два раза.

Когда менять

Через сколько и после какого пробега лучше лить?! На данном этапе возможно пойти двумя путями:

• лить по регламенту. Но, при частых нагрузках — быть готовому к ремонту коробки после 100 000 км, или даже раньше. Разумеется автомобиль возможно продать до появления первых симптомов будущих проблем, но поверьте, Вы в проигрыше не останетесь, если замену масла будете проводить чаще, а с течением времени автомобиль удастся продать дороже исходя из его технического состояния, а в результате — обе стороны получат желаемое;
• как уже стало понятно с предыдущего пункта, масло в коробке Камри V50 лучше менять чаще, ездить с умеренной частотой нагрузок и надолго забыть о существовании потенциальных проблем в трансмиссии Тойота;

Частичная упрощенная и полная смена смазки

Существует три типа смены продукта:

1. Частичная замена.
2. Полная замена.
3. Смена масла со снятием поддона.

Давайте рассмотрим каждый из вышеперечисленных типов.

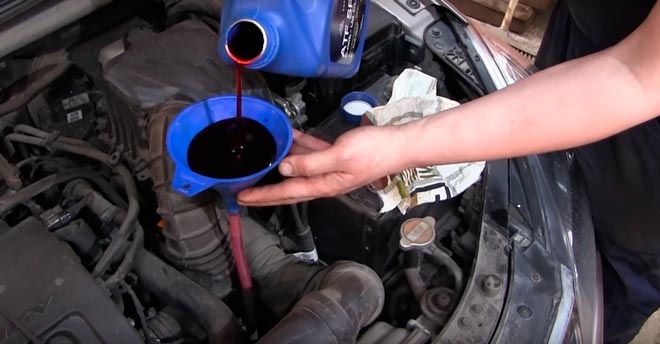

заливка масла Toyota

Частичная замена.

Это самый простой способ, при котором, отпадает необходимость установки нового масляного фильтра. Слив отработанной трансмиссионной жидкости проводится из масляного поддона КПП через сливное отверстие. Для слива откручивается резьбовая пробка. Свежий продукт заливается через отверстие для щупа, как показано на рисунке №3.

На заметку.

Смазывающие вещества необходимо заливать, придерживаясь рекомендаций изготовителя. Не рекомендуется смешивать масла с различными допусками.

При выполнении замены продукта по упрощённой процедуре силовой агрегат не промывается. Этот метод имеет один недостаток: практически 50% старого автомобильного масла остаётся на деталях трансмиссии.

Полная замена.

Несколько сложнее полная процедура. Её рекомендуют проводить в сервисных центрах. Суть замены: новая смазка подаётся под давлением, вытесняя отработанный продукт. При этом потребуется 12 литров ATF. Алгоритм действий: через радиатор коробки к «автомату» подводятся трубки специального аппарата, запускается силовой агрегат. Отработанный продукт сливается, а новый заливают. При этом можно самостоятельно контролировать цвет ATF.

Таким образом, исключается обман. Заказчик самостоятельно контролирует процесс и цвет залитой технической жидкости.

Обратите внимание!

Сервисный центр даёт гарантию на проведения работ. Однако специалисты СТО не гарантируют стабильную работу трансмиссии.

Они мотивируют свой отказ тем, что при полной замене жидкости «полезные отложения» практически полностью вымываются. В этом случае никто не застрахован от поломки коробки автомат.

Смена смазывающего вещества со снятием поддона.

Это наиболее оптимальный вариант, особенно для замены масла в Тойота Камри и Королла с любым пробегом. Полная замена трансмиссионной жидкости выполняется со снятием поддона. Это даёт возможность установить новый масляный фильтр. Процедура предусматривает промывку внутренней части поддона и освобождение от частиц износа и грязи.

История появления и принцип действия АКПП

АКПП представляет собой одну из основных составляющих деталей трансмиссии современного авто. Основная задача этого узла – создание равновесия между работающим двигателем и крутящимися колесами. Осуществляется эта работа тонким подбором передаточного числа для каждого режима эксплуатации мотора. Главным отличием АКПП от механики служит полностью автоматическое функционирование, не требующее вмешательства водителя.

Первый прообраз АКПП появился на заводе Генри Форда в 20-х годах прошлого века. Он отличался от современных агрегатов, однако зачатки современных автоматов в них уже присутствовали. Более усовершенствованные агрегаты стали производить спустя одно десятилетие – . Они эксплуатировались по принципу сервопривода, который является механической коробкой с автокоррекцией состояние через отрицательную обратную связь.

В концу 30-х годов организация «Крайслер» представила инновационную разработку, в которой присутствовала гидромуфта и гидротрансформатор. Этот автомат стал прорывом в автомобилестроении.

Более-менее похожая на современную АКПП была разработана в начале 50-х годов американскими инженерами. Она состояла из 3 частей:

• электронной;
• гидравлической;
• механической.

Разработку стали активно использовать только в 80-е годы, в период бурного прогресса микропроцессорных технологий.

Принцип работы автомата сводится к автоматизации переключения передач. Прежде чем подробно рассмотреть устройство и особенности функционирования АКПП, стоит выделить их разновидности:

• вариатор;
• роботизированная КПП;
• АКПП, оснащенная гидротрансформатором – она считается типовым автоматом.

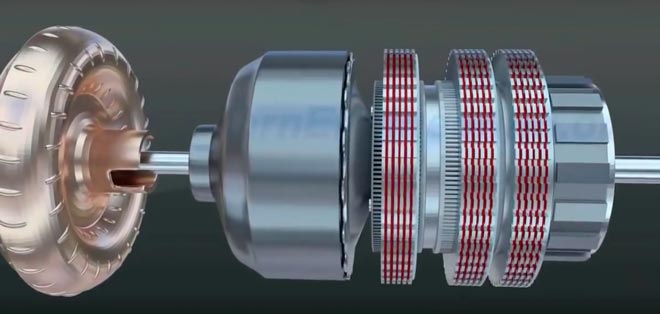

Работает конструкция благодаря тесному взаимодействию электроники, механической части и гидравлики. Эти элементы представлены такими деталями:

Гидротрансформатор, который принимает крутящий момент от двигателя и передает его на вал.

• Коробка переключения передач, принимающая усилие от гидротрансформатора и приводящая колеса в движение через редуктор.
• Устройства контроля, которые регулируют головное управление узлом и отвечают за механику работы коробки.

Роль водителя в АКПП возлагается на устройства управления. Поскольку автомат сложнее механической коробки, масло для него подбирают более тщательно.

Пошаговая инструкция по замене масла

Давайте рассмотрим вопрос, как правильно поменять масло в Тойота. Чтобы правильно провести процедуру существует определённый алгоритм действий. Перед сменой трансмиссионной жидкости необходимо завести автомобиль, прогреть двигатель до рабочей t°, установив авто на смотровую яму или подъёмник.

Затем, демонтировать пробку сливного отверстия, слить отработанный продукт из поддона. Когда часть жидкости выйдет, потребуется несколько ослабить болты удерживающие поддон. Их всего 19 на 10 мм. Далее, откручиваем 17 болтов, оставляя 2 шт., расположенных противоположно.

Вставляем деревянный клин в образовавшийся зазор между картером и поддоном, отсоединяем детали.

Важно!

При процедуре особое внимание уделить уплотнительной прокладке поддона. Стараемся не повредить её.

Откручиваем оставшиеся 2 бота и снимаем поддон, направив его в бок. Это даст возможность максимально быстро, и в полном объёме освободить его.

Демонтируем магнитную крышку коробки дифференциала, сливаем смазку. Тщательно моем поддон и все пробки, используя бензин. Особое внимание требуется уделить магнитам, улавливающим стружку. Они расположены на корпусе поддона. Выкручиваем 3 болта диаметром 10 мм, удерживающие фильтр и меняем устройство.

Выполняем сборку в обратной последовательности: поддон монтируется обратно. Для плотной затяжки болты закручиваются крест-накрест. Через отверстие для щупа заливается новый продукт. Масла необходимо до 3,5 литров. Обязательно проверяется отсутствие течи через уплотнительную прокладку и пробку. Процедура для АКПП Тойота выполняется на неподвижном автомобиле. Процесс необходимо выполнить трижды.

Ещё раз запускаем силовой агрегат для прогрева коробки. После чего, переводим селектор передач во все позиции. На каждую необходимо отвести 10-20 секунд.

Так, шаг за шагом, можно самостоятельно поменять старое масло на новое. Как проверить уровень трансмиссионной жидкости в АКПП Тойота: об этом ниже.

Функции масла в АКПП

Смазочная жидкость для автомата имеет множество отличий от масел, предназначенных для механики. На нее возлагается огромное количество функций, поэтому смазка должна соответствовать строгим требованиям. Стандартные трансмиссионные или моторные масла для АКПП не подходят. Для нее разработаны специальные жидкости, носящие название ATF.

Смазка для автоматов имеет высокую устойчивость к окислению, пенообразованию и износу. Это связано с наличием в конструкции гидротрансформатора, передаточной коробки и системы управления. Их беспроблемная эксплуатация возможна только с ATF.

Функции смазочных составов для АКПП:

• передача энергии в гидротрансформаторе.
• смазка зубчатых передач.
• гарантия качественного переключения передач.
• отведение тепловой энергии.
• поддержание работоспособности агрегата в условиях различных температурных режимов – от -40 до +170 градусов;
• снижение трения между парными элементами;
• замедление коррозийных процессов;
• отведение продуктов износа трущихся деталей.

Поскольку на масло для автоматов возложено так много функций, его качество должно быть безупречным.

Процедура проверки

Проверка уровня масла в АКПП Тойота выполняется после установки авто на ровную поверхность. Залитая жидкость должна соответствовать о, как показано на рисунке.

Фото: проверка уровня с использованием стержня щупа, на который нанесены контрольные отметки. Нельзя заливать большее количество «про запас», или меньше требуемого объёма. Если выявлен недолив, дополняем до контрольного обозначения. Делать проверку уровня нужно регулярно.

Почему так важен правильный подбор масла в коробку передач

В случае с моторными маслами можно поэкспериментировать с допусками, однако большинство производителей это не рекомендует. К примеру, вместо 5W-30 можно залить 5W-40.

Для АКПП это строго запрещено. Она работает за счет передачи крутящего момента посредством гидротрансформатора. Если залить в коробку жидкость, не соответствующую требуемым характеристикам, это может привести к негативным последствиям.

Минимальный ущерб заключается в редких «пинках» коробки, однако в худшем случае она может перестать работать. Поэтому экспериментировать лучше не стоит. Неисправность гидротрансформатора может обернуться ускоренным износом гидроблока и снижением ресурса коробки.

Состав смазочного материала

Наличие такого спектра функций определяет, какие составляющие должны входить в смазочную смесь. Кроме базового продукта (синтетика, полусинтетика, минеральное вещество), в состав масла входит пакет присадок, улучшающих его свойства:

• Антиоксиданты. Высокие температуры и кислород приводят к преждевременному старению масла, в результате которого образуются лаковые отложения, смолистые вещества и шламы. Антиоксиданты нейтрализуют их на протяжении всего срока службы масла, замедляя процесс старения.
• Противокоррозионные присадки. Образовывают на поверхности деталей защитный слой, предотвращая химическую коррозию металлов.
• Модификаторы индекса вязкости. Улучшают вязкостно-температурные характеристики смазки за счет изменения объёма высокомолекулярных полимеров, из которых они состоят.
• Добавки, улучшающие смазочные свойства. Эти присадки образовывают на поверхностях трения сверхпрочный защитный слой, обеспечивающий лучшую защиту от износа.
• Моющие присадки, дисперсанты. Удерживают продукты износа во взвешенном состоянии, не позволяя им выпадать в осадок.
• Противопенные добавки. Предназначены для препятствования образования пены, способствуют быстрому ее разрушению за счет снижения поверхностного напряжения смазки.

Важно: Разные марки ATF имеют похожие свойства. Различаются они лишь по эксплуатационным характеристикам и фрикционному показателю. Именно эти свойства влияют на применимость ATF в АКПП различных моделей.

Сколько заливать

В механическую коробку передач:

Универсальная жидкость

Такие ATF соответствуют допускам сразу нескольких производителей. Их используют владельцы разных моделей. Среди плюсов неоригинальных жидкостей выделяют:

• дешевизна;
• широкий выбор производителей;
• качество чаще всего соответствует оригинальным маслам.

Недостатки универсальных трансмиссионных жидкостей:

• необходимо знать допуски;
• возможен риск поломки трансмиссии при неверном выборе жидкости;
• снятие автомобиля с гарантии.

Подобрать универсальный аналог ATF гораздо проще для машин европейского производства. Это обусловлено антимонопольным законодательством Европы. Купить жидкость для японского автомобиля сложнее.

Существует много ресурсов подбора масла по vin – идентификационному номеру транспортного средства.

Смешивать или нет

АКПП оснащено электронным управлением и имеет исполнительный гидравлический механизм. За включение определенной передачи отвечают соленоиды, которые управляются электроникой. Также в работу включается гидравлика, которая воздействует на муфты и тормозные ленты.

Поскольку коробка-автомат машин 90-х годов создавалась в конце 80-х, конструктивных изменений в ней не происходило до 2003 года. Поэтому АКПП автомобилей 90-х не следует заправлять новыми ATF. Лучше обратить внимание на рекомендации 80-х. Подобрать масло по марке автомобиля можно на официальных сайтах производителей.

Стоит учитывать некоторые особенности замены современных масел:

• Dexron II можно заменить жидкостью Dexron III, только не наоборот. Такая замена возможна, если оборудование допускает увеличение модификаторов, способных понизить трение. В эту группу входят коробки GM.
• В случаях когда оборудование не допускает снижения коэффициента трения за счет увеличения эффективности присадок, Dexron III не может заменить Dexron II.
• Вне зависимости от оборудования, Dexron IIE заменяет Dexron IID, только не наоборот. Замена обусловлена тем, что Dexron IID плохо переносит морозы. Он подходит для эксплуатации при температуре не ниже -15 градусов. Стоит учесть, что нужна Dexron IIE только для северных районов, а стоит она в 2-3 раза дороже.

Что может произойти, если смешивать жидкости разных производителей?

При смешивании возможно появление осадка – белых хлопьев. Они способны забить трансмиссию. От такого результата особенно страдают вариаторы и автоматы. Если забьются фильтры, система довольно скоро окажется неисправной. В некоторых случаях осадок не образуется, однако экспериментировать не стоит – на кону долговечность работы трансмиссии.

Важно! При смешении синтетического и минерального масла не получится полусинтетика. В этом случае образуется много пены, которая спустя 500 км густеет и образует осадки. Возможно выдавливание сальников. При обнаружении белесых хлопьев систему полностью промывают.

Тюнинг двигателя Toyota 1ZZ-FE

Чип-тюнинг. Атмо

Как правильно доработать 1ZZ без турбин и прочих наддувов, вариантов не очень много, но кое-что есть… холодный забор воздуха, распредвалы Monkey Wrench Racing Stage 2 фаза 272, подъем 10мм, выхлоп прямоточный с пауком 4-2-1, это барахло даст до 30 л.с., а также более злой и приятный характер мотора. Дальше лезть нет смысла.

Турбина на 1ZZ-FE

Приобретается турбокит на базе Garrett GT28, с коллектором, мидпайпом, даунпайпом, интеркулером, блоуоффом, вместе с этим берутся форсунки 440сс, насос Walbro 255, мозги Apexi Power FC, дуем 0.5 бар, получаем 200 л.с. на стоковой поршневой. Чтоб задуть больше нужно снижать степень сжатия путем установки кованых шатунов и поршней под сж 8.5, заменить форсунки на 550сс/630сс, не лишним будет сделать портинг ГБЦ, варить выхлоп на 2.5 дюймовой трубе и дуть 300+ л.с. пока не развалится.

Оригинальная жидкость

Такие составы представляют собой ATF, выпущенные под брендом автомобиля, для которого они предназначены. Они могут называться, к примеру, Honda или Toyota. Каждый производитель определяет свою маркировку и допуски на составы для автомата. Эти требования практически идентичны друг другу. Наиболее известными являются допуски GM (DEXTRON II, III, IV), Mitsubishi-Hyundai-Kia (SP-II, III, IV, Red-1) и Toyota (T, T-III, IV, WS).

Оригинальная жидкость имеет несколько преимуществ:

• она точно подойдет для определенной модели машины;
• для ее использования не требуется знания спецификаций ATF – достаточно приобрести состав, указанный в инструкции;
• при нахождении автомобиля на гарантии используют только оригинальные жидкости.

Недостатки таких масел:

• высокая стоимость;
• сомнительное происхождение жидкости;
• такие составы можно купить не во всех регионах.

Автопроизводителя не изготавливают трансмиссионные жидкости. Это делают компании, выпускающие универсальные составы. Нередко в фирменной упаковке скрывается та же «неоригинальная» жидкость, только по завышенной цене.
