Появился двигатель ВАЗ 11194 через 3 года после схода с конвейера первого хетчбэка Lada Kalina. Был экспериментальной экономичной версией привода для соблюдения экостандарта Евро3/4. Просуществовал мотор недолго, поскольку крутящий момент оказался недостаточным, а производитель АвтоВАЗ, начиная с версии Калина-2, решил полностью отказаться от ДВС объемом 1,4 л. Нижняя планка теперь начинается с объема движка 1,6 л.

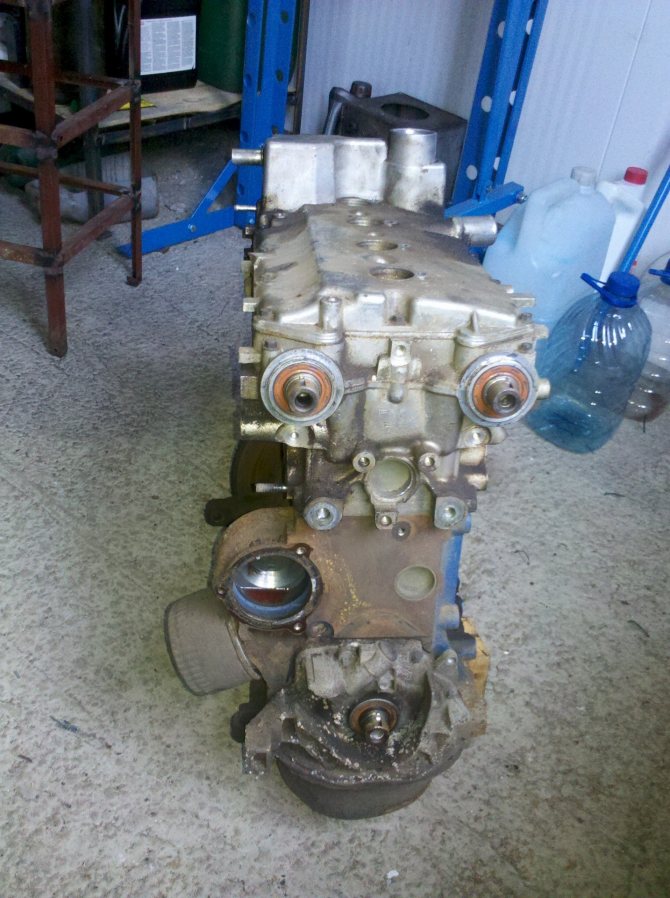

ДВС 11194

Характеристики

Установка ремня ГРМ

Перед установкой роликов следует на резьбовую часть нанести резьбовой герметик. Болт натяжного ролика окончательно не затягиваем. Перед установкой ремня ГРМ проверяем совмещение установочных меток. Положение коленвала удобно контролировать по совмещению метки 1 на зубчатом шкиве коленвала с меткой 2 (ребро) на крышке масляного насоса.

Надеваем ремень ГРМ на шкив коленвала, натягивая обе ветви ремня, заводим переднюю ветвь за опорный ролик, а заднюю, надев на шкив насоса охлаждающей жидкости, — за натяжной ролик. Затем надеваем ремень ГРМ на шкивы распредвалов.

Модификации

Базовый двигатель «Калины» имел следующие модификации:

1. ВАЗ-11183. Четырехцилиндровый рядный двигатель, объемом 1600 см³. Мощность составляет 60 кВт (82 л.с.). Система питания представляет собой распределенный впрыск с электронным управлением. Для подачи топливной смеси и выброса отработанных газов установлены клапана, по 2 на каждый цилиндр. Максимальный крутящий момент составляет 132 Нм при 3 800 об/мин.
2. ВАЗ-11193. 1,6-литровый рядный двигатель мощностью 102 л.с. мало чем отличается от ДВС 183 серии. Газораспределительный механизм типа DOHC управляет работой 16 клапанов. Расход топлива составляет около 9,6 л на 100 км пути. Максимальный крутящий момент достигается на низких оборотах, что обеспечивает стабильную скорость без переключения передач на затяжных подъемах.
3. ВАЗ-21114 — модернизированный двигатель 83 серии. Восьмиклапанный ДВС объемом 1,6 л первоначально готовился для установки на «десятку», а впоследствии перешел к «Калине». Мощность мотора составляет 81 л.с. при 5 200 об/мин. Максимальный крутящий момент 120 Нм достигается при 2 500-2 900 об/мин. Расход топлива составляет 7,8 л на 100 км пути. Мотор соответствует экологическим нормам Евро 2,3,4.

За счет умеренной степени сжатия в двигателях может использоваться бензин марки А-92. Штатный ДВС предназначен для потребления АИ-95.

Плюсы и минусы

Достоинствами ДВС 11194 являются:

• экономичный расход ГСМ;
• головка блока цилиндров имеет уменьшенные объемы камер сгорания;
• между цилиндрами изготовлены протоки рубашек охлаждения цилиндров.

Однако уменьшение диаметра ожидаемо вызывает следующие недочеты:

• крутящий момент снизился;
• на средних и низких оборотах наблюдается потеря мощности около 10 л. с.;
• пользователю приходится раскручивать мотор;
• при обрыве ГРМ ремня поршень гнет клапана.

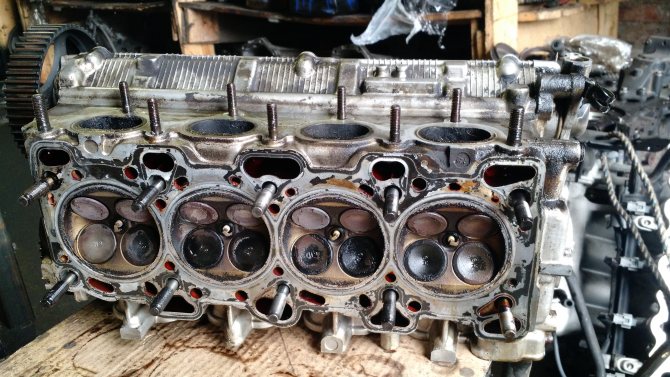

ГБЦ 11194

Дальнейшего развития модификация мотора 11194 не получила, на этом эксперименты производителя АвтоВАЗ с объемами меньше 1,6 л закончились. Уже во втором поколении Лада Калина этого ДВС в комплектации не было.

Особенности конструкции

Двигатель ВАЗ-11194 представляет собой четырехтактный бензиновый двигатель с распределенным впрыском топлива. Этот мотор является уменьшенной копией популярной модели 21126. Рабочий объем составляет 1,4 л против 1,6 л у прототипа. Задача инженеров состояла в продлении ресурса узлов и механизмов. В результате проведенных работ моторесурс двигателя составил 200 000 км. Однако по опыту эксплуатации видно, что проблемы могут начаться через 25-30 тыс. км пробега.

За счет уменьшения диаметра цилиндра рабочий объем двигателя снизился до 1390 мм³. Благодаря уменьшению размера гильз улучшилось охлаждение мотора. Установка 16 клапанов позволила поднять мощность агрегата до 89 л.с. Выигрыш получился небольшой, а крутящий момент на малых оборотах пропал. Теперь для получения максимальной величины двигатель необходимо раскрутить до 4 200-4 800 об/мин.

Степень сжатия достигла значения 10,6, что сделало невозможным использование бензина марки А-92. Расход топлива уменьшился и составил 7,8 л при смешанном цикле (город — трасса). Применение системы питания с распределенным впрыском и электронным управлением позволило достичь нормы Евро 3 по токсичности выбросов отработанных газов.

Блок цилиндров выполнен из высокопрочного чугуна. Высота составляет 197,1 мм. Толстые стенки обеспечивают жесткость и прочность элемента. Использование при обработке блока технологий от Federal Mogul позволило продлить его ресурс. Применяемая система охлаждения закрытого типа с принудительной циркуляцией обеспечивает равномерное охлаждение всех деталей ДВС.

На моторе 194 серии установлен коленвал от модели 11183. Все детали ГБЦ (пружины, клапана, толкатели и др.) заимствованы у ВАЗ-2112. Сама головка блока, зажигание, топливная система и др. идентичны ДВС 126 серии.

Установленные двигатели на 2 поколении

С появлением Лады Калины 2 поколения на данную модель также стали устанавливать новые двигатели. Но данных технический прогресс Автоваза имеет не только плюсы, но и минусы. Рассмотрим некоторые преимущества и недостатки новых силовых агрегатов:

1. Достоинством новых моторов является повышенная мощность и более низкий расход топлива.
2. Недостатком все этих моторов можно считать тот факт, что в случае обрыв ремня ГРМ, клапана встречаются с поршнями и вы попадаете на дорогостоящий ремонт.

Более подробно ниже хотел бы рассмотреть каждый новый силовой агрегат по отдельности и сравнить их.

ВАЗ 21116

Эта конструкция наверняка всем известна по модели Лада Гранта. Это последователь предыдущей модели движка от Калины с индексом 21114. Но только в новом моторе сделан ряд изменений, основной уклон которых был на облегчение шатунно-поршневой группы. За счет этого немного возросла мощность с 81 до 87 лошадиных сил.

Также можно отметить положительный момент — работать он стал намного тише и никакого дизеления и клокотания больше нет, как на том же 114-ом. По личным ощущениям динамика автомобиля с новым двигателем немного лучше, работает мягче и приятнее для слуха.

Но основной минус облегчения поршневой группы, думаю, всем уже известен. Это опасность столкновения поршней с клапанами во время обрыва ремня ГРМ. При этом страдают не только клапана, но и в большинстве случаев приходится менять поршни (примеров куча).

ВАЗ 21126

Этот двигатель знаком нам по модели Приора, но уже давненько устанавливается на Ладу Калину, и теперь уже на 2-поколение тоже. Отличная динамика и невысокий расход топлива — все это теперь в прошлом! А почему? Да потому что в паре с этим мотором теперь будет устанавливаться только автоматическая КПП.

В связи с этим, значительно возрастет средний расход топлива. К примеру, если на механике он равен 7 литрам, то на АКПП эта цифра как минимум 8 л/100 км. Динамика тоже пострадает, это ведь автомат! Разгон до 100 км/час достигается аж за 14 секунд,а то время как на МКПП это можно было сделать на 2 секунды быстрее.

В итоге, мы получаем такое достоинство как АКПП, но с другой стороны комфорт сказывается отрицательно на ездовых и динамических характеристиках этого агрегата.

ВАЗ 21127

Это абсолютно новый двигатель, как заявляет Автоваз. За счет некоторых улучшений, возрос крутящий момент на низах, и эксплуатация Калины-2 с таким агрегатом должна быть, интереснее, особенно в городских условиях. Мощность возросла с прежних 98 до 106 л.с.

Но сразу видны не только достоинства, но и недостатки. Во-первых, преодолен порог в 100 сил, а это значит, то теперь владельцы таких машин будут платить повышенный транспортный налог, что негативно скажется на кошельке хозяина такого авто. Во-вторых — проблема с загибанием клапанов и повреждением ШПГ также некуда не делась. Возможно, к этому уже не стоит так категорично относиться, ведь большинство иномарок имеют такую конструкцию двигателей. Но зная качество запчастей и комплектующих на отечественной рынке, быть уверенным в том же ремне или роликах ГРМ никак нельзя.

ladakalinablog.ru

Достоинства и недостатки

Решение изготовить двигатель объемом 1,4 л путем изменения диаметра цилиндров 1,6-литрового мотора привело к получению неоднозначных результатов. Уменьшенная камера сгорания послужила причиной снижения максимального момента на малых оборотах. Теперь для того чтобы разогнать машину, необходимо раскручивать мотор до более 4 тыс. оборотов. А это и перерасход топлива, появление дополнительных механических нагрузок, приводящих к быстрому износу деталей, и нарушение температурного режима работы ДВС при движении в городе.

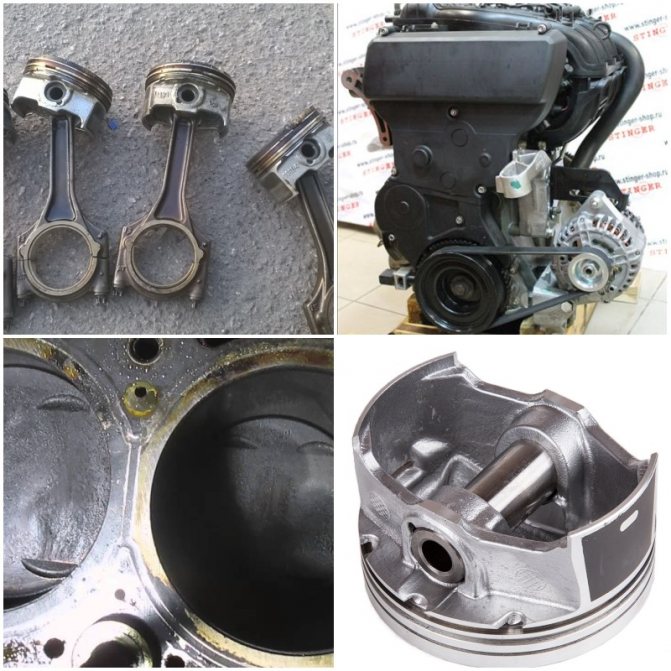

Применение облегченной шатунно-поршневой группы производства Federal Mogul имеет один существенный недостаток. При разрыве ремня ГРМ или выходе из строя натяжного ролика в 100 % случаев приводит к загибу клапанов. Ремонт обходится в несколько раз дороже, чем при замене деталей на 8-клапанном силовом агрегате.

В связи с применением гильз меньшего диаметра выравнивается поле температур охлаждения рубашки мотора. Принудительная циркуляция обеспечивает нормальный температурный режим и отвод тепла от всех деталей мотора. Использование качественного антифриза поможет продлить срок службы оборудования.

Применение гидротолкателей сняло вопрос регулировки клапанов, что облегчило владельцам самостоятельное проведение технического обслуживания. Установка качественной поршневой группы и элементов ГРМ позволило уменьшить шумность мотора и потребление топлива. Двигатель считается одним из экономичных в серии.

Существенным недостатком является увеличенное потребление масла после 40-50 тыс. пробега. Однако вовремя проведенные ТО и применение качественного масла позволят избежать этой проблемы.

Двигатель новой Лады калины 2

Новая Лада Калина комплектуется тремя версиями двигателя: 87, 98 и 106 лошадиных сил. Все они имеют по 4 цилиндра и объем 1,6 литра.

Первый двигатель это ВАЗ 21116, который является улучшенной версией классического восьмиклапанного мотора.

Совсем недавно он обзавелся новой шатунно-поршневой группой, а также несколькими другими усовершенствованиями, что позволило увеличить мощность и крутящий момент.

Этот двигатель значительно превосходит своего предшественника 11183-50 и тем более двигатель «восьмерки» (21114).

Досадным фактом является то, что утяжелитель ремня так и остался желанной возможностью. Его не вернули в этот двигатель из-за экономических соображений — индийский генератор Бош дешевле отечественного.

Двигатель 21116 ставится на базовые версии Калины совместно с механической КПП 2181. Коробка по своей сути новый механизм, который сохранил от предшественников только набор шестеренок, а все остальное — новое или обновленное. Важно заметить что привод от рычага к селектору передач стал тросовым (сделан в Японии). Это позволяет увеличить четкость переключения. Не менее важным стал факт того, что задняя передача снова включается движением вправо и назад.

Второй двигатель — 16-ти клапанный ВАЗ 21126. Он известен по Приоре и Гранте с АКПП.

Автомат перешел по наследству и к Калине 2. Несмотря на свою архаичность данная коробка передач пришлась по вкусу многим автолюбителям в виду надежности. Стоит заметить что коробка от фирмы Jatco хорошо работает в Китае на автомобиле Nissan Micra.

Со временем автоматическую коробку Jatco откалибруют и под последнюю версию двигателя. Новый мощный мотор 21127 представлен публике впервые именно на Калине 2. Но пока что Калины комплектуются 106 сильным мотором только с механической КПП.

27-й имеет одну особенность — длина впускного коллектора может изменяться. На малых оборотах воздух двигается к цилиндрам по длинному пути, а при повышении оборотов, благодаря срабатыванию заслонки воздух поступает из малой части ресивера.

Благодаря тому что сопротивление воздуха в таком случае снижается, достигается большая отзывчивость двигателя. Для отечественных автостроителей использование такого «резонансного наддува» — это серьезный шаг вперед. Хотя стоит сказать что в мире уже давно применяют три камеры для впуска.

Впервые за историю отечественного автопрома на борту автомобилей устанавливаются действительно качественные и современные механизмы, благодаря которым качество езды выходит на совершенно новый уровень.

kalina-2.ru

Неисправности и ремонт

Как и на любом ДВС, на 194 модели периодически возникают неисправности. Как показывает практика, из строя может выйти любая деталь. Это может случиться в любой момент, независимо от пройденного расстояния. Например, на некоторых моторах расход масла увеличивается через 40 000 км пробега, а другие могут проходить без проблем 120 тыс. и более.

Плавающие обороты нередко возникают при работе двигателя на холостом ходу. Причиной такого дефекта чаще всего бывает неисправность датчика. Это может быть как устройство, отслеживающее положение коленвала или дроссельной заслонки, так и измеритель массового расхода воздуха. Неисправность устраняется путем замены дефектного элемента на работоспособный.

Узлом, на котором возникают дефекты, приводящие к тяжелым последствиям, является привод ГРМ и помпы вместе с натяжными роликами. Заклинка насоса системы охлаждения приводит к срезанию зубьев на ремне. В результате чего поршни встречаются с клапанами. И как следствие — дорогостоящий ремонт с демонтажем поврежденных деталей.

Для недопущения такой ситуации специалисты рекомендуют проводить периодическую замену ремня привода ГРМ в комплекте с помпой, опорными роликами и подшипниками даже в том случае, когда во время ТО не выявлено дефектов. Такие работы следует выполнять через 60-70 тыс. км пробега или 6 лет эксплуатации машины.

Нередки ситуации, когда мотор глохнет на холостом ходу или при переключении передач. Причиной этого может стать загрязнение дроссельной заслонки или проблемы в работе регулятора холостого хода. Устранение такой неисправности труда не составит.

Снятие ремня ГРМ

Потребуется: шестигранник «на 5», головка «на 17», «на 15», «на 10» и большая плоская отвертка.

Порядок действий:

1. Снять верхнюю крышку привода ГРМ, вывернув 5 винтов.
2. Снять нижнюю крышку привода ГРМ, отвернув 2 винта. Снять ремень генератора.
3. Схема привода распределительного вала.

Чтобы не нарушить фазы газораспределения, необходимо установить коленвал и распредвал в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра. Для этого:

1. проворачиваем коленвал по часовой стрелке за болт привода генератора до совмещения меток на зубчатых шкивах распредвалов с метками на задней крышке привода ГРМ.

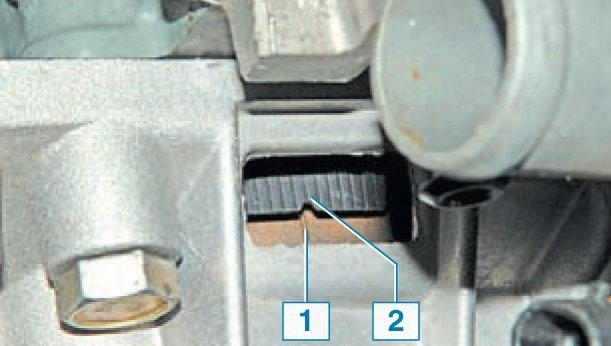

2. проверяем, чтобы риска на маховике 1 расположена напротив прорези 2 верхней крышки картера сцепления.

Фиксируем маховик, вставив отвертку между зубьями маховика через отверстие в картере сцепления. Затем:

1. Снять шкив, отвернув болт.
2. Снять опорную шайбу.

1. Ослабить натяжение ремня, провернув болт ролика.
2. Снять ремень со шкивов распредвалов натяжного и опорного роликов.

После снятия ремня ГРМ коленвал и распредвал поворачивать нельзя. При замене ремня ГРМ также меняются натяжной и опорный ролики ремня.

Обслуживание

Объемы выполняемых работ в период ТО и их периодичность указаны в сервисной книжке. В период гарантийного срока эти мероприятия проводятся на станции технического обслуживания. После окончания гарантийного срока многие автовладельцы большинство работ выполняют своими руками. Однако некоторые операции все же лучше поручать специалистам. Чистку и опрессовку форсунок без специального оборудования в гараже качественно не сделать.

Производитель рекомендует проводить периодическую замену масла в двигателе через 15 000 км пробега. Многие автолюбители для продления срока службы мотора меняют его каждые 10 000 км. Проверку и установку зазоров клапанов на 194 двигателе не делают, т.к. здесь установлены гидротолкатели.

Ремень ГРМ в комплекте с роликами и подшипниками натяжителя подлежат замене через 60 тыс. км пробега. Экономить на этой операции нельзя, т.к. обрыв ремня приведет к загибу клапанов, а это дополнительные средства на ремонт силового агрегата.

Моторесурс свечей зажигания составляет 10-12 тыс. км. Их меняют при достижении этих показателей, либо приурочивают к очередному ТО. Если двигатель начинает «троить», то эту работу проводят немедленно. Замене подлежит весь комплект.

Подводя итоги

Однозначно ответить на вопрос, какой из двигателей лучше, достаточно сложно.

Если вас интересует мощность, быстрый разгон и отсутствие шума при езде, то лучше выбирать 16-клапанный двигатель. Он потребляет меньше бензина и не требует регулировки клапанов.

Если же для вас важна дешевизна в обслуживании и неприхотливость, то ваш выбор – 8-клапанный мотор. Этот вариант лучше подойдет для тех автомобилистов, кто предпочитает обслуживать и ремонтировать свое авто самостоятельно.

Тюнинг

В связи с малым объемом мотора тюнинговать его нет смысла. Увеличение объема путем расточки цилиндров может привести к появлению раковин. Гораздо эффективнее будет замена блока на приоровский. Поршни устанавливают облегченные, производства ATF. Совместно с поршневой группой проводят замену шатунов и вкладышей. Распредвалы меняются на спортивные, а клапанная группа — на облегченную.

Замене подлежат и навесные агрегаты: генератор и помпа. Вместо резиновых патрубков системы охлаждения устанавливаются силиконовые. Правильно подобранные детали и качественно проведенная замена позволят совместно с чип-тюнингом увеличить мощность двигателя до 130-140 л.с.

• Доработка ГБЦ

В каких авто использовался?

Создавался мотор 11194 под конкретные задачи, поэтому устанавливался исключительно на автомобили ВАЗ Лада Калина:

• 11174 – универсал;
• 11184 – седан;
• 11194 – хетчбэк.

Лада Калина хетчбэк

Для этих легких машин характеристики двигателя были достаточными, более тяжелые варианты он уже «не тянул».

Как натянуть ремень ГРМ

1. Вставить наконечники щипцов для снятия стопорных колец в пазы наружной обоймы натяжного ролика.
2. Натянуть ремень, поворачивая натяжной ролик против часовой стрелки.
3. Совмещаем вырез 1 наружной обоймы ролика с прямоугольным выступом 2 его внутренней втулки. Затягиваем ключом болт крепления ролика.

После установки шкива привода генератора, поворачиваем коленвал за болт крепления шкива на два оборота по часовой стрелке. Проверяем совмещение установочных меток на коленвале и распредвале, а также совмещение выреза с выступом на натяжном ролике.

Процесс замены ремня ГРМ также показан на видео:
