За безопасное торможение автомобиля отвечает тормозная система. От её исправности зависит эффективность и скорость остановки. Количество механизмов в тормозах достаточно большое, и все они должны работать как часы, ведь выход из строя одного повлечет за собой как минимум неприятные последствия. Давайте поговорим о том, какой должна быть минимальная толщина тормозных колодок, а также о способах проверки износа.

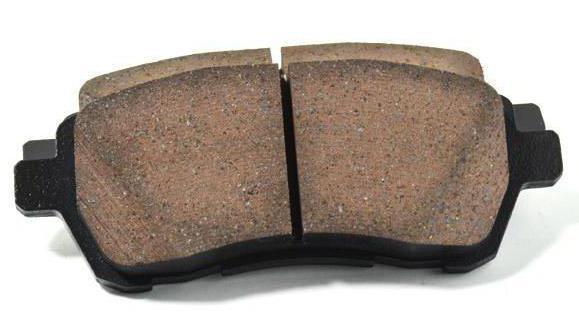

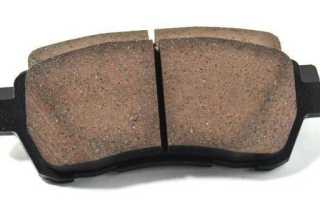

Об основных типах колодок

За последние годы автомобильная промышленность шагнула далеко вперед. Современный автомобиль, как правило, имеет продвинутую тормозную систему, это наличие систем, управляемых компьютером. Сюда стоит отнести ABS, систему курсовой устойчивости и т. п. Постоянное развитие машин приводит к прогрессу типов тормозных колодок. Различают следующие виды:

• с полуметаллическим фрикционным слоем (65% меди, порошка железа, проволоки);
• фрикционный слой из органики (резина, стекло, кевлар);
• из органики и металлических включений в соотношении 70/30);
• керамический фрикционный слой с небольшим включением меди.

Каждый из вышеперечисленных видов имеет свои сильные и слабые стороны. К примеру, полуметаллический фрикционный слой обладает хорошей теплоотдачей, но он быстро изнашивается и издает много шума во время работы. А вот накладки на тормозные колодки из органики практически не шумят и мягко работают, но в процессе выделяют много пыли, оседающей на диске колеса. Смело можно сказать, что керамические являются наиболее предпочтительными. Не шумят и изнашиваются не слишком быстро. Единственный их недостаток — высокая стоимость.

Износ передних тормозных колодок. Самостоятельная диагностика

Для проверки необходимо поднять авто и демонтировать соответствующие колеса. Заранее подготовьте ключи, домкрат, штангенциркуль, фонарь, отвертку, два болта М8 и молоток. Также рекомендуем найти видео с подробным описанием работы, чтобы понять все нюансы процесса. Изучите, подсвечивая фонариком, толщину фрикционного слоя. Для этого понадобится суппортное смотровое окошко. Если накладки тоньше 2 мм (базовое значение — 10 мм), необходима установка новой запчасти (измерения проводят циркулем).

Проверка задней части транспортного средства начинается с ее поддомкрачивания.

Далее требуется сесть на водительское место, нажать и удерживать педаль тормоза. Чтобы убрать задние колеса, снимите авто с “ручника”. Для доступа к интересующим элементам, снимая барабан, используйте болты. “Нулевая” толщина запчастей составляет 3-4 мм. Если значение при диагностическом замере составляет 0,5 мм и ниже, установите новые.

КАК ОПРЕДЕЛИТЬ ИЗНОС ТОРМОЗНЫХ КОЛОДОК САМОСТОЯТЕЛЬНО

Тормозные Колодки, Передние, Задние, Сроки Замены.

Почему колодки изнашиваются слишком быстро?

Есть несколько очевидных причин преждевременного износа накладок. Постоянная езда по городу, когда приходится часто тормозить. Это приводит не только к износу, но и высокой температуре диска с колодками. Многие автолюбители предпочитают агрессивную езду с затяжными и резкими торможениями. Это также приводит к высокой скорости износа. В то время как спокойная езда нередко способствует продолжительной «жизни» тормозов.

Если часто приходится ездить с загруженным багажником, то это, наоборот, способствует уменьшению нагрузки на переднюю ось и тормоза соответственно. В целом же накладки на тормозные колодки рекомендуется менять в сроки, указанные заводом-изготовителем. Для задней оси это обычно 40 000 км, а для передней приблизительно 20 000 км. Хотя выйти из строя они могут как раньше, так и несколько позже, для этого лучше выполнять регулярные проверки.

Почему тормозные колодки, диски и барабаны изнашиваются

Трение, выступая в роли основного рабочего фактора эффективности тормозов, имеет вполне определённую физическую сущность. Это столкновение между собой малейших неровностей, шероховатостей трущихся поверхностей, которое не всегда остаётся для них без последствий.

И эти последствия тем печальней, чем выше коэффициент трения, то есть чем быстрее машина останавливается. Приходится выбирать компромисс между качеством торможения и долговечностью деталей.

По многолетнему опыту материалы накладок и дисков подобраны таким образом, чтобы средний диск мог пережить три-четыре комплекта колодок. Это оптимум с точки зрения соотношения цены массивного и дорогого диска со стоимостью относительно недорогих колодок, считающихся расходниками.

Тормозные Диски и Тормозные Колодки через 40 000 км пробега автомобиля

Причины быстрого износа

Снижение срока службы фрикционных элементов тормоза обуславливается несколькими факторами.

1. Стиль езды. Вполне естественно, что при частом пользовании педалью износ будет идти быстрее, особенно если у тормозов не будет времени на охлаждение.
2. Отклонения в свойствах материалов. Не всегда при текущих заменах диски (барабаны) и колодки устанавливаются точно такие же, как и на заводе. Диски могут быть сделаны из разного по твёрдости и содержанию углерода чугуна, а колодки изготавливаются по разным технологиям, с использованием традиционных материалов без асбеста, включением металлов или органических волокон. В результате можно при равной эффективности в различных сочетаниях чаще менять колодки или диски.
3. Попадание грязи на рабочие поверхности. Пыль и песок работают как абразивы, что ускоряет износ.
4. Коррозия дисков и деградация материала накладок. Могут происходить как по причине редкого пользования тормозами, так и наоборот, постоянных перегревов.
5. Неисправности направляющего аппарата тормоза. Колодки будут прижиматься неравномерно, что вызовет нештатный односторонний износ.
6. Проблемы со ступичными подшипниками, когда люфтящее колесо вызывает постоянные задевания колодок по диску.
7. Нарушения в выдерживании зазоров. Пренебрежение регулировками барабанных тормозов или закисание поршней в дисковых.

Как видно, ускоренный износ может появиться как по естественным причинам, так и от невнимания водителя.

Почему появляется неравномерный износ деталей

Чаще всего это происходит из-за внутренней коррозии поршней и цилиндров в гидравлическом приводе. Особенно у многопоршневых механизмов. Встречаются также закисания в направляющем аппарате суппорта.

Скоба перекашивается, отчего колодки сильнее прижимаются одним краем, чем другим. Суппорт приходится разбирать, очищать и смазывать, не допуская попадания смазки на фрикционные поверхности. Но лучше прибегнуть к замене деталей.

Когда нужно менять тормозные колодки?

Помимо пробега авто производители указывают и минимально допустимую толщину фрикционной накладки, при которой необходимо произвести замену. Ведь нередко бывает так, что вы проехали уже 20-30 тыс. км, а колодки как новые или же наоборот, проехали мало, а износ уже критический.

Имеет значение и масса автомобиля. Чем меньше машина весит, тем медленней изнашиваются колодки и наоборот. Но в большинстве случаев минимальная толщина тормозных колодок на разных марках почти одинаковая и составляет 2-3 мм.

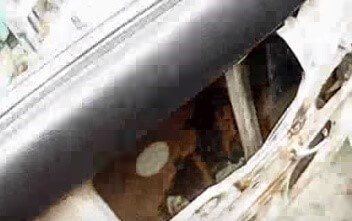

Иногда критический износ видно визуально, даже не снимая колеса. В этом случае можно заранее запасаться комплектом на одну ось. Если загорелся соответствующий значок на приборной панели (данная опция есть не на всех авто), значит, сработал электронный датчик, определяющий минимально допустимую толщину фрикционных накладок.

Как поменять задние тормозные колодки своими руками

Прежде, чем приступить к смене изношенных деталей, нужно внимательно осмотреть и другие механизмы, чтобы убедиться, что не будет других «сюрпризов». Вместе с барабанной системой часто ломаются: барабан, течет цилиндр, заклинивает тросик ручника.

Видео

Для эффективного ремонта автомобиль нужно пригнать в яму или поднять на домкрате. Независимо от марки и особенностей механизма, процесс замены тормозов проводится в несколько поэтапных шагов:

1. Колесо демонтируется.
2. Внутри капота снимается крышка тормозного бака;
3. Детали очищаются от грязи.
4. Откручиваются направляющие болты.
5. Колодки отводятся отверткой и меняются попарно.
6. Проверяется система при зажигании.

Работать с барабанной системой гораздо сложнее, нежели с дисками. Однако, если придерживаться правил и не спешить, этот опыт станет полезным навыком, который поможет в дальнейшем самостоятельно справляться с подобными проблемами.

Интересно знать!

Обратите внимание! Задние тормоза имеют средний показатель пробега порядка 50 тыс. км., передние служат гораздо меньше – от 10 до 15 тыс. км. Проверка производится каждые 10 тысяч километров.

Необходимые инструменты и материалы

Чтобы выполнить ремонт своими руками, нужно приобрести специальные инструменты. Покупка на рынке или с рук повышает шансы попасть на некачественные изделия. Подделки, хоть и выглядят как оригинал, но прослужат совсем недолго.

«Музыкальные» колодки и биение

Есть еще несколько признаков, позволяющих определить выработку накладок. Если недавно была выполнена замена тормозных колодок, цена на которые оказалась удивительно низкой, то не пугайтесь, что они окажутся «музыкальными». Это говорит об их низком качестве и недостаточном количестве какого-то элемента в составе сплава.

Но есть также и специальные системы, которые издают характерный звук, когда достигается минимальная толщина тормозных колодок. Это уже знак водителю, что пора выполнить замену.

Что же касается такого явления, как биение во время торможения, то это уже более серьезно. Минимальные потери с вашей стороны — обычная замена колодок. В худшем случае придется заменить диск или барабан. Обусловлено это тем, что биение возникает в результате неравномерного износа колодок или тормозного диска, сколов или трещин фрикционного слоя. Неравномерный износ в свою очередь может быть по причине низкого качества накладок или дисков. В любом случае ситуация требует скорейшего решения проблемы.

Какие факторы могут влиять на состояние тормозных колодок?

1) Вес автомобиля.Чем больше масса транспортного средства,тем больше нагрузка на колодки и тем быстрее они изнашиваются.

2) Качество материала. Каждый производитель устанавливает оборудование на автомобиль по своему разумению. При этом колодки могут иметь различное качество и быть выполненными из разных материалов – это также необходимо учитывать. К примеру, большинство производителей делают колодки с применением фрикциона, но с различными «примесями», которые могут влиять на скорость износа.

3) Манера езды. Многое зависит и от манеры езды автолюбителя. Если водитель предпочитает стиль частых разгонов и торможений, то вполне естественно, что колодки износятся быстрее;

4) Погодные условия. Есть определенная зависимость износа колодок и от погодных условий в регионе, где происходит эксплуатация колодок. В хорошую погоду езда более интенсивная, поэтому колодки будут изнашиваться гораздо быстрее;

5) Загруженность транспортного средства. Здесь ситуация схожая с первым пунктом (весом автомобиля). Если машина постоянно загружена, то износ зачастую осуществляется равномерно, как передних, так и задних колодок. Если же нет, тогда передние колодки будут изнашиваться быстрее, ведь на них большая нагрузка «дежурит» постоянно.

О том, как не нужно делать

Далеко не каждый автовладелец регулярно проверяет свою тормозную систему. Это приводит к самым разным последствиям, вплоть до аварий на дороге. Это еще хорошо, если врезаться в дерево у себя во дворе, а что делать, если тормоза отказали на скоростной трассе? Конечно, опытные автомобилисты будут использовать торможение двигателем, но далеко не каждый успеет сообразить, что вообще происходит.

Так вот, никогда не допускайте того, чтобы накладки на тормозные колодки изнашивались до металла. Это приведет к повреждению тормозного диска и в конечном итоге выведет систему из строя. Регулярно проверяйте состояние тормозов. Сделать это не сложно и самостоятельно. Не стоит лазить под машину каждые 5 тыс. км, но когда подходит время, не поленитесь.

Дисковые тормоза

Дисковые тормоза являются более современными и эффективными, но требуют более частой замены тормозных колодок.

Признаки износа тормозных колодок

О важности хорошей работы тормозной системы можно говорить очень и очень много. В самой системе есть множество деталей, которые могут выйти из строя: вакуумный усилитель, трубопроводы и шланги, главный тормозной цилиндр и многое другое

Все это требует внимания и своевременного обслуживания, мы же пока поговорим исключительно об износе главных расходных комплектующих.

Биение при резком торможении. На изношенных тормозных колодках видно, что процесс износа происходит неравномерно. Изношенная тормозная колодка шумит, а при резком торможении по всему кузову расходятся ощутимые вибрации

Конечно, подобное поведение тормозной системы может проявляться и при износе тормозного диска, поэтому важно провести диагностику всех элементов. Износ тормозных дисков более подробно описан ниже

Неадекватная реакция автомобиля на торможении. Только что установленные тормозные колодки требуют небольшой притирки, чтобы они полностью прилегали к тормозным дискам и обеспечивали максимально эффективное торможение. С новыми колодками процесс торможения предсказуемый, а вот с изношенными торможение может происходить слабо или излишне резко. В первом случае не хватает тормозного усилия из-за слишком тонких колодок, во втором колодки стерлись полностью, поэтому происходит соприкосновение тормозного диска и суппорта — это приводит к трению металла о металл.

Металлическая стружка в тормозной пыли на колесных дисках. Образование пыли от колодок на колпаке колеса — это нормально, если в пыли нет никаких металлических примесей. А вот небольшие вкрапления металлической стружки — это явный признак того, что пора менять колодки, так как она царапает диск. Отметим, что данный метод контроля износа тормозов не подходит для вентилируемых тормозов и при использовании легкосплавных колесных дисков.

Определяем уровень износа:

Чтобы точно определить износ лучше всего использовать визуальный осмотр. Это долго, требует снятия всех колес, но дает четкий ответ на вопрос: пора менять тормозные колодки или нет. Осмотр можно произвести через специальное отверстие в суппорте.

Современные автомобили имеют специальные датчики, которые вовремя оповестят водителя о грядущей смене колодок. Обычно сигнальная лампочка срабатывает немного заранее.

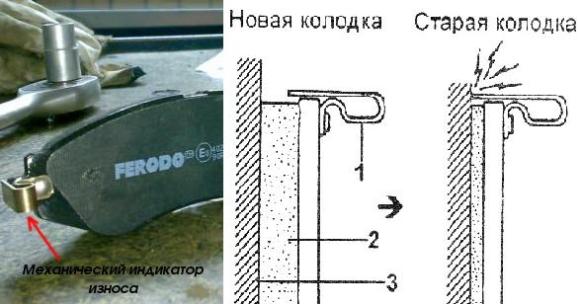

Также могут использоваться простые и эффективные механические индикаторы износа.

Оптимально задумываться о смене тормозных колодок тогда, когда их толщина сократиться в два раза или дойдет до рекомендуемого производителем уровня.

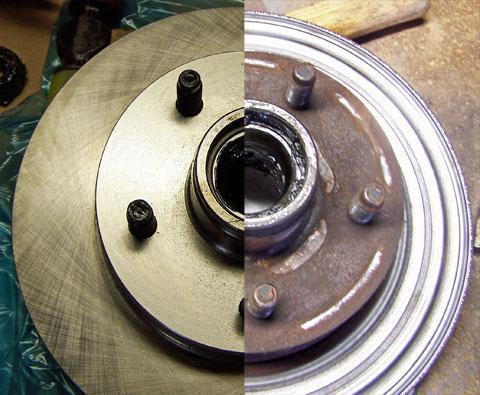

Признаки износа тормозного диска

Тормозная колодка является главным «расходником» в дисковой систем тормозов, но это не значит, что тормозной диск прослужит вечно. Он точно также стирается со временем, хотя этот процесс и может происходить многие годы.

Определить износ тормозного диска можно по поведению автомобиля во время торможения:

• Вибрации на руле и кузове автомобиля;
• Скрежет спереди, в зоне передних колес;
• Рывки;
• Посторонние шумы.

А также при визуальном осмотре:

• Искривление тормозного диска;
• Наличие заметных выемок;
• Наличие трещин.

Причины износа тормозных дисков могут быть самые разные. Самое банальное — это долгий срок службы, когда диск равномерно изнашивается и постепенно начинает крошиться и разрушаться по краям из-за очень маленькой остаточной толщины.

Диск может стачиваться неравномерно, если вовремя не заменить тормозные колодки. Тогда металлические элементы колодки и суппорта начинают касаться во время торможений и оставлять глубокие борозды на диске.

Диск может искривится из-за неправильной эксплуатации автомобиля. Самая распространенная причина — это перегрев тормозного диска в следствии долгих и интенсивных торможений. Яркий пример — затяжные спуски, которые начинающие водители проезжают «на тормозах» и допускают перегрев дисков.

Определяем уровень износа:

• Снимаем колесо;
• Замеряем толщину диска.

Допускается износ тормозного диска не более, чем на 2-3 мм по сравнению с новым. Для тормозных систем разных автомобилей оптимальная толщина нового диска разная. Конкретные значения допустимого износа указываются на самом диске в цифрах и могут дублироваться специальными канавками, которые наглядно показывают предельный износ.

Какие можно сделать выводы?

Вот мы с вами и разобрались, как определить износ тормозных колодок. Это можно сделать визуально, а также с помощью линейки или штангенциркуля. Если же у вас нет времени и желания заниматься этим вопросом самостоятельно, то доверьте это дело специалистам на СТО.

Минимальная толщина тормозных колодок должна быть 2-4 мм, но допускаются такие значения, как 1,5 мм. Если накладка меньше — меняем. Если в допустимом диапазоне, но уже подходит — готовимся к замене в скором времени. Стоит также регулярно проверять тормозные диски на предмет износа и перегрева. Последний приводит к тому, что диск коробит, и система работает менее эффективно — увеличивается тормозной путь и появляется биение. Вот мы и разобрались, когда выполняется замена тормозных колодок. Цена на них отличается в зависимости от производителя и варьируется в пределах 800-3500 руб. Но не нужно брать самые дешевые «музыкальные» фрикционные накладки.

Определяем износ

Зачастую для проверки состояния системы торможения не требуется помощь специалистов, так как водитель сможет выполнить всю необходимую работу для этого самостоятельно. К тому же для проверки не потребуются специальные инструменты.

Что позволит определить износ элементов:

• металлический скрежет при торможении;
• наличие вибрации;
• сторонний шум;
• дерганье при торможении;
• наличие трещин и/или выемок на рабочей поверхности диска.

Наличие описанных выше признаков говорит о неполадках в системе торможения, для устранения которых следует принять необходимые меры.

Важно! Наличие плавного и спокойного торможения без сторонних звуков говорит об исправном состоянии тормозной системы. Если во время торможения вы слышите шумы, а ваше авто при этом начинает всячески дергать и разворачивать, то система функционирует неправильно, и вам нужно проводить диагностику на наличие неисправностей.

Если вы, проводя визуальный осмотр, обнаружили некоторые дефекты и неисправности, то ремонт нужно выполнять в ближайшее время. Не откладывайте это на потом, так как неисправная тормозная система является угрозой вашему здоровью.

Когда вы не на 100 процентов уверены, то вам помогут разобраться со всем этим специальные измерения.

Проведение измерений степени износа тормозного диска

Проведите измерения толщины наружной части диска при помощи штангенциркуля. Затем сравните полученные данные с рекомендуемой толщиной, которую вы сможете найти на официальном сайте компании-производителя или же в руководстве по ремонту вашего транспортного средства. Там же вы сможете найти информацию о периоде эксплуатации тормозного диска на вашей конкретной модели. Исходя из найденной информации, вы сможете определить эффективность вашей тормозной системы.

В случае нарушения рекомендуемых параметров, можете быть уверенным, что ваши тормозные диски сильно износились. Это значит, что тормозная система не сможет полноценно функционировать, и ее не можно считать надежной.

Зачем нужно знать степень износа деталей тормозной системы?

Износ любого другого узла или детали приводит машину в нерабочее состояние. Если изнашивается компонент тормозной системы, это может привести к серьезным последствиям: угрозе жизни участников дорожного движения, серьезным повреждениям транспортных средств, попавших в аварию.

Наибольшая нагрузка при движении автомобиля выпадает на диски, фрикционные накладки колодок, барабаны. От постоянного контакта со своим партнером по системе, работы при высоком температурном режиме, некорректной эксплуатации машины водителем они стираются.

Производители устанавливают максимальное допустимое значение толщины изделия, при достижении которого эксплуатация машины запрещена. Эти параметры прописываются в сервисных книжках по обслуживанию автомобилей.

Чем опасен износ деталей тормозной системы свыше допустимого значения?

Разберем подобный случай износа на примере диска этого узла. В популярном среди отечественных автолюбителей Renault Megane 2 он имеет толщину 22 мм. Минимальный показатель диска – 19,8 мм. Дальнейшая эксплуатация машины может привести к серьезным неприятностям. Тонкое изделие может не выдержать нагрузки при работе, треснуть, развалиться и заблокировать колесо. В результате: серьезное ДТП и тяжкие последствия.

Важно! Регулярно проверяя состояние устройства в автосервисе или самостоятельно, можно избежать несчастного случая

Особенности функционирования

Для начала коротко рассмотрим принцип работы механизмов, чтобы в дальнейшем было понятнее, из-за чего происходит неравномерный износ.

Дисковые тормозные механизмы становятся все более распространенными и выпускается немало авто, у которых такой тип установлен на всех колесах.

Принцип действия этих механизмов достаточно прост. Над тормозным диском, установленном на ступице, располагается суппорт, имеющий П-образную форму.

В его конструкцию входит поршень рабочего цилиндра. Между выступами суппорта и диском расположены две колодки.

При нажатии на педаль тормоза, жидкость выдавливает поршень, и он начинает прижимать одну колодку.

При этом появляется противодействующее усилие, которое заставляет суппорт сместиться по направляющим. За счет этого перемещения осуществляется прижатие второй колодки.

Барабанные механизмы сейчас все меньше используются и ставятся они только на заднюю ось.

Здесь принцип функционирования еще проще: в рабочем цилиндре установлено два поршня, которые при выходе из цилиндра прижимают каждый свою колодку к барабану.

Стоит отметить, что один из видов неравномерного износа тормозных колодок присутствует постоянно и он считается нормальным.

Речь идет о том, что на передней оси элементы стираются более интенсивно, чем на задней.

А если взять авто, у которого сзади установлены барабанные тормоза, то разница в скорости износа – очень существенна.

Более быстрое стирание колодок, установленных на передней оси, обусловлено тем, что нагрузка на них выше, поскольку при торможении происходит смещение массы авто вперед.

В результате именно они выполняют основную работу, но из-за этого и стирание их сильнее.

Доказательством этого является тот факт, что задние колодки меняются в два, а то и три раза реже, чем передние.

Сроки замены и признаки

Исходя из модели механизма тормозов и фрикционного материала планок, производители указывают, сколько тысяч километров пробега смогут выходить колодки. Также производители рекомендуют, когда нужно менять планки, ориентируясь на оставшийся минимально допустимый фрикционный слой.

Все это описано в инструкции к машине, но существуют усредненные нормы, значение которых колеблется в интервале от 20 до 30 тысяч км, для передних планок в дисковых тормозах. А для колодок задних тормозов барабанного, а также дискового типа, этот интервал пробега в км, нужно умножить на два.

Также большое значение, на скорость износа, имеет масса машины. Вышеописанные цифры актуальны для небольших легковых авто массой до 1300 кг. Если же рассматривать большие седаны весом около 1600 кг, то износ планок произойдет в полтора раза быстрее. У машин же снаряженной массой 1800 кг и более, замену колодок нужно будет производить после преодоления ими расстояния в два раза меньшего, чем сможет проехать небольшой легковой автомобиль.
