Выбор помпы

Штатные помпы используют привод от ремня газораспределительного механизма, генератора и так далее. А вот дополнительные помпы на печку 2114 обычно изготавливаются на основе электрического насоса. Часто автомобилисты используют электрические помпы, которые устанавливаются на автомобили марки «Газель». У этого агрегата очень высокая производительность, вот только не всегда качество сборки очень хорошее. Поэтому, прежде чем устанавливать такую помпу, ее нужно полностью разобрать, все уплотнения смазать герметиком, затем собрать и выждать не менее суток, чтобы все соединения высохли.
Все, что было сказано выше, стоит относить только к насосам старого образца. Что касается новых насосов на «Газелях», то у них достаточно хорошее качество. Но спустя некоторое время они все равно могут дать течь.

Неплохой альтернативой помпе «Газель» является аналогичная, выпускаемая фирмой Bosch. У этих агрегатов очень высокое качество, а также несколько иное функционирование. Вращение крыльчатки производится под действием магнитной муфты. В помпах используется электрический двигатель постоянного тока. Так как используется такая схема, получилось избавиться от уплотнительных соединений. В этом случае полностью исключается вероятность протечки.

Но есть и недостатки. В первую очередь, это высокая цена, а также низкая производительность. Давайте сравним дополнительную помпу на печку «Бош» с агрегатом «Газели». Если у помпы «Газели» производительность около 1200 литров за 1 час работы, то у насоса Bosch всего 700 л.

ДОП помпа

Эксплуатация дополнительной электрической помпы

Система охлаждения и её особенности

От термостата 29 к крану 21 идёт «подводящий шланг». Он нас не интересует! Врезка помпы выполняется в шланг 19. Он соединён с подводящей трубой насоса (деталь 20).

Здесь всё устроено тривиально

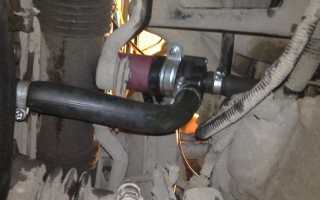

Если смотреть из-под днища, возле перегородки мы увидим два шланга. Нам нужен тот, что закреплён ближе к правому колесу. И вот вместо шланга 19 устанавливают сборку: такой же шланг «21083-8101010-01», электрический насос, шланг «2101-8101204» (к трубе 20). Вот, собственно, и всё.

Каждый шланг крепится к патрубкам двумя хомутами. Артикул одного хомута – «2108-1300080-10».

Заранее приобретают детали:

• Помпу BOSCH 0 392 020 034 либо насос 32.3780-01 для «Газели» с патрубками 18 мм (важно);
• Детали электрооборудования;
• Все шланги и хомуты;
• К помпе BOSCH нужны вазовские детали крепежа: хомут приёмной трубы, а также кронштейн для этого хомута (всё от LADA-2101).

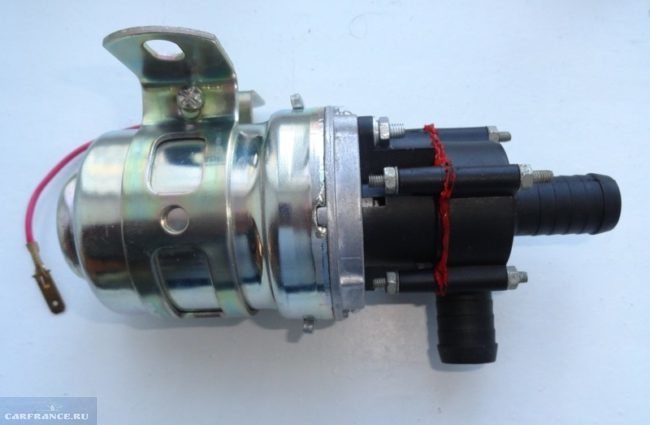

Насос от «Газели» придётся доработать: корпус разбирают, обезжиривают, резиновую прокладку смазывают герметиком…

Помпа ГАЗ после доработки

При сборке вместо штатных саморезов используйте винты с гайками (см. фото).

Установив дополнительную помпу на ВАЗ-2114, её можно даже не подключать. Всё будет работать как раньше. Главное, чтобы помпа не подтекала, и решение мы уже указали.

Как определить поломку помпы ВАЗ 2112

Дополнительная помпа bosch
Помпа представляет собой устройство с лопастями, центробежного типа. В движение приводится с помощью зубчатого ремня привода газораспределительного механизма, через шкив коленчатого вала. Устройство находится в алюминиевом корпусе, внутри которого осуществляется вращение валика в двухрядном подшипнике, с запасом пластичной смазки на весь период эксплуатации. Винтом стопорится наружное кольцо подшипника. Зубчатый шкив напрессован впереди валика, крыльчатка смонтирована на заднем конце. Торец крыльчатки удерживается упорным кольцом, изготовленным из графитосодержащей композиции. Под ним расположен сальник. Цельная конструкция не позволяет выполнить качественный ремонт узла, поэтому при обнаружении поломки нужна полная замена помпы на ВАЗ 2112.

Факторы, определяющие неисправность насоса ВАЗ 2112

Одним из основных признаков поломки помпы является образование люфта приводного шкива конструкции. В этом случае шкив начинает болтаться, что указывает об износе подшипников и скором выходе из строя насоса. Изношенные подшипники могут издавать характерный шум, а из-за плохих подшипников натяжным роликом может истираться ремень ГРМ. Выявить подобный дефект можно на ощупь, сняв ремень ГРМ и прокрутив рукой шкив насоса или покачать его с одной стороны в другую, если зазор есть его сразу будет видно. В результате очень скоро ремень может соскочить со шкивов, а это способствует удару поршней о клапана и деформации последних

Спасти ситуацию должен срочный ремонт водяного насоса или его замена. При обнаружении следов охлаждающей жидкости возле дренажного отверстия, расположенного внизу корпуса насоса, необходимо обратить внимание на сальниковое уплотнение. Дальнейшее использование неисправного элемента нельзя, течь будет усиливаться, что может привести к большим неприятностям, вплоть до заклинивания двигателя от перегрева

В этом случае как можно раньше нужна замена помпы на ВАЗ 21124.

Замена помпы на авто ВАЗ 2112

Порядок замены помпы ВАЗ 2112 включает в себя снятие насоса с двигателя. Для этого:

• Ослабляются колесные гайки у правого переднего колеса.
• Автомобиль поднимается домкратом, снимается колесо.
• Для доступа к шкиву коленвала у брызговика двигателя выворачивается саморез крепления.
• Ослабляется фиксация к планке, генератора, выкручивается тонкий большой длины болт, удерживающий натяжитель к ремню генератора, затем за ремень генератор(см.Ремонт генератора: делаем все своими руками) подтягивается почти до упора в двигатель.
• У шкива двигателя откручивается болт крепления.

Совет: Чтобы открутить болт нужно застопорить коленчатый вал, иначе он будет проворачиваться вместе с крепежом.

Для выполнения этой операции понадобится посторонняя помощь, для включения четвертой или пятой передачи и нажатия с силой на тормоза. С помощью удлинителя, ключом на «17» выкручивается болт. Итак:

• Высвободив от ремня генератор, снимается с коленвала шкив.
• Опереть поддон двигателя на деревянную прокладку. При этом штатный домкрат, для страховки, нужно оставить на месте.
• Полностью разбирается привод газораспределительного устройства: снимаются передняя крышка кожуха, ролики, ремень, зубчатый шкив на распределительном валу, задняя крышка кожуха.
• Откручиваются болты фиксирующие помпу, как показано на фото.

Освобождение помпы от фиксации тремя болтами

Вытащить насос, из-за большой ширины зубчатого шкива устройства, не дает лонжерон. Поэтому с помощью монтировки или лома отодвигается от лонжерона двигатель.

Совет: Для того чтобы не было повреждений элементам необходимо между лонжероном и монтировкой положить небольшую деревяшку.

Извлечение насоса ВАЗ 2112

Установка нового насоса

• Удаляется скребком или ножом старая прокладка. Необходимо следить, чтобы не повредилась чугунная поверхность блока.
• Устанавливается новая прокладка. Изготовленная из картона, смазывается с двух сторон герметиком, ставится на помпу, затем устанавливается узел на блок.

Совет: При установке новой прокладки лучше, если она будет выполнена из паронита, цена которой немного выше картонной, применять герметик для нее не нужно

Необходимо обратить внимание, чтобы все отверстия совпадали на прокладке и фланце нового насоса

Окончательная сборка выполняется в обратном порядке.

Как правильно выполняется замена помпы ВАЗ 2112 16 клапанов можно посмотреть на видео. Если будет, соблюдается инструкция по эксплуатации автомобиля, своевременно выполняться замена помпы на ВАЗ 2112 16 клапанов, машина будет нормально эксплуатироваться в течение длительного срока.

Вариант схемы на ВАЗ-2114

Моторчик подключаем через предохранитель и реле, рассчитанное на 10 Ампер. Включать реле будет кнопка, закреплённая на приборке.

Схема (простой вариант)

Напряжение «+» было взято напрямую с АКБ, но так делать можно – на проводе «висит» герметичный держатель, где находится предохранитель (5А). Монтаж кнопки выглядит просто:

1. Снимаем все рукоятки;
2. Отодвигаем пластиковую панель в направлении «на себя»;
3. Устанавливаем новую кнопку, подключаем провода.

В результате можно видеть то, что показано на фото.

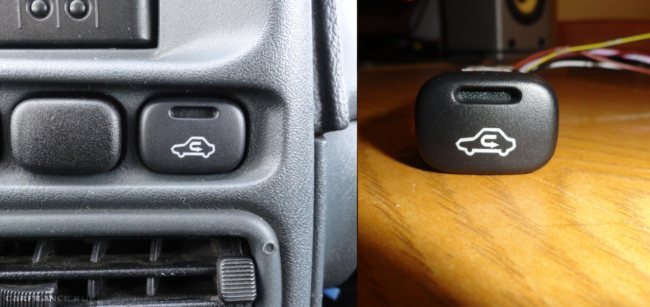

Кнопка включения циркуляции

Что можно улучшить

• В параллель с обмоткой реле в направлении «задом наперёд» включают диод, тем самым продлевая срок службы кнопки;
• Подключение к АКБ напрямую – это плохо. Лучше найти другую точку с «плюсом»;

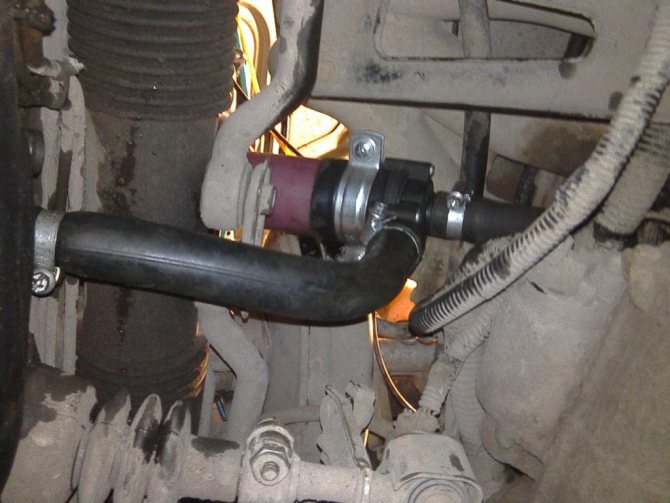

То, что получилось у нас

Какую помпу выбрать

Электрическая дополнительная помпа на печку ваз и других автомобилей: выбор и установка

В отличие от штатной помпы ВАЗ и ГАЗ, имеющей механический ременной или цепной привод, в качестве дополнительной движущей силы используется электронасос. Чаще всего автомобилисты применяют электрическую помпу, которой штатно комплектуется автомобиль «Газель».

Агрегат имеет высокую производительность, однако качество его изготовления оставляет желать лучшего. Поэтому перед установкой такой помпы ее рекомендуется разобрать, промазать все уплотнения автомобильным герметиком, собрать и дать просохнуть на протяжении суток.

Альтернативой ГАЗовской продукции является установка дополнительной помпы производства Bosh. Эти агрегаты имеют высокое качество сборки и другой принцип действия. Лопатка вращается под действием магнитной муфты, а не электродвигателя, как в первом случае.

Статья в тему: Киа Спектра 1.6 расход топлива на 100 км

За счет использования подобной схемы производителю удалось отказаться от уплотнительных соединений и практически полностью исключить возможность протечки. К недостаткам импортного агрегата можно отнести его высокую стоимость и сравнительно низкую производительность (700 л против 1200 литров в час у агрегата ГАЗ).

Помпа дополнительная: что нужно знать

Итак, если изначально печка плохо работает, хотя полностью исправна, а также если автомобиль часто эксплуатируется в условиях сильных морозов, штатного обогрева может оказаться недостаточно даже применительно к авто среднего класса.

В случае с ВАЗ или старыми иномарками проблему решают путем проклеивания приборной панели, модернизации системы отопления, установки плотных заслонок, замены радиатора печки, самого моторчика печки на более производительный и т.д.

Однако если всех этих действий недостаточно, тогда выходом может оказаться доп помпа на печку. В двух словах, насос отопителя дополнительный является электронасосом, который прогоняет рабочую жидкость системы охлаждения по малому кругу даже тогда, когда двигатель не работает.

Это позволяет активнее прогревать салон при работающем ДВС или когда прогретый двигатель заглушен, но водитель и/или пассажиры находятся в авто (экономия топлива и повышение комфорта).

Также дополнительный насос отопителя выручает и тогда, когда мотор работает на холостых оборотах без нагрузки (например, при простоях в пробке) и быстро остывает. В таких условиях штатная печка обычно дует не горячим, а только теплым воздухом.

Кстати, то же самое происходит и при езде по трассе с высокой скоростью в холодное время года, когда встречные потоки воздуха интенсивно охлаждают подкапотное пространство, а также ОЖ в радиаторе охлаждения и т.д. В свою очередь, дополнительная помпа на отопитель заставляет ОЖ циркулировать более активно и отдавать больше тепла.

Еще в списке преимуществ можно выделить простоту монтажа, что означает минимальное вмешательство и внесение изменений в заводскую конструкцию. Если просто, дополнительную помпу врезают так, чтобы ОЖ циркулировала по малому кругу.

Также реализуется простое подключение насоса к электрической сети автомобиля. Обычно в комплекте с насосом идут все необходимые крепежи, переходники, соединители и т.д.

Процесс установки помпы

Как самостоятельно установить и подключить автосигнализацию томагавк tw 9010 с подробной инструкцией

Перед началом работы охлаждаем двигатель естественным способом. После чего сливаем охлаждающую жидкость в чистую емкость. Нам она еще пригодится, поэтому приходится беспокоиться о ее чистоте.

После этой процедуры берем новую помпу и с той стороны, где стоит крыльчатка, откручиваем четыре самореза. Прокладку из резинового материала, которая обнаруживается в этом месте, подвергаем смазке обычным герметиком. Далее, производим обратную сборку помпы, но вместо снятых саморезов устанавливаем удлиненные тонкие болты под гайки. Только такой подход обеспечивает наилучшую герметизацию соединения.

Следующий шаг заключается в определении места установки дополнительного электронасоса. Есть для этого несколько возможностей:

— на шпильке крепления бачка омывателя;

— на шпильке возле аккумуляторной батареи;

— на креплениях штатной шумки, расположенной на щитке мотора.

Обычно отдают предпочтение стандартному подходу, который описан в инструкции, прилагаемой к электропомпе, то есть второму варианту. Поэтому помпу нужно расположить таким образом, чтобы горизонтальный ее патрубок смотрел в сторону блока, для чего следует железный крепительный хомут разжать.

Следующий этап, после установки помпы в выбранной позиции, является установка шлангов. Для этого их снимаем с печки и с трубки, выходящей из-под коллектора. Далее берем достаточной длины армированный шланг, примеряем его по месту. Главное, чтобы он от коллекторной латунной трубки до трубки насоса доходил без изломов и напряжений.

Для закрепления на трубке из-под коллектора, на нее прежде нужно установить уголок переходник (чтобы не произошло загиба шланга) с небольшим куском шланга (не менее 10 см), крепление конструкции производим хомутами (потребуется 4 штуки).

Процесс соединения помпы со шлангом от печки проходит куда легче, так как не требует установки переходников, достаточно просто протянуть нужный размер и провести соединение. Закрепить также хомутами (2 шт.). Для того чтобы окончательно все закрепить, на установленные шланги рекомендуется надеть алюминиевую гофрированную трубу в районе выпускного коллектора, чтобы шланги от горячего воздуха не оплавились. Окончательно все закрепляем и переходим к подключению электрики.

При установке помпы массовый провод обмотки нужно заделать на массу, силовой провод реле соединяем с проводком насоса, плюсовой от реле пропускаем через предохранитель, который соединяется с аккумуляторным плюсом. Управляющий от реле плюс тянем к кнопке запуска в салон вместе с плюсом АКБ. Кнопка в салоне размещается в любом удобном месте.

Завершающий этап – это проверка помпы в действии. Для этого нужно вернуть тосол на родину, и при необходимости еще долить, запустить двигатель и немного подождать, когда двигатель прогреется. После чего посредством кнопки запустить дополнительную помпу.

По личным результатам установок и проверок (при около -20 за бортом, на полностью прогретых автомобилях) разница с включенной и выключенной помпой составила: ВАЗ 2112 — 18 градусов ВАЗ 2115 — 21 градус Чери А21 — 17 градусов

Скажем честно, штатный обогрев в машине ВАЗ 2114 не самый лучший. В действительно холодную погоду машина начинает напоминать холодильник, а чтобы она прогрелась нужно потратить просто уйму бензина на прогреве. Некоторые автолюбители решают проблему путем установки второго радиатора, но как нам кажется, более эффективным решением будет дополнительная помпа на печку ВАЗ 2114.

Являясь дополнительной, она качает гонит жидкость по малому кругу, а ее установка займет у автолюбителя всего 5 минут. Единственным неудобством является то, что необходимо слить охлаждающую жидкость, потому лучше подгадать модернизацию под срок замены оной.

Подведем итоги

С учетом приведенной выше информации становится понятно, что электрический насос на печку является достаточно простым и удобным решением, которое позволяет повысить комфорт и безопасность при эксплуатации автомобиля.

На практике, после установки такой помпы удается быстрее прогреть салон, что важно при совершении коротких поездок на небольшие расстояния или во время быстрой езды по трассе зимой. Стекла быстрее отогреваются и меньше потеют во время поездки, с них проще и быстрее удается убрать снег и лед и т.д.

Что касается выбора самого насос а и его установки, помпа дополнительная ГАЗель пользуется спросом, в первую очередь, благодаря своей дешевизне. При этом о качестве речь не идет.

Напоследок отметим, что дополнительная помпа ВАЗ 2109, 2114 или на бюджетной иномарке позволяет заметно повысить уровень комфорта, сэкономить на прогреве автомобиля и т.д. Если установка выполнена правильно и помпа нормально работает, салон будет нагреваться быстрее по сравнению со штатной системой отопления.

Единственное, периодически следует проверять герметичность системы охлаждения, так как даже штатные элементы могут давать течь. Если же речь идет о дополнительных нештатных элементах, в этом случае места соединений требуют отдельного контроля.

ХОЛОДНАЯ ПЕЧКА?! поставь ДОПОЛНИТЕЛЬНЫЙ НАСОС электропомпу от Газели(bosch) и будет тебе СЧАСТЬЕ!

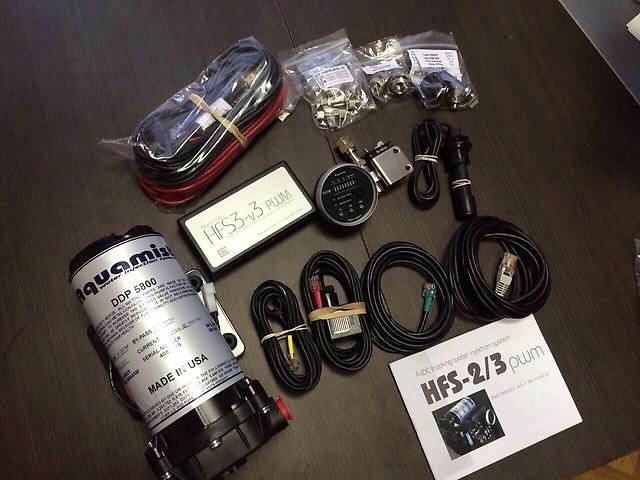

Что дает впрыск воды в двигатель, принцип работы, основные преимущества и недостатки. Как самостоятельно сделать впрыск воды в мотор, доступные способы.

Поверка автомобильной помпы системы охлаждения. Основные признаки неисправностей. Диагностика водяного насоса без снятия, дефектовка со снятием с двигателя.

Как проверить систему охлаждения двигателя автомобиля на герметичность и работоспособность всех компонентов. Диагностика помпы, термостата, патрубков и т.д.

Распространенные поломки системы охлаждения мотора: водяной насос, термостат, радиатор, вентилятор охлаждения и другие. Как самому определить причины.

Устройство помпы. Принцип работы центробежного насоса, системы охлаждения двигателя с двумя насосами и отключаемой помпой. Неисправности и ремонт помпы.

Как заменить ремень ГРМ ВАЗ 2109, как выставить ГРМ по меткам. Проверка натяжения ремня, на что обратить внимание, советы и рекомендации.

Замена водяного насоса на ВАЗ 2108 и 2109

Отремонтировать и заменить помпу на ВАЗ 2108/09 сможет даже неопытный автолюбитель. Потребуется стандартный набор инструментов — рожковые и торцевые ключи (на 10 и 17), отвёртки и т. п. Если планируется замена насоса, следует приобрести комплект, состоящий из самой помпы в сборе и уплотнительной прокладки, и силиконовый герметик. Кроме этого, для работы понадобятся ветошь, ацетоновый растворитель и канистра свежего тосола.

Ремкомплект для водяного насоса должен обязательно содержать новую прокладку

Как уже отмечалось, насос встроен в отверстие блока цилиндров двигателя. Приводной шкив насоса вращается ремнём привода газораспределительного механизма. Поэтому для демонтажа помпы сначала необходимо снять защитный кожух ремня и сам ремень. Но перед этим нужно выполнить ряд подготовительных операций.

1. Отсоединяется минусовая клемма аккумулятора.
2. В заранее подготовленную десятилитровую ёмкость полностью сливается ОЖ. В рабочем состоянии в системе охлаждения ВАЗ 2108/09 циркулирует около 8 литров тосола. Если жидкость менялась недавно, её можно будет использовать повторно. Сливать охлаждающую жидкость на землю запрещено, так как она ядовита для растений и животных.
3. Снимается ремень генератора. Для этого ослабляется гайка фиксации на натяжной планке, и генератор смещается в направлении двигателя. Ремень провисает и легко снимается.
4. Для того чтобы после снятия ремня ГРМ не сбились настройки, приводные шкивы следует выставить по меткам. Это несложно. Домкратом вывешивается правое переднее колесо. Затем включается пятая передача. Медленно вращая колесо, метка на шкиве распределительного вала совмещается с неподвижной меткой на двигателе.
5. Ослабляется натяжной ролик ремня ГРМ. Для этого отворачивается винт крепления, а ролик отводится в сторону от зубчатой передачи ремня.

После снятия ремня можно приступать непосредственно к демонтажу насоса. Ключом на 10 отворачиваются три болта крепления, и насос извлекается. Сделать это не всегда просто. Насос может «прикипеть» к месту посадки. В этом случае потребуются зубило и молоток, с помощью которых в гнезде аккуратно срывается слой старого герметика. После этого насос легко снимается.

Насос крепится тремя болтами к корпусу блока цилиндров

Полностью извлечь насос в обычном положении автомобиля невозможно — мешает кузов. Нужно слегка приподнять мотор. Для этого правую сторону автомобиля поднимают на домкрате — двигатель наклоняется.

Если есть помощник, можно обойтись без вывешивания кузова. Один человек с усилием тянет мотор в сторону, противоположную направлению выхода насоса из гнезда. Другой человек в это время вытаскивает помпу.

После извлечения водяного насоса производится осмотр лопастей крыльчатки. Они могут обломиться или потрескаться. Это происходит, если двигатель был сильно перегрет, или крыльчатка изготовлена из некачественного материала. Мелкие осколки лопастей обычно вываливаются через сливной кран.

Сколы на крыльчатке резко понижают производительность насоса

Для полной уверенности в том, что система охлаждения чиста, рекомендуется её промыть по следующему алгоритму.

1. С поверхности двигателя ветошью и растворителем удаляются остатки герметика, пыль и мусор.
2. Крепёжные болты очищаются от смазки, ржавчины и мусора. Перед установкой новой помпы на резьбу наносят тонкий слой герметика.
3. Прокладка смазывается водостойким герметиком и новый насос аккуратно устанавливается на место. Иногда может потребоваться напрессовать помпу при помощи деревянной проставки.
4. Болты затягиваются сначала вручную, затем при помощи ключей. При этом категорически запрещается перетягивать резьбу — может треснуть корпус насоса.
5. Сборка производится в обратном порядке.
6. Заливается свежая (или ранее слитая) охлаждающая жидкость.
7. Из системы удаляются воздушные пробки.
8. Запускается мотор, и система охлаждения проверяется на предмет утечек.

Профессионалы рекомендуют вместе с водяным насосом заменить и натяжной ролик. Для проверки исправности ролика следует повращать его руками. Если ролик вращается с затруднениями, слышен хруст — его нужно заменить.

Общепринято, что водяной насос следует менять через каждые 90 тыс. км пробега автомобиля. Однако цифра эта условная, зависящая от условий эксплуатации автомобиля. Очевидно, что в городском цикле с постоянными пробками и ограниченной скоростью движения система охлаждения будет изнашиваться быстрее, чем на трассе. Поэтому оценивать необходимость замены помпы следует по её реальному состоянию.

Инструкция к установке дополнительной попы ВАЗ-2115

Дополнительная помпа может быть обустроена в ВАЗ-2115 следующим образом:

1. Сначала обычным способом остудите двигатель.

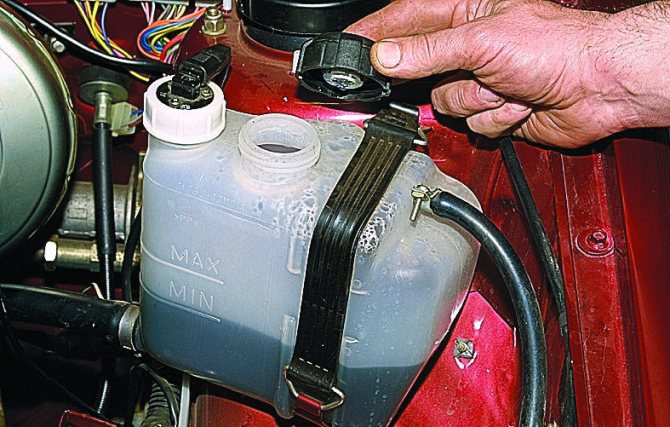

2. Снимите крышку с бачка и слейте охлаждающую жидкость (антифриз, воду) в тару.
3. Не выбрасывайте жидкость, она еще понадобится. Прикройте емкость, чтобы внутрь не попал мусор.
4. Возьмите новый образец помпы и по месту прохождения крыльчатки выкрутите 4 самореза.
5. Теперь вы увидите прокладочный материал из резины, который следует смазать герметиком.
6. Соберите помпу снова, только вместо саморезов разместите тоненькие болты удлиненной формы, подходящие под гайки. Этот простой метод позволяет добиться большей герметичности.

Далее определитесь, в каком месте будете монтировать дополнительный электрический насос. Специалисты предлагают несколько вариантов:

1. Крепеж на шпильке фиксации бачка омывателя.
2. Крепление на шпильке, которая расположена около аккумуляторной батареи.
3. На фиксирующих деталях штатной шумки, находящейся на щитке монитора.

Чаще всего автолюбители предпочитают выбирать второй способ. Дополнительная помпа в ВАЗ-2115 располагается так, чтобы патрубок смотрел в сторону размещения блока, для чего железный крепеж-хомут разжимают.

На этом установка помпы еще не завершена. Далее принимайтесь за монтаж шлангов. Как это сделать?

1. Извлеките шланги с печки и трубки, исходящей из-под коллектора.
2. Возьмите армированный шланг и примерьте на нужном участке.
3. Следите за тем, чтобы шланг от коллекторной трубки, сооруженной из латуни, шел вплоть до трубки насоса без заломов и напряженного натяжения, иначе он будет плохо функционировать или быстро испортится.
4. Чтобы закрепить шланг на трубке, выходящей из-под коллектора, монтируйте уголок-переходник, этот способ позволяет избежать загиба шланга. Уголок должен совмещаться с небольшим отрезом шланга – до 10 см. Крепеж механизма осуществляется при помощи хомутов, 4 штук достаточно.

Процедура подсоединения помпы к шлангу от печного отопителя происходит быстрее и проще, ведь здесь не предусмотрена установка переходника – протяните элемент на нужную величину и соедините хомутами в количестве двух.

Окончательный крепеж высокой степени надежности возможен при фиксации алюминиевой гофротрубы на месте выпускного коллектора, только так шланги не оплавятся от влияния горячего воздушного потока и останутся невредимыми.

На завершающем этапе еще раз проверьте все крепежи, если нужно улучшить, сделайте это, далее переходите к подключению электрики.

Установка дополнительной помпы в автомобиль своими руками

Довольно часто в автомобилях российского производства в зимний период холодно. Создать более комфортные условия можно путем установки дополнительной помпы.

Увы, многие автомобили, независимо от производителя, не выдерживают в суровых российских условиях никакой критики в вопросах теплообеспечения салона. Проще говоря, деятельность печки не оправдывает возложенные на нее надежды, и в машине, при большом уличном минусе, просто холодно. Но, оказывается, все исправимо, причем своими руками. Главное иметь голову на плечах и инструкцию к применению.

Модернизация отопительной системы автомобиля заключается в установке дополнительной электропомпы. Рассмотрим на примере десятой модели Ваза, так как чаще всего владельцы этих автомобилей жалуются на отсутствие достаточного тепла в их машинах, особенно на холостом ходу двигателя. Для проведения операции необходимы:

1. Электропомпа от Газели. Именно данная модель лучше подходит к этой роли дополнительного нагнетателя тепла в салон. Она представляет собой простой центробежный насос, в котором происходит отброс потока жидкости от центра к периферии посредством лопаток.

2. Реле. Лучше всего взять реле стартера или зажигания, где контакты лучше всего разомкнуты.

3. Небольшие отрезки алюминиевого и армированного шланга.

4. Охлаждающая жидкость в объеме не менее двух литров.

5. Хомуты, достаточно шести штук.

Процесс установки помпы

Перед началом работы охлаждаем двигатель естественным способом. После чего сливаем охлаждающую жидкость в чистую емкость. Нам она еще пригодится, поэтому приходится беспокоиться о ее чистоте.

После этой процедуры берем новую помпу и с той стороны, где стоит крыльчатка, откручиваем четыре самореза.

Прокладку из резинового материала, которая обнаруживается в этом месте, подвергаем смазке обычным герметиком.

Далее, производим обратную сборку помпы, но вместо снятых саморезов устанавливаем удлиненные тонкие болты под гайки. Только такой подход обеспечивает наилучшую герметизацию соединения.

• Следующий шаг заключается в определении места установки дополнительного электронасоса. Есть для этого несколько возможностей:
• — на шпильке крепления бачка омывателя;
• — на шпильке возле аккумуляторной батареи;
• — на креплениях штатной шумки, расположенной на щитке мотора.

Обычно отдают предпочтение стандартному подходу, который описан в инструкции, прилагаемой к электропомпе, то есть второму варианту. Поэтому помпу нужно расположить таким образом, чтобы горизонтальный ее патрубок смотрел в сторону блока, для чего следует железный крепительный хомут разжать.

Следующий этап, после установки помпы в выбранной позиции, является установка шлангов. Для этого их снимаем с печки и с трубки, выходящей из-под коллектора. Далее берем достаточной длины армированный шланг, примеряем его по месту. Главное, чтобы он от коллекторной латунной трубки до трубки насоса доходил без изломов и напряжений.

Для закрепления на трубке из-под коллектора, на нее прежде нужно установить уголок переходник (чтобы не произошло загиба шланга) с небольшим куском шланга (не менее 10 см), крепление конструкции производим хомутами (потребуется 4 штуки).

Процесс соединения помпы со шлангом от печки проходит куда легче, так как не требует установки переходников, достаточно просто протянуть нужный размер и провести соединение. Закрепить также хомутами (2 шт.).

Для того чтобы окончательно все закрепить, на установленные шланги рекомендуется надеть алюминиевую гофрированную трубу в районе выпускного коллектора, чтобы шланги от горячего воздуха не оплавились.

Окончательно все закрепляем и переходим к подключению электрики.

При установке помпы массовый провод обмотки нужно заделать на массу, силовой провод реле соединяем с проводком насоса, плюсовой от реле пропускаем через предохранитель, который соединяется с аккумуляторным плюсом. Управляющий от реле плюс тянем к кнопке запуска в салон вместе с плюсом АКБ. Кнопка в салоне размещается в любом удобном месте.

Завершающий этап – это проверка помпы в действии. Для этого нужно вернуть тосол на родину, и при необходимости еще долить, запустить двигатель и немного подождать, когда двигатель прогреется. После чего посредством кнопки запустить дополнительную помпу.

Что ожидать в итоге?

Когда все элементы будут установлены и по схеме подключены, необходимо выполнить испытания в работе. Обязательно нужно залить в систему антифриз – запуск помпы без него строго запрещен, так как это приведет к тому, что она выйдет из строя. Минимальное время работы помпы при испытаниях – 1 час. При этом обязательно осматривайте все стыки и соединения, чтобы выявить протечки. Если они не будут обнаружены, необходимо проверить работу системы на ходу. Ведь может быть такое, что помпа в режиме холостого хода работает стабильно, но при увеличении давления она просто отказывает. В том случае, если все работы выполнены правильно, в салон будет поступать более теплый воздух. Кроме того, даже при повышенной нагрузке мотор будет качественно охлаждаться.

Всем привет. Сегодня расскажу о полезной доработке печки, которая позволит улучшить КПД печки, а вместе с тем и климат салона. Вы узнаете, как установить дополнительную помпу на ВАЗ 2114 в домашних условиях.

Обладатели «четырнадцатых и пятнадцатых» хорошо знают, как не хватает тепла в холодное время, причем речь не о глобальном сезонном похолодании, а о климате внутри любимой ласточки. Во время движения производительности печки вполне хватает, однако только стоит остановиться где-нибудь на светофоре или в пробке, печка тут же начинает плохо греть, из воздуховодов идет чуть теплый поток воздуха, от которого сложно согреться. Опытным путем было установлено, что помпе не хватает мощности или скорости для того, чтобы разогнать горячий антифриз.

На самом деле не многие знают, что «косяк» с печкой и помпой, который наблюдается во всех «наших» машинах, довольно легко устраняется, главное знать последовательность действий. Как вариант некоторые устанавливают дополнительный радиатор, однако более эффективным является вариант установки дополнительной электрической помпы, которая повышает производительность печки и ускоряет теплоотдачу.

Для своих «опытов» решено было использовать дополнительный насос от «Газели», ее решено было установить на «обратку» печки. Кроме того, нам понадобилось:

1. Кнопка (в моем случае «рециркуляции») плюс разъем;
2. Четырехконтактное реле, плюс разъем к нему;
3. Несколько патрубков плюс хомуты к ним;
4. Проводка;
5. Гнездо для предохранителя;
6. Герметик;
7. Кронштейн в виде металлического уголка плюс пару болтов;
8. Ну и, как я уже говорил, сама помпа, в моем случае от «Газели».

Когда все в наличии можно преступать!

Разновидности циркуляционных насосов

Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель

Чтобы понять, как работает это прибор, необходимо знать отличия между двумя видами циркуляционного насосного оборудования. Хоть принципиально схема системы отопления на базе теплового насоса не меняется, два вида таких агрегатов отличаются особенностями работы:

1. Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель. Крыльчатка из технополимера крепится на валу ротора. При вращении лопастей крыльчатки приводится в движение вода в системе. Эта вода одновременно выполняет функции охладителя двигателя и смазки для рабочих элементов прибора. Поскольку схема «мокрого» прибора не предусматривает использования вентилятора, работа агрегата проходит практически бесшумно. Такое оборудование работает только в горизонтальном положении, иначе прибор просто перегреется и выйдет из строя. Главные преимущества мокрого насоса в том, что он не нуждается в техническом обслуживании, а также обладает отличной ремонтопригодностью. Однако КПД прибора всего 45 %, что является небольшим недостатком. Но для бытового использования этот агрегат подходит как нельзя лучше.
2. Насос с «сухим» ротором отличается от своего собрата тем, что его двигатель не соприкасается с жидкостью. В связи с этим агрегат обладает меньшей долговечностью. Если прибор будет работать «на сухую», то риск перегрева и выхода из строя невысокий, однако появляется угроза нарушения герметичности из-за истирания уплотнителя. Поскольку КПД сухого циркуляционного насоса составляет 70 %, его целесообразно применять для решения коммунальных и производственных задач. Для охлаждения двигателя схема прибора предусматривает использование вентилятора, который и вызывает повышение уровня шума во время работы, что является недостатком этой разновидности насосов. Поскольку в данном агрегате вода не выполняет функции смазки для рабочих элементов, в ходе работы агрегата периодически необходимо проводить техосмотр и выполнять смазку деталей.

В свою очередь «сухие» циркуляционные агрегаты по типу установки и соединения с двигателем делятся на несколько видов:

• Консольные. В этих приборах у двигателя и корпуса есть своё место. Они разделены и прочно зафиксированы на нём. Приводной и рабочий вал такого насоса объединяет муфта. Для установки такой разновидности прибора потребуется соорудить фундамент, а обслуживание этого агрегата довольно затратное.
• Моноблочные насосы могут эксплуатироваться на протяжении трёх лет. Корпус и двигатель располагаются отдельно, но объединяются моноблоком. Колесо в таком приборе устанавливается на валу ротора.
• Вертикальные. Срок использования этих приборов доходит до пяти лет. Это герметичные усовершенствованные агрегаты с уплотнителем с торцевой стороны, изготовленным из двух отполированных колец. Для изготовления уплотнителей используется графит, керамика, нержавеющая сталь, алюминий. Когда прибор работает, эти кольца вращаются относительно друг друга.

Также в продаже есть более мощные приборы, имеющие два ротора. Такая сдвоенная схема позволяет повысить производительность прибора при максимальной нагрузке. В случае выхода одного из роторов, второй может взять на себя его функции. Это позволяет не только усилить действие агрегата, но и экономить электроэнергию, ведь при снижении потребностей в тепле, работает только один ротор.

Как правильно подключить дополнительную помпу

У новичков в ремонтном деле ВАЗ-2115 возникает частый вопрос: как правильно заделать при монтаже помпы массовый провод обмотки? Только на массу, а силовой провод подсоединить к проводу, идущему от насоса.
Провод с плюсом, проходящий от реле, пустите через предохранитель, соединенный с аккумуляторным проводом плюс. Управляющий провод от реле следует протянуть к кнопке запуска внутрь автомобиля с учетом плюса АКБ. Клавишу можно разместить в любом удобном месте для водителя, по его желанию.

Что еще нужно сделать, чтобы установка и подключение дополнительной помпы в ВАЗ-2115 считались оконченными? Проверить действие помпы. Инструкция по проверке состоит из таких последовательных манипуляций:

1. Залейте в ВАЗ-2115 тосол или антифриз.
2. Посмотрите, достаточен ли уровень тосола, если нет – долейте еще. Если жидкости не хватает, система охлаждения даст сбой, а значит, двигатель будет нагреваться слишком сильно. Это чревато перегревом двигателя с последующим его сгоранием. Такая поломка устраняется путем замены всей детали, которая стоит сегодня недешево.
3. Когда тосол на своем месте, заведите машину и дождитесь прогревания установки двигателя.
4. Нажмите на монтированную кнопку, это действие позволит запустить работу дополнительной помпы, встроенной в ВАЗ-2115.

Источник

Сложности монтажа дополнительного насоса в систему отопления

Правильный монтаж насоса

Выяснив можно ли ставить дополнительный насос на отопление, необходимо правильно выбрать его месторасположение

Сложность заключается не в расчете оптимальной мощности, что тоже важно, а в согласованности работы устройства с основным насосом

Существует несколько вариантов, при которых потребуется монтаж дополнительных элементов. Особое место среди них занимает установка дополнительного отопления дома. На практике оно может быть реализовано двумя способами:

• Проведение отдельной магистрали с радиаторами и всей необходимой обвязкой. Для этого понадобится дополнительный котел;
• Модернизация существующей системы – обустройство нового контура отопления, подключенного к основному. Тогда обязательно потребуется установка дополнительного радиатора отопления или нескольких.

Второй вариант наиболее практичен, так как не потребуется докупать дорастающее оборудование и комплектующие. Но тогда возникает дополнительная проблема – асинхронность работы крыльчаток насосов. Даже при одинаковом количестве оборотов это приведет к неравномерному движению воды в трубах, что является первой причиной гидравлических ударов.

Установка гидрострелки

Гидрострелка с насосами

Выход из этой ситуации – принципиально новая схема установки дополнительного насоса в систему отопления. Ее новаторство заключается в монтаже гидрострелки.

Это устройство компенсирует перепады давления на определенном участке системы, тем самым нормализируя работу отопления.

Это устройство нормализует давление в основной и обратной трубах. В дополнительном отоплении квартиры ее монтаж не обязателен, так как увеличение контура может быть незначительным. Но если объем воды в системе возрастает более чем на 20% – следует предусмотреть средства нормализации циркуляции и давления. Для установки дополнительного циркуляционного насоса в системе отопления вместе с гидравлическим компенсатором следует руководствоваться такими правилами:

• Месторасположение – максимально близко ко входу обратной трубы в котел;
• Установка запорной арматуры для каждого контура насосов;
• Монтаж сетчатых фильтров.

При невозможности правильной установки гидрострелки – можно сделать ее простейший аналог. Для этого после места подключения дополнительного насоса в систему отопления делается проходная перемычка. Ее оптимальная длина должна составлять 300-400 мм. Это циркуляционное кольцо сможет частично уравновесить возможные гидравлические удары.

Двойные циркуляционные насос

Сдвоенные насосы

Можно ли установить дополнительный насос на отопление, если изменение конфигурации труб физически невозможно? Есть более дорогостоящий, но эффективный способ улучшения циркуляции – монтаж сдвоенных насосов.

Это лучший вариант при наличии газового котла со встроенной циркуляционной системой. Общая мощность новых насосов должна компенсировать принудительную остановку основного. Так можно избежать появления сбоев в отопительной системе.

Преимущества такой модификации заключаются в следующем:

• Не нужно изменять стандартную схему установки дополнительного насоса в систему отопления;
• Общий патрубок для подключения гарантирует отсутствие неравномерного движения воды в трубах;
• Возможность подключения к блоку управления отоплением – программатору.

Что это дает

Дополнительная помпа ВАЗ 2114 дает тепло и уют в вашем любимом автомобиле. Вы сможете значительно сэкономить на прогреве автомобиля, если любите комфорт. На практике, машина ощутимо нагреется уже за 5 минут после включения отопительной системы, чего невозможно достичь, используя штатную систему отопления.

Кстати о плюсах и минусах: во-первых, у отечественной помпы есть только плюс, а минусом является сам корпус узла, во вторых лучше не оставлять плюс на АКБ, не смотря на предохранитель, лучше поискать другую точку, для его подключения.

Источник

Технология монтажа

Установка циркуляционного агрегата – процесс, требующий соблюдения определенной последовательности работ.

Подготовка

Специалисты рекомендуют приобрести насос с резьбами разъемного типа. Если их нет, то нужно купить эти детали дополнительно. Также понадобится фильтр глубокой очистки.

Перед монтажом готовят обратный клапан: это нормализует работу системы отопления.

Также понадобятся специальные ключи, арматура, труба, небольшая по размеру, диаметром равным диаметру стояка.

Место

Современные циркулирующие насосы могут быть установлены как на трубе подачи воды, так и на обратном трубопроводе.

Монтаж, производимый на байпас (установленная между прямой и обратной проводкой отопительного радиатора перемычка, отрезок трубы), требует предварительной проверки способности прибора выдерживать сильный напор горячей воды.

При наличии мембранного бака байпас с насосом ставят на обратный трубопровод, ближе к расширительному баку.

Ещё одна помпа

Дополнительная помпа на печку ВАЗ-2107 также способна улучшить обогрев в автомобиле. Помпа обычно устанавливается рядом с аккумулятором и шлангами. При установке необходимо снять один шланг, который идёт непосредственно от блока. Одеваете этот шланг к дополнительной помпе. От блока шланг должен отходить к носовой части помпы, а шланг на выход идёт уже к печке.

Питание на дополнительную помпу берётся с кнопки обогрева заднего стекла. От двигателя дополнительной помпы идёт всего один плюсовой провод, а сам корпус является массой.

Питание помпы проводится просто:

1. Снимается самый первый штекер с проводами, и второй серый провод, отвечающий за обогрев заднего стекла, будет нашей основой.
2. К нему подматываем питание от помпы и выводим под капот.
3. Чтобы провод держался надёжнее, его можно припаять.
4. После установки штекера назад можно сказать, что помпа готова к работе.

Иногда дополнительный насос на печку ВАЗ-2107 ставят из-за слабой циркуляции воздуха. Кроме того, на малых холостых оборотах циркуляция, вообще, может отсутствовать, а тосол на печку поступать плохо.

Дополнительный отопитель на ВАЗ-2107 по итогу работы будет включаться каждый раз, когда будет включаться обогрев заднего стекла.

Но можно подключить помпу и по-другому. Для этого понадобится разъём от форсунок/датчика детонации от ВАЗ. Его можно купить в любом магазине автозапчастей.

К концам разъёма детали необходимо припаять два провода, после чего всё спрятать в гофре и заклеить изолентой.

Отдельно выводим провод для подключения массы. Его находим на кронштейне поблизости. Жгут проводим наверх, подключаем резисторы печки к колодке, откуда и был взят плюс.

В результате при включении отопления включается ещё одна помпа, потребляющая всего 1,5 А в режиме эксплуатации. В таком случае можно не устанавливать реле и подключаться напрямую к плюсовому проводу в колодке.
