Восстановление работоспособности

Для устранения неисправности карбюратора марки Солекс в большинстве случае необходимо его снять с двигателя. Операция выполняется в следующем порядке:

1. демонтируется корпус воздушного фильтра;
2. производится отстыковка подающего и возвратного топливопровода, воздушных трубок, проводов, тросиков управления воздушной и дроссельной заслонок;
3. откручиваются гайки крепления прибора.

При выполнении разборки устройства все работы следует выполнять на столе или верстаке, покрытом тканью или бумагой. Детали следует раскладывать в определенном порядке, что позволит ничего не потерять и не перепутать при установке. Регулировка игольчатого клапана для установки оптимального уровня топлива в поплавковой камере выполняется при помощи специального шаблона. Карбюратор на двигатель ВАЗ устанавливается в обратном порядке, после чего при необходимости производится его настройка.

Настраиваем карбюратор дааз 2105-20 на ваз 2106

Устранение других неисправностей

Среди мелких неполадок чаще всего встречаются проблемы с холостым ходом. Они решаются в зависимости от причины:

1. Не срабатывает электрический клапан, открывающий жиклёр холостого хода. Проверьте подачу напряжения к нему при включённом зажигании, а потом выкрутите клапан и посмотрите, как он втягивает иглу. Если этого не происходит, замените деталь.
2. Засорился жиклёр холостого хода. Опять же, открутите клапан и продуйте калиброванное отверстие.
3. Раскисло резиновое уплотнительное кольцо на клапане. В результате возникает подсос воздуха, отчего мотор работает нестабильно. Поменяйте уплотнение.
4. Порвалось или раскисло резиновое колечко, уплотняющее канал холостого хода. Надето на тонкую трубочку из латуни, запрессованную в корпус карбюратора. Чтобы до неё добраться, надо демонтировать крышку агрегата.
5. Засорились каналы, подающие топливную смесь для работы на холостом ходу. Вопрос решается промывкой и продувкой, как это описывалось в предыдущем разделе.

Клапан холостого хода с жиклером

Замена диафрагмы пускового устройства

Когда машина глохнет при холодном запуске, нужно поменять диафрагму пускового механизма. Из-за прорыва она не оттягивает воздушную заслонку, отчего двигатель «задыхается». Узел находится с правой стороны (по ходу движения), его квадратная крышка держится на 4 винтах. Открутите их и смените диафрагму.

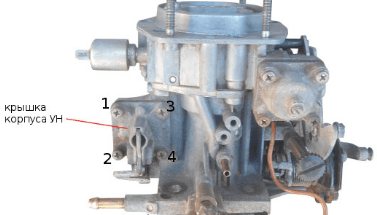

Замена диафрагмы насоса — ускорителя

Когда при нажатии на акселератор и разгоне авто ощущается «провал», ваши действия должны быть такими:

1. Проверьте диафрагму насоса — ускорителя, расположенную под крышкой на левой стенке карбюратора (по направлению движения машины). Если она порвалась, замените.
2. Демонтируйте корпус воздушного фильтра и верхнюю крышку «Солекса». Под ней отыщите распылители, встроенные в диффузоры подачи топлива. Подденьте их отвёрткой, вытащите и продуйте. Поменяйте резиновое колечко, если оно порвалось.
3. Попробуйте, насколько хорошо рычаг насоса-ускорителя нажимает на диафрагму. При обнаружении люфта смените этот рычажок.

Распылители извлекаются с помощью отвёртки

Последняя неисправность кроется в электронном блоке ЭПХХ, управляющем работой электрического клапана. Если «восьмёрка» глохнет при движении накатом на передаче, то причина — именно этот блок. Поменять его не проблема, цена этой детали невелика.

Замена блока ЭПХХ

Как правило, после устранения перечисленных неполадок регулировка карбюратора не требуется. Но если вы заметили изменение оборотов в ту или иную сторону, то настройки можно слегка подкорректировать.

Правильная настройка устройства

Чтобы правильно настроить Солекс 21083, выпускаемый ДААЗ, необходимо использовать регулировочные винты. При их вращении устанавливаются необходимые обороты холостого хода. Если брать конкретную марку авто, то настройка карбюратора ВАЗ 2108 производится на 650 оборотах за минуту.

Подача горючей смеси регулируется двумя винтами: количества и качества. Первый винт вкручивается в средней части карбюраторного устройства. Своим наконечником он нажимает на дроссельную заслонку первой камеры. Благодаря этому увеличивается объём топливной смеси, которая поступает в цилиндры двигателя. Обороты мотора при этом увеличиваются. При выкручивании данного винта число оборотов уменьшается.

Винт качества закручивается снизу. Его конус перекрывает выходное отверстие для горючего, наполняющего систему холостого хода. Изменение диаметра отверстия позволяет регулировать дозировку топливной смеси.

• камера холостого хода;
• дозирующая система;
• экономайзер мощностных режимов;
• насос диафрагменного типа;
• топливный фильтр.

Чтобы система обогащения устройства ДААЗ не забивалась, необходимо вовремя делать соответствующий ремонт, который состоит из промывки и продувки топливного канала.

Регулировка карбюратора

После прочистки и ремонта карбюратора его следует отрегулировать.

Как установить уровень топлива

1. Для начала необходимо отрегулировать поплавок, который в первую очередь влияет на расход топлива.
2. Открутите винты крепления крышки и для удобства поставьте её вертикально. Следите за тем, чтобы игла легонько касалась поплавка.
3. Проверьте, чтобы зазор между крышкой с установленной на ней прокладкой и нижней частью поплавка равнялся 6,2±0,25 мм. В случае несоответствия, исправьте тот момент, сместив язычок поплавка.
4. После этого проверьте ход поплавка. Его величина должна составлять 8±0,25 мм.

Видео: как отрегулировать уровень топлива в карбюраторе ВАЗ

Регулировка пускового устройства

1. Для этого карбюратор необходимо установить на двигатель, но не накрывать воздушным фильтром. После этого максимально оттянуть подсос.
2. Затем надо прогреть двигатель и отвёрткой на треть приоткрыть воздушную заслонку. Тягу дроссельной заслонки необходимо подогнуть до 3200–3400 оборотов в минуту.
3. Затем опустите заслонку и уменьшите количество оборотов до 2800–3000 в минуту.

Не упускайте из внимания отверстие под пробку — его необходимо зажимать, чтобы под диафрагмой пускового устройства образовывался разряжённый воздух.

Регулировка на холостом ходу

Производится при разогретом двигателе. Задействован только винт качества.

1. Винтом качества разгоняем обороты двигателя до максимальной отметки.
2. После этого винтом количества повышаем частоту вращения на 100–150 оборотов и не прекращая работы двигателя снижаем обороты на то же число, но уже винтом качества.

Такая операция завершает регулировку двигателя и обеспечивает ему качественную и устойчивую работу при минимально допустимом количестве угарного газа.

С помощью винта качества можно обеднить или обогатить топливную смесь — он отвечает за подачу бензина, и его закручивание обедняет горючую смесь, а откручивание — наоборот, обогащает.

Процесс установки

Теперь можно приступить к установке:

• Чтобы защитить коллектор от попадания грязи, моторный отсек обязательно тщательно вымывают.
• Затем от штатного карбюратора отсоединяют привода и тросики, а также шланги.
• Чтобы снять кожух тросика воздушной заслонки, на панели «подсоса» убирают скобу.
• Поверхность коллектора аккуратно зачищают, наносят герметик.
• После этих операций нужно установить прокладки в виде бутерброда. Вначале ставится тонкая, затем толстая, после – снова тонкая. Задача толстой прокладки – обеспечить теплоизоляцию. А чтобы процесс установки был удобней, карбюратор устанавливают на коллектор без крышки. Привод заслонки должен быть спереди авто.
• Монтируют кулису дроссельной заслонки – на ВАЗ-2104 удобнее будет, если она окажется со стороны ГБЦ. Кулису или «вертолет» иногда пропиливают по центру, чтобы она ровно ложилась на карбюратор. А чтобы в штатном режиме работы заслонка не заклинивала на пружине, на тяги устанавливают пластиковые наконечники.

• Далее протягивают тросик привода подсоса над крышкой ГБЦ и подгоняют его по необходимой длине. Регулировка осуществляется изменением длины кожуха. Затем тросик подсоединяют к карбюратору.
• После этого можно устанавливать верхнюю крышку.
• Далее с карбюратором соединяются шланг подачи топлива, «обратки», подогрева. Шланг «обратки» оснащают обратным клапаном. Возвратная пружина цепляется за ось старой кулисы на крышке головки блока цилиндров.

• Теперь электромагнитный клапан следует подключить к реле освещения, к положительному контакту.
• Далее на свое место монтируется воздушный фильтр и его крышка.

Все, на этом работы по установке агрегата завершены. Но к эксплуатации переходить еще рано. Нужно правильно настроить карбюратор. Ниже мы расскажем, как это сделать верно.

Порядок установки

Карбюратор «Солекс», абсолютно подходит по креплению, на двигатель ВАЗ 2106. Поскольку отличается само устройство, Вам понадобится докупить некоторые детали, для того, чтоб установка прошла успешно, и двигатель исправно работал. Список деталей включает в себя следующие элементы:

• 2 паронитовые прокладки и 1 бумажную;
• 1 метр шланга, для подачи топлива;
• Карбюратор, обязательно с кулисой;
• Набор ключей, отвертки и остальные слесарные принадлежности.

Теперь, можно приступить к работе. Перед тем, как поставить «Солекс» на ВАЗ 2106, очистите место, где соединяется карбюратор «Озон» с двигателем. Это делается для того, что при снятии, мусор не попал в двигатель. Далее, отсоединяем все шланги и тросики.

Далее, откручиваем крепления, и снимаем «Озон» с двигателя. Перед тем, как поставить карбюратор с ВАЗ 21083, зачистите место крепления. После, нанесите герметик, и положите прокладку. Прокладки должны лежать в таком порядке: тонкая, толстая и тонкая.

Когда посадочное место будет готово, разберите «Солекс» на две части. Это облегчит Вам его установку. Первым делом, поставьте кулису с карбюратора ВАЗ 21083 на 2106, так как это ключевой элемент, необходимый для начала установки. На него, уже можно ставить сам «Солекс».

Теперь, подсоединяем все тросики и шланги. Начинаем с троса дроссельной заслонки. Его необходимо выставить на нужную длину, которой хватит для его подключения. Следующим в очереди, является шланг топливной системы. Перед его установкой, стоит учесть, что на ВАЗ 21083, он длиннее, чем на 2106, поэтому Вам пригодится заранее подготовленный метровый шланг.

Один его наконечник, наденьте на выход топливной системы, а второй, на вход в карбюратор. Перед тем, как надевать второй конец, его лучше обрезать, чтоб он не болтался свободно в подкапотном пространстве. Также, помните, чем длиннее будет шланг, тем больше в нем будет топлива, и соответственно веса. Это может спровоцировать его отсоединение, и возможно даже воспламенение двигателя.

Подключаем и настраиваем штанги

Далее, подсоединяем один конец обратки к фильтру тонкой очистки, не забываем установить в него клапан. Второй конец надеть на карбюратор. Надеваем все пружины на свои места (их можно не менять на новые). После того, как все шланги и тросы будут на своих местах, нужно будет побеспокоится о холостом ходе. Для этого, установите электромагнитный клапан.

Последний штрих – надеваем верхнюю часть карбюратора, и закручиваем гайки крепления. Теперь, Ваш «Солекс» готов к использованию.

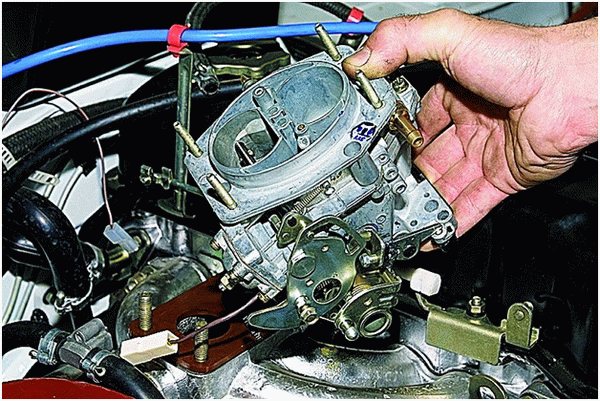

Как установить карбюратор обратно

После того как устройство было промыто и отремонтировано, нужно будет установить карбюратор на место. Для этого сначала на место установки накладывается новый уплотнитель, на него устанавливается сам карбюратор. На четыре шпильки крепления накручиваются гайки, обеспечивая плотное прилегание корпуса карбюратора к коллектору двигателя:

1. После чего потребуется подсоединение двух тонких шлангов на вакуум и вентиляцию к двум штуцерам, которые расположены в верхней части карбюратора.
2. К впускному клапану подсоединяется шланг подачи топлива, рекомендуется заменить хомут на новое изделие.
3. С обратной стороны прикручивается шланг «на обратку».
4. Далее подключается провод ЭПХХ — к электромагнитному клапану.
5. Пружину возврата дроссельной заслонки лучше установить до того, как будет осуществляться подключение дроссельной заслонки и воздушной.

Установка и подключение карбюратора ДААЗ считается завершённой.

Основные операции по съёму/обратной установке, промывке и регулировке карбюратора доступны водителям с любым уровнем подготовки и опытом. Следует иметь ввиду, что механизмы считается довольно капризным, поэтому все этапы проводимых вами процедур будут требовать повышенной концентрации.

Замена карбюратора

Снимаем прежний карбюратор и устанавливаем на авто трос подсоса ВАЗ 2108, входящий в ремкомплект на классику. Чистим монтажную площадку на впускном коллекторе от пригоревших частиц старой прокладки (предварительно закрыв отверстие ветошью, чтобы не гряз не попала в коллектор). Устанавливаем прокладки под карбюратор в следующем порядке: паронитовая, гетинаксная, бумажная. Далее, установке подлежит сам карбюратор, заранее купленный на классику (в нашем случае Солекс-21083).

Пока узел питания не закручен, на две шпильки (ближние к двигателю) необходимо установить кронштейн для кулисы от 2108 из ремкомплекта. Затем можно обтянуть крепление из четырёх гаек. Следует снять двухколенчатый рычаг газа с клапанной крышки. Меняем короткий шток от педали газа на длинный. Устанавливаем переделанный двухколенчатый рычаг (кулису) на кронштейн, подогнав конструкцию по размеру. Завершающий этап в работе с механизмом — установка возвратной пружины на рычаг. Следует проверить работу привода и при необходимости отрегулировать.

Процедура снятия карбюратора с ваз 2108

Процедура снятия и установки карбюратора с ваз 2107 описана у нас на сайте тут.

Топливные шланги и обратный клапан

К установленному узлу питания необходимо подключить топливные шланги. Конструктивная особенность Солекса-21083 в том, что он имеет «обратку». Некоторые предпочитают её заглушить.

Однако, установить обратный клапан и тройник на бензошланг, будет более верным решением:

• это не займёт много времени, всего 5-10 минут;
• система способствует экономии топлива.

Тройник врезаем перед топливным фильтром. Затем, к тройнику присоединяем шланг с обратным клапаном, исходящий от карбюратора. Соединения бензошланга крепим на хомуты.

Подключение электромагнитного клапана

После того, как на ВАЗ 2107 поставили инородный карбюратор от модели ВАЗ 2109, необходимо обеспечить ему правильную работу. Предстоит сделать так, чтобы электромагнитный клапан работал от замка зажигания. Можно заглушить ЭПХХ и снять иглу, но тогда машина будет дёргаться при выключении двигателя.

Необходимые детали для операции:

• разъём коммутатора БСЗ в сборе (с проводами);
• электроразъём с фишкой на 4 контакта (в сборе);
• блок управления ЭПХХ;
• пара одноконтактных разъёмов в сборе.

К проводам коммутатора (методом цоколёвки) необходимо припаять провода 4к и 1к штепселя. Подробная схема указана на фото.

После проделанной операции, следует установить модифицированный блок на автомобиль.

Обогрев

На вновь установленный узел питания ДВС, необходимо подать подогрев дроссельной заслонки. Для этого, следует отсоединить шланг системы охлаждения от впускного коллектора и присоединить его на патрубок обогрева карбюратора. Все соединения закрепить хомутами. Для коллектора сделайте отдельный шланг. Благодаря обогреву карбюратора, на заслонках не будет намерзать иней в холодную погоду, приводящий к нестабильной работе двигателя.

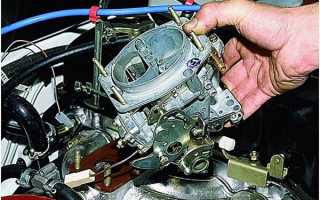

Как снять агрегат

Действительно, этот вопрос может застать врасплох неопытного владельца «шестёрки» или «семёрки». Но сама процедура демонтажа не считается сложной. Главное — запоминать или записывать места подключения разных шлангов, так как при первом опыте обратная установка может вызвать трудности.

Демонтировать карбюратор ДААЗ рекомендуется на холодном двигателе, так как устройство располагается прямо на впускном коллекторе.

Важно последовательно отсоединить топливные магистрали и провода

Подготовительный этап включает в себя снятие коробки воздушного фильтра, так как фильтр будет препятствовать свободному доступу к карбюратору. Дальнейшие работы занимают не более 10 минут:

1. Сначала от корпуса карбюратора отсоединяется два тонких провода — первый обеспечивает работу воздушной заслонки, а второй подключён к дроссельной.
2. Сразу же отсоединяется пружина возврата и её фиксатор.
3. Следующий шаг — отключение провода экономайзера принудительного холостого хода.
4. Ослабить хомутное соединение на широком патрубке подачи бензина и снять сам шланг. После него можно снимать шланг обратной подачи топлива.
5. От штуцеров в верхней части корпуса можно отсоединить вентиляционный и вакуумный шланги.
6. Далее возможен демонтаж самого блока карбюратора. Для этого необходимо открутить четыре гайки крепления и аккуратно вытащить со шпилек карбюратор вместе с прокладкой.
7. Открытое отверстие в коллекторе на время работ рекомендуется закрыть мягкими тканями или специальной заглушкой, которую можно приобрести в автомагазине. Это обеспечит чистоту мотора и исключит попадание внутрь силового агрегата грязи.

Этапы ремонта – что крутить и где настроить?

Поплавки в камере карбюратора должны быть параллельны друг другу. Если будут какие-то отклонения и неточности в работе поплавков, то топливо будет неравномерно распространяться по камерам. В камерах есть красные отметки на корпусе, которые отмечают допустимый уровень топлива.

Жиклеры выполняют впрыск топлива в двигатель. Нормальные рабочие жиклеры имеют три отверстия. При очень долгой работе и некачественном топливе они изнашиваются, вследствие чего топливо поступает в неправильном количестве. Регулировку жиклеров нужно выполнять постепенно. При замене закручивать их нужно с упором без применения значительной силы.

При регулярной эксплуатации автомобиля очень важной является своевременная чистка карбюратора Солекс. Настоятельно рекомендуется проводить ее хотя бы один раз в полгода

Это существенно продлит работу вашего карбюратора и обеспечит более комфортный ход вашего автомобиля.

Настойка холостого хода

• плоская отвертка;
• электронный тахометр.

1. Запускаем двигатель, прогреваем его до рабочей температуры, после чего глушим. Вдавливаем до упора «подсос», максимально открывая заслонку устройства запуска. Подключаем тахометр по тому же принципу.

2. Заводим мотор, включаем все осветительные приборы и вентилятор отопителя на полную мощность.

4. Если таким образом не удалось достичь необходимых оборотов, откручиваем винт качества, до максимального количества оборотов. Далее, вращаем винт количества, настраивая мотор на 900 об/мин. После этого винтом качества снижаем обороты до 800 об/мин.

Детально на видео

Подготовительные мероприятия

Если автомобилиста интересует регулировка карбюратора Солекс ВАЗ-2107 своими руками, он должен предварительно произвести ряд подготовительных действий.

Изначально нужно прогреть силовой агрегат до рабочего состояния (температура 85–90 градусов).

На следующем шаге нужно выжать до упора рукоятку приводного механизма воздушной заслонки, в народе называется это просто — «подсос». После этого заслонка, должна быть в положении, при котором воздушный канал полностью свободен, т. е. расположен по направлению движения воздуха.

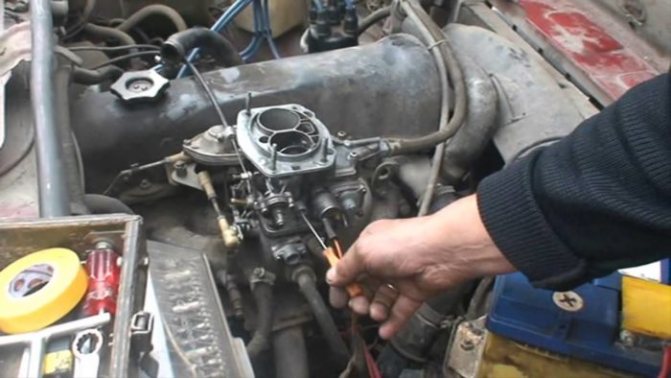

Установка карбюратора СОЛЕКС на ВАЗ классика

в этом видео рассказывается как правильно,при минимальных финансовых и временных затратах установить

…

Установка карбюратора Солекс на ваз классика (2106) ч.1

Сегодня Наиль Порошин расскажет и покажет основные нюансы установки

53-ого
Карбюратора
на Классику! Всем…

При наличии тахометра прибор должен быть подсоединён к заглушённому движку. В противном случае, при отсутствии агрегата, пункт следует пропустить. Плюсовая сторона устройства должна идти к катушке зажигания, а минусовая — к «массе» транспортного средства (кузову, мотору или минусу АКБ). Прежде чем подключать прибор, следует прочитать инструкцию по эксплуатации.

Последним действием должен стать запуск движка, включение дальнего света оптики и отопительного устройства.

Какие модели устанавливаются на автомобили ВАЗ 2106/2107

Все виды карбюраторных механизмов в оснащении ВАЗ 2106/2107 ориентированы на сокращение потребления горючего и придание машины максимальной динамичности. К тому же немаловажную роль играет и такой показатель, как экологичность. На протяжении десятилетия инженеры «АвтоВАЗа» отдавали предпочтение наиболее экологичным типам карбюраторов.

На современные ВАЗ 2106/2107, а также на выпускаемые машины прошлых лет устанавливались карбюраторы трёх различных моделей:

1. Производитель — Димитровградский автоагрегатный завод (или ДААЗ). Необходимо отметить, что предприятие выпускало карбюраторы по лицензии фирмы Weber. Конструктивно эти устройства были максимально простыми как в эксплуатации, так и в дальнейшем обслуживании. К тому же их основным преимуществом было обеспечение отличных скоростных показателей для автомобилей шестой и седьмой моделей ВАЗ. При этом карбюраторы ДААЗ потребляют очень большое количество бензина — от 10 до 14 литров на 100 километров пробега.
2. Производитель — ДААЗ, модификация «Озон». Это более продвинутая версия первого типа ДААЗа, которая имеет высокие показатели в плане экологичности. Устройство обеспечивает хорошие разгонные характеристики и потребляет менее 10 литров топлива на 100 километров пути. Однако недостатком такой модели считается оснащение его второй камеры. В её работе большую роль играет пневматический клапан, который в случае загрязнений или некачественной регулировки способен остановить работу карбюратора.
3. Производитель — ДААЗ, модификация 21053, которая производится по лицензии компании Solex. Один из самых современных видов карбюраторов для оснащения ВАЗ 2106/2107. Максимально экологичен и продуктивен. Обладает более сложной конструкцией, первый в линейке ДААЗ оснащён системой обратной подачи топлива, что делает его максимально экономичным. Однако «Солексы» требовательны к качеству бензина — иначе топливные жиклёры очень быстро забиваются.

Таким агрегатом оснащаются современные модели ВАЗ 2107

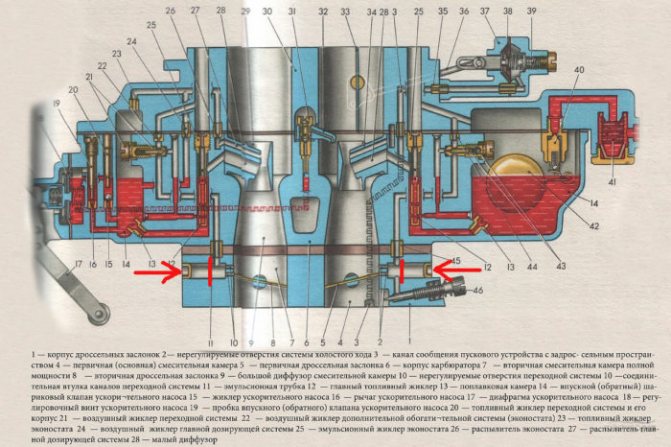

Общее в конструкции карбюраторов для ВАЗ «шестёрки» и ВАЗ «семёрки»

Карбюраторные механизмы, которыми оснащаются все модели ВАЗ 2106/2107 на протяжении всего периода выпуска авто, являются двухкамерными, то есть имеют две камеры внутреннего сгорания. Конструкционно все карбюраторы имеют три неделимые части:

• в верхней находится крышка устройства, которая защищает механизм от попадания грязи, и топливные штуцеры;
• средняя часть представляет собой корпус, внутри которого располагаются сами камеры и диффузоры, передаёт топливовоздушную смесь в двигатель;
• в нижней части размещается поплавковый отсек и заслонки дросселя.

В работе карбюраторов ДААЗ огромное значение имеют мелкие детали — прокладки, жиклёры, поплавок, экономайзер или заслонки. Все элементы системы взаимосвязаны между собой и наличие сбоев в одной части неизбежно приведёт к поломке всего устройства.

Карбюратор ДААЗ на ВАЗ 2106/2107 работает по следующему принципу:

1. Через впускной клапан в ёмкость поплавковой камеры попадает бензин.
2. Необходимый уровень горючего регулирует игла экономайзера принудительного холостого хода или экономайзера мощностного хода — в любом случае, топливо в камеру попадает в строго определённой пропорции.
3. Далее горючее отправляется в эмульсионную камеру № 1 через жиклёры.
4. В камере (или КВС) бензин дробится на мельчайшие части и смешивается с воздухом.
5. При повышении крутящего момента во время разгона может быть задействована и камера внутреннего сгорания № 2.
6. После образования топливовоздушной смеси насос направляет её в диффузоры, а через них — в мотор.

То есть главнейшей задачей карбюратора является формирование топливовоздушной смеси в строго выверенной пропорции для обеспечения бесперебойной работы двигателя.

Наличие множества мелких элементов обеспечивает надежность работы

Подготовка к работе по замене карбюратора

Просто так поменять местами узлы питания ДВС не выйдет, так как на ВАЗ 2107 другая система контроля и поставить карбюратор Solex от модели ВАЗ 2108 без доработок нельзя. Если у вас уже есть карб от «восьмёрки», то необходимо докупить монтажный комплект Солекса для «классики».

Он состоит из следующих элементов:

• трос воздушной заслонки от 2108-09;
• две тонкие прокладки под карбюратор (бумажная/паронитовая);
• одна толстая прокладка под карб из гетинакса;
• тройник для бензошланга;
• шланг топливный 80-90 см;
• клапан обратный 2108;
• кулиса акселератора с тягами для заслонки 2108-09;
• хомуты на топливный шланг 6-8 шт.

Для демонтажа и последующей установки узла питания потребуется инструмент. В него входят: пассатижи, ключи рожковые 7, 8, 10, 13 мм. Отвёртки: шлицевая и крестовая.

Для справки! Если автомобиль оснащён трамблёром старого типа, то следует смонтировать на транспортное средство бесконтактное зажигание. Дело в том, что Солекс 21083 смоделирован для эксплуатации на обеднённой смеси. Для её воспламенения потребуется усиленный заряд, который способна выдать катушка зажигания мощностью 25-30 кВт. Дополнительное условие — выкрутить свечи и установить зазор на электродах 07 – 0,8 мм.

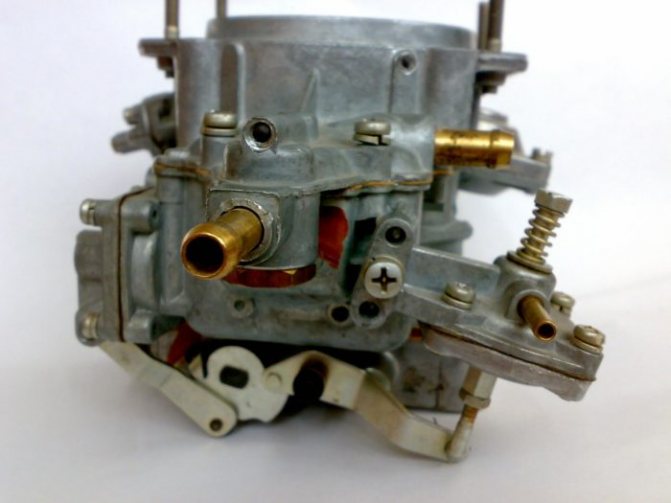

Основные неисправности Solex 21083

Есть неисправности, которые наиболее характерны для карбюраторов Солекс:

• засорение топливного жиклера ГДС;
• попадание соринок в систему холостого хода, особенно часто забивается жиклер ХХ в электромагнитном клапане;
• деформация нижней поверхности основного корпуса вследствие перегрева;
• выход из строя диафрагмы ускорительного насоса;
• дефект электромагнитного клапана;
• ослабление посадки диффузоров в корпусе.

Если деформируется корпус, между карбюратором и впускным коллектор подсасывает воздух, и мотор начинает работать с перебоями, так как топливовоздушная смесь обедняется. Холостой ход плохо поддается регулировке, и для исправления дефекта требуется шлифовать поверхность на наждачном круге. Если коробление поверхности значительное, шлифовка уже не поможет, требуется замена корпуса.

Диафрагма ускорительного насоса со временем может растрескаться, потерять эластичность, в ней появляются разрывы.

Проверить состояние диафрагмы достаточно просто, для этого снятие карбюратора не потребуется. Чтобы добраться до диафрагмы, нужно открутить 4 винта крышки ускорительного насоса и извлечь деталь. Проверяется состояние диафрагмы путем ее внешнего осмотра.

Основное количество автомобилей ВАЗ семейства «Самара», и частности ВАЗ-2109, с конвейера шли с карбюраторной системой питания, и только позже небольшая серия получила инжекторы. Карбюраторная система обладает простой конструкцией и достаточно надежна, но основной ее составной элемент – карбюратор требует периодической регулировки. ВАЗ-2109 и иные модели семейства комплектовались карбюраторами «Солекс», отличающиеся сравнительно простой технологией регулировок, выполнить которые может каждый автолюбитель.

Основных настроек карбюратора две – уровня топлива в поплавковых камерах и оборотов двигателя на холостом ходу (ХХ). Эти регулировочные работы проводят при нестабильности работы мотора на холостом ходу и еще при проявлении определенных симптомов неправильной работы системы питания:

Эти проблемы указывают на то, что уровень топлива в камере не в норме.

Введение

Любой автомобиль радует своего владельца до тех пор, пока с ним не начнут происходить какие-либо неприятности. Каждого водителя подобные обстоятельства, естественно, расстраивают. Если автомобиль не новый, то затраты на ремонт могут быть слишком большими, а самостоятельно решить вопрос очень сложно. Однако настоящие ценители ВАЗа пытаются изучить своего железного коня «от» и «до» и выполнять ремонтные работы самостоятельно. Это в первую очередь касается ремонта важных комплектующих, многих интересует установка карбюратора Солекс 21083 на ВАЗ-2107.

Самым популярным карбюратором для ВАЗ-2107 является Солекс

С момента выхода в свет автомобилей ВАЗ с карбюраторными двигателями на них устанавливались детали следующих производителей: Озон, Солекс, Вебер. Но наибольшей популярностью пользовались и продолжают пользоваться карбюраторы фирмы Солекс. Рассмотрим регулировку и настройка карбюратора этой марки немного подробнее.

Пневматический привод воздушной заслонки

Привод можно увидеть вверху корпуса Pierburg 2Е с правой стороны. Это небольшая пластмассовая фишка размером около 30-40 миллиметров в диаметре. Из нее выходят два пневмошланга. Один уходит в нижнюю часть карбюратора, другой — на тройник, затем на линию пневматической задержки и к впускному коллектору. Из небольшой коробки выходит тяга, которая вместе с тягой термопривода двигает воздушную заслонку. Пневматический привод Pierburg 2Е по замыслу немецких инженеров не подлежит ремонту. Но отечественные карбюраторщики решили данную проблему. Внутри находится резиновая диафрагма, которая связана с тягой, а также перепускной клапан — он открывается, когда мембрана находится в определенном положении.

Регулировка оборотов холостого хода

Осуществляемая своими руками настройка карбюратора Солекс на ВАЗ-2107 требует от производящего ремонт автолюбителя определённых знаний. Производитель рекомендует устанавливать в силовых агрегатах с карбюраторами 2108, 21081, 21083 компании Солекс обороты холостого хода, которые варьируются в пределах 750–800 в минуту

Очень важно добиться устойчивого функционирования системы в таком промежутке. Для этого необходимо вращать винт «количества» топливного раствора, одновременно выставляя частоту вращения коленчатого вала

Настройка требуемой частоты вращения зачастую обуславливает необходимость срочного регулирования подстройки винта «качества». В автомобилях, в которых подобные мероприятия производятся впервые, на вышеуказанном винте должна быть пластмассовая заглушка, установленная на заводе-изготовителе, — её целесообразно снять. Для этого может пригодиться шило или металлический крючок. При отсутствии и того и другого инструмента в ненужную деталь можно ввинтить саморез, после чего всё извлечь.

Чтобы регулировка или установка карбюратора Солекс 21083 на ВАЗ-2107 прошла успешно, манипуляцию следует осуществить в три приёма. Если этого будет недостаточно, действия можно повторить ещё несколько раз

Перед решением столь важной задачи нужно проверить правильность инсталляции момента зажигания, а также функциональность высоковольтных проводов. Если всё работает стабильно и не вызывает нареканий со стороны владельца, необходимо:

• посредством шлицевой отвёртки повернуть винт, отвечающий за «качество» топливной смеси, чтобы увеличить до максимального предела частоту вращения коленчатого вала мотора. Поворачивать агрегат необходимо в разные стороны, пока не будет определено «правильное» положение винта по достижению максимального значения частоты. Можно проводить регулировку на слух или по тахометру;
• поставить винт «количества» топливного «раствора» в такое положение, чтобы обороты достигали 900 в минуту. Прокрутка винта напрямую влияет на открытие дроссельной заслонки первой камеры, из-за чего начинают сильно «прыгать» вверх обороты. В противном случае, если винт провернуть против часовой стрелки, дроссельная заслонка будет закрываться, а обороты — падать. Главная задача регулирующего положение винта — определить его оптимальное местонахождение;
• завернуть «краник качества», добившись от системы 800 об/мин.

Если автомобилист не знает, как поставить карбюратор Солекс на ВАЗ-2107, после того как прежнее устройство себя изжило или потребовалась замена винта «качества», следует учесть одну важную особенность: перед регулированием приспособления винт нужно по часовой стрелке закрутить до упора, после чего вывернуть на 3 оборота и только после этого приступить к регулировке.

Как Поставить Карбюратор Солекс На Ваз 2107

Совет 1: Как установить карбюратор 2108 на ВАЗ 2107

• в качестве положил карбюратор 2108 на ваз 2107
• Как установить озоновый карбюратор
• Как установить зажигание без строба

• — ключ 13;
• — толстая теплоизоляция (10-15 мм) пластиковая прокладка;
• — паронитная прокладка на впускном коллекторе;
• — картон под карбюратор;
• — тонкий шланг для антифриза 80 см;
• — два зажима;
• — заглушки для неиспользованных насадок;
• — комплект адаптеров и стержней для привода ускорителей;
• — обратный клапан;
• — тройник;
• — Всасывающий кабель от 2108.

• Метки: как установить классический карбюратор солекс 2108
• как поставить один карбюратор на урал и где взять карбюратор?

Совет 2: Как положил

карбюратор

• Чтобы сменить карбюратор, вам понадобится новый карбюратор, несколько ключей для «8» и «13», хозяйственные перчатки.

• Оптимальный сайт такси

Совет 3: Как отрегулировать валы карбюратора

• Настройки карбюратора
• как отрегулировать карбюраторные валы 2107

Совет 4: увеличить мощность ваз

• — определить вариант увеличения мощности двигателя.

Совет 5: Как настроить бесконтактное зажигание

Использование бесконтактного зажигания позволяет повысить напряжение, подаваемое на свечи зажигания, и, соответственно, улучшить пусковые характеристики двигателя. В бесконтактной системе зажигания электронный выключатель используется для размыкания цепи низкого напряжения вместо переключателя, в котором выходной транзистор выполняет выходную схему.

• — бесконтактный трейлер;
• — переключатель;
• — катушка зажигания;
• — комплект проводов бесконтактного зажигания;
• — свечи;
• — инструмент (поз. 8 и 10 для установки барабана, поз. 13 для снятия и установки тележки, отвертки и дрели с металлическим сверлом).

Совет 6: Как настроить озоновый углевод

• — качество и количество винтов;
• — прибор для измерения СО;
• — отвертка.

Совет 7: Как улучшить карбюратор ВАЗ 2107

>

• инструмент, проволока, диффузор с маркировкой 4.5, бензин

• как заменить карбюратор 2107

READ Замена Прокладки Клапанной Крышки Змз 409

Совет 8: Как отрегулировать карбюратор на ВАЗ 21099

На всех моделях переднеприводных ВАЗов, в том числе ВАЗ-21099, карбюратор типа «»Солекс

Разница только в диаметре сопел, в зависимости от размера двигателя. Базовый холостой ход карбюратора.

Карбюратор регулируется только по рабочему времени и правильному времени зажигания

Установка карбюратора Солекс на классический ВАЗ

Это видео рассказывает, как настроить с минимальными финансовыми и временными затратами.

Установка карбюратора Солекс вместо Озона на ВАЗ классика.

Мой блог на Драйве 2.

Перед регулировкой снимите корпус воздушного фильтра, отсоедините кабель воздушной заслонки, кабель электромагнитного клапана и топливные шланги.

инструменты

Вам понадобятся: ключи на 8, 10, 13, крестовая отвертка, газоанализатор.

Регулировка карбона

В начале регулировки уровень топлива в поплавковых камерах проверяется и устанавливается. Линейка или суппорт измеряет расстояние от уровня топлива до плоскости разъема карбюратора; оно должно быть 25,5 мм.

Чтобы отрегулировать уровень топлива, удалите пять винтов с помощью отвертки и снимите крышку карбюратора. Поверните крышку горизонтально, плавайте вверх. Зазор между нижними концами поплавков и прокладкой должен быть одинаковым и составлять 0,5-1 мм. Если зазор не соответствует или отличается от нормы, отрегулируйте с помощью поплавковых рычагов.

Затем стартер отрегулирован. Перед установкой проверьте состояние мембраны, открутите четыре винта и снимите крышку. Дефектное отверстие должно быть заменено.

Полностью закройте воздушную заслонку и полностью нажмите на шток привода. Дроссель должен быть слегка приоткрыт величиной начального зазора. 3 мм. Если это не указанное значение, открутите контргайку на крышке и отрегулируйте зазор с помощью винта.

READ Как Заправить Кондиционер На Приоре

После замены крышки карбюратора привод дроссельной заслонки необходимо отрегулировать. Для этого полностью откройте дроссельную заслонку и полностью сбросьте ручку привода дроссельной заслонки в кабине.

Снимите направляющий стержень с корпуса до упора и затяните винт на рычаге демпфера привода. Потяните ручку привода внутрь, полностью закрыв воздушную заслонку. Выключите ручку снова. клапан должен полностью открыться.

Если этого не происходит, ослабьте болт, фиксирующий упор корпуса, и переместите корпус так, чтобы воздушная заслонка полностью открылась и закрылась.

Регулировка холостого хода

Контроль холостого хода обеспечивает минимальное содержание токсичных веществ в выхлопных газах. Регулировка выполняется на теплом двигателе с установленным воздушным фильтром.

С момента регулировки скорости холостой ход

Выполненная с помощью газоанализатора, эту работу лучше всего выполнять на станции. служба

Поверните винт, чтобы настроить пластиковый холостой ход на 750. 800 об / мин. Газоанализатор измеряет содержание СО в выхлопных газах. Показатель составляет 1% с допуском 0,3 процента.

При необходимости значение СО регулируется высококачественным винтом, закрываемым одноразовой пластиковой пробкой. Когда винт завинчивается, содержание CO уменьшается, а когда он отключается, содержание CO увеличивается;

Затем значение винта восстанавливает предыдущую скорость. холостой ход и снова проверяет содержание CO. Регулировка повторяется до тех пор, пока не будут получены оптимальные результаты. После регулировки резко нажмите педаль акселератора. двигатель должен увеличить скорость вращения, а после нажатия педали он не должен гореть.

• Регулировка карбюратора 2108. 21099

Совет 9: Как заменить карбюратор один инжектор

Установка системы с одним впрыском повышает эффективность системы распределения топлива в автомобиле, а также снижает шум в салоне за счет замены выпускного коллектора. Вы можете заменить карбюратор одним впрыском в специализированном автосервисе или сделать это самостоятельно в мастерской.

READ Как Правильно Обкатать Дизельный Двигатель После Капремонта

Подготовка к установке моно-выхлопной системы

Комплект для установки системы впрыска включает в себя впускной коллектор, блок управления, комплект усиленных топливных трубок, адсорбер топливного фильтра, выпускной коллектор лямбда-зонда и провода питания.

Перед установкой системы моновпрыска карбюратор снимается с двигателя автомобиля. Процедура разборки карбюратора описана в руководстве по эксплуатации автомобиля. Разборка карбюратора также включает в себя снятие педали, коллектора и воздушного фильтра.

Monoinjection

После снятия карбюратора на двигателе установлен впускной коллектор с топливными трубками. Разнообразие системы моновпрыска отличается по конструкции от системы карбюратора, которая была демонтирована на предыдущем этапе. При сборке коллектора необходимо использовать новый комплект прокладок, который повторяет форму соединительного фланца.

Затем устанавливается кабель системы управления, движение которого контролирует подачу топлива. Затем устанавливается электронный блок управления.

Лямбда-зонд ввинчивается в специальное отверстие на впускном коллекторе, с которого снимается защитная заглушка. Следующий шаг. проводка. Для защиты силовых проводов от негативного воздействия окружающей среды они экранированы полимерными трубками и закреплены изолентой.

В некоторых случаях для установки контрольной проводки может потребоваться большее отверстие в монтажном шкафу. Проводка системы моновпрыска соединена с блоком управления, бензонасосом, лампой зажигания и аккумулятором.

На заключительном этапе установлен воздушный фильтр. При выборе этого оборудования не рекомендуется использовать продукты других производителей, поскольку высота воздушного фильтра может помешать правильному закрытию капота.
