Назначение ремня ГРМ

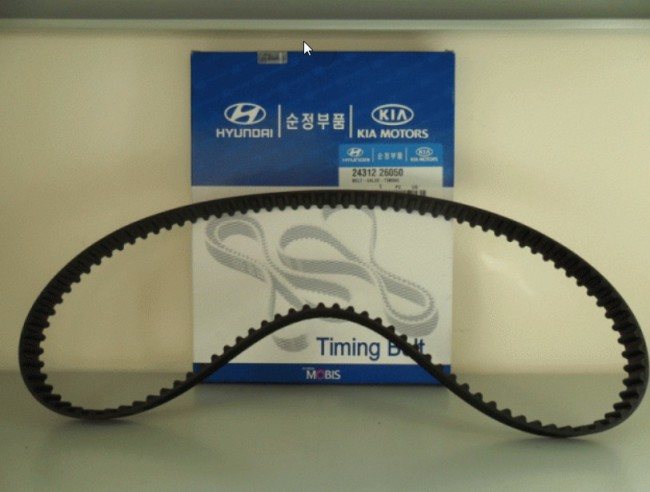

Ремень ГРМ для автомобиля Hyundai Accent
Оно состоит в том, чтобы передавать крутящий момент с коленвала на распредвал и обеспечивать их непрерывную синхронную работу. На каждом из этих валов есть зубчатые шкивы, а на ремне есть зубцы. Такое сечение ремня полностью исключает его проскальзывание на шкивах и обеспечивает надёжное сцепление.

Замена ГРМ и помпы на Акценте

Замена ремня ГРМ Hyundai Accent Инструкция

Признаки и причины замены

По мнению специалистов автосервисов, замена ремня ГРМ на Hyundai Accent должна производиться через каждые 50 тыс. км пробега. Та же цифра указана и в инструкции по эксплуатации автомобиля. Но сами владельцы этих машин рекомендуют делать это раньше — через каждые 40 тыс. км. Есть ряд признаков, указывающих на необходимость срочной замены ремня:

• Мотор автомобиля работает нестабильно, а из выхлопной трубы периодически вылетают клубы чёрного дыма.
• Мотор запускается с большим трудом (хотя тут следует оговориться: эта неисправность может быть связана не только с изношенным ремнём ГРМ).
• Наблюдается сильнейший перегрев мотора, сопровождающийся повышенным расходом моторного масла и антифриза.
• Во время работы мотора слышны характерные щелчки и другие посторонние звуки.
• На ремне ГРМ, между зубцами, появились трещины, различимые невооружённым глазом.
• При визуальном осмотре выяснилось, что в ремне появились небольшие продольные расслоения.

Это интересно: Почему у автомобилей увеличивается «аппетит»?

Основные сведения о ГРМ Хендай Акцент

Ресурс у ремня ограничен – рекомендуется производить замену каждые 60 тыс. км. Но нужно учитывать износ двигателя и его агрегатов. Поэтому дешевле будет ставить новый ремень каждые 45-50 тыс. км. пробега. А обрыв может закончиться плачевно – погнутся клапана, появятся трещины в головке блока, и многие другие неприятности. Можно сделать вывод, что замена ремня ГРМ требуется в двух случаях:
Цена новых ремней для Акцента:

Обязательно обращайте внимание на рекомендуемый производителем ремня срок замены. Превышать его не нужно. Обрыв может случиться в любой момент, даже при равномерном движении. Мотор останавливается и не заводится, стартер вращается со скоростью, большей, чем обычная. Поэтому лучше поменять весь привод, не дожидаясь, когда ремень сам порвется.

Рекомендуется ставить ремень ГРМ оригинальный, несмотря на его высокую стоимость. На Акцентах устанавливаются заводом два производителя – GATES и DONGIL. Оба корейского производства, имеют только положительные отзывы и являются эталоном с точки зрения качества изделий. DONGIL имеют немного меньшую стоимость, но качество на высоком уровне.

Инструкция

Необходимые инструменты

1. Комплект рожковых ключей.
2. Комплект торцовых головок с воротком.
3. Домкрат.
4. Новый ремень ГРМ.
5. Отвёртка с плоским жалом (средних размеров).

Последовательность действий

1. Открывается капот автомобиля и с помощью рожкового ключа на 10 ослабляются 4 болта, расположенные на шкиве помпы.

   Виден вал помпы с 4 болтами, которые необходимо ослабить

2. Ослабляется нижняя гайка на генераторе (она там одна). После этого натяжение генераторного ремня снижается и он легко снимается вручную.
3. С помощью торцовой головки на 10 снимается верхняя половина защитного кожуха ГРМ.

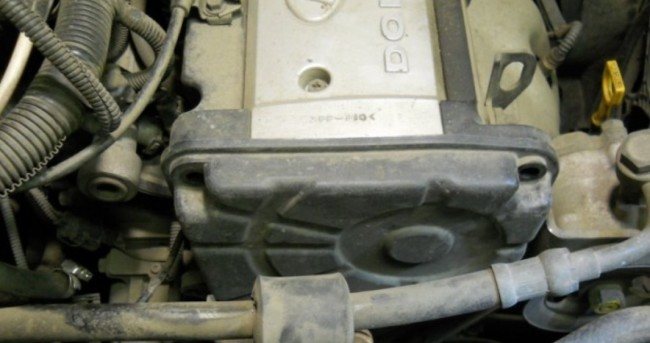

   Верхняя крышка кожуха ГРМ, болты выкручены, можно снимать

4. Теперь правое переднее колесо автомобиля поддомкрачивается и снимается. Открывается доступ к пластиковой защитной панели, за которой находятся шкивы ГРМ.
5. Шкивы необходимо установить в точном соответствии с метками (метка на каждом шкиве должна совпадать с меткой на корпусе ГРМ). После правильного выставления валов по меткам 1 цилиндр двигателя устанавливается в верхнюю мёртвую точку.

   Нижний шкив совпадает с меткой в виде буквы «Т»

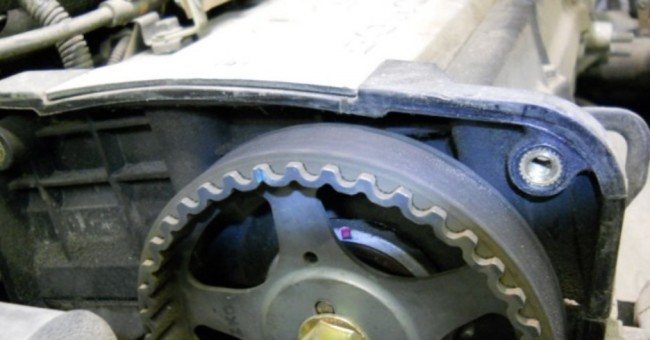

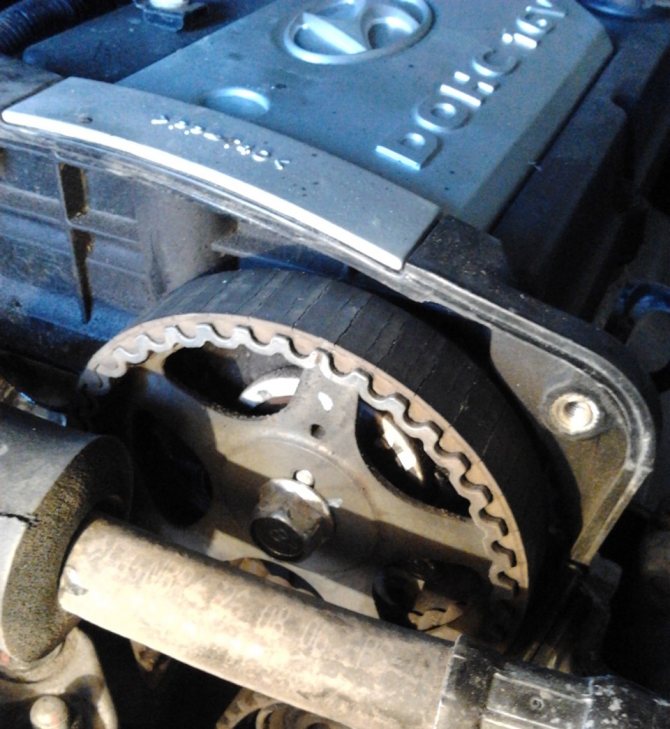

   Метка на шкиве вала совпадает с красной меткой на корпусе

6. Теперь откручиваются винты крепления шкива коленвала и шкив снимается. Открывается доступ к болтам, на которых крепится нижняя половина защитного кожуха ГРМ.

   Болты нижней защитной крышки кожуха откручены, крышка снята

7. С помощью торцовой головки на 14 откручивается винт на обводном ролике. После этого натяжение ремня ГРМ слабеет, и он легко снимается. Затем с помощью головки на 12 откручиваются все винты на натяжном ролике.
8. Перед установкой нового ремня все снятые ранее ролики устанавливаются на штатные места, причём монтироваться они должны так, чтобы метки на их шкивах и на корпусе ГРМ совпадали. Это обязательное условие. После установки всех роликов коленвал проворачивается на 3-4 оборота, при этом тщательно отслеживается совпадение меток. Расхождения недопустимы. Если их нет — устанавливается новый ремень ГРМ, после чего производится обратная сборка всех узлов.

Замена ремня на Акценте

Необходимо осуществлять проверку ремня ГРМ хотя бы один раз в 30 тыс. км. пробега, но замену проводить необходимо после 75 тысяч. Стоит заметить, что при редкой эксплуатации автомобиля замена ремня ГРМ должна производиться примерно один раз за три года.

При простое он теряет свою эластичность, может покрываться микротрещинами, что впоследствии приведет к неожиданному обрыву. Поэтому за ГРМ Хендай Акцент нужно постоянно следить и не упускать из виду даже малейшие детали.

Перед заменой ремня на Хендай нужно провести некоторые подготовительные работы. Сначала снимается защита ДВС. После этого выкручиваются болты, крепящие кожух отсека ременного привода. На коленчатом вале расположен шкив, от которого приводятся в движение:

• генератор;
• компрессор кондиционера.

На Акценте каждый этот агрегат оснащен отдельным ремнем. Не очень удобно, так как необходимо будет ослабить три привода. На приводах ГУРа и компрессора установлены специальные ролики для натяжения. А вот последний ремень натягивается и ослабляется при помощи движения самого генератора.

Когда все ремни сняты, можно приступать к дальнейшим действиям. Чтобы поменять ремень ГРМ Hyundai Accent, вам потребуется поставить перекладину в пространстве под капотом, так как нужно снимать подушку в боковой части ДВС. Первым делом после подвешивания мотора снимается шкив, приводящий в движение вспомогательные агрегаты. Теперь осталось только ослабить натяжной ролик ГРМ, чтобы ремень провис.

Снимается он просто, достаточно только потянуть его в сторону от мотора. А теперь можно действовать двумя способами. Если валы не вращались, то без особых забот ставьте новые ролики и ремень. Но лучше провести установку по меткам. Даже на 16-клапанных моторах у Hyundai Accent только один шкив, служащий для привода распредвалов. В нем находится небольшое отверстие.

Его требуется совместить с расположенной на блоке ДВС меткой. Еще имеется метка и на шкиве коленчатого вала. Выполнив все эти несложные регулировки, можете приступать к установке и натяжению ремня ГРМ роликом. Сборка производится в обратной последовательности. Рекомендуется заменять помпу при проведении работ.

Ресурс жидкостного насоса больше, нежели у ремня ГРМ. Но разница в цифрах мала, поэтому лучше подстраховать себя. В противном случае возможен неравномерный износ ремня ГРМ, его «съедание» с одной стороны. При замене помпы потребуется выполнить еще и слив жидкости из системы охлаждения. Сделать все это самостоятельно под силу практически любому автовладельцу.

Особенности работы на 8- и 16-клапанных моторах

• Как известно, автомобили Hyundai Accent комплектуются как 8-клапанными, так и 16-клапанным моторами. Инструкция по замене ремня ГРМ, приведённая выше, соответствует 16-клапанным автомобилям. Подойдёт она и для 8-клапанных моделей, поскольку последовательность действий будет такой же. Есть лишь один нюанс: длина ремня ГРМ. На 8-клапанных моделях он на 2 см короче. И этот момент нужно обязательно учитывать при покупке (как правило, на упаковках ремней Hyundai Accent указывается, для каких моторов они предназначены).
• Покупая ремень, следует тщательно его осмотреть, а главное — его необходимо проверить на изгиб. Сделать это не составит труда, так как эти ремни продаются в прозрачных полиэтиленовых упаковках. Если при сильном перегибе у основания зубцов видны тонкие, волосовидные поперечные трещины, от покупки такого ремня следует воздержаться. Этот дефект может появляться на старых ремнях, изготовленных несколько лет назад. Поэтому при покупке стоит обращать внимание не только на состояние самого ремня, но и на дату его изготовления (она обычно указывается на упаковке)
• Соблюдение меток при установке нового ремня — важнейшее условие. Если валы в двигателе будут выставлены неверно, то при запуске двигателя все его клапаны будут повреждены. Схема меток ГРМ для Hyundai Accent приводится ниже.

Это интересно: Неисправности лампы зарядки аккумулятора: причины и способы устранения неполадок

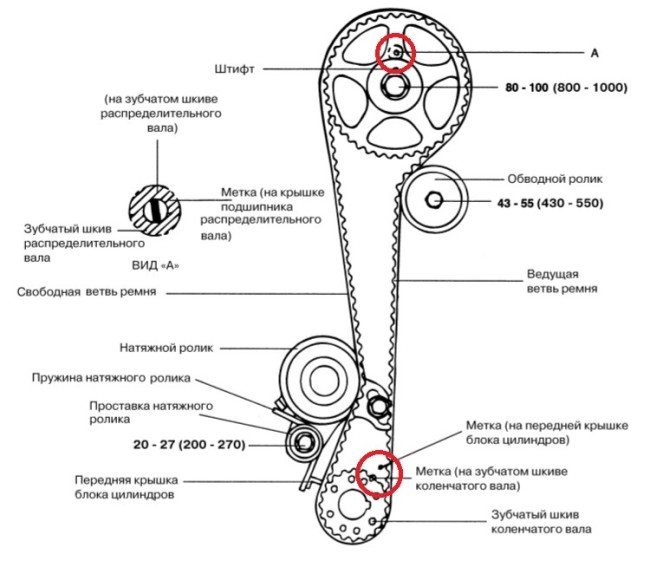

Схема расположения меток на шкивах ГРМ

Как видно из этой статьи, замена ремня ГРМ — процедура долгая. Начинающему автолюбителю она может показаться слишком сложной. Тем не менее ничего сложного в ней нет, особенно если в точности следовать изложенной выше инструкции. Ключевых моментов два: нужно купить правильный ремень, а потом точно выставить метки на шкивах. Остальные операции никаких затруднений вызвать не должны.

Копирайтер с пятилетним стажем. (1 голос, среднее: 4 из 5)

Замена ГРМ Hyundai Accent

Замена ГРМ Hyundai Accent

Ремень ГРМ Hyundai Accent

Чтобы произвести замену ремня ГРМ необходимо поднять машину на подъемник или загнать ее на яму. Кроме того, с ремнем ГРМ рационально будет произвести замену всех роликов механизма, иначе, это может привести к скорому износу нового ремня, т.к старые ролики будут уже с износом и могут не выдержать нагрузки.

Ничего сложного в процедуре замены ремня ГРМ нет, однако, следует быть предельно внимательным и четко соблюдать технологию, все рекомендации и определенную последовательность. Проконтролируйте, чтобы все метки при замене совпадали и при снятом ремне не крутите коленвал и распредвалы, есть и другие рекомендации, но о них чуть ниже.

Замена ремня ГРМ

Видео

Важно!

Если вы не никогда не занимались самостоятельной заменой ремня ГРМ и не уверены, что справитесь, доверьте эту работу профессионалам и отвезите машину на сервисную станцию, а если, вы не из робкого десятка, и способны сами справиться с возникшей необходимостью замены, давайте детально рассмотрим нюансы, которые пригодятся в процессе.

Полезные советы

Натяжной и обводной ролики

Когда менять ремень ГРМ

Исходя из долгой практики, появились некоторые дополнения к рекомендациям завода-изготовителя по интервалам проведения плановых замен и ремонтов.

Для автомобилей российской сборки или адаптированных под наши дороги и климатические условия, производить плановые ремонты требуется немного раньше, чем установлено заводскими стандартами.

Например, замена ремня ГРМ на Hyundai Accent, выпущенном в России, потребуется при пробеге – 50000 км.

Как определить неисправность ремня ГРМ

Для водителя с опытом не трудно будет определить появившийся характерный свист или скрип, издаваемый ремнем ГРМ и указывающий на его скорую замену.

Еще очень важно следить за внешним состоянием ремня, периодически осматривать его на возможно появившиеся потертости, надрывы, трещины и другие повреждения.

Помните, неправильная установка ремня ГРМ или несвоевременная его замена ведет к обрыву ремня, а впоследствии, к загибу клапанов, пробитым поршням и дорогому ремонту двигателя.

Выбираем ремень ГРМ для Hyundai Accent
