Приветствую автолюбители. Сегодня расскажу, как повысить напряжение на генераторе авто простым способом, если оно, по каким то причинам не соответствует норме 14,4 вольт.

Так вот, что бы решить эту проблему существует очень простой способ повысить напряжение генератора диодом, который мы просто добавим в основную схему генератора.

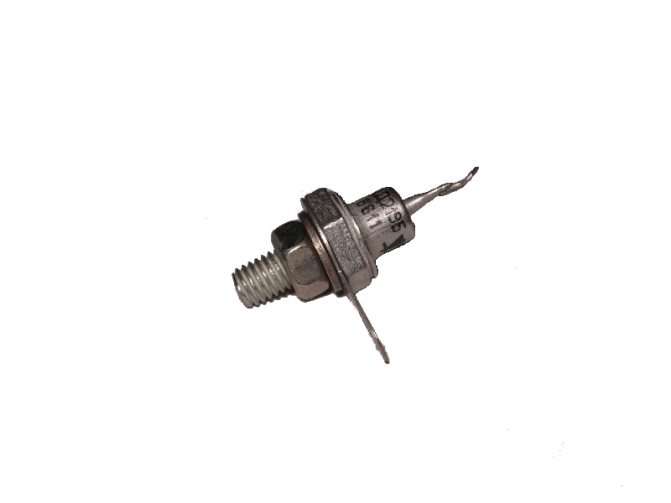

Для этой цели подойдут диоды 2Д219; 2Д 213 (диоды естественно имеют буквенный индекс).

Именно буквенный индекс диода и будет отвечать за количество необходимого падения напряжения на этом диоде.

Используемые диоды должны быть с напряжением пробоя порядка 20 вольт и током не менее 5 ампер, падение напряжение на диоде должно быть в пределах от 0,6 вольт до 1,2 вольт (тут уже надо смотреть на сколько вам необходимо подымать напряжение).

Наверно для тех, кто не разбирается в электричестве, вообще ни чего не понятно. Попытаюсь объяснить попроще.

Предположим, что ваш генератор выдает при частичной нагрузке 13,3 В — 13,5 В, а это недопустимо мало для подзаряда АКБ и в свою очередь АКБ в скором будущем просто не сможет дать необходимой энергии для того, что бы завести автомобиль.

А вот если использовать диод для повышения напряжения генератора порядка 1 В-1,1 В то все станет на свои места.

Напряжение на выходе генератора увеличиться за счет уменьшения напряжения подаваемого на вывод питания регулятора напряжения, таким образом регулятор, как бы не дополучает напряжение, для того, что бы работать в заданных пределах. Напряжение гасится на диоде и тем самым регулятор увеличивает напряжение на возбуждение (на щетках), ну а генератор в свою очередь выдает напряжение выше именно на ту величину, на которую мы погасили диодом. Вот как то так.

На рисунке изображена стандартная схема включения генератора в систему питания автомобиля, здесь отсутствует диод для повышения напряжения генератора.

Силовые диоды обозначены зеленым цветом, диоды питающие регулятор напряжения обозначены синим цветом, желтый квадратик и есть сам регулятор напряжения, красным цветом обозначена лампочка в панели приборов (зарядка АКБ), фиолетовый прямоугольник это нагрузка (она является переменной величиной).

На этой схеме уже присутствует диод, который установлен в разрыве между выводом питания регулятора напряжения и запитывающими его диодами генератора.

А теперь давайте рассмотрим, как повысить напряжение генератора.

Ток от АКБ бежит через лампочку (которая загорается) и дальше через наш диод для повышения напряжения генератора запитывается регулятор напряжения, который открывает свой внутренний транзистор на всю катушку, и ток начинает проходить через щетки, а так, как щетки установлены на якорь генератора, то обмотка ротора соответственно тоже находиться под напряжением. И для того, чтобы генератор заработал его просто надо начать крутить по средствам двигателя.

Как видно из этой схемы лампочка потухнет в виду того, что с обоих сторон на нее придет одинаково положительное напряжение.

А вот диод для повышения напряжения генератора на себе посадит, какое то количество вольт (в зависимости от того, какой диод вы выберите), а регулятор соответственно это напряжение и недополучит.

А это значит, что тот самый внутренний транзистор регулятора напряжения будет открыт немного больше (т.е. именно на те вольты, которые мы не дадали регулятору напряжения).

Это похоже на обман регулятора напряжения, бортовая сеть получает необходимое напряжение 14,4 вольт, а регулятор думает, что оно меньше в бортовой сети и поэтому добавляет его. Ну в общих чертах, как повысить напряжение на генераторе авто с помощью диода думаю разобрались.

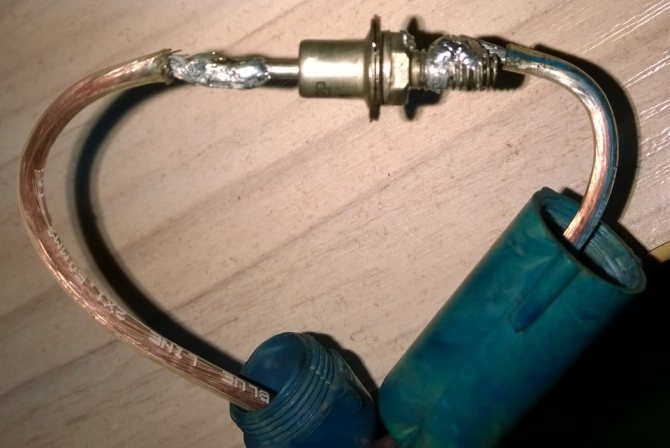

На рисунке видно, куда и как диод необходимо мудрить. Какую композицию сделаете вы зависит только от вас, хотите внутри генератора хотите снаружи.

Диод в схему

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Установка диода с тумблером – самый простой способ увеличить напряжение. Тут не нужно заморачиваться, искать много информации в книжках и т.п. Все максимально доступно, никаких особых сложностей.

Этот вариант увеличения напряжения, несмотря на простоту, дает самый надежный результат. Подходит идеально для отечественных, вазовских моделей авто.

Целью данного способа увеличения напряжения в бортовой сети автомобиля является обман регулятора, который находится внутри генератора. Как известно, на старых отечественных моделях авто (копейка, Ваз 2105 и т.д.) просадка напряжения порой доходит до критичных значений – бывает, и до 12.5 вольт опускается. Аккумулятор, понятно, заряжаться при таком напряжении не будет.

Регулятор напряжения – это те же щетки, таблетка, шоколадка – названий много, но это один и тот же элемент, который отвечает за регулирование напряжение в генераторе. На наших отечественных автомобилях, преимущественно старого года выпуска, таблетки стоят плохого качества. Они плохо регулируют вольтаж, и как было сказано выше, порой значение тока просаживается ниже плинтуса.

Итак, что нужно сделать – вставить дополнительный диод в цепь. Этим мы добьемся следующего: насколько на диоде будет понижено напряжение, настолько регулятор будет повышать общий ток в цепи.

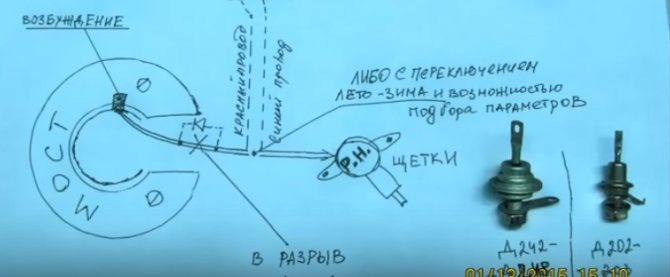

Интегрировать диод можно несколькими способами. Один из лучших – дистанционно. Берется простой тумблер, устанавливается где-нибудь в удобном месте.

Очевидно, что тумблер следует провести через провод на генератор. Вставить диод можно в прорезь моста генератора, в том месте, где проходит проводок с обмотки возбуждения на регулятор. Т.е, диод просто врезаем в проводок между мостом и регулятором.

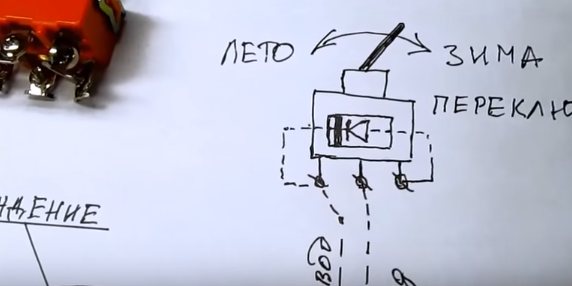

К диоду выводим отдельно тумблер через два провода, как показано на фото ниже.

Когда напряжения в бортовой сети достаточно, например, в летнее время, диод просто установлен, не задействован. Если тока мало, достаточно включить тумблер, активировав диод. Таким способом, мы обманываем регулятор.

Диоды можно использовать следующие.

Подойдут также их аналоги, например, импортные. Они намного компактнее, изготовлены из пластмассы (корпус). Отечественные – металлические.

С помощью диода можно обеспечить падение напряжения в 0.9 или 1.2 вольт. Таким образом, если просадка получается до 13-13.6, то примерно 1 вольт будет регулятором добавляться. Для зимних нагрузок это нормально. Стандартная просадка регулятора должна быть до 13.8 вольт, не ниже. При таком значении аккумулятор может еще заряжаться, но если вольтаж будет меньше – уже нет.

Особенно критично падение вольтажа ниже стандартных значений для современных кальциевых АКБ. Дело в том, что низкая просадка убивает такие батареи, они портятся. Естественно, не рекомендован и повышенный показатель напряжения. Он должен быть не больше 14.6 вольт (подробнее об этом в таблице, в конце статьи).

Генератор ВАЗ — повышаем напряжение в бортовой сети.

Проблема с перезарядкой сети (как устранить) ВАЗ 2101-2107

Напряжение генератора под нагрузкой

Чтобы убедиться в работоспособности источника питания, рекомендуется выполнить проверку под нагрузкой.

Для начала вспомним, что напряжение бывает трех видов:

• Номинальным — указывается в инструкции по эксплуатации. Оно составляет 12 Вольт. Этот показатель далек от реального значения U.
• Фактическим. Здесь речь идет о параметре напряжения после установки, подключения и начала пользования АКБ автомобиля. В среднем этот параметр 12.6-13,2 В (об этом упоминалось выше).
• Под нагрузкой. Здесь параметр напряжения, которое выдается генератором, может меняться.

Наличие нагрузки позволяет убедиться в исправности аккумулятора и генератора.

С виду исправная батарея, имеющая на выходе 12 В, может существенно «подсаживаться» после включения потребителей. В процессе проверки применяется дополнительное устройство — нагрузочная вилка, позволяющая обеспечить повышенную нагрузку на АКБ.

Если емкость вашего аккумулятора составляет 60 мА*ч, величина нагрузки должна быть равна 120 А. Продолжительность подключения — 3-5 секунд.

Об исправности источника питания можно говорить, если напряжение не опускается ниже 9 Вольт. Если же параметр снизился до 5-6 В, это свидетельствует о полном разряде АКБ. После проверки под нагрузкой напряжение должно вернуться до уровня 12,2-12,4 В.

При обнаружении сильной просадки необходимо проверить АКБ, а после еще раз повторить эксперимент с вилкой. При отсутствии просадки можно говорить об исправности батареи.

Для проверки генератора можно поступить следующим образом — завести машину, включить максимум потребителей, после чего выполнить измерение. Напряжение должно быть 13,5-14 В.

Если оно ниже, это свидетельствует о выходе из строя генератора. Нижним критичным пределом является 13,0 В.

Если напряжение генератора автомобиля сильно низкое, не торопитесь делать выводы — убедитесь, что контакты на АКБ не окислились. Если это так, протрите их с помощью шкурки.

Про регуляторы

Конструктивно таблетки, контролирующие напряжение в генераторе, способны повышать ток до 13.6 вольт. Известно, что существует две схемы подключения регулятора: старая и новая.

Старая схема – это более надежный вариант, не слишком повышающий напряжение, но и не позволяющий ему опускаться до критичных значений. А вот новая – хотя она полностью скопирована со старой, имеет много недостатков.

Хронический недозаряд АКБ – это именно тот самый недостаток новой схемы. Проблематичным становится запуск двигателя в холодное время года. Владельцам приходится ставить предпусковые подогреватели или придумывать что-то еще.

Некачественные регуляторы заставляют АКБ поглощать энергию только летом, т.е, при плюсовой температуре. Зимой же, особенно если совершать короткие пробеги на авто, батарея не успевает прогреваться, хотя бы до 0, и периодически разряжается.

Опытные автомобилисты рекомендуют зимой проезжать не меньше 20-30 минут, чтобы восстановить АКБ.

Итак, как же решается проблема? Очевидно, что наилучший вариант – повысить напряжение в бортовой сети, а как это сделать? Необходимо заставить таблетку «поверить», что якобы в сети низкое напряжение. Тем самым, мы добьемся того, что ген будет выдавать недостающий вольтаж.

Низкое напряжение в бортовой сети автомобиля может быть вызвано наличием большого количества потребителей. Например, если используется мощная акустическая система с сабвуфером и усилителем, спады напряжения неизбежны.

Вместо диода использовать можно также специальные регуляторы, которые выдают три значения вольтажа, в зависимости от температуры воздуха: 13.2, 13.9 и 14.5 вольт. Получается три режима: летний, весна/осень и зима.

Рекомендуем к просмотру таблицу, где приведены данные о нормальном заряде АКБ и стандартной работе генератора.

Степень заряженности АКБ	Заряжать АКБ зарядным устройством	Работа генератора
12,72 вольт — 100%	Если ЭДС— меньше 12,6 В	норма — от 13,6 В — до 14,4 В
12,50 вольт — 75%	Uнагрузки —меньше 9 В ( нагрузочная вилка)	меньше 13,6 В – недозаряд(плохо)
12,35 вольт — 50%	Плотность электролита— меньше 1,25г/см	больше 14,4 В – перезаряд. (тоже плохо)
12,10 вольт — 25%

Эффективность диода, повышающего напряжение в бортовой сети, не подлежит сомнениям. Так делают почти все опытные автомобилисты, владельцы отечественных моделей. После этого, машина будет легко запускаться не только летом, но и зимой. Высокий ток – четкая зарядка.

Забудьте о штрафах с камер! Абсолютно легальная новинка — Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Сегодня многие автолюбители устанавливают на свою машину различное дополнительное оборудование. Это может негативным образом сказываться на зарядке генератора, а также бортовом напряжении автомобиля.

Возникает вопрос: как повысить зарядку на генераторе ВАЗ 2114? Для этого может потребоваться приложить массу усилий, однако ничего сверхсложного в этом нет.

Напряжение генератора на ХХ

Для проверки работоспособности генератора необходимо завести двигатель и измерить напряжение на клеммах АКБ. Нормальное U составляет 13,5-14 В.

Если этот параметр возрастает выше 14,2 В, можно сделать вывод о снижении заряда батареи и переходе генератора в усиленный режим заряда.

Такая ситуация возникает в редких случаях, когда аккумулятор разрядился из-за длительного простоя на холоде или подключенной нагрузки.

Возможны ситуации, когда электроника автомобиля не допускает повышения напряжения генератора, опираясь на температуру окружающего воздуха.

Повышение уровня U, которое поступает на АКБ от генератора, не критично. Если электрооборудование машины исправно, уже через 5-10 минут напряжение заряда снизится до необходимого уровня в 13,5-14,0 Вольт.

В случае, когда U не снижается, необходимо приступать к ремонту цепи питания или генератора. В противном случае дело закончится выкипевшим электролитом.

Если при работающем моторе на ХХ генератор выдает напряжение 13,0-13,4 В, это свидетельствует о проблемах с АКБ (последний не берет часть заряда).

Лучший способ повысить напряжение своими руками

Как повысить напряжение генератора ВАЗ 2114? Существует один вариант, которые можно назвать самым простым. Его главный недостаток заключается в высокой стоимости. В частности, придётся расстаться с большой денежной суммой только для того, чтобы приобрести генератор повышенной мощности.

Также придётся приобрести и произвести замену аккумуляторной батареи. Она должна быть более ёмкостная. В противном случае может возникнуть проблема с напряжением. В итоге это станет причиной полного разрушения внутренних сот.

Дополнительная информация. Несмотря на действенность данного способа, он очень дорогой, поэтому вряд ли подойдёт большинству владельцев автомобиля.

Электрические схемы и показатели

Для повышения напряжения еще больше, хотя бы до 14 вольт, необходимо монтировать диод в цепь D, регулятора напряжения. Подходит любой диод с напряжением пробоя 20В и током не менее 5А. Падение напряжения желательно не больше 0.6-0.7В. Отлично подходит диод 2Д219Б.

2Д219А	15	10	0.6(10А)	20 (15В)	КД-11
2Д219Б	20	10	0.6(10А)	20 (20В)	КД-11
2Д219В	15	10	0.45(10А)	20 (15В)	КД-11
2Д219Г	20	10	0.45(10А)	20 (20В)	КД-11

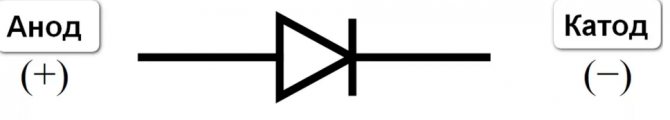

Рассмотрим, принципиальные схемы диодов:

Особенности установки диода в аккумулятор

Совет. Данный метод лучше всего подходит для решения проблемы недостаточного напряжения в бортовой сети. Для того, чтобы проблема была решена как можно скорее, следует выполнять все действия последовательно.

• сначала нужно демонтировать крышку генератора. Сделать это предельно просто, поэтому на эту операцию не придётся тратить много времени;

На этом первый этап работ закончен. Следует проверить то, насколько точно были выполнены все процедуры. Если были допущены какие-либо ошибки, то их следует незамедлительно исправить, иначе возможно возникновение любых неприятных последствий.

Когда с проверкой будет закончено, можно перейти ко второму этапу работ.

Теперь нужно произвести установку ограничителя для проводов типа «мама» и «папа».

В результате напряжение в полностью загруженной сети должно составить примерно 12.3 В. Этого будет вполне достаточно для нормальной работы всех установленных в автомобиле устройств.

Если же у автомобилиста возникает необходимость в повышенном напряжении, которое может достигать 14 В, то нужно произвести монтаж диода в цепь D. Для этого подойдёт любой диод, имеющий напряжение 20 В. Сила тока подобного диода должна достигать 5 А.

Повышаем напряжение зарядки генератора

Тема может и не новая, но по сей день актуальная. В сети описано множество способов повышение напряжения заряда аккумулятора. На авторство не претендую, но данный способ не встречал и хочу поделиться своим опытом переделки «таблетки» генератора.

Как известно, в зимнее время при включенных потребителях напряжение бортовой сети падает до 12,8-13,5 В и соответственно недозаряжает АКБ. Я пошел, как считаю, по наименьшему пути сопротивления, путем включения вольтдобавки в электронную схему стабилизатора (таблетку).

Стабилитрон VD1 обеспечивает стабилизацию половины напряжения возбуждения генератора, таким образом при добавлении диода на нем возникает дополнительное падение напряжения, что обеспечивает отключение напряжения возбуждения генератора при большем напряжении.

Ну а теперь как на практике все это осуществить.

Берем реле регулятор, высверливаем заклепки и снимаем крышку.

Аккуратно удаляем компадум с платы, можно отверткой, можно жесткой щеткой. Нужный нам стабилитрон (для тех кто не совсем знаком с радиотехникой) стеклянная колбочка с полоской. Полоска обозначение «Минус». Выпаиваем стабилитрон и припаиваем к нему диод «минус к минусу». Получившуюся сборку впаиваем обратно.

Вот что получилось. Далее все заливаем герметиком и закрываем крышку. Можно продублировать винтами.

При использовании диода 1n004 напряжение зарядки без нагрузки 14,8 вольт. При всех включенных потребителях 13,8 -14,2 В.

Автор; Александр Родин Щелково, Московская область

Проблемы с напряжением аккумулятора зимой

Как увеличить зарядку генератора на ВАЗ 2114 в зимнее время года? Это ещё одна проблема, которая касается холодного времени года. Дело в том, что зимой аккумулятор может не успевать прогреваться. В результате он постоянно разряжается.

Чтобы не допустить подобной ситуации, следует прогревать его хотя бы до 0 градусов по Цельсию. Для того, чтобы прогреть аккумулятор до нужной температуры, следует подождать хотя бы 20 минут. В это время нужно ехать, а не стоят в пробке, иначе толку от этого не будет.

Финальные замеры напряжения и результаты

После того, как закончился монтаж, и вся электрическая цепь работает, были сделаны замеры напряжения на холостом ходу работающего двигателя. Результаты превзошли сами себя, во всей электроцепи напряжение повысилось.

Рассмотрим, таблицу результатов полученных замеров:

Нагрузка	Напряжение до	Напряжение после
без нагрузки	14.2	14.45
+габариты	13.8	14.45
+ПТФ	13.7	14.4
+ближний	13.6	14.35
+отопитель	13.5	14.3
+Вентилятор	13.4	14.2
+дальний	13.2	14.1
+обогревы	13.1	14.0
+отопитель max	12.9	13.95

Полезное видео

Дополнительную информацию вы сможете получить из видео ниже:

Многие автомобилисты сталкивались с таким понятием, как низкое напряжение в сети. Виновником ситуации становился генератор, который выдавал недостаточное количество тока. Можно ли каким-нибудь способом увеличить напряжение, выдаваемое агрегатом? Как увеличить мощность генератора, не повредив цепь и общую систему.

Как поднять бортовое напряжение-очень просто.

Куда же и каким образом ставится диод в цепь РН на генераторе, чтобы поднять напряжение в сети автомобиля и лучше заряжать аккумулятор ? Вот предлагаю простое решение, поднятие бортового напряжения, практически не куда не залезая в машине и ее схемы. Поискал в своих архивах и не нашел того материала, откуда я вычитал это решение. “Конструктивно регуляторы напряжения имеют верхнюю планку в 13.6В. Это обуславливается «старой» схемой подключения, с которой была скопирована новая и «благополучно усовершенствована». В ней необходимое напряжение бортовой сети, подаваемое на регулятор для сравнения, проходило через цепочку проводов. На них то оно и падало до нормы. По новой схеме мы имеем хронический недозаряд аккумулятора. Что с приходом зимы делает довольно-таки проблематичным запуск двигателя на морозе. А вот если поставить предпусковой подогреватель, запустить движок будет намного проще.

Нормальное напряжение

Какое должно быть нормальное напряжение в бортсети? Напряжение в бортовой сети автомобиля 12 В должно составлять 14.2-14.4 Вольта. Это касается всех транспортных средств, начиная от Запорожцев и заканчивая Гелендвагенами. Такой параметр должен быть при запущенном двигателе под нагрузкой.

Если наблюдается просадка напряжения, вызванная недостаточным зарядом аккумулятора на 12 вольт, то при включении, например, оптики, этот параметр будет ниже 14 вольт. Все потому, что обмотка возбуждения генераторного устройства питается от батареи посредством обратной связи. И если АКБ будет не до конца заряжена, в сети не сможет быть обеспечен оптимальный ток обмотки и нормальная работа генераторного устройства.

Это проявляется при активации наружного освещения и сопровождается общей потерей мощности электроцепи. Освещение может быть тусклым при езде на холостых оборотах, а когда водитель дает газу, свет стабилизируется до нормального. Поэтому диагностика АКБ должна осуществляться не по напряжению при запуске двигателя, а по параметру плотности электролита. Это позволит не допустить разности показаний между электродвижущей силой батареи и ее током.

Отметим, что напряжение бортовой сети автомобиля может изменяться в зависимости от климатических условий региона, в которых эксплуатируется автомобиль. Если авто было пригнано с юга, а вы живете на севере, то незначительное падение данного показателя в электроцепи авто допускается. Если на автомобиле используется частично разряженная батарея, ее необходимо заряжать, иначе весь заряд быстро снизится и АКБ будет неработоспособной. Если на авто используется старая батарея, со временем в ней может начать рассыпаться активная масса из пластин и внутри конструкции может произойти короткое замыкание. А это станет причиной потери емкости, то есть возможности сохранять зарядку аккумулятора.

Как с помощью диода можно увеличить ресурс автомобильного аккумулятора.

Как поднять напряжение генератора, для того чтобы аккумулятор успевал подзаряжаться за время короткой поездки. И зимой оно не падало при включении печки обогревателей сидений и стекла. Зарядный ток аккумулятора при этом уменьшается и со временем это приводит к понижению плотности электролита и снижению ресурса акб.

Увеличить напряжение генератора можно с помощью диода.

Подключается он в разрыв провода, по которому поступает напряжение на обмотку ротора. То есть с диодного моста на контакт регулятора напряжения.

Диод должен выдерживать ток не менее 5 ампер.

Почему увеличивается напряжение при подключении диода.

Регулятор отслеживает напряжение на своих питающих клеммах. На этих.

Если он определяет, что напряжение понизилось, то ширина импульса подаваемого на обмотку ротора увеличивается. Магнитное поле, которое создает ротор, усиливается и на статоре генератора напряжение возрастает.

Обычно регуляторы настроены на 13,6-14 вольт. При превышении этого напряжения транзистор закрывается и через щетки ток не идет. Если подключить это напряжение к регулятору через диод то на нем будет падение около 500 микровольт (зависит от диода) и на регулятор попадет не 13,6 вольт, а 13,1. Он ошибочно определит понижение напряжения генератора и увеличит ширину импульса. В итоге на его клеммах напряжение поднимется и станет те же 13,6-14 вольт, но до диода, который подключен к мосту напряжение будет больше на 0,5 вольт. И выходное напряжение генератора тоже поднимется на туже величину. То есть с помощью диода мы обманываем регулятор напряжения.

Можно изменять напряжение генератора установкой диодов с разным падением напряжения.

Напряжение на холостом ходу.

Зарядный ток акб.

Напряжение после установки диода в генератор.

Можно подключить диод через тумблер и установить его в салоне либо под капотом. На зиму можно его включать, а на лето отключать, тем самым изменять зарядный ток, подаваемый на акб.

А можно не заморачиваться со всем этим и купить готовый трехуровневый регулятор напряжения, статья о нем находится здесь .

Особенности работы автомобильного генератора

После поворота ключа зажигания ток проходит в обмотку возбуждения. Здесь им управляет стабилизатор напряжения, который питается от секции выпрямителя.

Автомобильный генератор вырабатывает переменный ток, который после выпрямления диодным мостом становится постоянным. Таким образом, такой агрегат относится к группе вентильных генераторов постоянного тока.

Его отличительной чертой является поддержание напряжения в узком диапазоне значений. За напряжение генератора отвечает специальный регулятор, который в народе называют «таблетка», «шоколадка», «щетки».

Данные устройства повышают напряжение до 13,6 Вольт.

На сегодняшний день их подключают по двум основным схемам. Более старый вариант отличается надежностью, работает стабильно, поддерживая напряжение примерно на постоянном уровне. Обновленная схема имеет множество недостатков.

Уникальностью именно автомобильного агрегата является то, что он вырабатывает электричество, преобразовывая механическую энергию вращающегося моторного коленчатого вала, который связан со шкивом генератора ремнем. При этом частота вращения двигателя – это величина непостоянная.

Таким образом, главной задачей данного электрического узла является зарядка АКБ, питание всех потребителей авто стабилизированным напряжением.

При этом независимо от оборотов мотора, напряжение всегда должно оставаться в рамках примерно 14 Вольт. В противном случае это негативно скажется как на аккумуляторе, так и на электрической цепи. Перезаряд и недостаточный заряд пагубно скажется на батарее.
