Для обеспечения безопасного и стабильного теплового режима двигателя внутреннего сгорания требуется четкая работа системы охлаждения. Малейший сбой приведет к перегреву мотора, что чревато прогоранием прокладки головки БЦ или выходом из строя элементов поршневой группы.

Вентилятор радиатора – один из ключевых узлов системы охлаждения автомобиля. Его роль заключается в своевременном принудительном охлаждении жидкости в радиаторе. Проблемы с его включением — нередкое явление для наших машин.

В этой статье мы поговорим о возможных причинах, по которым не работает вентилятор охлаждения ВАЗ-2110, а также рассмотрим варианты их устранения. Но прежде давайте разберемся в его конструкции и принципе работы.

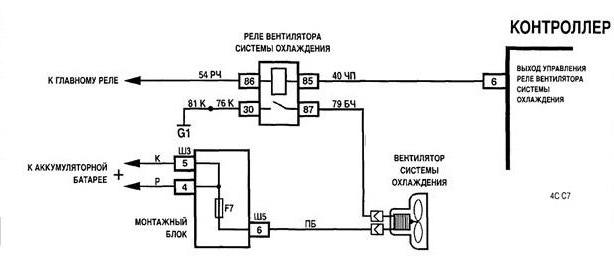

Схема включения вентилятора в карбюраторных и инжекторных двигателях

Управление принудительным обдувом радиатора в карбюраторных и инжекторных двигателях ВАЗ-2110 существенно отличается. В первых за все отвечает датчик включения вентилятора, расположенный на корпусе радиатора. Он настроен на определенную температуру охлаждающей жидкости (ОЖ). Обычно это 105-107 оС. При нагреве ОЖ до этой температуры датчик срабатывает, отправляя сигнал на реле вентилятора. Оно и замыкает электрическую цепь, приводя в действие электродвигатель.

Включение вентилятора охлаждения ВАЗ-2110 с инжекторным мотором происходит несколько иначе. В двигателях, оснащенных электронным блоком управления, датчика на радиаторе нет. Его место занял датчик температуры, расположенный на патрубке термостата. При нагревании охлаждающей жидкости до температуры 105-107 оС он отправляет сигнал непосредственно на контроллер, который и принимает решение о включении вентилятора. Он передает электрический импульс на реле, которое и включает электропривод.

Порядок действий. Пошаговая инструкция

Если после выполнения очередного пункта проблема уходит, дальнейшие проверки прекращаются.

1. Открыть капот.
2. Дождаться остывания мотора.
3. Выполнить первоначально визуальный осмотр: целостность шлангов, надежность зажимов, отсутствие потеков, трещин.
4. Убедиться в исправности элементов крышки расширителя. Убрать накипь, ржавчину, освободить отверстия, протереть, собрать. Отсутствие заметных повреждений деталей вселяет надежду на работоспособность изделия.

Конструкция клапана элементарная. Крышка содержит пружину. Функционально она предназначена регулировать давление в контуре охлаждения. Горячий двигатель его повышает, холодный — понижает.

Сжимаясь при значении 1,1 атмосферы, пружина сбрасывает избыточное давление, предотвращает разрушение шлангов, бачка. Охлаждаясь, мотор создает эффект разрежения. Бачок начнет сплющиваться. Клапан выравнивает давление.

Крышка закручивается плотно, по резьбе, исключая перекосы. Между ней и корпусом должна остаться щель. Перетянутый клапан не сработает. Испытать срабатывание устройства в дорожных условиях сложно. Проверить возможно заменой на заведомо исправное.

Обследовать элементы электропроводки, добиться надежного соединения

Возможные факторы повреждения электрических цепей:

• вибрация;
• окисление;
• подгорание;
• обрыв, потертости электропроводов;
• старение изоляции, замыкание.

Переключить тестер в режим измерения сопротивления. Вынуть специальным пинцетом, прозвонить плавкую вставку F7, находящуюся в монтажном блоке.

Схема блока предохранителей

Внимание! Важно выяснить и устранить причину перегорания.

Заменить перегоревший элемент исправным с номиналом 20А. Осмотреть, почистить гнездо. Вставить предохранитель.

Причину выяснить не удалось, защита повторно сработала — искать короткое замыкание.

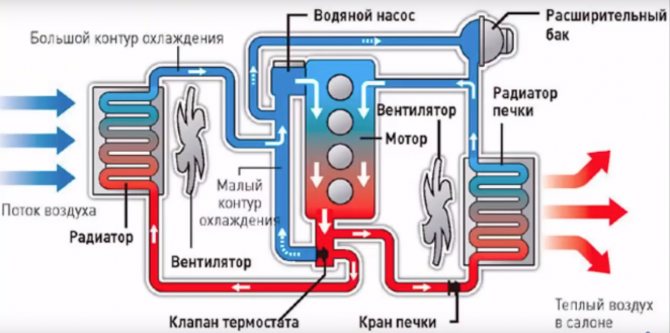

Как работает система охлаждения двигателя схема

Отключить штекер вентилятора. Тестером замерить цепь обмоток электромотора. Нулевое сопротивление, обрыв свидетельствуют о необходимости замены электропривода обдува радиатора.

Межвитковые замыкания, вызывающие многократные замены плавких вставок, измерить прибором невозможно.

Проверка датчика

Завести автомобиль. Вытащить разъем датчика температуры охлаждающей жидкости. Заработал вентилятор — датчик требует замены. Зафиксировать отсоединенный провод. Двигаться к близлежащей станции техобслуживания.

Проверка реле

У ног переднего пассажира на полу расположен люк.

Под ним встроена панель с тремя однотипными реле:

• вентиляторной установки;
• бензонасоса;
• зажигания (главное).

Путем замены между собой попытаться запустить обдув. Не срабатывает вентилятор ваз 2110 — перейти к следующему шагу.

Где находится реле вентилятора охлаждения ваз 2110

Если вы задаетесь вопросом где находится на ваз 2110 реле вентилятора, в таком случае это фото ниже ответит на ваш вопрос и вы легко найдете где находится реле вентилятора охлаждения ваз 2110.

ваз 2110 реле вентилятора

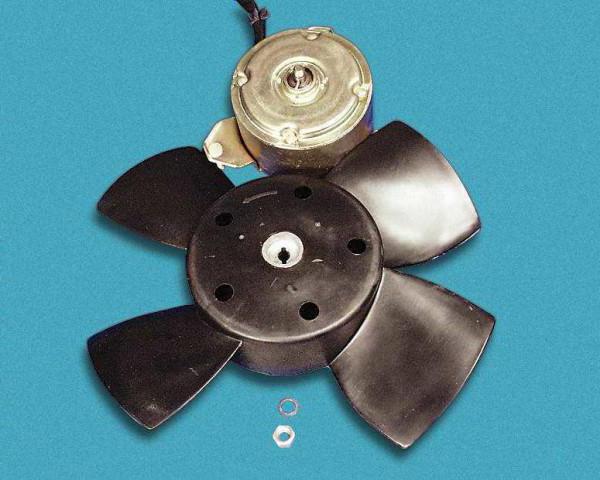

Проверить электродвигатель

Измерение обмоток не выявило неисправность. Подать кратковременно напряжение от аккумулятора, используя дополнительные изолированные проводники. Работа вентилятора указывает на неисправность контроллера, не выдающего сигнал на реле.

• Единственно верное решение — включить обдув напрямую, срочно посетить СТО.
• Профилактика поломок системы охлаждения ваз 2110 инжектор 16 клапанов.
• Периодически обследовать составные части охлаждающей системы.
• Контролировать температуру охлаждения по прибору, прислушиваться к работе вентилятора.
• Поддерживать уровень охлаждающей жидкости. Выполнять замену спустя 2 года или 30 000 км.
• Использовать раствор для устранения ржавчины, накипи.
• Признаками изменения свойств охладителя — изменение цвета, увеличение текучести.
• Плотность проверять ареометром.
• Не смешивать охлаждающие жидкости.
• Каждые двенадцать месяцев промывать водой крышку расширительного бачка, проверять ее на стенде манометром.
• Исключать попадания агрессивных жидкостей на электропроводку, обмотки электродвигателей.

ВАЗ 2110 невключается вентилятор причины не исправности вентилятора

https://youtube.com/watch?v=wdpTUvxVWFU

Возможные неисправности

Если не работает вентилятор охлаждения ВАЗ-2110, не спешите обращаться в автосервис. Установить причину неисправности можно и самостоятельно. Тем более что для этого совсем не обязательно иметь специальные навыки.

Вентилятор системы охлаждения может не включаться из-за:

• неисправности электропривода;
• перегоревшего предохранителя;
• неисправного термостата;
• вышедшего из строя датчика включения вентилятора (температуры);
• неисправного реле;
• обрыва электропроводки;
• неисправной пробки расширительного бачка.

Принудительная кнопка включения вентилятора на ВАЗ 2110

Проверка в домашних условиях

Иногда электродвигатель включается слишком поздно, когда температура антифриза уже высока. Это может быть вызвано неисправностью клапана в крышке радиатора или нештатными параметрами датчика включения. Проверить температуру срабатывания прибора, можно дома, с помощью мультиметра и термометра.

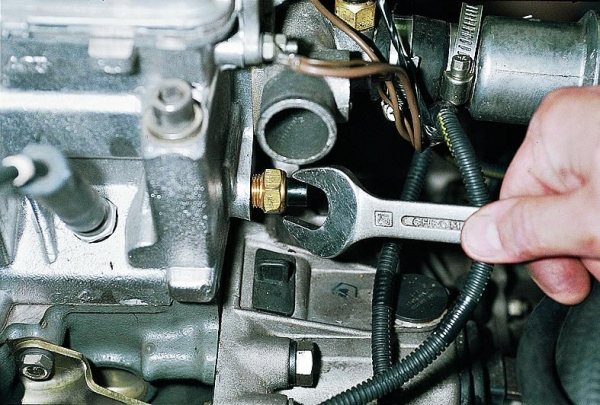

После отключения электрического разъема, датчик выкручивается ключом. Для исключения ожогов, снимать прибор нужно только с холодного двигателя, предварительно слив антифриз. При обратной установке, желательно использовать новую уплотнительную медную шайбу и не прикладывать слишком больших усилий при затяжке.

Датчик температуры охлаждающей жидкости. ВАЗ 2112.

Температура включения выгравирована на торце, она может быть от 92 до 95 градусов. Для проверки, надо подсоединить мультиметр в режиме измерения сопротивления и погрузить резьбовую часть в емкость с водой.

Нагревая воду и следя за показаниями мультиметра, регистрируем по термометру момент включения, а при остывании температуру выключения. Стандартно это 92 и 87 градусов, при значительных отклонениях, особенно критично позднее срабатывание, прибор требует замены.

Для улучшения охлаждения, возможна установка двойного вентилятора от «Нивы». Существуют две модификации для размещения: после радиатора или перед ним.

На ВАЗ 2110, можно установить с минимальными доработками креплений по месту, любой из вариантов. При параллельном включении электродвигателей, потребляемый ток возрастает до 40 ампер, что требует замены проводки.

Следите за температурой двигателя. Если поздно заметить перегрев, то кроме закипания антифриза и вынужденной остановки возможны и более тяжелые последствия: деформация головки блока цилиндров, заклинивание распределительного вала. При дефектах в работе вентилятора системы охлаждения ВАЗ 2110 неисправности можно диагностировать самостоятельно, проверив термостат, электродвигатель, реле, датчик включения.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник

Как проверить термостат

Функция термостата в двигателе внутреннего сгорания заключается в том, чтобы регулировать поток охлаждающей жидкости, направляя ее либо по малому, либо по большому кругу. Пока мотор холодный, его клапан перекрывает поток ОЖ в радиатор охлаждения. Это позволяет быстрее греть двигатель.

Когда охлаждающая жидкость нагревается, клапан термостата открывается, направляя ее в радиатор для охлаждения. Если клапан заклинивает, ОЖ постоянно двигается по малому кругу, не доходя ни до датчика включения вентилятора, ни до датчика температуры. В этом случае жидкость может даже закипеть, но датчики, будучи незадействованными в подобной схеме, не сработают.

Проверяют термостат путем определения температуры его патрубков на ощупь. При прогретом двигателе все они обязаны быть горячими. Если патрубок, идущий от термостата к радиатору охлаждения, холодный – запирающее устройство неисправно.

Предохранительный клапан

Зная физику, вы согласитесь, что при нормальном атмосферном давлении, вода, которая входит в состав антифриза, закипает при температуре 100 градусов по Цельсию.

Старое устройство

Если предохранитель вентилятора охлаждения ВАЗ 2110, то есть клапан, расположенный на крышке бачка расширения, окажется неисправным, а внутри него будет атмосферное давление, жидкость охлаждения закипит, но вентилятор включиться в работу не сможет даже при исправной электрической схеме. Все потому, что датчик включения вентилятора на инжекторном ВАЗ 2110 имеет температуру включения более 100 градусов по Цельсию.

Чтобы устранить данную проблему, следует заменить крышку расширительного бака. Новый элемент должен поддерживать давление внутри системы выше атмосферного, что позволит сработать законам физики, температуре кипения подняться до 105 градусов по Цельсию и тем самым включить в работу лопасти агрегата.

Как проверить датчик

Одной из самых распространенных причин, по которым не включается вентилятор охлаждения ВАЗ-2110, является нерабочий датчик его включения (для карбюраторных двигателей) или датчик температуры (для инжекторных). Рассмотрим способы их проверки для разных двигателей.

В автомобиле с карбюраторным мотором необходимо включить зажигание и замкнуть между собой два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.

Для инжекторных авто необходимо прогреть мотор до рабочей температуры, и рассоединить разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер обязан запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет работать привод вентилятора в постоянном режиме. Если привод запустился – датчик неисправен.

Вентилятор печки

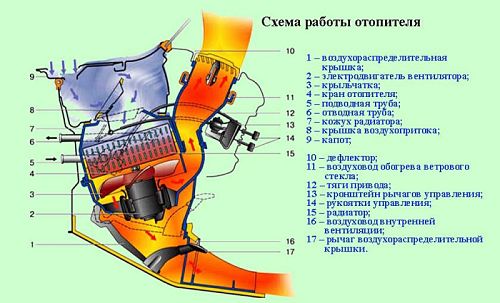

Конструктивно вентилятор состоит из электродвигателя постоянного тока с коллекторно-щеточным узлом и крыльчатки, посаженной на ротор эл. мотора. Питание электромоторчика осуществляется от бортовой сети авто. Предусмотрено несколько режимов работы вентилятора, разница между которыми сводится только к скорости вращения ротора, а реализовано это путем врезки резистора в цепь питания электромотора.

Установка режима работы вентилятора осуществляется рукояткой, размещенной в блоке управления печкой на центральной консоли. Изначально на ВАЗ-2110 эта рукоятка входила в конструкцию контроллера САУО, но функционировала отдельно от самого контроллера. Позже в САУО добавили функцию автоматического управления вентилятором (положение «А» на рукоятке), задействовав которую контроллер регулирует скорость вращения электромотора, чтобы поддерживать заданный температурный режим.

Электродвигатель, используемый в конструкции вентилятора ВАЗ-2110, прост, но у него есть «слабые места» — коллекторно-щеточный узел и подшипники. Износ этих элементов становится причиной некорректного функционирования и полной неработоспособности вентилятора. Короткие замыкания и обрывы обмотки в приводе печки встречается редко, но об этих поломках тоже не забывайте.

Симптомы поломки. Составляющие отопителя, влияющие на работу вентилятора

Признаки неисправности вентилятора печки достаточно явно проявляются и не заметить их невозможно. Распространенные симптомами поломки:

1. Повышенная шумность, скрежет при работе.
2. Сильное снижение эффективности нагнетания воздуха.
3. Вентилятор не включается в работу.
4. Самопроизвольное изменение скорости вращения электродвигателя.
5. На слух определяется, что электромотор работает под сильной нагрузкой.

В ряде случаев такие последствия дают неисправности в цепи питания и управления вентилятором, поэтому следует сначала проверить их. Это касается:

• предохранителя (перегорание – причина полного отказа работы электромотора);
• резистора (если он не исправен, перестают работать некоторые скоростные режимы электродвигателя);
• контроллера (рукоятка переключения режимов вентилятора и входит в его конструкцию, поэтому неисправности САУО сказываются на функционировании эл. двигателя);
• клемм проводки цепи питания и управления (окисление, повреждения проводов – одна из причин неправильно работающего электровентилятора).

Если диагностика указанных элементов показала, что они исправны, необходимо демонтировать и ремонтировать сам вентилятор. Но предварительно можно и его диагностировать.

Проверка вентилятора

Делается проверка путем прямой запитки электродвигателя от АКБ (от клемм аккумулятора прокладываем провода и подключаем к выводам питания моторчика) – работа под нагрузкой, затрудненный набор скорости вращения, визги и писки указывают на износ составных элементов привода и необходимость их замены. А вот если даже при прямой подаче напряжения электродвигатель не заработал, вероятнее, он перегорел или произошел обрыв обмоток. Такие неисправности – трудноустранимы и проще заменить узел целиком.

Особенности конструкции печки старого и нового образцов

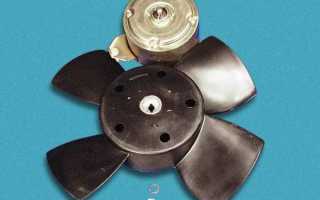

Конструкция электродвигателя печки на ВАЗ-2110 идентична, а вот вентиляторы и место их расположения отличается. На моделях первых годов выпуска электровентилятор установлен в корпусе печки перед радиатором и расположен он горизонтально (печки старого образца). После конструкцию пересмотрели – вентилятор уже разместили в корпусе салонного фильтра и установили вертикально (отопители нового образца).

Несмотря на конструктивные особенности, демонтаж вентилятора – операция несложная и не требует полной разборки печки.

На ВАЗ-2110 с отопителем старого образца, чтобы снять электровентилятор, нужно:

1. Демонтировать «жабо».
2. Снять переднюю стенку ниши, в которой размещен отопитель.
3. Демонтировать заднюю крышку корпуса вентилятора, предварительно выкрутив саморезы и сняв фиксаторы.
4. Отсоединить от вентилятора проводку и извлечь его.

Рекомендуем: Проверка и регулировка стояночного тормоза

Что касается моделей с печкой нового образца, то технология снятия электровентилятора печки на таких авто отличается:

• демонтируем «жабо» и переднюю стенку;
• извлекаем воздушный фильтр;
• откручиваем крепление корпуса фильтра к корпусу печки и разъединяем их;
• отсоединяем проводку;
• извлекаем корпус фильтра вместе с вентилятором;
• демонтируем электровентилятор.

После снятия электродвигателя с крыльчаткой, разбираем его, выполняем дефектовку, заменяем изношенные элементы и собираем обратно.

Проверка реле вентилятора охлаждения

Самым сложным этапом поиска неисправности вентилятора является определение работоспособности его реле. Установить его исправность в домашних условиях можно лишь относительно. Но надо еще и знать, где находится реле вентилятора охлаждения.

А располагается оно в дополнительном монтажном блоке центральной консоли. Слева внизу со стороны переднего пассажира есть пластиковая крышка, закрывающая консоль. Чтобы ее открыть, нужно открутить четыре самореза. Под крышкой расположены три реле. За включение вентилятора охлаждения отвечает крайнее левое. Проверить его можно, лишь установив на его место заведомо исправное устройство. После прогрева двигателя до температуры срабатывания датчика ждем характерного щелчка. Если реле вентилятора охлаждения не сработало, нужно проверять проводку.

Постоянно работающий вентилятор

В некоторых ситуациях вентилятор охлаждения может работать без перерыва, вне зависимости от того, холодный двигатель или горячий. В таком случае могут быть различные причины, соответствующие способы проверки неисправности, а также пути решения поломки.

Инжекторный датчик включения обдувочного устройства

Проверенные и надежные автосервисы смогут провести полноценную компьютерную диагностику системы охлаждения, определить причины неработающего вентилятора охлаждения. Проблема может оказаться намного глобальнее, чем перегоревший предохранитель.

Не бойтесь обращаться к специалистам, даже если вы считаете себя опытным автомехаником, который всегда решал проблемы своего автомобиля самостоятельно. Современное оборудование, профессиональный подход, компьютеризация автосервисов — все это позволяет за короткий срок определить причины неисправностей, на что по вашему дедовскому методу ушло бы несколько дней. У автосервисов тоже есть свои плюсы.

Источник

Как проверить проводку

Самостоятельно найти обрыв проводника в электрической цепи автомобиля совсем несложно. Необходимо тестером проверить (прозвонить) все провода на указанных участках.

Для карбюраторных двигателей:

• от датчика включения к вентилятору;
• от вентилятора к монтажному блоку (предохранителю);
• от монтажного блока к реле.

Для инжекторных двигателей:

• от главного реле к реле включения вентилятора;
• от реле включения к вентилятору и контроллеру;
• от датчика температуры к контроллеру;
• от вентилятора к монтажному блоку (предохранителю).

При выявлении обрыва проводки, ее необходимо восстановить, а также установить и устранить возможную причину разрыва цепи.

Причины, по которым вентилятор может не включаться

Учитывая описанный процесс включения, причинами несрабатывания вентилятора могут быть:

• вышедший из строя датчик температуры;
• неисправное реле;
• сгоревший предохранитель;
• обрыв электрической цепи;
• неполадки с электроприводом вентилятора.

Кроме этого, на своевременное включение вентилятора может влиять и крышка расширительного бачка. Если она неисправна, и ее клапан не способен удерживать давление выше атмосферного, вода, являющаяся частью охлаждающей жидкости, обязательно закипит при 100 0 С, а датчик, настроенный на более высокую температуру, сработать не успеет.

Крышка расширительного бачка

Последней причиной, по которой не работает вентилятор охлаждения ВАЗ-2110, может быть неисправность крышки расширительного бачка. Дело в том, что когда двигатель работает, в системе охлаждения создается давление выше атмосферного, благодаря чему вода, являющаяся частью ОЖ, не закипает при 100 оС. Поддерживать нужное давление призван клапан крышки расширительного бачка. Если он выйдет из строя, давление в системе сравняется с атмосферным. Это приведет к тому, что охлаждающая жидкость начнет закипать уже при 100 градусах. Датчик, рассчитанный на включение при большей температуре, естественно, не сработает.

Проверить работу крышки в домашних условиях вряд ли получится, поэтому если при визуальном осмотре у вас возникли сомнения в ее работоспособности, лучше сразу ее замените.

На ВАЗ-2110 не включается вентилятор охлаждения: что делать

Планируя осуществить демонтаж вентилятора охлаждения на ВАЗ-2110, важно знать принцип работы всей системы. Вызвать поломку вентилятора охлаждения могут разнообразные проблемы, такие как:

• поломка электровентилятора (запускается лишь при условии соблюдения 100-градусного температурного режима охлаждающей жидкости);
• сломался датчик включения вентилятора (срабатывает только в определенном температурном интервале, размещен у основания входного патрубка блока цилиндров);
• поломка предохранителя монтажного блока;
• неисправность реле вентилятора охлаждения (размещен на правой панели передней консоли салона автомобиля).

Когда предохранитель бачка расширения придет в неисправность, имея внутреннее атмосферное давление, внутренняя жидкость – антифриз – примет кипящее состояние, однако вентилятор все равно не сможет запуститься, и в данном случае проблема будет не в электрической схеме. Дело в том, что ВАЗ-2110 имеет инжекторный тип, а значит, вентилятор запустится только, когда будет температура +100 °С. В данном случае требуется замена крышки расширительного бачка. При условии, что внутри удастся удерживать давление больше чем атмосферное, температура кипения немного поднимется, и это даст возможность вентилятору запуститься в работу.
