Колдун — регулятор тормоза

Колдуном в народе называют регулятор тормозного усилия. Это механизм, повышающий эффективность тормозной системы автомобиля. Он прикручен к днищу кузова. В зависимости от крена машины, он решает, с какой силой тормозить задним колесам.
Регулятор тормозного усилия водители прозвали колдуном за непонятный принцип его работы. Он «оживает» в одном случае, когда при резком торможении машина клюет носом, а ее задняя часть вздирается кверху. При торможении увеличивается расстояние между задним мостом и днищем, рычаг от моста отпускает поршень, он смещается и перекрывает доступ тормозной жидкости к задним колесам и они продолжают крутиться, не блокируются. Значит машину не занесет. Во всех остальных случаях колдун отдыхает.

Устройсто колдуна довольно простое: цилиндр с входным и выходным штуцерами для тормозной жидкости, поршень со штоком, уплотнительные кольца и пружина, которая мешает поршню полностью перекрыть доступ тормозной жидкости, должны же колеса хоть чуть-чуть тормозить. С исправным регулятором на скорости 70 км/ч тормозной путь загруженной машины составит примерно 14 метров, пустой – 12 метров. Машина тормозит без юза и заноса.

С неисправным колдуном пустая машина тормозит примерно 10 метров, загруженная – 12. Но! Даже на сухом асфальте блокировка задних колес вызывает юз и занос. Машину может развернуть поперек дороги. Кстати на перегруженной машине регулятор может не сработать, даже исправный. Груз не позволит подняться кузову и механизм не включится. Возможна неисправность, когда колдун вообще не пропускает тормозную жидкость, т.е. задних тормозов в принципе нет. Пустая машина останавливается через 15 метров, загруженная – через 17. Это самый длинный тормозной путь. Так и до аварии недалеко. То же самое произойдет, если приподнять кузов проставками. Возникший крен регулятор воспринимает как аварийную ситуацию и отключает тормоза.

Колдун сидит под днищем, а там грязь. Несмотря на пыльник, самое незащищенное место между штоком и цилиндром. Здесь колдун закисает, поршень заклинивает и перестает работать. Да, это маленькая и капризная деталь, боится грязи и не любит тюнинга подвески, но исправный регулятор может уберечь от аварии. А чтобы продлить ему жизнь, хотя бы раз в сезон залезьте под кузов и очистите его от налипшей грязи.

А на вашем автомобиле есть регулятор тормозных усилий? И насколько эффективно вы можете затормозить? Оставляйте свои комментарии.

Убираем КОЛДУН ваз и РЕГУЛЯТОР ТОРМОЗНЫХ УСИЛИЙ из салона ?! Своими руками как у спортивных авто

Принцип действия

В процессе торможения в задней части автомобиля увеличивается расстояние между мостом и кузовом. Пока расстояние увеличивается, рычаг, установленный на мосту, отпускает поршень колдуна, и он перекрывает поток жидкости к задним тормозам. Что будет, если жидкость не сможет попасть к задним тормозам? Колеса не заблокируются, а будут вращаться.

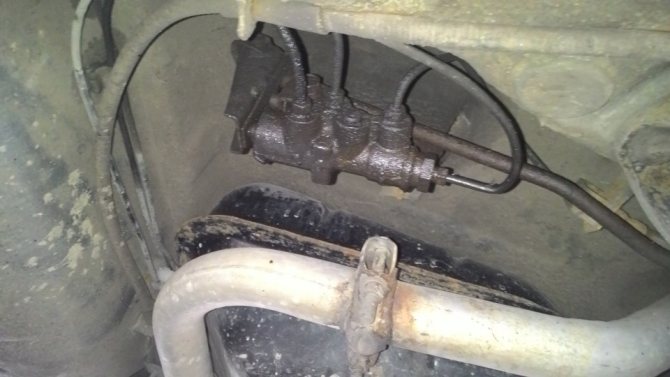

Если говорить более простыми словами, то принцип работы колдуна ВАЗ-2109 следующий. Когда водитель резко нажимает на, задняя часть машины будет подниматься. Передняя, наоборот, опустится. Здесь колдун и начинает работать. Он не даст задней паре колес сразу тормозить.

Дело в том, что если колеса на задней оси начнут оттормаживаться вместе с передними, то есть огромная вероятность того, что машина пойдет в занос. В связи с этим задние тормоза начнут работать немного позже передних. Риск заноса снижается.

Устройство и принцип работы регулятора тормозных сил

Регулятор тормозных сил, в народе «колдун», является одним из узлов тормозной системы автомобиля. Его главное предназначение — это противодействие заносу задней оси автомобиля при торможении. В современных автомобилях механический регулятор заменила электронная система EBD. В статье выясним, что такое «колдун», из каких элементов он состоит и как работает. Рассмотрим, как и для чего проводится регулировка этого устройства, а также узнаем последствия эксплуатации автомобиля без него.

Действительно ли нужен колдун?

Если убрать деталь из автомобиля, то могут возникать различные неприятные ситуации. Так, машина может тормозить четырьмя колесами сразу, колеса могут блокироваться последовательно, машина уйдет в занос.

Однако многие владельцы ВАЗов при обслуживании машины иногда замечают, что колдун убрал еще прошлый владелец. Некоторые даже не замечают его отсутствия. Другие же самостоятельно удаляют его, так как он не работает и снижает эффективность тормозной системы.

Все дело в том, что инженеры «АвтоВАЗа» взяли чужую идею и использовали в комплектации отечественных авто, а ведь это совсем другие машины. Без сомнений, это изделие весьма необходимое, но в случае с ВАЗов — одноразовое.

Функции и назначение регулятора тормозных сил

«Колдун» применяется для автоматического изменения давления тормозной жидкости в задних тормозных цилиндрах автомобиля в зависимости от нагрузки, действующей на автомобиль в момент торможения. Регулятор давления задних тормозов используется как в гидравлических, так и в пневматических тормозных приводах. Основной целью изменения давления является предотвращение блокировки колес и, как следствие, юза и заноса задней оси.

В некоторых автомобилях для сохранения их управляемости и устойчивости дополнительно к заднему приводу устанавливают регулятор и в приводе передних колес.

Также регулятор используется в целях повышения эффективности торможения порожней машины. Сила сцепления с дорожной поверхностью автомобиля с грузом и без груза будет разной, поэтому необходимо регулировать тормозные силы колес разных осей. В случае с груженой и порожней легковой машиной применяются статические регуляторы. А в грузовых автомобилях используется автоматический регулятор тормозных сил.

В спортивных автомобилях используется еще одна разновидность «колдуна» – винтовой регулятор. Он устанавливается в салоне машины и регулирует баланс тормозов непосредственно во время самой гонки. Настройка зависит от погодных условий, состояния дорожного покрытия, состояния шин и т.д.

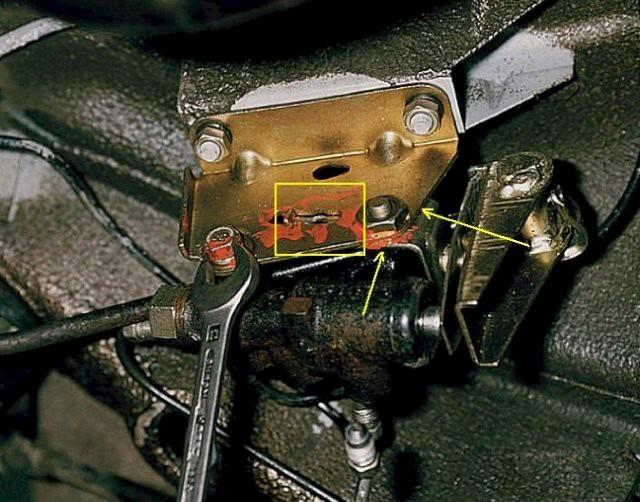

Как отрегулировать колдун на ваз 2114

Для корректного распределения рабочих нагрузок на передний и задний привод, необходимо произвести ручную регулировку работы устройства. Принцип регулировки заключается в следующем. Предварительный зазор между торцом поршня и пластиной составляет от двух до трех миллиметров, но этот параметр в вашем случае необходимо определить «опытным» путем. Для осуществления более точной регулировки, требуется перемещать регулятор вдоль кронштейна.

Параметры зазора подбираются в зависимости от поведения колес в каждом конкретном случае. К примеру: — Нет юза задних колес – сокращаем зазор. — При раннем срабатывании (занос) увеличиваем расстояние.

Устройство регулятора

Следует сказать, что «колдун» не устанавливается на автомобили, оснащенные системой ABS. Он предшествует этой системе и также позволяет в некоторой степени предотвратить блокировку задних колес при торможении.

Что касается расположения регулятора, то в легковых автомобилях он находится в задней части кузова, в левой или правой стороне днища. Устройство соединено с балкой заднего моста при помощи тяги и торсионного рычага. Последний воздействует на поршень регулятора. Вход регулятора соединен с главным тормозным цилиндром, а выход – с задними рабочими.

Конструктивно в легковых автомобилях «колдун» состоит из следующих элементов:

Корпус разделен на две полости. Первая соединена с ГТЦ, вторая – с задними тормозами. При экстренном торможении и наклоне передней части автомобиля посредством поршней и клапанов перекрывается доступ тормозной жидкости к задним рабочим тормозным цилиндрам.

«ШЕВРОЛЕ-НИВА»

К слову, перед испытаниями шин на автомобилях без ABS мы каждый раз немного подстраиваем регулятор с учетом состояния дороги (снег, лед, асфальт), добиваясь блокировки задних колес чуть позже передних. Не будем нарушать традицию. Нашей «Шниве» оказался впору зазор между щечками регулятора в 16 мм, который и выставили упорным винтом.

Несколько торможений, и тормозной путь с 80 км/ч для машины с частичной нагрузкой определен: 34,4 м. С полной же нагрузкой… 33,6! Почти на метр короче! При этом водитель отметил потяжелевшую педаль и быстрый нагрев тормозов, потребовавших охлаждения перед каждым замером. Запомним эти параметры и внесем в регулировку «колдуна» коррективы. Для начала уменьшим зазор до 8 мм. Теперь регулятор существенно ограничивает давление в задних тормозных механизмах, перенося почти всю тяжесть работы на передние.

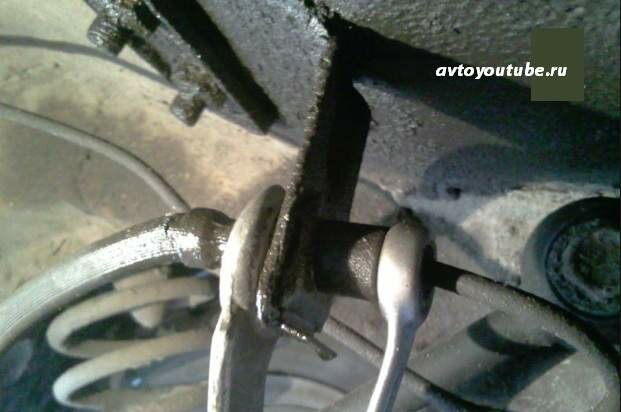

Принцип работы регулятора

В результате резкого нажатия водителя на педаль тормоза, автомобиль «клюет» и задняя часть кузова приподнимается . При этом передняя часть, наоборот, опускается. Именно в этот момент начинается работа регулятора тормозного усилия.

Если задние колеса начнут торможение одновременно с передними появляется высокая вероятность заноса автомобиля. Если же колеса задней оси будут снижать скорость позже передней, то риск заноса будет минимальным.

Таким образом, когда происходит торможение автомобиля, растет расстояние между днищем и задней балкой. За счет рычага отпускается поршень регулятора, который перекрывает магистраль с жидкостью, идущую к задним колесам. В результате колеса не блокируются, а продолжают вращаться.

Что будет, если ездить без регулятора?

Если проверка показала, что “колдун” не работает, то у владельца автомобиля есть два варианта. Первый и наиболее правильный – это покупка и установка нового регулятора. Второй вариант – удаление “колдуна” из системы. Давайте посмотрим, чем грозит эксплуатация автомобиля без этого устройства. Некоторые владельцы и вовсе намеренно убирают регулятор, чтобы снизить тормозной путь.

Однако специалисты убирать механизм не рекомендуют – такой путь ошибочный. Без регулятора и передние, и задние тормоза будут срабатывать одновременно. Растет риск возможного ДТП – водитель, движущийся сзади, может не успеть правильно среагировать на процесс торможения.

Наличие исправного регулятора тормозных усилий на 2114-м ВАЗе очень важно. Убирать его из системы запрещено – об этом указано в ПДД. Если механизм работает неправильно, можно попробовать выполнить его регулировку.

Проверка и регулировка «колдуна»

Если торможение автомобиля недостаточно эффективное, машину уводит в сторону, происходят частые срывы в занос — то это говорит о необходимости проверки и регулировки «колдуна». Для проверки необходимо загнать автомобиль на эстакаду или смотровую яму. В таком случае дефекты можно обнаружить визуально. Зачастую обнаруживаются дефекты, при которых отремонтировать регулятор не представляется возможным. Приходится его менять.

Что касается регулировки, то лучше ее проводить, также установив автомобиль на эстакаду. Настройка регулятора зависит от положения кузова. А проводить ее необходимо как в процессе каждого ТО, так и при замене деталей подвески. Регулировка нужна и после ремонтных работ на задней балке или при ее замене.

Регулировку «колдуна» также обязательно проводить в том случае, если при резком торможении блокировка задних колес происходит раньше блокировки передних колес. Это может привести к заносу автомобиля.

Без колдуна

Зная, в чем заключается работа колдуна на ВАЗ-2109, нетрудно догадаться, что будет происходить при его отсутствии в тормозной системе. А происходить будет следующее. Машина будет тормозить всеми четырьмя колесами вместе. Колеса последовательно блокируются – вначале пара колес на задней оси, а затем передние. Растет риск ДТП, так как водитель, двигающийся сзади, вряд ли вовремя отреагирует на резкий маневр. Столкновение будет неизбежно.

Колдун в машине очень нужен. Автомобиль ВАЗ-2109 без колдуна может быть очень опасен не только для окружающих на дороге, но и для самого водителя. Данный автомобиль в заносе практически не управляем.

Убирают колдун только те, кто точно знает и хорошо понимает, что получит в итоге. В основном так делают профессиональные водители-гонщики.

Но некоторые автовладельцы все-таки убирают колдун. При этом даже имеются утверждения, что машина стала тормозить быстрее и лучше. Специалисты утверждают, что это лишь кажется. На самом деле все немного по-другому. Проблема здесь в том, что в случае резкого торможения последовательно заклинятся обе пары колес.

Что такое «колдун» и почему его не найти на современных машинах

Многие автовладельцы даже не подозревают, что в их автомобиле имеется хитрая и чрезвычайно важная деталь, от которой напрямую зависит безопасность. За неприметность и коварство это устройство в народе прозвали «колдуном». Разбираемся в назначении и принципах работы «колдуна», а также открываем секрет его исчезновения с современных машин.

Где искать «колдуна»

«Колдуном» в народе именуют регулятор тормозных усилий задней оси автомобиля. Это устройство врезано в тормозную систему и располагается под днищем машины, непосредственно на кузове в районе задней оси, поэтому обнаружить его не так-то просто. Компонент имеет множество имён — «регулятор тормозного момента гидравлических систем», «регулятор тормозных сил», «редукционный гидроклапан», — однако сути и принципов его работы это не меняет. Странное имя «колдун» устройство получило за свою скрытность, неприметность и таинственность: далеко не все автолюбители подозревают о его существовании и тем более понимают принципы его работы. А отыскать на своей машине «колдуна» и вовсе смогут единицы.

За что именно «колдун» отвечает

«Колдун» нужен автомобилю для управления давлением на задних тормозах. При торможении передняя и задняя оси машины нагружаются по-разному, а усилие, необходимое для эффективного торможения автомобиля обеими осями требует динамической коррекции. Для этих целей как раз и нужен регулятор тормозных сил. «Колдун» не позволяет задним, разгруженным колёсам блокироваться раньше передних, тем самым нивелируя опасность увода автомобиля в неконтролируемый занос. Особенно важно наличие и исправность «колдуна» для моделей, снабжённых барабанными тормозными механизмами. Рабочий регулятор тормозных сил при всех допустимых вариантах загрузки автомобиля исключает опережающее блокирование задних колёс относительно передних.

Как «колдун» работает

Все механические регуляторы давления в гидроприводе тормозной системы делятся на два типа — управляемые и неуправляемые. Первые умеют самостоятельно изменять величину давления в тормозных механизмах задних колёс в зависимости от интенсивности торможения и нагрузки на ось. Вторые же лишены жёсткой связи с подвеской машины и просто сбрасывают давление в гидросистеме задних тормозов при достижении определённого порога через специальный клапан.

Устройство у этого механизма чрезвычайно простое. «Колдун» представляет собой гидроцилиндр для тормозной жидкости с входными и выходными штуцерами. Поршень со штоком двигается по цилиндру и приоткрывает или закрывает проходной канал, тем самым регулируя доступ тормозной жидкости к рабочим тормозным цилиндрам задней оси.

Активные, или управляемые регуляторы давления при работе учитывают расстояние между задним мостом и днищем благодаря наличию жёсткой связи с ними. При резком торможении автомобиль «клюёт» носом, расстояние между задним мостом и днищем увеличивается, рычаг от моста отпускает поршень, он смещается и перекрывает доступ тормозной жидкости к задним колесам — те продолжают крутиться и не блокируются.

При высокой загрузке автомобиля регулятор тормозных сил может и вовсе не срабатывать — груз не позволяет подняться кузову и механизм не включается. При применении в конструкции задней подвески так называемых проставок «колдун» также может полностью отключиться — увеличившееся расстояние между задним мостом и кузовом он воспринимает как нештатную ситуацию и «распускает» задние тормоза.

Несмотря на всю свою простоту «колдун» — весьма капризная и нежная деталь, требующая ухода и бережного отношения. Регулятор тормозных сил боится грязи и влаги, от которых он корродирует и «закисает», то есть блокируется в каком-либо промежуточном положении. Особенно внимательным к нему стоит быть любителям всевозможного тюнинга — несанкционированное вмешательство в конструкцию шасси почти всегда нарушает работу механизма. Многие автомобилисты не придают этому должного значения и попросту исключают «колдуна» из гидропривода, соединяя трубки тормозной системы напрямую. Однако делать этого категорически нельзя!

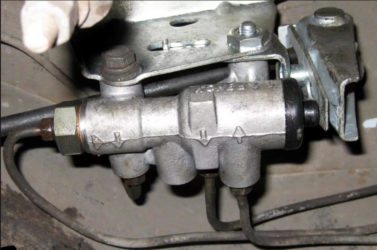

Что такое колдун в тормозной системе

» Разное » Что такое колдун в тормозной системе

Подведем итог и рассмотрим дополнительные источники информации, которые помогут лучше разобраться с регулятором тормоза колдуном.

Итак, как выясняется, колдун для автомобилиста – это вовсе не мифический персонаж, а вполне осязаемая деталь в конструкции его автомобиля. Призвана она обеспечивать распределение тормозных усилий.

Никто так толком и не знает, как работает этот механизм, поэтому такое название выглядит вполне оправданно. При обычной эксплуатации действия колдуна незаметно. А вот когда водитель ударяет педаль в пол, то он вступает в работу. Если бы колдуна не было, то при таком способе торможения задние колеса бы блокировались, и машину начинало бы заносить в сторону.

Колдун же заставляет задние колеса продолжать крутиться, тем самым сохраняя курсовую устойчивость. Если разбираться, как он это делает, то общий принцип заключается в перекрытии канала, по которому тормозная жидкость поступает к задним колесам.

Колдун очень привередливое «существо», боится грязи. Важно чтобы он находился в исправном состоянии, т.к. это поможет избежать аварии в критической ситуации. Дополнительную информацию о работе этого загадочного приспособления можно также посмотреть в данной статье.

Колдун — регулятор тормоза

• Андрей
• Распечатать

autozam.ru

регулятор давления тормозов: Секретный «колдун» — Автоцентр.ua

Полезные советы

Зачем нужен регулятор давления тормозов.

На моем Ford Sierrа в тормозную магистраль вмонтирован узел, похожий на тот, который в обиходе именуют «колдуном». Но он расположен не под днищем машины, а в моторном отсеке, и к нему не подсоединены никакие механические тяги. Какую роль выполняет данное устройство? Может, это лишняя деталь и ее стоит демонтировать?Станислав, г. Тернополь

На легковых автомобилях с гидроприводом тормозной системы без антиблокировочной системы АBS в контуре задних механизмов применяется регулятор давления. Действительно, некоторые автовладельцы называют его «колдуном», считая загадочным и даже бесполезным устройством. В действительности это важный элемент тормозной системы, который при всех допустимых вариантах загрузки автомобиля при экстренном торможении исключает опережающее блокирование задних колес относительно передних.

Регуляторы давления бывают управляемые и неуправляемые. Принцип действия первых – автоматическое изменение величины тормозного усилия в тормозных механизмах задних колес в зависимости от интенсивности торможения и загрузки автомобиля. Работой такого устройства управляет механический привод, связанный с задней подвеской или мостом автомобиля. При интенсивном торможении, которое вызывает продольный крен автомобиля и разгрузку задних колес, перекрывается подача жидкости к задним механизмам. Этим, собственно, исключается блокировка колес.

У регулятора давления второго типа жесткая механическая связь с подвеской отсутствует. Правильное его название – разгрузочный клапан. Он также ограничивает усилие, передаваемое от главного тормозного цилиндра на задние тормозные механизмы. Срабатывает такой «колдун» при определенном значении давления в гидросистеме автомобиля, что зависит от интенсивности нажатия на педаль тормоза.

Удалять («глушить») разгрузочный клапан из тормозной магистрали нельзя, иначе нарушается распределение тормозного усилия по осям (обычно – 60:40), а в случае экстренного торможения из-за блокировки задних колес увеличивается вероятность заноса задней оси автомобиля при движении по криволинейной траектории.

Следует отметить, что данный узел практически неремонтопригоден и обслуживания не требует.

Подготовили Юрий Дацык, Сергей Иванов, Владимир Корницкий Фото Сергея Кузьмича, Андрея Яцуляка

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Регулятор тормозов (колдун) — Советы бывалых

Вы где-нибудь видели, чтобы “мастера” ругулировали колдун способом, описаным в книге ? Обычно предлагаются несколько вариантов или все вместе :

– подтянуть ручник – заменить задние поршни

– заменить колдун

– заменить “износившиеся” задние тормозные колодки – проложить между штоком и пластиной колдуна шайбу

и т.д.

Принцип действия колдуна описан в умной книге, хочу только сказать следующее : чем ближе пластина к штоку колдуна (ЧЕМ МЕНЬШЕ ЗАЗОР), тем “чувствительнее” задние тормоза. В книге указан зазор вроде 2.1 мм, но это в идеале ! Пример : у меня 1.0 мм.

Момент срабатывания задних тормозов при определенном усилии на педаль зависит от :

1. Зазора колдуна

2. Положения тяги колдуна (косвенно – разгружена/нагружена задняя ось, постоянно – соотношение величины просвета спереди и сзади, т.е. отличие высоты профиля резины и высоты пружин)

3. Зазора между колодками и барабаном (износ колодок, “натянутость” ручника)

Регулятор давления тормозов, или как работает колдун на автомобилях ВАЗ

Регулятор тормозных усилий, в простонародье колдун, представляет собой механическое устройство, предназначенное для сброса избыточного давления в задних барабанных тормозах.

На автомобилях ВАЗ-2109, ВАЗ-2108, на ВАЗ-2114 и других переднеприводных моделях тольяттинского производства устанавливался в задней левой части кузова, под днищем, перед балкой задней подвески. Регулятор давления тормозов на модели ВАЗ-2107 и другой «классике» расположен справа по ходу движения автомобиля.

В новых транспортных средствах, оснащенных системой ABS и EBD, колдун не используется.

Зачем нужен регулятор тормозных усилий

Функцией регулятора является временное ослабление тормозной силы при резком торможении. Дело в том, что равномерно распределенное на заднюю и переднюю ось усилие способно привести к заносу автомобиля. Если же задние тормоза начинают работать чуть позже и слабее передних, подобного не происходит.

Исходя из вышесказанного, можно сделать вывод, что колдун является элементом системы безопасности автомобиля, отчасти сохраняющим его устойчивость на дороге при экстренном нажатии на педаль тормоза. На современных моделях эту функцию выполняет ABS. Именно поэтому в использовании на производстве технически устаревшего устройства сегодня нет необходимости.

Регулировка “колдуна” на “Логане”

Найти регулятор тормозных усилий на “Логане” не является проблемой. Он находится на днище между передней и задней осями. Многие уверяют, что правильно настроить работу распределителя на этом автомобиле под силу только профессионалам, но это совсем не так. Первичную регулировку выполняет производитель – используется специальная установка, и гайка протягивается со строго определенным моментом. Допускается лишь фиксация свободной резьбы на гайке.

Для самостоятельной регулировки нужно очистить “колдун” и заменить смазку в нем. Затем делают половину оборота регулировочной гайкой. Далее можно выезжать на тест. Если задняя пара колес не тормозит, то гайку подтягивают еще раз.

Если на тестируемом автомобиле нет АБС, тогда, даже если протянуть гайку вплоть до упора, можно не добиться результата. Иногда может помочь замена колдуна, однако и это не всегда спасает ситуацию. Дело в том, что у 9 из 10 “Логанов” без АБС регулятор не работает в принципе. Причины заключаются в слабой пружине. И у владельца снова два варианта – он может поменять пружины на более жесткие или установить резиновую прокладку для увеличения давления на механизм “колдуна”.

Как работает колдун

Сам по себе регулятор состоит из цилиндра, клапана, пружинки и штока. Последний связан с задней балкой, за счет чего и обеспечивается работа колдуна ВАЗ-2109. Также через регулятор давления задних тормозов проходят контуры с тормозной жидкостью. Для их крепления на устройстве предусмотрено 4 резьбовых входа. » alt=»»> Как работает регулятор-колдун на ВАЗ? Во время экстренного торможения передняя часть авто прижимается к земле, а задняя приподнимается. От этого приходит в движение шток регулятора, который перекрывает поступление жидкости в задние цилиндры. Пружинка, расположенная под клапаном, не дает ему закрыться полностью. Поэтому задние механизмы все же срабатывают, но позднее и слабее передних.

Как установить тройник вместо колдуна

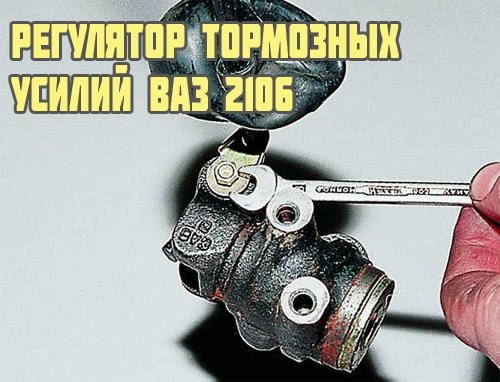

В случае ВАЗ 2106-07 можно просто удалить регулятор, тройник уже установлен в системе, просто к нему подводится магистраль от ГТЦ.

1. Специальным ключом на «10» откручиваем штуцера тормозных трубок от механизма.
2. Откручиваем от заднего тормозного шланга трубку, идущую от регулятора тормозов.

Отсоединяем трубку колдуна от заднего тормозного шланга

1. Отсоединяем рычаг управления от моста и кузова. Вынимаем регулятор в сборе с тягой и выкидываем его.
2. Тормозную трубку от главного тормозного цилиндра аккуратно изгибаем, чтобы уменьшить ее длину. Она не должна болтаться под днищем автомобиля. Соединяем ее с тормозным шлангом задних тормозов.

выгибаем тормозную трубку от главного цилиндра к заднему тормозному шлангу

Теперь все усилие от главного идет через тройник на оба задних тормозных цилиндра. Поэтому замедление будет происходить двумя колесами одновременно с передними.

Возможные неисправности регулятора

В целом, неисправностей, которые могут возникать в колдуне, немного. К ним можно отнести:

• Заклинивание клапана;
• Разрегулированность положения;
• Протечки тормозной жидкости.

Разрегулированный колдун можно настроить. Определить необходимость регулировки можно по поведению машины при нажатии на тормоз. При неправильной настройке регулятора машину начинает бросать в сторону.

При заклинивании клапана или протечках жидкости механизм подлежит замене. Теоретически его можно отремонтировать. Однако процесс такого ремонта сложен и дорог, что делает его нерентабельным.

Настройка регулятора тормозных усилий

Регулировка колдуна должна производиться на эстакаде или смотровой яме. При этом автомобиль разгружают и загоняют на место проведения работ. Для выполнения манипуляции понадобится:

1. Накидной ключ на 13 или соответствующая головка;
2. Сверло диаметром 2 мм.

Чтобы отрегулировать колдун, гаечным ключом ослабляют болт его крепления к кронштейну рычага. Далее с помощью отвертки перемещают кронштейн до тех пор, пока получившийся зазор не позволит вставить в него подготовленное двухмиллиметровое сверло. После этого болт затягивают.

На заметку: регулятор давления тормозов ВАЗ-2110 и предыдущих ВАЗовских моделей в процессе эксплуатации закисает так, что сдвинуть его кронштейн не представляется возможным. В такой ситуации следует облить заржавевший участок жидкостью WD-40, подождать 15-30 минут, после чего ударами молотка через мягкую выколотку сместить деталь в сторону.

Замена регулятора давления тормозов

Замена колдуна на автомобилях ВАЗ-2110 и других ТС, оснащенных РДТ, производится на эстакаде. Необходим накидной ключ на 13, мощная отвертка и специальный ключ на 10, предназначенный для выкручивания тормозных трубок. Перед началом работы узел требуется очистить от грязи и ржавчины, облить WD-40 или другим проникающим составом, после чего подождать полчаса.

Работу начинают с откручивания болта крепления кронштейна к пружине. После демонтируются тормозные трубки, положение которых рекомендуется предварительно пометить.

Выкрутить штуцеры трубок можно и обычным ключом. Однако использование специального инструмента облегчает работу и снижает вероятность «слизывания» граней. После штуцеров выкручивают два болта крепления колдуна к кузову и снимают деталь. » alt=»»> Устанавливать новый колдун ВАЗ-2110 необходимо в строгой обратной последовательности. После его установки и перед тем, как отрегулировать РДТ, следует прокачать контуры задних тормозов. Далее производится вышеописанная процедура настройки колдуна.

Ремонт колдуна

Для того чтобы отремонтировать регулятор тормозных усилий, необходимо выполнить ряд действий:

Спасибо за подписку!

• Демонтаж. Снимаем весь узел, использую ключи на 10 и 13. Откручиваются тормозные трубки, сливается тормозная жидкость и в трубки устанавливаются заглушки. Далее снимается корпус «колдуна», который крепится к днищу двумя гайками.
• Диагностика и замена деталей «колдуна». Внимательно изучите поверхность «Колдуна». При необходимости замените неисправные детали (уплотнительные резинки), используя ремкомплект. Закисший поршень ремонту не подлежит и требует полной замены узла.
• Установка колдуна. Соберите и отрегулируйте деталь в обратной последовательности и прокачайте тормозную систему. Долейте тормозную жидкость.
