Схема подключения стартера

Стартер представляет собой двигатель, преобразующий электроэнергию, поступающую от аккумулятора в механическую энергию, которая служит начальным импульсом для движения поршней в ДВС.

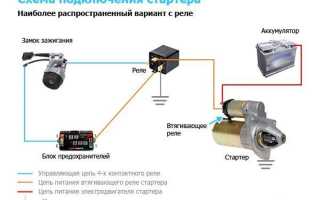

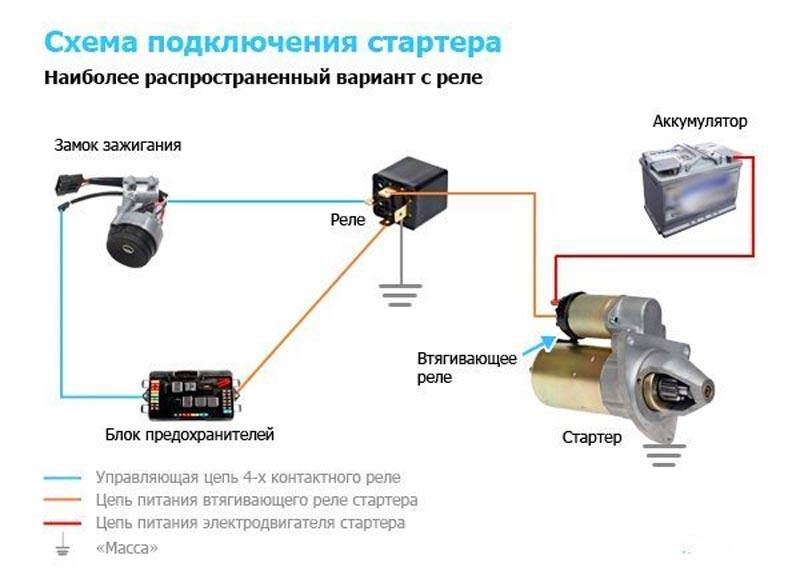

Итак, схема подключения стартера начинается от замка зажигания, в котором поворотом ключа замыкается электрическая цепь в реле запуска, соединенном с блоком предохранителей. Это реле дает команду втягивающему реле, а тот соединяет стартер с аккумулятором. От источника питания поступает электрический ток и механизм запускается.

Обратите внимание, что схема подключения стартера на ВАЗ 2114 такая же, как на аналогичных моделях: ВАЗ 2113 и 2115. Электросхема подключения стартера ВАЗ 2114 с 8-ми клапанным мотором применялась на моделях:

• ВАЗ-21140. На этой модели был установлен инжекторный двигатель с 8-ю клапанами, объемом 1,5 литра и мощностью 77 лошадиных сил. Модель выпускалась с 2003 по 2007 год.
• ВАЗ-21144. Восьмиклапанный мотор объемом 1,6 литра и мощностью 81,6 лошадки. Модель производилась в 2007-2013 годы.

Добавочное ВР стартера

На современных автомобилях априори предусмотрено добавочное ВР стартера. На старых авто реле устанавливается и подключается уже самостоятельно.

Преимущества установки дополнительного ВР налицо:

• Защищает стартерное устройство от выгорания контактов в замке, что происходит по разным причинам (долгий запуск, банальный износ и т.д.);
• Влияет положительно на загрузке контактов того же замка зажигания, вследствие чего контакты дольше остаются работоспособными;
• Защита стартера от ситуации, когда по причине «глюка» ключа в замке зажигания (мотор запустился, а стартер продолжает крутиться).

Проверить, установлено ли добавочное ВР на автомобиле, можно так:

• Посмотреть в «черном ящике» (блоке предохранителей);
• Включить стартерное устройство в режиме продувки мотора – если добавочное реле стоит, то стартер обязан самостоятельно отключиться через несколько секунд.

Вот как осуществляется подключение:

• Зафиксировать реле в любом удобном месте (можно на шпильке бачка жидкости для очистки стёкол);
• Подвести кабель к стартеру;
• Снять с плоской клеммы основного реле красный проводок, а на его место вставить проводку от добавочного ВР;
• Другой провод нового ВР с наконечником на 8 мм соединить с плюсом стартера;
• Контакт 30 добавочного ВР надеть на освобождённый контакт основного ВР;
• Прикрутить к корпусу (массе) короткий проводок под номером 85.

Добавочные реле можно приобрести в магазинах. Они продаются в комплекте, где всё предусмотрено для правильной самостоятельной установки.

Забудьте о штрафах с камер! Абсолютно легальная новинка — НАНОПЛЁНКА, которая скрывает ваши номера от ИК камер (которые стоят по всем городам). Подробнее по ссылке.

• Абсолютно легально (статья 12.2.4).
• Скрывает от фото-видеофиксации.
• Устанавливается самостоятельно за 2 минуты.
• Не видна человеческому глазу, не портится из-за погоды.
• Гарантия 2 года,

запуск двигателя при неисправном втягивающем рэле

Блок предохранителей и реле на инжектор ВАЗ 2109-2115 АВАР 367.3722М (2115-3722.010-40)

стартер причины неисправности часть 1

Схема стартера ВАЗ 2114

Стартером в автомобиле принято называть устройство, запускающее вращение вала, который перемещает цилиндры в ДВС. По сути, это электродвигатель, преобразующий электрическую работу в механическую.

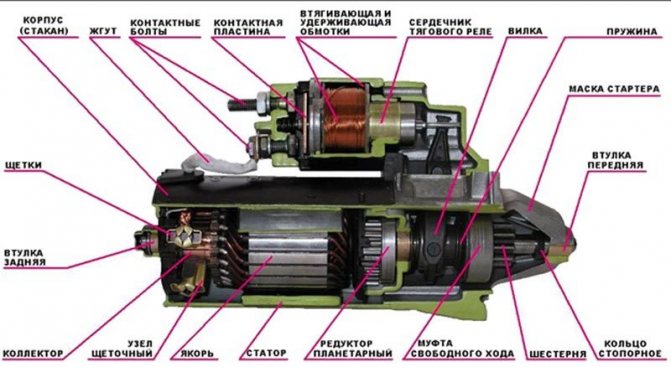

Корпус стартера состоит из маски и стакана. Под маской располагаются стопорное кольцо и шестерня.

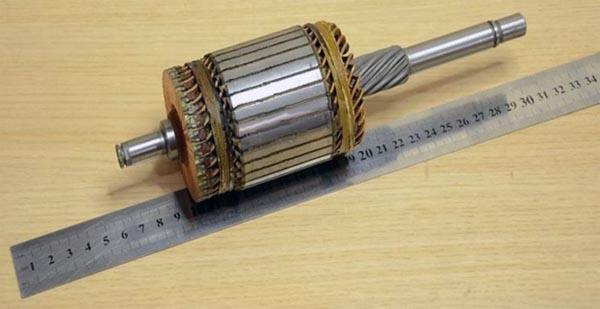

Внутри стакана размещается якорь и 4 магнитных башмака, или сердечника, между которыми образуется магнитное поле. Эти магнитные сердечники образуют статор двигателя. Якорь – это вал с сердечником из электротехнической стали.

В пазы сердечника вставлены рамки, которые и будут вращаться под действием образуемого башмаками электромагнитного поля. Рамки своими концами соединяются с коллектором, к которому подведены 4 угольные щетки:

• две положительные – от аккумулятора;
• две отрицательные, подведенные к массе и замыкающие цепь;

Щеточный узел вмонтирован в заднюю закрывающую крышку корпуса. Пружинки, прижимающие щетки стартера к коллекторному узлу якоря, припаяны к щеткодержателям.

В задней крышке стартера размещается подшипник якоря, выполняющий функцию опорной втулки.

Расположение реле зажигания

При включении замка зажигания не крутит стартер. Почему стартер не реагирует на поворот ключа зажигания Бывает и такое

Отыскать месторасположение реле зажигания просто, ведь данный элемент в ВАЗ-2114 инжектор размещен по левую сторону от руля, а защищает его от глаз декоративный кожух. Как смотрится Такой элемент, поможет выяснить фото на интернет-ресурсе. Иногда, чтоб поменять старенькое реле на новое, снимать защитный кожух не нужно. Для этой цели вам мероприятия следует просто достать до реле рукою, которую необходимо просунуть в особое отверстие, расположенное под рулем.

Не крутит стартер, не заводиться с ключа, ваз 2115, 2114

Сам длительно страдал облазил весь инет ни чего не посодействовало, надеюсь кому посодействовал)))

Устанавливаем реле

на
стартер
приора и 2110.

Однако данный шаг подмены нет комфортен, потому спецы советуют автолюбителям все-же снимать защитный кожух при подмене реле зажигания, тем паче что такая операция делается достаточно легко и просто.

Где стоит реле стартера на ВАЗ 2114?

Со стартером связаны два реле:

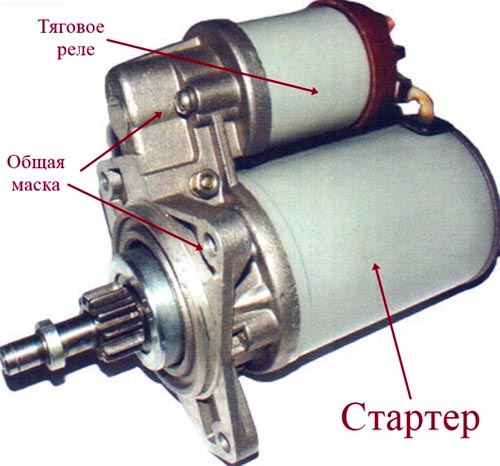

• Втягивающее реле располагается над стартером, являясь как бы его механизмом. Его положение показано на первом рисунке с общим видом узла и на схеме самого механизма.
• Следующее реле – это узел, размещенный в стороне, и связан контактным электропроводом с втягивающим реле. Это электротехническое устройство часто выходит из строя и нуждается в замене, поэтому автовладельцу необходимо знать его местонахождение в сложной системе узлов и деталей.

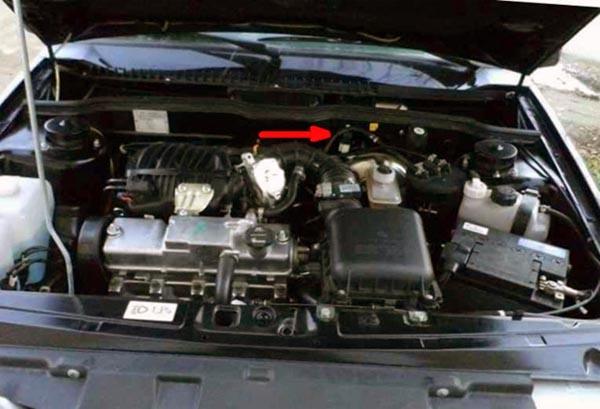

В отличие от многих машин, в том числе и вазовских реле стартера на ВАЗ 2114 помещается в подкапотном пространстве.

И представляет собой небольшую коробочку такого вида:

Несколько полезных советов

Для того чтобы втягивающее реле служило как можно дольше, прислушайтесь к этим советам:

1. Если аккумуляторная батарея разряжена, стартер крутит медленно и его оборотов не хватает для запуска двигателя, оставьте попытки завести автомобиль. Так вы не только приведете АКБ в состояние глубокой разрядки, но и выведете из строя реле стартера.
2. Запуская двигатель, не включайте стартер дольше, чем на 15 секунд. Это приведет к перегрузке в его цепи, из-за которой возможно подгорание контактов реле, перегорание его обмоток и обмоток стартера.
3. Выбирая втягивающее реле для замены, не покупайте дешевые изделия. Лучше отдать предпочтение деталям известных производителей, а покупать их только в специализированных магазинах.

Признаки неисправности стартера

Слабый контакт с щетками

Самая простая и в то же время самая распространенная неполадка – это неплотное прилегание щеток к коллектору, в результате чего нарушается электрический контакт. В результате, стартер не запускается. Щетки истираются довольно быстро, и подлежат замене. Другой причиной неплотного соединения щеток с коллектором может быть слабость пружины.

Несрабатывание тягового реле

Еще одна распространенная неполадка в механизме запуска двигателя – не вращается якорь. Причина кроется в отказе тягового реле. Не срабатывает по целому ряду причин. Чтобы докопаться до истины, автовладельцу придется провести поэтапную проверку элекрооборудования в транспортном средстве, начиная от аккумулятора, который мог по различным причинам разрядиться. От аккумулятора проверяем дальше:

• Если полюсные выводы на аккумуляторе и концы проводов реле сильно окислены, то оксидная пленка, образуя электроизоляцию не пропускает электрический ток. Контакты необходимо зачистить мелкой наждачкой.
• Слабо затянутые наконечники прерывают прохождение тока. Для восстановления контакта небходимо подтянуть винты.
• Обрыв в проводах, соединяющих тяговое реле со стартером или замком зажигания. Провода следует соединить или заменить.
• замыкание между витками в электрообмотке втягивающего реле, обрыв или законтачивание на «массу»;
• заедание якоря тягового реле;
• неисправность контактной части выключателя.

Если тяговое реле срабатывает, но не вращается якорь, могут влиять упомянутые выше причины, плюс к этому на якорь влияют:

• подгорание коллектора. Причиной прогорания служит электрическая дуга, возникающая между неплотно прилегающими щетками и коллектором. Щетки прилегают неплотно из-за истирания, или перекоса. Если перекос не повлек серьезной деформации, достаточно его поправить. Стершиеся щетки подлежат замене.
• Устранив, таким образом, причину прогорания, сам коллектор зачистить слабой шкуркой.
• Разрушение обмотки в якоре или статоре – не редкость. Причин почему рвутся витки в обмотках, немало: они перегреваются при перегрузках, выплавляется припой, образуется короткое замыкание. В результате обрыва обмоток возникает искрение и прогорание коллектора. От длительной эксплуатации стартера с разрушенными обмотками прогорает изоляция, что приводит к коротким замыканиям на корпус.
• пробой изолированного щеткодержателя плюсовой щетки, и его замыкание.
• замыкание между пластинами коллектора;
• межвитковое соединение в обмотках, либо их замыкание на «массу».

Работоспособность тягового реле, наличие или отсутствие электрозамыканий проверяется вольметром или амперметром. Перед этим между ограничительным кольцом и шестерней привода вставляется прокладка толщиной 12-15 мм. В работающем устройстве показатели не должны превышать по силе тока – 23 А и по напряжению – 9 В. Превышение этих значений свидетельствует о наличии замыкания или других неполадок в обмотке втягивающего реле или в приводе. Если устройство для запуска ДВС работает, но коленвал не вращается, причины следующие:

• Пробуксовывает муфта свободного хода, названная бендиксом по имени своего изобретателя;
• Сломан рычаг выключения бендикса или соскакивание его оси;
• Износилось поводковое кольцо на обгонной муфте, или лопнула буферная пружина;
• заедает или и тяжело перемещается привод на якоре стартера.

Неполадки, возникающие в стартере, будь то электрические или механические, нельзя оставлять на самотек. Иначе маленькая поломка повлечет за собой большую. Возникает ли замыкание в электросети автомобиля, образуются ли трещины и сколы в корпусе, нарушается ли упругость щеткодержателей, все эти неполадки необходимо своевременно устранять. Старые и изношенные подшипники подлежат замене. Трещины и сколы заваривают, а место сварки тщательно зачищают.

Назначение предохранителей

Какие стоят на ВАЗ 2114 предохранители? Электрическая схема этого автомобиля составлена таким образом, что перед всеми основными электроагрегатами стоят ЗУ, расположенные в блоке предохранителей.

Схема предохранителей ВАЗ 2114

Схема соединений этих защитных устройств изображена на рисунке.

1. F1 — номинальный ток вставки 10 А — защищает лампочки противотуманок, расположенных сзади.
2. F2 — с током 10 А — это лампочки поворота левой и правой стороны, лампочка аварийного оповещения, реле-прерыватель лампочек поворота и «аварийки».
3. F3 — с током 7,5 А — защита лампочек света в салоне и багажнике, цепи маршрутного компьютера, подсветки зажигания и лампочек торможения, сигнальной лампочки «Check engine».
4. F4 — с током 20 А — предохраняет переключатели находящиеся в цепи подогрева остекления двери багажника и элементы подогрева этого стекла, контакты «переноски».
5. F5 — с током 20 А — защищает цепи гудка-сигнала и его переключатель, а также электрический движок вентилятора охлаждающей системы.
6. F6 — с током 30 А — это цепь электростеклоподъемников и их переключатели с контактами.
7. F7 — с током 30 А — защитное устройство трех электроагрегатов — отопителя, омывателя лобового стекла и очистителя фар. Кроме того, здесь же прикуриватель, освещение «бардачка» и обмотка переключателя обогрева остекления двери багажника.
8. F8 — с током 7,5 А — это защита лампочки правой противотумки, расположенной впереди.
9. F9 — с током 7,5 А — это защита лампочки левой противотуманки расположенной впереди.
10. F10 — с током 7,5 А — защищает лампочки габаритов с левой стороны, госномера, подкапотного света, подсветки приборной доски и выключателей с рычагами отопления, а также сигнальной лампочки габаритов.
11. F11 — с током 7,5 А — предохраняет лампочки габаритов правой стороны.
12. F12 — с током 7,5 А — защитное устройство правой лампочки фары ближнего света.
13. F13 — с током 7,5 А — защитное устройство левой лампочки фары ближнего света.
14. F14 — с током 7,5 А — защищает левую фару дальнего света и сигнальную синюю лампочку включения дальнего света.
15. F15 — с током 7,5 А — защищает правую фару дальнего света.
16. F16 — с током 15 А — предохраняет лампочки и переключатель-прерыватель поворотов и «аварийки», белую лампочку заднего хода, питание блока приборов, маршрутного компьютера, обмотку генератора (при запуске), лампочки сигнализирующие малое давление масла, тормозной жидкости и стояночного тормоза, разряд аккумуляторной батареи.
