Масляный насос ВАЗ 2115 — Замена, Признаки неисправности, Где находится

Масляный насос представляет собой устройство, создающее рабочее давление в системе смазки, что обеспечивает надежную смазку рабочих механизмов двигателя. Помимо этого, масляный насос двигателя выполняет перекачку масла из картера в бачок (исключительно в механизмах с сухим картером).
Масляные насосы бывают двух видов:

1) Регулируемые – в них давление поддерживается изменением объёма работы насоса.

2) Нерегулируемые – в них давление поддерживается за счёт редукционного клапана.

Так же насосы делятся на шестерёночные и роторные.

Оглавление

ЗаменаПризнаки неисправностиГде находится

Замена

Снятие масляного насоса

В первую очередь нужно снять поддон картера, затем отвернуть два болта масляного насоса. После этого можно вынимать масляный насос, а затем и прокладку.

Установка

Установка масляного насоса на ВАЗ производится в обратном порядке от снятия.

После установки насоса необходимо залить масло. Не забудьте поменять прокладку перед установкой насоса.

Признаки неисправности

Маслонасос – это единственный элемент двигателя, который можно обработать нефильтрованным маслом. Прежде чем понять, из-за чего происходит износ масляного насоса, нужно знать, как он работает и на что реагирует.Итак:

Если внутри механизма есть изношенные механизмы или большие зазоры между корпусом и шестернями, может наблюдаться утечка давления. Таким образом, не обеспечивается нормальное рабочее состояние двигателя.

Масляный состав из картера всасывается вращающимися внутри корпуса шестернями, далее он проходит в маслоприёмник, только после этого в сам насос. Посредством насоса масло поступает в масляный фильтр под определённым давлением.

Если оно холодное, а струя толстая, тогда перепускной клапан легко открывается и даёт возможность не профильтрованному составу пройти, не попадая на фильтр. За счёт этого холодный двигатель будет развивать хорошее давление масла до его прогревания и утончения струи.

Где находится

Расположение насоса для многих загадка, он располагается в масляном картере двигателя, а для того чтобы добраться к нему нужно обязательно сливать моторное масло. Масло сливается в чистую канистру и после того как производится замена масляного насоса повторно заливается в двигатель. Ремонтные работы по замене масляного насоса выполняются на смотровой яме или подъемнике, с использованием стандартного набора инструментов.

Стучат гидрокомпенсаторы. Что делать?

ЛЕКЦИЯ №3

Тема: «Ремонт узлов системы смазки и охлаждения»

Вопросы:

1. Ремонт масляного насоса.

2. Ремонт масляных фильтров.

3. Ремонт узлов системы охлаждения.

4. Ремонт основных узлов, агрегатов и приборов электрооборудования.

Литература:

Основная:

1. Петров С. А., Бисноватый С. И. Ремонт сельскохозяйственных машин. – 3-е изд., перераб. и доп. – М.: Колос, 1982. – 303 с., ил. – (Учебники и учеб. пособия для подгот. с.-х. кадров массовых профессий).

2. Мочалов И. И., Костенко С. И., Васильев В. А. Ремонт почвообрабатывающих машин. – М.: Россельхозиздат, 1986. – 142 с., с ил.

Дополнительная:

1. Ремонт машин/ О. І. Сідашенко, О. А. Науменко, А. Я. Поліський та ін.; За ред. О. І. Сідашенка, А. Я. Поліського. –К.: Урожай, 1994.- 400с.

1. Ремонт масляного насоса.

Надежность двигателя во многом зависит от исправности узлов системы смазки и качества применяемых масел.

Характерные неисправности системы смазки:

— износ деталей масляного насоса и фильтров,

— нарушение регулировок клапанов,

— потеря герметичности узлов,

— загрязнение системы.

Ремонт масляного насоса. Техническое состояние масляного насоса характеризуется его производительностью при номинальной частоте вращений ведущего валика и рабочем давлении, а также давлением открытия предохранительного клапана.

Определение износов. Перед проверкой и ремонтом масляного насоса его промывают и осматривают снаружи. При осмотре определяют износ валиков, втулок и обнаруживают другие повреждения. Затем насос испытывают на стенде на производительность и давление открытия предохранительного клапана.

Вязкость масла при этом должна быть такой же, как и при испытании насоса после ремонта, и соответствовать вязкости картерного масла у прогретого двигателя.

По результатам испытаний судят о необходимости ремонта насоса.

В случае необходимости разбирают насос, моют его детали и выявляют дефекты и износ.

У корпуса масляного насоса изнашиваются поверхности в местах сопряжения с торцами шестерен и стенки гнезд в местах сопряжения с вершинами зубьев шестерен, места посадки втулки ведущего валика и пальца ведомой шестерни. Кроме того, изнашивается гнездо предохранительного клапана, повреждается резьба, образуются трещины.

При износе корпуса резко снижается производительность насоса.

Износ деталей предохранительного клапана приводит к нарушению его герметичности и снижению давления открытия.

У ведущей и ведомой шестерен насоса изнашиваются торцы и зубья по высоте и толщине. При износе шестерен по торцам и зубьев по высоте уменьшается производительность масляного насоса. На производительность масляного насоса износ зубьев толщине не оказывает существенного влияния. Износ наружной поверхности втулок насоса приводит ослаблению их посадки в корпусе, крышке и ведомой шестерне, а износ внутренней поверхности — к увеличению зазора между втулками, ведущим валиком и пальцем ведомой стерни.

Несвоевременное устранение этой неисправности может быть причиной аварийного износа гнезд корпуса и выхода насоса из строя. Палец ведомой шестерни изнашивается в местах сопряжения корпусом и втулкой ведомой шестерни.

Ведущий валик масляного насоса изнашивается в местах сопряжения со втулками. При несвоевременном устранении этого износа резко увеличивается зазор и быстро изнашиваются корпус и шестерни. У валика изнашиваются также шлицы или шпоночные канавки.

На поверхностях предохранительных клапанов во время эксплуатации появляются риски, задиры, местные износы, вследствие чего нарушается герметичность клапана. Отложение на клапане смолистых веществ приводит к его залеганию.

На клапанах шарикового типа появляются кольцевые выбоины риски. Витки пружины клапанов при длительной работе стираются, что приводит к потере ими упругости, а иногда и к поломке.

Устранение износов. Износ поверхности корпуса, сопрягаемой с крышкой, устраняют шлифовкой или припиливанием с последующим шабрением.

Неплоскостность торцовой поверхности измеряют при помощи иглы и щупа.

Утопание нагнетательных шестерен относительно торцовой верхности корпуса измеряют при помощи линейки и щупа.

Наибольшую трудность представляет восстановление изношенных колодцев корпуса насоса. Колодцы восстанавливают меднением, мелированием, наплавкой меди или латуни, эпоксидными смолами, также расточкой гнезд с последующей запрессовкой вкладышей. Расточка гнезд с последующей постановкой вкладышей наиболее простой способ восстановления корпуса.

.Изношенные отверстия под втулку валика и палец шестерни развертывают и в них запрессовывают втулку увеличенного размера.

Посадочное место шариковых клапанов восстанавливают зенкованием до выведения следов износа с последующей осадкой шарика по гнезду.

Изношенные клапаны плунжерного типа восстанавливают притиркой.

Трещины, обнаруженные в корпусе, заваривают сваркой или запаивают твердыми припоями.

Крышку масляного насоса с изношенной торцовой поверхностью шлифуют или припиливают и затем шабрят. Отверстие под втулку развертывают и в него запрессовывают втулку увеличенного размера.

Втулки с изношенной наружной поверхностью восстанавливают осадкой в корпусе или крышке. При износе внутренней поверхности втулки обычно выбраковывают.

Изношенные пальцы и валики восстанавливают наплавкой с последующими проточкой и шлифованием шеек, а также фрезерованием шлицев.

У маслоприемника насоса может быть оборвана и повреждена сетка, а также нарушена плотность соединения его с корпусом масляного насоса.

Порванные места сетки запаивают. При этом общая площадь запайки не должна превышать 10%.

У привода масляного насоса изнашиваются втулки кронштейнов, валики и соединительные муфты. Изношенные детали восстанавливают обычными способами.

Обкатка и испытание. Отремонтированный масляный насос обкатывают, испытывают и регулируют на специальных стендах.

В процессе обкатки насоса не должно быть постороннего шума, перегрева деталей, просачивания масла в местах соединений и через предохранительный клапан. После обкатки регулируют предохранительный клапан.

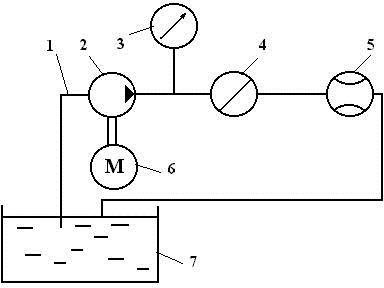

По окончании ремонта масляного, насоса проверяют его на производительность при нормальной частоте вращения и определенном противодавлении в соответствии с техническими условиями.

Масляные насосы большинства автомобильных двигателей испытывают только на развиваемое давление.

2. Ремонт масляных фильтров.

Качество очистки масла от продуктов износа и других примесей зависит от состояния масляных фильтров.

Основные неисправности. Масляные фильтры после разборки промывают и дефектуют.

У фильтров двигателей с центробежной очисткой масла могут быть следующие неисправности: износы шеек ротора и втулок, а также износ и забивание отверстий форсунок (сопл) и защитных сеток на заборных трубках ротора центрифуги (в этом случае ухудшается герметичность ротора и снижается частота вращения его, вплоть до остановки); износ клапанов, резьб, появление трещин па корпусе фильтра, деформация колпаков, повреждение прокладок, что приводит к нарушению регулировок клапанов фильтра и подтеканию масла.

Восстановление деталей. При износе оси ротора центрифуги и втулок ось шлифуют до выведения следов износа. В в корпус ротора запрессовывают втулки ремонтных размеров.

При тугом вращении или заедании корпуса ротора допускается пришабривание втулок.

После запрессовки втулок их обрабатывают одновременно специальной комбинированной разверткой. В случае образования трещин и при обломах корпус и крышку ротора центрифуги выбраковывают.

Сопловые отверстия прочищают медной проволокой и проверяют на пропускную способность при помощи прибора для тарировки жиклеров карбюратора.

Трещины в корпусе фильтра заваривают биметаллическим электродом. Повреждения гнезд клапанов и пружин устраняют так же, как и повреждения предохранительного клапана масляного насоса.

Погнутые стальные колпаки фильтров выправляют, а трещины на горловине запаивают твердыми припоями.

Контроль. После сборки центрифуги на стенде регулируют перепускной клапан, определяют герметичность ротора и частоту его вращения.

После окончательной сборки центрифуги проверяют ее на стенде на герметичность и пропускную способность совместно с масляным насосом нормальной производительности при номинальной частоте вращения и противодавлении.

Ремонт масляных радиаторов. В масляном радиаторе чаще всего забиваются внутренние полости трубок и засоряются маслосборники отложениями, в связи с чем уменьшается пропускная способность радиатора, повышается температура масла. При высокой температуре масла уменьшаются его вязкость и маслянистость, что приводит к повышенному износу деталей, а также старению масла.

Перед ремонтом масляный радиатор вываривают в 5—10-процентном растворе каустической соды в течение 2—3 ч, а затем промывают горячей водой. Отложения в трубках масляного радиатора можно также удалить четыреххлористым углеродом или другим раствором моющего средства. Течь трубок или маслосборников радиатора устраняют пайкой поврежденных мест латунным припоем. Смятую и оборванную ленту трубки выпрямляют и припаивают по всей длине латунным припоем. После ремонта радиатор проверяют на герметичность.

Ремонт узлов системы охлаждения

Характерные неисправности: загрязнение и образование накипи на стенках водяной рубашки, а также баков и трубок радиатора, течь баков и трубок радиатора, трещины на стенках водяной рубашки, повреждение термостата, износ отдельных деталей вентилятора и водяного насоса. Эти неисправности приводят к нарушению теплового режима двигателя и его перегреву.

Перед ремонтом узлов внутренние полости системы охлаждения промывают специальными растворами.

После разборки машины радиатор и головку цилиндров дополнительно вываривают, чтобы удалить оставшуюся накипь.

Ремонт радиатора. Основные дефекты радиатора — изгиб и разрывы трубок, отпаивание трубок от опорных пластин, повреждение охлаждающих пластин, трещины на верхнем и нижнем баках. Большинство повреждений обнаруживают наружным осмотром и испытанием радиатора под давлением воздуха в ванне с водой.

В неразборных сердцевинах радиатора поврежденные трубки отпаивают от опорных пластин специальным паяльником или паяльной лампой. От охлаждающих пластин трубки отпаивают при помощи нагретого шомпола или нихромовой проволоки. В первом случае шомпол нагревают до температуры 800—900° С и вставляют в трубку. Затем отпаянную трубку вместе с шомполом вынимают из радиатора.

Для отпайки трубок при помощи нихромовой проволоки ее подключают ко вторичной обмотке сварочного трансформатора. Участок проволоки, расположенный в трубке, нагревается меньше, чем находящийся на воздухе. Поэтому для лучшего использования выделяющегося тепла проволоку необходимо перемещать относительно сердцевины.

Восстановленную трубку проверяют на герметичность. Если трубок повреждено больше, сердцевину радиатора выбраковывают или перебирают.

Трещины в верхних и нижних чугунных бачках радиаторов заваривают биметаллическим электродом или заделывают клеями на нове эпоксидных смол. После ремонта радиатор испытывают на герметичность.

Ремонт вентилятора и водяного насоса сводится к восстановлению посадочных мест, замене уплотнений, заварке или заделке трещин, правке крестовин и лопастей, подтяжке их креплений и статической балансировке. В процессе ремонта вентилятора необходимо охранять форму и заданный угол наклона лопастей.

Ремонт термостата. Основные дефекты термостата: коробление лапана, отрыв штока, появление трещин гофрированного элемента, изгиб пластины подвески. Указанные неисправности обнаруживают ри погружении термостата в нагретую воду.

В исправном термостате начало и полное открытие клапана олжно происходить при определенной температуре. Дефекты устраняют регулировкой длины хода штока, рихтовкой деталей и пайкой.

Ремонт основных узлов, агрегатов и приборов электрооборудования.

Неисправности деталей электрооборудования могут быть механического и электрического характера.

Механические неисправности устраняются ранее описанными технологическими приемами.

Ремонт электропроводки. Основные неисправности электропроводки —повреждения жил проводов, их наконечников, контактов, зажимов и нарушения изоляции.

Повреждения этих частей проводки приводят либо к полному прекращению тока при обрыве, либо к увеличению сопротивления при окислении контактов, не удовлетворительной затяжке зажима или пайке соединения. Нарушения изоляции могут вызвать короткие замыкания и утечки тока.

Место обрыва определяют контрольной лампой. По схеме электрооборудования выясняют путь тока к неработающему потребителю и проверяют этот участок цепи. Зажим лампы присоединяют к массе, а щупом последовательно касаются зажимов участка цепи от неработающего прибора до источника тока. Загорание контрольной лампы свидетельствует о том, что обрыв находится рядом с проверяемым зажимом. Место обрыва может быть определено шунтированием проверяемого участка. Проводку с обрывами восстанавливают пайкой.

Окисленные контакты с большим сопротивлением находят с помощью вольтметра.

Чтобы найти цепь потребителя с коротким замыканием, поочередно подключают потребители. Если контрольная лампа загорается, а потребитель не работает, это указывает на неисправность проверяемой цепи.

Короткое замыкание устраняют отведением участка провода с поврежденной изоляцией от массы и обматыванием его изоляционной лентой.

Испытание изоляции ведут на стенде КИ-968.

Испытание изоляции конденсатора. Наиболее оступна проверка конденсатора последовательно включенной лампой накаливания от сети переменного тока напряжением 220 В. При исправной изоляции обмоток конденсатора лампа не горит. В момент разрыва цепи должно быть искрение. Отсутствие искрения указывает на обрыв, а горение лампы — на пробой конденсатора.

Электрическую прочность изоляционных деталей в цепях высокого напряжения прерывателя-распределителя или магнето (крышка распределителя, ротор и т. п.) проверяют под напряжением 16000— 20000 В на стенде КИ-968.

Исследования показывают, что неисправности таких узлов, как вентилятор, дизельная топливная аппаратура, а также большая разница в массе нижних головок комплекта шатунов и т. п. тоже усиливают вибрацию двигателя. Если разность в массе одного комплекта шатунов в целом не превышает 10 г, то разность в массе шатунно-поршневой группы превышает 150 г, что служит одной из основных причин появления значительных упругих колебаний коленчатого вала и вибрации двигателя в целом.

На уравновешенность двигателя влияет и его тепловое состояние. Уравновешенность двигателя теряется при его охлаждении и вновь восстанавливается после прогрева до температуры, при которой проводилась балансировка. По этой причине балансировка двигателя должна выполняться при рабочих температурах двигателя, охлаждающей жидкости и масла.

Амплитуда вибрации двигателя также зависит от частоты вращения коленчатого вала.

Учитывая изложенные явления, заводы, выпускающие тракторные двигатели (СМД-14, и др.), проводят их балансировку при стендовых испытаниях.

Заводская балансировка уравновешенности, однако, нарушается после разборки, ремонта и замены деталей. Это подтверждается такими данными: более 50% отказов тракторов ДТ-75 происходит из-за повышенной вибрации двигателя. Вызываемые неуравновешенностью двигателя высокочастотные вибрации приводят к значительному износу не только деталей самого двигателя, но и деталей трансмиссии машины.

Благодаря балансировке, проводимой после ремонта, значительно снижается количество поломок, усталостных трещин, обрывов крепежных деталей и т. п. Надежность и долговечность двигателя в связи с этим возрастают примерно на 25%. За счет снижения непроизводительных затрат энергии на вибрацию и усиленное изнашивание деталей примерно на 10—12% повышается полезная мощность двигателя.

Неуравновешенность двигателя включает собственную неуравновешенность отдельных подвижных деталей и общую монтажную неуравновешенность вращающихся масс коленчатого вала с шатунами, маховиком и муфтой сцепления в сборе и других механизмов, вызванную неточностью изготовления отдельных деталей, их подбором по массе и сборкой узлов.

Если собственная неуравновешенность коленчатого вала двигателя СМД-14 допускается в среднем в пределах 40—50 г-см, маховика — 40—60 г-см, муфты сцепления — 400—500 г-см, что з сумме составляет 500—600 г-см, то суммарная неуравновешенность этого двигателя достигает 3000 г-см, что явно недопустимо.

Большая часть дисбаланса создается при сборке двигателя в основном за счет неуравновешенности и смещения муфты сцепления. Если у автомобильных двигателей коленчатый вал, маховик и муфты сцепления в сборе в условиях заводов-изготовителей и ремонтных заводов можно динамически сбалансировать, то у тракторных двигателей ввиду их конструктивных особенностей этого сделать не удается. Операция балансировки тракторного двигателя во время его испытания на стенде заключается в постановке (в специально предусмотренные на упорном диске муфты сцепления отверстия с резьбой) балансировочных грузов — в виде специальных болтов с большой головкой. Эти грузы компенсируют обнаруженный дис­баланс вращающихся деталей собранного двигателя.

Балансировка двигателей в условиях ремонтных предприятий выполняется на обычных электротормозных стендах конструкции ГОСНИТИ. Эти стенды оборудованы упругой подвеской испытываемого двигателя на опорах специальным уравновешиваемым приводом и виброметром ЭВМ-БП. Жесткость пружин подвески подобрана таким образом, что собственная частота горизонтальных колебаний двигателя на стенде (на листовых пружинах) составляет 4—6 Гц и вертикальных (на тарельчатых пружинах) — 6—8 Гп. Благодаря этому система двигатель—подвеска находится далеко в зарезонансной области, что обеспечивает большую виброизоляцию и высокую точность балансировки.

Двигатель удерживается на стенде собственным весом, без крепления.

Амплитуда его вибрации, а также вес и угловое расположение (фаза) балансирующего груза определяются виброметром ЭВМ-БП, устанавливаемым на задней опоре двигателя.

Собственная неуравновешенность приводного вала может существенно исказить результаты балансировки. Поэтому приводной вал стенда должен быть предварительно тщательно динамически отбалансирован путем ввертывания грузов в специально предусмотренные резьбовые отверстия на фланцах соединительной муфты вала, обращенной к двигателю.

Перед балансировкой двигатель должен быть прогрет, т. е. температура масла, воды и давление масла доведены до рабочих пределов, а частота вращения коленчатого вала постепенно доведена до максимальной (у СМД-14 до 1790—1850 об/мин) и проверена устойчивость работы двигателя на режиме холостого хода.

Далее виброщуп датчика устанавливают в горизонтальное поло­жение и его конец упирают в картер маховика, тумблер прибора переключают в положение «датчик», измеряют амплитуду колебаний и по таблице, специально заранее составленной, подбирают массу груза, который следует ввернуть в отверстие диска муфты сцепления.

После этого тумблер виброметра переключают в положение «фазометр» и поворотом ручки лимба фазометра в ту или иную сторону от 0 до 360° по шкале определяют угловое расположение отверстия, куда должен быть ввернут подобранный балансирующий груз, соответствующий моменту максимального показания измерителя прибора. Для достоверности найденного угла эту операцию проделывают 2—3 раза. После этого двигатель постепенно останавливают, открывают защитный кожух приводного вала стенда и поворотом вала за вороток устанавливают найденный по фазометру угол на лимбе вала, используя отметку на крышке генератора против центра люка на крышке муфты сцепления. Открывают люк крышки муфты сцепления. Против отметки в люке должно стать одно из отверстий на упорном диске муфты сцепления, куда и ввертывают подобранный уравновешивающий груз.

В случае несовпадения одного из отверстий с центром люка уравновешивающий груз распределяют, пользуясь специальной номограммой, между двумя ближайшими отверстиями по обе стороны от центра люка. В эти отверстия ввертьнзают подобранные грузы, закрывают люк, запускают двигатель и повторно проверяют амплитуду колебаний, которая должна быть не более 30 мкм.

Если амплитуда колебаний по прибору превышает допустимое значение, операцию балансировки повторяют. Если в отверстии, куда нужно ввернуть подобранный балансировочный груз, уже есть груз, то его нужно вывернуть и повторить балансировку.

В тех случаях, когда двигатель не поддается балансировке и ам­плитуда колебаний превышает 300—350 мкм, двигатель отправляют на полную переборку.

Обкатка и испытание автотракторных и комбайновых двигателей. Для обкатки и испытания тракторных, комбайновых и автомобильных двигателей служат универсальные электротормозные обкаточные стенды СТЭ-40-1000 ГОСНИТИ; СТЭУ-28-1000 ГОСНИТИ; для пусковых двигателей — стенды СТЭ-7-1000 и СТ-2,8-1500.

Обкатку и испытание двигателей, согласно техническим усло­виям, рекомендуется проводить на основном (картерном) масле дизельных двигателей — на индустриальном 30, пусковых двигателей ПД-10 и ГІД-10М при холодной обкатке—на дизельном топливе, вводимом через систему питания, а горячую—на смеси, состоящей из 15 частей (по объему) автомобильного бензина и 1 части масла, применяемого для смазки основного двигателя.

Для улучшения и ускорения приработки трущихся поверхностей рекомендуется применение менее вязких жидкостей, чем заливае­мых в картер двигателя. Так, для сталеалюминиевых вкладышей рекомендуется смесь из 80% масла Дп-11 и 20% индустриального 20. Для вкладышей из свинцовистой бронзы — смесь из 28% масла Дп-11 и 72% индустриального 20. Рекомендуется также масло ве­ретенное 2, смесь веретенного 2 и дизельного масел в соотношении 1:1; 2-процентный раствор эмульсола в воде, добавление в масло серы 0,8—1%.

Режимы обкатки. Обкатка и испытание двигателей включают в себя несколько последовательных этапов: холодная обкатка, обкатка на газу без нагрузки, обкатка на газу под нагрузкой, испытание и контрольный осмотр.

Холодная обкатка двигателей начинается с медленного прокручивания коленчатого вала (500—600 об/мин) вначале с выключенной, а затем с включенной компрессией. Продолжительность холод­ной обкатки составляет от 20 мин (ПД-10, ПД-10М) до 100 мин (КДМ-100, Д-108). Частоту вращения коленчатого вала повышают постепенно.

Обкатка на газу без нагрузки характеризуется также постепенным повышением частоты вращения, начиная с минимальной. Продолжительность обкатки двигателей на газу без нагрузки составляет от 20 до 40 мин.

Обкатка на газу под нагрузкой продолжается от 20 мни (ПД-10, ПД-10М) до 1 ч 40 мин (КДМ-100, Д-108). Затем проводится испыта­ние на мощность и расход топлива, контрольный осмотр и приемка двигателя из ремонта.

Испытание двигателей проводится для выявления качества ремонта, правильности регулировок механизмов и, кроме того, определения мощности, часового и удельного расходов топлива.

После обкатки и испытаний проводится контрольный осмотр двигателя: его устанавливают на стенд и снимают картер, масляный насос с приводом, крышки с вкладышами шатунных и коренных подшипников. При осмотре особое внимание обращают на состояние рабочих поверхностей цилиндров, шатунных и коренных шеек и их подшипников. Пользуются эталонами чистоты поверхности.

После проверки обнаруженные в процессе обкатки, испытаний и контрольного осмотра неисправности устраняют, собирают двигатель и проверяют при работе на газу без нагрузки в течение 10 мин. Если при контрольном осмотре были заменены основные детали кри-вошипно-шатунного механизма, то такой двигатель подвергают пов­торной обкатке, испытанию, а после этого контрольному осмотру.

Особенности процесса обкатки (приработки). В начальный период обкатки наблюдается ускоренный износ, рабочие фильтры быстро загрязняются и ухудшается очистка масла. Кроме того, повышенная работа трения вызывает нагрев трущихся поверхностей, а вместе с ними и масла. Поэтому на хорошо организованных испытательных станциях ремонтных предприятий применяют проточно-циркуляционную систему смазки, которая выполняется в нескольких вариантах.

В отличие от тракторных двигателей отремонтированные автомобильные двига­тели во время обкатки не подвергают испытаниям. Вследствие этого предупреждается разрушение поверхностей трения, но ухудшается контроль качества ремонта.

Для исключения недостатков этих режимов обкатки применяется способ испытания двигателей после ремонта при тарированном ограничении мощности. На двигателе закрепляют ограничитель мощности, который снижает ее и изменяет удельный расход топлива.

Данные исследований показали, что двигатели следует испытывать при ограниченной мощности, равной 70—80% предельной. Ограничитель мощности полезно сохранять в течение всего срока обкатки (в течение 50—60 ч) для предохранения двигателя от перегрузок. Авторемонтные предприятия предпочитают двухстадийную обкатку: холодную без нагрузки и под нагрузкой или горячую без нагрузки и под нагрузкой.

Неисправности системы пуска двигателя

Ремонт тормозной системы КамАЗ-5320

страница	5/9
Дата	05.09.2019
Размер	0.64 Mb.
Название файла	ПЗ.docx
Тип	Реферат

5

Неисправности системы пуска двигателя Чем сложнее электрическая схема системы пуска, тем больше неисправностей может быть в ней. Частыми причинами отказа в работе стартера являются плохие контакты наконечников проводов на клеммах батарей, стартера, соединения с «массой», разряженность или неисправность батареи. Признаки неработующей системы пуска двигателя очень легко диагностируются. Стартер не включается Скрежет зубьев при включении стартера Якорь стартера вращается с большой частотой, а коленвал не вращается При включении стартера слышны частые удары шестерни привода о венец маховика У неисправной или сильно разряженной батареи напряжение в момент включения стартера резко снижается, поэтому тяговое реле или реле включения отключает цепь. При отключении цепи напряжение батареи повышается и реле вновь замыкает цепь. Таким образом, стартер включается и сразу же выключается, поэтому слышен повторяющийся частый стук шестерни привода о венец маховика. Стартер не включается. Тяговое реле стартера включается, но вал двигателя не вращается. Причина неисправности: сильное подгорание контактов и диска тягового реле; нарушение контакта щеток с коллектором. Для проверки электродвигателя стартера соединяют проводником большого сечения (10—15 мм2) зажимы тягового реле. Если при этом якорь будет вращаться, нужно зачистить контактные болты тягового реле и контактный диск. Сильно выгоревшие контактные болты можно повернуть на 180° вокруг оси. Если якорь электродвигателя стартера не вращается, нужно проверить состояние коллектора, щеток и плотность соединения обмоток и канатиков щеток. Стартер включается, но якорь вращается с малой частотой или вообще не вращается. Причины неисправности: сильное окисление выводов аккумуляторной батареи или наконечников проводов; слабая затяжка наконечников проводов; замыкание на корпус обмотки возбуждения или обмотки якоря; загустение смазки двигателя. Вал стартера вращается с большой частотой, но не проворачивает коленчатый вал двигателя. Причинами могут быть пробуксовывание муфты свободного хода или поломка зубьев венца маховика. Стартер после пуска двигателя не выключается. Причинами могут быть спекание контактов дополнительного реле или диска включения с контактными болтами. Необходимо отключить клемму аккумуляторной батареи, соединенную с «массой», и зачистить контакты. Неисправности тяговых реле и реле включения Тяговое реле стартера не включается, слышен щелчок контактов реле включения. Причины неисправности: сильное окисление или подгорание контактов реле включения; обрыв провода, соединяющего реле включения с зажимом обмоток тягового реле; обрыв втягивающей обмотки тягового реле. Окисленные наконечники проводов и выводы батареи зачищают, смазывают техническим вазелином и надежно затягивают. Поделитесь с Вашими друзьями:

5

Ремонт системы смазки

Во избежание прилипания прокладки и для повышения ее герметичности рекомендуем перед установкой смазать прокладку с обеих сторон тонким слоем графитной смазки.Смажьте графитной смазкой и шпильки головки блока цилиндров

Повышенный расход масла в первую очередь зависит от двух вещей: состояния направляющих клапанов и поршневых колец. Если направляющие клапанов изношены, если есть слишком большой зазор между ними и штоками клапанов, или если маслоотражательные колпачки потеряли эластичность, имеют трещины, отсутствуют, повреждены или неправильно установлены, поршни двигателя будут всасывать масло вниз по направляющим в цилиндры. Двигатель может по-прежнему иметь хорошую компрессию, но потреблять много масла.

Способ решения этой проблемы предусматривает замену направляющих и самих клапанов вместе с маслоотражательными колпачками.

Если расход масла происходит из-за изношенных или сломанных колец, или износа цилиндра двигателя, то компрессия в цилиндре, как правило, будет низкой. На двигателях наиболее частой причиной повышенного расхода является залегание маслосъемных колец, при этом компрессия остается в установленных производителем допусках. Возможными причинами этого дефекта, при котором маслосъемные кольца теряют свою подвижность, являются: нарушение температурного режима работы двигателя, продолжительная работа на высоких оборотах и нагрузках, несоблюдение интервалов замены масла.

В этих случаях возможными вариантами решения является замена комплекта поршневых колец, при отсутствии предельного износа поршней и цилиндров. А в случае выхода за пределы допуска — гильзование либо замена «короткого» блока.

Течь масла в задней части двигателя, чтобы масло не вытекало в местах выхода концов коленчатого вала, используют маслоотражатели разной конструкции, сальники и упругие резиновые кольца — манжеты.

Техническое обслуживание системы смазки двигателя

Система смазывания двигателя должна обеспечивать бесперебойную подачу масла к трущимся поверхностям с целью снижения потерь мощности на трение, уменьшения износа деталей, защиты их от коррозии, отвода тепла и продуктов износа от трущихся поверхностей,

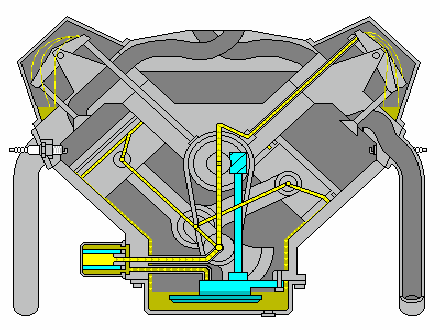

Система смазки предназначена для подвода масла к трущимся поверхностям деталей двигателя, что уменьшает трение между ними и износ, способствует охлаждению нагретых поверхностей и удаляет продукты износа из зон трения. Основными неисправностями системы смазки являются: негерметичность системы, низкое или повышенное давление масла и его загрязненность (таблица 1).

Таблица 1 – Признаки неисправности системы смазки

Признак	Неисправность	Способ устранения
1. Давление масла превышает допустимые значения	Неисправен датчик или указатель давления. Загрязнены каналы смазки. Используется вязкое масло. Загрязнение масляного фильтра	Заменить датчик или указатель давления. Промыть систему смазки. Заменить масло в соответствии с рекомендациями. Замена или очистка фильтрующего элемента
2. Низкое давление масла	Низкий уровень масла. Разрегулирован или изношен редукционный клапан. Неисправен масляный насос. Износ коренных и шатунных шеек Засорена сетка маслозаборника	Долить масло. Отрегулировать или заменить редукционный клапан. Заменить шестерни или масляный насос в сборе. Произвести ремонт кривошипношатунного механизма. Очистить сетку маслозаборника
3. Загрязнение масла	Засорены фильтрующие элементы.	Заменить или очистить фильтрующие элементы
4. Снижение уровня масла	Негерметичность системы смазки. Угар масла.	Заменить сальники коленвала и уплотнение поддона, клапанных крышек и т.д. Заменить маслосъемные колпачки и (или) провести ремонт цилиндропоршневой группы

Диагностирование системы смазки осуществляется визуально (по наличию подтеканий) и переносными приборами. Места течи определяют по пятнам и подтекам масла на двигателе и под автомобилем при его стоянке.

От исправного состояния системы смазывания, своевременного проведения ТО и устранения неисправностей в процессе эксплуатации автомобиля в значительной степени зависит надежность работы двигателя.

В процессе эксплуатации автомобиля необходимо периодически проверять уровень и состояние масла в картере двигателя, своевременно менять масло, очищать и промывать фильтры, менять фильтрующий элемент тонкой очистки, следить за давлением масла в системе смазывания и не допускать подтекания масла из фильтров, масляного радиатора, картера двигателя и соединений маслопроводов.

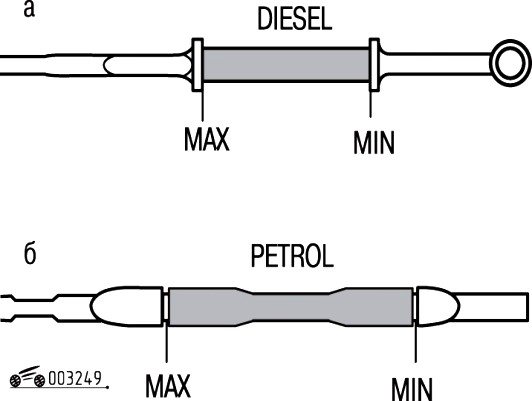

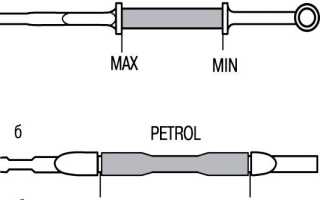

а-щуп дизельного двигателя; б-щуп бензинового двигателя

Рисунок 17 – Метки маслоизмерительного щупа

При проверке уровня масла автомобиль должен находиться на ровной горизонтальной площадке. После остановки двигателя должно пройти 3…5 минут, чтобы масло стекло в поддон картера. Затем вынимают и протирают щуп, замеряют уровень масла, который должен находится между метками «min» и «max». При необходимости масло доливают через маслозаливную горловину через воронку с сетчатым фильтром.

Низкий уровень масла в картере двигателя приводит к нарушению его подачи к трущимся поверхностям, к их перегреву и даже к выплавлению антифрикционного сплава вкладышей подшипников коленчатого вала.

При повышенном уровне масла появляется нагар на стенках головки цилиндров, днищах поршней и головках клапанов. Избыток масла приводит к утечке его через сальники и уплотнительные прокладки.

Причинами повышенного расхода масла могут быть: износ, пригорание или поломка поршневых колец, закоксование отверстий в кольцевых канавках поршня, износ канавок поршневых колец по высоте, износ цилиндров, образование на них царапин. Изношенные поршневые кольца, поршни и гильзы цилиндров следует заменить.

Повышенный расход масла может быть также от засорения клапана или трубки вентиляции картера двигателя.

Во время работы двигателя (вследствие нагрева и распыливания) масло в картере интенсивно окисляется, в результате чего образуются твердые (кокс) и мягкие (смолы) продукты окисления. Смолы, отлагаясь на горячих деталях картера, клапанной коробки и в маслопроводах, ухудшают условия подачи масла к трущимся частям. Образующиеся кислоты вызывают коррозию трущихся поверхностей и особенно сильно воздействуют на антифрикционный сплав тонкостенных вкладышей.

В результате неполного сгорания пары топлива в виде конденсата попадают из цилиндра в картер, разжижают масло, ухудшают его смазочные свойства — вязкость и липкость.

При заправке двигателя маслом необходимо соблюдать требуемую чистоту заправочного шланга с наконечником, заправочной посуды и маслозаливной горловины, так как в картер могут попадать механические примеси, которые увеличивают абразивный износ трущихся деталей двигателя.

Причинами понижения давления масла могут быть: снижение уровня масла в поддоне двигателя, повышение его температуры, загрязнение маслосборника, фильтрующего элемента фильтра грубой очистки или трубопроводов (масляных каналов), течь масла в соединениях, недостаточная производительность масляного насоса, неплотное прилегание редукционного клапана или износ подшипников коленчатого вала. Для устранения причин пониженного давления масла прежде всего надо убедиться в наличии необходимого количества масла в поддоне двигателя, исправности указателя давления масла и его датчика.

Исправность указателя давления масла проверяют заменой его контрольным прибором. Пониженная вязкость масла может быть вызвана попаданием топлива в цилиндры из-за неполного его сгорания. Повышенная температура масла (свыше 120°С) возможна из-за неисправной системы охлаждения. Уменьшение вязкости масла в поддоне может быть связано с разжижением его топливом. Эта неисправность устраняется подтяжкой соединений сливной топливной магистрали у дизеля или устранением причин, вызывающих перебои в работе свечей зажигания, повышение уровня топлива в карбюраторе.

При обнаружении течи масла следует ее устранить подтяжкой штуцеров, пробок и креплений приборов системы смазывания.

Своевременное и качественное ТО системы смазывания обеспечивает постоянную техническую готовность механизмов, агрегатов и двигателя в целом.

При падении давления масла в системе смазывания двигателей на щитке приборов загорается сигнализатор аварийного давления масла. Загорание сигнализатора на средней и большей частотах вращения коленчатого вала двигателя указывает на наличие неисправности. При этом двигатель необходимо остановить и устранить неисправность.

Редукционный клапан регулируется шайбами, установленными между колпачком клапана и пружиной.

При температуре воздуха более 15…20°С необходимо включить масляный радиатор. Его также следует включать независимо от температуры окружающей среды при езде в тяжелых дорожных условиях с большой нагрузкой и малыми скоростями движения.

Если давление масла занижено или завышено, его проверяют с помощью механического манометра, устанавливаемого на место масляного датчика, так как автомобильные указатели давления могут иметь значительную погрешность. Техническое состояние насоса можно определить только после его снятие на стенде (рисунок 18)

1 – всасывающая магистраль; 2 – испытуемый насос; 3 – манометр; 4 – двухходовой кран; 5 – расходомер; 6 – электромеханический привод насоса; 7 – расходный бак с маслом

Рисунок 18 – Схема установки для испытания насосов

При включенном приводе и закрытом кране 4 определяют давление начала открытия редукционного клапана, которое должно быть в пределах 0,35…0,45 МПа. Наиболее чувствительным параметром, комплексно оценивающим состояние насоса является его производительность. Она характеризует степень износа шестерен и корпуса насоса. Включив привод 6 и открыв кран 4 с помощью расходомера 5 определяют производительность в л/мин. Нормативное значение составляет 10…30 л/мин (большие значения соответствуют двигателям грузовых автомобилей).

Масляные фильтры служат для очистки масла от механических примесей (частиц металла, нагара и пыли) с целью увеличения продолжительности его работы, а также уменьшения износа деталей двигателя.

Замена масла в двигателе проводится при техническом обслуживании № 2 примерно через каждые 10…15 тыс. км пробега автомобиля или один раз в год (в инструкциях по эксплуатации каждой модели автомобиля указаны более точные значения пробегов). Если применяются синтетические или полусинтетические масла, то сроки их замены могут быть увеличены.

Отработавшее масло сливают из системы смазки прогретого двигателя, так как в этом случае оно сливается быстрее, более полно и вместе с ним из системы удаляется большее количество загрязнений. Большинство современных двигателей имеет два фильтра: полнопоточный (грубой очистки) и центробежный (тонкой очистки). У полнопоточных фильтров заменяют фильтрующие элементы, а центробежные разбирают, осматривают и промывают. Полнопоточный масляный фильтр меняют не только из-за его загрязненности, но и в связи с тем, что в фильтре остается до 0,3 л загрязненного масла.

В обычных условиях эксплуатации, когда центрифуга работает исправно, в колпаке ротора скапливается 150…200 г отложений, а в тяжелых условиях — до 600 г (4 мм толщины слоя отложений соответствует примерно 100 г). Отсутствие отложений указывает, что ротор не вращался, и грязь вымыта циркулирующим маслом. Это может быть либо из-за сильной затяжки барашковой гайки кожуха, либо в результате самопроизвольного отворачивания гайки крепления ротора.

У правильно собранного и чистого фильтра после остановки двигателя ротор продолжает вращаться 2…3 мин, издавая характерное гудение. Степень загрязненности фильтра можно оценить по его температуре. Если фильтр холодный, то он сильно засорен и масло проходит через редукционный клапан, минуя фильтр.

Перед заливкой свежего масла, систему смазки необходимо промыть. Если в двигателе использовалось синтетическое масло, имеющее в своем составе моющие средства, то промывка не производится, если минеральное, то промывка осуществляется через 2…3 замены, если полусинтетическое — через 5…6 замен. Промывка осуществляется следующим образом. После сливания отработавшего масла, не снимая масляный фильтр, в двигатель заливают специальную промывочную жидкость или промывочное масло (ВНИИНП-ФД, МПС-1, МПТ-2М, «Олиофиат Л-20» и др.). При отсутствии такого масла можно использовать смесь, состоящую из 50 % моторного масла и 50 % дизельного топлива, или маловязкое масло типа веретенного (МГ-22А). Промывочное масло заливают до о на щупе. Запускают двигатель, оставляют его работать примерно 10 мин, потом глушат и сливают промывочное масло. По окончании промывки снимают масляный фильтр.

После замены фильтра в двигатель заливают свежее масло до середины между о и «МАХ». Двигатель запускают и оставляют его работать на минимальных оборотах примерно 1 мин. После выключения двигателя через 3…5 минут (чтобы все масло стекло в масляный картер) проверяют уровень масла и при необходимости пополняют его.

После длительной эксплуатации или при недостаточной производительности масляный насос снимают и разбирают, все его детали промывают в керосине и продувают сжатым воздухом. При наличии трещин в корпусе или крышке насоса эти детали заменяют. Осматривают ведущую и ведомую шестерни насоса. Измеряют диаметр шестерен и определяют зазор между осью и ведомой шестерней, который должен находиться в пределах 0,017…0,057 мм, а также зазор между валиком насоса и отверстием в корпусе, который должен находиться в пределах 0,016…0,055 мм. При наличии значительного износа их заменяют на новые. Обе шестерни, установленные в корпусе насоса, должны легко вращаться рукой при прикладывании усилия к ведущему валику. Щупом проверяют зазор между корпусом насоса и зубьями шестерен.

Также проверяют зазор между зубьями шестерен, который не должен превышать 0,20 мм. С помощью линейки и щупа измеряют зазор между торцами шестерен и плоскостью корпуса насоса. Предельно допустимый зазор составляет (в зависимости от марки насоса) 0,15…0,20 мм, номинальный — 0,05…0,16 мм.

Крышка насоса может иметь неплоскостность до 0,05 мм. Если она больше, то крышку фрезеруют или шлифуют; при этом толщина припуска на обработку не должна превышать 0,2 мм.

297

Список использованных источников

1. Вахламов В.К., Шатров М.Г., Юрчевский А.А. Автомобили: Теория и конструкция автомобиля и двигателя. — М.: Академия, 2003. — 816 с.

2. Сарбаев В.И., Селиванов С.С., Коноплев В.Н. Механизация производственных процессов технического обслуживания и ремонта автомобилей. — М.: МГИУ, 2006 — 284 с.

3. Холдерман, Джеймс Д., Митчелл, Чейз Д.-мл. Автомобильные двигатели: теория и техническое обслуживание, 4-е изд.: Пер. с англ. — М.: Издательский дом «Вильямс», 2006 — 664 с.

4. Автомобили ВАЗ. Способы устранения возможных неисправностей . Изд. 4, перер. и доп. ИТЦ «АвтоВАЗтехобслуживание», Тольятти, 2002г.

5. Замятин В.К. Технология и оснащение сборочного производства машиноприборостроения; Справочник — М.: Машиностроение, 1995. — 608 с.

6. Инструкция по охране труда для слесарей по ремонту автомобилей, двигателей и топливной аппаратуры на автоцентрах и станциях объединений «АвтоВАЗтехобслуживание» №.37.101.7072-85 взамен 37.101.7072-78

7. Карагодин В.И. Слесарь по ремонту автомобилей: практическое пособие / Карагодин В.И., Шестопалов С.К. — 2-е изд., перераб. и доп. — М.: Высшая школа, 1990. — 239 с.

8. Круглов С.М. Справочник автослесаря по техническому обслуживанию и ремонту легковых автомобилей. — М.: Высшая школа, 1995. — 304 с.

9. Михайловский Е.В. Устройство автомобиля: учебник / Михайловский Е.В., Серебряков К. Б., Тур Е. Я. — М.: Машиностроение, 1990

10. Роговцев В.Л. Устройство и эксплуатация автотранспортных средств: учебник / Роговцев В.Л., Пузанков А.Г., Олфильев В.Д. — М.: Транспорт, 1989. — 432 с.

Назначение системы смазки

Детали кривошипно-шатунного и газораспределительного механизмов перемещаются относительно друг друга. Этому перемещению препятствует сила трения, величина которой зависит от относительной скорости перемещения, удельного давления деталей одной на другую и от точности обработки трущихся поверхностей. Для преодоления сил трения бесполезно затрачивается мощность двигателя. Помимо этого, трение деталей вызывает их нагрев. При чрезмерном нагреве зазоры между деталями уменьшатся настолько, что деталь перестанет перемещаться, т.е. заклинится.

Одним из наиболее эффективных способов уменьшения трения является ввод слоя смазки между трущимися поверхностями. Смазка, прилипая к поверхности, создает на ней прочную пленку, которая, разделяя детали, заменяет сухое трение между ними трением частиц смазки между собой. Так как в работающем двигателе масло беспрерывно циркулирует, оно одновременно охлаждает трущиеся детали и уносит твердые частицы, образовавшиеся в результате их износа. Помимо того, детали, смазываемые маслом, меньше подвержены действию коррозии, а зазоры между ними значительно уплотняются.

На современные системы смазки, кроме вышеперечисленных, возлагаются еще и управляющие функции. Моторное масло работает в гидрокомпенсаторах тепловых зазоров клапанов, гидронатяжителях привода ГРМ, системах регулирования фаз газораспределения.

Подача масла к трущимся поверхностям должна быть бесперебойной. При недостаточной подаче масла теряется мощность двигателя, повышается износ деталей и в результате их нагрева возможно выплавление подшипников, заклинивание поршней и остановка двигателя. Избыточная подача масла приводит к проникновению его в камеру сгорания, что увеличивает отложение нагара и ухудшает условия работы свечей зажигания.

Магистраль высокого и низкого давления

Устройство системы смазки двигателя имеет магистраль низкого и высокого давления. Высокое давление создаётся нагнетанием масла в систему. Низкая магистраль подает масло в насос. Элементами низкой магистрали являются масло заборник и трубка подводящая масло от масло забурника к насосу. Масло заборник представляет собой расширение на конце поводящей трубки. Закрытое сеткой. Сетка служит для предохранения от попадания в насос крупных элементов. Это может быть нагар, куски металла, стружка.

Принцип работы

Так как отдельные детали двигателя работают в неодинаковых условиях, то смазка их также должна быть неодинакова. К наиболее нагруженным деталям масло подается под давлением, а к менее нагруженным – самотеком или разбрызгиванием. Системы, в которых смазка деталей производится разными способами, называются комбинированными.

При работе двигателя масляный насос обеспечивает непрерывную циркуляцию масла по системе. Под давлением оно поступает в масляный фильтр, а далее к коренным и шатунным подшипникам коленвала, поршневым пальцам, опорам и кулачкам распредвала, оси коромысел привода клапанов. В зависимости от конструкции мотора масло подается под давлением к валу турбокомпрессора, на внутреннюю поверхность поршней для их охлаждения, в гидротолкатели клапанов и исполнительные механизмы систем фазовращения.

На поверхности цилиндров масло попадает путем разбрызгивания через отверстия в нижней головке шатуна или форсунки в нижней части блока цилиндров. Попадая на стенки цилиндров, оно снижает трение при движении поршня и обеспечивает свободу перемещения компрессионных и маслосъемных колец.

Со смазанных под давлением деталей капли масла падают в поддон. Попадая на вращающиеся части кривошипно-шатунного механизма, они разбрызгиваются, создавая в картере так называемый масляный туман. Оседая на деталях двигателя, он обеспечивает их смазку. Осажденное масло затем стекает в поддон картера, и цикл повторяется вновь.

Масляные каналы

Система смазки двигателя обеспечивает подачу масла под давлением во все трущиеся и вращающиеся элементы. Коренные и шатунные шейки коленчатого вала вращаются во вкладышах. Вкладыши имеют масляную канавку. В которую подаётся масло из масляного канала. Давление с которым масло подаётся. Создаёт вокруг шеек масляное кольцо. Шейки коленвала вращаются в масляном кольце. Масло смягчает все удары от возникающих нагрузок. Это способствует тому что коленвал служит длительный срок. По масляным каналам коленвала от коренных шеек масло так же под давлением подаётся в шатунные шейки. Обеспечивает вращение шатунов. Шатунный палец и гильзы цилиндров смазываются разбрызгиванием масла. Для этого в шейках шатуна имеются калиброванные отверстия.

Масло к коленчатому валу подаётся из центрального канала. Канал имеет ответвления под каждую коренную шейку коленчатого вала.

Параллельно от центрального канала масло подаётся к шейкам распределительного вала. Вращение распределительного вала происходит по тому же принципу что и вращение коленчатого вала. Масло создаёт кольцо вокруг каждой шейки распределительного вала.

Если устройство системы смазки двигателя имеет конструкцию газораспределительного механизма с применение коромысел клапанов. Присутствует канал который подаёт масло в вал коромысел. По валу к втулкам коромысел. Через втулки и канал в коромыслах масло поступает в регулировочный винт. Через него смазываются штанги толкателей коромысел. При использовании других конструкций ГРМ. Существуют масляные каналы, через которые масло поступает к ним. Рокера, гидрокомпенсаторы, толкатели и другие элементы конструкции ГРМ.

То есть все механизмы двигателя связаны между собой масляными каналами. В которых создаётся давление масла.

Основные причины неисправности рулевой рейки

• Коррозия для всех рулевых механизмов страшнее других проблем. Чаще всего она возникает из-за негерметичных пыльников — резиновых кожухов, прикрывающих движущиеся части рейки. После ремонта их крепят пластиковыми хомутами, а не штатными металлическими затяжками, потому что так быстрее и герметичность теряется. Или они рвутся со временем, потому что любая резина в нашем климате быстро приходит в негодность. Железо под такими пыльниками начинает корродировать из-за грязи и конденсата. Зубья покрываются налетом и эти повреждения в запущенных случаях не убираются шлифовкой. Симптомы «ржавой» болезни: рулевое устройство начинает стучать, а руль люфтит. Иногда ржавчиной зарастает рулевой вал рейки. В гидравлической рейке от этого начинается течь, а электромеханика держится до последнего, а потом за секунду выходит из строя.
• Частая проблема у рулевых реек с гидроусилителем — износ картера распределителя. Во время работы в масле появляются частички металла, которые разносятся жидкостью по всему узлу, изнашивая стенки картера.
• Естественный износ зубьев — еще одна проблема в этом списке. Обычно их не восстанавливают. Еще зубья могут сломаться. Беда может случиться с шестерней, рейкой или со всеми сразу.
• В гидронасосах обычно меняют сальники и разные резинки. Клапана и другие части агрегата редко чинят, потому что заменить все сразу обычно дешевле. Насосы часто выходят из строя из-за дрифта. Когда руль долго находится в крайнем положении, а двигатель ревет на максимальных оборотах, в узле создается повышенное давление. Расходный клапан не успевает сбросить масло и наступает перегрев рабочих поверхностей насоса.

Ремонт смазочной системы

Из-за износа шеек коленчатого вала и вкладышей подшипников увеличивается радиальный зазор вала, поэтому через сальники вала течет масло. Под сальником неравномерно изнашивается поверхность колен вала. Течь масла в этом случае не устраняется, и сальник меняется на новый. Под сальником восстанавливается геометрическая конфигурация шейки. Под сальник на шейку коленвала наносят микрорельеф винтовой линии, он и направляет масло, попавшее на вал, обратно в картер.

Нужно взять наждачную бумагу, чтобы у нее была средняя зернистость и прижимают ее к шейке пальцем. В направлении вращения проворачивают вал и наждачную бумагу в это же время передвигают в направлении картера, за оборот вала на 1 мм. На шейке появляются микрорельефы винтовой линии. Потом поверхность полируется войлоком, предварительно смоченным маслом. Установлено, что от этого у сальника увеличивается работоспособность и уплотняется узел. Если подтекает самоподвижный сальник и не повреждена уплотняющая кромка, то на несколько витков укорачивается спиральная пружина сальника.

Если течет масло, то передний сальник коленвала двигателя меняют на новый, без специальных приспособлений и без разборки двигателя. Снимается центробежный масляный фильтр и из крышки распределительных шестерен вынимают изношенный сальник. Потом надевают масляный фильтр на хвостовик корпуса, и новый сальник становится в рабочем положении. После чего заворачивают болт, запрессовывают сальник в гнездо и снимают старый сальник с хвостовика.

Часто из-под уплотнителей кожухов штанг двигателя появляется течь. Если для замены нет новых уплотнителей, то делают лопатку с вырезом 160. При помощи ее от резинового уплотнителя отжимают шайбу. Наматывают на кожух четыре витка капронового шпагата толщиной 1,5 мм. Шпагат деформируется под действием пружины, так устраняется течь масла.

Изготавливают металлические шайбы 161 и поверх их устанавливают резиновые уплотнители, предварительно с них срезаются армирующие кольца. После чего металлическая шайба разжимает резину и тем самым уплотняется соединение.

На уплотняющие прокладки наносят герметизирующую мастику. Чтобы ее изготовить в нитроэмаль добавляют 10% касторового масла. Через несколько суток из смеси испаряется растворитель. Чтобы ускорить испарения, посуда помещается в ванну с горячей водой. Нельзя применять открытый огонь.

Когда внезапно исчезает давление масла, то, скорее всего, сломался привод масляного насоса. Если пуск двигателя произошел в холодное время года, то причина — густое масло либо в масле находится замерзшая капля воды, находящаяся между шестернями насоса. Если лампочка горит, то она сигнализирует о том, что отсутствует давление масла, двигатель останавливают.

У двигателя снимают распределитель и двумя отвертками через отверстие вынимают приводную шестерню. Часто изнашиваются шлицы, которые соединяют насос с шестерней. Чтобы водителю добраться до масляного насоса, снимают поддон картера. Для этого следует отвернуть 2 гайки крепления на левой опоре двигателя. С помощью домкрата поднять эту сторону авто и подвести подходящую опору под картер сцепления. Опускают авто и над поперечиной подвески поднимается поддон картера. Нужно отвернуть винты крепления поддона и отрыть от картера, при этом стараются, чтобы уплотнительная прокладка была не сорвана.

Коленвал проворачивают в положение, когда противовесы располагают горизонтально. При необходимости поднимают монтажной лопаткой переднюю часть двигателя. Потом поддон картера убирают.

Признаки неисправности рулевой рейки

Большинство автомобилей комплектуются гидроусилителем (ГУР) или электроусилителем (ЭУР) руля. Основные неисправности рулевой рейки в них похожи, однако существуют и отличия, поэтому имеет смысл рассмотреть их отдельно.

Неисправности рулевой рейки с гидроусилителем

Симптомы неисправности рулевой рейки с ГУР зачастую связаны именно с гидравлической системой — жидкостью и насосом. Так, при поломке гидравлической рейки водитель будет ощущать:

Увеличение усилия при повороте руля. Другими словами, руль становится «тяжелым», и если его можно было крутить буквально одним пальцем, то теперь для поворота необходимо прикладывать значительные усилия. Регулярное снижение уровня жидкости ГУР в расширительном бачке. Об этом сигнализирует соответствующая лампа на приборной панели, подтеки жидкости под машиной или на элементах подкапотного пространства. Стук при езде. Особенно четко он выражается при езде по неровным дорогам. При повороте руля слышен сильный гул

И чем сильнее вывернут руль (неважно в какую сторону) — тем этот гул более громкий. Зачастую гул сопровождается небольшой вибрацией рулевого колеса. После поворота руля он медленно или вовсе не возвращается в исходное положение. При движении машины прямо, передние колеса не держат траекторию, из-за чего машина «ерзает» по дороге.

Неисправности электрической рулевой рейки

В целом, неисправности электрической рейки схожи с проблемами с гидравлической, кроме подтеков жидкости. Так при выходе из строя рейки с ЭУР часто бывает:

• стук при вращении рулевого колеса;
• закусывание руля;
• неравномерное усилие на рулевом колесе;
• самопроизвольное вращение руля;
• на панели приборов горит значок красного руля.

В целом, неисправности электрической рейки схожи с проблемами с гидравлической, однако вызваны они несколько другими причинами, о которых речь пойдет ниже. Главная проблема в данном случае — вода, которая попадает на шток, либо в блок управления рейкой.

Диагностика системы смазки ДВС

Независимо от характера неисправности, начинать диагностику нужно с визуального осмотра на наличие утечек и повреждения внешних деталей. Если визуальный осмотр ничего не выявил, то приступаем к детальной проверке.

Измерение давления масла

Измерение проводится манометром, при этом температура масла должна быть не ниже 15°С. Помните, что чем ниже температура масла, тем выше будет давление. Происходит это по причине повышения вязкости масла. И, наоборот, на прогретом двигателе давление немного падает.

Номинальные значения для прогретого в режим двигателя:

• на холостых: 0.5 – 1.0 атм;
• на 3000 об/мин: 3.0 – 3.5 атм;
• на 5000 об/мин: 5.0 – 6.0 атм.

Пониженное давление в системе является следствием нижеописанных неисправностей:

• Низкая производительность масляного насоса, вызванная износом деталей или нарушением работы редукционного клапана, предназначенного для ограничения максимального давления (обычно 6-6.5 атм). Если клапан срабатывает при меньшем давлении, то при повышении оборотов двигателя давление практически не поднимается. Это может происходить при поломке тарированной пружины клапана или нарушения запорных функций из-за неплотного прилегания к седлу;
• Перегрев двигателя или использование масла очень низкой вязкости, не предусмотренного конструкцией;
• Износ подшипников или шеек коленчатого вала. Такая неисправность часто сопровождается посторонними стуками в двигателе. Подлежит немедленному ремонту;
• Износ подшипников распределительного вала. Как правило, незначительно влияет на давление масла;
• Засоренный фильтрующий элемент масляного фильтра. Нарушение пропускной способности обычно приводит к открытию байпасного клапана, который подает смазку к трущимся поверхностям, минуя фильтр. Такой режим работы является аварийным, и фильтр нуждается в немедленной замене.

Наличие стуков в двигателе сразу после запуска часто связано с поломкой или потерей герметичности антидренажного клапана. Он предназначен для предотвращения стекания масла в картер при остановленном двигателе и расположен внутри масляного фильтра.

Высокое давление является довольно редким явлением и, как правило, связано с использованием очень густого масла или заклиниванием редукционного клапана в закрытом положении.

Если давление находится в допустимых пределах, а контрольная лампа постоянно горит, то это может быть проблемой датчика давления или электрической проводки двигателя.

Основные дефекты приборов системы охлаждения

Первая распространенная проблема системы охлаждения это течь охлаждающей жидкости. Течь может появиться в каналах двигателя и радиаторе. На каждом ТО необходимо проверить двигатель на наличие течи. Если обнаружена течь, ее необходимо устранить, либо она приведет к перегреву двигателя.

Если появилась течь, то возможна проблема в неисправности крышки радиатора. Причина избыточного давления и крышка не перепускает охлаждающую жидкость.

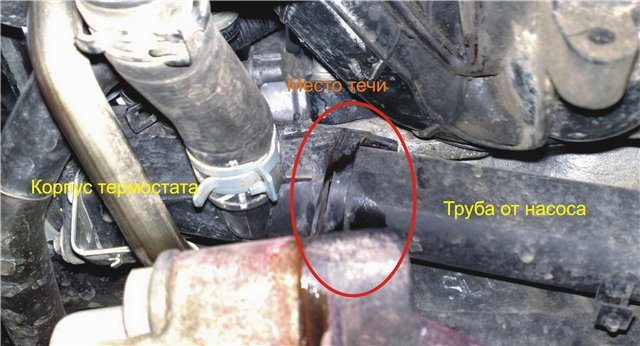

Течет тосол
