За состоянием и уровнем смазки автомобиля можно следить, замеряя с помощью щупа уровень масла. В современных автомобилях за этим следит электронный блок управления, для этого установлен аварийный датчик давления масла Приора. Что собой представляет данное устройство, как его проверить, какие неисправности существуют и как заменить своими руками – описано в данной статье.

[ Скрыть]

Назначение датчика давления масла

Основным назначением датчика давления масла на Лада Приора с двигателем на 8 или 16 клапанов является аварийное информирование водителя об критичном снижении отслеживаемого параметра. Это позволяет предотвратить работу мотора с масляным голоданием, которое способно существенно снизить ресурс силовой установки.

Датчик давления масла в своей конструкции имеет мембрану. Ее деформация взаимосвязана с внешним воздействием смазки. Как только давление масла опускается ниже допустимого уровня, замыкается схема управления аварийным индикатором. После того как он загорелся, крайне нежелательно продолжать движение без выявления и устранения причины, так как это может существенно сказаться на ресурсе мотора.

Датчик давления масла. ВАЗ 2112. Как снять датчик?

Датчик давления масла в Приоре с цифровой индикацией.

Замена датчика давления масла ваз 2108, 2109, 2110, 2111, 2112

Давление масла в двигателе. Какое должно быть Разберем и двигатель 16 клапанов от ВАЗ 2112

Сейчас все меньше автомобилей оснащены датчиком давления масла в двигателе, если разобрать бюджетные иномарки – я вот так, даже не помню, в каких он есть. Однако сейчас на рынке достаточно машин предыдущих поколений, а вот у них такой датчик был. Например, на некоторых ВАЗ, УАЗ, ВОЛГА и т.д. Многие задают вопрос – а какое давление масла должно быть в двигателе, то есть какое нормальное значение, а какое нет? Не всегда можно найти информацию именно о своей модели, поэтому эта статья будет полезна всем …

А зачем вообще нужно масло?

Я часто слышу — что масло это кровь двигателя. Не совсем это так конечно, сравнение очень грубое, но все же без масла мотор функционировать не будет (либо будет, но очень не долгое время).

Современные моторные масла, смазывают и защищают все трущиеся части, а это – поршни (с их кольцами), валы, вкладыши и прочее. Скажем так – хорошее масло продлевает ресурс двигателя на многие тысячи километров.

НО масло должно ходить по системе, как собственно и кровь по сосудам человека, если масло просто налито в поддоне и не идет к трущимся частям – ОНО БЕСПОЛЕЗНО!

Что нагнетает давление масла в системе?

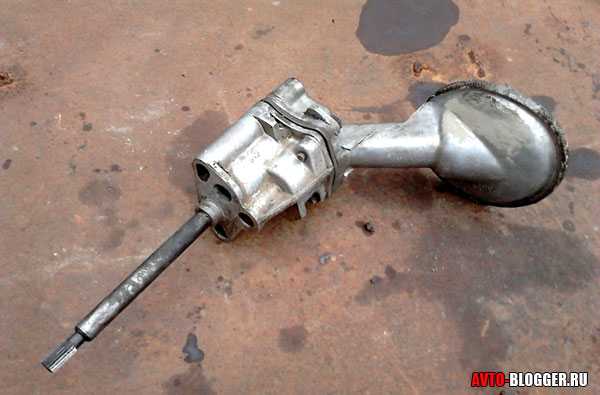

Тут все просто — есть специальный масляный насос, который забирает масло из поддона двигателя и качает его по системе. Обычно он устанавливается в поддоне двигателя и приводится в движение при помощи специальных шестерен, которые крутит двигатель при работе.

Масло по многим каналом начинает подаваться в нужные места под давлением, как я уже писал это коленчатый вал и его вкладыши, распределительный вал и его «постель», поршни, да много чего.

Именно насос и отвечает за давление, если насос остановится, то показатель давления упадет до нуля. ЭТОГО ДОПУСКАТЬ НЕЛЬЗЯ! Потому как смазка двигателя вообще не будет производиться, что приведет к моментальной поломки, особенно на высоких оборотах.

НО зачастую масляный насос, не останавливается, а просто начинает хуже качать, это говорит о его износе, вот почему нужно знать давление масла в двигателе! Чтобы вовремя отреагировать на ближайший выход из строя масляного насоса.

Аварийная индикация

Конечно сейчас практически во всех авто, есть аварийная индикация на полное отсутствие давления, это всем нам известная — «горящая масленка». Если она не тухнет какое-то время после пуска, например секунд 10 – 20 это одно, тут практически всегда вина масляного фильтра. Но вот если лампа горит постоянно, то это уже тревожный звоночек. Возможно, просто накрылся датчик давления масла, а возможно вышел из строя масляный насос.

В любом случае аварийная индикация очень важна, и шутить с ней я вам не советую, все же это чревато — капитальным ремонтом двигателя.

Запомните это правило, если загорелась лампа, то глушим авто и желательно сразу на СТО, либо эвакуатор, либо на буксире.

Как проверить давление масла?

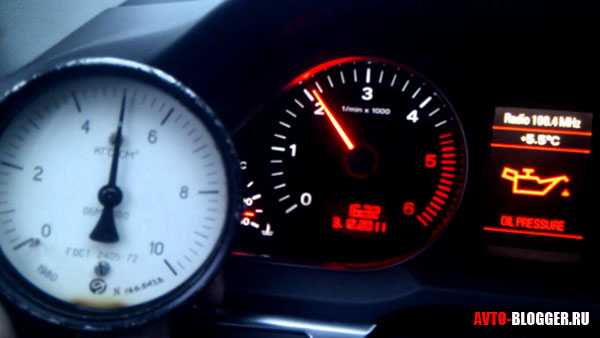

Собственно проверка проводится при помощи специального прибора – манометра. Также стоит отметить, что нужно прогреть двигатель до рабочей температуры, обычно это 90 градусов Цельсия.

Если замерять на холодный двигатель, особенно зимой, то давление может скакнуть до высоких значений, от 0,5 БАР и даже выше, но замер на холодную это НЕПРАВИЛЬНО!

Для того чтобы проверить давление, нужно найти именно аварийный датчик, который отвечает за индикацию на приборной панели. Стоит отметить, что не всегда он расположен рядом и его удобно выкрутить. Выкручиваем его, и на его место крепим проверочный выход подсоединенный к манометру.

Далее проверку можно разбить на два варианта:

• НА «холостых», обычно это от 900 до 1200 оборотов.
• Затем на «повышенных», обычно 4000 – 5000 оборотов двигателя.

Также стоит отметить, что если вы выкрутите аварийный датчик, то у вас на панели приборов будет гореть «масленка», это нормально.

Сейчас небольшое видео, как производятся замеры.

Проверка давления масла в двигателе ВАЗ-2103

Какое значение должно быть?

Для начала стоит отметить, что давление измеряется в барах (БАР), ведь мы измеряем жидкость. Точных значений вам вряд ли кто сейчас назовет, ведь строения двигателей отличаются, однако есть определенный нормальный интервал.

НА холостых оборотах – это 2 БАР (или 0,2 Мпа), для большинства машин

При 4000 – 5000 оборотах – это 4,5 – 6,5 БАР (0,45 – 0,65 Мпа), также для большинства марок

Если взять наши ВАЗ 2112 16 клапанный вариант, то здесь давление на холостых немного выше, около 1,5 – 2,5 БАР. А вот на 4000 – 5000 оборотов 0,4 – 0,6 БАР.

Собственно на этом заканчиваю, думаю информация была полезна, читайте наш АВТОБЛОГ.

Стоимость датчика

На Лада Приора с завода применяется оригинальный датчик давления масла 11180-3829010. Его цена находится в пределах от 180 до 250 рублей. Сторонние производители выпускают аналоги для родного ДДМ. Часть из них обладает пристойным качеством при сохранении доступной стоимости. Наилучшие альтернативные варианты фирменного изделия представлены в таблице ниже.

Таблица — Хорошие аналоги оригинального датчика давления масла Лада Приора

Методы проверки датчика давления масла

Цена на датчик давления масла весьма низка. Поэтому многие автовладельцы при подозрении в неполадках с родным ДДМ покупают новый и выполняют замену. Если после этого работа системы индикации низкого давления масла нормализовалась, то раннее установленный датчик исчерпал свой ресурс.

Косвенно проверить исправность датчика можно с помощью вольтметра или мультиметра. Для этого требуется проконтролировать наличие напряжения клеммной колодки, подходящей к ДДМ. Если питание отсутствует, то проблему следует искать в других местах помимо датчика. Проверка ДДМ возможна с помощью манометра. Необходимо вкрутить его в посадочное место взамен датчика. После этого силовой агрегат запускается. Если манометр показал давление менее 0.65кгс/см2, а индикатор не загорается от датчика, то ДДМ подлежит замене.

Мало точным но все же позволяющим определить исправность ДДМ, замыкающего цепь индикатора, можно нижепредставленным способом.

• Вывернуть датчик.
• Начать проворачивать мотор стартером, не допуская его запуска.
• Осмотреть посадочное отверстие выкрученного датчика. Если из него льется масло, то ДДМ дает ложные сигналы и ему требуется замена.

Нижепредставленный способ наиболее популярен среди автовладельцев. Он дает достойную точность.

• Взять шланг длиной 25 см.
• Подключить к шлангу насос.
• Вставить с другой стороны трубы датчик.
• Проверить сопротивление. Оно должно быть минимально.
• Накачать насосом воздух до давления более 0.65 кгс/см2.
• Повторно проверить сопротивление. Прибор должен показать разрыв.

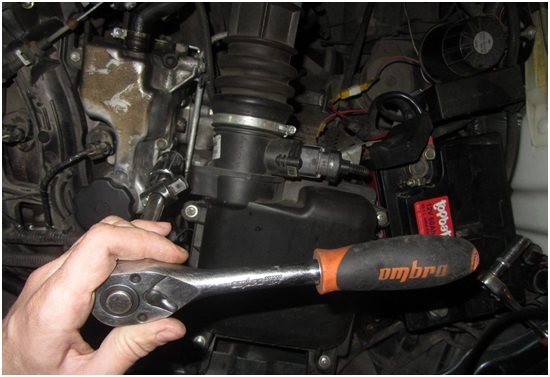

Самостоятельная замена датчика на Лада Приора

Замена ДДМ выполняется согласно инструкции ниже.

• Снять воздушный фильтр и декоративную крышку двигателя.

• Сжать разъем.
• Снять клеммную колодку.

• Открутить датчик давления масла.

• Вынуть датчик.

• Установить новый ДДМ.

• Установить все в обратной последовательности.
• Проконтролировать работу системы аварийной индикации уровня давления масла.

Что нужно знать о ДДМ?

Рассматриваемый регулятор является важным элементом смазочной системы автомобиля Лада Приора, оборудованной электронным блоком управления (автор видео – SoftFelix).

Предназначение и местонахождение

Сигнализатор предназначен предупреждать водителя о недостаточном давлении масла. Находится он на ГБЦ двигателя недалеко от масляного фильтра под выпускным коллектором. Чтобы провести диагностику, устройство необходимо снять.

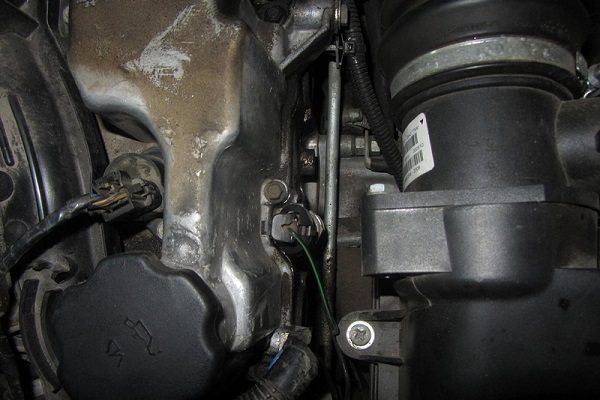

Расположение в моторном отсеке

Принцип действия устройства — простой. Под давлением мембранная прокладка прогибается и меняет свою форму. Она действует на контакты, которые замыкаются или размыкаются.

Схема работы устройства

Характерные неисправности и способы их устранения

Если не загорелась аварийная лампочка давления масла при положении ключа в замке зажигания «включено», возможны следующие неисправности:

Обрыв проводки ищется с помощью контрольной лампочки и восстанавливается путем замены поврежденного провода. Перегоревшую лампочку заменяют новой. Чтобы исключить причину плохого контакта, нужно почистить места соединений, проверить надежность подключения проводов. Неисправный регулятор следует заменить.
