Модификации автомобиля ВАЗ-2112

ВАЗ-21120. Модификация с 16-клапанным инжекторным двигателем объемом 1,5 литра и мощностью 93 лошадиные силы. На автомобиль устанавливались 14-ти дюймовые колеса. У данной модификации имеется проблема с загибом клапанов при обрыве ремня ГРМ. Решить проблему можно при помощи увеличения глубины проточек в днищах поршня.

ВАЗ-21121. Автомобиль оснащался 8-клапанным инжекторным двигателем ВАЗ-21114 объемом 1,6 литра и мощностью в 81 лошадиную силу.

ВАЗ-21122. Бюджетная модификация с 8-клапанным инжекторным двигателем ВАЗ-2111. Автомобиль выпускался без электростеклоподъемников, колесные диски были размером 13 дюймов, тормоза невентилируемые от автомобиля ВАЗ- 2108.

ВАЗ-21123 Coupe. Трехдверный, пятиместный хэтчбек. Единственные две двери для посадки в автомобиль шире, чем у пятидверного хэтчбека на 200 миллиметров, а крепятся они на новых прочных петлях. Задние арки автомобиля стали более широкими. Двигатель устанавливали 16-клапанный инжекторный объемом 1,6 литра и мощностью 90 лошадиных сил. Выпускался автомобиль с 2002 по 2006 год небольшими партиями, причиной тому была дорогая стоимость автомобиля.

ВАЗ-21124. Модификация с 16-клапанным инжекторным двигателем ВАЗ-21124 объемом 1.6 литра. Выпускалась с 2004 по 2008 годы. У данного типа двигателей была решена проблема с загибом клапанов. Для этого увеличили глубину проточек в днищах поршня (до 6,5 мм). Кроме того конструкция блока цилиндров была изменена для достижения рабочего объёма в 1,6 литр, для чего его высота была увеличена на 2,3 мм, соответственно на 2,3 мм увеличен и радиус кривошипа коленчатого вала. Также имелся ряд других несущественных изменений.

ВАЗ-21128. Люксовая версия автомобиля выпущенная ЗАО «Супер-авто», оснащалась 16-клапанным двигателем ВАЗ-21128 объемом 1,8 литра и мощностью 105 лошадиных сил.

ВАЗ-2112-37. Гоночная модификация ВАЗ-2112, подготовленная для «кольца» в зачетной группе Кубок «Лада». На автомобиль устанавливался 1.5-литровый двигатель ВАЗ-2112 мощностью 100 лошадиных сил. Гоночное авто было оборудовано каркасом безопасности, наружным аэродинамическим комплектом и передней растяжкой опорных чашек стоек.

ВАЗ-2112-90 Тарзан. Полноприводная модификация с кузовом ВАЗ-2112 на рамном шасси с трансмиссией и деталями подвески от ВАЗ-21213 «Нива». Так же оснащался двигателем объемом 1,7 либо 1,8 литров от Нивы.

Схема предохранителей на ВАЗ 2110, 2111, 2112 — инструкция

Предохранители и реле ВАЗ 2110 2111 2112 со схемами и описанием назначения

Установка противотуманных фонарей

Автовладельцы могут самостоятельно оборудовать автомобиль противотуманными фонарями. Для простоты монтажа можно посмотреть видео с форумов, где умельцы делятся опытом таких работ.

2007 ВАЗ 2112. Обзор (интерьер, экстерьер, двигатель).

Выводы: на самом деле, заменить старую проводку в задней части авто намного проще, чем в подкапотном пространстве или внутри салона. А предложенные в статье схемы помогут быстрее разобраться и не допустить ошибок.

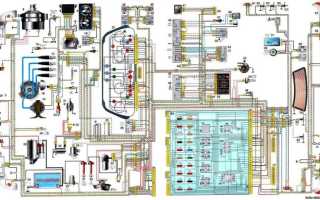

Схема электрооборудования ВАЗ-2112

Обозначения: 1 – Блок-фара, 2 – Клаксон, 3 – Вентилятор основного радиатора, 4 – Стартер, 5 – АКБ, 6 – Генератор 2112, 7 – Концевик КПП (задний ход), 8 – Актуатор в двери переднего пассажира, 9 – Реле разрешения работы стеклоподъёмников, 10 – Реле стартера, 11 – Вентилятор отопителя, 12 – Электропривод перегородки отопителя, 13 – Помпа основная, 14 – Датчик бачка омывателя, 15 – Актуатор в двери водителя, 16 – Селектор стеклоподъёмника переднего пассажира, 17 – Кнопка отпирания пятой двери, 18 – Блок сопротивлений вентилятора отопителя, 19 – Мотор основного стеклоочистителя, 20 – Селектор стеклоподъёмника водителя, 21 – Мотор стеклоподъёмника переднего пассажира, 22 – Центральный замок, 23 – Переключатель наружного света, 24 – Датчик утечки тормозной жидкости, 25 – Помпа дополнительная, 26 – Мотор стеклоподъёмника водителя, 27 – Индикатор включения ПТФ, 28 – Выключатель ПТФ, 29 – Приборная панель, 30 – Индикатор включения обогрева стекла, 31 – Выключатель обогрева стекла, 32 – Подрулевой селектор-переключатель, 33 – Реле ПТФ, 34 – Замок зажигания, 35 – Главный блок предохранителей, 36 – Подсветка регуляторов отопителя, 37 – Кнопка аварийной сигнализации, 38 – Контроллер управления отопителем, 39 – Освещение бардачка, 40 – Концевик крышки бардачка, 41 – Прикуриватель, 42 – БСК – блок индикации, 43 – Подсветка пепельницы, 44 – Розетка 12V, 45 – Выключатель подсветки приборов, 46 – Актуатор в правой задней двери, 47 – Селектор стеклоподъёмника правого заднего пассажира, 48 – Часы, 49 – Мотор стеклоподъёмника правого заднего пассажира, 50 – Концевик тормоза (замкнуто – педаль нажата), 51 – Мотор стеклоподъёмника левого заднего пассажира, 52 – Селектор стеклоподъёмника левого заднего пассажира, 53 – Актуатор в левой задней двери, 54 – Поворотник, 55 – Концевик ручного тормоза (замкнуто – ручник включён), 56 – Мотор заднего стеклоочистителя, 57 – Светильник штурмана, 58 – Плафон салона, 59 – Датчик температуры в отопителе, 60 – Концевик открытой передней двери, 61 – Концевик открытой задней двери, 62 – Освещение багажника, 63 – Задняя оптика (на кузове), 64 – Задняя оптика (на пятой двери), 65 – Подсветка номерного знака.

Буквами обозначены клеммы, к которым подключается: А – Динамик передний справа, Б – Магнитола, В – Жгут форсунок, Г – Диагностический разъём ЭУР, Д – Динамик передний слева, Е – Диагностический разъём контроллера отопителя, Ж – Динамик задний справа, З – Динамик задний слева, И – Разъём БК, К – Нить обогревателя стекла, Л – Актуатор пятой двери, М – Добавочный стоп-сигнал.

Электросхема ВАЗ-2112 инжектор 16 клапанов — полный вид

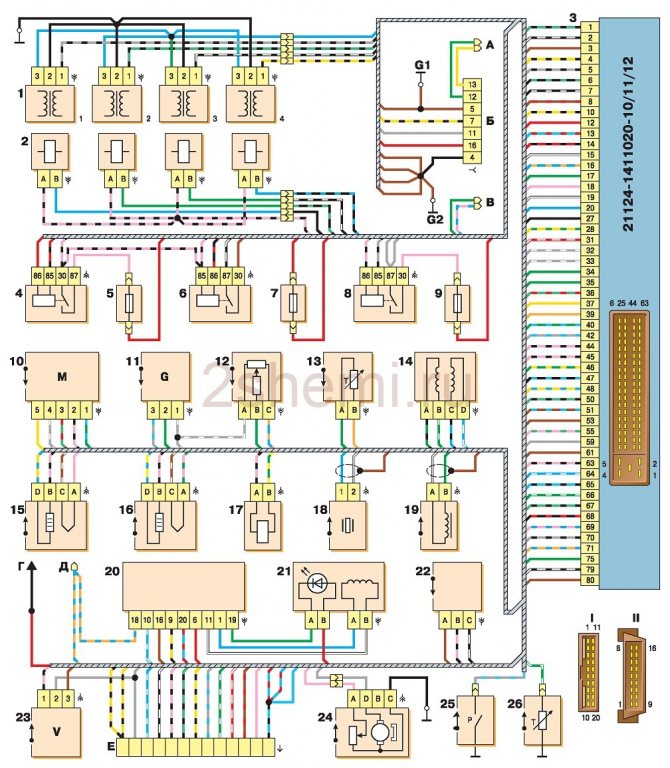

Схема управления двигателем ВАЗ-21124

Схема соединений системы управления двигателем ВАЗ-21124 с распределенным впрыском топлива под нормы токсичности Евро-2 (контроллер M7.9.7): 1 — катушки зажигания; 2 — форсунки; 3 — контроллер; 4 — главное реле; 5 — предохранитель, соединенный с главным реле; 6 — реле электровентилятора системы охлаждения; 7 — предохранитель, соединенный с реле электровентилятора системы охлаждения; 8 — реле электрического топливного насоса; 9 — предохранитель, соединенный с реле электрического топливного насоса; 10 — датчик массового расхода и температуры воздуха; 11 — датчик положения дроссельной заслонки; 12 — датчик температуры охлаждающей жидкости; 13 — электромагнитный клапан продувки адсорбера; 14 — датчик кислорода; 15 — датчик детонации; 16 — датчик положения коленчатого вала; 17 — регулятор холостого хода; 18 — блок управления иммобилайзера; 19 — индикатор состояния иммобилайзера; 20 — датчик фаз; 21 — датчик скорости автомобиля; 22 — модуль электрического топливного насоса с датчиком уровня топлива; 23 — датчик контрольной лампы давления масла; 24 — датчик указателя температуры охлаждающей жидкости; А — колодка, присоединяемая к жгуту проводов салонной группы АБС; Б — колодка диагностики; В — колодка, присоединямая к жгуту проводов кондиционера; Г — к выводу «+» аккумуляторной батареи; Д — к колодке жгута проводов боковых дверей; Е — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки заземления; I — порядок условной нумерации штекеров в колодке блока управления иммобилайзера; II — порядок условной нумерации контактов в колодке диагностики.

Полезное: Распиновка, схема подключения и проверка катушки зажигания ВАЗ

Схема соединений системы управления двигателем ВАЗ-21124 с распределенным впрыском топлива под нормы токсичности Евро-3 (контроллер M7.9.7): 1 — катушки зажигания; 2 — форсунки; 3 — контроллер; 4 — главное реле; 5 — предохранитель, соединенный с главным реле; 6 — реле электровентилятора системы охлаждения; 7 — предохранитель, соединенный с реле электровентилятора системы охлаждения; 8 — реле электрического топливного насоса; 9 — предохранитель, соединенный с реле электрического топливного насоса; 10 — датчик массового расхода и температуры воздуха; 11 — датчик неровной дороги; 12 — датчик положения дроссельной заслонки; 13 — датчик температуры охлаждающей жидкости; 14 — регулятор холостого хода; 15 — управляющий датчик кислорода; 16 — диагностический датчик кислорода; 17 — электромагнитный клапан продувки адсорбера; 18 — датчик детонации; 19 — датчик положения коленчатого вала; 20 — блок управления иммобилайзера; 21 — индикатор состояния иммобилайзера; 22 — датчик фаз; 23 — датчик скорости автомобиля; 24 — модуль электрического топливного насоса с датчиком уровня топлива; 25 — датчик контрольной лампы давления масла; 26 — датчик указателя температуры охлаждающей жидкости; А — колодка, присоединяемая к жгуту проводов салонной группы АБС; Б — колодка диагностики; В — колодка, присоединяемая к жгуту проводов кондиционера; Г — к выводу «+» аккумуляторной батареи; Д — к колодке жгута проводов боковых дверей; Е — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки заземления; I — порядок условной нумерации штекеров в колодке блока управления иммобилайзера; II — порядок условной нумерации контактов в колодке диагностики.

Жгут ЭБУ контроллера Январь 7.2. V16 на ВАЗ 2110

• Производитель: АвтоВАЗ
• 0 отзывов

• Описание
• Характеристики
• Видео
• Отзывы 0 ? ‘(‘ + product.reviewsCount +’)’ : »>>

Уважаемые покупатели, во избежание ошибок при отправке жгута контроллера, жгута ЭБУ Январь 7.2., жгута проводов системы зажигания на ВАЗ 2110, V 16, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска, маркировку контроллера (ЭБУ) с прошивкой, объём двигателя, количество клапанов, наличие системы снижения токсичности соответствующий нормам «Евро — 1, 2 , 3 или 4».

С помощью проводов, связанных в аккуратный пучок, еще его называют жгут контроллера, ЭБУ автомобиля соединяется с датчиками, элементами питания и электронными узлами автомобиля.

Проводка имеет разъёмы для двух датчиков концентрации кислорода (лямбда-зонд, диагностический датчик кислорода) и блока управления Январь 7.2 .

Электронный блок управления двигателем (ЭБУ) – «компьютер», управляющий всей системой автомобиля. ЭБУ влияет как на работу отдельного датчика, так и на весь автомобиль. Поэтому, электронный блок управления двигателем очень важен в современном автомобиле.

Во избежание отказа электронной системы Вашего автомобиля мы рекомендуем устанавливать данный жгут контроллера в специализированном сервис центре.

От качества жгута зависит вся работа двигателя, т.к. именно по нему идут все сигналы от датчиков двигателя к контроллеру для сбора информации и назад от ЭСУД к датчикам для управления режимами работы двигателя. Поэтому жгут контроллера должен обладать отличным качеством, повышенной прочностью и износостойкостью.

Этот жгут контроллера для автомобилей десятого семейства ВАЗ 2110 проверен АвтоВАЗом и устанавливается на сборочном конвейере при сборке серийного автомобиля.

Уважаемые покупатели, если Вы не нашли в списке маркировку своего жгута, то при оформлении заказа в «Корзине» в поле «Комментарий к заказу» можно указать номер нужного жгута.

Самый простой способ — посмотреть маркировку старого жгута и заказать такой-же. У нас есть все. Если такой возможности нет — нужно предоставить следующие данные: год выпуска автомобиля, маркировка контроллера (ЭБУ), объём двигателя, количество клапанов, наличие противотуманных фар у автомобиля.

ЭБУ чаще всего заменяется следующими терминами: Электронная система управления двигателем (ЭСУД), контролёр, мозги,инжектор, прошивка. Поэтому, если вы услышите один из этих терминов, то знайте, что речь идёт о «мозгах», о главном процессоре вашего автомобиля. Иными словами, ЭСУД , ЭБУ, КОНТРОЛЁР – это одно и то же.

Контроллеры на ВАЗ обычно установлены под консолью и предназначены для управления системами автомобиля, непрерывно считывая информацию со всех датчиков, обеспечивают правильную работу всех систем и своевременно предупреждают о возможной неисправности. Контроллер собрав информацию от всех датчиков посылает сигнал форсункам, которые впрыскивают точную дозу топлива в двигатель.

ЭБУ имеет 3 типа памяти-ОЗУ, ППЗУ, ЭПЗУ.

— ОЗУ для хранения и записывания данных о работе двигателя на текущее время, именно в ней хранятся коды неисправностей.

— ППЗУ является самой программой работы двигателя и хранит настройки калибровок.

— ЭПЗУ хранит коды иммобилайзера (обучение ключей).

Жгут контроллера для ВАЗ 2110, жгут ЭБУ или жгут проводов системы зажигания:

21102-3724026-60 (Е-2) Для контроллера BOSCH 2111-1411020-60 (MOTRONIK)

Схемы жгутов ВАЗ-2112

Схема жгута панели приборов

1, 2, 3, 4 – колодки жгута панели приборов к жгуту переднему; 5 — колодка жгута панели приборов к жгуту боковых дверей; 6, 7, 8 — колодки жгута панели приборов к жгуту заднему; 9 – выключатель обогрева заднего стекла; 10 – переключатель световой сигнализации; 11 – переключатель стеклоочистителей; 12 – колодка жгута панели приборов к радиоаппарату; 13 – монтажный блок; 14 — комбинация приборов; 15 – контроллер управления отопителем; 16 – переключатель электродвигателя отопителя; 17 — колодка жгута панели приборов к жгуту системы зажигания; 18, 19 — колодки жгута панели приборов к жгуту коробки воздухопритока; 20 — выключатель зажигания; 21 – реле противотуманных фар; 22 – реле звукового сигнала; 23 — реле стеклоподъемника; 24 — реле стартера; 25 – реле обогрева сидений; 26 – выключатель наружного освещения; 27 – выключатель противотуманных фар; 28 – прикуриватель; 29 – плафон освещения вещевого ящика; 30 – выключатель освещения вещевого ящика; 31 – выключатель задних противотуманных фонарей; 32 – переключатель подрулевой правый; 33 – патрон подключения переносной лампы; 34 — выключатель освещения приборов; 35 – выключатель сигнала торможения; 36 – выключатель звукового сигнала; 37 – выключатель аварийной сигнализации; 38 – моторедуктор привода воздухораспределения; 39 – осветитель ВАЗ-2112; 40 — колодка жгута панели приборов к жгуту переднему; 41 – выключатель привода замка багажника; 42 – реле заднего противотуманного огня.

А – точка заземления жгута панели приборов.

Схема жгута переднего 2112

Схема жгутов коробки воздухопритока

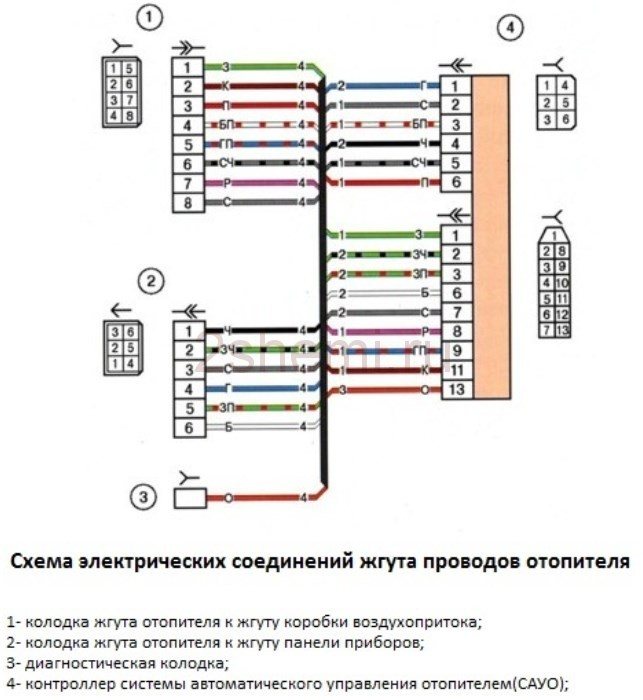

Схема жгутов отопителя ваз-2112

Схема жгута боковых дверей

Схема жгута боковых дверей «люкс»

Схема жгутов задней части 2112

1. общая клеммная колодка жгута проводов для подсоединения проводке, идущей от панели приборов (на схеме под №1);
2. клеммная колодка жгута проводов для соединения с проводкой панели приборов автомобилей в комплектации «норма» и для подсоединения к жгуту боковых дверей для автомобилей в комплектации «люкс» (на схеме №2);
3. клеммная колодка заднего жгута для подсоединения к жгуту панели приборов (№3);
4. две клеммных колодки 4-х контактных (для модификаций 2112-3724558-10 16 клапанов). Обозначены на схеме под №4 и №5;
5. боковые указатели поворота (под №6 – левый), под №7 – правый);
6. питание на плафон индивидуального освещения (номер 8 на схеме);
7. питание плафона общего освещения салона (№9);
8. разъем датчика ручного тормоза (№11);
9. задние фонари (на схеме №11 –левый, №12 – правый);
10. разъем датчика температуры салона (№13 на схеме);
11. разъем для подключения 4-х салонных выключателей плафона освещения (на схеме под №№ 14,15,16 и 17);
12. разъем для фонаря освещения багажника (№18);
13. резервная колодка жгута проводов (на схеме №19). Может использоваться как разъем для подключения к жгуту проводов боковых дверей;
14. колодка для подключения жгута проводов фонарей освещения номерного знака (на схеме под №20);
15. точки заземления проводки обозначены на схеме как А и А1.

На фонари, заднюю дверь и подсветку номера. Соединяются вместе и жгут фонарей соединяется с жгутом панели приборов и любым жгутом боковых дверей, от него с любым дополнительным жгутом (будет ниже) с кнопкой открывания багажника. Разъём с серым проводом жгута фонарей подключается к панели приборов, на люксовых версиях подключается к панели приборов через люксовый жгут боковых дверей (к нему подключен подогрев зеркал).

Общие сведения

Автомобиль и электричество – слиты воедино с самого начала. Можно вспомнить, что самое первое подобное транспортное средство использовало именно электрический двигатель, пока не изобрели ДВС.

Проводка ВАЗ 2112 дает возможность производить действия, которые без электроэнергии осуществить просто не получится.

Среди них выделяют:

• воспламенение топливной смеси в цилиндрах карбюраторного и инжекторного двигателя;
• запуск мотора;
• работу головных осветительных приборов в ночное время для освещения дорожного полотна;
• противотуманные фары при движении в условиях ограниченной видимости;
• световую индикацию приборной шкалы;
• габаритные огни для обнаружения автомобиля в темное время суток;
• поворотных указателей;
• сигнальные устройства.

Принципиальная схема электропроводки автомобиля ВАЗ 2112 (16 клапанного)
Помимо этого, схема электропроводки на ВАЗ 2112 поможет разобраться, как и к чему подключено вспомогательное оборудование:

• «дворников», которые позволяют нормально чувствовать себя водителю в дождливую или снежную погоду;
• звуковых сигналов, в случае экстренного события;
• поиск искры при отказе двигателя;
• проигрывателя компакт-дисков, а также радио;
• стеклоподъемников;
• обогревателей лобового и заднего стекла;
• ламп освещения в салоне.

Электропроводка ВАЗ 2112 соединяет между собой электрические приборы и устройства с источниками тока, расположенных в автомобиле. Системой электрооборудования называют совокупность потребителей тока и его производителей.

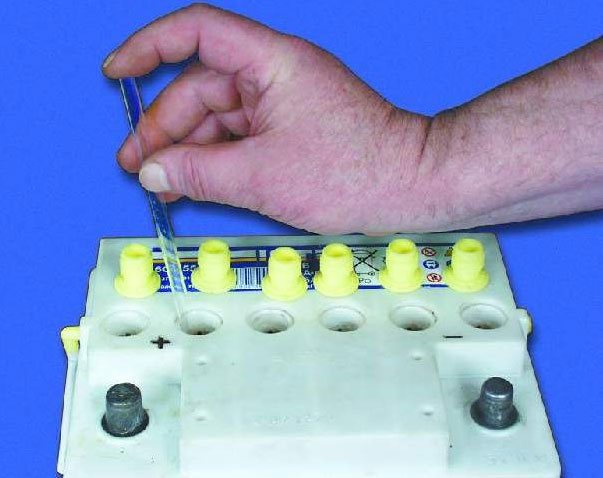

Обслуживаемая АКБ

Источники питания в авто и зажигание

Рассмотрим ее подробнее, начав с самых главных элементов:

Аккумуляторная батарея – химический источник энергии, представляющая собой свинцово-кислотные модули-аккумуляторы постоянного тока. На фото показана обслуживаемая батарея. Обычно в ее составе их шесть.

Используется она для:

• запуска двигателя электростартером;
• подачи питания на электрооборудование при незапущенном моторе или когда он работает на малых оборотах коленвала.

Генератор. Используется как основной источник тока для всех электронных и электротехнических устройств и приборов в автомобиле. Но, обеспечивать он это может лишь при средних или высоких оборотах коленвала. Цена данного оборудования зависит от производителя.

Система зажигания. Предназначена для воспламенения топлива в цилиндрах двигателя. Может быть контактной и бесконтактной. Современные автомобили ВАЗ 2112 оснащены именно последним вариантом, который отличается целым рядом преимуществ перед контактной системой, считающуюся уже морально устаревшей.

Из основных достоинств следует отметить:

1. увеличенный потенциал напряжения, которые поступает на вторичную обмотку катушки зажигания;
2. повышенную мощность и более долгую продолжительность искрового разряда;
3. увеличенный срок эксплуатации свече зажигания;
4. контакты прерывателя практически не выходят из строя;
5. топливо в цилиндрах сгорает лучше, что в результате экономит деньги;
6. облегчается запуск двигателя;
7. мотор становится приемистей и экономичней.

Схема установки реле стартера

Если нет зарядки АКБ

Когда пропадает зарядка аккумуляторной батареи, это не позволяет долго эксплуатировать автомобиль. Максимум, пока она не разрядится полностью. В этом случае на панели приборов загорается красная лампочка, которая сигнализирует, что проводка на ВАЗ 2112 требует проверки.

Инструкция ниже поможет в этом:

1. Проверьте ремень привода генератора, он должен быть целым и иметь необходимое натяжение.

Совет: не рекомендуется делать сильный натяг, он существенно сократит срок эксплуатации ремня.

1. Если с ним все в порядке, проверьте предохранитель. Узнать, где он расположен поможет схема электропроводки ВАЗ 2112 на 8 или 16 клапанов, а также обратная сторона крышки монтажного блока. После его замены и запуска двигателя лампа должна погаснуть, что позволит продолжить путь.

Проверка и замена предохранителя

1. Когда лампа зарядки не гаснет, проверьте провод от генератора к «+» клемме АКБ. Их обычно два:

• толстый – от аккумуляторной батареи к стартеру,
• тонкий – к генератору.

Он не должен быть оборван или иметь окисленные контакты. Бывает, что никаким способом не удается исправить поломку, значит, нужно ремонтировать сам генератор. Нельзя откладывать ремонт, поскольку может возникнуть короткое замыкание. Но, это лучше делать на СТО или дома в гараже своими руками.

Совет: во время движения только на АКБ для снижения потребления бортовой электроэнергии отключите как можно больше приборов – радио, вентилятор отопителя и т.п.

Установка дополнительного реле стартера на Ваз 2112

Предохранители и реле ВАЗ2112

1. F1 5 Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта
2. F2 7,5 Левая фара (ближний свет)
3. F3 10 Левая фара (дальний свет)
4. F4 10 Правая противотуманная фара
5. F5 30 Электродвигатели стеклоподъемников дверей
6. F6 15 Переносная лампа
7. F7 20 Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
8. F8 20 Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
9. F9 20 Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла
10. F10 20 Резервный
11. F11 5 Лампы габаритного света правого борта
12. F12 7,5 Правая фара (ближний свет)
13. F13 10 Правая фара (дальний свет). Контрольная лампа включения дальнего света
14. F14 10 Левая противотуманная фара
15. F15 20 Электрообогрев сидений. Блокировка замка багажника
16. F16 10 Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
17. F17 7,5 Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)
18. F18 25 Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель
19. F19 10 Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)
20. F20 7,5 Лампы задних противотуманных фонарей ВАЗ-2112.

1. К1 – реле контроля исправности ламп;
2. К2 – реле очистителя ветрового стекла;
3. K3 – реле-прерыватель указателей поворота и аварийной сигнализации;
4. К4 – реле включения ближнего света фар;
5. К5– реле включения дальнего света фар;
6. К6 – дополнительное реле;
7. К7 – реле включения обогрева заднего стекла;
8. K8 – резервное реле авто.

Пара слов о «реле исправности»

Реле исправности ламп называется K1, и оно в монтажном блоке – самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.

Самое большое реле в блокеВсе контакты реле пронумерованы. На клеммах блока проверяют напряжения:

• – потенциал «массы»;
• – напряжение «+12», но только после включения зажигания;
• – «+12» по нажатию на педаль;
• – клемма звонится, как отвод «массы».

Если на клемме «4» не вызванивается потенциал «0», значит, нити ламп перегорели или в проводке есть разрыв. Теперь рассмотрим другое: потенциал «массы» был обнаружен, но лампы не горят. Здесь появляются подозрения о коротком замыкании.

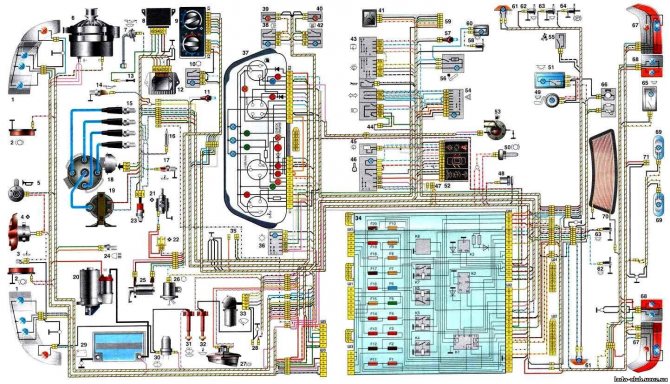

Схема 2112

” />

Полный размер

1 — блок-фара 2 — датчики износа колодок передних тормозов 3 — выключатель света заднего хода 4 — электродвигатель вентилятора системы охлаждения двигателя 5 — звуковой сигнал 6 — моторедуктор блокировки замка правой передней двери 7 — реле включения электростеклоподъемников 8 — предохранитель на 8 А 9 — стартер 10 — аккумуляторная батарея 11 — генератор 12 — электродвигатель омывателя ветрового стекла 13 — датчик уровня омывающей жидкости 14 — моторедуктор блокировки замка левой передней двери 15 — переключатель электростеклоподъемника левой передней двери 16 — датчик уровня охлаждающей жидкости 17 — моторедуктор очистителя ветрового стекла 18 — клапан рециркуляции 19 — микромоторедуктор привода заслонки отопителя 20 — электродвигатель отопителя 21 — выключатель замка багажника 22 — переключатель электростеклоподъемника правой передней двери 23 — моторедуктор электростеклоподъемника правой передней двери 24 — блок управления системы блокировки замков дверей 25 — дополнительный резистор электродвигателя отопителя 26 — датчик уровня тормозной жидкости 27 — моторедуктор электростеклоподъемника левой передней двери 28 — переключатель наружного освещения 29 — комбинация приборов 30 — выключатель заднего противотуманного света 31 — контрольная лампа противотуманного света 32 — контрольная лампа обогрева заднего стекла 33 — выключатель обогрева заднего стекла 34 — подрулевой переключатель 35 — выключатель освещения приборов 36 — выключатель зажигания 37 — монтажный блок 38 — выключатель клапана рециркуляции 39 — контроллер отопителя 40 — выключатель аварийной сигнализации 41 — лампа освещения рычагов управления отопителем 42 — лампа освещения вещевого ящика 43 — выключатель лампы освещения вещевого ящика 44 — прикуриватель 45 — блок индикации бортовой системы контроля 46 — лампа освещения пепельницы 47 — выключатель сигнала торможения 48 — моторедуктор блокировки замка левой задней двери 49 — переключатель электростеклоподъемника левой задней двери 50 — моторедуктор электростеклоподъемника левой задней двери 51 — розетка для переносной лампы 52 — часы 53 — моторедуктор электростеклоподъемника правой задней двери 54 — переключатель электростеклоподъемника правой задней двери 55 — моторедуктор блокировки замка правой задней двери 56 — боковой указатель поворота 57 — выключатель контрольной лампы стояночного тормоза 58 — датчик ремня безопасности водителя 59 — плафон направленного света 60 — плафон освещения салона 61 — датчик температуры воздуха в салоне 62 — выключатель в стойке передней двери 63 — выключатель в стойке задней двери 64 — наружный задний фонарь 65 — внутренний задний фонарь 66 — фонари освещения номерного знака 67 — фонарь освещения багажника

А — колодки для подключения электродвигателя омывателя заднего стекла В — колодки для подключения жгута системы впрыска С — к колодке жгута предупредительного света D — колодка для подключения к бортовому компьютеру Е — к колодке жгута очистителей фар F — колодка для подключения к датчику уровня топлива в модуле электробензонасоса G — к элементу обогрева заднего стекла H — колодка для подключения дополнительного сигнала торможения J — к моторедуктору замка багажника

На схеме условно не показано, что в жгуте проводов панели приборов вторые концы всех проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точка.
