Описание стойки стабилизатора

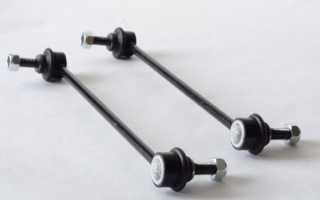

На большинстве автомобилей стойки стабилизатора представляют собой шток, размеры которого от 4 до 20 см. С двух его сторон располагаются специальные шарниры, обладающие самыми разнообразными конструкциями. Существуют также и бесшарнирные конструкции. На фото ниже представлено как выглядит классическая стойка стабилизатора.

Конструкция стойки стабилизатора не бывает цельной. Шарнир приваривается к штоку. Данное техническое решение обусловлено безопасностью. Место расположения сварного шва называется «шейкой».

Она слегка тоньше остальной части и имеет меньшую механическую прочность. При возникновении перегрузок в «шейке» происходит разлом. Если бы не данное конструктивное решение, то предугадать место облома было невозможно и стойка могла бы пробить днище.

Стойка стабилизатора — запчасть или расходник? АвтоЦех: Экзист рекомендует!

Замена стойки стабилизатора поперечной устойчивости

Что убивает Стойки Стабилизатора!

Стойки стабилизатора в автомобиле — назначение, замена

Для того, чтобы автомобиль был маневренным на дороге, в его конструкции применяются специальные устройства — стабилизаторы поперечной устойчивости. Это элементы, входящие в строение подвески, в процессе движения они подвергаются высоким нагрузкам. При поломке элементов есть риск возникновения аварии, особенно если автомобиль движется с высокой скоростью. Поэтому очень важно периодически осматривать и чинить стойки стабилизатора.

Основная часть стабилизатора — тяга, которая работает на скручивание. Это вал из металла, не отличающийся высокой жесткостью

Назначение, виды. Стабилизатор поперечной устойчивости устанавливается на большинство современных легковых автомобилей. Он необходим в конструкции подвески для того, чтобы снижать боковой крен, который возникает во время поворотов. Основная часть стабилизатора — тяга, которая работает на скручивание. Это вал из металла, не отличающийся высокой жесткостью, простыми словами — торсион. Во время поворота автомобиля, возникающие силы стараются скрутить вал, но торсион может противостоять и возвращать конструкцию в начальное положение. Стабилизатор может крепиться к амортизационной стойке или поворотному кулаку — это зависит от марки автомобиля. У разных производителей легковых автомобилей конструкция тяг может отличаться по размеру и форме. К примеру, может быть один или два вала торсиона, которые соединены друг с другом. Кроме того, они могут выполняться в разной форме. Чаще всего они являются оригинальными и подходят только под определенную модель автомобиля.

Так как в системе есть шарниры, стойки выступают в роли демпферов — принимают на себя максимум нагрузки, которая поступает на стабилизатор поперечной устойчивости.

Замена. Стойки — это шток с шарнирами на концах длиной 5-20 см. Шарниры в конструкции нужны для того, чтобы обеспечивать подвижность во время соединения стабилизатора и поворотного кулака. Так как в системе есть шарниры, стойки выступают в роли демпферов — принимают на себя максимум нагрузки, которая поступает на стабилизатор поперечной устойчивости. Так как нагрузка на данные элементы подвески слишком высокая, периодически требуется проводить замену стоек стабилизатора. Рассмотрим основные признаки, которые могут указать на необходимость замены:

1) стук в подвеске на неровной дороге; 2) во время поворота увеличивается крен; 3) автомобиль начинает плохо управляться; 4) автомобиль сильно раскачивается во время торможения.

Для проведения замены потребуется поставить автомобиль на яму, а под колеса подложить фиксирующие устройства

Как только будет проведена проверка и выяснится, что необходима замена, нужно подготавливать материалы. Первым делом следует приобрести стойки для определенной модели автомобиля. Кроме того, нужно подготовить ключ и головку на 17, трещотку, молоток, WD-40 и тряпки. Для проведения замены потребуется поставить автомобиль на яму, а под колеса подложить фиксирующие устройства. После этого при помощи щетки из металла следует очистить места соединения от грязи и нанести сверху WD-40. Как только средство подействует можно приступать к откручиванию гаек и снятию пружинных шайб. Болт крепления следует выбивать при помощи проставки так, чтобы не повредить резьбу. На следующем этапе можно снимать стойку с тяги. Устанавливать новый элемент сразу нельзя, так как нужно промазать мыльным раствором втулку. Точно такие же процедуры проводятся с другой стороны. Сборку следует осуществлять в обратном порядке.

Итог. Стойки стабилизатора в подвеске берут на себя большую нагрузку во время движения автомобиля, поэтому элементы следует периодически менять на новые.

КАК ЛЕГКО ДОМА ВОССТАНОВИТЬ СТОЙКИ, ЛИНКИ, СТАБИЛИЗАТОРА СВОИМИ РУКАМИ.

Замена стоек стабилизатора

Стойка стабилизатора. Диагностика /Форд Фокус 2/

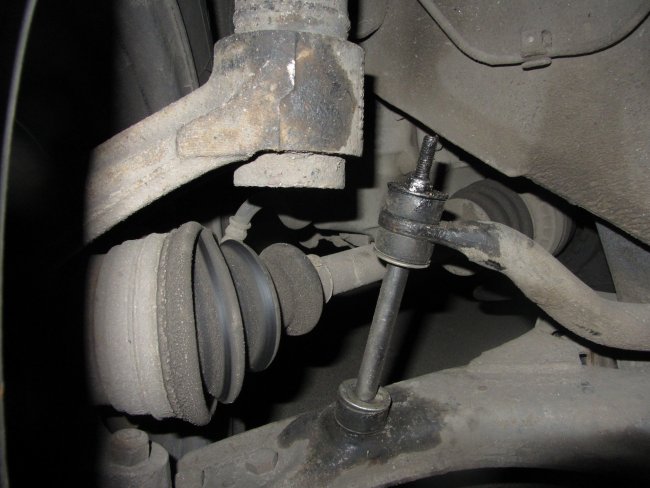

Расположение стойки стабилизатора

Стойки бывают передние и задние в зависимости от того на какой оси присутствует стабилизатор. Они подвижно крепят его к подвеске. Для того, чтобы увидеть стойки следует получить доступ к днищу авто или снять колесо.

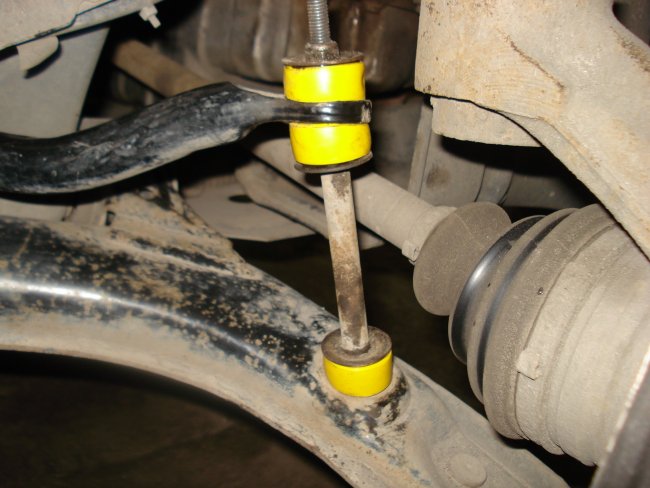

Передняя стойка

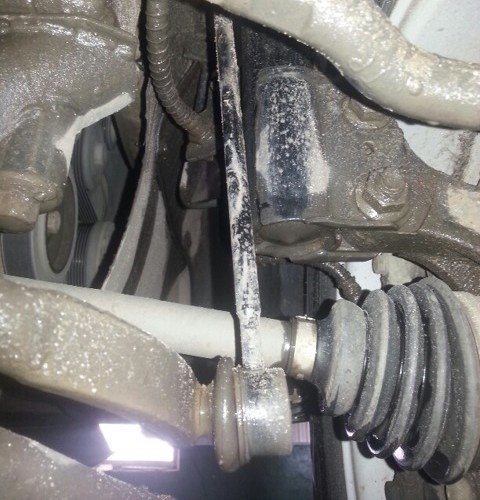

Задняя стойка

Устройство и назначение стоек

Стабилизатор, представляющий собой упругую металлическую тягу, соединяет кузов автомобиля и элементы передней подвески с двух сторон – поворотные кулаки либо ступицы (в зависимости от марки авто). Его функция — не позволять подвеске действовать вразнобой на поворотах и таким путем препятствовать кренам кузова авто.

В старых многорычажных типах подвесок поперечный стержень можно было жестко прикрепить к нижним рычагам, колеблющимся только вверх-вниз. В подобных механизмах были не нужны стойки стабилизатора, поскольку его концы прижимались скобами, а демпферами служили резиновые втулки.

В ходовой части типа «Макферсон», установленной на большинстве новых машин, неподвижно закрепить тягу не получится, потому что ступицы и кулаки поворачиваются вместе с колесами. Шарнирные элементы, соединяющие стержень с этими подвижными деталями, — вот что такое стойки стабилизатора.

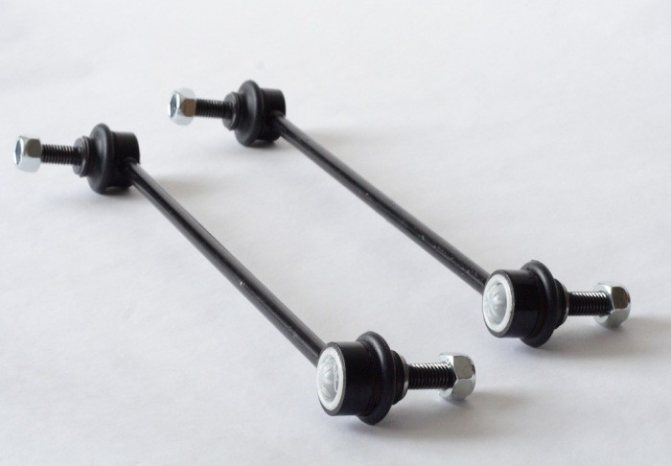

Деталь представляет собой металлический шток длиной от 50 до 200 мм (зависит от модели автомобиля) с приваренными на концах шарнирными соединениями. Последние по устройству схожи с шаровыми опорами, только меньшего размера. Резьбовая часть верхнего шарового пальца входит в ответное гнездо поворотного кулака и прикручивается гайкой. Нижняя часть стойки может крепиться к стабилизатору такими способами:

• с помощью второго шарнира;
• на сайлент-блоке, входящем в проушину тяги.

В ходовой части авто применяется два таких элемента – по одному с каждой стороны. Причем в некоторых моделях они сделаны разной длины и потому не могут меняться местами. Конструкция стоек тоже бывает различной:

• с двумя шарнирами, расположенными симметрично;
• с шаровым пальцем с одного конца и резьбой – с другого;
• с шарнирами, повернутыми на определенный угол друг относительно друга.

Исправный автомобиль должен уверенно держать прямую линию во время разгона и торможения, на что влияют стойки. Если в этом отношении появились отклонения, то необходимо произвести диагностику данных элементов и заменить в случае износа.

Влияние стоек на автомобиль

Наиболее заметно как влияют передние и задние стойки стабилизатора на машину тогда, когда владелец решается заняться выполнением тюнинга подвески своими руками. Меняются комфорт, управляемость и безопасность автомобиля. Различные варианты, на которые часто падает выбор у автовладельцев, рассмотрены в таблице ниже.

Таблица — Влияние стоек стабилизатора на автомобиль

Большинство автовладельцев считает, что усиленные стойки негативно влияют на автомобиль. Достигнуть показателей управляемости спорткаров с помощью модернизации костяшек невозможно, а комфорт преодоления неровностей снижается, так как ходовая становится жестче. Особо опасны самодельные костяшки, у которых по заверениям владельцев нет износа. Такие вечные стойки перестают выполнять «предохранительную» функцию, из-за возросшей механической прочности и не отвечают требованиям безопасности. Любая чрезмерная нагрузка вызывает существенные повреждения подвески, которые могла предотвратить своей поломкой штатная костяшка.

Как проверить стойки стабилизатора на неисправность?

Когда европейские автопроизводители заявляют, что стойки стабилизаторов имеют ресурс до 100 тыс. км, они считают эти километры по своим идеальным европейским автобанам. На наших дорогах заявленную цифру можно смело делить на два, и то если повезет. Все детали подвески зависят от состояния дорог и манеры вождения, а у нас оба эти фактора пока не радуют. По сути, они, как и некоторые другие детали подвески, превращаются в один из наиболее часто меняемых элементов. Так что лучше заранее узнать, как проявляются первые проблемы.

Косвенным признаком того, что со стойками не всё ладно, становится поведение автомобиля:

1. при движении в поворотах кузов сильней кренится;
2. затрудняется езда по прямой (приходится всё время подруливать, чтобы держаться в полосе);
3. при переезде через препятствия в районе колеса слышен стук с одной стороны.

Однако учитывая, что и другие неисправности подвески могут дать похожие «симптомы», лучше заранее знать, как проверить, действительно ли проблема со стойками, прежде чем ехать за новыми. Можно пошутить, что если кусок стойки стабилизатора выпал и лежит на асфальте, ставить его назад нежелательно. Однако даже если они целые на вид, их шарниры или втулки могут быть изношены, а значит, непригодны к эксплуатации.

Неисправности в работе стоек стабилизаторов

Причины поломок

Тяга стабилизатора работает по принципу демпфера, гасящего высокие разнонаправленные усилия. Под постоянным воздействием ударов, при прохождении различных неровностей, шарнирные соединения постепенно разрушаются и детали приходят в негодность. Можно выделить ряд основных причин, по которым стойки приходится заменять:

1. Плохое качество дорожного покрытия, ямы, лежачие полицейские.
2. Неаккуратное либо экстремальное вождение, резкие входы в поворот и торможение.
3. Низкое качество самих стоек, использование вместо высококачественной смазки дешёвых компонентов (многие производители для удешевления используют бесполезный технический вазелин).
4. Отсутствие ухода. За стойками, как и за любой другой деталью автомобиля, нужно ухаживать. Для этого следует приобрести в магазине хорошую смазку и периодически промазывать шарнирные соединения.

Признаки наличия неисправностей

Определить неисправности косточек достаточно просто. Особенно сильно они проявляются при езде по неровным дорожным покрытиям. К наиболее очевидным относятся следующие:

1. Сильный крен машины на одну сторону (особенно при прохождении поворота).
2. Появление нехарактерных стуков при прохождении даже мелких препятствий.
3. Автомобиль «ведёт» в сторону, он теряет курсовую направленность, «гуляет» по дороге.
4. Кузов сильно раскачивается при торможении и на поворотах.

Чтобы подтвердить неисправность именно стоек можно самостоятельно провести элементарную диагностику.

1. Выверните руль максимально, до упора в одну сторону, тем самым освободив пространство для доступа к детали.
2. Найдите среднюю часть стойки и попробуйте раскачать её.
3. Если люфт сильно ощутим, требуется срочная замена.

Ездить с поврежденными тягами опасно, автомобиль теряет управляемость, становится подвержен большому риску опрокидывания, и непредсказуемо ведет себя при торможении.

Это интересно: Ремонт пластмассовых бамперов: 4 вида повреждений и 7 методов их устранения

Заменить стойки можно в автосервисе, а можно своими руками, этот процесс под силу даже начинающему автолюбителю.

Устройство передней подвески для Чайников

Доброго времени суток! Сегодня хотелось бы рассказать о видах передней подвески автомобиля и ее устройстве.

Многие автомобилисты слышали все эти названия в сервисах и на форумах. Но далеко не все понимают их значение и предназначение в автомобиле. Надеюсь эта статья даст вам понятие зачем все это нужно.
Начнем пожалуй с видов передних подвесок:

Двухрычажная подвеска.

Имеет короткий верхний и длинный нижний рычаг. Все это приводит к тому, что колесо имеет минимальные поперечные перемещения. Этот вид подвески делает сцепление каждого колеса с дорогой независимым. Но из минусов можно выделить далеко не идеальные показатели сцепления с дорогой и быстрый износ шин.

McPherson.

Подвеска состоит из одного рычага, стабилизатора поперечной устойчивости и блока из пружинного элемента и амортизатора телескопического типа. Из плюсов можно выделить ее дешевизну, простоту и массовость. Из минусов можно отметить то, что развал колес при большом ходе подвески будет меняться.

Многорычажная подвеска.

По факту это двухрычажная подвеска с множеством вспомогательных элементов. Это приводит к таким плюсам, как: Плавность хода, независимость колес друг от друга, лучшее сцепление с дорогой и улучшенная поворачиваемость авто. Из минусов только сложность и дороговизна подвески.

Амортиза́тор

(от фр. amortisseur) — устройство для гашения колебаний (демпфирования) и поглощения толчков и ударов подвижных элементов (подвески, колёс), а также корпуса самого транспортного средства, посредством превращения механической энергии движения (колебаний) в тепловую.

Источник

Неисправности стабилизатора, их признаки, проверка состояния

Видео: Стуки в передней подвеске самая частая причина

Стуки в передней подвеске самая частая причина (bmw e34)

Но стойки стабилизатора– дополнительные элементы в подвески, причем не простой конструкции. Поэтому они являются дополнительным местом, где могут возникнуть неисправности.

Если посмотреть на элемент ВАЗ-2108, то в конструкции используются резиновые втулки. В процессе эксплуатации резина подвергается разным негативным воздействиям, что приводит к ее «старению» (снижение вибрационных свойств, усадка, появление трещин).

На тех же стойках, где используются шаровые шарниры, именно они и являются слабым местом. Со временем появляется выработка между шаровым пальцем и корпусом шарнира, из-за чего образуется зазор между ними.

Все эти неисправности имеют явные признаки:

1. Появление стуков при преодолении неровностей на дороге;
2. Увеличение кренов авто на поворотах;
3. Авто «плавает» на дороге (самопроизвольный увод авто в стороны).

Проверить состояние стоек стабилизаторов не сложно, причем не важно, какой он конструкции. Для этого нужно только наличие монтировки и смотровой ямы. Если проверять на ВАЗ-2108, то достаточно пораскачивать монтировкой стабилизатор возле стойки. Значительная его амплитуда колебаний, стуки, указывают на сильный износ и потребность в замене.

Что касается проверки на Фокус 2, то раскачивать необходимо саму стойку. Легкость хода, стуки в шарнирах будут являться сигналом сильного их износа. А вот сзади на этом авто раскачивать нужно сам стабилизатор.

Признаки выхода из строя стоек стабилизатора

Главный признак износа стойки стабилизатора — металлический стук при проезде неровностей. Его можно спутать со стуком шаровой опоры, но в случае выхода из строя последней обычно она же и «барабанит» (если начала люфтить левая передняя шаровая — стук будет доноситься именно оттуда). В случае со стойками стабилизатора вышедшая из строя правая «косточка» будут также постукивать и при проезде неровности левым колесом, но не так громко, как с «больной» стороны.

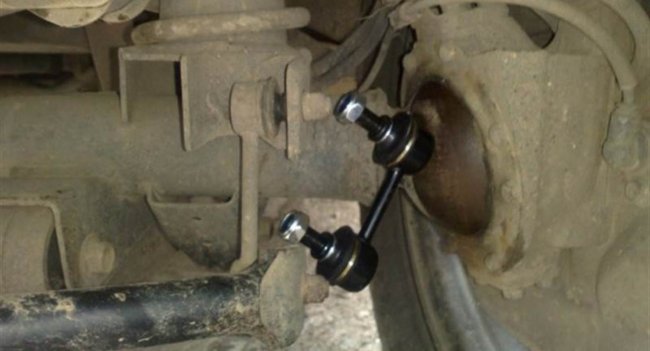

Стойки стабилизатора, фото dr1ver.ru

Без поездки на станцию диагностики лучший способ проверить стойки стабилизатора — выехать на гравийную дорогу. Но шоссе и в городе с хорошим асфальтовым покрытием они могут не доставлять комфорта (за исключением проезда «лежачих полицейских»). На бездорожье, если стойки действительно пришло время менять, они забарабанят как следует.

Стойки стабилизатора также могут стучать из-за ослабшей затяжки гаек на пальцах. В некоторых машинах это «болячка» — проблема решается фиксаторами резьбы или шплинтами. Но если понадобится демонтировать такую «косточку» для ремонта других узлов подвески — без угловой шлифмашинки может не обойтись.

Осмотр на яме или на подъемнике подтвердит или опровергнет выход из строя «косточек» — в запущенных случаях шарниры будут стучать даже если «пошатать» стойки от руки. Пыльники шаровых с трещинами или надрывами тоже признак скорой кончины стоек стабилизатора (если еще не стучат — то скоро начнут).
