Не заводится, не крутит стартер (ВАЗ-2115)

14 апреля 2011, 20:25 #1
Подскажите, пожалуйста в чем проблема. У моего ВАЗа 2115 какая то ерунда с зажиганием творится последние несколько дней. Начну с того, что позавчера у меня полностью сел аккуммулятор. Я его отнес в гараж, там вроде зарядили, но он даже стартер не крутит, хотя лампочки на приборке и свет горят. Прикуривание тоже не помогло, завели с толкача. Пару раз после глушения двигателя опять не схватывался стартер, но пошевелив клемы аккумулятора (клемы прикручены плохо, болтаются, собираюсь их заменить) движок заводился. Сегодня утром тоже завелся только после того как пошевелил клемы. Благополучно доехал до работы, уезжая вечером завелась без проблемм и без лазания в аккум. Доехал до дома, заглушил, потом через 10 минут понадобилось ехать, щелкнул брелком сигналки и брелок по-моему умер, он и раньше как то медленно и неадекватно реагировал. Теперь не могу завестись даже после шевеления клемм и попыток зачистить их отверткой. При попытке что-то делать с машиной мигают габариты (до поломки брелка сигналка у меня стояла на беззвучном режиме), при повороте зажигания приборка работает но стартер не крутит.

Это из-за сигналки (Tomagavk 9020). или еще какая ерунда? Я даже не знаю где у этой сигналки блок управления и как ее отключить. Что можно делать и каковы возможные причины?

УАЗ Патриот УАЗ Патриот комфорт

14 апреля 2011, 20:38 #2

Sermak, 14 апреля 2011, 20:25

Подскажите, пожалуйста в чем проблема. У моего ВАЗа 2115 какая то ерунда с зажиганием творится последние несколько дней. Начну с того, что позавчера у меня полностью сел аккуммулятор. Я его отнес в гараж, там вроде зарядили, но он даже стартер не крутит, хотя лампочки на приборке и свет горят. Прикуривание тоже не помогло, завели с толкача. Пару раз после глушения двигателя опять не схватывался стартер, но пошевелив клемы аккумулятора (клемы прикручены плохо, болтаются, собираюсь их заменить) движок заводился. Сегодня утром тоже завелся только после того как пошевелил клемы. Благополучно доехал до работы, уезжая вечером завелась без проблемм и без лазания в аккум. Доехал до дома, заглушил, потом через 10 минут понадобилось ехать, щелкнул брелком сигналки и брелок по-моему умер, он и раньше как то медленно и неадекватно реагировал. Теперь не могу завестись даже после шевеления клемм и попыток зачистить их отверткой. При попытке что-то делать с машиной мигают габариты (до поломки брелка сигналка у меня стояла на беззвучном режиме), при повороте зажигания приборка работает но стартер не крутит.

Это из-за сигналки (Tomagavk 9020). или еще какая ерунда? Я даже не знаю где у этой сигналки блок управления и как ее отключить. Что можно делать и каковы возможные причины?

Как у тебя стартер не крутит: Щелкает или молчит, или плохо крутит?

Посмотри еще массу к двигателю, может поможет?

Источник

Ремонт стартера и замена втягивоющего на Ваз 2115

Как проверить стартер автомобиля "на раз, два,три". Полезный совет от АВТО электрика.

Втягивающее реле не щелкает, стартер не крутит

Главным элементом, задействованным при работе стартера, является реле. Соответственно, при возникновении такого явления, когда втягивающее реле не щелкает, стартер не крутит, причины нужно искать именно в реле. Именно оно является источником щелчков, столь отчетливо слышимых при запуске двигателя.

Это возможно, в том числе, при крайнем износе щеток стартера. Тогда электричество не подается в нужном напряжении на втягивающее реле. Повернув ключ зажигания, вы не услышите никакой реакции от стартера, звуков электромотора или щелчков тягового реле.

Чтобы устранить эту неполадку, придется разобрать стартер, сделать осмотр щеток и, в случае необходимости, заменить их. Внутри стартера износу подвергаются также обмотки. Характерный признак — запах гари при запуске мотора.

Необходимо демонтировать стартер, и взглянуть на состояние обмоток. Если их цвет темный, а лак выгорел — верный признак необходимости срочной замены. Это может случиться также во время долгого зажигания при неполадках запуска двигателя.

Стартер не крутит двигатель ваз 2115 в чем причина

Когда появилась данная проблема

Ваз 2115 — Не заводится

Сигланка имеется, но я ей не пользуюсь

Если сигнализацию полностью отключить, тогда проблема должна изчезнуть сама сабой?

Есть ли ещё какие то варианты, по причине, которой не заводится автомобиль?

При повороте ключа в замке реле блокировки стартера срабатывает?

Запастись новыми болтами лучше заранее, до момента разборки — сборки замка, т.к. эти болты одноразовые.

названа неправильно . Как же мотор заведется,если стартер НЕ КРУТИТ ? Так и нужно было озаглавить.

я могу её завести 2мя способами — 1) с толкача 2) напрямую от аккумулятора.

Даже если щелкает,то его контакты могут быть подгоревшими,ведь они последовательно с контактной группой замка тоже в силовой цепи тягового реле.

Хотя вот тоже не понятно, на прямую могу завести, с толкача могу завести, а вот с ключа как положено не могу.

я могу её завести 2мя способами — 1) с толкача 2) напрямую от аккумулятора.

получается, тоже самое, что и посоветовал Yurik 999

Yurik 999

очень грамотно советует!
Я лишь дополнил.
остаётся пожалуй только .

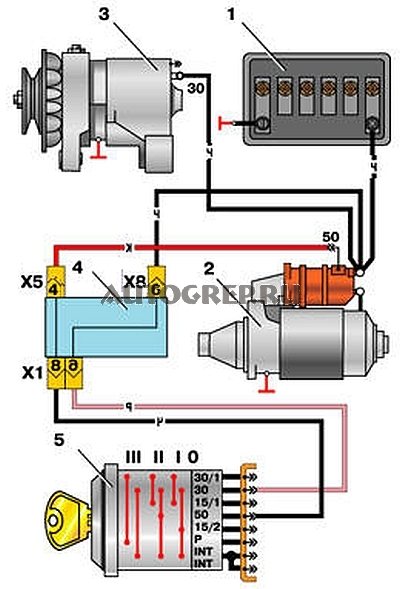

Остается сварганить контрольку и пробежаться по этой схемке,если ЭБУ 7.9.7 или 7.2 :

В ЭТОЙ СХЕМЕ ЛИШЬ ОДНА ОШИБКА : контакт монтажного блока должен быть Х1/8 ,а не Х8/8 .

Назвав тему например «С ключа стартер не крутит» не считаешь,что понятнее будет?

Какие «мозги» стоят в твоем авто? От их типа зависит наличие/отсутствие реле блокировки стартера под панелью в салоне.

предыдущий владелец ( родной брат) сказал либо 7.1 либо 7.2, точно не знаю, маркеровка была утерена ещё давно.

Yurik 999 очень грамотно советует! Я лишь дополнил.

Втягивающее реле стартера щелкает, стартер не крутит

Если вы услышали, что под капотом вашего автомобиля происходит что-то неладное, и судя по описаниям, это втягивающая щелкает, а стартер не крутит, то, прежде всего, нужно разобраться с внутренним устройством стартера.

Одной из составляющих стартера является тяговое, или, по-другому, втягивающее реле, сделанное в форме небольшого цилиндра, закрепленного у основания стартера.

Обмотка стартера, находящаяся на реле, тоже делится на втягивающую и удерживающую, и, при отсутствии необходимого напряжения на удерживающей обмотке, происходит поломка стартера.

Обмотка втягивает сердечник, но, при возвращении его на исходную позицию из-за дефицита напряжения, раздаются характерные щелчки. Именно про эту ситуацию водители говорят, что втягивающее реле стартера щелкает, а стартер не крутит.

Причин этого явления может быть несколько:

• Аккумулятор. Разрядка, или недостаточный уровень заряда аккумулятора, или же слабый контакт между клеммами и проводами, могут привести к подобному положению дел. Зарядите аккумулятор и попробуйте завести машину после этого.
• Плохая масса двигателя и кузова. Попробуйте задействовать другой массовый провод.
• Один явный щелчок. Проверьте массу двигателя и то, как закреплено на корпусе стартера тяговое реле. Обследуйте контакты на реле, может в них кроется проблема. Кроме того, причиной поломки может быть неисправность собственно стартера. В таком случае, необходима его разборка с последующей заменой.

Что необходимо предпринять в таком случае?

Если стартер перестал работать во время поездки, можно запускать двигатель без него, но такая эксплуатация автомобиля актуальна только для завершения поездки, после чего, следует произвести поиск и устранение неисправности. Когда не крутит стартер ваз 2115 инжектор, необходимо проверить состояние аккумуляторной батареи, а также плавкие предохранители. Возможно, от влаги случилось замыкание, впоследствии привело к перегоранию предохранителя и неработоспособности стартера. Тогда понадобится заменить сгоревший предохранитель, в случае его отсутствия, поставить фольгу на место сгоревшей нити. Это позволит продолжить движение и в случае повторного замыкания проводки, он сработает, как положено.

Бывали случаи, когда не крутит стартер ваз 2115 инжектор, от испорченного реле, окисленных контактов клемм аккумулятора, обрыва и разъединения проводов и других подобных причин. Все эти поломки можно починить в условиях гаража, располагая определенным количеством времени и твердыми намерениями.

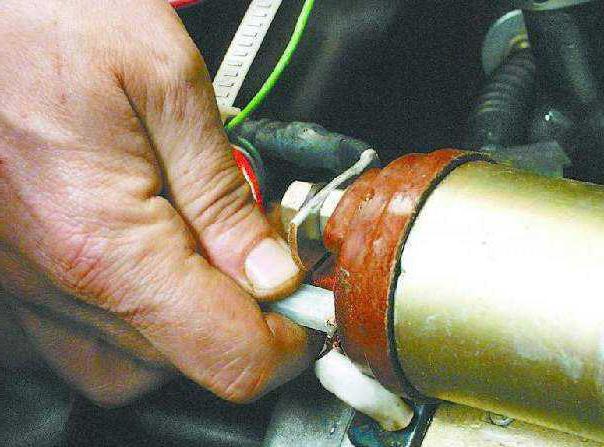

Чтобы определить работает ли стартер, необходимо напрямую перемкнуть на нем провода с помощью куска толстого медного провода. Эта проверка, позволит определить вероятную причину неисправности электропроводки, или втягивающего реле стартера.

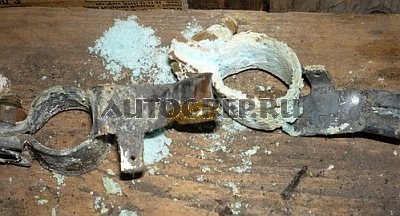

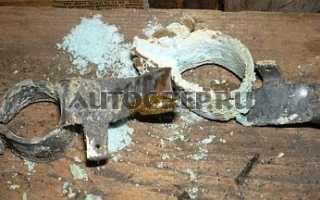

Сильно окисленные клеммы аккумуляторной батареи дают очень плохой контакт и часто это является причиной неработающего стартера.

Если смыкание контактов стартера ник чему не приводит – значит, проблема во втягивающем реле, а если стартер начал вращать колен вал, необходимо осмотреть проводку и электро-узлы участвующие в работе стартера.

Чтобы добраться до втягивающего реле, необходимо снять стартер и произвести ремонт или замену испорченной детали. Для этого необходимо приготовить торцовые ключики на 13, 10 и отвертку. Перед съемом стартера, необходимо обесточить автомобиль, чтобы предотвратить возможное замыкание. Главное в ремонте – безопасность.

В проверке повреждений проводки и вспомогательных реле в работе стартера, необходимо осмотреть провода, идущие к стартеру, проверять их соединения и другое оборудование.

Читайте так-же, другие обзоры

• Втягивающее реле стартера ВАЗ 2114

В статье рассматривается рациональность ремонта реле стартера, а так-же возможность цельной замены данного узла.

Устройство стартера ВАЗ 2101

Из статьи вы узнаете то, что нужно знать обычному автолюбитель про устройство стартера, устанавливаемому на автомобиль ВАЗ 2101.

Замена стартера ВАЗ 2112

Из статьи вы узнаете, как легко и просто заменить стартер на автомобиле ВАЗ 2112.

Характеристика

В любом автомобиле предусмотрена система зажигания. Однако это не только свечи, катушка и бронепровода. В эту систему входит и стартер. ВАЗ-2115 тоже им оснащается. На автомобилях «Самара-2» он редукторного типа. Элемент идет в сборе с тяговым реле и механизмом привода.

Стартер взаимодействует с замком зажигания и двигателем, являясь неким промежуточным звеном. Главное назначение элемента – создать необходимый крутящий момент для двигателя, что даст ДВС возможность самостоятельно работать.

Как завести автомобиль, когда не щелкает реле стартера

Определить поломку стартера может любой автолюбитель. Достаточно знать, что в таком случае происходит – автомобиль не заводится, посторонние шумы, металлический скрежет (а вот характерный щелчок реле, наоборот, отсутствует), стартер самопроизвольно останавливается.

Заставить мотор заработать, когда стартер отказывается это делать, все-таки можно. Каждый водитель должен об этом знать, хотя бы для того, чтобы доехать до ближайшего автосервиса.

• Автомобиль с механикой заведется с толчка, когда его «дотолкают» до скорости старта.
• С автоматикой немного сложнее. Нужно замкнуть гаечным ключом клеммы реле стартера. При этом выставляется нейтралка на АКПП. Поворачивается ключ в замке зажигания, и нажимается педаль тормоза. Если аккумулятор не сдох окончательно, машина заведется.

Устройство

Сам стартер ВАЗ-2115 состоит из следующих элементов:

• Статор.
• Ротор (якорь).
• Контактная пластина.
• Щетки с держателем.
• Тяговое реле.
• Механизм привода.

Питание к обмоткам стартера осуществляется через тяговое реле. Так, при повороте ключа зажигания от АКБ идет пусковой ток (порядка 500 ампер) на реле. Далее этот механизм перемещает элемент привода.

В зацепление входит ведущая шестерня стартера и зубчатый венец маховика. Достаточно несколько оборотов, чтобы агрегат успешно запустился (разумеется, если у вас исправный стартер). ВАЗ-2115 имеет простое устройство данного элемента. Однако не стоит исключать неисправности с ним. Итак, давайте рассмотрим, почему на автомобиле ВАЗ-2115 не заводится стартер и что с этим делать.

Авто-помощь

На легковой автомобиль ВАЗ-2115 устанавливается стартер (тип 5712.3708), в который встроен планетарный редуктор, позволяющий увеличивать крутящий момент, передаваемый с вала якоря на приводную шестерню стартера. Его электрическая схема очень простая. Он включается в работу замком зажигания, после замыкания клемм 30 и 50, в результате чего управляющий сигнал поступает через монтажный блок на клемму 50 втягивающего реле и если оно исправно, то замыкание его контактов включит в работу стартер.

Когда водитель, поворачивая ключ зажигания в положение «стартер», не слышит ни единого звука из-под капота своего автомобиля ВАЗ-2115, то в случае крайней необходимости, он может попробовать запустить двигатель, просто замкнув отвёрткой клеммы тягового реле. Но прежде чем это сделать, нужно убедиться, что рычаг переключения передач находится в нейтральном положении, а ручной тормоз включен. Если сам стартер исправен, то двигатель запустится.

Начинать искать неисправность, из-за которой стартер не срабатывает, при попытке запуска двигателя ключом зажигания, нужно с проверки напряжения на клемме 50 тягового реле. Если напряжение в 12 вольт на клемме есть, то проверять придётся тяговое реле и сам стартер. А если напряжения на этой клемме нет, то придётся искать неисправность в замке зажигания или в проводке, идущей от клеммы 50 замка зажигании до клеммы 50 тягового реле, при условии, что аккумуляторная батарея в полном порядке.

При отсутствии напряжения на клемме 50 тягового реле, особое внимание нужно уделить клеммам 5 и 6 разъёма Х8, клеммам 6 и 8 разъёма Х1 и клемме 4 разъёма Х5, так как именно через них напряжение с аккумуляторной батареи через замок зажигания поступает на клемму 50 тягового реле. Проверять состояние этих клемм следует из-за того, что расположение монтажного блока неудачное, так как при засорении водосливного отверстия, во время дождя, он будет находиться в луже воды, а это приводит к коррозии клемм и потери контакта на них.

При наличии напряжения на клемме 50 тягового реле, нужно проверить будет ли слышен щелчок его срабатывания в момент поворота ключа зажигания в положение стартер. Если щелчок слышен, значит, с тяговым реле всё в порядке. В этом случае стартер не срабатывает либо из-за подгорания контактов тягового реле, либо из-за износа или зависания щёток коллектора стартера.

Поделитесь статьей с друзьями:

Не крутит вовсе

Если при включении зажигания якорь не вращается и не срабатывает тяговое реле, проверьте напряжение в АКБ. Для успешного запуска требуется не менее 12 вольт. На стартер у батареи забирается много энергии. Поэтому так важно держать ее в исправном состоянии. Проверить напряжение на АКБ можно несколькими способами. Лучший метод – это мультиметр. При замыкании контактов на устройстве выведется результат. Но если такого прибора нет, а индикатор напряжения на панели отсутствует, можно воспользоваться дедовским методом. Для этого берут 12-вольтовую автомобильную лампочку и пару проводов. Оголенными контактами ее замыкают на клеммах. Если напряжение — 12 вольт, она загорится как следует. Если меньше, будет очень тускло гореть.

Следующая причина, по которой не включается тяговое реле, — это слабо затянутые наконечники проводов (причем как со стороны АКБ, так и со стороны стартера). Возможно, там окислились контакты. Воспользуйтесь специальным очистителем или наждачной бумагой. Специалисты не исключают и обрыв во втягивающей обмотке. Если очистка контактов не помогла и не крутит стартер, ВАЗ-2115 требует замены тягового реле. Как это сделать, рассмотрим в конце статьи.

Втягивающая щелкает, стартер не крутит

В том случае, когда проблема кроется в самом стартере, есть несколько причин, из-за чего это происходит.

• Силовой провод, соединяющий обмотку стартера и тяговое реле, может перегореть и придти в негодность.
• Обмотка якоря оборвалась или произошло ее замыкание.
• Проблемы с вилкой в приводе бендикса.

Еще одна распространенная разновидность поломок — неисправность втулок стартера. Они выполнены в виде подшипников и расположены в передней и задней части стартера. Подшипники обеспечивают плавное вращение вала стартера.

При износе подшипников реле может щелкать, но сам стартер при этом не крутится и не заводиться двигатель. Это происходит из-за смещения вала со своей оси. Сопутствующими проблемами будут, в таком случае, замыкание обмоток, и плавка силовых проводов.

Нередки случаи замыкания электроцепи и возгорания двигателя. Не пытайтесь завести машину, удерживая ключ подолгу в положении старта. Лучше сделать несколько коротких движений ключом, при этом есть вероятность, что вал встанет обратно на свое место.

В случае обнаружения подобных проблем, имеющих уже довольно серьезный характер, следует обратиться к помощи специалиста для масштабного и трудоемкого ремонта.

Шум при вращении якоря

В данном случае проверьте состояние вкладышей подшипника вала привода и якоря. Замените изношенные элементы. Возможно, ослабло крепление стартера или сломана его крышка на одном из концов. Из-за этого механизм работает наперекос. Осмотрите сам маховик. На его зубьях не должно быть выработки. При ее наличии маховик требуется заменить. Случается, что шестерня не выходит из зацепления с ним. В этом случае причина неисправности в муфте. Она заедает на шлицах вала. Реле стартера ВАЗ-2115 при этом может работать нормально. Очистите шлицы и обработайте их маслом. Это помогает устранить заедание.

Как поменять реле своими руками?

Для этого нам нужно обесточить бортовую сеть – снимите клеммы с аккумулятора. Далее очистите поверхность стартера от пыли и грязи. Открутите гайку с реле и извлеките его контакт. Выкрутите болты крепления реле к телу стартера. После этого снимаете с торца гайки.

Дальше требуется демонтировать старый сердечник и на его место поставить новый. Все элементы собираются в обратной последовательности. Важно проверить работу нового устройства сразу после ремонта. Устанавливаем стартер на место, подкачаем клеммы и запускаем двигатель. Мотор должен завестись с пол-оборота (при условии нормально заряженной АКБ).

Реле стартера ВАЗ 2115: поломка и способ замены

ВАЗ 2115 — это одно из самых достойных детищ Волжского автопрома. В простонародье этот автомобиль называют пятнашкой, он поистине считается одним из самых востребованных и недорогих автомобилей на отечественном рынке, выпускаемый с 1997 года. Свою популярность автомобиль заслужил вполне честно, поскольку эксплуатация и ремонт не представляет особой проблемы владельцу авто. Однако существуют такие поломки, о которых должны знать все, кто имеет в своём подчинении этот замечательный автомобиль. Речь пойдёт о реле стартера. его поломках а также путях починки.

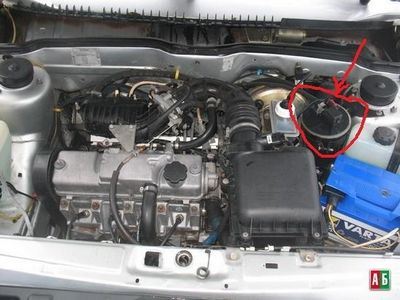

Расположение реле стартера

Что нужно знать о реле стартера автомобиля ВАЗ 2115?

Сам по себе стартер представляет четырёхполюсный двигатель с постоянным током, который питается электричеством от батареи аккумулятора. Технический осмотр стартера необходимо делать через каждые 100 000 км пробега. По принципу своей работы стартер потребляет достаточно мощный ток, поэтому даже незначительные колебания сопротивления могут значительно снизить его производительность и привести к полной поломке. Для того, чтобы убедиться что поломка заключается именно в реле, необходимо сделать проверку. Однако, перед тем, как проводить данного рода проверки самостоятельно, будьте очень осторожны, чтобы исключить возможный травматизм. Включаем зажигание и поворачиваем ключ, если при этом стартер не работает, но на слух можно определить некие характерные щелчки, значит реле работает, а вот сам стартер придётся разбирать. Если же ситуация противоположная и при перемыкании контактов на задней стенке стартера, не снимая его с двигателя вы услышите как механизм закрутился, то вся проблема именно в реле.

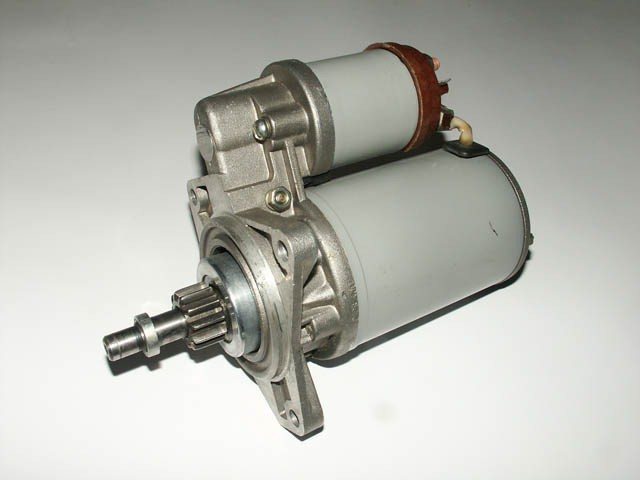

ВАЗ 2115 стартер

Принцип работы тягового реле ВАЗ

Катушка стартера, которая получает электропитание от аккумулятора, создаёт магнитное поле, воздействующее на якорь. Он приходит в движение, сжимая при этом возвратную пружину, которая задействует бендикс, соединяющийся со шлицами венца маховика. Происходит замыкание контактов элементов, втягивающая обмотка остаётся без питания, но якорь остаётся внутри катушки, так как его удерживает сильное магнитное поле. После того, как двигатель запускается катушка теряет своё питание и якорь соответственно возвращается в своё первоначальное положение. При этом сам бендикс расцепляется.

Неисправности реле стартера

Существует несколько вариантов проверки реле, по которым можно определить о его неисправности.

1. При запуске двигателя стартер не отключается сам. Это легко можно определить по достаточно громкому и резкому жужжанию, которое слышно в салоне ВАЗ 2115;
2. При поворачивании ключа в замке зажигания отчётливо слышен щелчок, но при этом ничего не происходит и стартер не запускается;
3. При повороте ключа стартер якобы начинает работать, но двигатель при этом не запускается.

В большинстве автомобилей марки ВАЗ реле похожи между собой, отличаясь лишь способом крепления к стартеру. И к сожалению, поломки, которые касаются именно реле, в 95 % случаев заканчиваются именно его заменой. Но всё же, перед тем, как поставить данный диагноз, нужно убедиться ещё в одной исправности, а именно работоспособности контактов в месте пайки провода и клеммы. Зачастую, при окислении контакт теряется, и спаяв его заново можно избавиться от проблемы поломки реле стартера, при условии, что после данной процедуры автомобиль полностью работает.

Для ВАЗ 2115 рентабельнее произвести замену реле, чем его отремонтировать до того состояния, чтоб он исправно работал.

Выполнить такую замену помогут на любом СТО, однако стоит и стоит это удовольствие относительно дорого. Куда более дешёвым способом будет сделать всё своими руками. Если же хозяин автомобиля знает своего подопечного 2115 как говориться от и до, то такую замену можно произвести самостоятельно без особых усилий, зная конкретную последовательность действий.

Замена реле: последовательность

Перед началом работы необходимо отключить питание от аккумулятора, потому что пока создаётся электрическая цепь, снимать стартер запрещено, поскольку можно полностью спалить всю проводку автомобиля.

1. Очистить поверхность стартера от грязи и пыли;
2. Открутить гайку с болта реле и снять его контакт;
3. Открутить винты, которые крепят реле к телу стартера;
4. Снять с торца гайки и разделяем стартер на 2 части;
5. Изъять старый сердечник и на его место поставить новый;
6. Собрать все компоненты в обратном порядке и проверить исправность, подключив к аккумулятору;
7. Установить стартер с заменённым реле на двигатель автомобиля и проверить работу.

Перед тем, как выполнить проверку стартера на самом автомобиле ВАЗ, необходимо проверить, чтобы все контакты, которые имеются в данной конструкции, занимали своё правильное положение и в конечном итоге не привели к замыканию, ведь как ни крути, а дело имеем с током. Проверяется работа реле вначале на холостом ходу, затем при езде, точнее при резком торможении.

Таким образом, придерживаясь точных рекомендаций, можно выполнить замену реле стартера самому, однако перед началом съёма и разбора самого стартера нужно проверить по показателям, которые описаны выше, и убедиться, что вся проблема именно в этой детали автомобиля, иначе попусту затраченные силы не решат основной проблемы. Если же проблема вами не выявлена, то опытные сотрудники СТО всегда помогут и сделают всё необходимое за вас!

Источник

Что еще нужно знать про реле?

Поскольку стартер потребляет достаточно мощный ток, проверка целостности его элементов должна производиться каждые 100 тысяч километров или раз в 3 года. За это время в механизме могут произойти незначительные колебания в напряжении, из-за чего реле может выйти из строя.

Проверить его работоспособность можно по характерному щелчку. Бывает так, что при запуске стартер продолжает работать. В таком случае вы услышите резкий визг. Это говорит о том, что втягивающее вышло из строя. Механизм не может вернуться в свое обратное положение.
