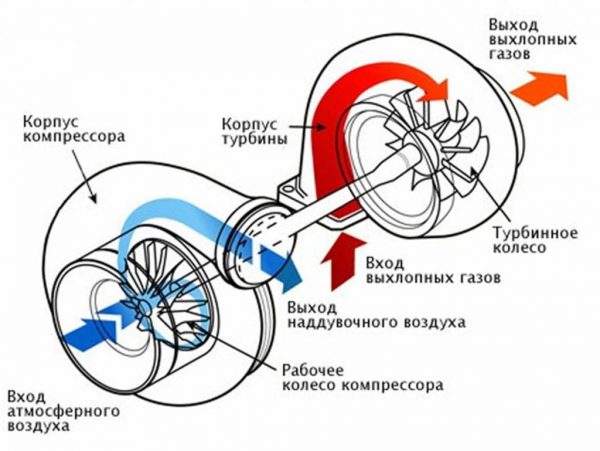

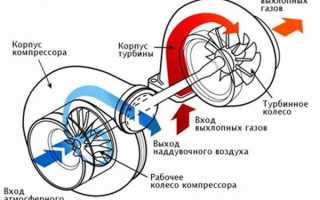

Принцип работы турбины

Выбор турбины для ВАЗ 2107 Видео: испытание тракторной турбины на ВАЗ 2107

Принцип действия и способы установки

Установка компрессора на ВАЗ 2107 карбюратор

Какие преимущества от установки компрессора?

Об установке компрессора при помощи готовых КИТ-комплектов

Как установить воздушный нагнетатель своими руками Самодельный нагнетатель на ВАЗ

Для повышения мощности двигателя нужно сделать подачу топливновоздушной смеси в камеры сгорания более интенсивной. Турбина врезается в систему выхлопа, приводится в действие струёй выхлопных газов и, используя энергию этих газов, увеличивает давление в силовом агрегате. В результате скорость поступления в цилиндры смеси увеличивается.

В обычных условиях двигатель ВАЗ 2107 имеет показатель сгорания бензина около 25%. После установки турбокомпрессора этот показатель заметно увеличивается, повышается КПД мотора.

Установка турбины позволяет сделать двигатель более мощным без увеличения расхода топлива

Конечный результат

В ходе исследований, установленная на инжектор двигателя ваз 2107 турбина, показала следующие результаты: при условии качественного сцепления и покрышек, время разгона до 100 км/ч сокращается на 5 сек (сравнительно с базовым мотором). С эластичностью тот же принцип: время разгона на установленной 4 передаче от 60 до 100 км/ч также сокращается на 5 сек.

Сама по себе идея несложная. Однако воплотить её на ваз 2107 затруднительно. Представители фирм, которые возьмутся за изготовление турбокомпрессоров, пересчитываются на пальцах одной руки. Но на рынке стали появляться комплекты турбин для установки на обычный инжектор. В комплекте идут все патрубки, новая крышка блока, сама турбина и интеркулер.

Сложности установки и дальнейшей адаптации на инжектор заключаются в следующем:

• Уровень температуры выхлопных газов, который должна выдержать турбина, теоретически равна от 900˚С до 950˚С.
• Рабочие обороты на инжектор ротора с крыльчаткой численно представлены не то что в десятках, а в сотнях тысяч оборотов в минуту.
• Функциональные ресурсы объема подкапотных легковушек характеризуются ограниченностью, поэтому требуют от изготовителя размещения агрегата в конкретных рамках.

Исходя из вышесказанного, турбонаддув должен иметь высокую жаропрочность, быть компактным, качественно сбалансированным, при всем этом ещё и недорогим.

Тюнинг: Ваз 2107 (турбо) 250 л.с.

Выбор турбины для ВАЗ 2107

Различают два вида турбин:

• низкопроизводительные (давление наддува 0,2–0,4 бар);
• высокопроизводительные (давление наддува 1 бар и выше).

Установка турбины второго типа потребует серьёзной модернизации двигателя. Монтаж же низкопроизводительного устройства позволит обеспечить соблюдение всех регламентированных автопроизводителем параметров.

Перед турбированием двигателя ВАЗ 2107 потребуется:

1. Установка интеркулера. Воздух при использовании турбины нагревается до 700оС. Без дополнительного охлаждения может не только сгореть компрессор, но и повредиться сам двигатель.
2. Переоборудование карбюраторной системы подачи топлива в инжекторную. Слабый впускной коллектор карбюраторных двигателей не выдержит давления турбины и может разорваться. На агрегатах с карбюратором можно вместо полноценного турбирования установить компрессор.

В общем случае преимущества турбированного двигателя ВАЗ 2107 весьма сомнительны. Поэтому перед установкой турбины на снятый с производства автомобиль со скромными техническими характеристиками следует тщательно оценить целесообразность принимаемого решения. Гораздо проще установить на ВАЗ 2107 компрессор. В этом случае:

• в системе не будет избыточного давления, способного разрушить коллектор, подвеску автомобиля и др.;
• не потребуется установка интеркулера;
• не потребуется переоборудование карбюраторной системы в инжекторную;
• снизятся расходы на переоборудование-компрессор в комплекте стоит около 35 тыс. руб., что намного ниже стоимости турбины;
• на 50% увеличится мощность двигателя.

  Монтаж на ВАЗ 2107 компрессора гораздо проще, безопаснее и выгоднее установки полноценной турбины

Мне приходилось воочию наблюдать, как мчится ВАЗ 2107 с турбированным двигателем. Его на трассе сложно обогнать, но долго держать скорость машина не может, на мой взгляд, хотя я сам не ездил.

Видео: испытание тракторной турбины на ВАЗ 2107

Недостатки системы турбонаддува

Перед тем как устанавливать дополнительное оборудование, нужно учесть не только плюсы, но и минусы такого апгрейда. Зачастую при детальном изучении всех тонкостей становится очевидна нецелесообразность улучшения показателей мощности.

• В некоторых случаях может потребоваться замена свечей зажигания.
• Увеличение мощности неизбежно ускорит износ частей двигателя
• Поиск подходящей турбины может занять длительное время (особенно для отечественных автомобилей)
• Стоимость работ и комплектующих весьма высока, иногда сумма равнозначна стоимости авто
• В случае поломки повторная установка турбины обойдется недешево
• После поездки на высокой скорости двигатель будет нуждаться в охлаждении
• Повышение расхода горючего. В среднем данный показатель увеличивается на 15 — 20 процентов.

Лучшим решением будет консультация специалиста, который произведет необходимые расчеты и подберет нужную модель турбины.

ВАЗ 2107 в оригинале имеет весьма скромные технические характеристики. Поэтому владельцы самостоятельно дорабатывают автомобиль. Увеличить мощность двигателя можно с помощью установки турбины.

Установка турбины на карбюратор Часть 1 Турбо карбюратор 2015

Описание установки компрессора 0.5 бар от Autoturbo.mp4

Принцип действия и способы установки

Турбина на ВАЗ 2107 карбюратор, это вполне реально

, если следовать рекомендациям, описанным ниже в статье.

• Монтаж турбины автоматически грозит установкой интеркулера, так как без него она сгорит вместе с движком. Поток воздуха, попадающий в камеру сгорания может достигать порядка 600°C и если он не будет надлежащим образом охлажден, последствия плачевны (см. статью “Последствия перегрева двигателя”). Для этого понадобится специальный радиатор, который устанавливается спереди стандартного или в иных частях, в зависимости от конструкции автомобиля;
• Опытные мастера категорически не рекомендуют устанавливать турбины на карбюраторный тип, только компрессор, так создаваемо внутри давление при неполадках может легко разорвать коллектор на куски, а ведь рядом и карбюратор. Для инжектора наоборот, турбо в самый раз, в виду иной системы впрыска. Правда вот с точки зрения экономии, далеко не самый лучший вариант, сильно дорого обходится;
• Все же если решились на турбину, тогда или переоборудуйте движок в инжекторный тип или просто купите новый с таким типом. Модельный ряд сейчас просто велик, были бы деньги.

Прочитайте, может пригодится: Тюнинг двигателя седьмой модели: полное руководство с фото и видео

Как установить воздушный нагнетатель своими руками

Существует несколько подходов, позволяющих установить механический нагнетатель воздуха на автомобили семейства ВАЗ своими руками. Это изготовление самим такого устройства, обеспечивающего режим турбо или форсирование двигателя, или использование готового КИТ-набора.

Самодельный нагнетатель на ВАЗ

При таком подходе определяющим будет механический нагнетатель воздуха. Именно от него зависит вся будущая конструкция. Главное – найти соответствующий требованиям воздушный нагнетатель от импортного автомобиля, или придется использовать самодельный. Возможно и такое, причем в этом случае применяются подходящие детали и узлы от совершенно неожиданных устройств, например, пылесоса.

Изготавливая подобный самодельный воздушный нагнетатель, необходимо учитывать буквально все – габариты, вес, размещение в подкапотном пространстве, как и где будет располагаться приводной шкив и ремень, производительность этого устройства, режимы работы (кратковременный или продолжительный), возможность смазки и многое, многое другое. После того, как появится ясность с компрессором, необходимо рассчитать реализацию турбо режима для двигателя.

Здесь надо учесть, каким образом будет изменена топливная и охлаждающая система автомобиля, какие изменения необходимо внести в его управление и как это осуществить, какое давление окажется допустимым для безопасной работы мотора, при реализации с помощью подобного устройства режима турбо.

Даже приведенный далеко не полный перечень вопросов показывает, что изготовить самодельный воздушный нагнетатель на ВАЗ любого семейства, хоть 2107,2106, хоть 2114, 2112, достаточно сложно, но возможно. Примером может послужить фото, показывающее, что такая работа успешно выполнена. Правда, это не ВАЗ, но важен сам факт – изготовить самодельный воздушный компрессор, в котором его приводной узел подсоединен к коленвалу двигателя, – возможно.

Установка компрессора на ВАЗ 2107 карбюратор

Установка компрессора на семерку – это возможность увеличить эффективность нагнетания горячей смеси и соответственно повысить мощность двигателя. Наиболее популярным компрессором, который автолюбители и мастера ставят на Ваз 2107 – это ПК05D

о котором пойдет речь.
Почему именно он?
Просто его характеристики отвечают наиболее оптимальным, а именно: избыточное давление воздуха всего 0,5 бар и это достигается при 6200 оборотов за минуту. Кроме этой решающей характеристики ещё один факт в пользу данного компрессора – при его установке не нужно вмешиваться в конструкцию поршневой группы, а это значит, что установка предельно проста.

Установка компрессора на ВАЗ 2107 карбюратор своими руками

вполне возможна без вмешательства специализированных мастеров. Естественно, предварительно, вам стоит ознакомиться с некоторыми особенностями этой процедуры, а также знать последовательность и порядок действий. Если вы волнуетесь о преимуществах компрессора, то поверьте, он давно используется для этих целей в семерках и за это время претерпел несколько существенных доработок, который сделали его ещё лучше и естественно эффективней. Последним новшеством стало существенное понижение шумовых характеристик агрегата, поэтому нагнетатель работает практически бесшумно.

ПК05D

состоит из двух основных элементов, которые заслуживают вашего внимания и понятия. Первым является центробежное устройство, а вторым – мультипликатор высокооборотистый. Особенностью компрессора является отсутствие необходимости обслуживать его, а привод механизма проводится ремнём поликлинового типа от коленвала двигателя.

В конструкциях подобного рода мультипликатор делается на основе подшипников, которые после пробега около 50 тысяч километров следует заменять. То же самое касается ремня, потому что он также подвержен определенному износу, что само собой разумеется. Важно понимать, что для нормальной работы компрессора на ВАЗ 2107 карбюратор

, нужно обеспечить подачу тосола (антифриза) или же моторного масла. Выше мы уже говорили про отсутствие необходимости изменять конструкцию силового агрегата, однако заменить вал генератора, коленчастый шкив и водяную помпу все же нужно. Дело в том, что теперь в них будет использоваться поликлиновый ремень, а не обычный. Где взять такой ремешок? Эксперименты показали, что вполне годится от Шевроле Нивы. Мы делали замеры, и после установки компрессора прирост мощности автомобиля составил порядка 50 процентов.

Порядок действий при установке компрессора на ВАЗ 2107 карбюратор:

1. Снимаем стандартный ремень генератора и демонтируем его крепление 2. Снимаем воздушный фильтр 3. Устанавливаем вместо заводских шкивов шкивы от автомобиля Niva Chevrolet 4. Монтируем кронштейн крепление компрессора, а также сам компрессор и ремень генератора согласно представленной ниже схеме. (втулки из комплекта нужно надеть на шпильки между креплением и компрессором) 5. Ставим гофрированный патрубок на входное отверстие компрессора и устанавливаем фильтр. 6. Монтируем на выходное отверстие компрессора патрубки (они должны соединится специальной трубой диаметром 60мм и длиной 50мм.) 7. Соединяем трубу 60мм с клапаном, ставим муфту, а также подводящий фланец в карбюратор. 8. Синим шлангом соединяем штуцер компрессора и штуцер карбюратора 9. Шланг для вентиляции картерных газов отсоединяем, а все остальные соединения фиксируем хомутами. 10. Последний пункт – это регулировка натяжения ремня генератора.

Вот и все действия по установке нагнетателя, теперь вы получили свой прирост 50 процентов мощности. Согласитесь, что эта процедура не такая уж и сложная, как может показать изначально.

Прочитайте, может пригодится: Как устроена и работает система выпуска Ваз 2101-2107, ремонт и доработка

ВАЗ турбо: с чего начать, инструкция по турбированию

Турбонаддув – это принудительное нагнетание воздуха в камеры сгорания средством сотворения на входе впускного тракта зоны высочайшего давления. Когда шофер автомобиля нажмет на педаль, и дроссельная заслонка раскроется, во впускной коллектор попадет существенно больше воздуха, чем, когда б он подавался при атмосферном давлении. С повышением количества кислорода карбюратор либо инжектор наращивает и порцию горючего. Из-за этого растет мощность мотора.

Установка турбо-компрессора имеет массу плюсов. Механизм имеет довольно маленький вес. Турбокомпрессора часто универсальные – их можно отрегулировать под любые движки, карбюраторы и другие системы питания. Набор можно установить на тюнингованные моторы, а установка не помешает предстоящим доработкам. Турбировать можно моторы хоть какого объема.

Какие преимущества от установки компрессора?

В настоящее время данная автомобильная деталь весьма популярна у тех, кто желает повысить характеристики двигателя на своём ВАЗ 2107. Дело в том, что компрессор способен нагнетать воздух на минимальных оборотах. Это обусловлено тем, что его привод осуществляется непосредственно от коленчатого вала самого двигателя. В результате компрессор может увеличивать количество поставляемого воздуха параллельно нарастанию оборотам карбюратора. Всё это приводит к повышению мощности двигателя.

Компрессор на инжекторный ВАЗ 2107

Подходящие двигатели

Проще всего сделать турбо ВАЗ на базе 16-клапанного агрегата. Он отличается достаточно простой конструкцией и за счет этого так же прост в тюнинге и обслуживании. И самое важное – он идеально подойдет для автоспорта, так как при минимальных затратах способен выдавать достаточную мощность.

Старые моторы, оснащенные карбюраторной системой питания, подобному тюнингу практически не поддаются. Но некоторые умельцы все-таки строят турбо ВАЗ-2106. 8- клапанные инжекторные моторы подошли бы для гражданской эксплуатации, однако в автоспорте нужна и важна каждая лошадиная сила. Специалисты в автотюнинге рекомендуют использовать именно 16-клапанные двигатели ВАЗ.

Об установке компрессора при помощи готовых КИТ-комплектов

Данные системы представляют собой полноценные наборы, которые включают в себя компрессор, а также всё необходимое для того, чтобы обеспечить его совместную деятельностью с двигателем ВАЗ инжектор. КИТ-комплекты бывают двух типов.

Первый из них представляет собой самодельную систему, которая изготавливается кустарным методом с использованием б/у компрессоров, снятых с машин иностранного производства и адаптированных для установки на двигатели марки ВАЗ 2107.

Второй из вариантов подразумевает применение китайских КИТ-комплектов, собранных в заводских условиях. Их преимущества перед системами, изготовленными вручную заключается в большей надёжности и привлекательной цене. Кроме этого стоит отметить, что адаптируется на автомобилях ВАЗ такой компрессор и всё прилагающееся к нему намного проще, ведь изготавливается он специально для двигателей 2107. Помимо этого КИТ-комплекты отличаются своей простотой. В результате практически каждый владелец машины, обладающий хотя бы начальными знаниями её устройства, способен установить компрессор без посторонней помощи.

Стоит отметить, что на рынке можно приобрести, как действительно заводской КИТ-комплект, на который распространяется гарантия, так и более дешёвый образец. За стабильность работы такой системы никто не поручится.

Как установить воздушный нагнетатель своими руками

Существует несколько подходов, позволяющих установить механический нагнетатель воздуха на автомобили семейства ВАЗ своими руками. Это изготовление самим такого устройства, обеспечивающего режим турбо или форсирование двигателя, или использование готового КИТ-набора.

Самодельный нагнетатель на ВАЗ

При таком подходе определяющим будет механический нагнетатель воздуха. Именно от него зависит вся будущая конструкция. Главное – найти соответствующий требованиям воздушный нагнетатель от импортного автомобиля, или придется использовать самодельный. Возможно и такое, причем в этом случае применяются подходящие детали и узлы от совершенно неожиданных устройств, например, пылесоса.

Изготавливая подобный самодельный воздушный нагнетатель, необходимо учитывать буквально все – габариты, вес, размещение в подкапотном пространстве, как и где будет располагаться приводной шкив и ремень, производительность этого устройства, режимы работы (кратковременный или продолжительный), возможность смазки и многое, многое другое. После того, как появится ясность с компрессором, необходимо рассчитать реализацию турбо режима для двигателя.

Даже приведенный далеко не полный перечень вопросов показывает, что изготовить самодельный воздушный нагнетатель на ВАЗ любого семейства, хоть 2107,2106, хоть 2114, 2112, достаточно сложно, но возможно. Примером может послужить фото, показывающее, что такая работа успешно выполнена. Правда, это не ВАЗ, но важен сам факт – изготовить самодельный воздушный компрессор, в котором его приводной узел подсоединен к коленвалу двигателя, – возможно.

Приводной нагнетатель своими руками – из КИТ-набора

Да, есть в продаже такие комплекты, позволяющие своими руками реализовать режим турбо в автомобилях ВАЗ 2107, 2106, 2114, 2112. Как правило, он включает в себя все нужное для сборки и установки подобного устройства на автомобиль – сам компрессор, ремни, приводной узел, кронштейны и воздуховоды. Что собой представляет подобный комплект, позволяет понять приведенное фото.

В качестве достоинств реализации режима турбо таким образом, стоит отметить его заточенность именно на автомобили ВАЗ той или иной модели (2107, 2106, 2114, 2112). К преимуществам подобного подхода следует также отнести то, что при некоторых условиях, когда уровень создаваемого дополнительного давления не больше половины бара, не требуется вмешательства в топливную систему автомобиля.

Расписывать порядок реализации режима турбо из подобного набора нецелесообразно, в каждом из них есть своя инструкция по сборке. К недостаткам можно отнести страну-изготовителя, но здесь уж как повезет. Как выглядит автомобиль после доработки и как ее выполнить, дополнительно поможет понять видео » alt=»»> Один из доступных автолюбителям способов форсировать мотор старого автомобиля и придать ему новую жизнь – поставить нагнетатель воздуха. Эту работу можно выполнить и своими руками, если использовать имеющиеся в продаже КИТ-наборы на автомобили ВАЗ.

Монтаж

Нужно помнить, что оснащение двигателя системой турбонаддува – это достаточно длительный процесс. Хоть производители наборов и говорят, что можно обойтись без модернизации двигателя, это не совсем так. С чего начать? Конечно же, с покупки необходимых запчастей и подготовки мотора. Необходимо заменить поршни, кольца, прокладку ГБЦ, топливный регулятор, дроссель, а также трубки и прочие детали. Все эти механизмы должны быть максимально надежными.

Также нужно помнить, что постройка мощного авто может существенно различаться в зависимости от модели турбины. Инструкция будет достаточно усредненной. К примеру, для того чтобы построить турбо ВАЗ-2106, сперва необходимо заменить мотор.

Нужно установить 16-клапанный инжекторный агрегат. Первым делом нужно подготовить двигатель. Мотор разбирают, проводят проверку цилиндров, коленчатого вала, шатунов, масляного насоса. Если необходимо, выполняют шлифовку блока. Поршни следует приобретать после того, как будут подготовлены цилиндры.

Далее собирают навесное оборудование. На этом этапе устанавливают форсунки, меняют топливный насос. Затем устанавливают ресивер, выпускной коллектор и применяют турбину. Также монтируют все стальные элементы. И, наконец, последний этап – настройка. От того, как профессионально и правильно будет выполнена регулировка, будет зависеть максимальная мощность, крутящий момент и другие характеристики мотора. Если все операции по подготовке и сборке системы можно сделать своими руками, то для настройки лучше обратится к профессионалам (особенно, если ВАЗ турбо на газу). Кстати, сейчас много споров по поводу того, можно ли на «турбу» ставить ГБО. Специалисты говорят, что октановое число у такой смеси более 102. Поэтому газ работе такого силового агрегата не навредит.
