Модуль зажигания в ВАЗ-2114 решает важные задачи функционирования автомобиля:

• сначала создает импульсы, проходящие по высокому напряжению;
• после передает их на свечи зажигания.

Питание блока предполагает работу, начиная от бортовой системы транспортного средства, провод «минус» контролируется корпусом машины. Тонкость деятельности модуля в том, что он одновременно осуществляет 2 искры, одна из которых приходится на момент максимального сжатия топливовоздушной массы, а другая зависит от выпуска, поэтому ее называют холостой.

Что касается способа подключения, свечи подсоединены к 1-му и 4-му цилиндру, а холостые искры подходят ко 2-й и 3-й цилиндрической конструкции.

Рекомендации по проверке

Многим начинающим автолюбителям интересно узнать, как снять катушку зажигания, ведь проводить процедуру необходимо с демонтированным устройством. Стоит знать и об основных видах проблем, возникающих при работе этого модуля.

Основные неисправности

В старых машинах найти устройство довольно просто, ведь оно устанавливалось в поле видимости автолюбителя. Если начать поиски с центрального проводника распределителя зажигания, то проблем не возникнет. Также можно быстро отыскать и индивидуальные катушки, чаще всего расположенные над свечами.

Однако в некоторых моделях могут возникнуть сложности с их снятием, так как сначала необходимо демонтировать часть элементов конструкции силовой установки. Таким образом, в первую очередь необходимо определить местоположение нужного элемента, а уже затем понять, как проверить катушку зажигания тестером.

Среди основных признаков неисправности этого модуля следует отметить:

• Отсутствует искра и двигатель не может стартовать.
• Силовая установка троит во время работы и особенно это заметно при высокой влажности.
• Во время компьютерной диагностики были обнаружены пропуски зажигания в некоторых цилиндрах.
• Наблюдаются спады в тяге при нажатии на педаль акселератора.
• Силовая установка с трудом и в первую очередь — при низкой температуре воздуха.
• Наблюдается серьезный перегрев устройства.
• Подходящие к устройству проводники изменили цвет.

Зачастую владельцы автотранспортных средств частично сами виноваты в проблемах с этим элементом. Желая сэкономить, многие решают использовать нештатные запчасти. Если говорить о самых распространенных неисправностях, то можно отметить:

• Переполюсовка АКБ.
• Частый перегрев катушки.
• Замыкание электрической проводки.
• Механические повреждения устройства.
• Резкие температурные колебания.

Проведение диагностики

Необходимо ознакомиться и с информацией о том, как прозвонить катушку зажигания мультиметром, ведь эта информация будет полезна всем владельцам механизмов, оснащенных бензиновыми силовыми установками. Это измерительное устройство позволяет контролировать напряжение и сопротивление. Переключатель измерительного прибора необходимо установить в положение «200 Ом» и, прикладывая щупы к контактам «+» и «К», измерить показатель сопротивления первой обмотки катушки.

При этом он должен находиться в диапазоне 0,2−3 Ом. На следующем этапе переключатель мультиметра должен быть переведен в режим «20 кОм» и выполняется контроль сопротивления между центральным контактом высоковольтного проводника и клеммой «К». Прибор в такой ситуации должен показывать сопротивление 2−4 кОм.

Чаще всего трудности возникают при диагностике сдвоенных катушек, так как первичная обмотка в них соединена с разъемом. Для ее проверки использовать мультиметр можно только в том случае, если пользователь хорошо знаком со схемой катушки. Диагностика вторичной обмотки проводится между двумя высоковольтными проводниками.

Без определенного набора знаний в области радиоэлектроники определить неисправность индивидуальных катушек будет достаточно сложно, так как необходимо собрать электросхему. Однако есть один способ, который всегда срабатывает. Если силовая установка троит, то следует начать последовательно отключать клеммы катушек во время работы движка.

Модуль зажигания Шевроле Ланос, Дэу Нексия. Ваз, Лада. Проверяем исправность.

Ваз-2114. Меняем катушку зажигания и Высоковольтные провода. От Lexi.

как проверить катушку зажигания и принцип ее работы

Возможные причины неисправности модуля зажигания

Несмотря на высокую надежность и прочность модуля зажигания, при эксплуатации он может выйти из строя, подобно любому другому механизму. Среди всех возможных причин поломок, в 9 из 10 случаев возникают и диагностируются следующие:

1. Применение в системе зажигания несоответствующих компонентов. Высоковольтные провода подбирают, исходя из параметров модуля, так как чрезмерно высокое или пониженное напряжение создает сбои в работе или пережигает контакты.
2. Бракованные или поврежденные детали, некачественная сборка. Бракованные комплектующие быстрее ломаются и выводят из строя другие узлы или элементы системы. Практика показывает, что подбор качественных компонентов и их периодическая диагностика позволяют оставаться модулю работоспособным в течение длительного времени.

ПРОПАЛА ИСКРА или как проверить катушку зажигания на скутере, мопеде GONE SPARK

Неисправность модуля зажигания

Как провести ремонт

При обнаружении поломки требуется снять поврежденную катушку. Для выполнения работ потребуется набор гаечных ключей.

После установки нового модуля проверяется работа двигателя, дополнительные настройки зажигания не требуются.

Снятие модуля

Чтобы снять неисправный блок, потребуется:

1. Отключить аккумулятор от бортовой сети и снять корпус воздушного фильтра.
2. Отсоединить высоковольтные кабели и жгут электропроводки.
3. Отвернуть 3 гайки, которые удерживают узел на монтажной площадке.

Прочитайте, может пригодится: Самостоятельная замена замка зажигания ВАЗ-2107

Особенности замены

Установить катушку можно без применения специального инструмента. Система зажигания инжекторных двигателей не требует корректировки работы. Положение дроссельной заслонки настраивают в режиме холостого хода и максимального газа. При сбоях в работе необходимо проверить и выставить по меткам на шкиве привода внешних агрегатов датчик положения коленчатого вала.

Проверка катушки зажигания мультиметром

Проверка напряжения на выводе колодки проводов

:

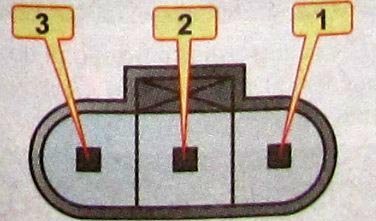

1. Отсоединить колодку с проводами от катушки зажигания (на двигателе H4M для доступа к катушкам 1 и 2 цилиндров снимаем впускной трубопровод).

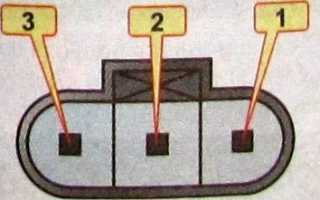

2. Включить зажигание и измерить напряжение на выводе 3 колодки жгута проводов (нумерация выводов есть на катушке зажигания).
3. Напряжение на выводе должно быть не менее 12 В. Если оно меньше или его нет, значит разряжен аккумулятор, есть неисправность в цепи питания или неисправен блок управления двигателем (ЭБУ).
4. Выключить зажигание.

Как проверить сопротивление катушки зажигания

:

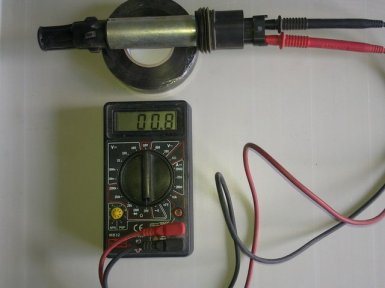

1. Ставим на мультиметре переключатель в положение 200 Ом и замыкаем щупы (на экране будет погрешность прибора, которую нужно будет вычитать из показаний во время проверки).
2. Проверяем первичную обмотку катушки зажигания, подсоединяя щупы прибора к контактам.
3. Сопротивление между выводами 1 и 3 должно быть близком к нулю (около 1 Ом).
4. Сопротивление между выводами 1-2 и 2-3 должно быть большим (стремиться к бесконечности).

1. Устанавливаем на мультиметре переключатель в положение 2000 кОм (или 2 МОм).
2. Проверяем вторичную обмотку катушки, подсоединяя красный щуп к пружине внутри резинового колпачка, а чёрный — к контакту 2.
3. Для хорошего контакта лучше всего снять резиновый колпачок с катушки и подсоединять щуп прямо в контакт катушки, предварительно очистив его от налета.
4. Сопротивление должно быть около 300-400 кОм.

Внимание! Сопротивление вторичной обмотки катушки зажигания сильно зависит от её температуры. Выполняйте проверку, когда катушка полностью остыла. Сравните сопротивление всех четырех катушек зажигания между собой. Определить неисправную катушку зажигания можно по сильно отличающимся значениям, при условии, что все катушки одного производителя.

Процесс также показан на видео:

Катушка зажигания. Как проверить катушку зажигания. Ваз 2112, Лада Приора

Способы диагностики работоспособности устройства

Самым простым методом, что поможет определить работоспособность катушки, является замена аналогичным исправным устройством. Это возможно, если его есть где взять. Следует учитывать, что модуль должен соответствовать параметрам тестируемого устройства. Если двигатель с исправной катушкой заработал как до поломки, точно неисправен модуль зажигания.

Основный метод тестирования предполагает использование мультиметра. Заключается он в определении сопротивления вторичных обмоток катушек, встроенных в модуль зажигания. Способ прост и дополнительных навыков не требует. Для проведения тестирования устройство можно не снимать. Проверка делается при заглушенном двигателе.

Так проверяется сопротивление вторичной обмотки мультиметром

1. Из гнёзд модуля вынимаются высоковольтные провода.
2. Переключатель тестера устанавливается в положение 20 кОм.
3. Стержни мультиметра по очереди помещаются в углубления соответствующих контактных пар (1 и 4, 2 и 3).
4. При неповрежденной вторичной обмотке показатели в обоих случаях одинаковы. В норме сопротивление должно быть около 5,4 кОм (в некоторых моделях показатели отличаются, что нужно уточнять). Если сопротивление намного больше, значит, есть обрыв обмотки. Сопротивление гораздо ниже – пробой. Катушка неисправна и восстановлению не подлежит.

Основные неисправности

Катушка обладает надежной конструкцией и ресурс ее эксплуатации значителен. И все же этот элемент тоже может выйти из строя.

Основными признаками того, что она работает не должным образом, являются:

• Невозможность запуска силовой установки;
• Появление надписи «Check Engine» на приборной доске, а при сканировании системы выводится код, указывающий на неисправность модуля зажигания (на современных инжекторных авто);
• Падение производительности силового агрегата;
• Пропуски в зажигании, из-за чего мотор «троит»;
• Провалы при достижении определенных оборотов коленчатого вала.

Следует отметить, что данные неисправности характерны и другим элементам системы зажигания, поэтому перед тем, как «грешить» на катушку, следует проверить всю цепь, идущую от нее.

Как Проверить Модуль Зажигания Ваз 21099 Инжектор

Замена модуля зажигания на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Модуль зажигания на самарских автомобилях был оснащен модулем и катушкой зажигания, есть различия в этих двух вещах, хотя многие говорят, что это то же самое, например, модуль зажигания был установлен на более современных инжекторных машинах и состоит из две катушки и одна большая катушка зажигания использовались на автомобилях с карбюратором, которые сначала подавали напряжение на распределитель, а затем искра исходила от распределителя. провода высокого напряжения а для свечей в инжекционных машинах распределитель не используется, они используются только провода высокого напряжения и свечи зажигания, таким образом, остались системой впрыска и являются более современной техникой, которая заменила карбюраторные машины.

Чтобы заменить это устройство, вам нужно будет запастись: гаечными ключами, винтами с навинчивающейся крышкой, все, что вам нужно, это крышка и удлинитель, но только если у вас нет воротника!

Где находится модуль зажигания?

Он расположен на кронштейне и прикреплен к нему тремя гайками, поэтому сразу решите, как снять модуль с машины вместе с кронштейном или отдельно от кронштейна (модуль легче снять с помощью кронштейна), поэтому вернитесь к В теме, модуль расположен глубоко в двигателе, и его расположение не очень удобно, для ясности на фото ниже он обозначен красной стрелкой, а другой на фото ниже свечи обозначена синей стрелкой, поэтому сначала найдите свечи в машине, а затем найдите модуль чуть ниже.

Когда мне нужно заменить модуль зажигания?

В модуле есть две катушки, и если одна из них выходит из строя, машина начинает сильно топать, машина сильно обнуляется, машине будет очень трудно разогнаться в одно и то же время, и машина удвоится за все это (просто вдвойне, это не печатный станок, два цилиндра не подойдут) ко всему этому шум двигателя при его работе увеличится и, следовательно, звук работы не изменится очень хорошо, вы поймете это сразу.

Как заменить модуль зажигания на ВАЗ 2108-ВАЗ 21099?

1) Снять модуль не сложно, но возникнут проблемы с его проверкой, потому что для этого требуется, прежде всего, специальное оборудование, хотя можно использовать стандартный мультиметр проверить модуль здоровья (Jas модуль Вы можете проверить это, мы опишем в той же статье), но сначала вам нужно удалить его, сначала отсоедините проводной блок от модуля (см. Фото 1), прикрепленного к защелке, поэтому обязательно согните защелку на блоке в противном случае вы можете оторвать его, как только устройство отсоединится, возьмите гаечный ключ в руки и используйте его, чтобы полностью выкрутить верхний болт (см. фото 2) крепления модуля, а затем отвинтите боковую часть гайки (см. фото 3). , он отмечен красной стрелкой), чтобы болт не потерял, его можно снять так, ну в голове. Перейдите к нижней части (под машиной, если это возможно) и найдите последний крепежный болт модуля внизу (см. Фото 4, болт, помеченный стрелкой), слегка открутите этот болт и затем полностью снимите модуль зажигания с машины, отсоединяя все, к чему подключены четыре провода, иначе они не позволят вам извлечь модуль из машины.

Версия модуля на 8-ми клапанной ВАЗ-2110

На десятку устанавливали два 8-клапанных мотора разного объёма — 1,5 (2111) и 1,6 л (21114). Модули зажигания у этих моторов разные.

• Полуторалитровый двигатель имеет модуль с артикулом 2112-3705010,
• а мотор объёмом 1600 кубов оборудован модулем 2111-3705010.

Модуль для мотора 1,5 л стоит порядка 1500-2100, а второй на 500 рублей дешевле.

Какой лучше?

Как самые надёжные модули зажигания, себя зарекомендовали устройства СОАТЭ производства г. Старый Оскол .

Строение модуля

Модуль состоит из двух катушек зажигания и двух высоковольтных ключей-коммутаторов.

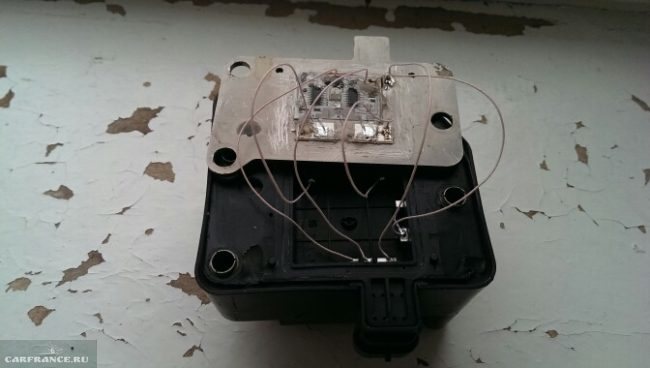

Внутри модуля находятся плата с радиодеталями и залитые компаундом катушки зажигания.

Катушка генерирует импульс высокого напряжения, а представляет она собой простейший трансформатор с двумя обмотками, первичной (напряжение индукции около 500 В) и вторичной (напряжение индукции минимум 20 кВ). Все это собрано в едином корпусе, на котором расположен разъем сигнальных проводов (от блока управления двигателем) и четыре вывода для высоковольтных проводов.

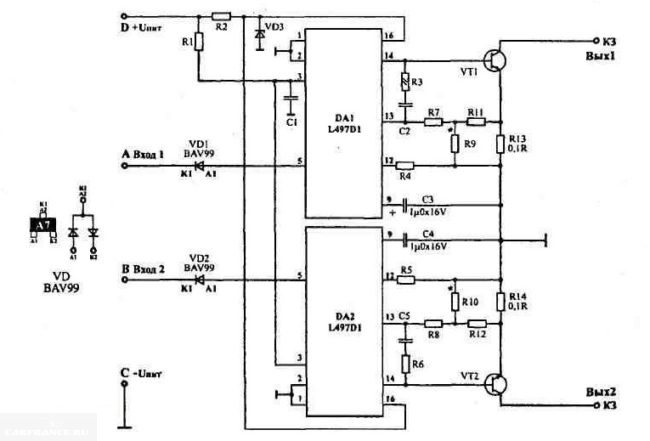

Принципиальная схема модуля.

Модуль работает по принципу холостой искры — раздаёт искру попарно в 1-4 и 2-3 цилиндры согласно импульсам, передаваемым с ЭБУ.

Назначение и характеристики

Катушка 2111-3705010 предназначена для:

• формирования высоковольтных импульсов;
• распределения сигналов между свечами зажигания в соответствии с порядком работы цилиндров.

Основные технические параметры узла:

• рабочее напряжение – 12 В;
• ток в первичной цепи – 6,4 А;
• напряжение во вторичном контуре – 28 кВ;
• длительность искры – не менее 1,5 мс;
• энергия разряда – 50 МДж.

Прочитайте, может пригодится: Как подготовить к зиме аккумуляторную батарею Ваз-2107

Измерения мультиметром: от теории к практике

Как мультиметром можно прозвонить свечи в автомобиле, стартер, модуль зажигания или парктроник? Подробнее об этом читайте ниже.

Проверка свечей зажигания

В первую очередь расскажем, как прозвонить мультиметром свечи в автомобиле с помощью прибора можно произвести проверку на предмет короткого замыкания. Для диагностики вам необходимо только подсоединить провода устройства к свече — один из них устанавливается на выход СЗ, другой — на ее цоколь, то есть к тому месте, где находится резьба. Если в результате подключения появилась искра, то свеча является работоспособной.

Тестирование свечей зажигания

Проверка модуля зажигания

Проверка модуля зажигания в автомобиле — более трудоемкий процесс, он состоит из нескольких этапов:

1. Для начала мультиметр необходимо настроить так, чтобы он мог измерять сопротивление. Один из контактов прибора следует подключить к выводу, установленному на катушке зажигания, а другой — к массе, то есть кузову. Если при проверке прибор выдает бесконечность, то это говорит об отсутствии замыкания, то есть проблем в работе модуля нет.
2. Следующим этапом будет проверка модуля на предмет обрыва первичных цепей. В этом случае мультиметр подключается к контактам модуля, левому и правому, расположенному по краям. В том случае, если на этом шаге полученные параметры не изменились, то это свидетельствует о наличии обрыва. Как показывает практика, обычно в таких случаях требуется замена модуля. Обычно обрыв в цепи модуля появляется в результате жестких условий использования зажигания.
3. Завершающим этапом будет проверка вторичных обмоток. В этом случае модуль необходимо повернуть так, чтобы выходы высоковольтных кабелей были направлены в вашу сторону. Контакты мультиметра подключаются к выходам первого и четвертого цилиндров. Аналогичным образом осуществляется диагностика второго и третьего цилиндров. В том случае, если показания прибора при проверке не изменились, то это говорит о неработоспособности модуля (автор видео — Автоэлектрика ВЧ).

Проверка на Lanos, Таврия, Reno Megane

Разница в проверке модуля зажигания на Daewoo Lanos ничем не отличается от тестирования модуля ВАЗ-2110.

Отличия сводятся только к сопротивлению вторичной обмотки на выводах модуля. У Lanos сопротивление вторичных обмоток исправного модуля должно находиться в диапазоне 5,0-6,0

кОм.

Что касается такого автомобиля, как Таврия, то на модели 1102 применяется бесконтактная система, поэтому проверка катушки идентична проверке на автомобилях ВАЗ 2108-21099.

А вот на Таврия Славута используется модуль, который проверяется, как и на Daewoo Lanos.

Порядок проверки модуля зажигания на многих иномарках идентичен указанным способам.

На том же Reno Megane модуль тоже проверяется замером сопротивления вторичных обмоток.

Проверка катушки зажигания – операция несложная и выполняется в течение нескольких минут. Зато проведение замеров точно даст понять — причиной перебоев в работе мотора является данный элемент или нет.
