Возможные неполадки стартера:

Если вы пытаетесь завести автомобиль, но не происходит никаких звуков, убедитесь, что аккумулятор не разряжен(проверьте прибором, напряжение должно быть не меньше 12 В), а также проверьте, чтобы был хороший контакт проводов на АКБ. Иногда места посадки проводов окисляются. Если вы видите следы окисления, то почистите клеммы и контакты на АКБ. Для чистки используйте мелкую наждачную бумагу или нож.

Если вы заводите авто, но опять-таки двигатель не заводится, но при этом слышны щелчки тягового реле (при этом аккумуляторная батарея хорошо заряжена), то тут два варианта – неисправность контактов реле, либо неисправность электродвигателя стартера.

Если вы пытаетесь завести авто и при этом не слышно щелчков тягового реле, то скорей всего неисправность в тяговом реле, или же обрыв проводки.

Если вы слышите, что стартер крутиться, но очень медленно, то опять таки проверьте напряжение, которое выдает АКБ. Это можно сделать при помощи прибора. Напряжение не должно быть меньше 12 В.

Ну и наконец, если вы убедились, что АКБ заряжен и проблем с проводкой нет, то снимите стартер вместе с тяговым реле, для более детальной проверки.

Какой инструмент нужен для проверки стартера ВАЗ 2110? Тут совсем просто, понадобится плоская отвертка и высоковольтные провода с крокодилами (в народе они называются провода для «прикуривания»).

Проблема стартера ваз 2110

Установка реле стартера ВАЗ-2110

Ремонтируем Стартер для автомобилей ВАЗ 2110-3708010 "КЗАТЭ" — Обзор

Проверка стартера с помощью аккумулятора

Прежде чем обращаться в автосервис, покупать новый агрегат или запчасти на него необходимо попробовать самостоятельно проверить его работоспособность. При должном подходе возможно самостоятельное выявление неполадок.

В первую очередь, при возникновении подозрений на сбои в работоспособности пускового устройства необходимо проверить контакты на клеммах АКБ и стартера, их прикрученность и наличие окисления, заряженность батареи, так как во многих случаях проблемой в запуске ДВС являются вышеперечисленные факторы.

Простым способом проверки на исправность электросети является замыкание отверткой клеммных болтов электродвигателя, перед этой процедурой необходимо поставить автомобиль на нейтральную скорость (или передвинуть рычаг селектора в режим паркинг или нейтраль).

Как проверить стартер ваз 2110:

Первым делом нужно проверить, чтобы муфта свободного хода легко перемещалась по валу. Это можно проверить с помощью отвертки.

Если она ходит свободно, то следующим этапом проверяем ход шестерни. Также с помощью отвертки пробуем ее провернуть. Шестерня должна легко вращаться относительно ступицы муфты по направлению вращения якоря. В обратном направлении шестерня ни в коем разе не должна проворачиваться.

Для проверки работоспособности втягивающего (тягового реле) нужно выполнить следующие действия:

Берем высоковольтные провода с крокодилами. Один из проводов подкидываем так: один конец на минус аккумулятора, другой конец на корпус стартера. Второй провод одним концом подключается к плюсу на АКБ, а другим – на вывод управляющего провода втягивающего. При таком подключении произойдет щелчок и муфта привода выдвинется. Если так произошло, то с втягивающим все в порядке. Если нет, то замените втягивающее реле.

Теперь проверим работу электродвигателя стартера. Для этого не трогайте все провода, которые подключали в пункте выше. Единственное, что нужно поменять, это убрать высоковольтный провод с управляющего ввода тяговым реле и подключить его на нижний контактный болт тягового реле. При таком подключении якорь стартера будет крутиться со скоростью 5000 оборотов в минуту. Если этого не произошло, значит неполадки кроются в электродвигателе стартера. Следовательно, его нужно починить, или же заменить.

Ваз 2110: неисправности стартера и все про это

• 1 Что представляет собою стартер

Стартер и его конструкция

Стартер является одним из самых важных механизмов в автомобиле. Если его состояние критическое, автомобиль не заведется. На ваз 2110 неисправности стартера могут возникнуть на любом отрезке пути. Работоспособность этой детали должна постоянно поддерживаться. Для этой цели, автомобиль необходимо постоянно проверять на станции технологического обслуживания. Однако на ваз 2110 неисправность стартера может быть устранена без труда и своими силами.

Что представляет собою стартер

Ваз 2110 проблема со стартером

Стартер имеет достаточно сложную конструкцию. Для ремонта стартера нужно знать причины поломок, так как оборудование может иметь несколько типов неурядиц. Поломка механизма может произойти в любой момент, но специалисты в области механики утверждают, что до первых проблем в новом автомобиле должно пройти, как минимум пять лет. Так как ремонт данного механизма практически невозможно выполнить человеку, далекому от механики, данное оборудование лучше купить в специализированных магазинах.

Неисправности

Таким образом, на ваз 2110 проблемы стартера автомобиля могут быть следующими:

• Отсутствие вращение якоря в момент включения автомобиля — тяговое реле не работает.
• В момент запуска автомобиля, якорь либо работает на малых оборотах (которых недостаточно), либо вовсе не работает. Тяговое реле продолжает функционировать.
• В момент запуска стартера происходит запуск тягового реле, но спустя небольшой отрезок времени, работа его прекращается.
• Стартер работает, и якорь вращается на нужных оборотах, но, отсутствует вращение маховика.
• В момент, когда якорь совершает обороты, которые вписываются в нормальные условия работы исправного оборудования, возникает шум в данном механизме.

Таковы на ваз 2110 проблемы с стартером, могущие возникнуть у любого водителя этого автомобиля. Но, каждый из этих пунктов имеет несколько причин, которые свойственны той или иной поломке оборудования. Перед тем, как приступать к ремонту или замене стартера, необходимо четко осознать причину возникновения перечисленных выше ситуаций. Каждая из них имеет несколько вариантов, и рассмотреть их по отдельности актуально.

Ваз 2110 проблемы со стартером

При запуске автомобиля перед отправкой в пункт назначения, стартер перестает работать. Причина того является остановка якоря, который не реагирует на электрический заряд. При этом тяговое реле продолжает работать.

Здесь имеется несколько неполадок:

• Аккумуляторная батарея может частично или полностью потерять заряд. Для устранения данной неисправности необходимо осуществить подзарядку данного механизма автомобиля.
• На клеммах и проводах может происходить процесс окисления. Провода перестают передавать энергию, контакт не срабатывает, процесс срабатывания стартера невозможен. К данному пункту относится и плохая фиксация креплений наконечников.

Примечание. Для устранения данной неполадки следует произвести очистку каждого провода, клеммы от окислительных остатков. Каждый расшатанный зажим необходимо зафиксировать. Осуществляется смазка вазелином или солидолом всех соединений во избежание окислительных процессов в дальнейшем.

• Втягивающая обмотка тягового реле может давать замыкания, которые приводят к остановке работы стартера. Может случиться обрыв провода. В данном случае необходимо заменить тяговое реле автомобиля.
• В цепи тягового реле стартера автомобиля происходит обрыв проводов. Каждый соединительный провод необходимо тщательно проверить. В случае необходимости произвести процесс пайки или заменить оборванный провод.
• Контактная часть выключателя зажигания может не срабатывать. В данном случае следует полностью ее заменить.
• Якорь тягового реле может не крутиться из-за осложнения в процессе оборота. Осуществляется удаление реле из автомобиля, проверяется эффективность вращения. В случае надобности производится ремонт или заменяется деталь новой.

Ваз 2110 проверка стартера

Некоторые неполадки имеют значение и при работе данного якоря на малых оборотах. Но, в данном случае тяговое реле автомобиля работает в нормальном режиме:

• В данном случае причиной неполадок может стать та же аккумуляторная батарея. Она может поломаться или же вовсе разрядиться. Необходимо ее зарядить, если не помогает процесс зарядки – заменяется батарея.
• Между проводами от аккумуляторной батареи и самим стартером, произошло окисление проводов. Также, могут быть ослаблены крепления, так как автомобиль во время движения сильно трясет. Осуществляется процесс очистки проводов от остатков окислительных процессов, производится фиксация всех креплений. Места соединения смазываются солидолом или другими смазками, которые предотвращают окислительные процессы металла.
• Между кузовом автомобиля и силовым агрегатом имеется крепление. Оно может расшататься и ослабиться. Его следует затянуть, используя специальный инструмент.
• Болты тягового реле могут окислиться, а гайка, которая крепит наконечники проводов к контактным болтам, может открутиться. Болты необходимо очистить от остатков действия окислительных процессов. Гайка фиксируется удобным способом.
• Может повыситься температура коллектора и износиться щетки(см.Замена щетки стартера ВАЗ 2110 и все про это) — процесс их срабатывания прекращается. В данном случае осуществляется очистка коллектора, и заменяются щетки.
• Происходит обрыв проводов или их замыкание в якорной обмотке. Без замены якоря тут не обойтись.

Ряд проблем имеет и третья неполадка, когда стартер тягового реле срабатывает несколько раз, но постоянно отключается через небольшой отрезок времени. В данном случае имеется несколько вариантов неисправностей:

• Необходимо проверить заряд аккумуляторной батареи. При необходимости совершается ее зарядка.
• Удерживающая обмотка тягового реле оборвалась или замыкает. Тяговое реле следует заменить новым оборудованием.
• Потеря напряжения в цепи питания реле. Причиной тому является чрезмерное окисление проводов и их концов. Производится проверка проводов, их соединений на протяжении от аккумуляторной батареи до штекера стартера.

Когда происходит включение, якорь стартера работает, но маховик не производит необходимые движения. В данном случае важно:

• Проверить стартер с помощью приборов и в случае необходимости заменить муфту.
• Произошло повреждение шестеренок редуктора. Изношенные детали меняются новыми.

Во время работы стартера возникают посторонние шумы.

Ремонт стартера — ООО "Стартерок"

Но, стартер и якорь продолжает работать в нормальном состоянии:

Примечание: появление шума означает, что оборудование работает неправильно или вот-вот случится поломка. Данную проблему необходимо срочно исправить.

• Подшипники между якорем и приводом сильно износились. В случае возникновения данной проблемы необходимо заменить подшипники или полностью крышку с опорами.
• Крепление стартера ослабло, произошла поломка крышки со стороны привода. Заменяется стартер или производится затягивание гаек крепления.
• Неровное расположение стартера. Проверяется крепление стартера, исправляется до нужного уровня при необходимости.
• Износились шестерни редуктора или сломались. Осуществляется замена деталей.
• Повредились шестерни (их зубья) или венец маховика неисправен. Осуществляется замена привода или маховика.
• Шестерня не осуществляет процесс сцепления с маховиком:

Примечание. Если задняя муфта не производит нормальную работу на шлицах вала, те следует очистить и произвести смазку.Если же якорь тягового реле не срабатывает должным образом — заменяется тяговое реле.

Ваз 2110 проверка стартера

Таковы были основные поломки стартера, возникающие при постоянной работе автомобиля. Их следует устранить, и чем раньше, тем лучше,иначе придется проводить замену стартера. В процессе работы будет актуальным просмотр подробного видео и использование фото – материалов. Когда работаешь своими руками, важно следовать строго тому, что советует инструкция.

Это даст возможность избежать ошибок и неплохо сэкономить, ведь цена на услуги подобного рода в сервисах довольно высокая.

MasteraVaza.ru

Проверка неисправности стартера

Для того чтобы проверить стартер на ВАЗ 2110 и 2112 потребуются следующие инструменты: отвертка с плоским лезвием, провода для «прикуривания».

Прежде чем заменить стартер, необходимо убедиться в его неисправности путем следующих простых проверок:

С помощью отвертки проверяем легкость перемещения муфты свободного хода привода вдоль вала; Необходимо провернуть отверткой шестерню привода. Она должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не в коем случае не должна проворачиваться в обратном направлении.

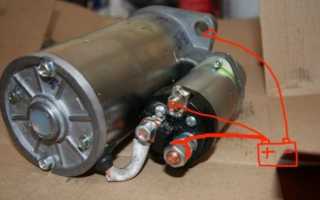

Соединяем проводами для «прикуривания» минусовую клемму, снятую с аккумуляторной батареи с корпусом стартера, второй провод соединяем одним концом с плюсовой клеммой аккумулятора, а вторым — с выводом управляющего провода тягового реле (втягивающего). Если тяговое реле исправно, то раздастся щелчок и выдвинется муфта привода, если нет — то втягивающего реле нужном менять.

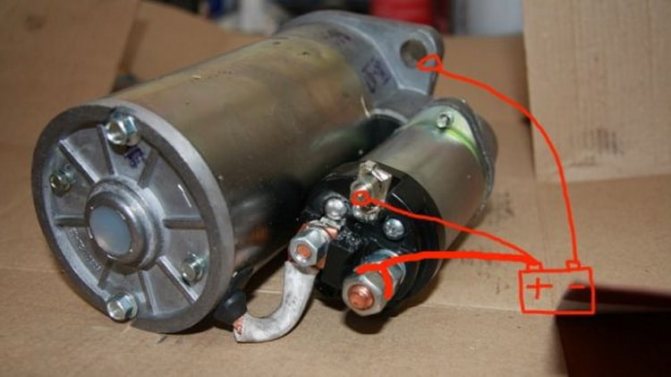

Отсоединяем провод от управляющего ввода тягового реле и подсоединяем к нижнему контактному болту тягового реле. В этом случае якорь стартера должен вращаться с частотой более 5000 оборотов в минуту. В противном случае стартер необходимо ремонтировать — либо заменить.

Как снять стартер с автомобиля?

Так как проверить работоспособность снятого стартера намного проще, нежели установленного на автомобиле, потребуется провести демонтаж. Для этого вам потребуется наличие набора ключей, отвертки. В общих чертах процедура снятия выглядит так:

1. Отключаете от аккумуляторной батареи минусовой провод. Обратите внимание на то, что к стартеру подходит толстый провод питания, на нем нет никакой защиты (плавкой вставки). Поэтому кратковременный контакт провода с кузовом автомобиля может вызвать перегрев аккумулятора и его взрыв. Будьте бдительны и всегда соблюдайте технику безопасности!
2. На втягивающем реле имеется три вывода — два силовых (толстые провода гайками прикручены) и один тонкий для управления обмоткой. Сначала вытягиваете штекер подключения провода управления.
3. Ключом «на 13» выкручиваете гайку, которой крепится силовой провод, идущий от аккумулятора к контакту на втягивающем реле.
4. Следующий шаг — выкрутить все болты крепления стартера. Обычно их 2-3 штуки, не больше. Но есть небольшие нюансы у различных автомобилей. Так, на ВАЗ 2101 – 2107 нижний болт крепления находится в труднодоступном месте, выкрутить его можно только с помощью головки, удлинителя и кардана.

Проверка неисправности стартера

Для того чтобы проверить стартер на ВАЗ 2110 и 2112 потребуются следующие инструменты: отвертка с плоским лезвием, провода для «прикуривания».

Прежде чем заменить стартер, необходимо убедиться в его неисправности путем следующих простых проверок:

С помощью отвертки проверяем легкость перемещения муфты свободного хода привода вдоль вала; Необходимо провернуть отверткой шестерню привода. Она должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не в коем случае не должна проворачиваться в обратном направлении.

Соединяем проводами для «прикуривания» минусовую клемму, снятую с аккумуляторной батареи с корпусом стартера, второй провод соединяем одним концом с плюсовой клеммой аккумулятора, а вторым — с выводом управляющего провода тягового реле (втягивающего). Если тяговое реле исправно, то раздастся щелчок и выдвинется муфта привода, если нет — то втягивающего реле нужном менять.

Отсоединяем провод от управляющего ввода тягового реле и подсоединяем к нижнему контактному болту тягового реле. В этом случае якорь стартера должен вращаться с частотой более 5000 оборотов в минуту. В противном случае стартер необходимо ремонтировать — либо заменить.

Когда стартер щелкает но не крутит ВАЗ 2112, может быть также несколько причин, что изначально можно определить на слух по внешним признакам.

Так, если при повороте ключа зажигания в положение «пуск» слышны частые щелчки стартера, то здесь опять виновницей является разряженная аккумуляторная батарея, плохой контакт на ее клеммах или же плохая масса на стартере.

В случае когда слышен лишь один, но отчетливый щелчок, то в этой ситуации вероятнее всего подгорели силовые контакты втягивающего реле стартера , которые не в состоянии провести все подходящее напряжение. Следующей причиной, почему не крутит стартер на ВАЗ 2112 при одиночном щелчке стартера может быть неисправность самого электродвигателя стартера или его привода.

В ситуации, когда стартер щелкает но не крутит ВАЗ 2112 при одиночном щелчке необходимо снять стартер с автомобиля и провести его полную дефектовку. Полная ревизия стартера позволит определить почему не крутит стартер на ВАЗ 2112 и какие его элементы требуют замены.

Так при дефектовке втягивающего реле стартера, нужно проверить его контакты и их состояние, что можно сделать косвенно, если реле завальцовано и не подлежит разборке. Для этого можно не снимая стартер с автомобиля проверить прибором, сколько вольт приходит на силовую клемму реле (прямой провод «плюс» от аккумулятора) и сколько перебрасывается на второй болт, куда подсоединен выход обмотки электродвигателя стартера. В случае, когда «перебрасывается» столько же вольт, сколько и приходит с батареи, то контакты исправны и неисправность нужно искать дальше, чтобы найти причину, почему на ВАЗ 2112 не крутит стартер. Если же приходит, скажем, 12.7 V, а перебрасывается лишь 4-5 V, то контакты подгорели и требуют замены, а при неразборном втягивающем реле требуется его замена.

Однако, прежде чем сделать окончательный вывод о неисправности втягивающего реле, необходимо проверить состояние привода стартера, что можно сделать когда стартер снят с автомобиля.

В приводе может быть поломка вилки, соединенной с сердечником реле и это может служить причиной недостаточного контакта, так как сердечник не может полностью втянуться в обмотку реле и надежно соединить силовые контакты.

После осмотра привода и втягивающего реле необходимо сделать полную ревизию электродвигателя, где могут быть следующие неисправности. Предельный износ щеток или пластин коллектора на якоре стартера, межвитковое замыкание обмоток или их обрыв, а также могут требовать замены и пружины щеток, которые уже не обеспечивают их гарантированный прижим к ламелям коллектора якоря.

Ревизия будет не полной, если не проверить состояние шестерен и их зубьев в редукторе, состояние обгонной муфты свободного хода, а также и состояние металлокерамических втулок , в которых вращается якорь стартера. Часто на внешнем зубчатом кольце редуктора появляется трещина , что ведет к сбою в работе стартера и служит отказом в его работе. Набор редукторных шестерен есть в продаже и его замена не требует каких-либо особых знаний или навыков.

Устройство стартера десятки

На ВАЗ 2110 монтируется механизм модели 5702.3708, который представляет собой двигатель постоянного тока, содержащий два главных компонента: тяговое двухобмоточное реле; планетарный редуктор. Возбуждение данного двигателя происходит от постоянных магнитов. Они крепятся изнутри корпуса стартера, выполненного из стали. Указанный корпус соединяется с крышками (крепление выполняется при помощи двух шпилек).

В конструкции стартера имеется якорь и статор. Вал якоря совершает вращение во вкладышах из металлокерамики, от него вращение идет через планетарный механизм на привод. При запуске стартера аккумулятор автомобиля передает напряжение на обмотки реле. Якорь, испытывая воздействие магнитного поля, втягивается, после чего шестерня планетарного механизма зацепляется с маховиком, что вызывает замыкание имеющихся в устройстве контактных болтов.

После этого якорь остается во втянутом состоянии, а его крепление обеспечивается исключительно удерживающей обмоткой. Когда водитель поворачивает ключ в замке, отмечается обесточивание данной обмотки. Это приводит к тому, что якорь занимает свое начальное положение.

Неисправности и способы проверки втягивающего реле стартера Ваз 2110

Вы сели за руль, повернули ключ, включается панель приборов, заработал бензонасос. Поворачиваете дальше, но панель отключается, а стартер молчит. Отпускаете ключ, снова светится панель и работает бензонасос.

Первым делом проверьте, идет ли на втягивающее реле напряжение. Идет? Пробуйте замкнуть стартер. Отказывается крутить? Отсоедините сигнализацию, в ней тоже может быть причина, как и в самом замке зажигания ВАЗ 2110.

Подгоревший контакт втягивающиго реле стартера Ваз 2110

Обнаружили, что все работает в «самостоятельном режиме», но в совокупности отказывает? Значит, точно – неисправности имеет втягивающее реле, и его следует заменить.

Данный компонент системы представляет собой простой электромагнит.

Этот электромагнит включает в себя:

1. непосредственно сам корпус, выполненный из немагнитной основы;
2. так называемый якорь, который также является магнитом;
3. обмотку, установленную в корпусе устройства;
4. два медных контакта, а также пластину, которая их замыкает.

Что касается принципа функционирования, то он довольно простой. К реле подводится два проводка — от АКБ и от замка зажигания (на этом проводе напряжение появляется только в том случае, если ключ повернут до упора).

Когда водитель отпускает ключ, напряжение исчезает. В ходе образования напряжения начинает работать реле, а обмотка внутри него находится под воздействием напряжения. В результате осуществляется притяжение так называемого якоря, который впоследствии начинает воздействовать на шток, находящийся в нижней части электромагнита.

Втягивающие реле стартера Ваз 2110 в коробке

Данный шток непосредственно связан с перемычкой, предназначенной для замыкания контактов во время появления напряжения. В этот же момент осуществляется перемещение шестеренки относительно шкива механизма. В итоге напряжение начинает поступать на обмотки электромотора, в результате чего маховик вращается, а вместе с ним начинает вращение и коленвал мотора ВАЗ 2110

Проверка работоспособности стартера ВАЗ 2110 – почему он не крутит?

Перед тем, как начать разборку интересующего нас механизма системы пуска, следует убедиться в том, что он не срабатывает именно по причине своей неисправности. Проверка выполняется следующим образом:

• Проворачиваем шестерню в направлении вращения якоря. В обратном направлении она не должна проворачиваться. Если такое обратное вращение присутствует, это свидетельствует о неисправности стартера.
• Проверяем легкость передвижения муфты устройства вдоль вала (применяем отвертку). При нормально функционирующем механизме муфта перемещается без малейших затруднений.

Используя «прикуривающие» провода и АКБ, анализируем исправность стартера. Для этого подключаем к корпусу стартера минусовую клемму (провод черного цвета), а тяговое реле через его управляющий кабель соединяем с плюсовой клеммой (провод красного цвета).

В тех случаях, когда реле работает нормально, муфта привода выдвигается, при этом раздается характерный щелчок. Если она не включается, вам предстоит разборка стартера и замена тягового устройства.

Также стартер авто ВАЗ 2110 не крутит тогда, когда не работает его якорь. Проверка якоря выполняется так: от реле (от его вывода) откидывают кабель; подключают к контактному болту указанный кабель. При исправном якоре частота его вращения должна составлять не менее пяти тысяч оборотов в минуту. Если частота меньше, стартер не срабатывает.

Где находится стартер

втягивающее реле и предохранитель стартера ВАЗ 2110 и Приора

Владельцы отечественных “десяток”, когда сталкиваются с проблемой запуска двигателя, в первую очередь считают, что вышло из строя втягивающее реле, а не стартер. И его поиски под капотом оказываются безрезультатными — реле стартера обнаружить не удается.
Все дело в том, что конструкция стартеров семейства ВАЗ 2110-2115, включая авто Лада Приора, имеет интересную особенность — втягивающее реле находится внутри пускового устройства. Запуск стартера происходит при зацеплении шестерни тягового реле и привода, который, в свою очередь, находится в зацеплении с маховиком коленвала. Иными словами — если втягивающее реле по какой-то причине не работает, то и запуск двигателя не произойдет.

Кроме этого, тяговое реле выполняет еще и другую важную функцию — при замыкании его контактов подается питание на обмотки стартера от аккумулятора. Управляется оно непосредственно поворотом ключа в замке зажигания. Со временем проявляется нечеткое срабатывание стартера или медленное его вращение, так как изнашивается контактная группа реле из-за повышенных пусковых токов. В таком случае необходим ремонт стартера ВАЗ с заменой тягового реле.

Где находится стартер и втягивающее реле

Реле находится в корпусе стартера, чтобы его демонтировать для замены, необходимо выполнить следующие операции:

Основные симптомы поломки генератора:

• снять минусовую клемму с аккумулятора;
• демонтировать воздушный фильтр;
• под фильтром имеется колодка проводов, которые необходимо отсоединить;
• отключить силовой провод;
• открутить болты стартера и демонтировать его;
• отключить провода и снять тяговое реле, предварительно выкрутив крепежные болты.

После замены втягивающего реле необходимо выполнить процедуру сборки в обратной последовательности.

Где находится предохранители и реле стартера

Чтобы проверить целостность предохранителей и работоспособность реле стартера, необходимо с левой стороны от руля, в нижней части приборной панели нажать на защелку и опустить крышку блока вниз. Выше блоков предохранителей, справа находится реле стартера. Реле и предохранитель зажигания находится в другом месте — для доступа к ним необходимо открутить два винта в боковой облицовке консоли и извлечь дополнительный блок электрооборудования.

Целостность защитных приборов, работоспособность реле и обмоток стартера можно проверить омметром, если имеются навыки и минимальный опыт диагностики электрооборудования.

Если возникли сложности в определении неисправности пускового устройства в автомобиле, мы рекомендуем обращаться к специалистам в автосервис “СтартерПро”, где быстро и качественно выявят все неисправности и устранят их с минимальными затратами. К тому же, поиск стартера, реле, предохранителей и другого оборудования может быть затруднен по причине конструктивных изменений расположения приборов, в зависимости от года выпуска и модификации автомобиля.

Разборка и ремонт щеток, якоря, втулок и сборка стартера десятки

Держатель щеток снимается со стороны коллектора посредством отсоединения двух винтов. Следует осмотреть прижимные пружины и весь щеточный узел, уделив особое внимание его стопорам. Все деформированные элементы сразу же заменяют. Установка новых щеток является простым процессом, поэтому подробно описывать его нет необходимости.

А вот с якорем, возможно, придется «повозиться», так как он часто является причиной того, что стартер «десятки» не крутит (да и замена втулок может занять немало времени). Желательно слегка прошлифовать коллектор якоря, а также проточить его на токарном станке, если его шероховатость велика. Замену якоря производят тогда, когда биение по отношению к цапфам его сердечника составляет величину более 0,08 миллиметров. Также рекомендуется ставить новый якорь при наличии на нем больших забоин и задир.

Возможно, потребуется и замена втулок (в них совершают вращение валы), которые располагаются со стороны привода в крышке описываемого нами пускового механизма. Установка новых втулок рекомендована при наличии на них раковин и при сильном их износе. Сборка стартера выполняется в обратном порядке.

Возрастающая роль стартера

На современных легковых автомобилях стартер является, пожалуй, единственным средством для запуска двигателя. Ведь на многих из них невозможно использование альтернативных способов – «с толкача» или «прикуривание» от другой автомашины.

В первом случае этому может помешать автоматическая коробка перемены передач (АКПП), так как при буксировке некоторые из них могут потерять работоспособность, во втором – электронная система, которая может дать сбой или потребует перезагрузки.

Суммарная наработка стартера на легковой машине едва ли достигает 8-10 часов в год. Но в те короткие секунды, когда он работает для запуска двигателя, этот агрегат развивает большую мощность. Судите сами: W = I × U = 500 A × 0,012 кВ = 6 кВт.

Особенно тяжело приходиться стартеру при запуске неисправного двигателя (низкая компрессия, сбитое зажигание, неполадки в топливной системе и др.), а также зимой, когда неимоверно густеет масло и каналы, по которым поступает топливо и воздух, покрываются инеем.

Виды поломок стартера и надежность его узлов

Поскольку стартер является электромеханическим устройством, то все его поломки можно разделить на две категории:

• механического типа (износ трущихся деталей, деформация или заклинивание одного из элементов стартера и др.). Устранение этих поломок требует снятия агрегата с машины;
• электрического типа (проблемы с подачей напряжения аккумулятора, разрыв или замыкание обмоток статора или якоря стартера, подгорание контактов или рабочих поверхностей и т. д.).

Конечно, проще всего было бы возить с собой запасной агрегат. Но он достаточно громоздок и массивен, а также стоит немалых денег. Так, за самый дешевый стартер на автомашину ВАЗ придется заплатить не менее 3 тысяч рублей, а на иномарку такого же класса – 6 тысяч рублей.

Причем, как показывает практика, в 90% случаев проблемы стартера связаны с неисправностью проводки, щеточного механизма, втягивающего реле или аккумуляторной батареи. Устранение отмеченных недостатков обойдется намного дешевле, хотя некоторые из них потребуют стенда.

Если ранжировать неисправности среднестатистического стартера легкового авто, то частота поломок его узлов и частей уменьшается в следующем порядке:

• щеточный коллектор;
• передние и задние втулки;
• вал якоря;
• планетарный механизм (при его наличии);
• обмотка статора;
• бендикс с обгонной муфтой;
• зубцы венца маховика.

Сигналы скорого отказа стартера

Если стартеру не удается прокрутить мотор или вращать его со скоростью, несоответствующей пуску, значит не в порядке электрическая часть. Поэтому надо заняться проверкой всех цепей стартера, начиная от аккумулятора.

При механическом характере поломки работающий стартер не вращает двигатель, слышны скрежещущие и гудящие звуки. В таких случаях следует проверить:

• вилку и обгонную муфту;
• рычаг обгонной муфты;
• кольцо муфты;
• буферную пружину;
• зубчатое зацепление.

Когда стартер удается включить только со 2-3 поворота ключа зажигания, шестерня медленно расцепляется с венцом маховика, а в работе наблюдается большая натуга, даже если аккумулятор заряжен на 100%, то это верные признаки, что узел скоро выйдет из строя.

Алгоритм проверки стартера на двигателе

Итак, какова самостоятельная диагностика, чтобы стартер неожиданно не отказал в самое неподходящее время:

• Включенное зажигание не вызывает вращения стартера. Возможно, что рычаг селектора не стоит на «парковке» или «нейтрали».
• Проверить, целы ли провода, надежно ли они прикреплены к клеммам на стартере. Выяснить, насколько заряжена аккумуляторная батарея.
• При включенном зажигании стартер не крутится, но при этом «щелкает» тяговое реле, даже если батарея полностью заряжена. Это признаки того, что неисправны контакты на стартере или реле. Отсутствие щелчков сигнализирует о поломке тягового реле или обрыве в нем электрической цепи.
• При медленном вращении двигателя стартером следует замерить напряжение на аккумуляторе мультиметром, возможно, что оно меньше 12 В.

Более тщательный контроль этого узла предполагает:

• Красный провод мультиметра подсоединяется к плюсу втягивающего реле, а черный – на массу автомашины. Если реле исправное, то при включении ключа зажигания на дисплее прибора высветятся 12 В и будут слышны щелчки.
• Целостность щеток можно проверить лампочкой 12 В, если соединить ее напрямую с держателем и массой щеток. В случае загорания лампочки – щетки не в порядке и требуют замены.
• Исправность обмотки якоря можно прозвонить мультиметром, чтобы измерить величину сопротивления «корпус-обмотка». Для этого прибор переводится в режим омметра, и проверяемый участок цепи подсоединяется к его выходным клеммам. При исправной обмотке величина ее сопротивления будет нулевой.

О том, как пользоваться мультиметром, рассказывается в многочисленных видео в интернете.

Руководство по проверке

Устройство можно проверить, не снимая его с машины. Снятие выполняется при серьезных поломках. Для диагностики не потребуется специальных знаний. Проверяется устройство в несколько этапов. Самое главное — проверять толстыми проводами, на тонких работать не будет.

Этапы

Проверка стартера в сборе. Для этого нужно демонтировать устройство с машины и зажать его в тиски, надежно, но не сильно, чтобы не поломать. Затем необходимо замкнуть контактные болты, находящиеся с тыльной стороны, с помощью металлического предмета или куска проволоки. Если стартер рабочий, он начнет крутиться. В этом случае причина неисправности может быть в реле тяги.

Проверка на работоспособность тягового реле. Для этого нужно использовать провода с небольшим сопротивлением. Одним проводом нужно соединить положительную клемму на аккумуляторе и реле на массе, а вторым минусовую клемму на аккумуляторе и корпусом стартера. Если реле исправное, прозвучит характерный щелчок и якорь выдвинет шестеренку (автор видео — altevaa TV)

Проверяем якорь. Для этого нужно подать напряжение 12 В напрямую в обход тягового реле. Проверяем с помощью контрольной лампочки. Якорь подключается к питанию, а корпус устройства к лампочке. Если лампочка загорелась или искрит, значит, якорь имеет пробой и его нужно заменить.

Тестером следует измерить сопротивление между корпусом ротора и обмотками, оно должно составлять несколько миллионов Ом. Если сопротивление изоляции от 0 до 2 Ом, якорь неисправен и требует замены. Проверка межвиткового замыкания делается с помощью специального стенда для проверки генераторов.

Проверка устройства на стенде

Проверку щеток делают с помощью лампочки на 12 В, которую подключают к щеткодержателю и корпусу устройства. Светящаяся лампочка информирует о неисправности щеток. В этом случае их нужно заменить. Обмотка также проверяется лампочкой, только подключается обмотка и корпус.

Прозвонить электрическую сеть. С помощью контрольки можно прозвонить электрическую цепь, чтобы найти разрывы. Чтобы прозвонить элетросеть, необходимо включить зажигание.

Проверяем бендикс. Для проверки понадобится мягкая прокладка, чтобы защитить деталь от повреждения. Звездочку бендикса нужно зажать в тиски и провернуть муфту в одну и другую сторону. Если деталь исправна, муфта будет поворачиваться лишь в одну сторону. Если она проворачивается в другую сторону, это говорит о ее неисправности и необходимости замены. Могут быть изношены зубья, тогда бендикс нужно просто заменить.

Забоины в зубьях бендикса

При визуальном осмотре можно выявить следующие неисправности:

• обрывы обмотки;
• нарушение изоляции;
• износ пластин коллектора;
• дефекты поверхности коллектора и якоря в виде задиров, царапин, канавок и т.д.

Небольшие дефекты устраняются путем зачищения мелкозернистой наждачной бумагой или шлифованием. Если в результате этих действий якорь уменьшился в диаметре, ставятся прокладки. То же касается и коллектора. Если детали сильно изношены, их лучше заменить. Замена требуется, если неисправна межвитковая изоляция, изношены щетки и подшипники.

Научившись проверять устройство, которое запускает двигатель, своими руками, вы сможете сэкономить на посещении станции техобслуживания.

Если вы не знаете, как проверить стартер, не снимая его с машины, диагностику можно сделать на СТО, которые оборудованы специальным стендом для диагностики генераторов.

Извините, в настоящее время нет доступных опросов.
