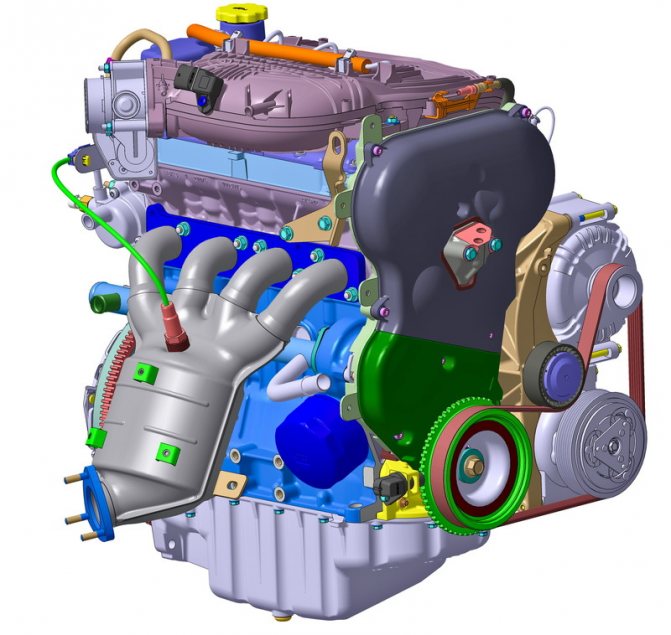

ГЦ
- Дроссельная заслонка — без механического привода.
- В головке блока цилиндров сделаны дополнительные масляные каналы к регулятору фаз. Облегченные клапаны — фирмы Mahle.
- Катколлектор поставляет российская компания Экоальянс. Диаметр входных каналов увеличен до 39 мм. Датчик кислорода несет эмблему Bosch.
- Коленчатый вал — с увеличенным радиусом кривошипа.
- Рабочий объем цилиндров прирос благодаря большему ходу поршней.
- Надежный водяной насос повышенной производительности закупают у корейской фирмы GMB.
- Впервые на двигателе ВАЗ установлен импортный маслонасос GMB повышенной производительности.
- Применен новый автомат натяжения зубчатого ремня — с двумя роликами, немецкой фирмы INA.
- Облегченная шатунно-поршневая группа — производства Federal Мogul.
- Топливная рампа — фирмы Continental. Форсунки — увеличенной производительности, факел распыла оптимизирован под рабочий процесс нового двигателя.
Двигатель объемом 1,8 л внешне не сильно отличается от нынешних вазовских шестнадцатиклапанников. Но это новый мотор, причем собственной разработки.
Основные параметры:
- рабочий объем — 1774 см³
- мощность — 122 л.с.
- крутящий момент — 170 Н·м при 3750 об/мин.
Новый мотор предназначен для моделей Веста, XRAY и Ларгус. На блоке цилиндров есть дополнительная площадка для нанесения серийного номера. Ее хорошо видно при продольной установке силового агрегата в моторном отсеке. Поняли намек? Официальной информации пока нет, но нетрудно догадаться, что речь идет о Ниве. Блок цилиндров унифицирован с применяемым на нынешних 1,6‑литровых двигателях ВАЗ‑21126, —21127 и —21129. Та же высота и тот же диаметр цилиндров. Отличия — в дополнительных каналах системы смазки, обеспечивающих работу регулятора фаз, и дополнительных каналах системы охлаждения.

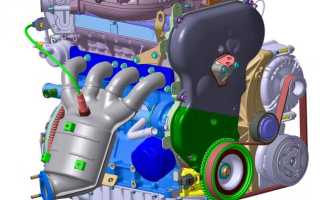

ГЦ1–9
Дроссельная заслонка — без механического привода. Мотор отвечает требованиям Евро‑5.
Дроссельная заслонка — без механического привода. Мотор отвечает требованиям Евро‑5.
Рабочий объем подняли путем увеличения хода поршня с 75,6 до 84,0 мм. Коленчатый вал — с увеличенным радиусом кривошипа и иными противовесами. Для снижения потерь на трение уменьшили с 47,8 до 43 мм диаметры шатунных шеек коленвала. Стали другими масляные каналы — так называемое сверление из шейки в шейку позволяет снизить себестоимость производства, а в масляных каналах остается меньше стружки и грязи. На торце вала нанесена метка классов коренных и шатунных шеек для точной подгонки вкладышей по диаметру, то есть для селективной сборки.
Гнет ли клапана 21179 двигатель 1,8л.?
Автовладельцы часто задаются этим вопросом. Ответ — ДА, двигатель 1,8л гнет клапана, впрочем как и абсолютно все современные автомобили.
За исключением мотора 21129. ДВС 21129 с конца 2018 года перестал загибать клапана при обрыве ремня ГРМ, за счет применения поршней с выемками.
Из-за облегчения поршневой и увеличения степени сжатия с целью выжать максимальную мощность автомобиля при гражданской эксплуатации, при клине ролика или помпы, а в следствии обрыва ремня ГРМ — крупный ремонт неизбежен на абсолютно любом современном автомобиле.
ГЦ1–8
В головке блока цилиндров сделаны дополнительные масляные каналы к регулятору фаз. Облегченные клапаны — фирмы Mahle.
В головке блока цилиндров сделаны дополнительные масляные каналы к регулятору фаз. Облегченные клапаны — фирмы Mahle.
Блок цилиндров и коленчатый вал производят на АВТОВАЗе. А вот облегченную шатунно-поршневую группу закупают у компании Federal Mogul — Восток (Тольятти). На юбку поршня нанесено графитовое покрытие, форма юбки откорректирована для увеличения пятна контакта. Кольца такие же, как на других моторах семейства, только маслосъемные имеют хромированное покрытие. Высота жарового пояса увеличена на 1,3 мм, и теперь так называемая компрессионная высота составляет 26,7 мм против 25,4 мм у моторов объемом 1,6 л. Плата за увеличение рабочего хода поршня при той же высоте блока — уменьшение длины шатуна с 133 до 128 мм. Нижняя головка шатуна выполнена по так называемой разрывной технологии — как и у нынешних 1,6‑литровых моторов.
Неисправности и ремонт двигателя Лада Веста 21129
В 2015 году была запущена в производство Lada Vesta и, глядя на характеристики, многие думали что под капотом старый . Так какой двигатель на Лада Веста? Это новый 21129 мотор, который является немного модифицированной версией мотора 21127. Он оснащается таким же чугунным блоком цилиндров, коленвалом с ходом поршня 75.6 мм, шатунами 133 мм и поршнями 82 мм. Под новый автомобиль, были изменены опоры 129 мотора. Головка блока цилиндров такая же, как на 21127 с аналогичным регулируемым впускным коллектором. Особенности двигателя ВАЗ 21129 и его отличия от 21127 следующие: — немного изменена система подачи воздуха. — 40 мм выхлопная система, зажата под нормы Евро-5. — блок управления двигателем М86. Это позволило улучшить экологические показатели до уровня Евро-5 и в то же время мощность Весты осталась на уровне 106 л.с., как на предшествующем движке. Как и прошлый мотор, двигатель 21129 гнет клапана. На Весте применен ременной привод ГРМ, замена ремня желательна каждые 90 тыс. км. В остальном это такой же приоровский 21127.
ГЦ1–6
Коленчатый вал — с увеличенным радиусом кривошипа. Рабочий объем цилиндров прирос благодаря большему ходу поршней.
Коленчатый вал — с увеличенным радиусом кривошипа. Рабочий объем цилиндров прирос благодаря большему ходу поршней.
Регулировка фаз потребовала модернизации системы смазки. Установлены коренные вкладыши с маслораздающей канавкой переменного сечения — для снижения расхода масла. Впервые на вазовском моторе появился маслонасос зарубежного производства — южнокорейский GMB. Производительность отечественных насосов составляет 34–38 л/мин при оборотах двигателя 6000 об/мин, а GMB выдает 54–60 литров. Корпус насоса алюминиевый, а не чугунный. Сечение маслозаборника, разумеется, увеличено. Алюминиевый поддон картера двигателя имеет фланец для сопряжения с картером сцепления, что повышает жесткость силового агрегата. Объем масляного картера — 4,4 л против 3,2 л у двигателя 1.6.
Водяной насос тоже корейский, с добротными подшипником и уплотнениями, гарантирующими надежность. Он лучше серийных вазовских: помимо прочего выше производительность. Пластиковый модуль впуска делает тольяттинская фирма Мотор-Супер. Газодинамические характеристики впускного тракта оптимизированы под новый мотор. Развитое оребрение модуля позволило уменьшить шум. Система управления двигателем работает не с показаниями массового расхода воздуха, а рассчитывает параметры через температуру и давление. Поэтому в модуле впуска есть гнездо для соответствующего датчика.
ГЦ2
Головка блока цилиндров. Распределительные валы сделаны в Корее. Хорошо видны задающий диск и датчик фаз, позволяющие отслеживать положение впускного вала.
Головка блока цилиндров. Распределительные валы сделаны в Корее. Хорошо видны задающий диск и датчик фаз, позволяющие отслеживать положение впускного вала.
Головка блока цилиндров — отечественного производства. В литье есть дополнительные каналы, по которым масло поступает к регулятору фаз, а также гнёзда для соленоида управления регулятором и датчика фаз. На впускном распределительном валу фиксируют задающий диск, отслеживающий его положение. Значительно переработана водяная рубашка для лучшего охлаждения камеры сгорания. Кроме того, снизили сопротивление прокачиванию жидкости. Газовые каналы доработали для лучшего наполнения цилиндров и интенсификации вихревого движения топливовоздушного заряда.
Распределительные валы южнокорейского производства поставляет компания Toyota Tsusho. Они полые внутри, а кулачки изготовлены методом порошковой металлургии. Такой распределительный вал существенно легче прежнего, чугунного. Клапаны фирмы Mahle тоже облегченные, со стержнями диаметром 5 мм. Сухари, направляющие, маслосъемные колпачки — соответствующего размера. Цель облегчения — снижение инерционности системы, что дает возможность с бóльшим ускорением открывать клапан.
ГБЦ
Не менее важная часть двигателя ВАЗ-21179, характеристики которого просто не позволяют верить в отечественное происхождение агрегата (а это так!), головка блока цилиндров также подверглась доработкам, хотя по своей сути переняла многие характеристики от базовой. Основная «фишка» — добавление дополнительного подвода масла в ГБЦ между первыми двумя цилиндрами (раньше таковой был один, находился он между 3-м и 4-м цилиндрами).
Не обошли стороной и охлаждение головки, создав абсолютно новую «водяную рубашку» для более эффективной работы системы. Ну и, конечно, изменения коснулись газовых каналов, которые были попросту разработаны с нуля, учитывая все требования экономичности.
Дополнительной и самой долгожданной опцией стала система изменяющихся фаз газораспределения, которая позволила добиться невероятных результатов в динамике двигателя. Кроме того, за счет данной системы удалось понизить расход топлива и повысить комфортность езды. Ведь практически при любом темпе движения система VVT позволит вовремя сорваться с места, придав необходимую прыткость агрегату.
ГЦ2–2
Распределительные валы сделаны в Корее. Хорошо видны задающий диск и датчик фаз, позволяющие отслеживать положение впускного вала.
Распределительные валы сделаны в Корее. Хорошо видны задающий диск и датчик фаз, позволяющие отслеживать положение впускного вала.
На впускном распределительном валу установлен механизм регулирования фаз гидравлического типа. Его конструкция традиционна, а вот размеры — под наш мотор. Поставщик — немецкая фирма INA. Валы приводит зубчатый ремень производства компании Continental. По заверениям заводских специалистов, он будет служить 180 000 км.
Новый мотор весит 99,3 кг. При испытаниях на стенде он продемонстрировал высокую топливную экономичность. В некоторых режимах — и вовсе рекордсмен среди вазовских двигателей! Ресурс — 220 000 км, но при заботливом отношении проходит до 400 тысяч. Еще одна радость для будущих покупателей: мотор можно заправлять бензином АИ‑92. Конечно, на 95-м мощностные показатели будут выше, но тут уж выбирать владельцу — экономить или «отжигать».
ГЦ2–3
Регулятор фаз (INA) и соленоид управления регулятором.
Регулятор фаз (INA) и соленоид управления регулятором.
Похоже, сдвинулись не только фазы в механизме газораспределения, но и отношение к потребителю. Кстати, потенциал нового мотора не исчерпан. Перспектива — второй регулятор фаз, теперь уже на валу выпускных клапанов. И на этом, уверен, развитие этого двигателя не закончится.
Разбираем новый 1,8-литровый двигатель ВАЗ-21179
Первые испытания
Весь 2009 год шло проектирование и доработка чертежей, а в августе были собраны первые опытные образцы ВАЗ-21179. Двигатели были переданы британцам на испытания, и через несколько месяцев те подтвердили все показатели проекта, после чего АвтоВАЗ начал доводку агрегата. Несмотря на успешность испытаний и желание быстрого запуска мотора в серию, проект несколько раз замораживали и вновь запускали. Причина крылась в смене правления автозавода и в некоторых материальных трудностях. Однако, неожиданно для всех, в феврале 2021 года двигатель ВАЗ-21179 пошел на конвейер и начал выпускаться серийно.
