Подача сигналов поворота предусмотрена пунктами 8.1 и 8.2 Правил дорожного движения. Включать поворотники надо не только перед поворотом и перестроением, но и перед началом движения или перед остановкой у края проезжей части. Несоблюдение этих правил может привести к ДТП, поэтому за невключение сигналов поворота предусмотрен штраф (статья 12.14 часть 1 КоАП РФ). Водитель должен следить за техническим состоянием системы указателей поворота. Для этого пригодится знание ее устройства.

Для чего нужны реле поворотов

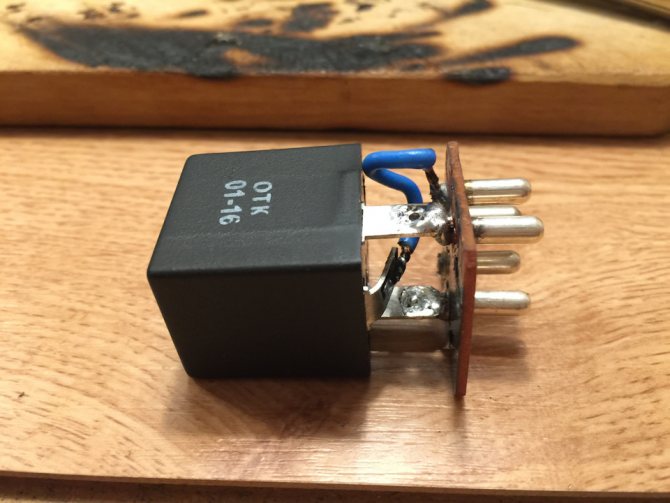

Реле поворотов, также именуемое реле-прерывателем, обеспечивают корректную работу указателей поворотов. В отличие от других световых приборов поворотники работают прерывисто, то есть мигают. Этим обеспечивается дополнительное внимание окружающих к намерению водителя транспортного средства совершить маневр: перестроиться в другую полосу, совершить поворот и т. д.

Прерывистую работу указателей поворотов и обеспечивает реле-прерыватель. Оно замыкает и размыкает электрическую цепь, благодаря чем лампы поворотников и мигают, привлекая внимание окружающих. Также реле-прерыватель дополнительно обеспечивает создание звукового щелчка, который напоминает водителю автомобиля о включенном переключателе поворотников. И последняя функция реле поворотов — работа аварийной сигнализации, поэтому в современных авто работа указателей поворотов и аварийки обеспечивается одним реле.

Отсутствие мигания указателей поворотов приравнивается к их неисправности, поэтому поломка реле не позволит водителю пройти техосмотр. Также некорректная работа поворотников расценивается как невыполнение требований ПДД о предупреждении других водителей о совершении маневра и может привести к штрафу со стороны ГИБДД в размере 500 рублей.

Регулируемое реле поворотов для светодиодных ламп

Самое Простое Электронное Реле Поворотов Своими Руками

Повороты и аварийка ВАЗ 2106. Определение неисправности

Доработка реле поворотов 495.3747 | Мастер Винтик. Всё своими руками!

В последнее время стало применение светодиодных автомобильных ламп. Они более долговечные и потребляют меньше тока. Последнее как раз и влияет на работу реле поворотов, изменяя его частоту. Периодичность работы реле привязана к сопротивлению нагрузки, то есть к установленным лампам. При увеличении сопротивления нагрузки, что именно и происходит при перегорании или размыкании одной из ламп реле начинает срабатывать наиболее часто. Тот же самый эффект наблюдается и при установке светодиодов в указатели поворотов, так как их потребляемая мощность меньше, а это значит сопротивление значительно больше.

Изучив материал данной статьи, вы сможете доработать штатное реле указателей поворотов для светодиодов, чтобы оно срабатывало с нужной вам периодичностью.

Прежде всего немного о штатном реле. Реле указателей поворотов 3 контактное о котором пойдет речь устанавливается на автомобили начиная с ВАЗ 2108 по настоящее время, то есть на ВАЗ 2109, 2110, 2111, 2112, Ладу Приору, Ладу Калину, автомобили ГАЗ. Маркировка 495.3747-ХХ.

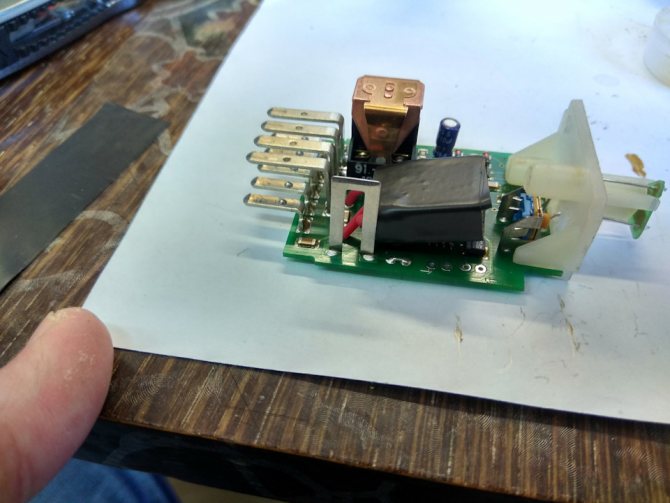

Для доработки реле необходимо будет вскрыть корпус. Для этого возьмите отвертку с плоским лезвием и снимите крышку корпуса оттягивая пластмассу защелок с двух противоположных сторон.

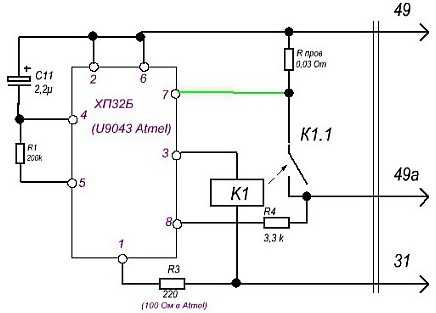

Теперь разберемся, что в этой схеме за что отвечает и как нам изменить работу чтобы при увеличенной нагрузки не изменилась частота срабатывания указателей поворотов. Первое это подключение. К выводу 31 подключается масса. 49а — вывод на лампы, 49 — вход «+» от выключателя указателя поворотов.

R3 — резистор ограничивающий ток на управляющую базу транзистора в микросхеме; R1 и С11 — именно эти радиоэлементы и отвечают за частоту выходного сигнала от ножки 3 микросхемы. От ножки 3 осуществляется питание обмоткой реле; Вывод 7 — тоже интересный вывод. Вывод контролирующий изменение сопротивления и соответственно напряжения на контакте 49 а. Именно он и дает команду микросхеме менять частоту при перегорании ламп. Микросхемы могут стоять не только указанные на схеме, но и например,КР1055ГП1Б и т.п. аналоги. Теперь представляя функциональное назначение элементов реле, нетрудно определиться с мерами по сохранению частоты срабатывания указателей поворотов при изменении их внутреннего сопротивления, то есть например при установке светодиодов.

Возможно изменить номинал емкости, увеличить его в два раза (заменив на конденсатор 4,7 мкФ вместо 2,2 мкФ — на фото емкость увеличена за счет параллельного подключения дополнительного конденсатора к штатному), но при этом наблюдается некорректная работа аварийной сигнализации.

Она будет работать с частотой в два раза ниже. Вариант с изменением сопротивления тоже не совсем удачен. Так как фактически здесь придется эмпирическим путем подбирать резистор ограничивающий ток на вывод 4, тоже не совсем удачный вариант.

Схема включения реле поворотов 495.3747

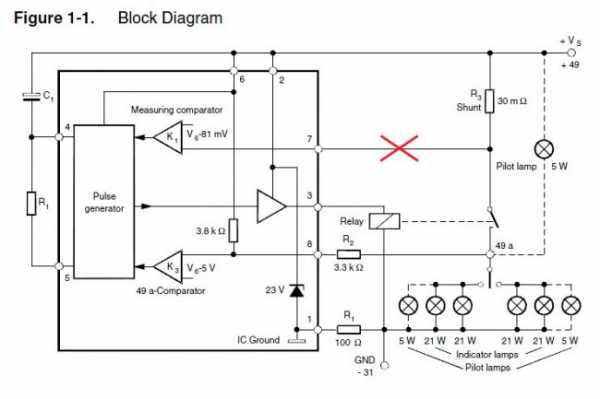

Остается последний и пожалуй наилучший выход. Фактически убрать контроль за сопротивлением нагрузки. Разрезав фольгу на печатной плате (красная линия) идущую к выводу 7 микросхемы мы получим устойчивое по частоте срабатывание указателей поворотов.

После этой переделки резистор R2 нужно уменьшить до 60 — 200 Ом.

Единственным недостатком такой доработки реле для светодиодов будет отсутствие за контролем перегоревших светодиодов, так как мы убрали фактически зависимость частоты от сопротивления нагрузки.

Использованы материалы сайта: autosecret.net

Как защитить кузов своего автомобиля от коррозии не переплачивая автомеханику.

Так как я заядлый автомобилист, меня интересует все что связанно с машинами. Перед каждым авто владельцем стоит задача защиты кузова автомобиля от коррозии. О таком оригинальном способе я читал и раньше, еще в начале прошлого века его использовали при защите корпусов кораблей. Но с коммерческим применением такой чудо технологии я столкнулся впервые. Читая рекламу в газетах я наткнулся на рекламу «Электрохимическая защита кузова автомобиля от коррозии», прочитав краткую статью я решил узнать поподробней в самом автосервисе. Подробнее…

Звуковой сигнализатор для автомобиля.

Звуковой сигнализатор автомобиля предназначен для дублирования двухтональным сигналом всех аварийных и «поворотной» контрольных ламп автомобиля, а также сигнализирования о превышении бортового напряжения свыше 17в.

Подробнее…

Способы отопления гаража

Очень удобно хранить машину в гараже. Особенно зимой — она лучше заводится, меньше происходит износ деталей и т.д. и т.п. Гараж — это хороший домик для вашего любимого авто

Принципы работы

Разнообразие реле поворотов достаточно велико, однако все они подразделяются на два основных вида:

• классические электромагнитно-тепловые реле;
• электронные реле.

Электромагнитно-тепловые реле считаются устаревшими и ныне их можно встретить лишь на совсем старых автомобилях, например, классических «Жигулях». Реле такого типа состоят из сердечника с медной обмоткой. В верхней части сердечника располагаются две контактные группы, в боковинах — металлические якорьки. Конструкция помещается в металлический корпус, в нижнюю часть которого выводятся контакты для подключения в сеть.

При включении переключателя поворота сеть замыкается — лампа не горит. Затем один из якорьков под воздействием нихромовой струны в сердечнике выпрямляется и замыкает контакты. После этого ток начинает течь по обходной схеме, а лампа загорается в полную силу. Щелчок поворотников обеспечивается ударом металлического якорька по контактам.

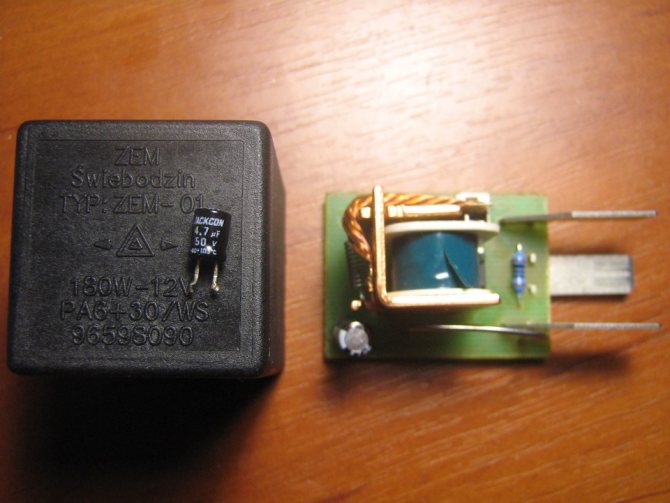

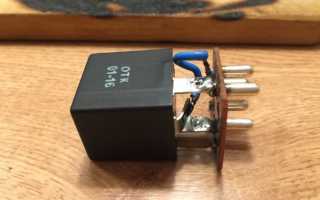

Электронное реле состоит из двух основных частей: классического электромагнитного реле и электронного ключа, обеспечивающего частоту срабатывания реле. В реле подобного типа принцип работы нихромовой струны, обеспечивающей замыкание контактов, возложен на отдельную монтажную плату (ключ). В остальном схема работы схожа: протекающий ток замыкает контакты, после чего загораются лампы указателей и лампочка на приборной панели. Прерывание тока приводит к опусканию якорька и размыканию контактов — лампы указателей гаснут. Характерный щелчок также обеспечивается ударом якорька о контакты.

Назначение электромагнитного реле

В современных автомобилях устройства коммутации играют огромную роль. Во-первых, они позволяют от органов управления отвести высокий ток. Во-вторых, с их помощью можно провести включение и отключение любой нагрузки. Благодаря тому, что ток потребления обмотки крайне мал, на выключателях не образуется нагар, так как не возникает искрового промежутка. Для включения мощного потребителя необходимо только, чтобы пластина с контактами притянулась к сердечнику. Почти такой же принцип и заложен в работе реле указателей поворота.

Для того чтобы понять преимущества, достаточно взглянуть на работу какого-либо устройства с прямой коммутацией при помощи кнопки. Контакты ее замыкаются путем нажатия, а так как мощность потребителя высокая, то при приближении их друг к другу, происходит появление искры. Металл от нее покрывается нагаром, а при протекании слишком больших токов способен даже расплавить его. В результате происходит разрушение выключателя – как контактной группы, так и пластикового корпуса. Выход из такой ситуации – применение дугогасительной решетки, но себестоимость устройства увеличится из-за этого.

Причины неисправностей

Неисправности реле поворотов обычно связаны с нарушением электромагнитной проходимости в самом реле. Причиной могут скрываться в подгорании или замыкании контактов, вздувшихся конденсаторах, выходе из строя электронной схемы и т. д. Обычно причину выхода из строя реле можно опознать по характерным проявлениям неисправности.

1. В том случае, если поворотники горят постоянно и не мигают, то, вероятнее всего, причиной неисправности является поломка электромагнитной части реле. Чаще всего в этом виновато замыкание контактов из-за их подгорания.
2. Нехарактерное мигание указателей поворотов (слишком частое или слишком редкое) также может быть связано с реле поворотов. Однако в этом случае можно искать проблему и в других местах. Возможные причины такого поведения указателей могут крыться в окислении патрона или цоколя ламп либо обрыве провода, идущего к лампам. Также такое явление часто встречается после замены стандартных ламп накаливания в указателях поворотов на светодиоды. Если ни одна из этих возможных причин не подтвердится, то, вероятнее всего, поломка все же кроется в реле.
3. Еще один вариант некорректной работы реле поворотов проявляется в том, что лампы указателей не горят вовсе. Такое явление встречается в случае сгорания контактов реле. Однако такое проявление неисправности характерно и для других поломок: перегоревшем предохранителе, обрыве цепи либо сломанном переключателе поворотов.

Если не работают повторители поворотников …

Как бы ни были надежны устройства, отвечающие за контрольные осветительных приборов, но и они лишены совершенства. Неисправности все равно случаются, и при некоторых обстоятельствах последствия будут неутешительными. Поэтому надо весьма внимательно относиться к малейшей поломке, особенно связанной с приборами внешней сигнализации.

Неисправность устройства контроля осветительных приборов

Узнать об отказе можно по характерным признакам: как уже говорилось, это постоянно горящая контрольная лампа на панели приборов, отсутствие характерных пощелкиваний при включении поворотников. Алгоритм действий известен любому водителю: сначала проверяются предохранители, потом наличие тока в цепи, и, наконец, проводится проверка самого реле. Последняя тенденция в автомобилестроении – это поворотники, встроенные в боковые зеркала заднего вида.

Хоть они и выполняют дублирующую роль, служат дополнением к другим сигнализаторам направления движения, но их «молчание» тоже довольно неприятно. В редких случаях, когда лампочки не горят, стоит также проверить электроцепь, удостоверившись, что провода, ведущие к зеркалам, не перетерлись. Даже знакомые с электроникой автолюбители не берутся ремонтировать это устройство. Прерыватель – не такое уж дорогое удовольствие, а потому его замена будет наиболее приемлемым действием в случае отказа.

Поворотники. Как диагностировать неисправность.

Самостоятельный ремонт

Ремонт вышедшего из строя реле поворотников обычно заключается в замене детали. Ее стоимость не настолько велика, чтобы осваивать курс радиоэлектроники и пытаться отремонтировать вышедшее из строя реле. Само реле поворотов находится в блоке реле и предохранителей, обычно он располагается под передней панелью автомобиля. В некоторых моделях автомобилей реле поворотов вынесено в отдельный разъем.

Замена реле не представляет собой ничего сложного. Для этого нужно определить его точное месторасположение (можно найти в мануале к конкретной модели автомобиля или подсмотреть схему в интернете). Сломанное реле демонтируется, а новое устанавливается в релейный блок или в отдельный разъем. Напряжение нового блока должна соответствовать питанию электросети автомобиля (12 или 24 вольт).

Для тех, кто все же предпочитает самостоятельный ремонт, можно дать несколько советов. Если у реле подгорели контакты, то можно попробовать их зачистить, однако такой меры вряд ли хватит надолго. Также нужно подпаять оборванные контакты, если имеются подобного типа повреждения. Если имеются трещины в силовых выводах реле, то их также нужно подпаять. Потерявшие емкость или вздувшиеся конденсаторы следует заменить на новые.

Естественно, для подобного ремонта необходимо иметь паяльник и уметь им пользоваться. Ремонт реле в этом случае ничем не отличается от ремонта любой радиоэлектронной детали. Понадобятся флюс и припой, также при замене конденсаторов необходимо не забывать о правильной полярности.

Как работает электромагнитное реле указателей поворота?

В стандартных прерывателях имеется четыре вывода – два для подключения питания обмотки, два для соединения с нагрузкой. Последние могут быть как нормально разомкнутыми, так и нормально замкнутыми. Иногда в автомобилях применяются коммутирующие устройства, в которых присутствуют и замкнутые, и разомкнутые контакты.

Но реле, используемое в схеме управления сигнализаторами поворотов, действуют по другому принципу. В основе либо биметаллическая пластина, либо электронный мультивибратор, который задает «темп» лампам накаливания. При изменении питающего напряжения или нагрузки происходит сбой, пауза между вспышками уменьшается. Это позволяет диагностировать исправность всех ламп по частоте моргания контрольной, установленной в приборной панели.

Второй способ включения реле

Хорош он тем, что можно использовать кнопки без фиксаторов. Также допускается использование герконов (для замыкания контактов достаточно поднести постоянный магнит). Такая схема хороша тем, что нагрузка работает до тех пор, пока на обмотку реле подается напряжение. Идеально подойдет для самодельной противоугонной системы, но реле поворотов ВАЗ на ней реализовать не получится. Нужно применить один элемент – полупроводниковый диод.

Схема запитывается от замка зажигания. А если конкретнее, то от провода, на котором появляется постоянное напряжение при повороте ключа. Для реализации такой схемы диод устанавливается между выводами контактной группы. Анод – к штекеру, идущему на нагрузку, катод – к плюсовому выводу обмотки и источнику питания системы через геркон. Что касается полупроводников, то следует выбирать германиевые для этой цели. Зарубежные аналоги обозначаются 1N4007, где 1N – это тип полупроводника (в данном случае германий). 2N – это кремниевые приборы.
