Сведения о текущей скорости движения на бортовой компьютер Лады «Гранта» поступают с электронного датчика. Датчик скорости Лада «Гранта» установлен на коробке переключения передач. Несмотря на простое устройство, эта деталь крайне важна для правильной работы электронного блока управления двигателем. Вместе с остальными шестью датчиками (температуры, фаз, положения коленвала, расхода воздуха, детонации, содержания кислорода) он формирует данные, необходимые для экономичной, безопасной и надежной работы двигателя.

Принцип работы датчика скорости

Принцип работы ДС основан на эффекте Холла. Датчик скорости на Ладе «Гранте» считывает сведения о скорости вращения зубчатого колеса КПП, связанного с приводом колес. Для этого на колесе нанесена метка, которая при вращении вырабатывает в ДС электрический импульс. Исходя из частоты импульсов определяется скорость машины: чем быстрее крутится зубчатое колесо, тем быстрее движется автомобиль. Данные о скорости поступают в бортовой компьютер и выводятся на приборную панель.

Внимание: на моделях «Гранты», оборудованных АБС, датчик скорости на КПП отключен. Его функции выполняет датчик антиблокировочной системы.

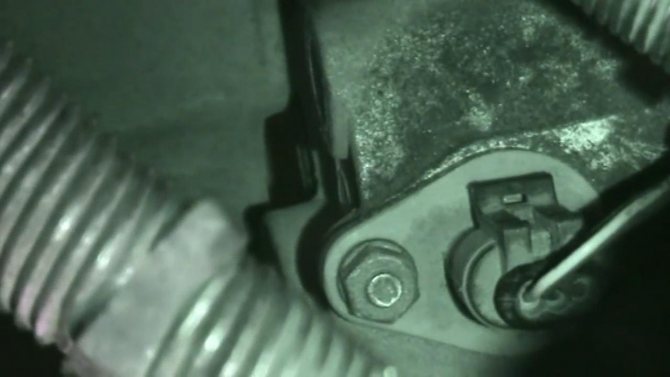

Где находится датчик скорости на Ладе Гранта и как его заменить

Пожалуй, далеко не каждый автолюбитель, владелец автомобиля Лада Гранта может ответить на вопрос: где расположен датчик скорости Гранта? Объясняется это несколькими причинами.

Прежде всего, датчик скорости Лада Гранта – довольно качественная и долговечная деталь, выходящая со строя довольно редко. Также само по себе изделие небольших размеров и заметить его из-под капота непрофессионалу сразу будет довольно проблематично. Поэтому, давайте все же выясним, датчик скорости Лада Гранта где находится?

Признаки неисправности датчика скорости

Неисправности датчика скорости Лады «Гранта» связаны с его расположением вблизи дорожного покрытия, что вызывает интенсивное воздействие воды, грязи, песка и реагентов, которыми посыпают дороги зимой. Неисправности датчика скорости проявляются следующим образом:

• при движении стрелка спидометра не отклоняется от начальной отметки или работает лишь периодически;
• показания спидометра сильно отличаются от реальной скорости;
• двигатель неустойчиво работает на холостом ходу;
• уменьшается тяга двигателя;
• растет расход топлива.

Последние три признака могут быть симптомом других неисправностей, например, поломки датчика кислорода. В этом случае ЭБУ двигателя неправильно определяет состав воздушно-топливной смеси.

Где находится датчик скорости на Ладе Гранта и как его заменить

Пожалуй, далеко не каждый автолюбитель, владелец автомобиля Лада Гранта может ответить на вопрос: где расположен датчик скорости Гранта? Объясняется это несколькими причинами.

Прежде всего, датчик скорости Лада Гранта – довольно качественная и долговечная деталь, выходящая со строя довольно редко. Также само по себе изделие небольших размеров и заметить его из-под капота непрофессионалу сразу будет довольно проблематично. Поэтому, давайте все же выясним, датчик скорости Лада Гранта где находится?

Проверка работоспособности датчика скорости

Учитывая, где находится датчик скорости Лада «Гранта», основные неисправности связанны с плохими контактами в электрической цепи или ее разрыву по причине окисления. Поэтому проверку датчика скорости следует начать с проверки состояния контактов. Для этого следует:

• отсоединить провода от датчика скорости;
• осмотреть контакты;
• очистить грязи и окислы (если имеются);

Внимание: провода возле штекера датчика скорости имеют изгиб, поэтому в этом месте может перетираться изоляция, что приводит к короткому замыканию.

• измерить сопротивление цепи заземления датчика (норма – 1 Ом);
• устранить проблемы в цепи заземления (при наличии таковых);
• проверить наличие напряжения питания на датчике.

Если электрические цепи исправны, неисправность кроется в самом датчике скорости. При подключенном питании (12В) напряжение на выводе должно быть в пределах 0,5-10 вольт.

Код ошибки неисправности датчика скорости на Ладе Гранта: Р0500. Неисправный датчик скорости Лада «Гранта» не предполагает возможности ремонта и требует замены.

Что необходимо для замены датчика скорости Лада «Гранта»

Чтобы поменять датчик скорости, из инструмента понадобятся лишь отвертка и ключ на 10. Лучше использовать не гаечный ключ, а головку с удлинителем и трещоткой. Также необходим новый датчик скорости.

Расположение датчиков

Где находится и как найти тот или иной регулятор на Гранте, Приоре, Весте или Ларгусе? По факту расположение устройств на этих моделях авто идентичное. Ниже приведена схема с обозначением всех устройств.

ДТОЖ

Датчик температуры охлаждающей жидкости необходим для замера температуры антифриза в системе охлаждения. В соответствии с данными от регулятора температуры на Гранту блок управления производит регулировку частоты вращения коленчатого вала, корректирует состав горючей смеси, а также угол опережения зажигания.

Как показывает практика, такое устройство редко выходит из строя, но в некоторых случаях может выдавать неверные показания. Расположенный в моторном отсеке, в частности, в крышке термостата, контроллер имеет свои «болезни». У основания разъема может перетираться проводка, в результате чего потребуется замена ДТОЖ.

ДМРВ

Контроллер массового расхода воздуха находится за воздушным фильтрующим элементом силового агрегата, он также часто называется расходомером. Основное предназначение устройства заключается в мониторинге объема воздушного потока, который поступает в мотор транспортного средства. В соответствии с полученными данными бортовой компьютер определяет нужный объем бензина, который необходим для поддержки нормального соотношения воздуха и топлива.

ХХ

Является одним из регуляторов, предназначенных для мониторинга и контроля работы силового агрегата. Если устройство ломается, мотор сразу же начинает работать некорректно — он будет троить, снизится мощность. В свою очередь, стрелка на тахометре будет резко прыгать от одного значения к другому. Сам элемент находится на дросселе, в частности, на его нижней части. Чтобы добраться до него, необходимо освободить дроссельную заслонку от патрубков, в общей сложности их четыре.

Чтобы заменить и поставить новый РХХ, нужно будет отключить проводку от самого регулятора, а также контроллера . Более подробная инструкция по замене контроллера своими руками приведена на видео ниже (автор ролика — канал В гараже у Сандро).

Света

Что касается , то он установлен в одном корпусе с регулятором дождя. Его предназначение заключается в активации и отключении освещения, основываясь на текущем состоянии. К примеру, если на улице стемнеет или вы заедите в гараж или плохо освещенный тоннель, то устройство должно автоматически включить фары вместе с габаритными огнями. Сам по себе контроллер является не пригодным к ремонту, поэтому при выходе из строя единственным вариантом будет его замена.

Сцепления и тормоза

Датчик сцепления позволяет определить положение педали. Когда педаль не выжата, регулятор выключает корректировку нагрузки на силовой агрегат. Устройство расположено в педальном узле, там же, где находится датчик тормоза.

Принцип функционирования последнего довольно простой:

• когда педаль отпущена, шток располагается внутри и зажимает плавающий контакт к верхней части;
• при выжатой педали шток зажимает контакт уже к нижней части группы.

Как показывает практика, одной из основных проблем этого контроллера является низкокачественное выполнение самого контакта. Он может просто зацепиться за пружину, в конечном итоге на блок управления будет поступать импульс о включении тормоза.

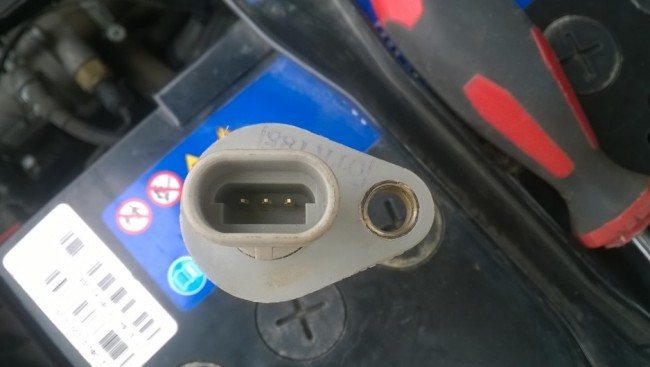

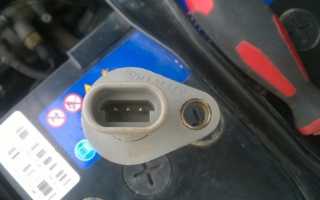

Замена датчика скорости Лада «Гранта»

Перед тем, как менять датчик скорости, необходимо проверить что зажигание выключено. Также желательно отключить «массу» от аккумулятора – это полностью обезопасит от короткого замыкания. Датчик установлен на КПП в достаточно труднодоступном месте, поэтому для облегчения доступа следует снять воздуховод (патрубок), идущий от фильтра к дросселю. Порядок замены следующий:

• отсоединить штекер, отогнув пластиковую защелку и потянув ДС на себя;
• ключом на 10 выкрутить болт, крепящий датчик к КПП;
• поддеть отверткой и извлечь датчик скорости;
• установить новый ДС;
• затянуть болт крепления;
• подключить штекер;
• установить на место воздуховод и подключить провод «массы» к аккумулятору.

Остается лишь проверить работоспособность датчика, сделав пробный выезд.

Лада Гранта. Замена датчика скорости. Ошибка 1-Р0500.

Как определить, что неисправен именно ДС

Принцип работы датчика скорости состоит в следующем: на зубчатом колесе коробки передач есть определенная метка, вырабатывающая с помощью ДС импульс при вращении колеса. Скорость автомобиля определяется исходя из частоты получаемых импульсов. С увеличением частоты увеличивается скорость движения машины. Сигнал с датчика скорости, как и со множества других, выводится на панель приборов.

Тот факт, что ДС на Ладе Гранта расположен низко, говорит о сильном воздействии на него воды, песка и грязи. Это основная причина выхода его из строя. О том, что отвечающий за скорость автомобиля Лада Гранта датчик неисправен, свидетельствуют следующие симптомы:

• стрелка спидометра лежит на нуле во время движения или работает не всегда;
• неустойчивая работа на холостом ходу;
• не соответствуют действительности показания спидометра;
• увеличивается расход топлива;
• снижается тяга двигателя.

Обратите внимание, что неустойчивая работа двигателя на холостых оборотах и увеличение расхода топлива могут быть и вследствие неисправности датчика кислорода Лада Гранта, который состоит из двух приборов: управляющего катколлектора, расположенного в верхней части, и диагностического, установленного в катколлекторе за нейтрализатором. Они функционируют по одному и тому же принципу и взаимозаменяемы. Управляющий датчик кислорода следит за корректировкой состава воздушной смеси для подачи на форсунки. Диагностический датчик кислорода сигнализирует о наличии кислорода в отработавших газах после нейтрализатора.

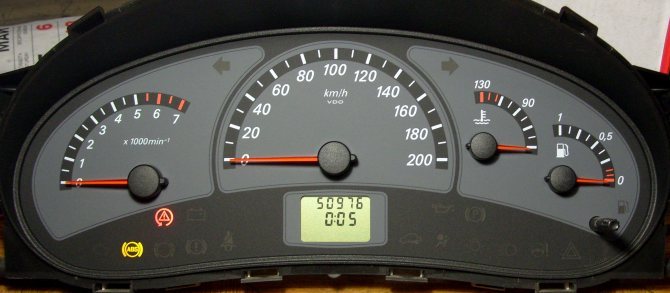

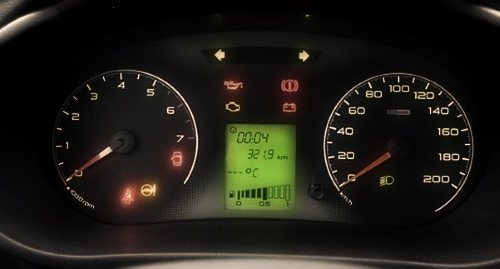

Временами не работает спидометр на гранте

Как выявить неисправность

Поломка такого важного элемента сразу дает о себе знать.

Выход из строя спидометра можно предположить, если:

• во время движения стрелка прибора иногда или постоянно лежит на нуле;
• наблюдается неустойчивая работа в режиме холостого хода;
• заметно снизилась тяга двигателя;
• спидометр функционирует, но его показания не соответствуют действительности;
• горит сигнальная лампочка, которая говорит о необходимости проверки мотора;
• увеличился расход топлива.

Причины

Прежде чем приступать к ремонту, необходимо определить, почему не работает спидометр. Все действия по ремонту будут зависеть от причины поломки.
Одной из наиболее частых причин поломки спидометра является разрыв тросика. Такую поломку легко выявить – стальные концы тросика при движении авто касаются оболочки. Из-за этого в районе щитка раздается характерный звук.

Еще одной причиной неисправности могут быть перегоревшие предохранители. Плохие контактные соединения тоже способны привести к поломке спидометра. Возможно, причина несерьезная. Например, сломанная стрелка также может искажать показания либо совсем не давать их. В таком случае достаточно лишь заменить одну деталь.

Обратите внимание, что из-за особенности расположения спидометра у данной модели автомобиля Лада причиной выхода из строя часто становятся вода или грязь, попавшие в него. В таком случае если повреждения не слишком сильные, достаточно будет просушить и почистить его.

Характеристика датчиков

Скорости

Датчик скорости Лада Гранта расположен на корпусе КПП. Этот регулятор напрямую связан с передачей данных о том, с какой скоростью движется транспортное средство, как машина работает на холостом ходу и на каком режиме расхода бензина она едет.
