Гашение вибрации, которая исходит от мотора – это основная роль подушки крепления двигателя. Резинометаллическая конструкция, которую составляют толстая каучуковая прослойка и стальной корпус. Подушку еще называют опорой силового агрегата, а из-за схожести формы, иногда встречается название «гитара». Чаще всего под капотом их три, и они помимо повышения комфорта при езде, защищают силовую установку от толчков и ударов во время движения по нашим дорогам.

Изначально, опоры были металлическими, с их помощью жестко фиксировали мотор к кузову, однако со временем, с целью повышения упругости крепления, а также обеспечения эластичности подвеске, были добавлены резиновые вставки. Именно такой вид они имеют и сегодня.

Особенности креплений разных двигателей

В зависимости от автомобиля и технологических его особенностей, силовая установка может иметь от трех до пяти подушек. Функция опор заключается в гашении вибрации на холостых оборотах, а также во время выхода мотора на максимальный уровень нагрузки.

На автомобилях ВАЗ 2110, как правило, устанавливаются резинометаллические подушки. Причем их количество напрямую зависит от количества клапанов: для 8-клапанных предусмотрено 3 подушки (две по бокам и одна сзади), а для 16-клаппаных «десяток» – 4 (две боковых и 2 спереди: сверху и снизу).

В электромобилях, крепления электродвигателей представляют собой три бюджетных подушки – левая, правая и центральная. На всех машинах на электрической тяге их количество одинаково.

На автомобилях КамАЗ двигатель крепится на четырех опорах: по две спереди и сзади. Передние опоры состоят из 2-х кронштейнов и резиновой подушки. Один кронштейн прикрепляется к крышке блока, а второй к лонжерону рамы. Кронштейны левой и правой опор соединен стяжкой.

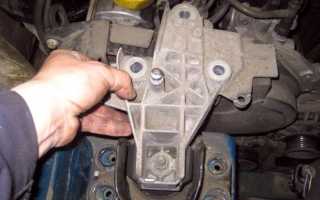

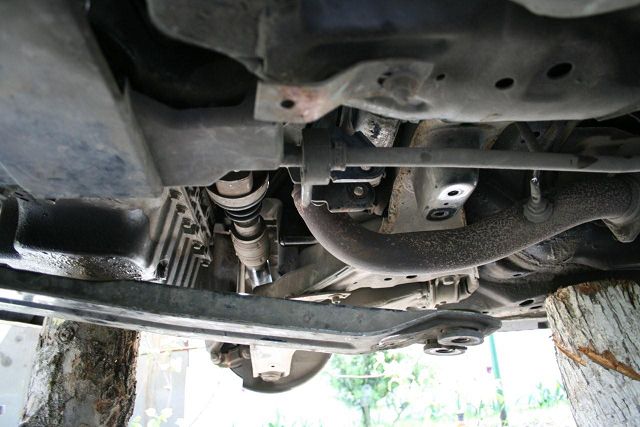

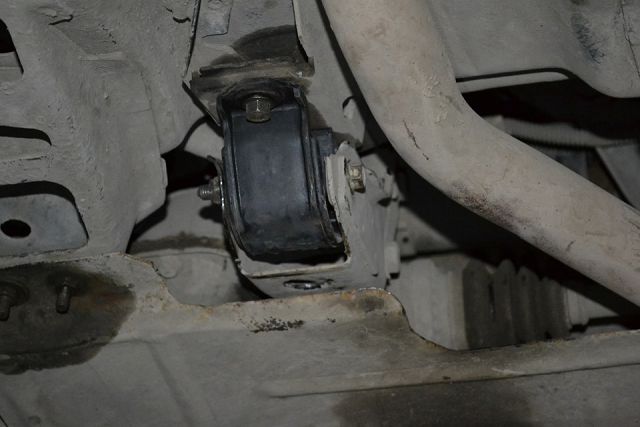

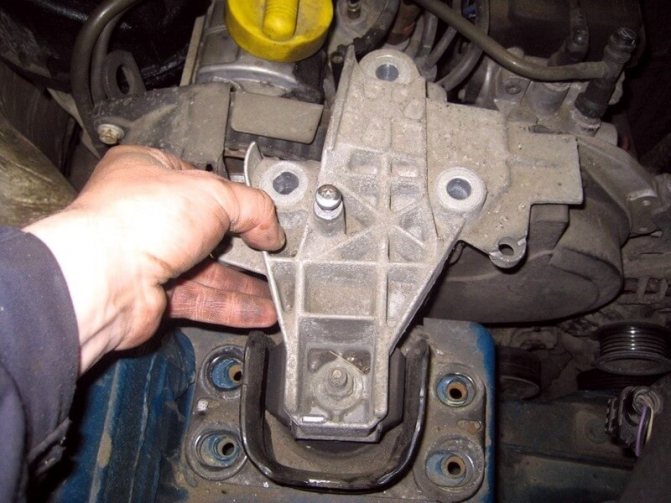

На двигателях Рено Логан крепления внешне напоминают гитару, выполненную из резины с металлическими вставками. Подушек в Логанах три – по бокам и снизу. Причем нижнюю не так просто и обнаружить, поэтому ее часто путают с другими деталями. Чтобы ее разглядеть, необходимо поднять автомобиль либо спуститься в смотровую яму.

Опоры двигателя ваз 2110 8-клапанные и ваз 2112 16-клапанные

Одна из причин неустойчивой работы двигателя — порванная подушка двигателя (серьга)

Гидравлическая опора. Что это? И из чего состоит

Подушка двигателя

Основным предназначением опоры двигателя является компенсация вибрационных и колебательных движений, передаваемых работающим механизмом кузову автомобиля. Без нее невозможна комфортная поездка, процесс будет напоминать полет на старом «кукурузнике».

Следует отметить, что подушка двигателя представляет собой специальную прокладку, отделяющую мотор от элементов кузова. Старые советские легковые машины оснащались таким изделием, выполненным из цельного отрезка резины, дополненного крепежными деталями на противолежащих сторонах. К тому же, к выпуску автомобилей с передним приводом производители приступили только в 1985 году.

Сегодня опора двигателя — это чаще всего резинометаллическая прокладка. Существуют и гидравлические изделия, но благодаря ощутимой стоимости их применяют лишь для дорогих машин.

Устройство и назначение опор двигателя

Как уже было сказано, подушки (они же крепления защиты) двигателя, гасят вибрацию во время его работы, а также надежно фиксируют мотор. Название «подушка» получено не случайно, поскольку ее назначение имеет полное соответствие с ним. Если заглянуть в толковый словарь Ожегова, описание слова «подушка» звучит так: опора чего-нибудь, принимающая на себя давление механизма. Основная задача установки опор – это надежное крепление и сведение до минимума каких-либо смещений во время работы. Кроме того, благодаря подушкам и кронштейнам крепления, двигатель изолируется от остальных кузовных деталей, что придает автомобилю комфортные условия во время движения.

Крепления двигателя бывают:

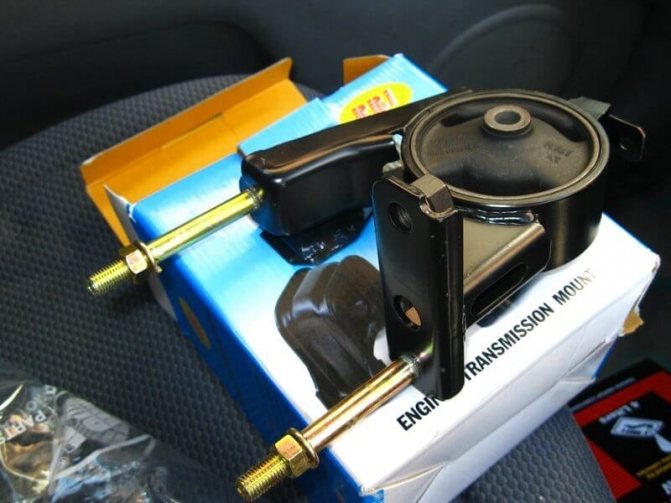

1. Резинометаллические. Две пластины из металла с резиновой подушкой между ними. Этот вид является самым распространенным и бюджетным.
2. Гидравлические. Такая конструкция является более прогрессивной. Они способны подстраиваться под различные показатели оборотов мотора, эффективно гасят его дребезжание, как на высоких, так и на малых скоростях. Гидравлическая подушка – это две камеры, а между ними мембрана. Камеры заполняются антифризом, в более дорогих вариантах – специальной жидкостью. Мембрана гасит незначительные колебания (холостой либо малый ход). Скоростное дребезжание устраняется жидкостью. Даже самая сильная вибрация не повлияет на работу мотора из-за давления в камерах, которое меняется и перемещает жидкость для повышения жесткости опоры.

В отличие от резинометаллических, гидравлические подушки бывают трех подвидов:

• механические – самые простые, однако отлично справляющиеся со своими функциями;
• электронные – более дорогие, автоматически изменяют характеристики жидкости для более эффективного выполнения своих задач;
• динамические – самые дорогие подушки, в которых используется магнитная жидкость (металлизированная), меняющая вязкость из-за воздействия магнитного поля и прекрасно адаптирующая опоры в зависимости от условий эксплуатации.

Самостоятельная замена опор двигателя

Для того, чтобы содержать свой автомобиль в идеальном порядке, необходимо регулярно проверять техническое состояние. Поскольку поломка одной детали способна вывести из строя весь дорогостоящий агрегат, необходимо своевременно заменять неисправный механизм.

Предлагаем вам подробную инструкцию, как поменять непригодные подушки двигателя своими руками:

1. обесточив аккумулятор снятием клемм, автомобиль приподнимают на достаточную высоту для обеспечения комфортного доступа к мотору. После применения домкрата машину надежно фиксируют деревянными брусками;
2. используя то же подъемное устройство, поднимают мотор, освобождая от нагрузки требуемую деталь;
3. крепление подушек двигателя осуществляется определенным количеством болтов, которые надлежит снять, предварительно раскрутив;
4. после удаления негодной детали, новая запчасть устанавливается на подходящее место. Крепежными элементами в виде болтов надежно фиксируют гидроопору двигателя. Следует отметить, что работающий мотор во время затягивания крепежа позволит обезопасить автомобиль от последующей чрезмерной вибрации;
5. завершение установки подушки опоры двигателя сопровождается возвращением на положенные места всех демонтированных деталей.

Отдельно отметим, что все предложенные манипуляции рекомендуется выполнять в паре с помощником. Постороннее участие потребуется для направления рычагом двигателя во время установки опоры на требуемое место.

Осмотр и замена верхней подушки является достаточно простым процессом. Доступность манипуляций обеспечивается возможностью обойтись без ямы. Кроме того, необязательно поднимать автомобиль.

Признаки выхода из строя подушек двигателя

Усиление вибрации мотора говорит о том, что необходимо обратить внимание на состояние опор. При нормальном режиме работы двигателя появляется усиливающееся дребезжание кузова, начинают вибрировать рулевая рейка, панель управления и педали. Это и есть признаки того, что подушки пришли в негодность.

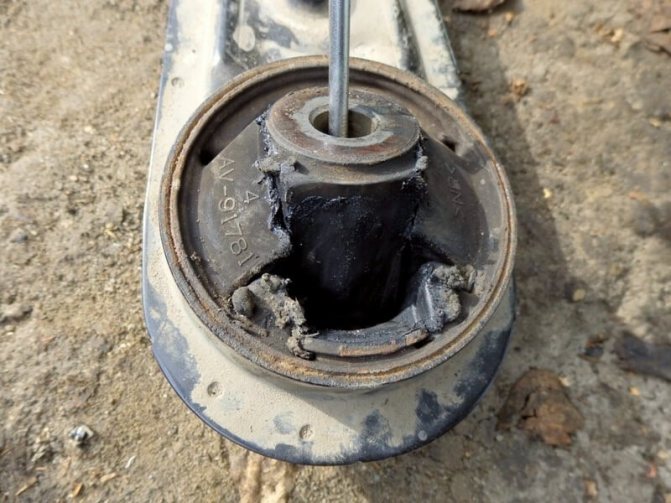

Пик вибрации, как правило, приходится на период запуска и выключения двигателя. Если резиновые подушки износились полностью, не исключено появление стука, который вызван тем, что элементы мотора соприкасаются с опорами.

Для подтверждения догадки об износе подушек, необходимо запустить двигатель, открыть капот и провести визуальный осмотр мотора и его опор, а также определить степень вибрации путем прикладывания к двигателю ладони.

Причины выхода из строя опор могут быть следующие:

• выработка ресурса;
• механические и другие воздействия (к примеру, химически активных веществ и жидкостей);
• влияние температурных перепадов;
• потеря эластичности в связи со «старением» резины;

Что такое подушки (опора) для двигателя и для чего они нужны

Подушки (опора) для двигателя это специальные приспособления, которые поддерживают силовой агрегат и предназначены для увеличения строка его службы. Проще говоря, подушки это элементы, которые не дают двигателю болтаться в разные стороны.

Представьте себе такую ситуацию, Вы завели двигатель, а он рычит, бурчит и издает очень странные звуки, которые не то что раздражают Вас, можно сказать выводят с равновесия. При езде звуки увеличиваются, и Вы начинаете понимать, что что-то с Вашей машиной уже не так.

Это все виноваты подушки двигателя. Если они вышли из строя, то Ваш двигатель, скорее всего, просто плохо закреплен и во время езды болтается под капотом. Да, это грубо говоря, но вполне понятно и ясно.

Подушка двигателя Mazda 6.mp4

Что же такое, эти самые «подушки»? Это опоры, предназначены для правильного и стойкого поддерживания двигателя Вашего автомобиля. Выход из строя хотя бы одной подушки очень негативно сказывается на работе всего двигателя и езды машины. Поездка будет очень шумной, а если контакт двигателя с кузовом будет жесткий, то вскоре Вы будете обладателем металлолома.

В таком случае, если Вы услышали звуки, похожие на поломку подушек, Вам нужно срочно ехать в центр сервисного обслуживания, где нужно показать автомобиль мастерам, которые обслужат Вашу машину, определят какие именно подушки сломались, есть ли трещины и многое другое, а после проведут ремонт и избавят Вас от множества проблем в будущем.

Проверить целостность опор Вы можете и сами. Для начала нужно открыть капот, завести двигатель автомобиля и поставить свою машину на ручник. После этого попытайтесь двинуться с места хотя бы на пару сантиметров.

Ах да, забыл сказать, обратитесь за помощью к еще одному человеку, который будет в это время наблюдать за состоянием двигателя под капотом. Самому Вам не определить. Если Ваш помощник скажет, что двигатель шатается, а может быть и бьется об капот, то это однозначно свидетельство тому, что опоры двигателя сломаны или почти сломаны. Нужно их срочно менять.

Подушки двигателя — важная деталь

Теперь поговорим о цене опоры для двигателя. Все зависит от того, какой у Вас автомобиль. Если он дорогой и новый, где каждая деталь стоит кучу денег, то следует Вас огорчить, замена подушек дело не дешевое. Если же у Вас поддержанный автомобиль, которому уже 5-10 лет, то средняя стоимость подушек составит 70-100 долларов США за штуку.

И запомните, если Вы хотите долго ездить на своем автомобиле и не знать никаких проблем, то Вам следует бережно к нему относиться, особенно, если Вы не хотите менять опоры для двигателя.

Трогаться лучше плавно, не стоит ездить по ямам и горбам, а разгоняться на убитой дороге и следовать принципу: ,,больше скорость, меньше ям» категорически запрещено. Удачи Вам на дороге и как можно меньше проблем с Вашим автомобилем.

Как поменять демпферные подушки двигателя ВАЗ 2110 и видео рабочих процессов

Рекомендации относительно ресурса работы подушек и времени их замены в принципе нет, однако если неисправность определена, то затягивать процесс замены не следует. Вибрация и ее последствия помимо ухудшения комфорта может негативно повлиять на работу коробки передач и непосредственно двигателя.

Прежде чем приступать к ремонту, необходимо определится с тем, что будет заменено: только ли подушка, либо опора в сборе. Если на металлической опоре повреждений не обнаружено, ее можно не трогать, а заменить только демпферную подушку.

Замена правой демпферной опоры

Правая опора ВАЗ 2110 меняется следующим образом:

1. Снять ремень генератора, слегка открутив крепежные болты (ключ на 13).
2. Ослабить натяжитель и его болт-фиксатор.
3. Поддомкратить машину с правой стороны до отрыва колеса от дорожного покрытия.
4. Снять крепеж опоры (ключ на 15).
5. Снять крепеж подушки к лонжерону и креплению (13-й ключ и головка на 17).
6. Снять кронштейн правой опоры и отложить в сторону.
7. Заменить подушку.
