Регулировка света фар на автомобиле ВАЗ 2114 и 2115

Езда в ночное время суток сопряжена с определённой опасностью, что объясняется отсутствием полноценного обзора дороги. В темноте хуже видны знаки, дорожная разметка, посторонние препятствия, а также существует опасность ослепления светом фонарей идущего навстречу транспорта. Регулировка фар ВАЗ 2114 и ВАЗ 2115 позволяет минимизировать риски дорожно-транспортного происшествия, связанного с плохой видимостью на дороге.

Фонари автомобиля не гарантируют полноценной видимости в темноте, если для этого их предварительно не настроить. Кроме этого, каждый хозяин машины обязан периодически проверять, насколько настройка фар отвечает требованиям правил дорожного движения. Также необходимо следить за их исправностью и состоянием оптики – отсутствием помутнений, трещин и царапин.

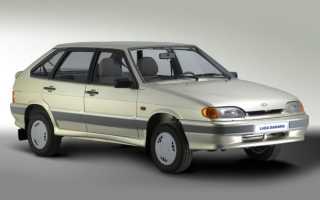

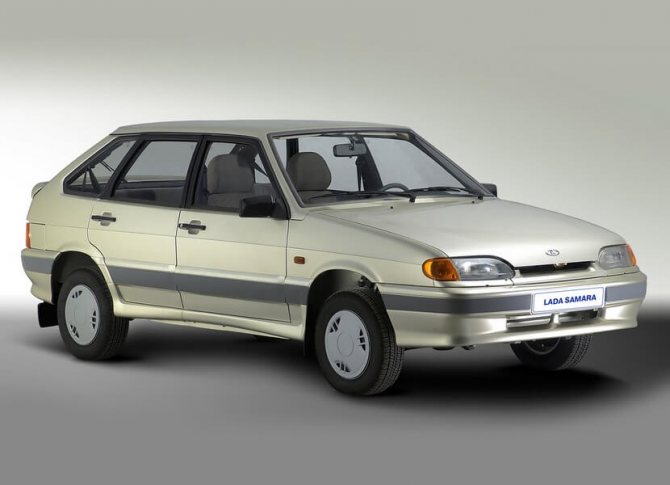

Автомобиль ВАЗ 2115

Регулировка света фар ВАЗ 2114 – это стандартная процедура, которую автомобилисты проходят на станции технического обслуживания или выполняют своими силами.

В первом случае они экономят время и нервные клетки, но услуги автосервиса стоят денег. Во втором случае появляется шанс сэкономить деньги, однако вам придётся в таком случае постараться и потратить собственное время и силы.

Блок-фара и обратная её сторона с регулировочными винтами

Корректор фар НА ВАЗ 2115, 2114 , 2110 , 2112 , 2109, 2199

Замена фары

Если состояние старых фар оставляет желать лучшего, либо вы просто хотите внести что-то новое во внешность своего автомобиля, тогда замена передних фар на ВАЗ 2114 может стать отличным решением.

Выполнять это на станции технического обслуживания вовсе не обязательно. Многие автовладельцы занимаются подобными вещами в гараже, без лишней помощи и финансовых затрат. На это большое количество времени тратить не придется, зато совсем скоро ваш железный конь обзаведется новыми, яркими оптическими приборами.

1. Для начала разберемся, как снять фару на ВАЗ 2114. Сперва требуется демонтировать переднюю решетку, а также снять сзади обшивку.
2. Теперь снимаются покрывные стекла и извлекаются цилиндры гидрокорректора фар ВАЗ 2114.
3. Бачок стеклоочистителя также можно снять, чтобы он не мешал в процессе работ.
4. Отсоедините клеммы от контактов аккумулятора.
5. Отключите от фар провода питания.
6. С помощью обычной крестообразной отвертки демонтируется корпус фар. Он держится на корпусе благодаря шурупу.
7. Со стороны моторного отсека откручиваются еще три гайки, которые держат корпус фар.
8. Теперь все крепежи демонтированы, что позволяет просто потянуть на себя старую фару и тем самым ее извлечь.
9. Теперь разомкните специальные защелки на фарах и уберите защитное стекло.
10. Установка нового комплекта осуществляется в обратной последовательности. Сложностей возникнуть не должно.

Важно проверить, в каком состоянии находятся элементы системы головного освещения. Возможно, потребуется замена стекла фары на ВАЗ 2114, либо полноценная смена всего блока. Это зависит непосредственно от того, к чему именно вы стремитесь.

Какие виды фонарей установлены на ВАЗ 2114

На автомобилях модели ВАЗ 2114 установлено три разновидности источников света:

Фонари ближнего света применяются практически постоянно – они предназначены для того, чтобы делать видимым путь на расстоянии 30-40 метров перед автомобилем. При этом пучок света формируется с таким расчётом, чтобы исключить вероятность ослепления водителей машин, едущих навстречу.

Ближний свет фар ВАЗ 2114 и 2115

Фонари дальнего освещения включают на время, чтобы дать возможность осветить путь на расстоянии 130-150 метров – их включают с целью увидеть знаки на дороге и разметку. В границах населённого пункта категорически запрещается использовать дальний свет – въезжая в жилую зону, водитель обязан переключиться на ближний свет. То же самое он обязан сделать в тот момент, когда заметил приближающийся транспорт, движущийся навстречу.

Противотуманные средства устанавливают с целью дать возможность рассмотреть дорогу в тёмное время суток при движении в тумане или в пелене мелкого дождя. Ближний или дальний свет фар, отражаясь от мелких блестящих водяных частиц, ослепляет водителя – чтобы этого избежать, отдельные источники освещения располагаются с таким расчётом, чтобы светить под границей дождя и тумана. Кроме того, в них установлены лампы, которые светят жёлтым, что также положительно влияет на видимость в условиях непогоды.

Противотуманные фары на Ваз 2114 и 2115

Виды тюнинга

Существует определенное количество способов изменить вид световых конструкций, которые выглядят довольно привлекательно. Это как внутренний, так и внешний тюнинг. Самый часто используемый вариант — ангельские глазки на ВАЗ 2114. Тюнинг значительно улучшает внешний вид и привлекает внимание окружающих. Выполнение производственного процесса самостоятельно принесет ценный опыт.

Тюнинг фар ВАЗ 2114 и тюнинг оптики ВАЗ 2115 подразумевает замену классических деталей, установленных заводом, на более мощные, или тонировку пленкой. Многие устанавливают ксенон. Это улучшает показатели освещения в темное время суток, но противоречит ПДД, поэтому монтаж таких лампочек возможен только на задние световые устройства. Допускается монтаж биксеоновых световых конструкций.

Как подготовиться к работе

Перед тем, как будет выполнена регулировка фар ВАЗ 2114, вы должны будете выполнить ряд подготовительных операций. Первым делом подготовьте автомобиль – для этого действуйте по следующему алгоритму:

• Накачайте колёса и проследите, чтобы давление воздуха в них было одинаковым.
• Проверьте, в каком состоянии находится подвеска.
• Заполните топливный бак по максимуму.
• Проследите, чтобы нагрузка на все четыре колеса распределялась равномерно.

Убедившись, что ваша машина полностью готова к работе, найдите равномерную десятиметровую площадку, которая упирается в чистую ровную стену. Стена понадобится, чтобы ставить обозначения и рисовать линии – поэтому позаботьтесь о наличии мела и малярного скотча.

САМОСТОЯТЕЛЬНЫЙ РЕМОНТ

При полном выходе из строя гидрокорректора все, что можно сделать – поменять его полностью на новый и все. Но если не работает гидрокорректор фар, то можно провести определенные манипуляции и точно выяснить в чем причина поломки, возможно, удастся вернуть им работоспособность не растрачиваясь на новые комплектующие.

Итак, если машина изменила свой угол наклона, а поменять направление светового пучка не получается, то работоспособность проверяется таким образом:

1. В первую очередь нужно внимательно осмотреть состояние всех трубочек и резинок. Даже малейшие подтеки недопустимы;
2. Если подтеканий не было найдено или их устранение не принесло результатов, то нужно изучить состояние каждого рабочего цилиндра. Чтобы настроить фары было удобнее нужно снять рабочие цилиндры с каждой фары. Потом замеряется ход каждого штока – в нормальных условиях он равен 6.5 – 7.5 мм;
3. Если и эти диагностические мероприятия не заставили гидрокорректор фар ВАЗ 2114 нормально работать, то поломка кроется в главном блоке, а тогда лучше просто заменить весь механизм на новый.

Первый способ регулировки

В автомобилях ВАЗ 2114 установлена штатная блок-фара, которая одновременно отвечает за дальний и ближний свет. Поэтому достаточно отрегулировать ближний свет – дальний сам собой станет в правильное положение. Регулировка противотуманных фар осуществляется отдельно.

Процедура настройки происходит по следующему принципу:

• Автомобиль выведите на найденную горизонтальную поверхность, которая была выбрана для настройки фонарей.
• Остановите машину непосредственно перед стеной.
• На стенке при помощи мела сделайте обозначения, которые будут отвечать центральной точке авто и центрам фонарей.
• Обозначьте расстояние от земли до каждой из фар.
• Отметьте расстояние от центральной оси машины до каждой из фар.
• На пять сантиметров ниже проведите линию.

Регулировка света фар при помощи стены

• Далее нужно отъехать и остановиться на расстоянии 7,5 м от стены.
• Соедините на чертеже точки центров фонарей одной прямой.
• Начертите через те же центры пару вертикальных линий;
• Начертите через центровую точку машины отрезок, параллельный земле.
• На этом расчерчивание считается завершённым – зажигайте близкий свет фар.
• Угол наклона фонарей должен совпасть с горизонтальной линией, а начало, где граница света будет подниматься, совместите с местом пересечения линий.
• Настраивайте фары посредством вращения пары винтов – вы их найдёте на задней панели в подкапотном пространстве. Луч должен располагаться несколько ниже обозначения точки фары на чертеже.

Направление светового потока

Недостаточность освещения может быть вызвана неотрегулированным положением фар. Причем когда-то регулировка могла быть правильной, но из-за случайного толчка (к примеру, зацеп бампером бордюра) она нарушилась. Поправить положение можно и самостоятельно, без оптических приборов.

Выбирается ровная стена, авто устанавливается на дистанции в 5 м от нее и стандартно грузится: бак должен быть полным, а в водительском кресле кто-то сидеть.

На стене делается разметка: центральная вертикальная линия должна совпадать с центром машины, боковые – с центром фар.

Горизонтальная проводится на уровне ламп. На 6,5 см ниже намечается граница светового пятна.

С фары снимается стекло для доступа к винту регулировки, вторая прикрывается любой картонкой. Направление подгоняется до точного попадания в точку пересечения прямых. Регулировка проводится при включенном ближнем свете: тогда и дальний тоже будет выверен правильно.

• «Как правильно отрегулировать фары»;
• «Как улучшить свет фар».

После отладки одной фары, те же манипуляции проводятся со второй. Если причиной, почему плохо светят фары на ВАЗ 2110 и 2114, был дисбаланс направления, после регулировки станет легче не только вам, но и другим водителям: зачастую криво светящие фары ослепляют встречных. Да и попутчикам доставляют неудобства, если попадают в салонное зеркало заднего вида.

Второй метод регулировки

Для выполнения настройки источников освещения вторым методом понадобится такая же площадка, стена и мел. Предварительно подготовьте автомобиль:

• равномерно накачайте шины;
• проверьте, насколько исправна подвеска;
• равномерно распределите нагрузку на все колёса;
• полностью заправьте бак топливом.

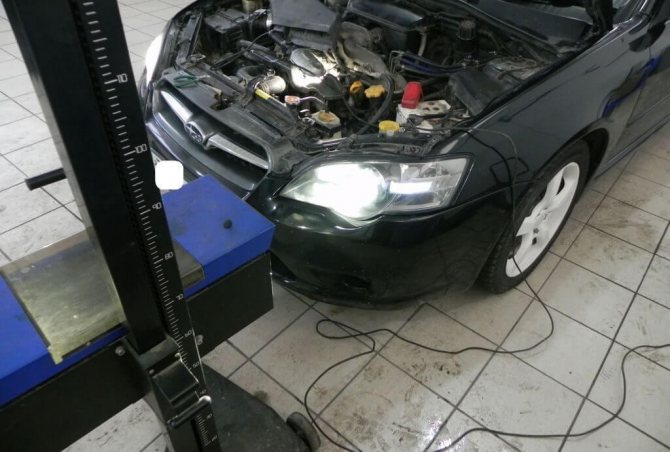

Регулировка света фар на СТО
Дальше двигайтесь по следующей схеме:

• Разметьте на стене места, которые определяют центры обеих фар.
• Проложите через них отрезок.
• Ниже на 12 сантиметров проведите отрезок, параллельный первому.
• Установите регулятор освещения на о.
• Управляя парой винтов регулировки, настраиваем луч в такое положение, чтобы его верхняя граница вплотную приблизилась к нижней черте.
• Боковая граница пучка располагается на пересечении нижней прямой и вертикальной оси фонаря.

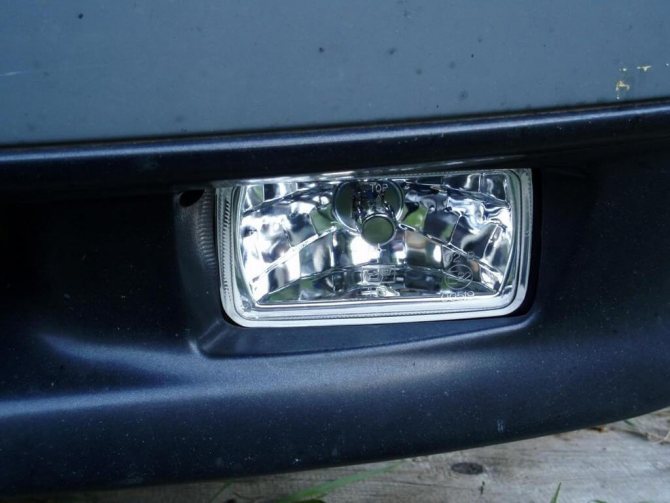

Настройка противотуманных фар на Ваз 2114 и 2115

Искажённое положение фар

Неправильное направление лучей заключается в искаженном положении фар. Случается такое в результате незначительного удара, даже лёгкого прикосновения бампера, например, со стеной при парковке, деревом или бордюром.

Регулировка фар сопровождается размещением авто на ровной площадке перед какой-либо гладкой стеной на расстоянии 7÷10 метров. Точность направления лучей можно получить при условии заправленного бака (более 50%), нормативно накачанных покрышек. Машина загружается так, как обычно эксплуатируется.

Два винта регулировки фарНа стене мелом прочерчивается центр одной фары (другая прикрыта, например, куском картона) и центром кузова. Ниже на 12 см делается вторая линия. Третья линия проводится на 22 см ниже первой. По этим трем проекциям прочерчивается вертикальная линия с охватом центра фары и кузова. Одним из двух винтов, размещенный внутри фары регулируется наклон света, а вторым формируется направленный пучок.

Включением ближнего света получится проекция на второй линии. Закончив процедуру и со второй фарой, получается отрегулированный ближний свет. В этом случае дальний свет также окажется настроенным.

Настройка противотуманных огней

До того, как регулировать противотуманные огни, нагрузите автомобиль весом в 70 кг и залейте топливный бачок под завязку. Установите машину на расстоянии 5 – 10 метров от стены.

На стене проложите горизонтальный отрезок, который находится от пола на расстоянии, идентичном высоте противотуманных фонарей. На высоте, вдвое большей, начертите третий отрезок.

Отметьте центр машины и отметьте расстояние от него до центральных точек фонарей. Теперь, оперируя винтом, регулируйте луч до тех пор, пока он не установится в положение, которое вы видите на схеме.

Источник

Как происходит регулировка фар на ВАЗ-2115

Как известно, свет фар необходим автолюбителям для того, чтобы безопасно передвигаться в темное время суток. Обычно каждый водитель предпочитает регулировать его под собственные потребности. Но, тем не менее, существуют определенные требования, соблюдать которые необходимо.
По этой причине обычно возникает необходимость внести коррективы в случае, если:

• автомобиль был куплен подержанным;
• после замены ламп накаливания;
• когда устанавливается новая фара, если старая не работает.

Как известно, лампы, в зависимости от производителя, светят по-разному – одни более ярко, другие несколько тускловато. Потому настройка нередко требуется даже в этом случае.

Так же как и на других автомобилях, регулировка фар нужна в упомянутых случаях и на ВАЗ-2115. Именно этой теме посвящена данная статья.

Особенности

К счастью, на машинах указанной модели, входящей в семейство «Самара», процесс регулировки переднего света очень прост и лишен каких-либо трудностей. По достоинству оценить это смогут те из автовладельцев, которые ранее ездили на старых машинах.

Там требовалось длительное время вертеть регулировочный винт, настраивая работу фары. Это занимало достаточно много времени и сил. В современных изделиях Волжского автозавода настраивать освещение намного проще. Для этого, прежде всего, понадобятся:

• рабочие нитяные перчатки (будет немного грязно);
• кусок обычного школьного мела;
• относительно ровная стена.

На ней придется начертить несложную схему, с помощью которой регулировка займет буквально несколько минут.

В целом данную процедуру можно провести и в сервисе, но в реальности потребности такой нет.

Подготовка к регулировке

Конечно, многие могут сказать, что настроить внешний свет проще на глаз, но будет ли это правильно? Ни в коем случае. Именно с помощью специальной схемы сделать это будет проще всего.
Понадобится выполнить следующие действия:

• автомобиль устанавливают на ровной, желательно асфальтированной или бетонированной площадке фарами к стене;
• дистанция до нее должна составлять ровно пять метров;

На поверхности стены (или забора, подойдут также листы ДВП и пр.) рисуются три линии строго вертикально:

• одна проходит четко по центру капота машины и начинается от земли;
• вторая – с правой стороны по оси соответствующей фары;
• третья – с левой;
• между ними расстояние должно составлять 96,4 сантиметра.

Процесс регулировки

В первую очередь необходимо прикрыть свет одной из фар, чтобы он не мешал. Для этого удобно будет использовать темную ткань или, к примеру, куртку.

Далее понадобится открыть капот и найти винты, отвечающие за положение осветительных приборов. Верхний левый отвечает за вертикальное движение фонаря, правый – соответственно, за горизонтальное.

В нижней части расположены еще три винта – их лучше не трогать.

Вращая регуляторы вручную, выставляют фары по начерченной ранее на стене схеме, так чтобы центр светового пятна приходился на пересечение верхней горизонтальной боковой и вертикальной линий.

После этого всю процедуру повторяют с другой фарой.

Регулировка противотуманных фар

Для того чтобы отрегулировать эти приборы освещения, понадобится произвести следующие действия:

• у машины, подготовленной также, как было указано выше, замеряют рулеткой расстояние между поверхностью грунта и центром ПТФ;
• на этой высоте на стене прочерчивают линию горизонтальную, еще одну – на 10 сантиметров ниже.
• регулировочные винты у противотуманного освещения располагаются извне, и в процессе работы понадобится отвертка;
• как и ранее, настройка освещения производится в индивидуальном порядке (ненужную в данное время ПТФ прикрывают);
• центр светового пучка должен быть на уровне нижней горизонтальной линии и четко параллельно фаре.

Как именно регулировать фары на ВАЗ-2115, рассказывается в предлагаемом ниже видео:

Источник

Существующие виды фар для авто

Доступные на рынке фары на ВАЗ 2115 в основном представляют собой моноблок, состоящий из пластмассового корпуса, источника дальнего и ближнего света, отражателей и указателей поворота, защищенных стеклянным элементом. Также он включает в себя устройство, позволяющее настроить фокусное расстояние оптической системы, угол ее наклона и другие параметры. На всех моделях, независимо от производителя, есть маркировка, ее расшифровка очень важна для замены блока в случае повреждения. Основные обозначения:

• Буква «Е» в круге с цифровым индексом в нижней части означает «Евростандарт», а индекс соответствует стране изготовителя фары. Например, Е1 — Германия, Е2 — Франция, Е22 — Россия и т. д.
• DCR — два режима, приборы дальнего и ближнего света с газоразрядными лампами.
• HCR — два режима, дальний и ближний свет с галогеновыми лампами.
• PL — пластмассовый рассеиватель.
• Цифры слева или справа от буквы Е в круге, такие как 7,5; 10; 12,5; 17,5 (до 50), показывают освещенность в люменах.
• Горизонтальная стрелка (при наличии), направленная вправо или влево, показывает, предназначена фара для правостороннего или левостороннего движения.

Штатная оптика на ВАЗ 2115 поставляется несколькими производителями, среди которых «Автосвет», «ОСВАР», «Бош» и «Хелла».

Подробная инструкция по регулировке фар на автомобилях ВАЗ 2114 и 2115

Регулировка фар на ВАЗ 2114 требуется не реже одного раза в год при прохождении ТО и обязательна после замены ламп. Многие водители игнорируют рекомендации и пользуются оптикой, которая настроена неправильно и не обеспечивает должного направления света в ночное время суток. Из-за этого снижается обзор на дороге и повышается вероятность не заметить идущего по обочине пешехода или посторонний предмет, который может повредить колеса, кузов, картер двигателя.

Поиск места — важный этап. Площадка должна отвечать следующим требованиям:

• быть ровной,
• находиться в темном месте без лишних засветок от фонарей,
• на площадке должна быть ровная стена, ворота, забор, ворота гаража.

Все перечисленные факторы влияют на точность регулировок. Добиться высокоточной настройки без специальных оптических приборов можно только при соблюдении всех инструкций.

Автомобиль подготавливается следующим образом:

1. На мойке высокого давления отмывается вся грязь с кузова и подкрылков.
2. Багажное отделение очищается от всех лишних предметов. Если отсутствует запаска, ее нужно установить на место.
3. Топливный бак заправляется до отсечки.
4. Проверяется давление в колесах и доводится до нормативных значений в 2,0 или 2,1 бара.
5. Осматривается оптика на предмет трещин, сколов и дефектов на поверхности стекла и отражателя.

Также следует проверить крепление фар к кузову. В случае обнаружения свободного хода оптику нужно крепко затянуть штатными болтами. Неисправная деталь с трещинами и другими недостатками подлежит замене, так как лопнувшее стекло преломляет лучи и ослепляет встречных водителей.

Для работы понадобятся инструменты:

• тряпка,
• плотная ткань или картон,
• моющий состав для окон,
• фломастер,
• рулетка,
• уровень строительный,
• башмак или палка для упора колеса.

Чтобы самостоятельно настроить свет на ВАЗ 2114, 2115 не нужны специальные инструменты. Встроенные пластмассовые барашки на тыльной стороне оптики легко прокручиваются пальцами.

Причины плохого света фар

К этому надо стремиться

Искать причину нужно:

• Неисправная лампа.
• Грязное стекло.
• повреждённый или облупившийся отражатель.
• Недостаточное напряжение.
• Не отрегулированное направление потока света.

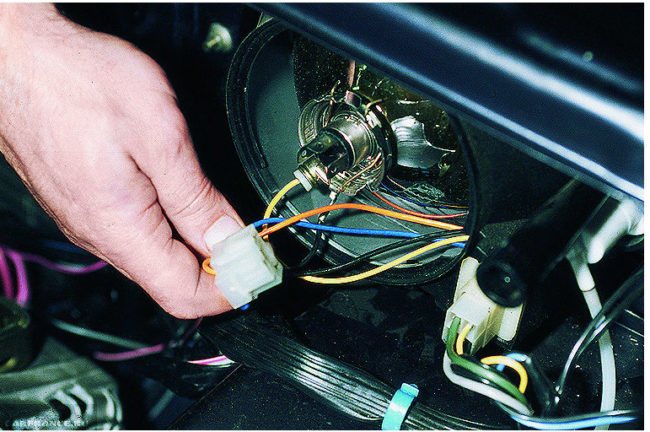

Замена тусклой лампы

Замена лампы осуществляется отверткой (тонкой) или шилом. Короб защиты извлекается отворачиванием винтов на блоке фары. Под крышкой виден механизм держателя и колодка трех — контактная.

Процедура начинается с отключения контактной колодки. Далее, нажимая на пружину крепления, снимается лампа с последующей заменой. Параллельно из блока отражателя удаляется конденсат. Наличие такового выводит осветительный прибор из строя. Удаление влаги производится через дренажный проток, после предварительной его очистки. Установка лампы, сборка ведется в обратном порядке.

Грязные фары и мутные стёкла

Грязные фары снижают освещенность дорог на 50 %. Более того стекла со временем, стареют, мутнеют. Способствуют тому протирки грязной тряпкой, что вызывает микроскопические царапины.

Яркость света автомобиля на 50% зависит от состояния стекла фары

Не исключены трещины, которые пропускают пылинки, воду (во время мойки). Они оседают на наружной, внутренней поверхности стекла, отражателе и приводят низкой проходимости лучей света.

Не восстанавливаемый след на стеклах оставляют пылинки, песчинки, камушки, вылетающие из-под колес встречных или попутных машин. Царапины, микротрещины преломляют, рассеивают свет в разных направлениях, в результате чего теряется направленность луча.

Замена стёкол в фаре

Вариант склеивания прозрачной пленкой не является техническим решением. Явный выход в замене стекол.

Лампы и стёкла не могут дать эффекта, если отражатель облупился в силу продолжительной эксплуатации. На отечественных автомобилях ВАЗ- 2114 предусмотрена возможность замены отражателя, для чего следует:

Отсоединить аккумулятор, и снять блок-фару (см. «снятие фары на ВАЗ-2114»).

Вид спереди, креплений фары

Отстегиваем защелки крепления и, срезав слой герметика, снимаем стекло

Собранную фару монтируем на место

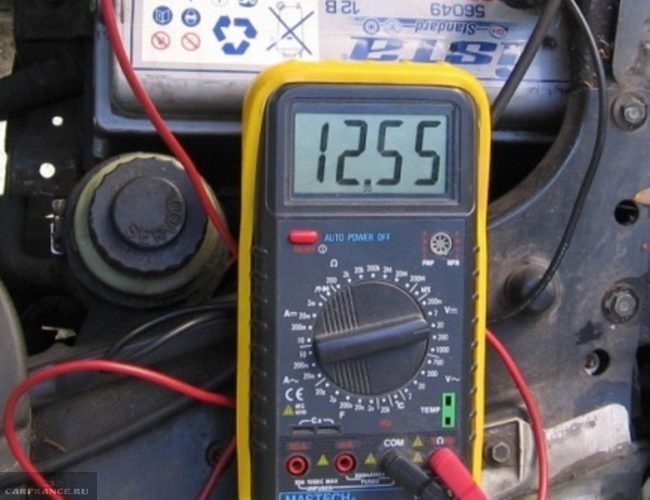

Низкое напряжение на лампе

Низкое напряжение на клеммах фар может стать причиной слабого света

Низкое напряжение возникает из-за неисправности генератора тока, окисления или поломки контактов. Проверяя этот узел нужно чтобы напряжение, в том числе на контактах лампы, составляло 13,8÷14,2 В. Слабое напряжение можно выявить, прозвонив цепь и обнаружив дефект, устранить.

Характерной причиной слабого света фар нередко являются задействованные на авто ксеноновые лампы.

Искажённое положение фар

Неправильное направление лучей заключается в искаженном положении фар.

Случается такое в результате незначительного удара, даже лёгкого прикосновения бампера, например, со стеной при парковке, деревом или бордюром.

Регулировка фар сопровождается размещением авто на ровной площадке перед какой-либо гладкой стеной на расстоянии 7÷10 метров. Точность направления лучей можно получить при условии заправленного бака (более 50%), нормативно накачанных покрышек. Машина загружается так, как обычно эксплуатируется.

Два винта регулировки фар

На стене мелом прочерчивается центр одной фары (другая прикрыта, например, куском картона) и центром кузова. Ниже на 12 см делается вторая линия. Третья линия проводится на 22 см ниже первой. По этим трем проекциям прочерчивается вертикальная линия с охватом центра фары и кузова. Одним из двух винтов, размещенный внутри фары регулируется наклон света, а вторым формируется направленный пучок.

Включением ближнего света получится проекция на второй линии. Закончив процедуру и со второй фарой, получается отрегулированный ближний свет. В этом случае дальний свет также окажется настроенным.

Пошаговая инструкция

Регулировка фар ВАЗ 2114 или 2115 своими руками — процедура несложная. При правильной подготовке автомобиля можно добиться оптимальных результатов, которые не будут отличаться от корректировки на оптическом станке.

Перед настройкой света фар рисуется вспомогательная схема. Для этого нужно:

1. Установить ВАЗ 2114 на расстоянии в 5 метров от стены. Замер производится строго от стекла фары.
2. Рулеткой замеряется высота лампы относительно асфальта.
3. Значение отмечается на стене горизонтальной линией.
4. Вертикальной полосой маркируется центр автомобиля.
5. От горизонтальной отметки делается отступ вниз на 65 мм и делается отметка, на которой должна находиться светотеневая полоса.
6. Для выявления центра луча используются места перехода в галки.
7. Центры галок отмечаются на стене вертикальными линиями, расстояние между которыми должно быть 964 мм.

Схематический набросок рекомендуется производителем в качестве наиболее точного метода регулировки оптики.

1. Заглушить двигатель автомобиля.
2. Включить ближний свет.
3. Выставить рычаг гидрокорректора фар в положение 0.
4. Открыть капот.
5. Одну фару закрываем картоном или плотной тряпкой. Это улучшает видимость границы луча.
6. С помощью встроенных винтов скорректировать направление света сначала на одной фаре, затем на другой.
7. Покачать автомобиль и проверить правильность настройки еще раз.

При выполнении работ автомобиль должен быть без пассажиров. На водительское место можно положить груз весом в 50-70 килограммов, но это не обязательно. Установка на ручник часто меняет положение кузова относительно дорожного полотна, поэтому следует пользоваться подпоркой для колеса или обычной палкой.

Корректируя каждую фару отдельно, можно добиться максимально точного результата положения луча. Настроенная правильно оптика ВАЗ не слепит встречных участников движения и качественно освещает дорожное полотно.

Регулировка элементами фары

Настройка фар на ВАЗ 2114 производится с помощью встроенной системы изменения углов рефлектора. Винты, регулирующие расположение светового пучка, находятся на тыльной части оптики в верхних углах.

Чтобы поднять луч, нужно повернуть регулятор, расположенный ближе к указателю поворотов. Для корректировки фары в вертикальном положении нужно использовать рычаг, который размещен ниже и находится рядом с решеткой радиатора.

Настройка противотуманных фонарей

Регулировка противотуманных фар включает несколько этапов:

• подготовка автомобиля,
• составление схемы,
• корректировка.

Подготовительные шаги ничем не отличаются от действий, выполняемых перед корректировкой основных фар. Противотуманки должны быть чистыми, колеса накачанными, а багажник — пустым.

Настраивая противотуманки, следует использовать специальную схему, которая составляется самостоятельно. Для этого требуется:

1. Поставить машину на расстоянии в 5-10 метров от стены.
2. Замерить высоту центра фары и отметить линией на схеме.
3. Перенести на стенку отметки центра машины и противотуманок.
4. Прочертить линию на 10-12 сантиметров ниже отметки высоты противотуманок.

Для корректировки оптики нужно проворачивать винт, пока луч не выйдет на уровень, отмеченный на плане. Если не регулируется фара, следует очистить шляпку болта и осмотреть ее на предмет закисания. Для смазки деталей можно воспользоваться аэрозолем WD-40. Если болт крутится, а рефлектор стоит на месте, потребуется демонтаж противотуманки и проверка целостности механизма.

Виды фонарей на ВАЗ 2114

Регулировать фары на ВАЗ собственными руками очень просто. Конструкция позволяет совершать корректировку без снятия дополнительных пластиковых элементов и аккумулятора.

В ВАЗ 2114 используются следующие типы световых источников:

Настройка ближнего и дальнего света осуществляется с помощью двух встроенных винтов, находящихся в корпусе основной оптики.

Для корректировки противотуманок не требуется демонтировать бампер. Отвертка помещается в специальное отверстие, в котором находится болт.

Монтаж светодиодов на ленте

Для того чтоб установить светодиоды на ленте на свое авто нудно придерживаться такой схемы:

1. 1) Оптику следует демонтировать из авто и разделить его на две половины. Это легко сделать с помощью хорошего приспособления для выжигания. Результатом работы станет тонкий и аккуратный шов.
2. 2) Извлечь через получившееся отверстие рефлекторы и отражатели.
3. 3) Полностью разбираем фары и намечаем места, куда будут устанавливаться диоды.
4. 4) Внутри следует наклеить кругляшки из пленки самоклеющейся диаметром 15 см.
5. 5) Поверхность габаритов и стоп-огней следует покрыть краской серебристого цвета. После того как она высохнет, самоклейку можно убрать.
6. 6) Отражатель нужно прикрепить на эпокситный клей. Для профилактики можно всю оптику промазать герметиком, во избежание попадания пыли грязи и влаги, и для лучшего крепления.
7. 7) Платы со светодиодами крепятся к проводке авто и помещаются в оптику. Далее устанавливается схема стабилизации, которая будет регулировать работу диодов.
8. На последнем этапе можно собрать поворотные блоки и соединить их с задней оптикой. Если фары работают исправно, то тюнинг вашего авто завершен. Наслаждайтесь результатом!

Как определить неполадки в оптике

Необходимость корректировки света потребуется в следующих случаях:

• лампы сильно светят вверх или вниз,
• смещен луч в одну из сторон,
• неравномерная яркость фар при осмотре автомобиля,
• недостаточная сила света, не видна четкая галка,
• не работает одна из фар.

Настроенная оптика ВАЗ 2114 или модели 2115 отлично справляется с любыми погодными условиями. Для определения недостатков следует проводить визуальный осмотр работоспособности ламп раз в неделю, а корректировку проводить не реже 1 раза в сезон.

Источник
