Даже при идеально отрегулированном световом пучке дальнего и ближнего света, часто приходится корректировать угол наклона рефлектора фары. Это связано в первую очередь с загрузкой автомобиля. Если по правилам регулировки фар ВАЗ-2110 мы отталкиваемся от нагрузки водитель + передний пассажир, то в реальной жизни при полной загрузке салона от нашей регулировки камня на камне не останется. Задняя часть автомобиля присядет, передняя поднимется и световой пучок будет слепить встречных водителей. Для оперативной регулировки угла наклона рефлектора фары во всех ВАЗ-2110 установлен гидрокорректор.
Из чего состоит и как работает гидрокорректор

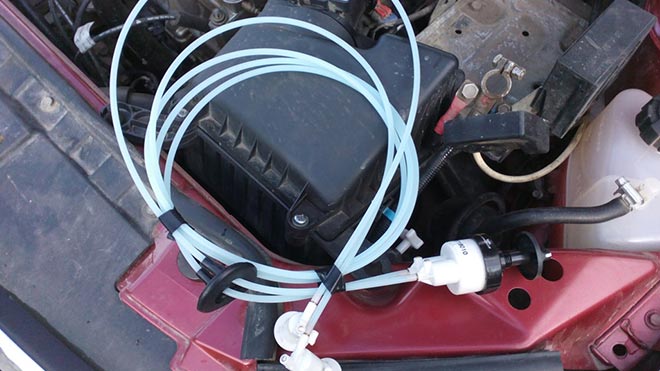

Конструкция устройства регулировки неразборная и простая, гидрокорректор фар Лады Гранты состоит из следующих элементов:
- располагающийся под приборной панелью основной цилиндр;
- находящийся на каждой блок-фаре рабочий цилиндр;
- механизмы регулирующие рефлектор;
- соединительные компоненты.
На панель приборов выводится ручка для управления режимами, помогающая владельцу менять давление в главном цилиндре. Изменение давления приводит к повороту отражателя, а значит, и направлению светового потока.
Особенность гидрокорректора – герметичность и замкнутость. Если при визуальном осмотре обнаружены места, где жидкость подтекает или имеются трещины, то соединительные трубки требуют замены.
Изменение давления в основном цилиндре передается рабочим элементам, из-за чего поворачиваются поршни, изменяя угол наклона отражателя. Электрокорректоры функционируют благодаря бортовой электроэнергии, а потому не зависят от температуры окружающего воздуха. Более надежные устройства такого типа отличаются высокой стоимостью.
Принцип действия гидрокорректора ВАЗ 2110
Работает корректор по достаточно простому принципу. Водитель, переключая ручку, находящуюся на панели приборов, изменяет давление жидкости в главном цилиндре, что тут же передается по соединяющим трубкам на рабочие механизмы. В цилиндрах, стоящих в блок-фарах, это приводит к изменению длины штоков, жестко соединенных с поршнями. Шток толкает рычаг, тот предает усилие на отражатель, который в результате занимает соответствующее положение.
Все это происходит в случае, когда система замкнута и герметична. В случае разгерметизации гидрокорректор фар перестает функционировать.
Ручная корректировка света фар

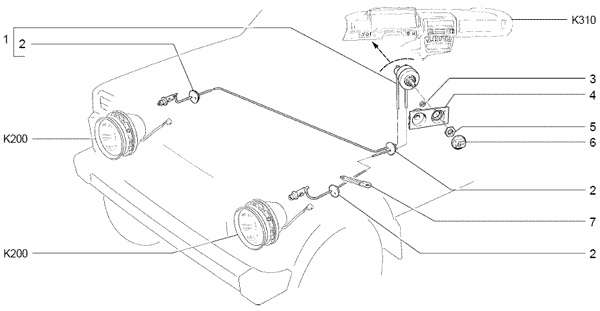

Конструкция
Конструктивно гидрокорректор фар представляет собой набор следующих компонентов.
| Компонент | Характеристика |
| Главный цилиндр | Он крепится на приборной панели |
| Исполнительные цилиндры | Они находятся на блок фарах, и обеспечивают их повороты |
| Соединительный трубопровод | Его фиксация осуществляется хомутами |
| Рабочая жидкость | Они имеет повышенную устойчивость к низким температурам воздуха |
Принцип работы устройства основан на следующем — корректор поддерживает необходимое давление. Если водитель переключается на ближний свет, в системе происходит снижение давления, шток с помощью поршня поворачивает фары вниз. Если жидкость вытекла, корректировать направление света становится невозможно.
Читайте также:
Когда нужна замена
- Если вы заметили, что регулировка не работает, нужно точно определить причину поломки. Чаще всего в системе происходит разгерметизация и утечка рабочей жидкости. Это можно выявить при визуальном осмотре. Но если утечки нет, причина неисправности может быть и в других деталях. Возможно, дело в самом штоке, ход которого затруднён из-за загрязнения или деформации. Для замера хода штоков нужно предварительно снять цилиндры, длина хода должна составлять 6-7 мм.
- Если ход штока нормальный, то поломка в других деталях гидрокорректора. В модели ВАЗ 2110 это устройство неразборное, при неисправности одного из узлов потребуется полная замена. В продаже есть комплекты по разной цене. Лучше не экономить и приобрести регулятор с качественными цилиндрами и трубками.
- Некоторые автолюбители рекомендуют попробовать собственноручно отремонтировать гидрокорректор. Потребуется использовать подручные материалы: болты с нарезной резьбой, шайбы и фиксаторы. Это позволит сэкономить на покупке нового комплекта, но срок службы и надёжность подобной конструкции оставляют желать лучшего.
Совет: Чаще всего при поломке устройства одна или обе передние фары задираются и поток света направляется выше обычного. Это можно заметить, припарковав автомобиль перед воротами гаража или перед ровной стенкой.
Подготовительные работы
Для того, чтобы работы по регулировке фар на ВАЗ-2114 были сделаны максимально правильно, и результаты были только положительные, необходимо выполнить следующие условия:
- Позаботьтесь о том, чтобы давление в шинах было такое, как предусмотрено технической документацией автомобиля, то есть 1,8-2 атмосферы на каждом колесе.
- Автомобиль должен иметь максимально возможную загруженность, то есть с заправленным баком, запасным колесом, инструментами и прочее.
Создаём правильные условия для регулировки
Разметка стены для регулировки
Если вы выполнили все вышеназванные условия, то можно приступать к следующему шагу, а именно поиску ровной стены и площадкой перед ней. Для этого оптимально подойдёт стена гаража или любого бетонного забора.
Когда стена и площадка перед ней найдена, осталось нарисовать на ней разметку, создав тем самым самодельный экран, для этой работы нам понадобится обычный мел.
Неисправности гидрокорректора
Среди наиболее вероятных причин неработающего гидрокорректора фар можно выделить разгерметизацию мест соединения трубок, уплотнительных манжет. Последствием неплотных соединений является утеря рабочей жидкости, подсасывание в систему воздуха. Для исправного перемещения рабочих поршней система должна быть полностью заполнена жидкостью. Производитель не предполагает ремонт гидрокорректора, поэтому в случае выхода системы из строя узел меняется в сборе. Тем не менее в статье «Ремонт гидрокорректора» показано, что система поддается дефектовке и восстановлению.
Это интересно: Автомобильные свечи зажигания и их состояние по цвету нагара на электродах — диагностика двигателя
Где находится гидрокорректор ламп? У каждого из блока фар находится исполнительный механизм, воздействующий на отражатель, от которого в салон идут 2 трубки. Через технологическое отверстие в моторном щите трубки идут к главному цилиндру и переключателю на приборной панели.
Причины выхода из строя гидравлического регулятора
Если при повороте ручки регулировки фар, световой пучок не меняет направление, это говорит о выходе из строя гидравлического корректора. Существует несколько причин неисправности:
- Заклинило один из рабочих цилиндров. При этом не будет поворачиваться соответствующий отражатель.
- Повредились соединительные трубки, произошла разгерметизация системы.
- Нарушение герметизации вследствие повреждения или износа уплотнителей.
При разгерметизации системы невозможно регулировать оба плафона. Чаще всего они опускаются и принимают нижнее положение, в итоге фары освещают только дорогу рядом с автомобилем. В ночное время это повышает риск создание аварийной ситуации. Можно попробовать отрегулировать шток гидравлического устройства.
Производители гидрокорректоров не предусмотрели ремонт замкнутой системы в целом и отдельных элементов. Поэтому если устройство вышло из строя, необходимо либо установить новый гидрорегулятор, либо заменить гидравлическое устройство на электрическое.
Некоторые автолюбителя пытаются отремонтировать регулятор, но это не приносит долгосрочных результатов. Например, заменяют рабочий шток саморезом подходящего диаметра с удаленным острым концом. Это дает возможность зафиксировать отражатели в определенном положении. Проводить регулировку из салона будет невозможно.
Если при визуальном осмотре гидрорегулятора обнаружены трещины на соединительных трубках, ремонт будет заключаться в их устранении. Причиной появления трещин являются температурные перепады в моторном отсеке автомобиля. Если трещина находится близко от основного или рабочего цилиндра, отрезают конец с трещинами. Поврежденную в середине трубку полностью меняют с прокачкой тосолом.
Как найти поломку
Ремонт гидрокорректора фар ВАЗ 2110
Многие при отказе регулировки фар сразу во всем винят гидрокорректор и спешат как можно быстрее его заменить. Но не торопитесь с выводами. Возможны и другие причины неисправности.
- Обратите внимание на наличие протечек рабочей жидкости. Если их нет, проверьте ход штока.
- Для проверки хода штока демонтируются исполнительные цилиндры. Нормальный показатель составляет в пределах от 6,5 до 7,5 миллиметров.
- Ремонтировать корректор гидравлического типа, предусмотренный заводом для ВАЗ 2110, невозможен, поскольку конструкция устройства не разборная.
- При возникновении неисправностей, замене подлежит весь узел, включая цилиндры и патрубки.
Регулировка фар прибором
Регулировка фар по прибору
На СТО обычно фары регулируют с помощью специальных приборов. Их покупка для рядового автовладельца нецелесообразна, поскольку стоит такое устройство немало, а использовать его приходится не так уж и часто. Поэтому знания о том, как выполнять регулировку фар прибором, вам пригодятся разве что для того, чтобы проконтролировать, правильно ли действует работник СТО.
Возможен ли ремонт гидрокорректора
Производители корректоров для Лады Гранта не предусматривали возможности восстановления устройства. Предполагается, что водителю следует произвести замену. Однако, ремонт гидрокорректора своими руками возможен, хоть он и устраняет проблему лишь на некоторое время. Добиться полноценной работоспособности невозможно, однако плафоны устанавливаются в рабочее положение и закрепляются в нем.
Это интересно: Как обучить дросельную заслонку Ниссан Альмера Классик
Выбор между электрокорректором или гидравлическим регулятором основывается на нескольких параметрах:
- стоимость – гидравлика обойдется значительно дешевле электрокорректора;
- условия эксплуатации – когда авто часто попадает в ситуации с резкими перепадами температур, стоит заплатить больше, но получить надежную систему регулировки;
- модель авто – не все автомобили позволяют подключить электрокорректор, однако, на Ладе установить такой возможно.

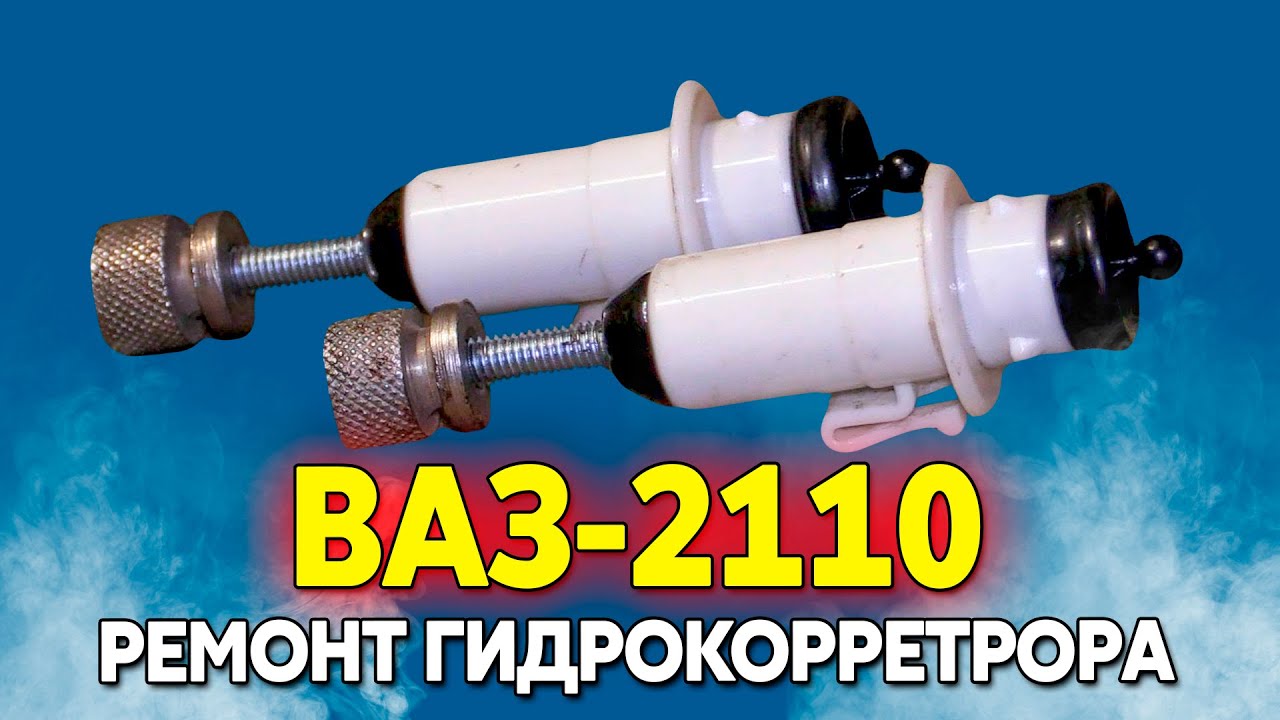

Варварский метод ремонта

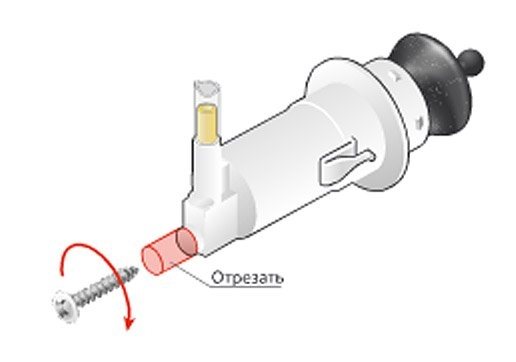

Многие водители не обременяют себя ни ремонтом, ни с заменой гидрокорректора. Когда фары начинают светить вниз, они попросту вкручивают саморезы с тыльной стороны рабочего цилиндра. Регулировка положения штока и уровня наклона фар осуществляется вкручиванием и выкручиванием саморезов.
После такого ремонта понятие корректора фар к системе больше не применимо, так как исчезает возможность быстрой корректировки угла наклона отражателя фар из салона. Но такой ремонт имеет право на жизнь, если неисправность застала вас в пути и другой возможности поднять свет фар попросту нет.
Восстановление без снятия
- Вытащите исполнительные механизмы из блока фар.
- Снимите трубки с посадочных мест, после чего закрепите трубки так, чтобы из них не вытекла оставшаяся в них рабочая жидкость. Место посадки предварительно лучше подогреть, но можно просто обрезать трубки у края посадочных мест. Проверьте рабочий ход цилиндров исполнительных механизмов, двигая их за шток с помощью плоскогубцев. Поршни должны перемещаться без подклинивания.
- В каждом исполнительном механизме есть заглушка для прокачивания системы, которую необходимо предварительно вытащить.
- Поверните переключатель на приборной панели в положение О. Заполните трубки тосолом так, чтобы сверху оставалась небольшая капля, после чего наденьте их на штуцеры исполнительных механизмов.
- Расположите корпусы рабочих цилиндров так, чтобы отверстие для прокачки было самой высокой точкой.
- Удерживая шток в максимально задвинутом положении, заполните рабочий цилиндр жидкость до образования над отверстием для прокачки небольшой «горочки».
- Закройте заглушку.
Система должна заработать, но поскольку не производилась дефектовка герметичности соединений у главного цилиндра, регулятора у приборной панели и уплотнителей рабочих цилиндров, то нельзя быть уверенным в долгом сроке службы гидрокорректора после такого ремонта. Такой метод восстановление не сработает, если система завоздушена у главного цилиндра в салоне.
Реставрация гидрокорректора фар
Вам необходимо знать, где находится и как снять гидрокорректор фар, так как для полноценной дефектовки потребуется демонтировать рабочие цилиндры и главный регулировочный механизм. Возьмите 2 небольшие отрезки трубки, чтобы после снятия соединить рабочие цилиндры с главным механизмом, заполните систему водой. Если устройство работоспособно, переведите переключатель в режим максимального поднятия уровня фар и оставьте механизмы в таком положении на несколько часов. Если за это время не появилось утечек, систему можно заполнять антифризом и устанавливать на автомобиль. Если течь проявилась не в соединениях трубок, гидрокорректор лучше заменить на новый либо установить взамен его электрокорректор.
Это интересно: Схема подключения генератора Ваз 2106 — как самостоятельно подключить
Использовать следует только новую ОЖ, чтобы частички грязи не препятствовали нормальному ходу поршней. Помните о том, что система должна быть полностью заполнена рабочей жидкостью. Для восстановления вам потребуется шприц и затупленная игла, чтобы не повредить уплотнители цилиндров. Ремонт своими руками, процесс сборки и разборки отлично показаны на видео.
Назначение Автоматического корректора наклона фар «Зенит»
Автокорректор «Зенит» удерживает фары в одном положении, независимо от изменения нагрузки на оси автомобиля. Наклон фар регулируется через штатный электрокорректор фар штатными моторедукторами, расположенными в фарах.
Автокорректор фар «Зенит» предназначен для установки на автомобили, оборудованные ручным электрокорректором света фар по однопроводной схеме.
В большинстве случаев на иномарке его работа ничем не будет отличаться от штатного автокорректора, т.е. «Зенит» является прямой заменой штатному. Чаще всего датчик от штатного автокорректора подходит к «Зениту» и наш датчик — к штатному, разъемы только разные.
Надежность Автокорректора «Зенит» обеспечена использованием бесконтактного датчика загрузки оси на основе датчика Холла и вращающегося магнита, внутри нет никаких переменных резисторов со скользящими контактами. В российских условиях грязных дорог он гораздо более живучий, чем ультразвуковые датчики.
Кому нужен Автоматический корректор наклона фар «Зенит»
Люксовые автомобили обычно с конвейера оборудованы ксеноновыми или светодиодными фарами, автокорректором и омывателем фар. Никто уже не сомневается в преимуществе этих источников света. Важно, что на конвейере все параметры света соответствуют техническому регламенту.
У владельцев иномарок среднего класса, где есть комплектации и люксового сегмента, всегда есть возможность замены галогенных фар на ксеноновые с установкой штатных автокорректора и омывателя фар. Другое дело, что цены официальных дилеров многих останавливают.
У владельцев иномарок экономного класса и всех российских автомобилей в возможных заводских комплектациях нет ксенонового света. Поэтому и нет возможности воспользоваться штатными решениями.
Вот именно для последних двух категорий, решивших вопрос с ксеноновыми фарами и омывателем, и предназначен Автокорректор фар «Зенит». Автокорректор фар «Зенит» – самое доступное решение на рынке.
Как именно на различные автомобили устанавливаются ксеноновые фары, омыватель и автокорректор фар, описано в статьях, ссылки на которые приведены слева в меню. При этом вполне реально зарегистрировать в ГИБДД установку, как полностью соответствующую техническому регламенту. На фото справа — техпаспорт на 2110 с внесенными изменениями.
Автоматический корректор наклона фар «Зенит» – с одним или с двумя датчиками загрузки оси?
В большинстве случаев достаточно одного датчика, установленного на заднюю ось. Сам автокорректор имеет два канала датчиков, второй при необходимости можно подключить позже.
Замена корректора фар на ВАЗ 2110
Поменять гидрокорректор фар под силу каждому автолюбителю. Времени на рабочий процесс уходит не более получаса. Из инструмента для замены гидравлического корректора пригодится лишь вороток с головкой 21-го размера и прямая отвертка. Остальное делается руками:
- Снимаем ручку регулировки, находящуюся на панели приборов. Для этого за нее необходимо потянуть со средним усилием, слегка пошатывая.
- Имеющимся ключом отворачиваем гайку под ручкой (она притягивает к панели главный цилиндр).
- Нажимаем на прямоугольную кнопку на панели. Она находится несколько ниже регулировки гидрокорректора. В результате открывается дверца. Через образовавшийся проем снизу легко достаем свободный главный цилиндр.

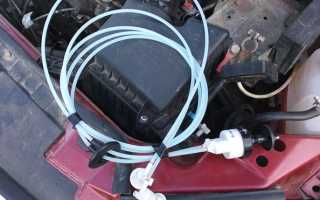

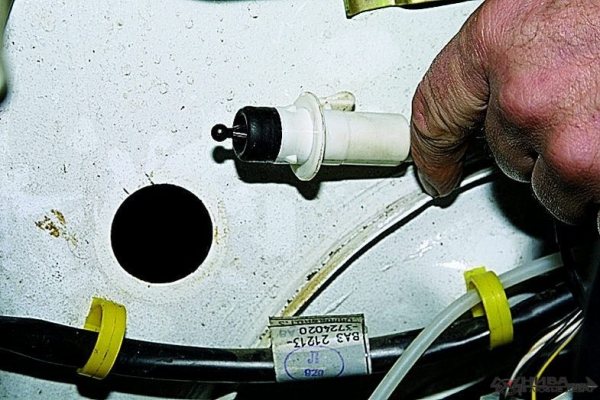

- Открываем капот. Находим блок-фары с интегрированными рабочими цилиндрами. Чтобы их снять, открепляем фиксаторы. После этого каждый цилиндр проворачивается против часовой стрелки и вынимается.
- Приготовленной отверткой отворачиваем болты, которые крепят хомуты трубок.
- Освобожденные элементы гидрокорректора просовываем в салон в месте, где выходят соединительные трубки. Имеющийся здесь уплотнитель податлив, поэтому сильно не помешает.
- Установка нового корректора фар производится в обратном порядке.
Заметили, насколько все просто? Так что, если в вашем ВАЗ 2110 не хочет работать гидрокорректор, найдите полчаса и сделайте его замену. Согласитесь, возможность в любой момент подстроить направление светового пучка, не выходя из авто — это, вроде бы, и мелочь, однако приятная.
На электрическую
Более надежный и привлекательный электрокорректор фар на Ладу Гранту устанавливается следующим образом:
- Прежде чем произвести установку электрокорректора фар, необходимо демонтировать вышедшее из строя устройство – сначала отсоединив главный цилиндр, затем – гидравлику и выведя трубки через салон.
- От аккумулятора отключается минусовая клемма.

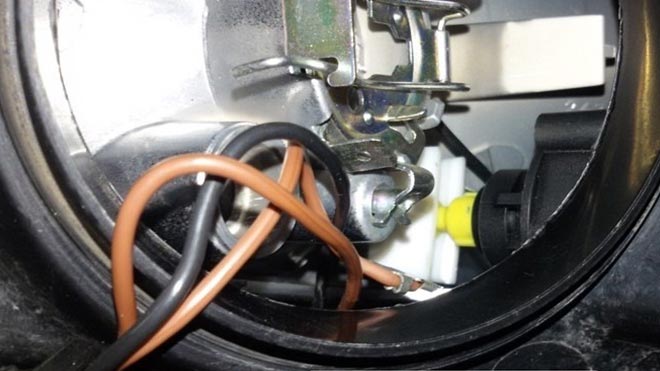

- Электромеханизмы размещаются там, где были установлены рабочие цилиндры. Если уплотнительные кольца изношены – они меняются.
- Минусовый провод замыкается на массу, плюсовый подсоединяется к 20 клемме.
- Проводка проходит в пространстве, ранее занимаемом соединительными трубками.
Рычаг корректора при установке элемента демонтируется.
Закончив с проводкой, требуется вернуть клемму на минус. Обязательно проводится тестирование работоспособности новой системы.
На гидравлическую
Если владельца устраивает гидравлика, то замена гидрокорректора фар на Гранте производится аналогичным образом:
- демонтируется старая система, выводятся соединительные трубки;
- на место вышедших из строя элементов идентичным образом устанавливаются новые;
- проверяются уплотнительные кольца;
- проводится полное тестирование.
Отключение аккумулятора при установке гидравлики на замену испорченных корректоров не потребуется.
