Рулевая рейка автомобиля ВАЗ 2109

У автомобилей ВАЗ 2109 рулевая рейка, ремонт которой требуется периодически, является основной частью механизма управления поворотом колес автомобиля, преобразующим вращение руля в поступательное движение рулевых тяг. В случае износа или повреждения деталей увеличивается люфт, отчего нарушается управляемость. Поэтому любой дефект не только создает сложность вождения и увеличивает износ покрышек от неуправляемого рысканья, но и делает движение опасным, особенно на разнонаправленных поворотах.

Основные элементы

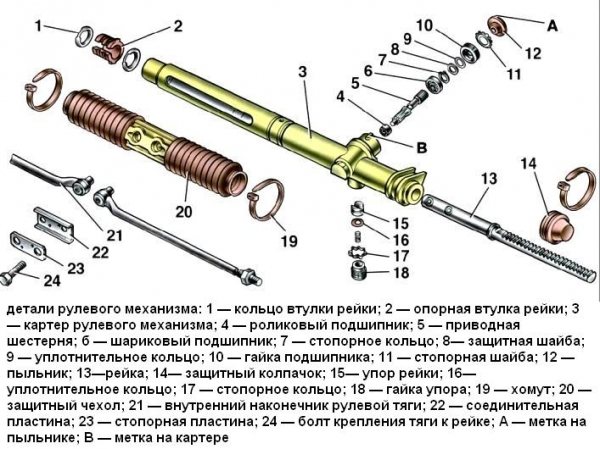

Детали рулевой рейки

Для ВАЗ 2109 ремонт рулевой рейки проще производить, зная принцип работы и предназначение каждой детали. Конструкция очень простая, состоит из нескольких основных элементов:

• зубчатая рейка с двумя резьбовыми отверстиями для крепления внутренних наконечников тяг;
• приводная шестеренка со шлицевым валом для соединения с рулевой муфтой;
• опорные полукольца, обеспечивающие плавное скольжение;
• механизм упора, регулирующий необходимый конструктивный зазор зубчатой пары;
• картер, в который детали собираются и неподвижно крепятся к корпусу автомобиля;
• элементы уплотнения и защиты от пыли и грязи.

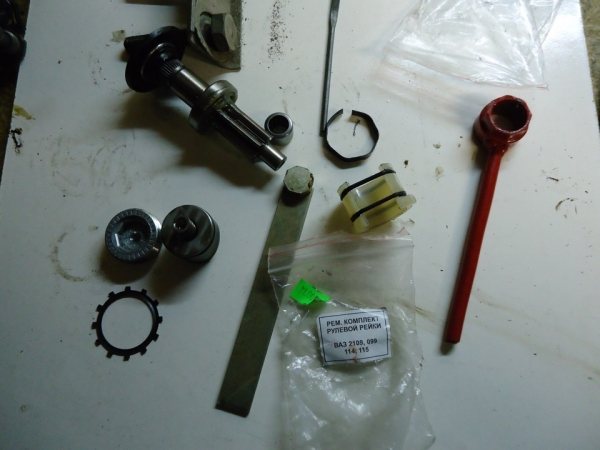

Ремонтный комплект бывает двух видов, неполный, который содержит трущиеся детали, резиновые изделию, которые требуют периодической замены, и одноразовые хомуты. В случае поломки или износа зубьев и шлифованной поверхности, придется приобретать полный ремкомплект. В него входят абсолютно все детали, кроме картера, в том числе зубчатая пара, игольчатый и шариковый подшипники, прижимная пружина.

Рулевая рейка — Ремонт рулевой рейки (Сальники рулевой рейки)

https://youtube.com/watch?v=eejXH7adrzQ

Как подтянуть рулевую рейку на ВАЗ 2110, 2112, 2111, 2114 и 2115

Зачем проводят регулировку

Усилие на передние колеса ВАЗ 2109 передается через шестеренку, которая, в свою очередь, взаимодействует с зубчатой рейкой. Чтобы в зацеплении устранить возникающие зазоры, используются прижимные пружины.

Люфт рулевой рейки

Регулировка реечки выполняется с целью устранить образовавшиеся люфты, а также улучшить четкость и послушность работы рулевого управления.

Если реечка была подтянута неправильно, руль будет вращаться чрезмерно туго. Такое явление возникает из-за того, что регулировочный винт перетянули. Задача регулировки — отыскать золотую середину.

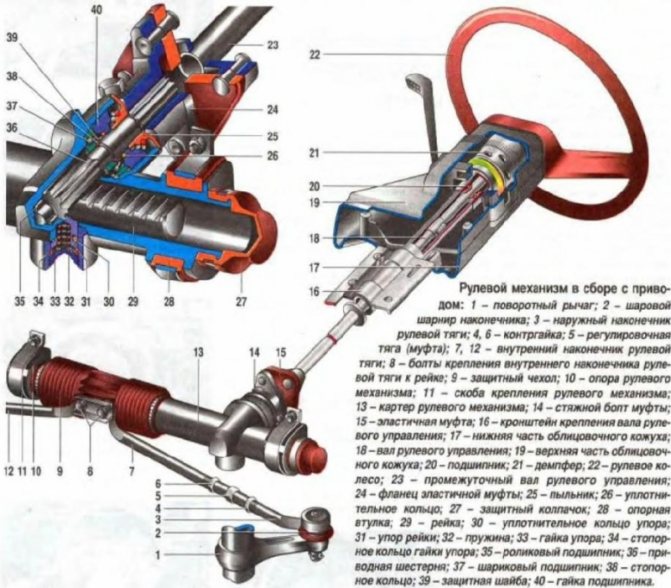

Схема узла

Регулировка рулевой рейки ВАЗ!(как подтянуть рейку)

Ремонт рулевой рейки ВАЗ 2108, 2109, 2113, 2114, 2115 2

Снятие рулевой рейки с автомобиля

При наличии некоторых навыков ремонта, если есть инструкция, вполне возможно ремонт рейки осуществить своими руками. Для этого понадобится, кроме нового ремонтного комплекта и стандартного набора инструмента автомобилиста некоторые дополнительные приспособления и инструменты:

• специальный внутренний восьмигранник24 мм. с отверстием посередине диаметром18,5 мм.;
• восьмигранник17 мм.;
• выжимной съемник шаровой опоры;
• желательно съемник для шарикового подшипника;
• желательно ключ для снятия игольчатого подшипника;
• острогубцы для снятия стопорного кольца подшипника;
• желательно тиски слесарные;
• консистентная смазка «Фиол-1», наиболее подходящая в холодное время, так как имеет более высокую текучесть или «Литол-24» и ему подобные.

Те приспособления, которые иметь желательно значительно облегчат разборку, без них можно обойтись, хотя это усложнит работу. Итак:

• Предварительно рейку и рулевые тяги с наконечниками желательно очистить струями воды высокого давления.
• Автомобиль ВАЗ 2109, ремонт рейки которого планируется произвести, нужно поставить на площадке, размерами, обеспечивающими свободный доступ к передним колесам и подкапотному пространству.
• Затянуть ручной тормоз и дополнительно упереть задние колеса, передние колеса установить прямо. Достаточно домкратом приподнять передние колеса до провисания, подставить для безопасности надежные опоры, открутить гайки крепления и снять правое колесо.
• Чтобы обеспечить доступ через моторный отсек нужно снять воздушный фильтр и отсоединить аккумулятор.

Внимание: Для складывания снимаемых деталей и крепежных элементов нужно подготовить чистую коробочку.

• Первым этапом внутри салона между педалями шарнирной головкой откручивается на два оборота стопорный болт, стягивающий рулевую муфту на шлицевом хвостовике зубчатого вала.

Внимание: Если муфта не разожмется нужно слабым постукиванием молотка освободить шлицы. Кстати, все этапы предварительно нужно изучить по фото, это обеспечит правильную последовательность и ускорит ремонт.

Затем снимаются наконечники рулевых тяг.

• Для этого плоскогубцами выпрямляется загнутый конец шплинтов наконечников, шплинты вытаскиваются (их можно использовать повторно), накидным ключом 19 мм. откручиваются гайки и съемником выжимаются шаровые опоры из поворотных рычагов стоек подвески.
• Через моторный отсек снимается защитный кожух, который крепится тремя гайками с шайбами и граверами. Головкой 13 мм. откручиваются две самостопорящиеся гайки, удерживающие скобу крепления картера рулевой рейки к корпусу автомобиля, скоба снимается.

Внимание: Гайки при сборке желательно заменить новыми.

• Такая же операция производится снаружи со стороны правого колеса для снятия второй крепящей скобы. Теперь можно вынуть вал приводной шестерни из шлицов рулевой муфты и вытянуть рулевую рейку с тягами наружу.

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Ремонт рулевой рейки ВАЗ 2109

В общем появилось бряканье уже давно, но никак не мог его источник обнаружить, стойки? Нет. Опоры? Нет. Пружины об чашку? Нет же! И вот оно случилось, я допер узнал что это. Это мать ее рейка, выносилась втулка, ну я сразу полез в интернет, узнать все, что и как там, в общем нашел вот такое видео.

2.Откручиваем крепление рейки из салона, там металлический хомут одетый на шлицы рейки, можно раздвинуть каким-либо клином, все просто, но неудобно, если есть желание открутите сиденье водительской, будет места поболее.

3.Вытаскиваем рейку через правое колесо, если у вас локер перекрывает окно, то придется снять, если машина низковата, то поддамкрачивать нужно, чтобы стойка с сошкой и рулевым наконечником ушли вниз.

4.Разбираем саму рейку, для это снимаем пыльник резиновый, он затянут чаще всего пластиковыми одноразовыми жгутами, режте их, или пробуйте расстегнуть. Сняли и видем вот такую картину.

5.Смотрим износ втулки поддерживающий шток в самом начале, если очень сильный, то стоит менять и его, у меня износ был, но незначительный, но для стука хватало, как ни странно. Ну а дальше тупая чисто механическая работа, мы будем продлять эту заводскую втулку подручными средствами. Ищем, режем пластины из пластика, канистры пойдут, сам резал, можно использовать локеры, так как полиэтилен они.

Ну и путем набора туда пластин и их подгонки мы делаем втулку во всю рейку. Первые ряды можно делать не во всю рейку и только до заужения оной. НО ОБЯЗАТЕЛЬНО ПОСЛЕДНЮЮ ПЛАСТИНУ ДЕЛАТЬ УПЕРАЮЩЕЙСЯ В ПЫЛЬНИК НА КОНЦЕ РЕЙКИ

И обязательно все смазываем, используйте литол, у меня не было, поэтому использовал солидол. 6. Собираем все в обратном порядке, все смазывать не забываем и крепим хорошо, помните-руль это ваша жизнь на дороге!

Чтобы было удобнее прикручивать рулевые тяги, я поднял обе стороны машины, чтобы вывесить передние колеса, тогда тяги можно тянуть и двигать свободно руками.

7.Если вы перфекционизмом не страдаете, то можно и не высталять после жтого руль в идеальное положение, но я такой, и поэтому поставил все в идеал. 8.Проверяем все тест-драйвом и вуаля, никаких стуков, все прекрасно рулится, а за счет свежей смазки стало более приятно рулем вертеть. P.S. Если вам показалось сложновато и думаете проще купить новую, вспомните цену на нее, и то что вам все равно придется ее менять) Всем мир)

Порядок разборки, видеоролик

Когда люфт устранили, но стуки не исчезли, придется выполнить переборку узла. Самостоятельно разобрать рейку можно без особых затруднений, следует только соблюдать последовательность всех действий. В результате вы должны будете получить следующее количество отдельных элементов:

Первым делом, демонтируется сама рейка и фиксируется в тиски. После этого демонтируются крепежные хомутики защитных колпачков, пыльника, опоры, располагающейся с правой стороны и распорного кольца:

Далее последовательно снимаются все остальные детали, выпрессовывается подшипник. Для этого мероприятия вам понадобится специальный ключ:

Детали тщательным образом очищаются от накоплений грязи, потом их рекомендуется промыть керосином. Закончив очистку, каждый элемент следует внимательно осмотреть на имеющиеся повреждения. Все изношенные и вышедшие из строя детали необходимо заменить. Особое внимание при этом уделяется подшипникам – они меняются на новые при возникновении малейшего сомнения в работоспособности. Помните, что подтяжка рейки сложностей не вызывает, а вот разобрать или заменить рейку по силам не каждому водителю. Если вы не обладаете специальными навыками, как снять рейку, нет для этого свободного времени или возможностей, велика вероятность повредить крепление рулевой рейки ваз 2109 – обратитесь в авторемонтный сервис. Но при этом будьте готовы к тому, что за оказанные услуги придется платить, и в каждом случае – разные суммы. Но если вы решили и все работы выполнить самостоятельно, рекомендуем приготовить следующие инструменты:

особый восьмигранник внутреннего типа на 24 мм, имеющий посередине отверстие на 18,5 мм;

• восьмигранный ключ на 17 мм;
• выжимной для шаровой опоры;
• съемник для подшипника;
• ключ для удаления игольчатого подшипника (если есть);
• острогубцы, чтобы удалить стопорные кольца с подшипника;
• слесарные тиски;
• смазка.

Все это существенно облегчит вам работу по ремонту рулевой рейки.

Достоинства и недостатки сборки своими руками

На первый взгляд, ничего сложного в подобных работах нет:

Вы сможете сэкономить финансовые средства, приобретя только ремонтный комплект и смазку, стоимость которых вполне приемлема. А на сервисе придется платить за услуги мастера. А если еще и исполнитель будет не совсем честный, то детали могут быть установлены не совсем новые, что быстро вызовет необходимость второго ремонта. Но имеются и недостатки, способные повлиять на работу машины сразу или после непродолжительного эксплуатационного периода. Чтобы не допускать ошибок в работе, следует внимательно просмотреть видеоролик о том, как правильно ремонтировать рулевую рейку.

Если вы заметили признаки неисправности рулевой рейки, то не всегда это означает, что необходима полная замена этого узла. В ряде случаев достаточно провести ремонт. В магазинах для этого продаются специальные комплекты. Разберемся, в каких случаях необходимо проводить ремонт рулевой рейки ВАЗ-2109.

Ремкомплект для рулевой рейки ВАЗ 2108-09

Если взять в рассмотрение существующие два вида ремонтных комплектов, в одном из них – неполном содержится запас трущихся деталей, нуждающихся в периодической замене резиновых изделий и одноразовых хомутов. При серьезных поломках, к примеру, износе зубьев рейки, появляется необходимость в приобретении полного ремкомплекта. Здесь присутствует весь перечень деталей, включая зубчатую пару, два вида подшипников и прижимную пружину.

Заниматься ремонтными работами легче, если знать принцип функционирования всех деталей. По своей конструкции рейка предельно проста, в ней содержатся следующие основные элементы:

• непосредственно рейка, имеющая два резьбовых отверстия, служащих местом для крепежа внутренних концов тяг;
• шестерня привода и шлицевой вал, соединяющиеся с муфтой руля;
• полукольца, отвечающие за мягкое скольжение;
• упорный механизм, которым регулируется зазор в зубчатой паре;
• картер, необходимый для сборки деталей и неподвижного крепления к автомобильному корпусу;
• уплотнительные и защитные элементы от загрязнений.

Выполнив разборку и очистку, производится дефектовка деталей и определение важности замены, в том числе, важен визуальный осмотр корпуса на возможные сколы, трещины и прочие неисправности.

Аналогичные действия выполняются, когда требуется сделать ремонт рулевой рейки ВАЗ 2108.

Далее, осматриваются валы на возможное присутствие заусенцев, определяется степень их износа, имеются ли царапины, проверяются подшипники. После определения дефектных деталей, выполняется их замена и сборка.

Признаки неисправности

При помощи рулевой рейки команды водителя передаются поворотным рычагам, которые при помощи передних тяг управляют колесами. Ремонт необходимо проводить, если вы заметили следующие признаки:

• скрежет в области рулевого колеса;
• люфт руля;
• протечки смазки через уплотнитель;
• рулевое колесо периодически стопорится.

Такие проблемы приводят к тому, что управление транспортом станет опасным. Для начала вам нужно будет провести диагностику, а после обнаружения неисправности, сделайте ремонт поврежденного узла. Перечисленные симптомы могут быть признаками других проблем с рулевым механизмом, но чаще всего неисправность кроется именно в рейке.

Признаки поломки

По средствам рулевых реек вращательные движения от руля через зубчато-реечный механизм передается к поворотным рычагам, которые осуществляют повороты передних колес тягами.

Если вы обнаружили на своем автомобиле один из перечисленных ниже симптомов, обязательно проведите полноценную диагностику состояния узла, а затем ремонт.

Рулевая рейка ваз 2108 — 2109!

К признакам неисправности рулевой рейки относят:

• В области рейки во время вращения рулевого колеса наблюдается скрежет;
• Рулевое колесо периодически заедает;
• Из уплотнителей начинает вытекать смазка;
• Руль заметно люфтит.

Эти симптомы могут указывать также на проблемы в других узлах рулевого механизма, но прежде чем вы должны проверить состояние рейки, разобрать и принять решение — менять или ремонтировать.

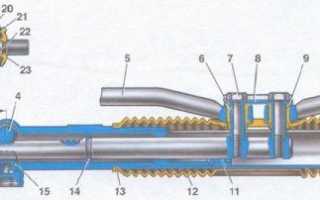

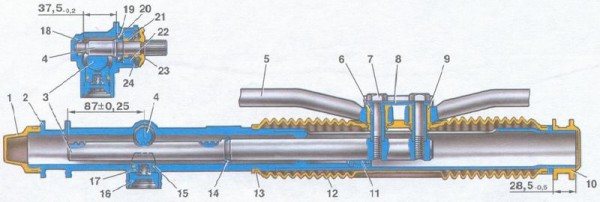

Схема узла

Процесс съема узла

Вы не сможете провести диагностику, если не демонтируете механизм. Это достаточно трудоемкая работа, связанная с разборкой сразу нескольких узлов. Существует несколько способов демонтажа, приведем один из них:

1. Зафиксируйте автомобиль так, чтобы его передняя часть была выше задней. Установите под колеса башмаки, чтобы он не сдвинулся с места. Снимите передние колеса.
2. Чтобы у вас был полный доступ к рулевой рейке, отключите провода и адсорбер газов. Отведите эти детали в сторону.
3. Рулем выровняйте колеса и около педалей открутите болт шлицевого соединения. Для этого вам потребуется накидной ключ или карданная головка.
4. Очистите гайки рулевых тяг от грязи, после чего начните скручивать их плоскогубцами, а потом снимите их до конца накидным ключом.
5. Съемником демонтируйте тяги.
6. От картера рулевой рейки открутите тяги. Можно снять из вместе с картером, а окончательно их разобрать в тисках.
7. Рейку вытащите через колесную арку. Очистите ее от загрязнений и зажмите в тисках для последующего ремонта.

На этом этапе вы можете поставить на свой ВАЗ-2109 новый механизм и провести сборку в обратном порядке. Второй вариант – провести ремонт рейки.

Он отнимет у вас немало времени, но сэкономит деньги.

Как самостоятельно провести ремонт

Для ремонта своими руками вам потребуется приобрести специальный комплект из мелких комплектующих механизма, состоящий из: игольчатого и опорного подшипника, пластиковой втулки, прокладок, колец, рейки, кожуха и стяжек для пыльника. Существует два вида комплектов: для капитального и частичного ремонта. Лучше всего брать первый вариант, так как неизвестно что вам потребуется заменить в процессе разборки реечного механизма.

Ремонт проводится следующим образом:

1. Удалите с рейки торцевые колпачки, упоры и пыльник. Оценивайте состояние каждого снятого элемента. Те, что имеют повреждения, необходимо будет заменить.
2. Восьмигранником снимите резьбовые пробки, чтобы получить доступ к пружинам, стопорным кольцам и упорным втулкам.
3. Снимите подшипник и оцените его состояние. При малейших подозрениях на неисправность, стоит поставить новый.
4. Извлеките приводную шестерню и саму рейку.
5. Замените втулку приводного вала, установив новые резиновые части.
6. На втулке часто имеет еще одна резинка, которая защищает ее. Сначала установите эту запчасть в картер, а потом острым ножом срежьте лишнюю резинку.
7. Если у вас есть специальный съемник для игольчатого подшипника, то воспользуйтесь им. В противном случае вам потребуется взять дрель с установленным в ней сверлом диаметра 1.5 миллиметра. Сначала сделайте сверлом отверстие, которое ослабит торец подшипника, а потом выбейте его пробоем из картера.
8. Очистите картер от мусора и загрязнений. Металлическую стружку, оставшуюся после сверления, перемешайте с суперклеем и утрамбуйте в сделанном отверстии.
9. Смазкой Литол-24 тщательно обработайте все подвижные части рулевой рейки, в том числе и ШРУСы.
10. Выполните обратную сборку, устанавливая на рейку новые запасные части.

Преимущество самостоятельного ремонта в том, что вы сэкономите на нем деньги. Если вы не уверены в своих силах, лучше всего заменить узел целиком или обратиться в автосервис с хорошей репутацией.

Ремонт

Первое, что вам потребуется для проведения самостоятельного ремонта — это ремкомплект. Они доступны практически в любом магазине автозапчастей. Однако настоятельно рекомендуем покупать только качественные наборы, чтобы результат вашего самостоятельного ремонта продержался как можно дольше.

Что потребуется для работы

Предлагаемые рекомплекты бывают неполными и полными. Вам точно потребуются следующие компоненты набора:

• Игольчатый подшипник;
• Пара уплотнительных резинок для втулки;
• Опорная втулка, выполненная из пластика;
• Набор прокладок;
• Пружина;
• Стопорные кольца;
• Опорный подшипник;
• Приводная шестерня;
• Кожух пыльника;
• Рейка;
• Комплект стяжек для пыльника.

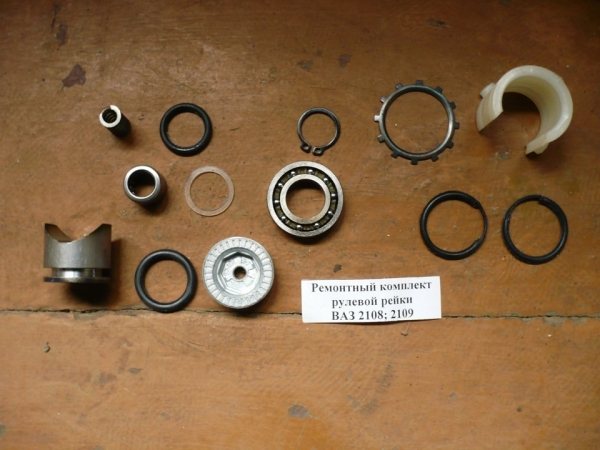

Ремкомплект
Теперь, когда комплект готов, инструменты имеются в наличии, а также есть достаточно свободного времени, можно приступать к работе.

1. Первым делом снимите пыльник, торцевые колпачки и упоры. По мере разборки элементов, даже самых маленьких и незначительных на первый взгляд, обязательно оценивайте их текущее состояние. При необходимости все изношенные элементы будут меняться на новые, взятые из ремкомплекта.
2. С помощью восьмигранника открутите резьбовые пробки, что позволит извлечь пружины, стопорные кольца, а также упорные втулки.
3. Снимите подшипник, проверьте, не люфтит ли он. Ремкомплект включает в себя новый подшипник, потому при удовлетворительном состоянии старого компонент лучше сразу поменять. Не зря же вы брались за столь сложный процесс, чтобы все сделать на 50%.
4. Извлеките и осмотрите приводную шестерню. Далее вы сможете достать полностью саму рейку.
5. Обязательно выполните замену втулки опорного вала, не забыв про резинки. Они также присутствуют в комплекте.
6. Не торопитесь снимать резинки со втулки. Сперва вставьте элемент в картер, после чего ножницами или острым ножом можно срезать резинку.
7. Наиболее сложным этапом считается замена игольчатого подшипника. Чтобы его снять, потребуется специальный ключ. Но можно обойтись без него. В этом случае вооружитесь сверлом на 1,5 миллиметра и дрелью. Сверлом выполните отверстие таким образом, чтобы ослабить торец подшипника. Пробоем выбейте старый подшип из картера.
8. Перед установкой нового игольчатого подшипника не забудьте тщательно зачистить картер рулевой рейки от скопившегося мусора и стальной стружки после сверления.
9. Сделанное отверстие оставлять нельзя. Чтобы его устранить, можете перемешать металлические опилки с суперклеем. Такая смесь быстро затвердеет и даст отличный результат.
10. Обработайте смазкой буквально все, что только можно смазать в узле рулевой рейки. Специалисты советуют использовать Литол 24 или другие аналогичные по качеству консистентные смазки. Не лишним будет смазать ШРУСы.
11. Выполните сборку узла, следуя в обратной последовательности проведенного демонтажа.

Если нет ключа для снятия игольчатого
Самостоятельный ремонт рулевой рейки позволяет существенно сэкономить на замене, плюс получить огромный опыт в выполнении далеко не самых простых работ, связанных с вашим ВАЗ 2109. Но можете поступить проще, не рискуя, обратившись к проверенному автосервису.

Агрегат в тисках

Проверка состояния

Завершив ремонт, не стоит думать, что теперь рулевая рейка будет служить десятки тысяч километров и более не доставит вам хлопот. Как и за множеством других узлов, за состоянием рейки необходимо периодически следить.

На что обращать внимание

Ваши действия

Крепежные гайки и болты

Данные крепления по мере эксплуатации подвергаются вибрации после ремонта. Потому их рекомендуется проверять и подтягивать каждые 250-300 километров пробега

Проверять его можно немного реже, примерно каждые 500-1000 километров, в зависимости от условий эксплуатации вашего автомобиля. Из-за разного качества, одни пыльники способны прослужить достаточно долго, а другие попросят замены уже через 10 тысяч километров. Выбор за вами, какие детали использовать

За самой рейкой стоит следить постоянно. Прислушивайтесь к поведению рулевого механизма, обращайте внимание на указанные выше признаки неисправности. В рамках планового технического осмотра обязательно включайте в перечень мероприятий проверку рулевых реек

Назвать ремонт сложным нельзя, но он занимает достаточно много времени. Плюс здесь крайне важно выполнять все операции максимально аккуратно и качественно. Иначе результат продлится не долго и вам вскоре вновь придется вмешиваться в конструкцию рулевого узла ВАЗ 2109

Как часто необходимо регулировать части рулевой рейки

После проведенной замены или ремонта, за состоянием этого узла необходимо будет тщательно следить:

• через каждые 300 километров пробега нужно подтягивать крепежные элементы, так как они расшатываются от вибрации;
• через 1000 километров необходимо проверять состояние пыльников и при необходимости производить замену;
• каждый раз во время движения наблюдайте за рейкой, если вы заметили, что она издает посторонние звуки, то срочно отправляйтесь на ремонт.

Оценка состояния пыльников крайне важна так как, в зависимости от качества материала, они могут выйти из строя через 1 тысячу километров, а могут служить и более 10 тысяч.

Ремонт рулевой рейки нельзя назвать крайне сложным. Проблему может составить только снятие игольчатого подшипника. Все операции необходимо проводить крайне аккуратно, ведь в противном случае, вам придется через короткий промежуток времени менять рулевую рейку в сборе.

Регулировка рулевой рейки на ВАЗ 2109

Даже при самом аккуратном, деликатном вождении, сохранить автомобиль в идеальном состоянии не удается. Всеми виной наши дороги, суровый климат, стиль вождения других участников дорожного движения.

При возникновении люфта в рулевом узле вполне можно выполнить своими руками регулировку рейки. Процесс не сложный, потому обращаться на СТО вовсе не обязательно.
