Что такое кнопка Валет в Томагавк 9010

Это сервисная клавиша управления охранным комплексом. При помощи неё производится настройка и управление функциями сигнализации. Используя кнопку можно без пульта включить и выключить защиту автомобиля. Подробно о программировании функций противоугонной системы рассказано в руководстве по эксплуатации.

Представляет собой небольшую красную кнопку, расположенную в укромном месте (под панелью, за щитком приборов, в бардачке, под сиденьем водителя).

Снятие системы VALET с сигналки How to disable valet

Управление и настройка Scher-khan magicar

Инструкция сигнализации Томагавк Q9: как настроить и пользоваться

Автосигнализация Tomahawk Q9 Dialog

Диалоговый код обеспечивает дополнительную защиту от электронного взлома. Получив сигнал, система убеждается, что он послан со «своего» брелока, причем это происходит не однократно, а в диалоге.

Представляем вашему вниманию инструкции сигнализации Томагавк Q9 по применению и установке.

Инструкция по эксплуатации сигнализации Tomahawk Q9.

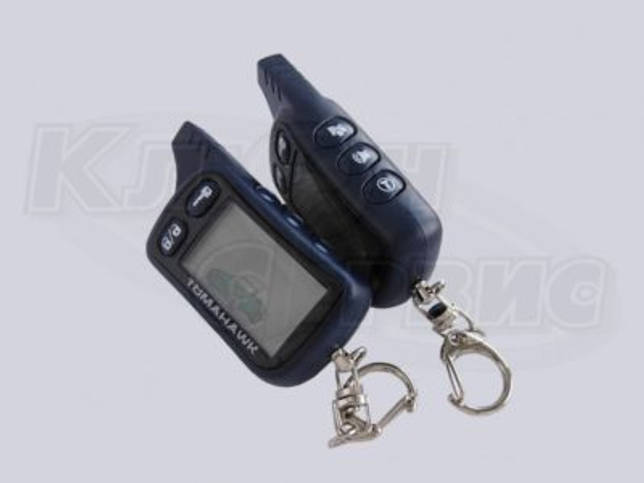

Брелок Томагавк Q9 с ЖКИ

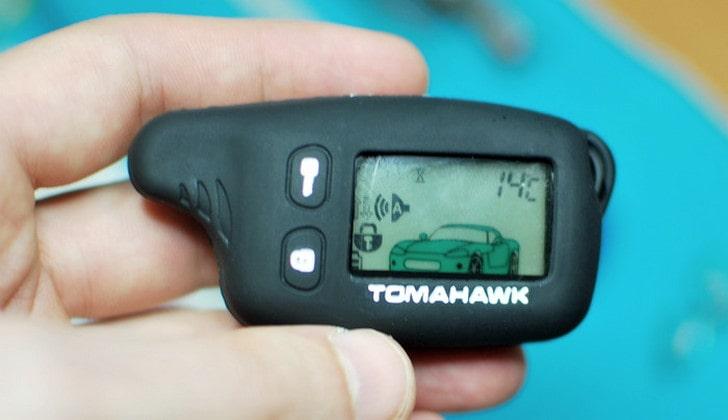

Брелок Томагавк Q9

1.3. Функции ЖКИ

Значки на ЖК дисплее

Расшифровка значков на дисплее

Для того, чтобы осуществить постановку автосигнализации на охрану с отключением звуковых сопровождений сирены (все сообщения и подтверждения посылаются системой только на брелок-пейджер) необходимо нажать кнопку с изображением перечеркнутой сирены ()1 раз. Парковочные огни вспыхнут 1 раз, подтверждая вход в режим охраны, двери закроются. На дисплее брелока-пейджера отобразятся иконки и . Это означает, что сигнализация включила режим охраны и при этом отключила сирену.

Также Вы можете включать и выключать этот режим в то время, когда автомобиль находится в режиме охраны.

Для выхода из режима иммобилайзера нажмите кнопку 1 раз или выключите зажигание и нажмите кнопку Override 1 раз.

Эти функции требуют дополнительного подключения при установке.

Когда температура достигнет заданной для включения автоматического прогрева, двигатель запустится и будет работать некоторое время (программируется по таблице программирования).

После активации режима, двигатель будет заведен. Система автозапуска сигнализацииTomahawk будет автоматически запускать двигатель ежедневно в то время, когда была активирована эта функция.

Некоторые функции TOMAHAWK Q9 Dialog могут быть активированы без помощи брелоков управления.

Парковочные огни включатся 1 раз, сирена издаст 1 «ЧИРП», подтверждая активацию функции. Спустя 20 сек система включит режим охраны.

Парковочные огни вспыхнут 2 раза, сирена издаст 2 «ЧИРПа», подтверждая активацию функции.

ВНИМАНИЕ!Все брелоки, не прошедшие процедуру программирования, будут стерты из памяти.

Описание охранных функций, а также автоматического и дистанционного запуска.

• Время, отведенное для работы двигателя после дистанционного запуска: 5/10/15/20 мин.
• Время работы стартера при активировании функции дистанционного запуска: 800/1200/1800/3000 мс

• Варианты контроля работы двигателя:Вариант 1 — по напряжению бортовой сети (только для а/м с АКПП).Вариант 2 — по датчику давления масла.Вариант 3 — по тахометру.
• Вариант 1 — IGN 2 вкл., замки не закрываются автоматически при дистанционном запуске;

Руководство по установке сигнализации Томагавк Q9 Диалог

Необходимо подключить сигналку согласно нижеприведённым схемам.

Черно-желтый провод — провод включения стартера ( 12В). Выходной сигнал 12В на втягивающее реле стартера. Подключается к проводу на замке зажигания, где появляется 12В в положении ключа зажигания «Стартер». Этот сигнал предназначен для запуска двигателя. Подключите этот провод после реле блокировки.

Зеленый провод — провод IGN 2, выходной сигнал 12В. Подключается к проводу на замке зажигания, где появляется 12В в положении ключа зажигания «Зажигание вкл.», и пропадает в положении ключа зажигания «Стартер», если этот провод присутствует в автомобиле, на который устанавливается система.

Сигнализация Tomahawk Q9 Диалог имеет встроенные силовые реле управления центральным замком. Проводка для подсоединения центрального замка выведена в отдельный разъем.

Последним этапом инсталляции охранного комплекса является настройка.

Автосигнализация Tomahawk Q9 — схема подключения

2.9. Комплектация

Отключение датчика удара, Отключение режима охраны, Tomahawk tw-9030

Что такое режим Valet в сигнализации

Режим Valet является служебным в охранных системах различного уровня. При переходе сигнализации в режим Valet, основные защитные функции отключаются. Использование режима Valet предполагается в ситуациях, например, когда автомобиль находится в сервисном центре и активные охранные опции могут помешать специалистам автосервиса в работе.

Стоит отметить, что в некоторых старых охранных комплексах режим Valet используется не только для снятия мер безопасности при оставлении автомобиля в сервисном центре или другом месте без брелока. Также раньше в него требовалось переходить, чтобы произвести настройки сигнализации.

Кнопка Valet чаще всего в салоне запрятана от посторонних глаз, поскольку она может быть использована злоумышленниками, чтобы деактивировать охранный комплекс автомобиля.

Как отключить режим

Выключать эту опцию несложно. Практически все сигнализации Томагавк (включая Tx-9030) имеют общий алгоритм действий, позволяющих снять опцию Валет. Рассмотрим, что необходимо сделать:

1. Сесть в транспортное средство, провернуть зажигание ключом, активировать и сразу же отключить двигатель.

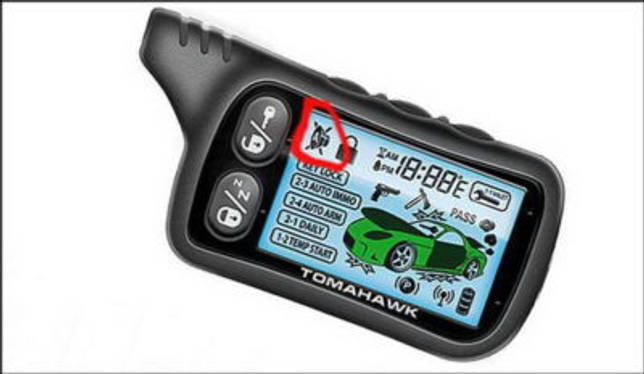

2. По истечении 10 секунд зажать клавишу Валет на 3-5 секунд. Для отключения функции с пульта ДУ необходимо нажать и держать около на 3-5 секунд клавиши со значками аудиодинамика и замка (раскрытого).
3. Затем автосигнализация оповестит владельца о выключенном режиме Валет. Для этого применяется двойной сигнал и графическая индикация.

Как СНЯТЬ с охраны Сигнализацию TOMAHAWK кнопкой Valet. (#AvtoservisNikitin)

При запуске такого функционального режима выключаются не все опции системы, а лишь часть из них. В большинстве систем есть экстренные меры, например особый режим «Тревога». Его запуск дает возможность быстро активировать все защитные системы транспортного средства.

Это может потребоваться, если, например, автовладелец видит, как его автомобиль пытаются угнать.

Функция «Тревога» срабатывает даже при запущенном режим Валет. В ряде охранных комплексов аналогом «Тревоги» считается функция «AntiHiJack». Его работа не нарушается даже при активизированном режиме Валет.

Как отключить сигнализацию Томагавк с помощью кнопки Валет

Сервисная клавиша Valet имеет широкий спектр применения. Помимо постановки и деактивации одноименного режима, при помощи инструмента можно выполнить широкий спектр действий. В том числе и полное отключение сигнализации.

При вопросах типа как обнулить устройство или как снять автомобиль с охраны, выполняется последовательность манипуляций.

1. Открыть машину стандартным ключом и сесть за водительское кресло. При этом сигнализация включится и издаст тревожный сигнал сирены.
2. Включить зажигание, но не заводить машину. Tomahawk продолжает работать.
3. Последовательно 4 раза нажать на клавишу Оверрайд.
4. В ответ автомобиль выдаст аналогичное количество чирпов и бликов аварийкой.

Как пользоваться

Пользователь использует клавишу для регулировки параметров комплекса. Количество нажатий для программирования идентичных функций зависит от модификации сигнализации. В процессе работы следует контролировать состояние контрольного диода и учитывать сигналы сирены.

Вход в меню настроек

Активация меню осуществляется при включенном зажигании. От количества нажатий кнопки зависит настраиваемая функция, включение или выключение параметра производится дополнительным воздействием на кнопку Оверрайд. Выполнение подтверждается сиреной и лампами световой сигнализации.

Включение и отключение режима защиты

Для аварийного включения охраны при помощи клавиши Оверрайд на сигнализации Томагавк 9010 потребуется:

1. Повернуть личинку замка ключом до включения зажигания.
2. Утопить клавишу настройки 8 раз (на комплексах модели Х5 или 9030 требуется нажать 3 раза).
3. Деактивировать зажигание, на автомобиле включатся 1 раз сигнальные лампы, и коротко отработает сирена. Владелец машины покидает салон и захлопывает дверцу, через 20 секунд активируется режим охраны.

Для аварийного выключения сигналки 9010 потребуется открыть замок дверцы штатным ключом, охранный комплекс активирует режим тревоги. Водитель включает зажигание и 4 раза (или 3 раза для оборудования моделей Х5 или 9030) нажимает на клавишу программирования и извлекает ключ из замка зажигания. При корректно проведенной процедуре подача сигналов тревоги прекращается. Внешняя световая сигнализация включается 2 раза, сирена подаст 2 коротких гудка.

Также эта кнопка Tomahawk применяется для отключения антиограбления. После активации цепей зажигания водитель вводит цифру кода нажатиями на клавишу. После отключения и повторной активации зажигания программируется вторая цифра. Затем требуется отключить зажигание, если код введен корректно, то режим антиограбления отключится.

Привязка брелка

Алгоритм привязки пульта:

1. Активировать зажигание, нажать и удержать клавишу Оверрайд до момента подачи 4 сигналов сиреной.
2. Отпустить клавишу, взять в руки программируемый пульт и одновременно нажать на кнопки, обозначенные символами перечеркнутого динамика и автомобиля с открытым багажником. Запись в память каждого пульта подтверждается соответствующим количеством звуковых сигналов сиреной. Память центрального блока рассчитана на 4 пульта, при старте программирования имеющиеся коды удаляются.
3. Чтобы выйти из режима настройки требуется в течение 6 секунд не воздействовать на клавиши пультов управления.

При программировании пультов на комплексе 9030 требуется последовательно нажать на Оверрайд 7 раз, остальные шаги записи пультов в память аналогичны. На сигнализации Х5 для окончания процедуры записи требуется выключить зажигание, внешние лампы автомобиля мигнут 5 раз.

• Как выглядит блок сигнализации
• Как посмотреть температуру на брелке Томагавк 9010
• Как отключить сигналку
• Как отключить режим Валет на сигнализации Томагавк

Где спрятать кнопку валет, чтобы её легко было достать

Если водитель выбирает место, которое будет использоваться для установки кнопки Valet, он должен учесть следующие моменты:

• нужно прятать так, чтобы самому её было легко найти, а преступник не смог этого сделать;
• кнопка очень маленькая и стоит выбирать такое место для её размещения, чтобы она не могла куда-то провалиться;
• кнопочный механизм работает за счёт стандартного подключения к сигнализации и стоит установить его в том месте, куда достаёт стандартный провод;
• провод, ведущий к кнопке валет очень яркий и водитель должен стараться сделать его максимально незаметным.

Любимыми местами установки этого механизма для водителей являются такие отделы салона автомобиля:

• за приборной панелью или магнитолой;
• в бардачке;
• под рулём;
• на конце провода;
• под пассажирскими сидениями.
