Установка бортового компьютера на ВАЗ 2114

Виды БК

Бортовые устройства подразделяются на несколько видов. На ВАЗ 2110 подходят инжекторные или карбюраторные устройства, в зависимости от типа системы питания для автомобиля. Дополнительно устройства подразделяются на стационарные, устанавливаемые только в специально отведенные места или универсальные, произвольного размера, которые можно поставить в любом удобном месте.

Помимо прочего, существуют устройства, которые подойдут только для одной модели. К примеру, ВАЗ 20219, а на ваз 2110 он не работает. Это может стать причиной, почему прибор неправильно показывает данные. Об этом стоит помнить при покупке и приобрести бортовой компьютер, который можно устанавливать именно на эти модели.

Наиболее распространенными и удобными устройствами для ваз 2110 являются простые приборы Штат 110-Х5, цена которых начинается с 2-3 тысяч рублей. Бортовик совместим со старой панелью и обладает рядом простых функций, как информация о расходе топлива, температура ОЖ в бачке, ориентировочный запас хода и пробег до предстоящего ТО вкупе с расшифровкой ошибок двигателя.

Лучше всего отдать предпочтение более дорогим приборам типа Омега 168, Орион или Мутльтроникс. Такие устройства обладают расширенным набором полезных функций, которые существенно упростят эксплуатацию авто. И вас не испугает то, сколько стоит такой бортовой компьютер. Максимальная стоимость продвинутых БК, которые идут вместе с приборной панелью, упрощающей установку, достигает 10-12-ти тысяч рублей.

Обзор…Бортовой компьютер 2110-2112

Бортовой компьютер ВАЗ 2114 (установка Multitronics X140)

НАЗНАЧЕНИЕ БОРТОВОГО КОМПЬЮТЕРА

Бортовой компьютер на автомобиле является электронным компьютерным устройством, предназначенным следить за состоянием различных узлов машины и передавать информацию автовладельцу. В зависимости от технической оснащенности бортовые компьютеры (БК) могут быть разными по своей сложности, соответственно, и цена устройства может заметно различаться.

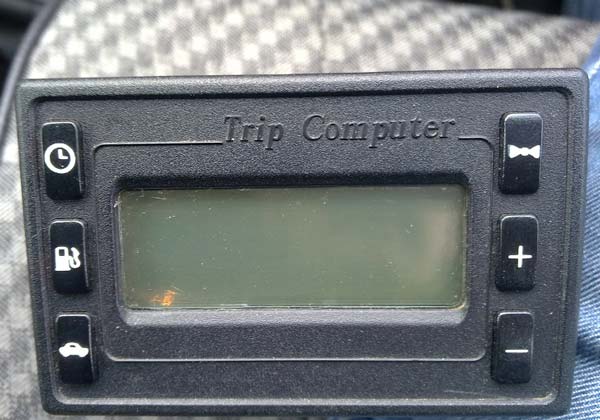

На автомашину ВАЗ 2114 с завода штатно устанавливается БК 2114-3857010. Девайс монтируется на панели правее комбинации приборов на одном уровне с ней. На тех моделях ВАЗ, которые не комплектуются таким устройством, на панели приборов в штатном месте предусмотрена заглушка и должен присутствовать 9-контактный разъем для подключения устройства.

В «родном» для 2114 БК можно просматривать на дисплее следующие параметры:

• Текущее время и дата;
• Время поездки за исключением остановок;
• Время поездки, включая остановки;
• Расход бензина в текущем времени;
• Средний и общий расход бензина за поездку;
• Пробег на остатке бензина в баке;
• Сигнал, когда остается минимум горючего в бензобаке;
• Общий уровень оставшегося топлива;
• Расстояние поездки;
• Среднюю скорость в течение поездки;
• Напряжение автомобильной сети;
• Сигнал, когда напряжение сети ниже допустимого.

В комплектации «Люкс» устанавливается бортовой (или маршрутный) компьютер АМК-211501, в котором добавлена прошивка, позволяющая диагностировать электронную систему управления двигателем (ЭСУД). Но многих обладателей ВАЗов моделей 2113,2114, 2115 штатная техника не устраивает своим ограниченным функционалом, и они стремятся установить более совершенный БК с большим набором контролируемых параметров. Их можно понять – сейчас существует много разных моделей от разных производителей.

Самые миниатюрный БК Штат Х-1М выполнен в виде кнопок.

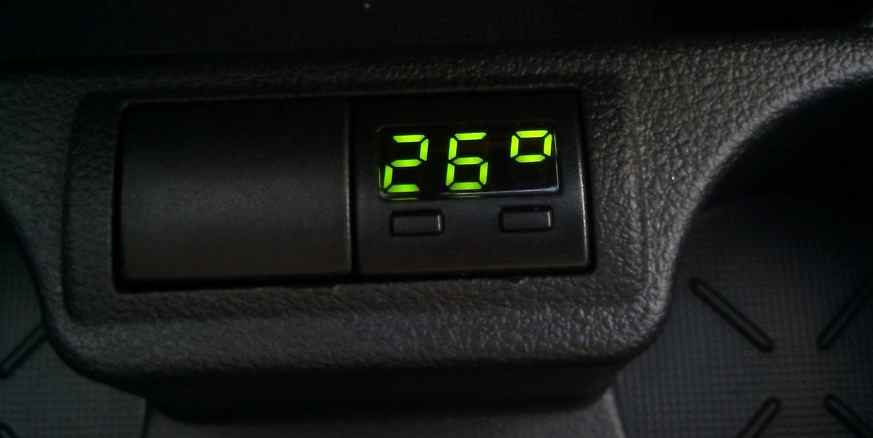

БК Штат Х-1М

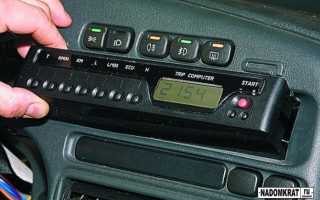

Он монтируется над штатным расположением маршрутного компьютера вместо кнопочных заглушек. Среди интересных дополнительных функций у девайса можно отметить:

• «Плазмер» – прогрев свечей зажигания перед запуском мотора;
• «Тропик» – возможность менять температуру включения вентилятора и тем самым в жару исключить перегрев двигателя.

Всего в устройстве насчитывается 30 функций, а стоит БК около 1000 рублей. Более дорогие маршрутные компьютеры устанавливаются на штатное место и более функциональны. На дисплее модели «Орион БК-46» можно увидеть до 7 контролируемых параметров одновременно, при этом при отключении аккумулятора в устройстве сохраняются в памяти все данные. Цена вопроса порядка 2500-2800 руб.

Одна из самых продвинутых моделей БК для ВАЗ 2114 – «Gamma GF 415T». Здесь можно наблюдать такие интересные функции, как:

• Отображение на экране сразу трех мультидисплеев;
• Энергонезависимые кварцевые часы;
• Информирование о необходимости замене масел, фильтров, свечей и т. д.

Контролируемых параметров очень много, стоимость БК находится в пределах 4000-4600 руб. Многие системы оснащены звуковым оповещением, и такие компьютеры очень удобны в использовании.

Основные отличия БК инжектора от карбюратора

Основные отличия бк в зависимости от типа питания, заключаются в возможностях бортового для ВАЗ 2110. Карбюраторный тип – самый простой. Основная причина — карбюраторы в большей степени регулируются механически, а электронике отведена второстепенная роль. Поэтому его стандартный набор функций – крайне невелик. Можно узнать о:

• времени суток или настроить будильник;
• текущем и среднем расходе топлива, а также запасе хода;
• средней скорости и режиме езды;
• температуре двигателя или забортного воздуха;
• диагностическую информацию, которая позволяет узнать об ошибке работы двигателя и декодировать ее.

Недостатки БК инжектора

Некоторые модели ВАЗ 2110 оснащаются штатным бортовым компьютером. Данная модель обладает определенным рядом недостатков и ограничений. К примеру, модель слабо взаимодействует с электронным блоком управления (ЭБУ) и не позволяет получать данные через специальный диагностический разъем. Однако с такой проблемой сталкиваются только автомобилисты, бортовой компьютер в штате. К тому же это лечится стандартной перепрошивкой заводских настроек.

Если же БК устанавливается на ВАЗ 2110 отдельно, то его можно легко настроить под себя. При условии правильного подключения, устройство не будет доставлять проблем. Если все же имеются сложности, например, загорелась лампочка Check, а показывает диагностика, что такой код ошибки не существует.

Это значит, что могут отойти контакты бортового компьютера или произойти сбой в электронной системе. Необходимо перезагрузить БК или отключить его на несколько минут. Далее осуществляем повторное подключение и настраиваем устройство согласно инструкции по эксплуатации.

• некоторый модели бортовиков не позволяют считывать ошибки;
• неправильное подключение компьютера на ваз 2110 может вызвать ошибки в системе зажигания;
• показывает неправильные значения расхода топлива из-за неисправности датчика массового расхода воздуха.

ШТАТ 110 Х-5 для Ваз 2110 старая панель

Цена при заказе в интернет-магазине.

Если вы проживаете в Самаре и хотите приобрести товар в интернет-магазине, то вам необходимо будет оформить заказ, выбрав Способ доставки «Курьером по Самаре».

Цена, по которой товар продается в розничном магазине по адресу: г. Самара, ул. Партизанская, 56а, ТЦ «Каскад», офис 206.

Если цена розничного магазина не указана, то в розничном магазине товар продается по цене интернет-магазина.

Это статус товара, отображающий информацию о наличии товара на складе.

Данный товар есть на складе магазина, и будет отправлен вам в кратчайшие сроки без предзаказа.

На данный момент этого товара нет в наличии, но мы ожидаем его поступления от производителя. Как только товар поступит в магазин, он будет отправлен вам.

Сроки поступления товара в магазин вам сообщит оператор.

Данного товара нет в наличии на складе магазина, но мы сможем привезти его специально для вас, если вы оформите заказ.

Товары, поставляемые «под заказ» отправляются только при 100% предоплате.

Сроки поставки вам сообщит оператор.

Краткое описание компьютера Штат 110 X-5

Установка компьютера

Особенности БК Штат 110 X-5

У бортового компьютера Штат 110 X-5 реализована энергонезависимая память. Это значит, что при снятии клеммы с аккумулятора БК сохраняет все значения.

Маршрутный компьютер обладает двумя независимыми счетчиками пробега и расхода с возможностью просмотра предыдущих значений параметров (до сброса) для одного вида отчета.

Функция Плазмер

Функция Форсаж

Функция Тропик

Работа с ГБО

Данный бортовой компьютер способен учитывать поправку расхода топлива при работе на природном газе. Это дает возможность владельцу своей десятки устанавливать на своей машине газобалонное оборудование или коротко ГБО.

Функция аварийной сигнализации

Режим Динамика

Режим Такси

Обновление ПО

У маршрутного компьютера Штат 110 X-5 имеется возможность обновления программного обеспечения через Интернет с сайта производителя.

• Январь
• Итэлма
• Автэл

Функциональность:

Маршрутный компьютер:

• остаток топлива в бензобаке.
• два мультидисплея Трасса и Город.
• средняя скорость за поездку автомобиля.
• средний расход топлива за поездку автомобиля.
• время в пути.
• скорость автомобиля.
• пройденный путь за поездку.
• показания расхода топлива .
• показания расхода топлива за поездку.
• прогноз пробега автомобиля на оставшемся топливе.

Диагностический тестер:

• определения типа контроллера.
• очистка памяти контроллера, функция Форсаж.
• плазменный запуск, сушка свечей, функция Плазмер.
• коды ошибок и их расшифровка.
• мультидисплей параметры двигателя.
• положение регулятора холостого хода.
• значение массового расхода воздуха.
• положение дроссельной заслонки %.
• частота вращения коленвала двигателя.
• значение напряжения бортовой сети автомобиля.
• показания температуры охлаждающей жидкости.

Настройки и установки:

• регулировка яркости дисплея компьютера.
• регулировка яркости подсветки кнопок компьютера.
• регулировка контраста дисплея компьютера.
• выбор режима день или ночь.
• установка часов, будильника.
• установка дня недели, даты.
• сигнал каждый час.
• выбор частоты приветствия.
• корректировка подсчета пробега.
• корректировка подсчета топлива.
• установка температуры включения вентилятора системы охлаждения, функция Тропик.
• выбор панели приборов автомобиля.

Определение сроков ТО:

• замена масла в двигателе.
• замена масла в коробке передач.
• замена воздушного и топливного фильтров.
• замена ремня генератора.
• замена свечей зажигания.
• замена ремня ГРМ.

Аварийный сигнализатор:

• сигнал о перегреве двигателя.
• сигнал перезаряде или не дозаряди аккумуляторной батареи.
• сигнал о низком уровне топлива.

• часы, календарь, будильник.
• температура за бортом автомобиля.

Сервисное меню:

• версия схемы и версия программного обеспечения компьютера.
• источник информации о напряжении бортовой сети.
• температура внутри бортового компьютера.
• корректировка уличного датчика температуры.
• сигнал газобаллонного оборудования.
• задержка срабатывания сигнализатора напряжения.
• верхний и нижний пороги сигнализатора напряжения.
• калибровка датчика уровня топлива.
• калибровка вольтметра.
• сброс всех настроек.
• обнуление всех данных.
• серийный номер бортового компьютера.
• Функция «НЕ ВЫКЛЮЧЕНЫ ГАБАРИТНЫЕ ОГНИ».

Внимание в случае попытки самостоятельного вмешательства в конструкцию прибора для решения проблемы, прибор автоматически снимается с гарантии, в данном случае ремонт прибора идет платный.

Правила перемещения на авто с инжектором

Автомобиль, оснащенный инжектором, менее восприимчив к окружающим температурам. Однако в серьезный мороз инжекторная Лада тоже испытывает трудности с пуском. Здесь стоит пользоваться бортовым компьютером с функцией подогрева свечей. Каждый раз, когда температура падает ниже определенного значение, а автомобиль выключен, осуществляется специальный подогрев жал, позволяющий обеспечить стабильный старт двигателя.

Также двигатель на ваз иногда перегревается, что может вызвать прогар клапана и дорогостоящий капитальный ремонт. Однако это возможно при неисправности системы охлаждения. При необходимости можно активировать функцию Тропик для бортового компьютера ваз 2110. При достижении температуры, более чем заданное владельцем значение, происходит включение вентилятора принудительного охлаждения.

Плюсы БК

Установка компьютера на ваз 2110 откроет массу хороших опций и имеет огромное число плюсов:

• наличие trip computer позволяет узнать о запасе хода;
• возможность совместить компьютер и навигатор;
• опция подогрева свечей отключенного автомобиля;
• возможность проверить ошибки и устранить их сразу же. Замена подшипника, вызвавшего неисправность, значительно
• дешевле последующего обширного ремонта.

Бортовой компьютер ВАЗ 2110 (подробная инструкция по установке)

Установка БК для инжектора

Подключить бортовой компьютер достаточно просто. На ВАЗ 2110 предлагаются несколько моделей – штатная, которая занимает место стандартных часов или универсальные, которые могут располагаться по усмотрению.

1. Необходимо найти стандартный разъем для подключения. Снимите с ваз 2110 накладку в нижней части торпед, как правило, он находится там.
2. Далее следует отыскать провод K-line и подключить его к ЭБУ автомобиля. Место провода указано на схеме подключения бортового компьютера (см. фото).



3. К отдельным разъемам можно подсоединить датчик температуры воздуха (лучше устанавливать в заднем бампере или возле рулевых наконечников), расхода топлива или скорости авто. Распиновка колодки указана выше.

При необходимости можно установить бортовой компьютер дополнительно к штатному. Это позволит сэкономить место на панели. К примеру, компьютер Сигма или Штат, устанавливаются на ВАЗ 2112 вместо стандартной заглушки блока САУО и не надо производить распайку контактов. Необходимо присоединить три контакта – 12-ти вольтовый, K-line и масса.

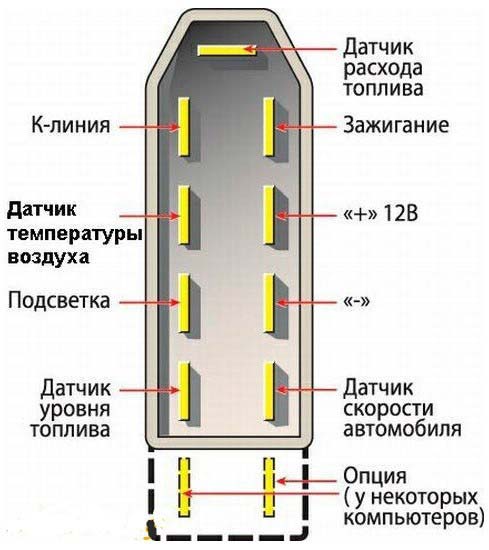

Схема подключения

Процесс диагностики ЭБУ при помощи специального сканера.

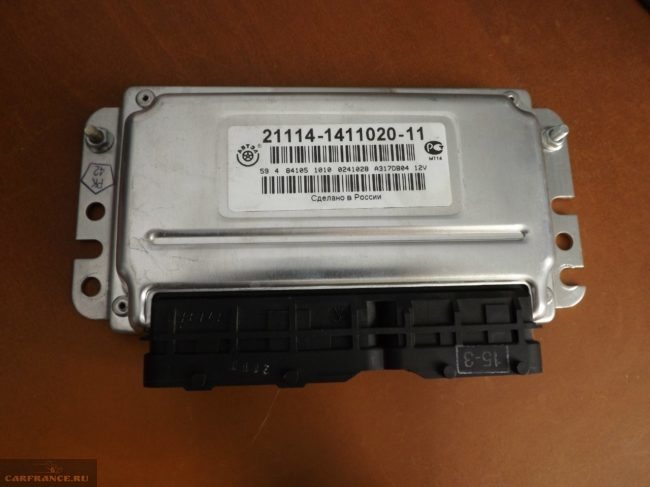

Электронные блоки управления ВАЗ-2110 являются основным инструментом для управления и автоматизации большинства процессов в автомобиле. Для корректировки ПО, часто прибегают к замене «мозгов» на более «гибки» к перепрошивке ЭБУ.

Прежде всего, необходимо уточнить несколько терминов, которые потребуются в рассмотрении вопросов о смене электронного блока управления:

• Совместимость проводки. Для замены потребуется, чтобы разъёмы на старом ЭБУ и новом совпадали.
• Программное обеспечение (ПО) — это заданный алгори, который может меняться, в зависимости от потребностей или желаний автомобилиста.
• Аппаратная составляющая — непосредственно электронный блок управления, платы или другие компоненты, которые позволяют нормально функционировать системам, связанным с ЭБУ.

Для семейства ВАЗ-2110 было два типа подключения разъёмов. Так, для «мозгов» Январь 5.1.х, Bosch M1.5.4, Bosch MP7.0, и VS 5.1 был 51-пиновый разъём, а вот для Январь 7.2(+), Bosch M7.9.7(+) и M73 — 81-пиновый.

То есть взаимозаменяемость блоков управления вызвана распиновкой блока.

ЭБУ Январь 7.2.

Отличия

Принципиальные отличия 81-пиновых блоков от блоков предыдущих поколений:

1. Уменьшены габаритные размеры корпуса и вес.
2. Новые, более современные разъёмы с улучшенной надёжностью соединений.
3. Контроллеры имеют встроенные коммутаторы, следовательно, вместо модулей зажигания могут, использованы катушки зажигания, которые увеличивают надёжность ЭСУД в целом.
4. Нет ни программной, ни аппаратной совместимости, ни с одним из блоков, выпускаемых ранее.

Даже электронные блоки управления одного производителя значительно будут отличаться распиновкой. Поэтому взаимозаменяемость «мозгов» будет зависеть от количества пинов разъёма. Также, стоит понимать, что большую роль будет играть прошивка. При смене ЭБУ автомобилисту придётся перепрошивать блок, для корректной работы всех устройств транспортного средства.

ЭБУ Январь 5.1.

Очень важным нюансом остаётся то, что программное обеспечение блока управления должно быть совместимое и соответствовать типу впрыска, а также токсическим нормам заложенными заводом изготовителем.

Назначение контактов ЭБУ Bosch M1.5.4, MP7.0 и Январь-5.1

Распиновка 55-пинового ЭБУ.

Рассмотрим распиновку блоков управления 55-пиновых «мозгов»:

Рекомендуем: Преимущества резиновых ковриков в салон автомобиля перед ворсовыми

Описание контактов ЭБУ М7.9.7 / Январь 7.2

Рассмотрим распиновку блоков управления 81-пиновых «мозгов»:

Инструкция по эксплуатации

Дополнительно стоит произвести настройку компьютера для ваз 2110 после того, как все устройства будут установлены. На устройстве, как правило, есть специальная крестовина. Данные кнопки помогают осуществить настройку прибора. К примеру, для подключения датчика уровня топлива следует слить бак, произвести включение устройства, нажать кнопку диагностики.
Прибор проведет анализ, а после на дисплее возникнет численное обозначение. Такое количество бензина следует залить. После компьютер перейдет к другой фазе анализа. После ее завершения можно заливать полный бак. Полный набор настроек указан в руководстве по эксплуатации конкретного прибора и сделать выбор в пользу нужных функций.

Правильная эксплуатация

При правильном подходе, установленный БК не доставит проблем. Однако если он показывать недостоверную информацию, то стоит снять бортовой компьютер и проверить его на исправность. Как снять прибор – понятно. Ведь у него отключаемый разъем, соответственно демонтировать его нужно в обратном порядке. Главное помнить, что это хрупкая вещь и ее можно разбить.
После демонтажа следует проверить целостность пайки и проводов, устранить разрывы. После, поставить устройство туда, где оно стояло до этого и вновь пользоваться исправным прибором.

Пошаговая установка компьютера на ВАЗ-2115

Устройство будет считывать информацию с ЭБУ двигателя.

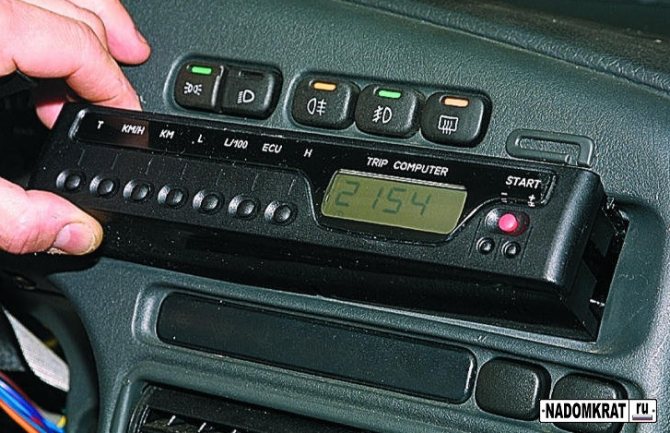

1. Изначально обесточьте бортовую сеть автомобиля – снимите клеммы с АКБ.
2. В автомобиле уже предусмотрено место для монтажа БК. Вся необходимая проводка уже подведена в это место.
3. Сняв заглушку, вы увидите жгут проводов и штекер – подключите все в соответствующие гнезда на компьютере и закрепите панель.
4. На этом процесс подключения можно считать завершенным.

Рекомендуем: Автомобильный герметик — универсальное средство для быстрого ремонта вашей машины

Правильность работы устройства рекомендуется проверять еще на этапе покупки БК. Все диагностические процессы продавец должен сделать бесплатно – это его обязанность, продать вам качественный товар.
