Коленчатый вал двигателя внутреннего сгорания работает в экстремальных условиях. Коленвал раскручивается на большие обороты, испытывает динамические нагрузки, поэтому нуждается в подшипниках и принудительной смазке пар трения. Кроме того, такая деталь должна быть зафиксирована с минимальными люфтами. Например, допустимый зазор в сопряжении поверхностей шейки шатуна, шатунного вкладыша и самого шатуна коленвала ВАЗ 2106 должен составить не более 0,1 мм. Для долговечной и стабильной работы коленвалу нужны подшипники.

Как определить поломку

Визуально очень сложно понять, что произошло нарушение в работе коленвала из-за выхода из строя подшипника. Для этого придётся полностью разбирать двигатель. Но есть несколько признаков, которые достоверно указывают на поломку:

1. Сильная вибрация коленчатого вала или его неравномерная работа вследствие нарушения баланса. Причиной этого как раз является неисправный подшипник.
2. Попадание масла в систему трансмиссии. Это происходит вследствие повреждения сальника неисправным подшипником. Сальник растрескивается и часть масла вытекает наружу, в трансмиссию.

Повреждения этой детали оказывают влияние не только на коленвал, но и на первичный вал, расположенный в коробке передач. В результате могут появиться нарушения в работе коробки передач.

Как снять подшипник коленвала на классике БЕЗ СЪЕМНИКА ваз 2101 2102 2103 2104 2105 2106 2107

Подшипник в конструкции коленчатого вала

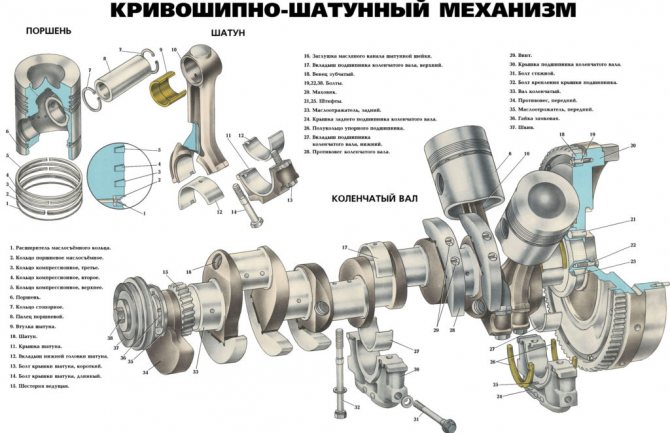

Как известно, коленчатый вал – это деталь двигателя, предназначенная для преобразования возвратно-поступательного движения от поршней двигателя, с последующей передачей этого вращения на трансмиссию автомобиля. На обоих концах вала расположены подшипники, которые поддерживают его в блоке цилиндров и обеспечивают его вращение внутри блока с минимальным трением. Один из таких подшипников имеет широкую обойму, которая позволяет монтировать внутрь первичный вал коробки передач. Речь пойдет именно об этом подшипнике.

Данная деталь находится в постоянном напряжении: это и перепады температур и механические воздействия, поэтому очень важно, чтобы она была качественная и прекрасно справлялась со своими обязанностями.

Помимо самого подшипника, в месте его установки крепится сальник коленчатого вала. Данный уплотнитель страдает самым первым при повреждениях подшипника коленвала. Дело в том, что при возникновении неисправностей подшипника, он начинает вибрировать и задевать сальник коленвала. В связи с этим, уплотнитель трескается и пропускает часть масла наружу. Кроме того, поврежденный подшипник – это первая причина дисбаланса коленчатого вала. Он начинает вращаться неравномерно и вибрировать.

Пострадавшим можно считать не только коленчатый вал, но и первичный вал коробки передач. Данный узел намного чувствительнее к механическим перегрузкам, поэтому если «достанется» первичному валу, то проблемы начнутся у всей коробки передач.

Проверка подшипников электродвигателя

Замена подшипника первичного вала кпп ваз 2107 (2101, 2104, 2105, 2106) без разбора коробки передач
Необходимо всегда проверять состояние подшипников электродвигателя. Если их износ значительно превышает допустимые пределы, они начинают перегреваться, а работа мотора становится шумной. При игнорировании такой работы мотора и несвоевременной замене подшипников, при вращении неподвижная часть мотора статор и его подвижная – ротор, начинают касаться друг друга и это может привести к серьезной поломке мотора и, как следствие, замене якоря или ротора.

Проверять подшипники можно самостоятельно. При этом,электродвигатель нужно поместить на твердую поверхность, далее положить сверху на него руку и несколько раз провернуть вал

Ротор при вращении не должен заедать, также необходимо обратить внимание присутствуют ли царапающие звуки или вращение ротора с рывками, это свидетельствует о том, что подшипники потребуют замены в самое ближайшее время

Замена Подшипника Первичного Вала Ваз 2107 Видео

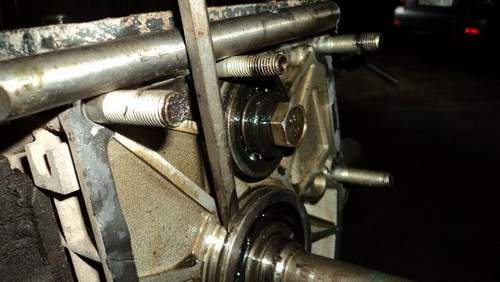

ВАЗ 2107 Подшипник первичного вала видео заменитель

На автомобилях ВАЗ-2107 установлена ​​надежная и неприхотливая в обслуживании коробка передач. Часто двигатель ремонтируется один или два раза, а трансмиссия продолжает выполнять свои задачи. Несмотря на эту надежность, контрольно-пропускной пункт все равно придется ремонтировать.

Наиболее распространенная причина проблем подшипник Входной вал. У вас он разрушен по двум причинам. из-за экстремального стиля вождения других деталей брака. Например, если вы резко тянете рычаг переключения передач, в противном случае перегрузите коробку передач с быстрым ускорением, часто буксируйте другие машины, замена

Подшипник первичного вала потребуется очень скоро. Существует еще одна причина отказа агрегата. неправильное обслуживание редуктора и несоблюдение правил производителя.

Среди автовладельцев существует мнение, что замена

подшипник на входном валу редуктора возможен только в том случае, если рабочая разборка узла завершена. В результате они, вероятно, доверяют работе специалистов ВТО. На самом деле, для выполнения вышеуказанных работ не требуется работающий демонтаж. Кроме того, вы можете менять подшипник самостоятельно и без участия мастеров. Причина в том, что нет необходимости разбирать коробку передач, а сама операция не требует от подрядчика сложных инструментов и специальных навыков. Однако обо всем подробнее.

Как определить отказ подшипника?

Проблемы с подшипником первичного вала на коробке ВАЗ2107

, легко узнать по ряду функций:

• Когда машина движется, в коробке передач стучат. Посторонние звуки иногда возникают и даже не зависят от положения селектора скорости.
• Когда ручка переключения перемещается в нейтральное положение, слышен подозрительный шум, уровень громкости которого увеличивается с увеличением скорости машины.
• Скорость переключения по-разному отключается самопроизвольно, без участия водителя.
• Подшипник заклинило, что делает невозможным включение сцепления.

Замена сальника первичного вала КПП 2101-07.

Замена сальника первичного вала КПП 2101-07.

Я растворяю видео

с помощью YouTube Video Editor ()

Любая из вышеперечисленных функций указывает на проблему в контрольной точке, которую не рекомендуется игнорировать. Если вы немедленно не замените подшипник главного вала, существует высокий риск смещения и поломки корзины сцепления. Если невозможно избежать перекоса, износ подшипника в то же время сломает сцепление и / или коробку передач.

Проверка люфтов

Замена ступичного подшипника ваз 2107

В подшипниках качения (шариковых или роликовых) должен присутствовать радиальный и продольный или осевой люфты. Это является нормой, потому что даже в новых подшипниках имеются некоторые люфты, но они не должны превышать допустимые пределы.

• Чтобы проверить радиальный люфт подшипника, необходимо поместить электродвигатель на твердую поверхность и, взявшись рукой за вал, постараться как можно больше его отклонить. Для бытовых моторов отклонение должно быть практически незаметным.
• Для проверки осевого люфта нужно потянуть за вал на себя или толкнуть ротор от себя, в бытовых электродвигателях отклонение не должно превышать более трех миллиметров, чем меньше его величина, тем лучше.

Если, разобрав электродвигатель, вы обнаружили следы трения ротора о статор, то это означает значительный износ подшипников. При сильной потертости ротора его необходимо заменить.

Как сделать своими руками и подобрать шестерни на редуктор болгарки большой и маленькой

Подвесной подшипник карданного вала ваз 2107 (2105, 2106, 2101) — замена с фото и видео

Шестерни в редукторе болгарки

В редукторах болгарок применяют конические шестерни двух видов — прямозубые и косозубые. Конические с прямыми зубьями встречаются достаточно редко и только в небольших маломощных болгарках. Более маленькое пятно контакта по сравнению с косозубыми шестернями не позволяет передавать большие мощности. Простота в изготовлении, применение дешевых шарикоподшипников из-за отсутствия осевых нагрузок, делают такие УШМ недорогим товаром.

В подавляющем большинстве болгарок в редукторах используются конические косозубые шестерни. Это бытовые болгарки хорошего качества и мощные профессиональные УШМ. Так как в них обеспечивается плавность контакта они не создают повышенный шум при работе, более долговечны в эксплуатации и не имеют ограничений по мощности.

Тем, кто столкнулся с проблемой замены изношенных или сломанных шестерен на болгарке, будет полезна информация по ремонту различных моделей вместе с просмотром видео.

Как снять и поменять в болгарке BOSCH

В видео в одной из моделей УШМ фирмы BOSCH появился «металлический» звук при вращении шестерен редуктора. Для полной диагностики дефекта было принято решение сделать полную разборку болгарки, где кроме пластикового электрического корпуса, разбирается корпус редуктора из алюминиевого сплава.

После вскрытия редуктора визуально фиксируется износ шестерен, особенно большой ведущей. Однако замена делается взаимозаменяемой парой вне зависимости от отсутствия критического износа на второй, обычно маленькой шестерни. Смазка, в которой находятся абразивные частицы от износившихся деталей, вымывается с помощью бензина или керосина, поверхность корпуса тщательно протирается и просушивается. В чистом виде намного легче определить все дефектные детали.

Для того, чтобы убрать ротор электродвигателя из редуктора, требуется освободить коллекторный узел от прижатых к нему щеток. Кстати в данном видео они находились в критически плохом состоянии и также подлежали замене. После окончательного определения всех дефектных деталей, кроме шестерни и щеток, принято решение поменять подшипники ротора и опорную втулку большой шестерни, которая стоит в корпусе редуктора. Целесообразность замены делается на основании больших размеров люфтов.

Автор подобрал в качестве альтернативы европейским подшипникам российские аналоги, бронзовую втулку 10 х 14 мм найти можно легко. Кстати, свое «ноу-хау» как снять подшипник ротора, плотно примыкающего к лабиринтному уплотнению коллектора, автор оставил втайне. Однако, снять его с полностью извлеченного из болгарки ротора непросто, так как существует много базовых сторон для его крепления в приспособлениях, при этом следует учитывать, что подшипник заменяется на новый.

Замена подшипников коленчатого вала

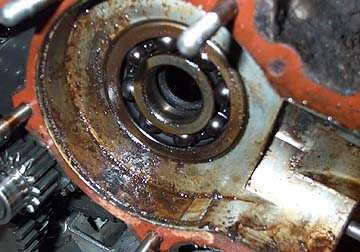

Итак, как снять подшипник с коленвала? Если говорить о подшипнике первичного вала КПП, то без применения специальных съемников для выпресовки подшипника не обойтись. На рынке в ассортименте представлены как универсальные съемники, так и съемники для конкретных моделей подшипников.

Сняите подшипника из фланца коленвала ВАЗ 2107

Съемник подшипника коленвала ВАЗ 2107

Подшипники скольжения коленчатого вала снять не сложно, но для этого потребуется демонтаж и полная разборка двигателя. Рассмотрим замену подшипников на примере двигателя ВАЗ 2106.

Пред началом работ убедитесь, что располагаете всем необходимым. Не спешите снимать вал и подшипники, для начала необходимо проверить осевые люфты коленчатого вала.

1.Сняв все узлы и оборудование, мешающие работе, демонтировать блок двигателя (блок лучше установить на ремонтный стенд).

2. Демонтировать маховик. Для удобства на «венец» маховика необходимо установить фиксатор. Перед демонтажем необходимо отметить положение маховика относительно блока двигателя, промаркировать очередность болтов крепления маховика.

1 – ключ; 2 – маховик; 3 – болт крепления маховика; 4 – шайба; 5 – фиксатор для удержания маховика от проворачивания; 6 – передняя крышка картера сцепления.

3. Демонтировать поддон картера и маслонасос.

4.Открутить крышки подшипников шатунов, демонтировать шатуны, поочередно снимая их вместе с поршнями.

7. Снять коленчатый вал.

8. Выполнить очистку посадочных поверхностей. Заменить коренные подшипники

Важно: у подшипников № 1,2,4,5 есть проточка (канавка по центру). На третьем вкладыше проточки нет

9. Заменить полукольца коленвала.

10. Установить коленчатый вал, накрыть его обратными половинками коренных подшипников, расставить крышки и обтянуть динамометрическим ключом. Установив в шатуны нижние половинки подшипников, поставить поршни, накрыть их ответными половинками подшипников с крышками, обтянуть динамометрическим ключом. Затяжка осуществляется с паспортными усилиями, установленными производителем. Для коренных подшипников ВАЗ 2106 усилие равно значению 68,31–84,38 Н.м, а шатунных —43,32–53,51 Н.м.

Инструкция по снятию подшипника с коленчатого вала

В каждом автосервисе, для того, чтобы извлечь любой из нескольких десятков подшипников, которые имеются в машине, обязательно есть выпрессовка, съёмник или любое другое специальное приспособление. Но для нашего случая, когда все делается в обычном гараже своими руками, автолюбителю приходится изготавливать приспособления своими руками или использовать подручные средства. Снять шарикоподшипник из гнезда коленвала в гаражных условиях можно 2 способами.

Способ №1

Если подшипник посажен в тыльную стенку не до упора, то его из внутренней обоймы, можно снять с помощью инерционного крючка сделанного собственноручно. Для того чтобы его изготовить понадобится:

• отрезок арматуры или прута (D = 6-8 мм., L = 300-400 мм.);
• цилиндр из металла со сквозным отверстием, d больше, чем выбранный прут (может подойти ступица, массивная звёздочка или любой другой похожий предмет).

Изготовление приспособления:

1. Один из концов арматуры загибается под углом 900 , при этом длина изгиба должна быть около 10 мм.
2. С одной стороны стержня надевается цилиндр из металла.
3. С другой стороны – приваривается отрезок, и на нем изготавливается Т-образный наконечник.

Для того чтобы снять подшипник таким самодельный устройством, стержень вставляется во внутреннюю обойму подшипника и крепится изгибом. Когда груз перемещается с ускорением, то наносятся удары по Т-образному наконечнику. Для того чтобы равномерно снять, с каждым ударом стержень должен проворачиваться вокруг оси.

На видео: Как выпресовать подшипник с глухого картера за 3 минуты?

Способ № 2

Этим способом можно снять подшипник коленвала, это можно сделать с помощью металлического цилиндра или болта (с примерным диаметром 14,5 мм.), чтоб он входил в отверстие внутренней обоймы с минимальным зазором. Слишком свободное вхождение или очень тугое не подойдёт. Снятие подшипника коленвала:

1. В полость за подшипником через отверстие закладывается смазка (типа «Солидол»).
2. Во внутреннюю обойму просовывается стержень и забивается молотком до полного погружения стержня.
3. Добавить еще смазки, и под воздействием ее давления, подшипник выдавливается из гнезда коленчатого вала.

Источник

Третий способ, как снять подшипник

Если нет возможности применить первый способ, решая, как снять подшипник съемником, то используйте третий метод. Он потребует сноровки и применение силы, вспомогательных инструментов. Какая предусмотрена процедура действий?

1. Изучить особенности процедуры, как снять подшипник, оценить свои возможности и степень навыков.
2. Подобрать нужные инструменты: кувалду с мягким наконечником, деревянные подставки, тиски.
3. Зафиксировать съемный вал в тисках и применить молоток, деревянные подкладки, чтобы выбить вал в противоположную сторону . Будьте осторожны, не повредите неловким ударом всю конструкцию детали, ведь ее можно использовать в дальнейшем.

Таким образом, третий способ применяется в том случае, если подшипник окончательно изношен, не выходит из своего гнезда, поэтому требуется применить силу. Бывают случаи, когда трудно решить задачу, как снять задние подшипники с вала, поэтому их приходится попросту вырезать. К такому радикальному способу прибегают опытные мастера, которым досталась в ремонт окончательно изношенная ходовая система, и нет другой возможности достать подшипник, чтобы его заменить. Новичкам не рекомендуется использовать третий способ, ведь они попросту не справятся, а смогут повредить другие элементы ходовой системы. В этом случае элементарная замена подшипника влетит в копеечку.

Замок

Зачастую при штамповке этих деталей на нем делается замок. Устройство коренных подшипников предусматривает замок около середины. Чтобы замок был прочным, он выполняется без разрывов.

По традициям конструирования двигателей внутреннего сгорания, замки расположены в зависимости от того, в какую сторону вращается коленчатый вал. На коренном вкладыше он нужен больше для центровки при его монтаже и для подстраховки от проворачивания. Когда двигатель испытывает масляное голодание, подшипник интенсивно нагревается, и тогда его не спасут никакие замки – вкладыш проворачивается.

Замена подшипника коленвала ВАЗ 2105-2107 своими руками

Коленчатый вал двигателя внутреннего сгорания работает в экстремальных условиях. Коленвал раскручивается на большие обороты, испытывает динамические нагрузки, поэтому нуждается в подшипниках и принудительной смазке пар трения. Кроме того, такая деталь должна быть зафиксирована с минимальными люфтами. Например, допустимый зазор в сопряжении поверхностей шейки шатуна, шатунного вкладыша и самого шатуна коленвала ВАЗ 2106 должен составить не более 0,1 мм. Для долговечной и стабильной работы коленвалу нужны подшипники.

Почему нужно менять подшипник

Как деталь, постоянно испытывающая серьезные нагрузки, подшипник имеет ограниченный срок службы – обычно от 6 до 10 лет. Первым из строя выходит сальник – резина деформируется, начинает пропускать воду из бака на подшипник, смазка вымывается, и узел уже не может обеспечить плавное вращение вала. Если деталь вовремя не заменить, может произойти разрушение вала, барабана и бака стиральной машины.

Дополнительным фактором, влияющим на износ подшипников, является перегрузка барабана стиральной машины. Если регулярно выполнять стирку слишком большого количества белья, узел может выйти из строя уже через несколько лет эксплуатации. Не стоит сбрасывать со счетов и возможный заводской брак детали или погрешности в ее установке.

Таким образом, если вы услышали стук и скрежет при работе стиральной машины, усиливающийся при выполнении отжима, приготовьтесь к замене подшипника. Признаком неполадки также будет заметный люфт барабана относительно бака.

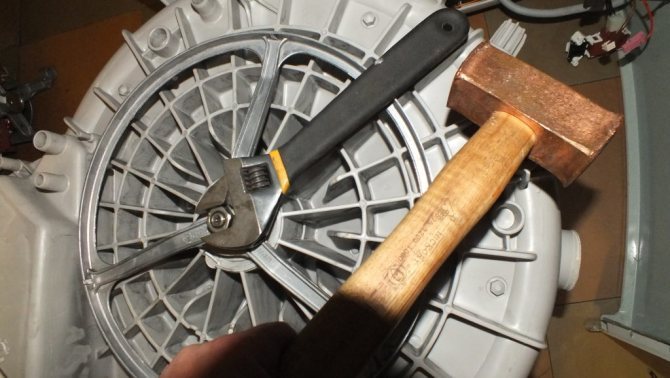

Как снять подшипник с барабана стиральной машинки LG

Бытовая техника известного корейского производителя отличается хорошей надежностью, но некоторые детали и расходные элементы требуют периодической замены или обслуживания. Для самостоятельного извлечения п/ш следует предварительно отсоединить все коммуникации, слить остатки воды, разобрать стиралку, чтобы достать барабан.

Затем раскручиваются фиксирующие болты и узел разделяется на две части. При помощи подручных средств или специальных приспособлений выбиваются подшипники, полностью очищаются посадочные места, проверяется наличие повреждений и деформаций на всех деталях.

Монтаж новых элементов и обратная сборка производится в обратном порядке.

Диагностика неисправности

Диагностику упорных деталей проводят обычно после 120-тысячного пробега мотора. Она состоит из трёх шагов.

1. Осмотреть ДВС визуально на подтёки масла. Если они имеются, это уже косвенный признак. Плохо зафиксированный коленвал выдавливает сальник, отвечающий за герметизацию. И смазка начинает вытекать.
2. Расшатать шкив генератора монтажной лопаткой, уперев один конец инструмента в кузов. Допустимый осевой люфт не должен превышать 0,35 мм.
3. Нажать на педаль муфты из салона автомобиля. Коленчатый вал при этом не должен перемещаться вперёд. Иначе — это самый верный признак поломки упорных полуколец.

Осевые перемещения коленвала вызывают громкий нерегулярный стук, который опытные мотористы умеют различать.

Вышел из строя подшипник, признаки выхода из строя подшипника

Хочется сказать, что коленчатый вал в автомобильном транспортном средстве, создан в виде единого и цельного инструмента, который невозможно разобрать. Именно по этой причине, коленвал и является наиболее дорогой деталью в двигателе, потому как невозможно заменить ни один элемент, который вышел из строя, заменить можно лишь всю конструкцию в целом. Самостоятельно починить данный аппарат можно лишь при помощи балансировки и рихтовки, однако, такие манипуляции не всегда дают необходимый результат.

Подшипник же, на первый взгляд, является незначительным и мелким элементом в системе коленчатого вала, который ну никак не может выполнять столь важные функции. Однако, именно он и есть одним из наиболее важных деталей коленчатого вала. Представляет собой подшипник некий сборочный узел, являющийся фундаментом коленвала и основной опорной деталью. Тем не менее, кроме функции основы, подшипник обладает еще одной функцией, которая заключается во вращении. Как уже было сказано выше, подшипник принимает на себя всю нагрузку и передает ее далее через подвижный узел.

Как и все элементы в автомобильных устройствах, подшипник подвергается износу и выходит из строя, вследствие чего необходимо его заменить. Однако, неисправности с данным элементом возникают не только по причине естественного износа, а также и из-за различных внешних факторов, которые непосредственно воздействуют на конкретный автомобиль. Причину поломки подшипника коленчатого вала можно легко определить по специфическому звуку, если в период эксплуатации мотора, вы слышите типичный подозрительный шорох.

Кроме того, при переключении передачи, обратите внимание на звук, который возникает в этот момент. Если, во время переключения передачи вы слышите рычание, это свидетельствует о неисправности подшипников коленчатого вала

Также, переключение передач может производится с особой сложностью или с рывками. Тем не менее, наличие вышеописанных симптомов не дает стопроцентной гарантии, что неисправен именно подшипник. В таком случае, требуется детальное рассмотрение совокупности специфических особенностей транспортного средства, например, вспомните, возможно совсем недавно вы проводили различные ремонтные работы, которые затрагивали непосредственно мотор, вполне может быть, что дело тут совсем не в подшипнике и причины неисправности автомобиля следует искать совсем в другом месте.

Установка подшипника

Обратная операция запрессовывания подшипника не отнимает таких усилий, которые прилагает мастер, снимая опору качения. Достаточно использовать в качестве оправки головку подходящего размера и молоток. Основными нюансами установки подшипника являются:

• посадочное место следует очистить от оставшихся материалов, особенно после извлечения хлебным мякишем или мылом;
• смазка должна быть надежно защищена крышкой, если она попадет на сцепление, снизится качество передачи вращения, диск начнет проскальзывать внутри корзины.

Установка подшипника

Поскольку подшипник впрессован в маховик, сидящий на коленчатом валу, а внутрь него входит вал коробки КПП, необходима соосность вращения указанных сборочных единиц. Иначе расбалансировка первичного вала станет причиной замены всех остальных передач.

Таким образом, если в маховике конкретного двигателя игольчатый подшипник установлен на конвейере, следует обеспечить его техобслуживание и замену оригинальной запчастью или аналогом, допустимым в инструкции по эксплуатации машины.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Предназначение

Осевой подшипник находится на тыльной стороне коленвала и служит для обеспечения центровки и поддержки первичного вала КПП. Основная нагрузка при вращении коленвала идет на коренные и шатунные вкладыши. Поскольку различные осевые усилия действуют на рассматриваемый элемент довольно слабо, выходит он из строя вследствие конструктивного дефекта либо на больших пробегах из-за естественного износа. Осевой подшипник коленвала представляет собой обычный подшипник качения или скольжения. Стоит указать, что на многих авто рассматриваемый конструктивный узел не предусмотрен как таковой, а задача центровки и обеспечения равномерности вращения первичного вала КПП возлагается на подшипники, расположенные в коробке передач.

Признаки неисправности

Замена опорного подшипника первичного вала КПП – довольно сложный технологический процесс. Суть даже не столько в снятии старой детали и установке нового изделия, сколько в необходимости демонтажа множества агрегатов для получения доступа к области ремонта

Именно поэтому важно правильно диагностировать неисправность, чтобы не проделать ремонт понапрасну. К основным признакам, выдающим поломку, относятся:

• шорох или шелест при работе двигателя. Симптом можно с легкостью спутать с износом выжимного. Разница в том, что посторонний шум от изношенного выжимной при нажатии на педаль сцепления и касании лепестков диафрагменной пружины сразу же затухает, тогда как опорный подшипник первичного вала КПП будет еще некоторое время вращаться по инерции, издавая характерные звуки;
• затрудненное перемещение рычага КПП. Поскольку разбитый подшипник коленчатого вала не выполняет свои функции, появляется небольшое биение при вращении первичного вала КПП. Эффект затрудненного переключения может также возникнуть из-за подклинивания, вследствие чего при нажатии на педаль сцепления не происходит полноценного размыкания ведомого диска с маховиком. При этом во время стоянки с заглушенным ДВС могут плохо включаться передачи, так как подшипник коленвала будет «тормозить» первичный вал, не давая косозубым шестерням немного провернуться и войти в зацепление.

Можно ли так ездить?

Часто замену осевого подшипника коленвала совмещают, к примеру, с заменой выжимного или комплекта сцепления. Довольно неприятно лишь из-за такой детали становиться на трудоемкий и сложный ремонт. Если шорох только начался, то еще несколько тысяч километров зачастую можно преодолеть без проблем. Но и затягивать с заменой не стоит, так как заклинивание приведет к повреждению посадочного места на первичном валу КПП. Впоследствии новая запчасть уже не сможет выполнять свою прямую функцию. Поэтому до полного разрушения доводить не стоит. К тому же некоторые методы выпрессовки с помощью подручных средств предполагают целостность обойм и тел качения.

Признаки неисправности

Хоть опорный подшипник первичного вала и является недорогой деталью, его замена — трудоёмкий процесс. И связано это не столько со сложностью демонтажа самого узла качения, сколько с необходимостью снимать другие детали и агрегаты двигателя. Чтобы не заниматься тяжёлой работой понапрасну, следует правильно диагностировать выход подшипника из строя. Признаки, указывающие на неисправность этого рода:

1. Шум, исходящий от работающего мотора при выжатом сцеплении. Похожий шорох или шелест появляется и при выходе из строя выжимного подшипника. И если шум от последнего улавливается даже при незначительном нажатии на лепестки пружинной диафрагмы корзины сцепления, то опорный подшипник КПП будет издавать посторонние звуки только при полном выключении сцепления.
2. Износ или подклинивание подшипника вследствие недостатка смазки приводит к тому, что первичный вал коробки передач поддаётся действию вращающего момента даже в то время, когда ведомый диск полностью отходит от маховика. На деле это проявляет себя такими же симптомами, как и со сцеплением, которое «ведёт» – затрудняется включение первой передачи при трогании с места, появляются рывки при переключении скоростей в движении и т. д.
3. Неритмичный стук, который появляется со стороны коробки передач, указывает на разрушение сепаратора подшипника. При этом шарики могут высыпаться или сбиваться в кучу, вызывая неприятный звук и являясь причиной дисбаланса кривошипа и первичного вала коробки переключения передач.

Конструкция вкладышей коленвала

Подшипник скольжения коленчатого вала — составной, содержит два металлических плоских полукольца, полностью охватывающих шейку коленвала (сверху и снизу). В этой детали выполняется несколько элементов:

• Отверстия (одно или два) для пропуска масла в масляные каналы в коленчатом валу и шатуне; • Замки в виде шипов или пазов под штифты для фиксации подшипника в опоре постели коленвала или в нижней головке шатуна; • Продольная канавка для подачи масла в отверстие (выполняется только на вкладыше, расположенном со стороны канала — это нижний коренной вкладыш и верхний шатунный вкладыш); • В буртовых упорных вкладышах — боковые стенки (бурты) для фиксации подшипника и ограничения осевого перемещения коленчатого вала.

Вкладыш — это многослойная конструкция, основу которой составляет стальная пластина с нанесенным на ее рабочую поверхность антифрикционным покрытием. Именно данное покрытие обеспечивает снижение трения и длительный срок службы подшипника, оно изготавливается из мягких материалов и, в свою очередь, также может быть многослойным. Покрытие вкладыша за счет меньшей мягкости поглощает микроскопические частицы износа коленвала, предотвращает заклинивание деталей, образование задиров и т.д.

По конструкции вкладыши коленчатого вала делятся на две основные группы:

• Биметаллические; • Триметаллические.

Наиболее просто устроены биметаллические подшипники. Их основу составляет стальная полоса толщиной 0,9-4 мм (в зависимости от типа и назначения детали, коренные подшипники — толще, шатунные — тоньше), на которую нанесен антифрикционный слой толщиной 0,25-0,4 мм. Данный слой изготавливается из медно-свинцово-оловянного (бронзового), медно-алюминиевого, медно-алюминиево-оловянного, алюминиево-кремниево-свинцового, алюминиево-кремниево-свинцово-оловянного или иных мягких сплавов с содержанием алюминия и меди до 75%, и олова (которое выступает в роли твердого смазочного материала) до 25%, также могут содержать небольшое количество никеля, кадмия, цинка и других металлов.

Триметаллические вкладыши помимо основного антифрикционного покрытия имеют покровный слой толщиной 0,012-0,025 мм (12-25 мкм), обеспечивающий защитные свойства (борется с коррозией и чрезмерным износом основного слоя) и улучшающие антифрикционные качества подшипника. Данное покрытие изготавливается из свинцово-оловянно-медного сплава с содержанием свинца 92-100%, олова до 12% и меди не более 3%.

Также в подшипниках скольжения могут присутствовать дополнительные слои:

• Верхний защитный слой из олова — чисто оловянное покрытие толщиной всего 0,5-1 мкм, обеспечивающее защиту от коррозии, жира и загрязнения во время транспортировки, установки и приработки вкладыша; • Нижний защитный слой из олова — такой же слой, нанесенный с наружной стороны вкладыша (обращенной к опорам коленвала или внутренней части головки шатуна); • Никелевый подслой (никелевый барьер, прокладка) — тонкий, не более 1-2 мкм слой никеля между основным антифрикционным покрытием и покровным слоем. Данный слой предотвращает диффузию атомов олова из покровного слоя в основной, что обеспечивает постоянство химического состава основного антифрикционного покрытия. При отсутствии никелевого барьера в основном покрытии может увеличиваться концентрация олова, что приводит к негативным изменениям характеристик подшипника.

Рассмотренная структура подшипников скольжения не является стандартом, многие производители предлагают свои уникальные схемы и конструкции. Например, основной антифрикционный сплав может наноситься на стальную основу не непосредственно, а через дополнительный подслой из алюминиевого или медного сплава, покровный слой может иметь разнообразный состав, в том числе без содержания свинца, и т.д.

Как снять подшипник с коленвала – способы для любого кармана

Со временем этот чудесный движущийся механизм все-таки приходит в негодность, и сразу возникает вопрос, как вытащить подшипник с коленвала? Данный процесс не так прост, как кажется на первый взгляд. Разберем поэтапно и рассмотрим самые главные аспекты по замене подшипника.

Самый распространенный способ, с помощью которого можно заменить коренной подшипник коленвала, он же и самый быстрый по времени, – это разбить подшипник зубилом и вытащить по кусочкам, а новый следом запрессовать на место.

Менее кровожадным считается способ с бытовыми подручными материалами. Отверстие рядом с объектом выдавливания необходимо заполнить крошеным хозяйственным мылом или скомканным черным хлебом, это давление его вытеснит наружу. Эта субстанция должна выглядеть очень густой, иначе ей не хватит сил создать должное давление. Можно не фантазировать, а пойти и просто приобрести съемник в любом автомагазине.

Монтаж подшипника коленвала без усилий с минимальным износом посадочного места

Главная →

Устройство → Двигатель → Коленвал (коленчатый вал) →

Чем характерен облегченный маховик

Содержание
Скрыть

Чем характерен облегченный маховик

Облегченный маховик снижает максимальную скорость – лживый миф!!!

Где установлен и для чего служит подшипник коленвала

Порядок проведения работ по замене подшипника

Облегченный маховик, это изделие из которого было извлечено определенное количество металла.

К примеру, многие автовладельцы ВАЗ из серии классика, облегчают свой маховик на полтора, два, а то и 3,5 килограмма. При этом заводской вес устройства около 7,5 кг.

При последнем варианте изделие будет весить около 4 кг и считается, что это предел для вазовских автомобилей, так как выход за него в меньшую сторону может повлиять на прочностные характеристики самого маховика. Рисковать не стоит. Хотя при правильном подходе вес изделия на ВАЗе можно уменьшить до 3 кг, но про это дальше.

Но обычно на вазовских моделях вес маховика уменьшают на 1,5 кг, что не может негативно сказаться на его прочностных характеристиках.

Но не так все просто, как кажется, тут есть много подводных камней, про которые важно знать.

Способ с применением инструментов

Придумав подшипник, инженеры сразу озаботились изготовлением специального инструмента для его снятия. Это нужно для быстрой работы специалистов и исключения финансовых вложений. Прикипевшие и ржавые вытеснением вытащить будет невозможно. Для их извлечения придумали инструменты — съемники, выколотки.

Иностранцы используют специальный съемник — его лапки вставляются в беговую дорожку внутрь кольца, после чего разжимаются, фиксируя деталь. Теперь остается только выдернуть подшипник, приложив немного усилий.

Стандартный съемник представляет собой резьбовой вал, накрученный на специальные держатели. Подведя съемник к подшипнику, зажимаем и аккуратными вращательными движениями стягиваем с оси

При съеме важно не допустить перекоса.

Если случай совсем безнадежен, придется использовать сварку или болгарку, если размер подшипника позволит это сделать. Разрезанные части с легкостью достаются из гнезда или снимаются с оси.

Не стоит отчаиваться даже в самом сложном случае. Каждый ремонт — частный случай и готового решения не предполагает. Демонтаж детали часто проще монтажа. Если не удается применить познания в физике или отсутствуют специальные инструменты, подшипник всегда можно разрушить и вытащить по частям.

Как легко снять подшипники с коленчатого вала без помощи молотка

Подготовительные работы

Поскольку опорный подшипник коленвала находится внутри двигателя, то для его извлечения необходимо снять сам двигатель. Этого можно не делать, но тогда процедура замены сильно усложнится, да и потребует больше усилий. Кроме того, один подшипник чаще всего не меняют. Обычно это является частью работ по капитальному ремонту двигателя авто или демонтажа коробки передач и сцепления для ремонта или замены.

Что необходимо сделать перед заменой повреждённой детали:

1. Загнать автомобиль на смотровую яму или эстакаду. Для безопасности работ установить специальные противооткатные упоры.
2. Открыть капот и отсоединить аккумуляторную клемму со знаком «минус».
3. В салоне машины отсоединить рычаг переключения скоростей, надавив на него и просунув во втулку отвёртку. Сдвигая отвёртку вниз, нужно одновременно вытащить рукоятку. После этого необходимо извлечь стержень втулки – это можно сделать, разжав её двумя отвёртками.
4. Снять крышку, которая находится вокруг рычага переключения передач. Она прикручена саморезами, так что сделать это не составит труда.
5. На самой коробке передач отсоединить клеммы фонарей заднего хода и трос привода спидометра.
6. После этого отсоединить стартёр и немного передвинуть его вперёд. Затем снять привод сцепления.
7. Чтобы вывести из зацепления кардан, нужно открутить от него муфту, которая находится со стороны коробки передач.
8. Далее, необходимо открутить болты крепления коробки передач к двигателю, придерживая саму коробку. С этим можно справиться только вдвоём.
9. Отвести назад коробку и вытащить первичный вал. Снять коробку, отсоединить крепление корзины сцепления и вытащить её вместе с диском.
10. В последнюю очередь извлекается маховик двигателя, после чего станет виден нужный узел.

Облегченный маховик снижает максимальную скорость – лживый миф!!!

Теория. Максимальная скорость автомобиля рассчитывается путем прохождения мерного участка в 1км, с места, с последовательным переключением передач. Развитая скорость на данном участке считается максимальной. Практика. На трассе, мы завязались с подобным Opel Omega 2.0i, зашли на обгон, но он прибавил, и обогнать себя не давал. Мы разгонялись на равных от 110 до 190км/ч, но приблизившись к черте города, сбросили скорость. Он не смог уйти вперед и мы его не обогнали но: 1. Мы на газу метан – он на бензине; 2. У нас металлические баллоны – это дополнительный вес; 3. Нас в машине двое – он один А динамика разгона была одинаковая. Судя по ускорению и развитой скорости, нельзя сказать, что у соперника уставший мотор. А вот то, что у него тяжелый маховик, то это 100%!!! За время эксперимента на ВАЗ 2101 снижение веса маховика проводилось в три этапа, использовалось три разных маховика.

1. вес маховика был снижен до 5,5 кг. Установил маховик, прокатился. Эффект был, но не то пальто, как говориться)))
2. вес маховика был облегчен до 4,5 кг. Установил облегченный маховик. Еще чувствовалась закрепощенность двигателя
3. Вес маховика был облегчен до 3,6 кг. Установил облегченный маховик, промчал, так промчал! На основе опыта, полученного практикой, описываю плюсы и минусы от облегченного маховика.

Прочитайте, может пригодится: Как устроена и работает система выпуска Ваз 2101-2107, ремонт и доработка

ГАЗ Газель Газель СВ › Бортжурнал › Подшипник в коленвалу-замена.

Подшипник коленвала, либо первичного вала в коленвалу … По фиг! Не важно. По разному.Вообще многое похоже на другое.И диагноз точный можно поставить опираясь лишь на опыт- А у меня похожее было! И было это- вот чего! Ну ка…

По разному.Вообще многое похоже на другое.И диагноз точный можно поставить опираясь лишь на опыт- А у меня похожее было! И было это- вот чего! Ну ка…

Звук Шорох. Если выжимной с прижимом к лапкам корзины усмиряет свои звуки (при неисправности первичного вала КПП то же), то при этом малыше при выжиме еще по инерции до остановки первичного вала шуршит.

ПодРЫКивание передач (ощущение буд-то сцепление ведет)

Затрудненое перемещение рычага, буд-то муфта с синхронизаторами «дурят в коробке» (происходит это из-за того, что первичный вал либо бьет, либо прокручивается приклиневшем подшипнике вместе с КВ)

Включение передачи первой например, через заднюю

Включение передачи через короткое включение сцепления

На остановленом авто, трудно включить передачу (тормозит первичный и не дает косозубу чуть повернуться и зайти в зацепление) И т.д

Я обычно не добиваюсь полного разрушения что бы потом не мучиться.Разрушения тем более может не быть. Славит подшипник клина, а на первичном сделает бороздку.И смысл в замене подшипника просто уйдет, без замены первичного вала. Потому что подшипник на прослабленом валу, первичном, будет жить своей жизнью, а в жизни первичного участия принимать не станет …

Ну в общем не тяну с заменой. И не тяну еще из -за того что снимаю дедовским методом. А для этого надо что бы он пусть и накрылся, но главное был бы в сборе!

Что бы все реализовать, не знаю кому как, но мне приходиться снять коробку и корзину с диском.Маховик не снимаю, нет нужды. При снятии корзины мечу, приучили так.Хоть корзина 406 стоит, а она со смещенным отверстием, надобность в метке вроде и отпадает …Но мне в лом перелистывать отверстие за отверстием пока попаду. Поэтому и мечу.

Метод дедушек прост, бюджетен и эффективен. Для его применения и надо -то всего : Четвертушка буханки черного хлеба Либо оправка центровки ведомого диска сцепления, либо сам первичный вал, либо прут подходящего диаметра

Кувалдочка, молоток-не важно!

Хлеб- нужна мякоть, подсох смочу пальцы и катаю комочки. Жидкий не годиться ведь… По этому вязкую массу такую.

По комочку просовываю через внутренее отверстие подшипника внутрь, в проточку коленвала за подшипник. Утрамбовываю оправкой. Забил …

Признаки неисправности подвесного подшипника ВАЗ 2107 и как проверить карданный вал своими руками

Первые признаки неисправности и износа подвесного подшипника ВАЗ 2107 (ПП) — это вибрация и стук кардана в начале движения автомобиля. После разгона авто, стук постепенно исчезает, переходя в вибрацию с шумом. Если с балансировкой оси ранее не возникало проблем, а стуки внезапно появились, то сразу необходимо сделать диагностику ПП.

Читать дальше: Сигнализация томагавк 900 переустановить время прогрева

Диагностирование выполняется в следующем порядке:

1. Установите авто на эстакаду, подъёмник или яму; 2. Под автомобилем найдите кардан;

3. Проверьте люфт ПП, перемещая деталь руками в осевом направлении — свободный ход не допускается; 4. Покрутите кардан и послушайте, как работает подшипник — вибрация, перекаты, скрежет, стук не допускаются; 5. Осмотрите корпус изделия, в том числе герметичность уплотнений подшипника — вытекание смазки не допускается; 6. Убедитесь, что крепление подвесного подшипника с кронштейном не ослаблено; 7. В представленных видео показано, как гудит подвесной подшипник ВАЗ 2101-2107 (инжектор), а так же как определить неисправность промежуточной опоры.

Видео: «Как гудит подвесной подшипник»

Видео: «Как проверить опору кардана»

Замена сальника коленвала ВАЗ 2107

Сальники (манжеты) коленвала выполняют функцию заглушек, которые лежат на концах вала не дают вытекать маслу, а также попадать в двигатель пыли. Признаками изношенности сальников коленвала, как переднего, так и заднего, является разбрызгивание и потёки масла. Стандартный срок службы сальников – не более 150 тысяч км.

• при возникновении течи масла в области шкива, или в месте соединения двигателя и коробки передач;
• когда сальники «выдавило», то есть они смещены наружу со своих мест, что говорит о повышенном давлении масла;

На инжекторной модели существует датчик положения коленвала, он измеряет и синхронизирует частоту его вращения с подачей топлива. Если датчик ограничил обороты двигателя, то причина в том числе и в неисправности сальника. Датчик ставится на крышку масляного насоса.

Какие причины приводят к преждевременному износу сальников?

• плохой материал, контрафактные запчасти;
• повышение оборотов двигателя, использование некачественного топлива, неправильная установка момента зажигания;
• перегрев двигателя;
• длительная работа на старом масле и загрязнённом фильтре.

При зимней эксплуатации автомобиля может снегом «забиться» сапун, и повышенное давление газов способно «выдавить» сальники.

Передний сальник меняется гораздо быстрее заднего. Для замены заднего нужно потратить гораздо больше времени.

Независимо от того, какой сальник (или оба, как рекомендуют мастера) будут меняться, требуется:

• поставить автомобиль на «яму».
• обесточить аккумулятор;
• включить первую передачу, чтобы зафиксировать коленвал;
• надёжно зафиксировать автомобиль стояночным тормозом.

Самостоятельная замена переднего сальника коленвала

Его внутренний диаметр 40, а наружный 56 мм.

1. Вначале отсоединяем от двигателя защиту. Используем ключ 8 мм. Отворачиваются саморезы спереди, сзади и сбоку. Снимаем защиту. Если ВАЗ 2107 инжектор, будет дополнительный щиток, но его снятие не должно вызвать трудности.

1. Снимаем ремень генератора для облегчения доступа к шкиву вала.

Отворачиваем гайку генератора, он может перемещаться по оси. Берём монтажку и перемещаем генератор до упора, ремень ослабляется и снимается.

1. С помощью рожкового ключа 38 мм, или специального ключа коленвала, или газового ключа отворачиваем гайку крепления шкива коленвала, и аккуратно снимаем шкив.

1. Теперь хорошо виден сальник. На нём может быть выработка, разрывы, метка от пореза. Аккуратно извлекаем его шлицевой широкой отвёрткой, протираем посадочное место бензином. Новый сальник аккуратно и равномерно смазываем маслом, аккуратно размещаем над посадочным местом, и, используя вместо оправки подшипник или старый сальник, лёгкими постукиваниями молотка запрессовываем его в крышку.

1. Замена окончена. Далее ставим на место шкив, ремень генератора и защиту.
