Какие лампы стоят в ближнем свете Шевроле Нива

В фарах ближнего света на Шевроле Нива независимо от года выпуска штатно устанавливается однонитевая лампа типа H7 12В/55Вт. Это универсальная лампочка накала, предназначенная для установки в советующий модуль блок-секции головной оптики машины. Купить ее можно практически в любом специализированном автомагазине.

Обратите внимание! Более мощные, нежели устанавливаемые штатно (на 55 ватт) лампы выбирать не стоит, так как это приведет к перегрузке генератора и системы проводки автомобиля и скорому их выходу из строя.

Замена ламп фары Шевроле Нива – ближний и дальней свет, габариты и указатели поворотов

Замена ламп фары Шевроле Нива может быть спровоцирована не только перегоранием, но также заменой исправных лампочек на новые, с другими характеристиками.

Естественно, мало кто захочет отправлять машину на сервис, терять время и платить мастерам, чтобы выполнить эту операцию, так же, как и в случае с противотуманными фарами.

А потому стоит разобраться, как все сделать самостоятельно. В данном случае выполнение работ продемонстрировано на примере правой фары. Что касается левой, то там все производится так же.

Тест Светодиодных Ламп H7 A5 3500 Lm 25W

Замена лампы передних габаритных огней на Chevrolet — Niva

Как поменять габариты на шевроле нива

Выбор лампы

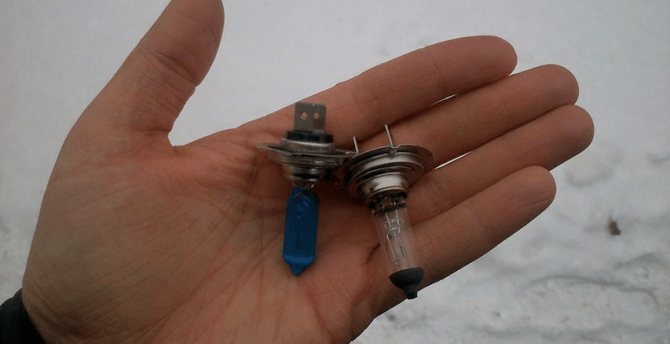

При выборе лампы для переустановки в фары ближнего света на Шеви нужно в первую очередь руководствоваться ее типом и светотехническими показателями. Рассмотрим их более детально.

Тип

Для головной оптики современных авто существуют два типа ламп – одно- Н7 и двухнитевые Н4. На Chevrolet Niva как первого, так и второго поколения устанавливаются светоисточники только первого типа. За ближнее и дальнее освещение отвечают разные модули фары. При этом срок службы ламп примерно одинаковый. Поэтому приобретать их лучше сразу комплектом – для левой и правой стороны. Кроме того, это необходимо и для их светотехнической совместимости.

Нива Шевроле — Габаритные огни

замена лампочек на панели приборов шевроле нива

Как заменить лампу левого переднего габарита Шеви-нива

Как выбрать лампу

На рынке большое количество предложений от производителей, которые имеют те или иные преимущества. Поэтому в первую очередь следует обращать внимание на особенности.

В первую очередь она должна обладать такими качествами как:

• комфортный и яркий свет
• долгий срок службы
• выгодная стоимость

Так же надо смотреть на производителя. Лампы известных марок могут быть более дорогими, при этом в них будут использованы качественные материалы.

Инструкция по самостоятельной замене

Максимально быстро и технически грамотно заменить лампу ближнего света на Шевроле Нива можно, следуя следующей инструкции:

1. Открыть моторный отсек и отсоединить клеммы от АКБ.
2. Для удобства при работе с левой фарой можно полностью демонтировать аккумулятор, с правой – бак системы омывателя лобового стекла.
3. Снять фиксатор из проволоки над отсеком фары.
4. Когда кожух снят, нужно отсоединить блок с проводкой от цокольной части.
5. Затем следует снять защелку, удерживающую цоколь в фаре (сжать пальцами и вывести).
6. Поменять старую лампу на новую.
7. Далее нужно установить все элементы в обратной последовательности.
8. Подключив АКБ, проверить исправность установленного светоисточника.

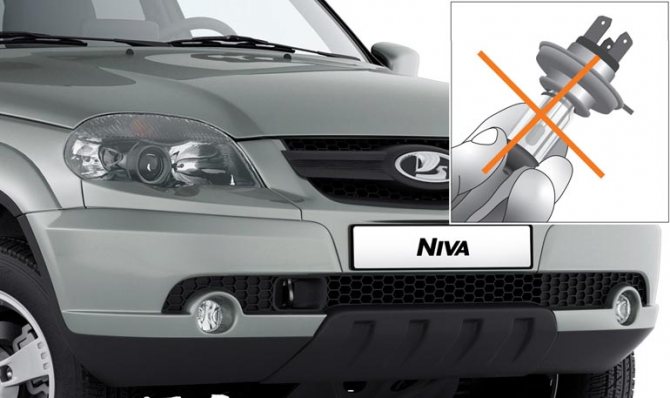

Важно! При установке ламп ближнего света на Шевроле Нива нельзя брать их за колбы голыми руками или грязными перчатками.

Снятие и замена

Задние фонари Нива Шевроле как и на других автомобилях меняются редко, только в случае повреждения стекла. Чтобы поменять неисправные лампы снимать полностью не требуется.

Чтобы проделать данную процедуру необходимо придерживаться определенного порядка действий:

1. Снимаем клеммы от аккумулятора, чтобы в процессе работы не вызвать короткое замыкание.
2. Затем открываем багажник и извлекаем часть обшивки, которая закрывает крепление.
3. Деталь крепиться при помощи 4 болтов, которые можно открутить ключом-трещоткой на 10
4. Отсоединяем клеммы проводов.

Основные выводы

На автомобиле Шевроле Нива в фарах ближнего света используется стандартная лампа типа H7 12В/55Вт. Она имеет одну нить накала и устанавливается в соответствующий блок. При выборе нового экземпляра на замену перегоревшему нужно обращать внимание прежде всего на его тип и светотехнические характеристики. По виду светоисточника они разделяются на следующие модификации:

1. Лампочки накала.
2. Стандартные галогенки.
3. Галогеновые с кварцевой колбой.
4. Ксенон.
5. Светодиод.
6. Газоразряд на натрии.

Предпочтение лучше отдавать галогеновым, так как они имеют минимальную цену, хорошую светимость и плотность потока и не требуют установки дополнительного оборудования при замене. Помимо самой перегоревшей лампы, причиной того, что перестал гореть ближний свет на Шевроле Нива, может быть предохранитель и проблемы с бортовой проводкой.

Если вы располагаете дополнительной информацией о выборе и замене ламп ближнего света на Шеви или просто хотите поделиться полезными знаниями, обязательно пишите в комментариях.

Периодический выход из строя лампочек в световых приборах автомобиля – дело обычное, и устранить такую неисправность можно без услуг специалиста. В этой статье мы разберем, как самостоятельно произвести замену лампы ближнего света на Шевроле Нива.

Содержание: 1. Какие лампы стоят 2. Замена лампочки в фаре ближнего света 3. Если лампы все равно не горят – ищем, где стоит предохранитель

Задние фонари

Тюнинг по свету надо делать очень аккуратно, чтобы не попадать под запрет и не нарушать правила дорожного движения. При покупки подфарников(надфарников) можно также перейти на новые образцы, они могут быть более однотонного цвета, желтого или белого. Подфарники (надфарники) на Нива 21214 также легко поменять самому. Подфарники на Ниву лучше ставить однотонного цвета. Подфарники Нива служат достаточно долго. Задние фонари при движении на Нива также подвержены меньшему повреждению и имеют большой ресурс износа.

Какие лампы стоят

Изначально (с 2002 г.) на Шевроле Ниву устанавливались обычные блок-фары, но после рестайлинга (2009 г.) автомобиль обзавелся линзовыми. Тем не менее лампы в блок-фарах, отвечающие за ближний свет, остались прежними – галогенные с цоколем H7 мощностью 55 Вт.

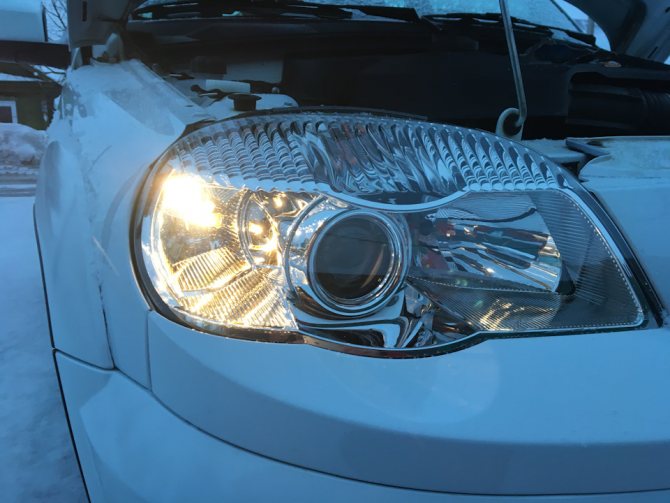

Лампа ближнего света Нива Шевроле

На сегодняшний день лампы с цоколем H7 выпускает множество производителей как весьма известных, так и не особо знаменитых. Какому из них отдать предпочтение? Тут все будет зависеть от бюджета и, конечно, от личных предпочтений автовладельца. Ниже я привожу краткий перечень наиболее популярных компаний, продукцию которых я расположил в порядке увеличения стоимости (но не качества и долговечности). На мой взгляд, лампочки этих брендов не только самые доступные из существующих, но и довольно качественные.

1. ВОСХОД (Россия) – от 75 руб.
2. ДиаЛУЧ (Россия) – от 90 руб.
3. МАЯК (Россия) – от 80 руб.
4. AVS (Китай) – от 90 руб.
5. EVO (Китай) – от 120 руб.
6. NARVA (Германия) – от 160 руб.
7. GE (Венгрия) – от 170 руб.
8. BOSCH (Германия) – от 170 руб.
9. OSRAM (Германия) – от 180 руб.
10. PHILIPS (Германия) – от 240 руб.
11. KOITO (Япония) – от 320 руб.

Ориентировочные цены указаны на стандартные лампочки ближнего света, но многие компании выпускают приборы с повышенной светоотдачей и/или с более длительным сроком службы. Цены на такую продукцию, конечно, намного выше.

Комплект лампочек ближнего света OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED по цене 1400 руб.

Замена лампочки в фаре ближнего света

Прежде чем узнать, как заменить лампочку ближнего света в Шевроле Нива, разберемся с конструкцией самой блок-фары.

Правая блок-фара Нивы с тыльной стороны

Лючок, в котором расположена лампочка ближнего света, я пометил стрелкой. На левой фаре этот лючок будет находиться с левой стороны. С местонахождением лампочки разобрались, можно браться за замену. Для этого нам потребуется:

• ключ на 10;
• ключ на 8 (для авто с ABS);
• зеркальце;
• чистые перчатки;
• лампочки на замену.

Начнем с замены лампы в правой блок-фаре. Прежде всего необходимо снять аккумуляторную батарею, поскольку подобраться к фаре с ней довольно сложно, хотя при определенной сноровке можно. Нащупываем пыльник люка ближнего света и снимаем его. Под пыльником находится лампочка, к которой подключены клеммы питания. Если заглянуть в лючок проблемно, пользуемся зеркальцем.

Вскрытый люк блока ближнего света

Отсоединяем клеммы и отщелкиваем пружинный фиксатор, который я на фото выше пометил стрелкой.

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопрос экспертуЕсли ты решил не демонтировать аккумулятор, то все равно отключи провод от его плюсовой клеммы. Контакты, питающие лампочку, не имеют изоляции и во время работы могут замкнуть на кузов.

Вынимаем сгоревший прибор из гнезда и, надев чистые перчатки, на его место устанавливаем новый. Ни в коем случае не касаемся колбы галогенной лампочки голыми руками! Если перчаток нет, то держим прибор за цоколь.

Установка новой лампочки ближнего света голыми руками На левой фаре люк ближнего света загораживает бачок омывателя

Фиксируем прибор пружинным фиксатором, надеваем на контакты лампы разъемы питания, ставим на место пыльник и аккумуляторную батарею. В левой фаре лампа ближнего света меняется аналогично, но вместо аккумулятора придется снять бачок омывателя и, не отсоединяя патрубков, отодвинуть его в сторону.

Замена ламп на авто с ABS

Если автомобиль имеет ABS, то замена лампочки ближнего света в левой фаре становится несколько сложнее. Чтобы добраться до блок-фары, придется демонтировать воздушный фильтр и воздухозаборник. Для этого вооружаемся ключом на 8 и отворачиваем болты крепления фильтра.

Болты крепления воздушного фильтра

Приподнимаем фильтр и выводим заднюю резиновую опору из отверстия кронштейна.

Снятие фильтра с задней опоры

Освобождаем воздухозаборник и приподнимаем воздушный фильтр.

Поднятый фильтр с воздухозаборником

Теперь доступ к тыльной части блок-фары свободен и можно поменять лампы ближнего света.

Менять лампочки ближнего света лучше парой, даже если сгорела одна. Во-первых, срок службы второй лампы наверняка подходит к концу, во-вторых, лампы разных производителей могут иметь разную цветовую температуру, что может вызвать ненужные вопросы со стороны сотрудников ГИБДД.

Замена лампочки габаритов нива шевроле

На днях перегорела лампочка переднего габарита, решил заменить, но не тут то было… Стал вынимать держалку, держалка вышла, а лампа, приплавленная к фаре, осталась.
Держалка тоже оплавилась и потеряла часть лапок.

Чтобы процесс не прогрессировал, решил менять на диоды, купил маяк по 150 руб.

Пока втыкал диод, он провалился во внутрь фары. Это означало одно — придется снимать фару.

Снять ее просто, нужно открутить 5 болтов плюс 4 самореза переднего подкрылка. Только пока я разобрался что к чему, открутил приржавевшие болты, прошло пару часов:) Вытряхнул упавший диод + кусочки от старой лампочки, все собрал.

Габариты «Шевроле

Нивы»: короткое описание конструкции

Главное назначение габаритных огней

на транспорте – это зрительное обозначение габаритов. Замена лампы габарита в блок фаре. Форум chevrolet-niva. Мнения автолюбителей и экспертов. Также они могут применяться в качестве стояночного освещения. Замена цепи грм шевроле нива своими руками, видео. В текущее время для фронтальных габаритных фонарей есть несколько обозначений: фактически
габаритные огни, парковочные лампы (на рынке США и Канады), подфарники либо просто фронтальные фонари (на рынке Англии).
В согласовании с законодательством государств Северной Америки габаритные фонари могут иметь рассеиватели либо лампы белоснежного либо янтарно-оранжевого цвета. Во всем остальном мире допускается применение рассеивателей и ламп только белоснежного цвета. Сила свечения ламп габаритных огней также оговаривается нормативами и должна составлять от 4 до 125 кд. Необходима замена не только цепи грм. Поскольку механизм грм на шевроле нива зачастую принимает большие нагрузки, чего не скажешь об автомобилях с наличием ремня, то изнашиванию. Есть несколько конструктивных выполнений габаритных огней

– в составе неразборной блок-фары, также в виде раздельно смонтированного фонаря с личным рассеивателем.

Задний габарит

может иметь рассеиватель только красноватого цвета. Согласно ПДД Русской Федерации водители должны использовать габариты в вечернее либо ночное время суток при езде по плохо освещенным участкам дорог. Замена ламп chevrolet niva » шевроле нива блог. Не считая того, в случае остановки либо стоянки автомобиля на таких дорогах также следует включать
габаритные огни
. В условиях плохой или недостаточной видимости
габаритные огни
следует использовать совместно с фарами ближнего света (или при наличии — с противотуманными фарами).

Читайте:

Рассеиватели ламп передних и задних габаритов должны быть установлены попарно на одной линии. Замена лампы ближнего света шевроле авео производится с тыльной стороны фары при отключенном аккумуляторе. установка меток грм на ваз(lada) 21214 нива. Нива шевроле нива 214 замена цепи. Углы обзора габаритных огней

и стороны обзора нормируются законодательно. Для транспортных средств со значительными габаритами по высоте (например автобус) обязательно наличие дополнительных
габаритных огней как можно ближе к верхним краям.

Если лампы все равно не горят – ищем, где стоит предохранитель

Если после замены лампы ближнего света фары все равно не ожили, вполне вероятно, что сгорели питающие их предохранители. Чтобы проверить их исправность, необходимо добраться до блока предохранителей, который расположен слева от рулевой колонки и закрыт крышкой, которая, в свою очередь, крепится двумя винтами. Отворачиваем винты и снимаем крышку.

Местонахождение блока предохранителей на Шевроле Нива

Как я говорил ранее, в 2009 году был произведен рестайлинг, который затронул и монтажный блок автомобиля. Если у нас Нива до 2009 года выпуска, то ориентируемся на следующее фото:

Блок предохранителей на Ниве до 2009 года выпуска

Здесь за левую и правую лампы ближнего света отвечают предохранители F2 и F12 соответственно. На моделях после 2009 года выпуска нумерация предохранителей сохранилась, но поменялось их местоположение. На фото ниже F2 и F12 я пометил стрелками.

Блок предохранителей на Ниве после 2009 года выпуска

Вот и все о замене ламп ближнего света в Ниве Шевроле. Прочтя эту статью, ты без труда сможешь устранить эту пустяковую неисправность самостоятельно.

Нива Шевроле – бюджетный внедорожник с хорошими характеристиками. Кузов автомобиля комфортный, двигатель мощный, комплектация качественная. Производитель учел особенности наших дорог, и предложил машину, которая уверенно едет, как по асфальту, так и бездорожью.

Владельцы Chevrolet Niva, как правило, ее эксплуатируют в непростых условиях. Попавшие камни или ветки негативно сказываются на состоянии фар, потому что это одна из самых уязвимых деталей транспортного средства. Повреждается не только корпус, но и внутренняя часть конструкции. В итоге лампочки быстрее выходят из строя.

В стандартной комплектации установлены осветительные элементы двух типов: Н7 и Н1. Первый обеспечивает ближний свет, второй дальний. Точки канала в них имеют оптимальное размещение, что позволяет получить хороший световой поток в любое время суток.

Выбирая лампочку, важно учесть рекомендации производителя. Особое внимание он уделяет двум параметрам: тип и мощность лампочки. Узнать, какие устройства лучше использовать в Ниве Шевроле, можно узнать из таблицы, приведенной ниже.

Задние габаритные огни «Шевроле Нивы«

Читайте:

Задний фонарь «Шевроле

Нивы» имеет схожую с блок-фарой неразборную конструкцию, что позволяет осуществлять только работы по замене ламп. Замена лампы габарита в блок фаре / chevrolet. В фонаре совмещены лампы, сигнализирующие о торможении, совершении поворота, сигнализация включенной передачи заднего хода и сами габариты «
Шевроле
Нивы».

Самой распространенной неисправностью габаритов «Шевроле

Нивы» является перегорание ламп или предохранителей. Габаритные лампы левого и правого борта автомобиля имеют отдельные предохранители (штатный номинал 5 Ампер). В блок-фаре устанавливаются следующие лампы:

• лампа фары АКГ 12-55 с цоколем Н1;
• лампа
  фары Н7;
• лампа поворота PY21;
• лампа габарита А12-5-2 (W5W).

Замена

лампочки габаритов «
Шевроле Нивы» в блок-фаре не требует снятия самой фары с автомобиля. Перед сменой ламп необходимо обесточить электросистемы машины путем отсоединения аккумулятора. Шевроле нива — замена ламп в блок-фаре — журнал. На задней части корпуса фары установлены резиновые пыльники. Пыльники прикреплены плотно для обеспечения герметичности фары. Замена цепи грм на шевроле нива плохо заводится нива шевроле описание детонации нива. Для замены необходимо провернуть пыльник в левую сторону и извлечь неисправную лампу. После замены лампы пыльник следует вернуть на место.

Таблица применяемых ламп в Нива Шевроле

Место установки	Обозначение по ЕЭК	Мощность, Вт.	Внешний вид
Блок-фара
Лампа ближнего света	Н7	55
Лампа дальнего света	Н1	55
Лампа указателя поворота	PY21W	21
Лампа габаритного света	W5W	21/5
Лампа противотуманной фары выпуска до 2009 г./после 2009 г.	Н3/Н11	55/55
Задний фонарь
Лампа указателя поворота	РY21W	16
Лампа сигнала торможения и габаритного света	P21/4W	21/4
Лампа противотуманного света	Р21W	21
Лампа света заднего хода	R10W	10
Лампа плафона индивидуальной подсветки автомобиля выпуска до 2009 г./после 2009 г.	T4W/W5W	4/5
Лампа фонаря освещения номерного знака	C5W	5
Лампа заднего плафона освещения салона	W5W	5
Лампа освещения вещевого ящика	C5W	5
Лампа освещения комбинации приборов, подсветки прикуривателя и блока управления отопителем	W1,2W	5

Видео замены лампы ближнего света Chevrolet Niva

Ближний свет НИВА ШЕВРОЛЕ

P.S.: Уважаемые автовладельцы, большая просьба при наличии собственной информации по данной теме рассказать об этом в комментариях или написать письмо на электронный адрес администрации сайта.

Лампы устанавливаемые в Chevrolet Niva рекомендуемые производителем was last modified: 20 ноября, 2021 by Главная / Каталог / Chevrolet / Chevrolet Niva / Lada / ВАЗ 2123 с 2001 года (+рестайлинг 2009), книга по ремонту в электронном виде / …Показать содержание книги

Содержание

Введение

Инструкция по эксплуатации

Как оплатить и скачать

Как заменить лампы в фарах и фонарях Lada Niva (Chevrolet)

В ходе эксплуатации лампы в передних фарах или задних фонарях могут перегорать. Заменить их вы можете своими руками. Чтобы ничего не сломать рекомендуется ознакомиться с инструкцией, которая содержится в руководстве по эксплуатации автомобилем.
Внимание!

Все работы по установке галогеновой лампы проводите в перчатках во избежание оставления следов на колбе лампы.

Система освещения

Регулировка света фар

Примечание

: Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света.

Примечание

: Регулировка световых пучков фар должна проводиться только квалифицированным персоналом на станции технического обслуживания. Регулировку фар проводят с помощью оптических приборов. Если их нет, то регулировку допускается проводить с использованием экрана, как показано на рисунке ниже.

1. горизонтальная линия, соответствующая центрам фар;
2. линия, проходящая через центры световых пятен;

• А и В – вертикальные линии, соответствующие центрам фар;
• О – осевая линия;
• h – расстояние центров фар от пола

1. Регулируются фары вращением винтов 1 и 2, указанных на рисунке ниже, которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.

1. винты регулировки пучка света блок-фары в горизонтальном направлении;
2. винт регулировки пучка света блок-фары в вертикальном направлении

2. Поставьте полностью заправленный и снаряженный автомобиль, с нагрузкой 735 Н (75 кгс) на сиденье водителя, на ровной горизонтальной площадке в 5 м от экрана (щит фанеры размером около 2х1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок.

3. Начертите на экране вертикальные линии: осевую 0 и линии А, В, С и Е проходящие через точки, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте h, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 55 мм линию 2 центров световых пятен.

4. Установите регулятор корректора фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

5. Включите ближний свет. Последовательно, сначала для правой фары (левая чем-либо закрывается или отсоединяется от жгута проводов), а затем для левой (правая закрыта) отрегулируйте винтами 1 и 2 (см рисунок выше) световые пучки фар. При этом смещение светового пучка фары не должно превышать ±3° в вертикальной плоскости и ±2° в горизонтальной плоскости.

6. У правильно отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2 (см. рисунок экрана выше), а точки пересечения горизонтального и наклонного участков световых пятен – с линиями А и В.

Замена ламп

Блок-фары

Примечание

: Перед заменой ламп в блок–фаре снимите защитную крышку 3 (см рисунок ниже), которая фиксируется проволочным держателем 2. Для замены лампы ближнего (или дальнего) света снимите колодку 5, выведите из пазов усики пружинной защелки 6 и извлеките лампу 4.

1. Поверните патрон 1 против часовой стрелки и выньте его из гнезда.

2. Демонтировать колодку 5 ближнего света фар, для доступа к лампе габаритного света.

1. патрон лампы указателя поворота;
2. держатель;
3. крышка;
4. лампа ближнего (или дальнего) света;
5. колодка лампы ближнего (или дальнего) света;
6. защелка.

Задний фонарь

Примечание

: Замену ламп в заднем фонаре проводите со стороны багажного отделения, предварительно открыв клапан в обивке боковины.

1. Поверните патрон 2 против часовой стрелки и извлеките его в сборе с лампой. Чтобы извлечь лампу из патрона нажмите на нее и поверните против часовой стрелки, как показано на рисунке ниже.

1. лампа;
2. патрон
