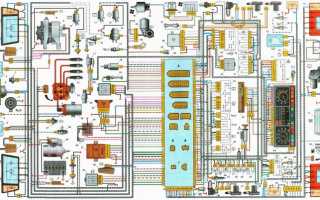

Электрическая схема автомобиля ВАЗ 2109
1) Блок — фара ваз 2109 (фара, с передним фонарем); 2) Моторедуктор очистителя фар; 3) Датчик температуры ваз 2109; 4) Выключатель подкапотной лампы; 5) Звуковой сигнал; 6) Выключатель света заднего хода; 7) Электродвигатель вентилятора;
Датчик электродвигателя вентилятора; 9) Клапан омывателя фар; 10) Генератор ваз 2109; 11) Клапан омывателя заднего стекла; 12) Клапан омывателя ветрового стекла; 13) Электродвигатель омывателя стекол; 14) Лампа подкапотная; 15) Свечи зажигания ваз 2109; 16) Штепсельная розетка переносной лампы; 17) Датчик контрольной лампы давления масла; 18) Датчик-распределитель зажигания ваз 2109; 19) Электромагнитный клапан карбюратора ваз 2109; 20) Концевой выключательв карбюраторе; 21) Коммутатор ваз 2109; 22) Катушка зажигания ваз 2109; 23) Колодка диагностики; 24) Датчик в.м.т. 25) Аккумуляторная батарея; 26) Датчик уровня тормозной жидкости; 27) Стартер ваз 2109; 28) Блок управления клапаном карбюратора ваз 2109; 29) Реле дополнительное включения стартера ваз 2109; 30) Моторедуктор очистителя ветрового стекла; 31) Лампа на табло подсветки управления отпителем; 32) Электродвигатель вентилятора отопителя; 33) Дополнительный резистор; 34) Переключатель электродвигателя отопителя ваз 2109; 35) Прикуриватель; 36) Лампа освещения бордочка; 37) Монтажный блок ваз 2109; 38) Комбинация приборов; 39) Выключатель стоп-сигналов; 41) Выключатель контрольной лампы стояночного тормоза; 42) Выключатель контрольной лампы воздушной заслонки в карбюраторе ваз 2109; 43) Выключатель освещения приборов; 44) Выключатель наружного освещения; 45) Выключатель аварийной сигнализации; 46) Выключатель заднего противотуманного света ваз 2109; 47) Выключатель обогрева заднего стекла; 48) Боковые указатели поворота; 49) Выключатели плафона в стойках передних дверей; 50) Выключатели плафона в стойках задних дверей ваз 2109; 51) Плафон освещения салона; 52) Выключатель зажигания ваз 2109; 53) Переключатель стеклоочистителей и смывателей; 54) Выключатель звукового сигнала; 55) Переключатель указателей поворота, стояночного света и света фар ваз 2109; 56) Фонари задние ваз 2109; 57) Датчик указателя уровня топлива; 58) Элемент обогрева заднего стекла; 59) Фонари освещения номерного знака ваз 2109; 60) Моторедуктор очистителя заднего стекла. А) Наконечник провода подключения к датчику износа тормозных колодок; В) Штекерный разъём подключения к плафону освещения салона; I) Номера штекеров в колодках монтажного блока ваз 2109; II) Номера штекеров в колодке моторедуктора; III) Условные обозначения номеров штекеров в колодке и контактов выключателя зажигания ваз 2109; К1) Реле времени омывателя заднего стекла; К2) Реле-прерыватель указателей поворота и аварийной сигнализации; КЗ) Реле очистителя ветрового стекла; К4) Контактные перемычки на месте установки реле контроля исправности ламп; К5) Реле включения дальнего света фар ваз 2109; Кб) Реле включения очистителя фар ваз 2109; К7) Реле включения стеклоподъемников (на автомобилях ваз 2109 не устанавливается); К8) Реле включения звукового сигнала; К9) Реле включения электродвигателя вентилятора; К10) Реле включения обогрева заднего стекла; К11) Реле включения ближнего света фар.

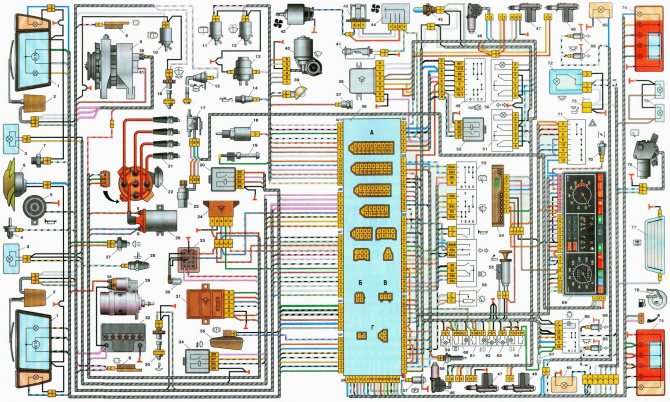

Второй вариант схемы электрооборудования авто ВАЗ-2109
1 — блок-фара; 2 — электродвигатель очистителя фар*; 3 — выключатель подкапотной лампы; 4 — звуковой сигнал; 5 — электродвигатель вентилятора системы охлаждения двигателя; 6 — датчик включения электродвигателя вентилятора 7 — генератор 8 — электромагнитный клапан включения омывателя фар*; 9 — электромагнитный клапан включения омывателя заднего стекла*; 10 — электромагнитный клапан включения омывателя ветрового стекла; 11 — свечи зажигания 12 — датчик-распределитель зажигания 13 — катушка зажигания 14 — выключатель света заднего хода; 15 — датчик указателя температуры охлаждающей жидкости 16 — стартер 17 — аккумуляторная батарея 18 — датчик уровня тормозной жидкости 19 — коммутатор ВАЗ 2109 20 — датчик верхней мертвой точки 1-го цилиндра 21 — колодка диагностики 22 — блок управления электромагнитным клапаном карбюратора; 23 — реле включения стартера 24 — концевой выключатель карбюратора; 25 — электромагнитный клапан карбюратора 26 — датчик контрольной лампы давления масла 27 — электродвигатель омывателя стекол; 28 — электродвигатель вентилятора отопителя; 29 — дополнительный резистор электродвигателя отопителя; 30 — переключатель вентилятора отопителя; 31 — электродвигатель очистителя ветрового стекла; 32 — прикуриватель; 33 — лампа подсветки рычагов отопителя; 34 — штепсельная розетка для переносной лампы; 35 — подкапотная лампа; 36 — лампа освещения вещевого ящика; 37 — монтажный блок; 38 — выключатель освещения приборов; 39 — выключатель контрольной лампы стояночного тормоза; 40 — выключатель стоп-сигнала; 41 — подрулевой переключатель; 42 — выключатель наружного освещения; 43 — выключатель аварийной сигнализации; 44 — выключатель заднего противотуманного света; 45 — предохранитель цепи противотуманного света; 46 — выключатель обогрева заднего стекла; 47 — боковые указатели поворота; 48 — плафон; 49 — разъем для подключения к плафону индивидуального освещения; 50 — выключатели плафона на стойках дверей (на ВАЗ-2108 — 2, на ВАЗ-2109 — 4); 51 — реле зажигания 52 — выключатель зажигания; 53 — комбинация приборов; 54 — выключатель контрольной лампы воздушной заслонки карбюратора; 55 — задние фонари; 56 — датчик указателя уровня и резерва топлива 57 — элемент обогрева заднего стекла; 58 — электродвигатель очистителя заднего стекла; 59 — фонари освещения номерного знака.
РЕМОНТ АВТОЭЛЕКТРОНИКИ ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ
Доработка реле поворотов 495.3747 | Мастер Винтик. Всё своими руками!
В последнее время стало применение светодиодных автомобильных ламп. Они более долговечные и потребляют меньше тока. Последнее как раз и влияет на работу реле поворотов, изменяя его частоту. Периодичность работы реле привязана к сопротивлению нагрузки, то есть к установленным лампам. При увеличении сопротивления нагрузки, что именно и происходит при перегорании или размыкании одной из ламп реле начинает срабатывать наиболее часто. Тот же самый эффект наблюдается и при установке светодиодов в указатели поворотов, так как их потребляемая мощность меньше, а это значит сопротивление значительно больше.
Изучив материал данной статьи, вы сможете доработать штатное реле указателей поворотов для светодиодов, чтобы оно срабатывало с нужной вам периодичностью.
Прежде всего немного о штатном реле. Реле указателей поворотов 3 контактное о котором пойдет речь устанавливается на автомобили начиная с ВАЗ 2108 по настоящее время, то есть на ВАЗ 2109, 2110, 2111, 2112, Ладу Приору, Ладу Калину, автомобили ГАЗ. Маркировка 495.3747-ХХ.
Для доработки реле необходимо будет вскрыть корпус. Для этого возьмите отвертку с плоским лезвием и снимите крышку корпуса оттягивая пластмассу защелок с двух противоположных сторон.
Теперь разберемся, что в этой схеме за что отвечает и как нам изменить работу чтобы при увеличенной нагрузки не изменилась частота срабатывания указателей поворотов. Первое это подключение. К выводу 31 подключается масса. 49а — вывод на лампы, 49 — вход «+» от выключателя указателя поворотов.
R3 — резистор ограничивающий ток на управляющую базу транзистора в микросхеме; R1 и С11 — именно эти радиоэлементы и отвечают за частоту выходного сигнала от ножки 3 микросхемы. От ножки 3 осуществляется питание обмоткой реле; Вывод 7 — тоже интересный вывод. Вывод контролирующий изменение сопротивления и соответственно напряжения на контакте 49 а. Именно он и дает команду микросхеме менять частоту при перегорании ламп. Микросхемы могут стоять не только указанные на схеме, но и например, КР1055ГП1Б и т.п. аналоги.
Теперь представляя функциональное назначение элементов реле, нетрудно определиться с мерами по сохранению частоты срабатывания указателей поворотов при изменении их внутреннего сопротивления, то есть например при установке светодиодов.
Возможно изменить номинал емкости, увеличить его в два раза (заменив на конденсатор 4,7 мкФ вместо 2,2 мкФ — на фото емкость увеличена за счет параллельного подключения дополнительного конденсатора к штатному), но при этом наблюдается некорректная работа аварийной сигнализации.
Она будет работать с частотой в два раза ниже. Вариант с изменением сопротивления тоже не совсем удачен. Так как фактически здесь придется эмпирическим путем подбирать резистор ограничивающий ток на вывод 4, тоже не совсем удачный вариант.
Схема включения реле поворотов 495.3747
Остается последний и пожалуй наилучший выход. Фактически убрать контроль за сопротивлением нагрузки. Разрезав фольгу на печатной плате (красная линия) идущую к выводу 7 микросхемы мы получим устойчивое по частоте срабатывание указателей поворотов.
После этой переделки резистор R2 нужно уменьшить до 60 — 200 Ом.
Единственным недостатком такой доработки реле для светодиодов будет отсутствие за контролем перегоревших светодиодов, так как мы убрали фактически зависимость частоты от сопротивления нагрузки.
Использованы материалы сайта: autosecret.net
