Диагностика системы зажигания

Зачастую причиной того, что машина не заводится, являются проблемы с ее системой зажигания. Для того, чтобы выявить проблему, нужно выполнить диагностику зажигания. Порой бывает сделать это нелегко, поскольку, во-первых, велико количество диагностируемых узлов (проблемы могут быть в свечах, различных датчиках, трамблере и других элементах), а во-вторых, для этого нужно пользоваться дополнительным оборудованием — мотор-тестером, омметром, сканером для выявления ошибки на машинах, оборудованных ЭБУ. Далее рассмотрим эти ситуации детальнее.
Система зажигания автомобиля

Общие рекомендации при поломке

Чаще всего поломки в системе зажигания автомобиля связаны с нарушением качества электрических соединений в цепи, либо утечкой тока в высоковольтных проводах. Кратко перечислим, на что в первую очередь необходимо обращать внимание при возникновении проблем в работе системы зажигания автомобиля, а также по какому алгоритму действовать.

Чаще всего проблемы кроются в нарушении качества контактов или утечке тока в высоковольтных проводах. Проверьте их изоляцию, состояние катушки зажигания, замка зажигания, предохранителя катушки.

Диагностика системы зажигания — Неисправный конденсатор

Общие неполадки

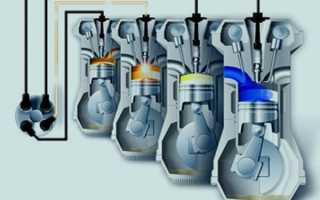

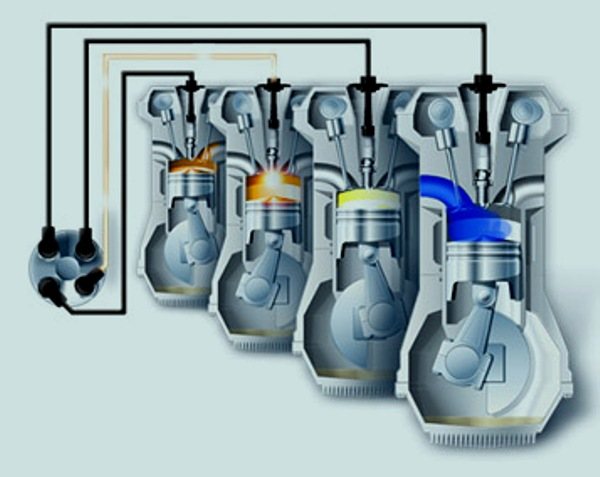

Схема автомобильной СЗ
В зависимости от модели, в авто может применяться контактная, бесконтактная либо электронная СЗ, причем популярность последних сегодня набирает обороты. Вне зависимости от типа, если машине не реагирует на ключ зажигания, это может свидетельствовать о наличии проблем в работе системы.

Итак, если система зажигания не работает, это может быть связано с:

• загрязнением, выходом из строя или повреждением свечей;
• поломкой катушки;
• неплотным соединением компонентов СЗ;
• обрывом проводов;
• окислением либо подгоранием контактов и т.д.

Это — только общие неполадки для всех типов СЗ, но в зависимости от вида узла, список может быть дополнен и другими неисправностями. К примеру, если речь идет об электронной СЗ, то причина может заключаться в выходе из строя или некорректной работе ЭБУ, а также поломкой входных контроллеров.

Если это бесконтактная СЗ, то причиной неполадок может служить:

• транзисторное коммутаторное устройство;
• регулятор опережения, как центробежный, так и вакуумный;
• отсутствие контакта на крышке распределительного механизма либо ее полная неработоспособность и т.д.

Фотогалерея «Вышедшие из строя компоненты СЗ»

1. Виды поломок СЗ

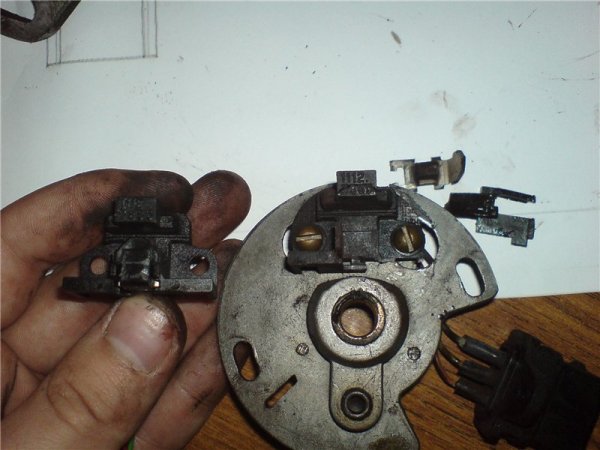

2. Разобранная для ремонта крышка трамблера

3. Пробой изоляции высоковольтника

Распространенные причины неисправностей

Поврежденный высоковольтный провод зажигания

Чаще всего неисправности в системе зажигания возникают в контактных соединениях электрических цепей, в том числе на высоковольтных проводах. Часто вследствии разрушения их изоляции искра пробивает на корпус, из-за чего возникают проблемы в работе двигателя. Пробитую изоляцию высоковольтных проводов хорошо проверять в темноте. Тогда появляющуюся искру хорошо видно.

Всегда следите за чистотой изоляции высоковольтных проводов. Дело в том. что попадающее на их поверхность масло сильно размягчает изоляцию, и притягивает к ней частицы пыли и грязи, которая может стать причиной пробоя искры.

На изоляторах свечей могут возникнуть “дорожки”, по которым проходит пробой. Если питание не подходит к высоковольтным проводам, то необходимо проверить низковольтные части системы зажигания, в частности, подачу напряжения от аккумулятора на катушку зажигания. Возможными неисправностями могут стать выключатель зажигания или выход из строя предохранителя.

Диагностика и устранение поломок

Прежде чем выполнить ремонт системы зажигания, надо точно узнать, что именно нужно ремонтировать, именно для этого осуществляется проверка. Сначала проводится диагностика свечей, а также момента зажигания — правильно ли он установлен или нет. Также возможно, что причина кроется в поврежденной или вышедшей из строя крышке трамблера. В том случае, если она повреждена, то ее в любом случае надо менять, поскольку изоляция уже нарушена, а восстановить ее не удастся.

В моторном отсеке любые провода должны быть хорошо закреплены, если вы заметили, что один из участков цепи стерся, то его следует поменять. В том случае, если на проводах имеются следы тормозной или моторной жидкости, горючего и прочей жидкости, то их необходимо насухо вытереть и решить проблему попадания влаги. При наличии повреждений на любых проводах, в том числе высоковольтных, кабеля подлежат замене, в экстренном случае, чтобы добраться до ближайшего магазина, их нужно как минимум заизолировать. Что касается диагностики катушки, то она осуществляется при помощи тестера — омметра, при этом полученные в ходе диагностики значения нужно сравнить с теми, которые указаны в сервисной книжке.

Подробнее о диагностике свечей мы уже писали в этой статье. Если проблема заключается в выходе из строя замка, то прежде чем его поменять, устройство можно попытаться отремонтировать. Для этого придется полностью снять и разобрать механизм, выявить поврежденные элементы и заменить их.

Загрузка …

Пропуски зажигания

Появление отдельных пропусков зажигания может возникнуть по двум причинам:

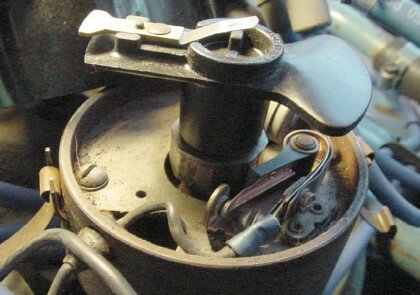

Бегунок и крышка трамблера

Причинами пропуска зажигания могут быть неисправности в работе датчиков положения коленчатого и распределительного валов (как проверить датчик Холла вы можете посмотреть в отдельном материале).

На карбюраторных автомобилях проблемным местом является крышка трамблера. Часто на ней возникают трещины или повреждения. Диагностику необходимо выполнять с обеих сторон, предварительно протерев ее от пыли и грязи. Нужно обратить внимание на возможное наличие трещин, угольных дорожек, прогоревших контактов и других дефектов. Также нужно проверить состояние щеток, и плотность их прижимания к контактной поверхности бегунка. По окончании ревизии желательно побрызгать поверхность системы влагопоглотителем.

Катушка зажигания

Частой причиной проблем в системе становится катушка зажигания (далее КЗ). Ее задача — образование высоковольтного разряда на свече зажигания. Конструктивно катушки бывают разными. На старых машинах использовались катушки с одной обмоткой, на более современных — сдвоенные или монолитные модули, содержащие высоковольтные провода и наконечники. В настоящее время чаще всего устанавливают катушки для каждого цилиндра. Они монтируются непосредственно на свечи, их конструкция не предусматривает использование высоковольтных проводов и наконечников.

На старых автомобилях, где КЗ устанавливалась в единственном экземпляре, ее выход из строя (обрыв обмотки или короткое замыкание в ней) автоматически приводил к тому, что машина попросту не заводилась. На современных автомобилях в случае возникновения проблем на одной из катушек двигатель начинает “троить”.

Выполнить диагностику катушки зажигания можно различными методами:

При визуальном осмотре необходимо внимательно осмотреть токоизоляционные части. На них не должно быть следов нагара, а также трещин. Если в процессе осмотра вы выявили подобные дефекты — это значит, что катушка однозначно подлежит замене.

Диагностика неисправностей зажигания подразумевает замер сопротивления изоляции на первичной и вторичной обмотках катушки зажигания. Измерить его можно с помощью омметра (мультиметра, работающего в режиме замера сопротивления), произведя измерения на выводах обмоток.

Подробная информация о проверке представлена в статье о том, как проверить катушку зажигания. А наиболее точный и совершенный метод диагностики катушки зажигания и всей системы проводится при помощи мотор-тестера (осциллографа).

Причины пропуска зажигания в инжекторных двигателях

Так как карбюраторы имеют массу недостатков и нестабильную работу, то на современные автомобили устанавливаются преимущественно инжекторы. Стабильная работа, экономичность, устойчивость к морозам и экологичность обеспечивают надёжность моторов и их долговечность. Инжекторные двигатели оснащаются ЭБУ, который регулирует состав горючей смеси и его подачу.

Дополнительно рекомендуем прочитать статью нашего эксперта, в которой рассказывается о том, что такое инжектор.

Рекомендуем: Проверка модуля зажигания на ВАЗ 2114: мультиметр и контролька в помощь

В блоке управления при возникновении проблем с воспламенением топлива появляется ошибка, которая помогает установить неисправную часть агрегата.

При выявлении поломки необходимо провести углублённую диагностику для выявления всех неисправностей. Самыми распространёнными причинами являются нижеперечисленные.

Качество горючей смеси

Если воздушно-топливная смесь имеет неправильные пропорции, то она не воспламеняется. Иногда достаточно просто сменить заправочную станцию, но в некоторых случаях может понадобиться серьёзный ремонт. Некачественное топливо способно забить форсунки и фильтр. Причиной подачи смеси в неправильных пропорциях может стать неисправный топливный насос либо регулятор давления. Комплексную диагностику лучше доверить авторизованным сервисным станциям, так самостоятельное исследование аппаратов не всегда позволяет обнаружить ошибку.

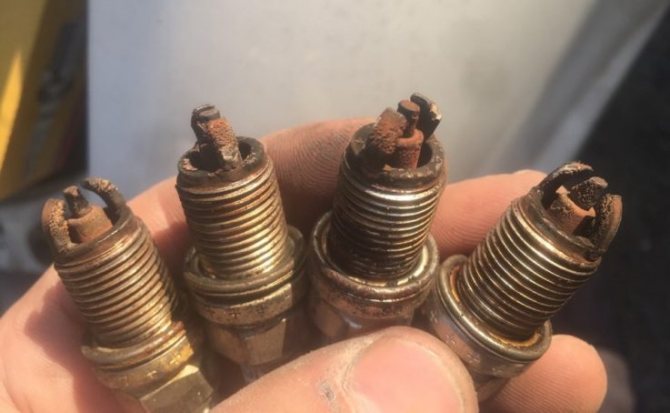

Свечи

Износ свечей может привести к тому, что появятся пропуски зажигания на холостом ходу и двигатель будет постоянно глохнуть. Иногда попадаются бракованные свечи, которые не выдают искру. Изменение зазора также может стать причиной невоспламенения топливно-воздушной смеси.

О том, что такое момент затяжки свечей зажигания, вы сможете узнать из подробного и информативного материала нашего эксперта.

Бронепровода

Неисправные высоковольтные провода не справляются с поставленной задачей, что приводит к пропускам зажигания. Повреждение вследствие механического воздействия бронепроводов либо высокое сопротивление в них не позволяют смеси воспламениться и могут стать причиной поломки двигателя.

Деформация цилиндров

Если зазор между поршнем и цилиндром изменился, то появляются существенные изменения в работе двигателя. Хоть эта причина достаточно редка, но при полной диагностике её необходимо учитывать.

Неправильная компрессия

Неравномерное либо низкое сжатие горючей смеси мешает ей воспламениться. Проблема возникает из-за нарушения целостности поршневых колец или изношенности ЦПГ.

ГРМ

Нарушения функциональности аппарата может стать причиной пропусков зажигания на холодном двигателе. Из-за неправильного размера зазоров устройства либо негерметичности гидрокомпенсаторов могут возникнуть проблемы при воспламенении смеси.

Так же проблема может заключаться в модулях или неисправных катушках (

Диагностика модуля зажигания

Модуль зажигания двигателя

Упомянутую диагностику необходимо проводить при возникновении следующих неисправностей:

В идеале для диагностики модуля зажигания необходимо использовать профессиональный сканер и мотор-тестер. Однако поскольку это оборудование стоит дорого и используется лишь на профессиональных СТО, то для рядового водителя остается возможным проверить модуль зажигания лишь подручными средствами. В частности, методов проверки существует три:

Электронная система управления двигателем

Практически все современные автомобили снабжены электронным блоком управления (ЭБУ). Он автоматически подбирает оптимальные рабочие параметры для двигателя на основании поступающей от датчиков информации. С его помощью можно диагностировать возникшие поломки в различных автомобильных системах, в том числе в системе зажигания. Для диагностики необходимо подключить специальный сканер, который в случае возникновения ошибки покажет вам ее код. Зачастую ошибка в работе системы может возникнуть из-за поломки одного из электронных датчиков, дающих информацию для ЭБУ. Об ошибке вам сообщит электронный сканер.

Показатели лампы «чек» при неисправностях

Если не включается зажигание, то дать об этом знать сможет специальная лампа «чек». Но иногда даже этот индикатор не может показать неисправность. Например, замок зажигания может быть включен, но чек не горит при тесте. Это говорит о том, что сигнал с ЭБУ не приходит на датчики модуля зажигания и бензонасоса. Лампочка «чек» хотя и горит, но и дальше не будет показывать корректный сигнал. Причина этого может крыться в следующем:

В случае с лампой «чек» предсказать причину проблемы сразу невозможно. Даже, если в автомобиль встроена система автоматической диагностики, понять, почему при включении зажигания индикатор горит, но ведет себя независимо от реального положения дел нельзя. Велика вероятность, что проблема может крыться в датчике кислорода.

Данный индикатор является одной из основных частей системы обработки выхлопа. Он отвечает за контроль количества несгоревшего кислорода в камере сгорания двигателя. Неисправность датчика может привести к неисправности компьютера, который будет предоставлять водителю некорректные данные, в том числе и о показателе лампы «чек». Результатом станет увеличение расхода топлива и сокращение показателей мощности двигателя. Выявить проблему, которая также напрямую связана с тем, что не включается зажигание и с индикацией лампы «чек», можно с помощью портативного сканера ошибок, который в автоматическом режиме проверит все датчики и укажет на требующий замены элемент.

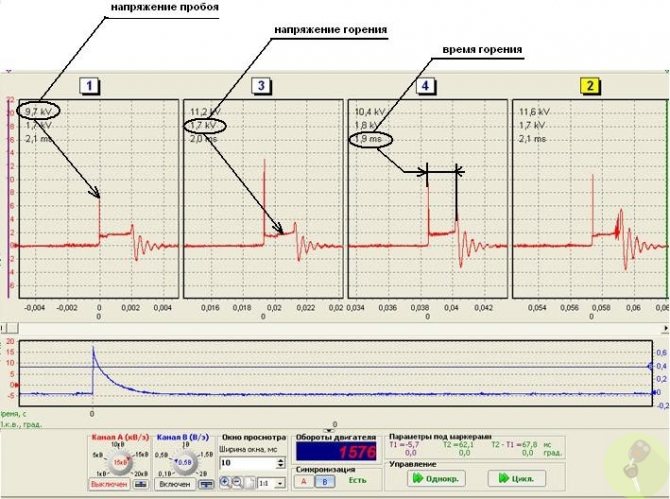

Диагностика системы зажигания с помощью осциллографа

Часто при профессиональной проверке системы зажигания автомобиля используют прибор под названием мотор-тестер. Его основная задача — мониторинг осциллограммы высокого напряжения в системе зажигания. Кроме этого, с помощью этого прибора можно посмотреть следующие рабочие параметры в реальном времени:

Полный набор мотор-тестера для диагностики авто

Вся информация выводится на экран в виде осциллограммы на экран компьютера, что дает исчерпывающее представление о рабочих характеристиках свечей и других элементов системы зажигания автомобиля. В зависимости от системы зажигания диагностика проводится по разным алгоритмам.

В частности, классическое (трамблерное), индивидуальное и DIS системы зажигания проверяются с помощью осциллографа по-разному. Подробную инструкцию об этом вы можете найти в отдельной статье посвященной проверке зажигания осциллографом.

Выводы

Неисправности в системе зажигания автомобиля порой могут обернуться большими проблемами в самый неподходящий момент. Поэтому рекомендуем вам периодически проводить процедуру осмотра ее основных элементов (свечей зажигания, высоковольтных проводов, катушки зажигания). Проверка эта несложная, и вполне под силу даже неопытному автомобилисту. А в случае возникновения сложных поломок рекомендуем обратиться за помощью на СТО для того, чтобы провести детальную диагностику с помощью мотор-тестера и другого диагностического оборудования.

Источник

Если при попытке завести двигатель он не запускается, а в его цилиндрах нет вспышек, хотя система питания исправна — это свидетельство неисправности системы зажигания.

Ниже приведены основные неисправности системы зажигания, из-за которых может быть затруднен запуск двигателя, а также возможные способы их предотвращения или устранения.

Неисправности системы зажигания	Способы предотвращения или устранения
Сильно разряжена аккумуляторная батарея	Если есть возможность, заменить батарею или зарядить
Обрыв или слабый контакт в цепи тока низкого и высокого напряжения	Проверить цепи тока низкого и высокого напряжения и устранить обнаруженную неисправность
Замыкание на массу проводов системы зажигания	Обнаруженные перетертые места проводов обмотать изоляционной лентой
Отказ в работе приборов системы зажигания	Неисправный прибор по возможности отрегулировать или заменить новым
Нарушение точности установки зажигания	Установить точное зажигание

Определение неисправностей в системе зажигания целесообразно начинать с аккумуляторной батареи и заканчивать свечами зажигания.

Работу аккумулятора можно проверить по силе звукового сигнала, яркостью света фар и работой стартера. Сильный сигнал, яркий свет фар и быстрое вращение коленчатого вала двигателя от стартера свидетельствуют об исправности аккумуляторной батареи автомобиля.

Исправность цепи низкого напряжения системы зажигания можно в какой-то степени определить по показом стрелки амперметра, если он установлен на автомобиле. При перемещении коленчатого вала двигателя нужно внимательно следить за показаниями стрелки амперметра.

При этом могут быть следующие случаи:

1. Стрелка амперметра стоит на нуле. Это свидетельствует о том, что имеется обрыв или плохой контакт на зажимах в цепи тока низкого напряжения.

2 . Стрелка амперметра отклонилась на разрядку на 2-4 А и остается неподвижной при прокрутке коленчатого вала двигателя. Это означает, что произошло замыкание на массу цепи низкого напряжения на участке от катушки зажигания до контактов прерывателя.

3. Стрелка амперметра отклонилась до отказа на разрядку. Это свидетельствует о коротком замыкании на участке от катушки зажигания к батарее.

4. Стрелка амперметра показывает разрядку 2-4 А и возвращается на ноль при прокрутке коленчатого вала двигателя. Это означает, что цепь низкого напряжения исправна, а неисправности следует искать в цепи высокого напряжения, начиная от катушки зажигания и кончая свечами.

Рассмотрим на примерах, как выявить неисправности в двух основных случаях: когда между электродами запальной свечи искры вообще нет и когда искра есть, но слабая и постоянная.

Для того чтобы выявить причину указанной неисправности, следует снять провод со свечи и установить его так, чтобы между наконечником провода свечи и массой автомобиля был зазор 5-7 мм. Возникновение искры в зазоре и колебания стрелки амперметра при прокрутке коленчатого вала двигателя рукояткой или стартером свидетельствует об исправности цепей низкого и высокого напряжения.

Если в зазоре между наконечником провода свечи и массой автомобиля искры нет, то это свидетельство неисправности цепи высокого напряжения.

Проверку цепи рекомендуется выполнять в такой последовательности.

Вынуть центральный провод из крышки распределителя (распределитель выключается из цепи) и установить зазор 5-7 мм между наконечником провода и массой автомобиля. При исправной цепи тока высокого напряжения к распределителю во время прокрутки коленчатого вала возникнет сильная искра в зазоре.

Тогда неисправность следует искать в проводах, подводящих ток высокого напряжения к свечам, к крышке распределителя, к ротору. Для этого надо тщательно осмотреть провода, ротор, карболитовую крышку. В крышке могут быть трещины, грязь, влага, загрязнены гнезда проводов, поломка или потеря уголька, пружины. При загрязнении гнезд проводов их необходимо зачистить абразивной шкуркой, а если на крышке или роторе имеются трещины, их нужно заменить.

Если неисправность не обнаружена, необходимо проверить исправность ротора и качество изоляции проводов высокого напряжения. Для этого, не снимая ротор, подведите ток высокого напряжения от катушки зажигания к контактной пластинки ротора на расстоянии 3 мм и рукой размыкайте контакты прерывателя. Если ротор исправен, в зазоре при размыкании контактов возникнет искра. Если же, при разомкнутом прерывателе между массой и центральным проводом катушки зажигания искры по-прежнему нет, то, скорее всего, неисправны провод высокого напряжения, катушка зажигания или конденсатор.

Убедившись в исправности провода высокого напряжения или заменив его другим, если необходимо, проверьте катушку зажигания. Возможна утечка тока высокого напряжения в карболитовой крышке катушки или пробой изоляции вторичной обмотки, о чем свидетельствует сильный нагрев катушки. В таком случае катушку надо заменить. При исправной катушке зажигания проверить конденсатор.

Хорошая бесперебойная искра, возникающая между высоковольтным проводом свечи и массой при прокрутке коленчатого вала, свидетельствует о том, что цепь высокого напряжения исправна. В таком случае необходимо проверить свечи зажигания, выкручивая их из двигателя. При обнаружении на свечах масла, топлива или нагара, их следует очистить, просушить и снова повторить пуск двигателя. Если свечи исправны, а двигатель не запускается, то проверить, правильно ли установлено зажигание.

Если при прокрутке коленчатого вала двигатель не запускается, а стрелка амперметра стоит на нуле, это означает, что в цепи тока низкого напряжения имеется обрыв или ненадежный контакт на зажимах.

Обрыв в цепи ручье низкого напряжения можно определить с помощью переносной лампы. Для этого один конец провода подключить к массе, а второй подключать поочередно сначала к зажиму К прерывателя (место соединения черного провода катушки зажигания и провода конденсатора на прерывателе), а затем, сняв предварительно карболитовую крышку и ротор прерывателя, к пружине рычажка подвижного контакта. Если детали прерывателя исправны, контакты чистые и надежные, лампа при таких проверках будет светиться.

Когда неисправность не обнаружена, присоединить провод переносной лампы к неподвижному контакту, который соединен с массой. Если же переносная лампа при этом загорится и будет даже очень слабое накаливание, то это означает, что произошел обрыв провода, который соединяет панель прерывателя с массой. Если же переносная лампа не горит при подключении ее к неподвижному контакту и загорится при подключение к подвижному, это свидетельствует о неисправности контактов прерывателя. Возможно, они очень загрязнены или обгорели и ток через них не проходит.

Если при подключении переносной лампы к зажиму К прерывателя лампа не горит, обрыв следует искать в цепи в направлении аккумуляторной батареи. Для этого один конец провода переносной лампы подключить на массу, второй — к зажиму Р катушки зажигания. Свечение лампы при этом свидетельствует о наличии обрыва или нарушения контакта в зажимах провода, соединяющего катушку зажигания с прерывателем. Чтобы в этом убедиться, надо осмотреть зажимы, проверить чистоту и надежность контактов. Если же переносная лампа не засветилась, то подключить ее к зажиму ВК катушки зажигания. Если при этом лампа засветилась, то есть обрыв в первичной обмотке катушки зажигания. В таком случае катушку зажигания заменить. Если лампа не загорелась, подключить ее к зажиму ВК-Б катушки зажигания. Свечения лампы при этом свидетельствует о неисправности вариатора.

Так же надо искать обрыв в цепи к аккумуляторной батарее. Если стрелка-амперметра отклонилась на разрядку на 2-4 А и во время прокрутки коленчатого вала остается неподвижной, это означает, что круг тока низкого напряжения замыкается на массу на участке от катушки зажигания до контактов прерывателя.

Эта неисправность бывает по следующим причинам:

• не размыкаются контакты прерывателя;
• замыкание внутри прерывателя;
• неисправный конденсатор;
• замыкание на массу первичной обмотки катушки зажигания или вариатора;
• замыкание на массу провода, соединяющего зажим включателя стартера с зажимом ВК катушки зажигания.

Место замыкания на массу рекомендуется определять амперметром методом исключения отдельных элементов цепи. При отключении неисправного элемента стрелка амперметра должна стать на ноль. Сначала проверить размыкание контактов прерывателя при прокрутке коленчатого вала двигателя. Если контакты не размыкаются, необходимо отрегулировать зазор между контактами прерывателя.

При нормальном размыкании контактов их следует поставить на разрыв, выключить конденсатор и наблюдать за показаниями стрелки амперметра. Если она вернулась к нулю, конденсатор неисправен и его надо заменить. Когда запасного конденсатора нет, можно временно воспользоваться конденсатором звукового сигнала. В пути неисправный конденсатор можно не снимать, а только отсоединить его провод от зажима К, прерывателя. Новый конденсатор присоединить рядом с катушкой зажигания, соединив его провод с зажимом Р катушки, а корпус — с массой. Если показания амперметра при отключенном конденсаторе остаются без изменения, это свидетельствует о том, что конденсатор исправен. Его следует установить на место и отсоединить прерыватель.

Возвращение стрелки амперметра к нулю означает замыкание круга внутри прерывателя от зажима К до подвижного контакта. Необходимо вновь присоединить прерыватель и тщательно проверить, не замыкаются на массу провод, соединяющий зажим К прерывателя с пластинчатой ​​пружиной, пластинчатая пружина, рычаг подвижного контакта. Может случиться и так, что сработается текстолитовая пятка рычажка прерывателя и пластинчатая пружина запрет на кулачок. Чтобы выявить эту неисправность, надо отклонить рукой рычажок от кулачка. Если при этом стрелка амперметра станет на нуле, то это означает, что именно здесь было замыкание.

Когда при отключении прерывателя стрелка амперметра показывает, как и раньше, 2-4 А, необходимо отсоединить провод от зажима Р катушки зажигания. Если и при этом стрелка амперметра будет предыдущие показания, неисправность следует искать в первичной обмотке катушки зажигания или в вариаторе. Скорее всего замыкается на массу провод, соединяющий зажим ВК катушки зажигания с выключателем стартера. При замыкании на массу этого провода возникают все признаки короткого замыкания (стрелка амперметра резко отклоняется на разрядку), когда двигатель запускают стартером. Когда при отсоединении провода от зажима В К катушки зажигания ток исчезнет, ​​это свидетельствует о том, что провод замыкается на массу.

Могут быть такие случаи, когда при перемещении коленчатого вала стрелка амперметра отклоняется до отказа на разрядку. Это свидетельствует о коротком замыкании на участке от катушки зажигания до аккумуляторной батареи. Характерным признаком этой неисправности является тление изоляции проводов. В таких случаях надо выключить все потребители тока и отсоединить провод от аккумуляторной батареи. Если замыкание может привести к пожару, надо немедленно оторвать тонкий провод от зажима стартера, где этот провод соединяется с толстым проводом от аккумуляторной батареи. После этого необходимо найти и устранить короткое замыкание. Следует помнить, что чаще всего короткое замыкание бывает из-за повреждения изоляции провода, которое может произойти там, где провод проходит через отверстие в металле, у острого угла рамы, в месте крепления проводов скобой.

Если во время прокрутки коленчатого вала стрелка амперметра показывает разрядку 2-4 А и возвращается на ноль, это означает, что круг тока низкого напряжения исправное и неисправность следует искать методом отключения во вторичной цепи тока высокого напряжения, начиная от катушки зажигания (вторичная обмотка, высоковольтный провод, распределитель, высоковольтные провода свечей). При этом необходимо тщательно проверить изоляцию проводки, осмотреть конденсатор, потому что в нем может быть утечка тока через изоляцию между обкладками, что может привести к полному исчезновению тока на свечах или очень слабому напряжению.

Похожее

Причины неисправностей

Причинами возникновения неисправностей системы зажигания может быть как банальное нарушение правил эксплуатации, так и использование некачественных деталей. Не стоит исключать и внешние факторы, такие как атмосферные воздействия или механические повреждения.

Чаще всего причины выхода из строя системы зажигания кроются в различных дефектах свечей зажигания. Это самый простой случай, который можно легко устранить собственными силами.

В процессе развития автомобильных технологий, машины с контактными системами зажигания уходят в прошлое, а вместе с ними и львиная доля проблем автолюбителей, которые складывались во многом из-за низкого качества элементов контактной системы.

Назначение системы зажигания в автомобиле, основные неисправности

Искровое зажигание подготовленной горючей смеси в цилиндрах является основой работы бензинового двигателя. Другие способы воспламенения тут не годятся из-за низкой антидетонационной способности лёгких нефтяных фракций. Надо инициировать горение строго в определённое время и очень надёжно. Для этого разработана и непрерывно совершенствуется система зажигания.

Основные признаки неисправной системы зажигания

Основным внешним признаком неисправностей системы зажигания является отказ или нестабильная работа двигателя. Также о проблемах в зажигании могут свидетельствовать понижение мощности двигателя, а также увеличенный расход топлива. Стоит отметить, что не редко проблемы в системе зажигания связываются с дефектами топливной системы автомобиля или неисправностями системы впрыска. Именно поэтому при диагностике автомобиля и выявления причин поломки необходимо проводить комплексную проверку всех перечисленных систем.

Что нужно знать о неполадках электронной СЗ

Если при включении зажигания на панели приборов включилась только часть индикаторов, это также может быть обусловлено сбоями в работе СЗ, хотя и менее вероятно. Если говорить о неисправностях в работе электронной СЗ, то как и в любом другом случае, неполадки в ее работе в первую очередь отражаются на функционировании силового агрегата.

Основные симптомы:

1. Не включается зажигание. Когда все плохо, система просто не запустится.
2. Двигатель запускается, но с большим трудом. Иногда водителю приходится по несколько минут с перерывами крутить стартер, чтобы запустить мотор. В конечном итоге, если свечи зажигания не будут залиты, двигатель все же удастся запустить.
3. Потеря мощности силового агрегата. При попытке разогнаться водитель может чувствовать провалы, машина не набирает скорость. Особенно явно такие признаки проявляются при движении в гору, в частности, при езде на пониженной передаче.
4. Неустойчивая работа двигателя на холостом ходу. Мотор может без причины заглохнуть (автор видео — Рамиль Абдуллин).

Что касается основных причин, то они могут быть следующими:

1. Обрыв либо пробой в цепи высоковольтников.
2. Поломка или сбои в функционировании управляющего устройства.
3. Износ или выход из строя свечей.
4. Неисправности функциональности катушки.
5. Неисправности либо некорректная работа входных контроллеров, отвечающих за функционирование и частоту вращения коленчатого вала. Такая проблема также может быть обусловлена нарушением контактов в электроцепи.
6. Сбои в работоспособности датчика Холла.

Если вы столкнулись с проблемами падения мощности двигателя, а также увеличенного расхода топлива, то вероятнее всего, это обусловлено неполадками в работе ЭБУ либо его контроллеров. Также это может быть обусловлено и проблемами в работоспособности самих свечек. Так или иначе, если вы хотите, чтобы зажигание правильно включалось, то любые неисправности подлежат ремонту или замене, который, кстати, вы можете осуществить в домашних условиях.

Но так или иначе, перед тем, как выполнять ремонт, нужно понимать, что далеко не всегда описанные выше неисправности означают поломку в работе СЗ. Такие проблемы могут быть следствием неработоспособности других элементов и узлов, поэтому прежде чем приступить к диагностике СЗ, рекомендуем проверить систему подачи бензина. Кроме того, сбои в работе силового агрегата могут быть обусловлены плохим соединением патрубка усилителя с впускной магистралью или клапаном (автор видео — Владислав Каганов).

Диагностика системы зажигания

Наиболее оптимальным вариантом диагностики всех систем зажигания является проверка при помощи осциллографа, который позволяет выявить практически все виды неисправностей:

Безусловно, есть и «народные» способы диагностики, которые не столь эффективны, но общую картину могут показать:

Если ваш автомобиль оборудован электронной системой зажигания, то проверка искры дедовским способом (сняв со свечи высоковольтный провод), приведет к выходу из строя катушки и электронного блока.

Источник

Проверка классической системы

Классическая система работает по принципу генерации высокого напряжения для каждого установленного в автомобиле цилиндра. Искра от катушки распределяется к свечам через трамблер, который соединяет катушку со свечей друг за другом, в определенном порядке. Зачастую катушка и трамблер располагаются отдельно и соединяются ВВ – проводом, который называется центральным.

В конструкцию классической системы входят:

• колпачки свеч;
• трамблер;
• провода с высоким вольтажом;
• катушка;
• центральный провод.

Если не включается или не выключается зажигание в классической системе диагностика автомобиля осуществляется при помощи емкостного датчика. Он устанавливается на центральный провод на максимально близкое расстояние к катушке для получения наиболее точных показателей проверки.

Важно: Классическая система включает в себя два промежутка искры. Один из которых расположен в свече, а другой в трамблере. Данные зазоры, совместно с проводами, образуют так называемый делитель напряжения. Емкостный датчик позволяет с высокой точностью определить почему глохнет двигатель или не выключается зажигание автомобиля после выключения путем анализа показателя напряжения на делителе. Из-за того, что делители склонны к изменениям из-за колебаний параметров горения искры и промежутка в трамблере, осциллограмма неправильно срабатывает и получается не соответствующей действительным процессам, происходящим в катушке и показывает неправильные данные.

Den242 › Блог › Определение неисправностей в системе зажигания

Определение неисправностей в системе зажигания

Неисправности системы зажигания приводят к тому, что либо двигатель не запускается, либо работает с перебоями на холостом ходу или на всех режимах, либо не развивает полной мощности.

По вине системы зажигания двигатель может не запускаться по следующим причинам:

обрыв или короткое замыкание в цепи низкого напряжения;

неисправность свечей, распределителя, катушки или коммутатора зажигания;

неправильное подсоединение проводов к свечам;

загрязнение или обрыв высоковольтных проводов;

неправильная установка момента зажигания;

повреждение бегунка и крышки распределителя.

Неустойчивая работа двигателя на холостом ходу может быть вызвана увеличенным зазором между электродами свечей или неправильной установкой момента зажигания. Причинами, из-за которых двигатель неустойчиво работает на всех режимах, могут быть повреждение или ненадежное соединение высоковольтных проводов, замасливание или неисправность свечей, неисправность коммутатора, бегунка или крышки распределителя.

Причиной, из-за которой двигатель работает неустойчиво на высоких оборотах, может быть неисправность распределителя зажигания.

Двигатель не развивает полной мощности из-за неисправности коммутатора или распределителя зажигания либо неправильной установки момента зажигания.

При работе коммутатора зажигания выделяется большое количество тепла.

Чтобы не вывести из строя электронные приборы системы зажигания, а также во избежание возможных травм, выполняйте следующие правила:

1. Не касайтесь руками высоковольтных проводов и узлов системы (катушки, коммутатора и т.д.) при работающем двигателе, так как бесконтактная система зажигания имеет более высокое напряжение по сравнению с контактной системой.

2. Не проверяйте работоспособность системы “на искру”, держа наконечник свечи или высоковольтный провод в руках. Для проверки используйте специальный разрядник.

3. Запрещается прокладывать в одном жгуте провода низкого и высокого напряжения системы зажигания.

4. Не отсоединяйте провода от клемм аккумуляторной батареи при включенном зажигании: это выведет из строя электронные узлы системы зажигания.

5. Запрещается отсоединять колодку с проводами от коммутатора при включенном зажигании: коммутатор выйдет из строя.

6. Не допускайте ослабления затяжки винтов крепления коммутатора: через эти винты он соединяется с “массой”.

Во время проверки не касайтесь проводов и приборов системы зажигания при работающем двигателе.

Общие неисправности

Неисправности системы зажигания в общем счете можно разделить на такие категории:

1. Когда двигатель не удается запустить.
2. Когда двигатель не развивает полной мощности.
3. Когда в работе двигателя присутствуют перебои.

Что касается первого типа, то это такие неисправности:

• Повреждение провода, соединяющий модуль зажигания и реле питания;
• Выхождение из строя реле питания;
• Окисление или же неплотное нахождение в гнездах наконечников проводов;
• Нарушение изоляции или загрязнение проводов;
• Изменение зазора между электродами свечей или их замасливание;
• Неисправность в модуле зажигания;
• Выход из строя контроллера, в результате чего импульсы перестали поступать на модуль;
• Выход из строя, неправильная установка или оборванные провода датчика, регулирующий положение коленчатого вала;
• Повреждение контактного уголка датчика;
• Утечка тока в связи с трещинами и прогарами, которые появляются на крышке или датчике, а также с накоплением влаги и нагара на внутренней части крышки;
• Прекращение работы электромагнитного клапана от карбюратора в связи с разрывом провода, который соединяет его с контроллером;
• Выход из строя контроллера;
• Выход из строя коммутатора;
• Неисправность в выключателе;
• Неправильная установка элемента зажигания;
• Повреждение катушки.

Ко второй категории принадлежат такие типы основные неисправности системы зажигания:

1. Неправильно установлен момент зажигания.
2. Ослабление пружины регулятора или заедание его грузиков.
3. Изменение формы импульсов на первичной обмотке коммутатора, в чем выражается одна из главных причин его неисправности.
4. Повреждение шланга, задача которого заключается в соединении выхлопной трубы и датчика абсолютного давления.
5. Выход из строя ранее упомянутого датчика.
6. Оседание топливного конденсата на стенках шланга.
7. Прекращение реагирования контролера на изменения сигналов от датчика.
8. Неисправности в работе датчиков по температуре.
9. Повреждение провода, соединяющий контролер и датчики.

И, наконец, к третьей категории общих неисправностей относятся:

• Выход из строя контролера или модуля зажигания;
• Повреждение, окисление или ослабление крепления проводов высокого уровня напряжения;
• Замасливание свечей, скопление на них нагара и образование трещин;
• Изношенность электродов;
• Слишком раннее и позднее зажигание;
• Образование чересчур большого зазора между электродами свечей;
• Ослабление пружин грузиков регулятора;
• Изношенность контактного уголка;
• Повреждение крышки датчика;
• Неисправность коммутатора;
• Подгорание центрального контакта ротора;
• Возникновение трещин, других повреждений и нагара на крышке датчика и роторе.

Это были перечислены основные неисправности системы зажигания. Теперь более подробно по каждой системе (бесконтактной и электронной).
