Схема кузова ваз 2109
Ваз 2109 схема кузова будет интересна владельцам этого легендарного автомобиля. Хорошее знание схемы позволит осуществить самостоятельный ремонт и даже полностью восстановить металлический каркас «девятки». Очень важны на Ваз 2109 геометрические размеры кузова, так как именно они становятся основным критерием оценки состояния и степени повреждения остова.
С чем связаны повреждения кузова «девятки»
ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»
Бытует мнение, что советские автомобили оснащены «неубиваемым» кузовом. Стопроцентно утверждать это нельзя, но и опровергать такое заявление тоже неправильно. Действительно, кузов Ваз 2109, схема которого представлена в статье, сделан на славу, но со временем любому качеству придет конец.

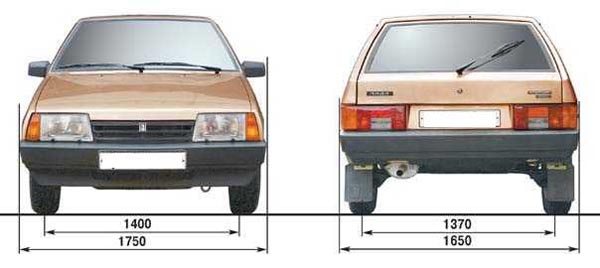

Ваз 2109 геометрия кузова

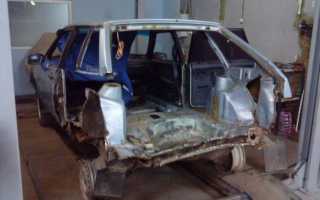

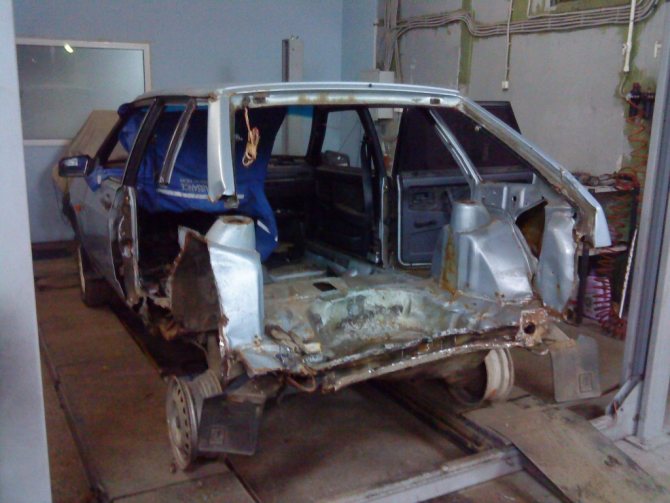

В ремонте нуждаются практически все кузова автомобилей старше 5-7 лет. И ничего удивительного в этом нет. Условия жизни последних лет, огромное количество вредных веществ, общее ухудшение экологии – все это не может сказываться положительно. Немало вреда приносят и непростые, чуть ли не экстремальные современные условия эксплуатации.
В итоге состояние металлической поверхности приходит в плачевный вид, ДВС и детали отправляют на разборку, а вместо изношенного, но близкого сердцу автомобиля, занимает место новый автокар. Всего этого можно избежать, если знать особенности схемы кузова, разбираться в тонкостях и своевременно проводить профилактические работы.
Особенности кузова «девятки»

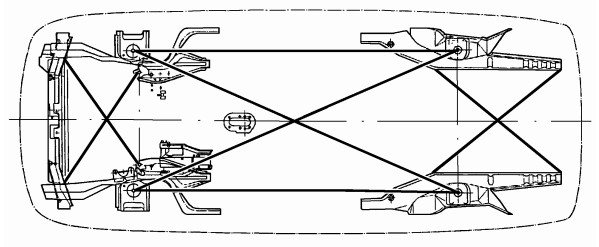

Геометрия кузова ваз 2109
Как известно, металлический каркас «девятки» представляет собой несущую конструкцию, а тип кузова относят к хэтчбекам 5-дверной конструкции. Сконструирован он на базе кузова «восьмерки», но максимально унифицирован, а большинство частей и деталей имеют совершенно иные размеры и даже формы. Но одно у все кузовов неизменно – они состоят из цельного остова и навесных компонентов.
Ваз 21099 геометрия кузова и ее восстановление
Читайте также:
В таблице ниже приведена более подробная информация по кузову Ваз 2109 и его особенностям.
Подготовка к замене и полезные сведения
В первую очередь, решив заменить кузов автомобиля на новый, владельцу надо определиться с покупкой, выполнить пару обязательных действий, чтобы исключить ошибки и возможные проблемы.
- Обязательно надо определиться с моделью кузова. В данном случае, надо изучить подробно технические данные остова Ваз 21099. Что касается проведения модернизации, тюнинга, то в данном случае надо знать, что сделать это удается не всегда.
- Надо также определиться и с комплектацией. Так, кузова на Ваз могут быть 1-й или 3-й комплектации. В первом случае это будет обозначать «кузов в металле», что подразумевает наличие самого каркаса и проведенной на нем обработки (грунтовка, окраска, битум). Что касается «кузова в сборе», то он подразумевает уже и салон со стеклами, наличие осветительных приборов, бамперов и так далее.
- Наконец, третий этап выбора за окраской. Обычно владелец хочет получить кузов новый на Ваз 21099 такого же цвета, какой и был раньше.

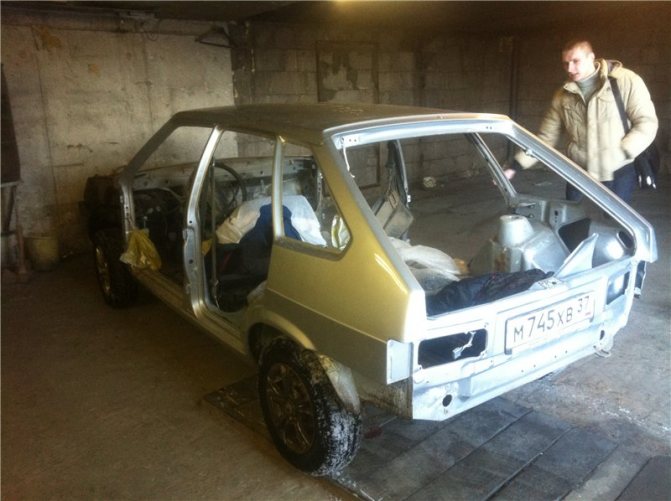

Ваз 2109 кузов новый
Кроме этого, кузова должны обладать и другими параметрами:
Должна быть «на месте» активная безопасность или АБ. Другими словами, кузов обязан иметь свойства, предотвращающие аварийные ситуации
Так, должна быть обеспечена хорошая видимость, обзорность при любых погодных условиях, водитель автомобиля должен быть защищен от ослепления, немаловажное значение имеет удобная посадка, хорошая термическая обработка и многое другое; Большое значение имеет и пассивная безопасность. В данном случае речь идет о высокой прочности салона и его деталей, минимизирующих последствия деформации при авариях
К элементам ПБ относятся ремни безопасности, подголовники, зеркала и многое другое.
Новый кузов ваз 2109 фото
Кроме того, следует знать, что кузов бывает неравнопрочным. Это означает, что отдельные его детали отличаются неодинаковой степенью жесткости. Что это дает? Разную сопротивляемость удару при аварии. Перед и задок автомобиля, как правило, имеют меньшую сопротивляемость, чем средняя часть.
-
Читайте также:

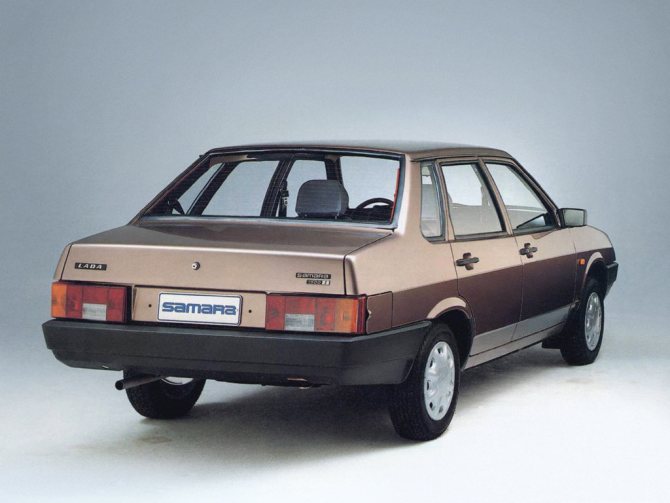

Ваз 21099 седан кузов
Теперь подробно о «кузове в сборе». Салон такого кузова должен иметь свободный доступ вентиляции. Последняя должна обеспечиваться искусственным и естественным образом. Это означает, что воздух должен попадать одновременно и через систему отопления (воздухоприток), и через стекла дверей.
Детали кузова Ваз 2109
| Передок | Полы | Боковины | Крыша с рамой ветрового окна | Задок | Силовые элементы каркаса | Навесные части |
| Вертикальный щиток, брызговики передних крыльев, поперечины, панели рамки радиатора, передние лонжероны, соединители и стойки, коробка воздухопритока, прочие мелкие детали. | Панели переднего, среднего и заднего пола. Панель переднего пола имеет корытообразную форму, а посредине тоннель для труб выпускной системы, трубопроводов и топливопроводов. Тоннель предохраняет их от повреждений. Панель заднего пола имеет цельноштампованную нишу для запасного колеса. Вдоль всего пола привариваются лонжероны, которые образуют с передними и задними лонжеронами единые скрытые продольные полости вдоль днища всего автомобиля. Как к лонжеронам, так и к скрытым полостям есть хороший доступ. К полу приварена передняя, средняя и задняя поперечины, а также усилители и надставки пола. | Правая и левая боковины кузова состоят из наружных и внутренних панелей. Наружные панели боковин выполняются цельными деталями с центральными и задними стойками, с проемами боковых окон. Внутренние панели изготавливаются едиными вместе с наружными арками колес, с усилителями стоек. Сзади боковины имеют усилители и у правой боковины нишу для сепаратора паров бензина, а также желобки и фланцы под уплотнители дверей. Для увеличения жесткости между нижними частями наружных и внутренних панелей боковин, образующих пороги дверей, устанавливаются нижние накладки боковин. Усилители устанавливаются у передних и центральных стоек боковин. | Рама ветрового окна изготавливается одной деталью, к которой приваривают вверху и внизу усилители. Внутренняя стойка рамы ветрового окна увеличивает жесткость передней стойки и образует две изолированные полости. Панель крыши имеет два усилителя. Сзади к панели привариваются две балки с усилителями для навески двери задка и спереди передняя балка. | Панель задка имеет верхнюю поперечину, присоединяется сваркой к задней поперечине, заднему полу и боковинам кузова. На панели задка устанавливаются задние фонари. | Лонжероны и усилители | Панели передних крыльев, наружные панели боковин и рамы ветрового окна, панель крыши, панель задка, а также наружные панели дверей и капота. |
Методы соединения и другая информация о деталях кузова
Ваз 21099 схема кузова
Все детали кузова «девятки» представляют собой единое целое. Метод соединения их между собой подразумевает сварку точкой, но более нагруженные компоненты усиливают электродугой.
Материал кузова выполнен из МУ листовой стали толщиной 0,7-0,8-1 мм. Некоторые мелкие кузовные части штампуются из более толстой стали.
Устройство автомобиля ВАЗ 2109
Разное
ВАЗ 2109 – автомобиль малого класса, имеющий кузов типа комби/хэтчбек с пятью дверями. Впервые данная модель появилась в продаже в 1988 году, за основу автомобиля была взята предыдущая модель – ВАЗ 2108, однако у ВАЗ 2109 имеются две дополнительные задние двери, к тому же есть возможность увеличить багажник, сложив задний ряд сидений. Именно благодаря этому «девятку» производитель начал позиционировать как «семейный автомобиль».
Несколько реже встречается немного иное устройство ВАЗ 2109 – в первых выпусках автомобиля устанавливались двигатели от предыдущей модели, ВАЗ 2108, рабочий объём у этих двигателей составляет 1,3 литра, а их мощность — 64 лошадиные силы. Кроме того, в 1997 году началось производство обновлённой модели – она оснащена двигателем с системой распределённого впрыска, благодаря чему тяговые, экономические, а также экологические показатели машины увеличились.
-
Читайте также:
У модели однодисковое сцепление и классическая коробка передач, которая может быть как 4-, так и 5-ступенчатой. У задней подвески имеются цилиндрические пружины, гидравлические амортизаторы и продольные рычаги, она полунезависимая, а передняя подвеска известна тем, что оснащена амортизированными стойками.
Устройство ВАЗ 2109: электрооборудование
Невозможно понять устройство автомобиля ВАЗ 2109, не зная, какое на авто установлено электрооборудование. Основной частью электрооборудования ВАЗ 2109 можно с уверенностью назвать генератор переменного тока 37.3701, который способен в течение пяти тысяч минут отдать тока на 55А. Также модель оснащена стартером дистанционного управления и аккумуляторной батареей. Производитель выбрал в качестве батареи модель 6СТ-55А, ёмкость которой составляет 55 А/ч.
Устройство автомобиля ВАЗ 2109: силовой агрегат
Один из важнейших узлов устройства ВАЗ 2109 является двигатель – модель оснащена 4-цилиндровым мотором, работающим на бензине. Данный агрегат полностью идентичен тому, которым оборудовалась предыдущая модель производителя, то есть ВАЗ 2108. Цилиндры работают в таком порядке: 1-3-4-2. То есть сначала первый клапан, после него третий, затем четвёртый и лишь после этого второй.
- Передний бампер;
- Блок-фара;
- Аккумуляторная батарея;
- Радиатор системы охлаждения;
- Заборник холодного воздуха;
- Двигатель;
- Бачок для жидкости смывателя стекол;
- Воздушный фильтр;
- Внутреннее зеркало заднего вида;
- Противосолнечный козырек;
- Плафон освещения салона;
- Упор двери задка;
- Очиститель заднего стекла;
- Складная полка;
- Запасное колесо;
- Задний фонарь;
- Задний бампер;
- Основной глушитель;
- Амортизатор задней подвески;
- Задний тормоз;
- Балка задней подвески;
- Топливный бак;
- Дополнительный глушитель;
- Наружное зеркало заднего вида;
- Боковой указатель поворота;
- Рулевой механизм;
- Передний тормоз;
- Телескопическая стойка передней подвески.
ВАЗ 2109: общая информация
ВАЗ 2109 может вместить пятерых человек вместе с водителем. Впрочем, каждый владелец данного авто знает, что при желании разместиться в салоне может и большее количество людей. Общая масса автомобиля достигает 920 килограмм. У модели есть и дополнительное снаряжение, а именно прицеп, который может вместить до 500 килограмм в том случае, если нет тормозов, если же они имеются в наличии, то вес можно с уверенностью увеличивать и до 750 килограмм.
Модель появилась на рынке давно, поэтому не стоит ждать от неё высоких скоростей – максимум, который возможно «выжать» из авто, составляет 148 км/ч, при этом до первой сотни машина разгоняется в течение 16 секунд.
Каждому водителю важно знать и тормозной путь – у данной модели он составит порядка 38 метров в том случае, если скорость машины не превышает 80 км/ч, а при торможении была использована основная тормозная система. При использовании вспомогательной тормозной системы, тормозной путь может увеличиться до 85 метров.
И наконец, стоит обратить внимание на расход топлива – в загородном режиме при скорости в 90 км/ч на сто километров потребуется около 5,8 литра бензина, при повышении скорости всего на 30 километров в час аппетиты модели возрастут до 7,9 литра.
