Датчик положения коленчатого вала (ДПКВ) – важная деталь для любого автомобиля, направленная на контроль произведения синхронной работы в системе зажигания и впрыскивания топлива специальными форсунками.
В случае сбоя в работе данного датчика, панель управления автомобиля не сможет подавать сигнал, и работа двигателя будет нарушена. На Ладе Калина датчик положения коленчатого вала находится справа от двигателя, на кронштейне, недалеко от шкива привода генератора.

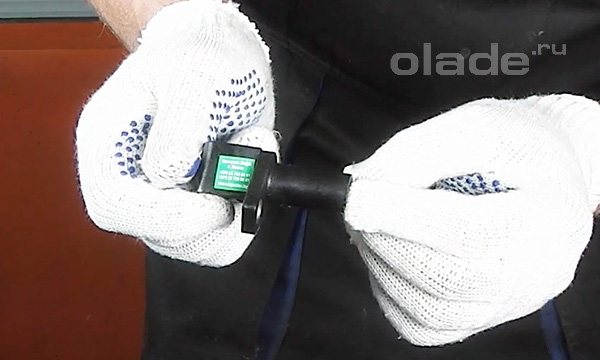

Замена датчика коленвала
Где находится датчик коленвала. На всех автомобилях LADA ДПКВ крепится к картеру двигателя (к нижней его части) при помощи одного болта. На схеме он под номером 2.
Чтобы поменять датчик коленвала следует отсоединить от него колодку с проводами и вывернуть болт крепления (ключ «на 10»). На двигателях Renault-Nissan (например, H4M) предварительно придется снять (отвести в сторону) защитный кожух.
Установка ДПКВ осуществляется в обратной последовательности. Набором щупов проверяем зазор между торцом датчика и зубьями шкива коленвала. Зазор должен быть 1±0,41 мм, он задан конструкцией датчика и не регулируется.
Где находится?

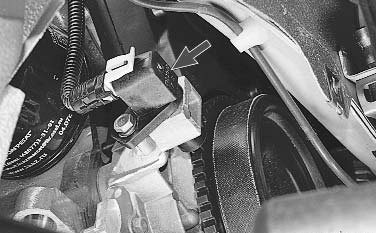

Датчик коленвала Калины расположен в задней части двигателя соосно шкиву коленчатого вала вблизи масляного фильтра. На блоке цилиндров есть специальный кронштейн крепления именно ДПКВ, датчик вставляется в отверстия кронштейна и фиксируется болтом М6.
Питания датчика производится экранированным проводом для защиты от ложных срабатываний, так как импульсы, передаваемые с датчика должны быть точными и без погрешностей.
Как проверить ДПКВ мультиметром
Установить мультиметр в режим омметра и подключить щупы к контактам ДПКВ. Сопротивление должно быть в пределах 550-750 Ом.
Читайте также:
Установить мультиметр в режим вольтметра (с пределом измерения до 200 мВ). Подключить щупы к контактам датчика и несколько раз поднести к сердечнику датчика стальной предмет. При исправном датчике прибор должен зафиксировать скачки напряжения. Более точно проверить ДПКВ можно не снимая его с двигателя. Вращаем шкив коленвала и следим за показаниями вольтметра. У исправного ДПКВ напряжение на выводах достигает 0,3 В.
Если ДПКВ оказался исправным, а ошибка (например, p0335) в системе управления двигателем не исчезла, значит следует очистить датчик от грязи и проверить целостность провода и качества соединений в цепи.
Напомним, система управления двигателем включает в себя ряд других датчиков, о которых мы рассказывали ранее.
О неисправности большинства датчиков системы управления двигателем можно понять лишь по горящему значку CHECK и неровной работе мотора. Это позволяет добраться до места стоянки или СТО. При выходе из строя ДПКВ двигатель сразу отказывается заводиться, так как у ЭБУ отсутствуют сведения, необходимые для управления подачей топлива и зажиганием. Снизить риск подобных неприятных ситуаций вполне возможно.
Причины поломки
Существует несколько причин, по которым датчик может выйти из строя. Ниже представлен список причин способствующим поломке датчика:
- Старение;
- Засор магнита на датчике;
- Механические удары по датчику;
- Обрыв цепи питания;
Рассмотрим каждую из причин подробнее.
Старение
Данная причина вызвана естественными факторами старения частей датчика, то есть рассыпание пластика, оголение электрического разъема в который может попадать влага и вызывать замыкание.

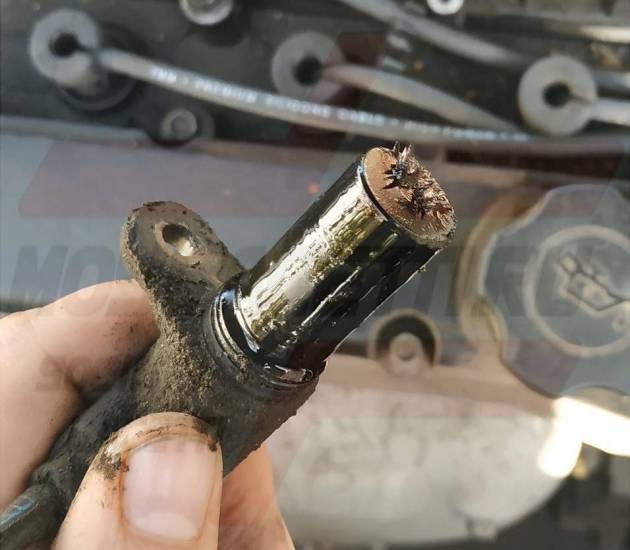

Засор магнита
Магнит является основным элементом датчика, который принимает показания. При его засоре, а именно зачастую на головку датчика налипает различная металлическая стружка затрудняющая работу датчика. При такой поломке необходимо очистить головку датчика от стружки.
-
Читайте также:
Механические удары
Удары по датчику возможны при езде по гравийной дороге, когда камни из-под колес летят повсюду. Такие удары способны повредить пластиковый корпус датчика или оборвать проводку цепи питания.
Основные причины неисправности датчика положения коленвала

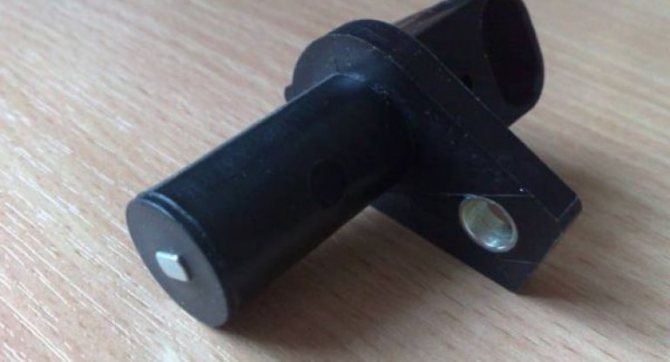

Сам по себе датчик положения коленчатого вала достаточно надежен, так как представляет собой обычную катушку индуктивности с обмоткой и сердечником. Механические повреждения такой конструкции в процессе работы практически исключены, но они все же случаются. Работа датчика может быть нарушена из-за загрязнения металлическими опилками и межвиткового замыкания в катушке. Неисправность ДПКВ может быть вызвана также внешними причинами – механическим повреждением корпуса, окислением контактов и т.п.
Иногда причиной ошибки является не непосредственная неисправность датчика, а факторы, напрямую влияющие на его работу. При намагниченности и повреждении зубьев задающего диска, его «биения» (отклонения от оси вращения), налипании большого количества грязи на корпус датчика или неправильном зазоре между ним и диском сигнал может измениться. В случае повреждения проводки или контактов импульсы и вовсе могут отсутствовать.
Проверка
Проверка ДПКВ осуществляется двумя способами: визуальная и с помощью диагностического прибора.
Визуальная проверка
При проверке необходимо обратить особое внимание на состояние датчика, он должен быть в хорошем состоянии и не иметь следующих дефектов:
- Не должно быть трещин и сколов;
- Головка датчика не должна иметь следов грязи и стружки;
- Разъем должен четко фиксироваться и не болтаться;
- Провод должен быть без повреждений изоляции и экрана;
- Провода возле разъема не должны быть оголены;
Так же при визуальной проверке необходимо проверить сам шкив. Зубцы его должны четко выделяться и быть не забитыми грязью. Особое внимание следует обратить на его демпфер, довольно часто венец шкива проворачивается на демпфере и датчик считывает неправильные показания с датчика из-за смещения венца шкива.
Проверка с помощью прибора
Данную проверку можно осуществить на станции технического обслуживания или с помощью китайского сканера ELM327.
Способы устранения причин неисправности датчика положения коленчатого вала
Так как чаще всего на работу датчика и получение сигнала от него влияют внешние причины, необходимо свести к минимуму риск их воздействия. По возможности поверхность датчика необходимо периодически очищать от грязи, а также внимательно следить за состоянием проводки и контактов. Если при этом требуется снять ДПКВ, не забудьте после установки проверить зазор между его поверхностью и задающим диском. Он должен быть не менее 0,6, и не более 1,4 мм.
Спасибо за подписку!
Датчик положения коленвала в Калине не подлежит ремонту, поэтому если проблема вызвана внутренним повреждениями – его следует заменить на новый. Цена его невелика, а замена займет совсем немного времени. В идеале запасной датчик лучше всегда возить с собой.
Как правило, с заменой датчика положения коленчатого вала сталкиваться приходится не часто, так как он не требует особого внимания. Дополнительно сократить риск можно, если следить за чистотой в подкапотном пространстве, состоянием проводки и контактов. Отправляясь в длительную поездку, желательно взять с собой запасной ДПКВ.
Иммобилайзер
Первая причина, по которой ваша лада калина не заводится и которую легко заметить самому, это иммобилайзер. Если он заморгал и запикал — суши весла, садись читать мануал. Эта проблема довольно частая и исправить ее не просто, хлопот много, танцев с бубном и тому подобного.
Впрочем, в мануале обычно есть расшифровка морзанки, которую отсвечивает лампочка — считаем секунды между вспышками, количество вспышек, сигналов зумера — и смотрим в буклет, что там по этому поводу написано.
В зимнее время часто бывает, что машина запускается с пятого — шестого раза. Чаще всего это решается переобучением ключа, расписывать эту проблему не буду, в мануале все есть, проблем возникнуть не должно.
Про датчики автомобилей Лада и систему управления двигателем
За работу всех систем современного автомобиля отвечают различные датчики. Они снимают показания и передают их электронному блоку управления двигателем (ЭБУ). В случае неисправности датчика в памяти сохраняется ошибка, а на щитке приборов в некоторых случаях появляется ошибка Check Engine.
Где находятся датчики
Все современные автомобили Лада (Гранта, Калина, Приора, Веста, Ларгус, Нива или Lada XRAY) оснащаются отечественными двигателями ВАЗ. Расположение датчиков на этих моторах однотипное:

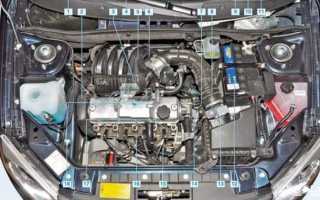

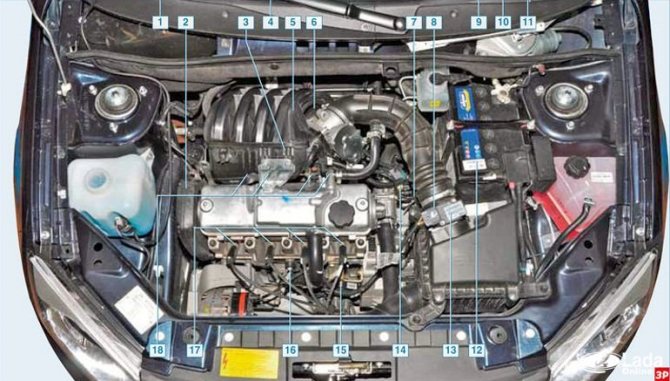

Элементы электронной системы управления двигателя ВАЗ 11186/11189: 1* – контроллер; 2* – датчик положения коленчатого вала; 3* – управляющий датчик концентрации кислорода; 4* – колодка диагностики; 5* – диагностический датчик концентрации кислорода; 6 – блок управления дроссельного узла; 7* – датчик скорости автомобиля; 8* – клапан продувки адсорбера; 9* – модуль педали «газа»; 10* – выключатель сигналов торможения; 11* – датчик положения педали сцепления; 12 – аккумуляторная батарея; 13 – датчик массового расхода воздуха; 14 – датчик температуры охлаждающей жидкости; 15 – катушка зажигания; 16 – датчик детонации; 17 – свечи зажигания; 18* – форсунки. * Элемент на фото не виден.
-
Читайте также:
Расположение элементов ЭСУД в салоне автомобиля (для наглядности без торпедо): 1 – датчик положения педали сцепления; 2 – выключатель сигналов торможения; 3 – модуль педали «газа»; 4 – контроллер.
Датчик температуры охлаждающей жидкости (ДТОЖ)
Предназначен для измерения температуры охлаждающей жидкости в системе охлаждения двигателя. На основании показателей ЭБУ корректирует частоту вращения коленвала, состав топливно-воздушной смеси и угол опережения зажигания. Датчик практически не ломается, но бывает, врёт. Довольно часто перетираются провода у основании разъёма так, что даже припаять не к чему. Датчик температуры охлаждающей жидкости установлен в крышке термостата.
См. Замена и проверка ДТОЖ.
Датчик детонации (ДД)
Предназначен для определения момента возникновения высокочастотных колебаний блока цилиндров, которые возникают при детонационном сгорании топлива. По сигналу датчика электронный блок управления двигателем выбирает оптимальный угол опережения зажигания, что позволяет добиться наиболее полного и эффективного сжигания топливо-воздушной смеси в цилиндрах двигателя, а также автоматически регулировать момент зажигания для топлив с различным октановым числом. Датчик детонации находится на передней стенке блока цилиндров между 2?м и 3?м цилиндрами.
См. «Замена и проверка датчика детонации».
Датчик положения коленчатого вала (ДПКВ)
Датчик выдает блоку управления информацию о частоте вращения и угловом положении коленчатого вала. По сигналам датчика ЭБУ рассчитывает фазу и длительность импульсов управления форсунками и катушкой зажигания. При его неисправности (отсутствии сигнала) двигатель не заведется. Он находится в отверстии прилива крышки масляного насоса.
Датчик фаз
Автомобили семейства ВАЗ оснащают бензиновыми четырехцилиндровыми инжекторными двигателями мощностью от 80 до 120 лошадиных сил. Двигатели различаются объемом и мощностью, типом головки блока цилиндров (8-ми и 16-клапанные) и электронными блоками управления (ЭБУ).
Для чего необходим датчик фазы
Первые инжекторные моторы не были оборудованы датчиком фаз. ЭБУ получал все необходимые сигналы с датчика положения коленчатого вала (ДПКВ). Когда коленчатый вал оказывался в положении впрыска топлива в один из цилиндров, ЭБУ получал сигнал и открывал форсунки. Топливо впрыскивалось в общий впускной коллектор, где смешиваясь с воздухом, превращалось в топливовоздушную смесь. После чего клапана соответствующего цилиндра открывались и он втягивал в себя готовую смесь. Машины с такой системой питания оказались экономичней и мощней, чем карбюраторные, за счет более точного дозирования топливовоздушной смеси. Введение стандарта Евро-0 потребовало от автопроизводителей кардинально изменить систему подготовки и подачи топливовоздушной смеси. Это удалось сделать с помощью разделенного впрыска топлива.
Вышел из строя датчик фазы — ошибка 0343
Примерно неделю назад, после проверки компрессии в двигателе своей Калины, появилась ошибка от БК Штат: 0343 — высокий уровень сигнала датчика фазы. Но «Чек» не загорался. Сначала подумал, что это временная ошибка, так как крутил стартером двигатель без свечей. Но после долговременных манипуляций с обнулением всех ошибок и даже после сброса ЭБУ на своей Калине, результата я не добился.
После сброса, ошибка пропадала, и некоторое время бортовой компьютер не выдавал никаких неисправностей. Но это было недолго, примерно после очередного пуска двигателя, на дисплее Штата опять выдавалось предупреждение с кодом 0343. Пробовал и клемму скидывать с аккумулятора, и разъем на ЭБУ шевелить, думал, может отходит немного. Но ничего не помогло.
Заехал в магазин, посмотрел на цены датчика фаз на Калину, и там они были по 280 рублей. Решил съездить на авторынок в надежде найти что-нибудь подешевле. Но в каждой палатке цены были 300 рублей. Но немного поторговавшись, продавец скинул аж 50 рублей. Сразу поставил его на месте, и — О, чудо, ошибка пропала и вот уже несколько дней я о ней не вспоминаю. Можно сказать, что это первая реальная поломка на моей Калине за 2,5 года эксплуатации.
Старый датчик положения распредвала положил в бардачок, на всякий случай. Хотя, думаю, что даже после выхода из строя этого датчика можно вполне неплохо ехать. Проверено на личном опыте со своей Калиной — после скидывания штекера с датчика фаз, характеристики двигателя никак не меняются, даже мгновенный расход топлива остается прежним.
Диагностика на восьмиклапанном двигателе
Процедура проведения диагностики на 16- и 8-клапанных двигателях примерно одинаковая.
Для того чтобы проверить исправность, необходимо выполнить следующие действия:
- Перевести мультиметр в режим измерения напряжения. Порог можно выставить на уровне 20 В.
- К контакту “Е” необходимо подключить источник постоянного напряжения 13,5 Вольт.
- При этом на выводе “В” должно быть напряжение 0,4 Вольт.
- Поднесите к активной части датчика фаз металлический предмет, например, отвертку. Если устройство рабочее, то напряжение на выходе “В” поднимется до 0,9 Вольт.
- Если убрать металлический предмет от активного элемента, то напряжение на выводе “В” вернется в изначальное положение.
Обратите внимание на то, что датчики для 8- и 16-клапанных двигателей не взаимозаменяемы. Поэтому при покупке обращайте внимание на этот нюанс. Для проведения диагностики датчиков фаз необходимо выполнить такие манипуляции:
- К контакту “Е” подключаете источник постоянного напряжения 13,5 Вольт.
- На выводе “В” должно быть напряжение 0,9 В.
- После поднесения к активной части прибора металлического предмета произойдет уменьшение напряжения до 0,4 В.
- Если убрать металлический прибор, то напряжение вернется к значению 0,9 В.
Проверить работоспособность датчика фаз на Калине вполне можно и собственными силами, без привлечения сотрудников станции технического обслуживания. Весь процесс занимает максимум несколько минут, однако людям, не сведущим в подобных вопросах, желательно изначально хорошо изучить строение собственного транспортного средства.
Для этих целей потребуется лишь тестер, который необходимо подсоединить к выводам «А» и «В». Далее необходимо на некоторое время запустить двигатель автомобиля и проследить, как поведет себя напряжение после его погашения: в течение примерно 10 секунд оно должно быть идентичным бортовому напряжению.
Если этого не наблюдается, в автомобиле, скорее всего, произошел обрыв цепи или ее замыкание.
В том случае, если цепи в Лада Калина исправны, однако напряжение все равно не поступает, вероятнее всего, неисправен контроллер. Проверить это также будет достаточно просто: необходимо подсоединить клеммы тестера к выводам «А» и «С».
Если зажигание включено, должно выдаваться бортовое напряжение. В противном случае следует и далее искать обрыв сети. Кроме того, проверить работоспособность датчика фаз можно и посредством его полного демонтажа.
Колодка жгута проводов подсоединяется к прибору, а в гнезда выводов «А» и «С» устанавливаются отрезки проволоки, после замыкания которых должен образоваться контакт.
