Замена задних стоек на автомобилях ВАЗ 2108, 2109, 21099

Необходимость в замене задних стоек на автомобилях ВАЗ 2108, 2109, 21099 возникает при возникновении следующих неисправностей: «потек» и (или) начал стучать амортизатор стойки, поломана или просела пружина стойки. Необходимые инструменты и приспособления
— Рожковый ключ на «6»

— Накидной изогнутый ключ на «17»

Или специальное приспособление для отворачивания крепления амортизаторов задней подвески автомобилей ВАЗ 2108, 2109, 21099.

— Два накидных ключа на «19»

— Помощник (желательно, но не обязательно)

Работу по замене задних стоек можно проводить как на яме, так и на ровной площадке. Амортизаторы и пружины стоек желательно менять парами, а не по отдельности.

— Вывешиваем и снимаем задние колеса автомобиля

Для этого ослабляем крепление болтов колес, поддомкрачиваем автомобиль с двух сторон, подставляем под пороги подставки, снимаем колеса.

— Очищаем от грязи нижние крепления стоек к задней балке

Можно обработать ВД-40 и обстучать болты креплений.

Порядок замены задних стоек на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях

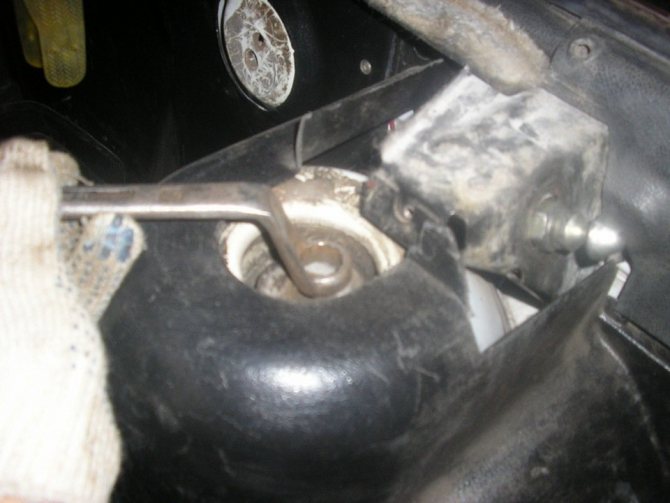

— Отворачиваем гайку штока амортизатора

Снимаем резиновую заглушку опорной чашки в багажнике автомобиля и отворачиваем гайку изогнутым накидным ключом на «17», удерживая шток от проворачивания рожковым ключом на «8».

Снимаем гайку, под ней пружинную и опорную шайбы, верхнюю резиновую подушку.

Для отворачивания гайки вместо ключей можно применить специальное приспособление.

— Отворачиваем болт крепления амортизатора к балке

Ключом или головкой на «19» отворачиваем болт, придерживаем гайку другим ключом на «19». Вынимаем болт из крепления.

С отворачиванием и выниманием болта могут возникнуть проблемы, так как он постоянно подвергается воздействию агрессивной среды и очень часто сильно «закисает». Если удалось открутить его гайку, то можно попытаться выбить его при помощи оправки и молотка. В некоторых случаях помогает нагревание болта паяльной лампой или газовой горелкой. При особо тяжелых случаях срезаем болт болгаркой или полотном ножовки по металлу.

— Извлекаем стойку

Убеждаемся, что верхняя резиновая прокладка пружины стойки снята. Если ее нет, то извлекаем ее из опорной чашки снизу.

Все, задняя стойка снята.

Повторяем процедуру снятия для второй стойки.

Особенности установки задней стойки на автомобиль ВАЗ 2108, 2109, 21099

— Верхнюю резиновую прокладку крепим к пружине изолентой или скотчем, для удобства и точности установки, устанавливаем пружину на стойку

— Вытягиваем шток амортизатора до упора, на штоке должна быть надета распорная втулка и нижняя резиновая подушка

— Вводим шток амортизатора в отверстие чашки кузова

Помощник одевает на него верхнюю резиновую подушку, опорную и пружинную шайбы и наживляет гайку.

Если нет помощника, то сначала крепим амортизатор к балке, затем, подставив по балку упор, медленно домкратом опускаем кузов автомобиля, периодически контролируя, чтобы его шток вошел в отверстие. К штоку можно предварительно привязать проволоку и продеть в отверстие чашки. Вытягивая ее можно направлять движение штока.

При установке амортизатора необходимо повернуть его так чтобы возвышающаяся часть чашки пружины была направлена к колесу.

— Закрепляем нижнюю часть амортизатора, гайку до конца не затягиваем

— Устанавливаем задние колеса и опускаем автомобиль на землю

— Несколько раз нажимаем на заднюю часть автомобиля для самоустановки элементов подвески

— Затягиваем гайку крепления штока и болт нижнего крепления амортизатора стойки

Примечания и дополнения

— Задние стойки автомобилей ВАЗ 21088, 2109, 21099 выходят из строя реже чем передние. Поэтому необходимость в их замене возникает не раньше 100 — 120 тыс км пробега.

Как поменять задние стойки на ваз 2109

Замена амортизаторов ВАЗ 2108, 2109, 21099: автолюбителю на заметку амортизатор

В результате длительной эксплуатации автомобиля либо преждевременной поломки у владельца транспортного средства может возникнуть необходимость заменить передние и задние стойки. На моделях ВАЗ 2108, 2109 и 21099 срок работы амортизаторов варьируется в пределах 50–100 тысяч километров пробега и зависит от условий езды. Управлять автомобилем с неисправными амортизационными стойками запрещается, так как поломка может привести к аварии. Посему важно хотя бы представлять в теории, как производится замена.

Предназначение амортизаторов

Основная функция амортизаторов заключается в удерживании транспортного средства на дороге при любом состоянии дорожного покрытия. За счёт стоек не теряется управление при наездах на неровности, что обеспечивает комфортную езду. Также передние и задние стойки не позволяют автомобилю сильно крениться при вхождении в резкий поворот.

Как задняя, так и передняя амортизационная стойка ВАЗ 2108, 2109, 21099 состоят из двух элементов — самого амортизатора и смягчающей пружины. Амортизатор представляет собой цилиндрическую трубу с гладкими внутренними стенками, заполненную рабочей жидкостью. В ходе движения автомобиля пружина не даёт амортизатору опускаться на слишком низкую высоту.

Причины и признаки необходимости замены стоек

Неисправность амортизационных стоек в автомобилях ВАЗ 2108, 2109, 21099 можно определить по ряду признаков. В том числе:

1. характерный стук из-под днища автомобиля, возникающий вследствие износа крепления;
2. наличие чёрных потеков на корпусе амортизатора, которые можно легко
3. обнаружить при визуальном осмотре;
4. неэффективное гашение колебаний, приводящее к чрезмерной раскачке кузова автомобиля на неровной трассе;
5. сильная тряска при наездах на кочки.

Получить достоверную информацию о техническом состоянии амортизаторов ВАЗ 2108, 2109 или 21099 позволяет испытание автомобиля на вибростенде. Компьютеризированный стенд учитывает особенности конструкции стоек конкретной модели автомобиля и выполняет проверку посредством имитации различных дорожных условий. Результаты испытаний позволяют узнать об исправности и остаточном ресурсе амортизаторов.

Причины поломки

Есть две основные причины, из-за которых задние амортизаторы начинают «плохо себя вести»:

• При езде заднее колесо может постепенно стирать локер, выполненный из пластика. Он служит для защиты стойки. С течением времени колесо все ближе подбирается к стойке;
• Если отломление произошло по нижнему сайлентблоку, виновником является болт, удерживающий ее. Его попросту не затянули под требуемой нагрузкой.

Изношенные старенькие аморты
Меняя стойку, обратите особое внимание на данный болт. Если вновь допустите ту же ошибку, в скором времени опять придется делать ремонт.

Признаки неисправности

Обратите внимание на характерные признаки, которые говорят вам о необходимости предпринять меры по устранению проблем с задними стойками.

Признак

Особенности

На этом элементе могут появляться трещины, различного рода дефекты, изъяны. Это говорит об износе, потому следует заменить аморт

Прокладки и пыльник потеряли свою упругость

Пока эти элементы работают, но с виду явно обмякли. Это серьезный сигнал о том, что в скором времени резиновые компоненты порвутся и это приведет к печальным, дорогостоящим последствиям

Замена

Для замены или частичного ремонта вам предстоит пройти достаточно трудоемкий путь.

https://youtube.com/watch?v=WAC30PFrcfo

Вам потребуется следующий набор инструментов и материалов:

• Набор отверток;
• Набор гаечных ключей;
• Домкрат;
• Напарник.

Заранее определитесь, собираетесь ли вы менять все в сборе, либо хотите поменять только поврежденные элементы задней стойки. От этого зависит объем ваших закупок.

Замена задних стоек (амортизаторов) на ВАЗ 2110, 2112, 2114, Калина, Гранта, Приора, 2109 и 2108

Можно приступать к работе. Опираясь на наши инструкции и предоставленные видео уроки, вы сумеете своими руками выполнить замену задних стоек.

1. Включите КПП в режим первой передачи.
2. Поднимите задние колеса с помощью домкрата.
3. Установите опоры, усилив надежность фиксации вашего авто в заданном положении.
4. Демонтируйте стойки. Для этого сначала идем к багажнику, снимает декоративную резиновую заглушку, которая располагается сверху крепления стойки. Все лишнее из багажника при этом лучше убрать.
5. Возьмите накидной ключ на 17 и рожковый ключ на 6. С их помощью вы сможете накидным открутить гайку, а рожковый пригодится для того, чтобы при этом придерживать шток амортизационной стойки.

Процесс снятия

1. Все, это позволяет вам без проблем извлечь крепежную гайку, опорную шайбу, пружинную шайбу и верхнюю подушку.
2. Теперь переходим под автомобиль, чтобы завершить начатое.
3. Возьмите ключ с головкой на 19 и демонтируйте крепежный болт амортизатора к задней балке. Извлеките его.
4. В некоторых случаях с демонтажем этого болта могут возникать проблемы, поскольку он попросту прикипает. Для этого предварительно обработайте болт всемогущим средством WD40, и дайте время для вступления в реакцию.
5. Если даже этот метод не помог, тогда придется взять наставку и попросту выбить крепежный элемент.
6. Далее снимаем наш амортизатор вместе с пружиной.
7. Не забывайте, что при таких манипуляциях чаще всего прокладка пружины остается на кузове. Она прилипает к металлу. Многие забывают ее достать, из-за чего возникают трудности при обратной установке. Не допускайте эту ошибку.
8. Зачистите все посадочные места, дабы вам было удобнее и выглядело все это эстетичнее. Плюс аккуратность никогда не помешает для продления срока службы новых запчастей.
9. Чтобы вам было удобнее, прокладку примотайте на новую пружину изолентой, либо закрепите ее тонкой проволокой. Так она не начнет сползать, когда вы начнете установку.
10. Собирая узел обратно с уже новой задней стойкой, не забудьте убедиться, что возвышающая часть чашки пружины смотрит в направление колеса.
11. Нижний конец стойки фиксируйте гайкой и болтом, но при этом затягивать крепежи не нужно пока что.
12. Используя рычаг вашего домкрата, поднимите и опустите заднюю часть автомобиля. Это нужно для того, чтобы в результате завести шток амортизатора в отверстие кузова вашей девятки.
13. Поставив пружину на место, вытяните шток амортизатора на всю его длину.
14. Вставьте шток в нижнее ухо и зафиксируйте болтом.
15. Под балку подставьте домкрат, и начните манипуляции подъемным механизмом.
16. Пружина начнет сжиматься при этом, а шток двигаться в сторону стакана.
17. Вы или ваш помощник должны быть начеку в автомобиле, чтобы успеть подцепить с помощью отвертки шток и обеспечить ему верное направление.
18. Как только шток встанет на место, работу можно считать практически завершенной.
19. Зафиксируйте шток, не забыв при этом вставить подушку, шайбу и гравер. Все это надежно фиксируется.
20. Теперь можно опустить машину на собственные колеса и полноценно затянуть болт нижнего крепления амортизатора.

Этап обратного монтажа
Менять задние стойки в сборе проще и быстрее, нежели демонтировать, разбирать старую стойку, искать в ней дефекты и заменять отдельные поврежденные компоненты. Но это требует меньше финансовых затрат.

Поменять стойки не так сложно, даже если у вас имеется небольшой опыт в подобных делах. Но при отсутствии таковых, обязательно обращайтесь к проверенным автосервисам. Не рискуйте собственным автомобилем, иначе последующий ремонт окажется еще сложнее и дороже.

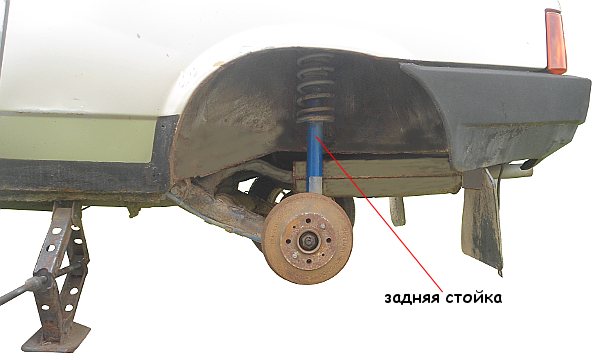

Задняя подвеска

Система задней подвески устроена таким образом, что ремонт ее подчас требует для модели ВАЗ 21099 замены центральной балки целиком. К счастью, необходимость в подобном ремонте случается крайне редко. Сильно «под замену» повредить центральную балку можно при аварии.

Если в процессе ремонта потребуется снять колеса, то заранее на полу нужно ослабить крепежи болтов. Работы, связанные со снятием заднего моста, лучше производить с людьми, способными придержать и плавно опустить балку.

Как разбирается задняя подвеска на ВАЗ 21099

Как заменить подшипник задней ступицы

Если во время движения автомобиль начинает «подвывать» в процессе езды, либо появляется стук сзади или люфтит заднее колесо — это означает неисправность двухрядного шарикового подшипника. Конструктивно он устроен так, что не нуждается в дополнительных правках и регулировке.

Для замены подшипника потребуются пара подъемников, один из которых будет задействован в снятии ступицы, а другой – в выпрессовке меняемой детали.

1. Надо ослабить болты, снять колпак с гайки на ступице. С помощью торцевой головки и удлинителя (например, водопроводной трубы) ослабьте затяжку.
2. На автомобиле ставится первая передача. Поддомкрачиваем, демонтируем колесо.
3. Снимаем тормозные барабан и колодки.
4. Вместе с шайбой снимается гайка ступицы.
5. После установления съемника ступицу можно снять с оси.
6. Зажав ее тисками, при помощи отвертки надо извлечь стопорное кольцо.
7. На освобожденную площадку ставим другой съемник. Подшипник надо выпрессовать из гнезда.
8. Очистите ступицу от разводов использованной ранее смазки и грязи.
9. Запрессовав новенький подшипник, не забудьте вернуть на место кольцо. На нем не должны присутствовать следы износа. При необходимости его надо заменить.
10. Осталось установить все назад. Ступица надевается на ось, при помощи оправки она запрессовывается, гайки заворачиваются не до конца!
11. Соберите все снятые узлы, уберите домкраты.
12. Финальная затяжка гаек производится только после снятия с домкратов.

Если вы не уверены в собственных силах или не обладаете минимальными навыками и инструментальным набором, лучше обращаться к специалистам.

Видео про замену сайлентблоков ВАЗ:

https://youtube.com/watch?v=giPSXEkwzdg

Как снять задние амортизаторы на ВАЗ 2114, 2115, 2109, 2108.

Начинайте демонтаж заднего амортизатора с того, что снимем пластиковые заглушки, которые находятся в багажнике.

Сняв пластик, увидим гайки, накрученные на шток амортизатора. Откручиваем их спецключём. Если его нет, то используем накидной ключ на 17 и ключ на 6 или разводной ключ.

Открутив верхнюю гайку, снимаем шайбу с подушкой, которые стояли между гайкой и кузовом.

Перед тем, как откручивать нижний болт крепления амортизатора, вывестье колесо на домкрате. Стойки снимаются очень легко, если болты, крепящие стойку к балке, откручиваются без проблем.

Что делать если болт амортизатора закис.

Снятие стоек может быть осложнено закисанием болтов с сайлентблокам. Если Вы столкнулись с такой проблемой, то без болгарки снять амортизатор не получится.

Просто аккуратно спиливайте шляпку болта и выбивайте его молотком.

Если болты не закисли.

Если же болты , крепящие стойку к балке не закисли, Вам сильно повезло. Просто откручивайте их и вынимайте стойку из проушины.

Готово! Переходим к установке новой детали.

Как поставить заднюю стойку на ВАЗ 2114, 2115, 2109, 2108.

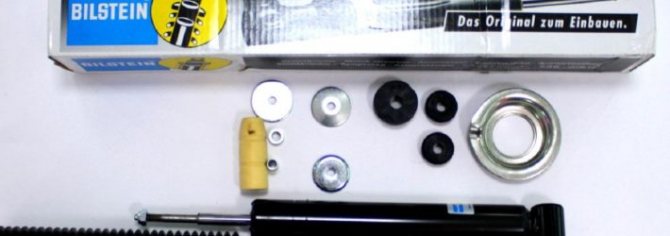

Процесс сборки стойки:

1. Прокачиваем стойку.
2. Одеваем пыльник.
3. Одеваем отбойник на шток стойки.
4. На шток насаживаем шайбу с подушкой.
5. Одеваем пружину с прикрепленной к ней подушкой.
6. Ставим стойку на место прикручивая сначала верх, а потом низ.

Процесс установки заднего амортизатора не сложный, но везде есть свои тонкости.

В первую очередь прокачиваем стойки перед установкой. Обычно инструкция о прокачке идёт вместе со стойкой, но если её нет, просто 5 раз до конца сожмите и достаньте шток стойки. и не переворачивайте её после прокачки (после прокачки стойка всегда должна находиться в вертикальном положении).

Ещё одна важная деталь. При неправильной установке шайб, которые фиксируют шток стойки с кузовом, мы получим скрип задней стойки ваз 2114. Для того, чтобы скрипа в стойке не было необходимо установить нижнюю шайбу чашкой вниз, а верхнюю наоборот, чашкой вверх. В таком случае никакого скрипа в задней части авто не будет.

Проставка должна быть между кузовом машины и пружиной. Что бы установить её без проблем, примотайте её молярным скотчем к пружине. Нужно использовать именно молярный скотч, на крайний случай можно использовать излоленту. При использовании простого скотча, на кочках он может издавать посторонние звуки.

Надеюсь я описал все возможные сложности и способы их устранения. Если Вы встретились с какой-то проблемой, решения, которой в этой статье нет, оставляйте её в комментариях.

Ваз 2109: замена задних стоек собственными силами

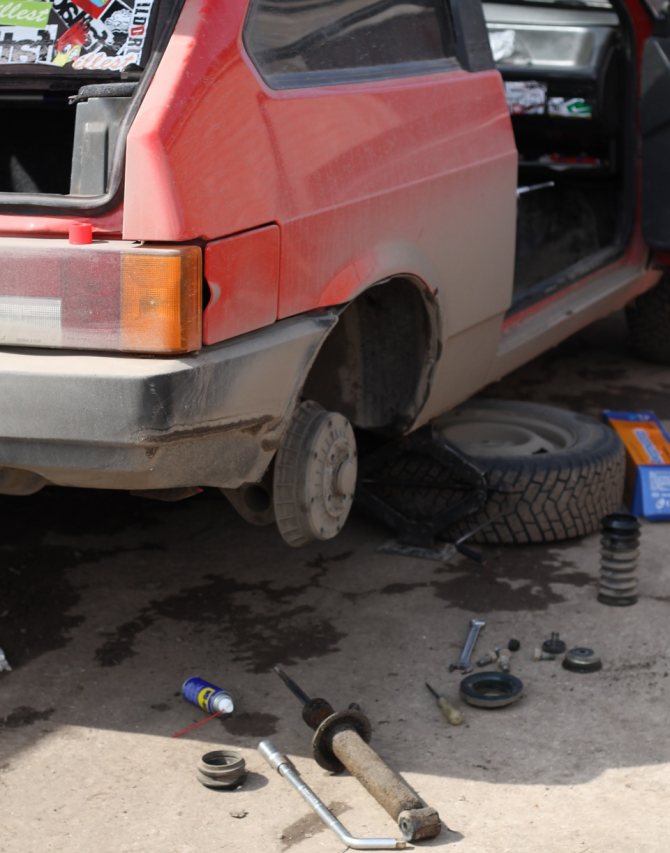

Задние стойки и их замена на ваз 2109

В автомобиле ваз 2109 замена задних стоек просто необходима, если они хоть немного вышли из строя. Иначе езда на собственной машине будет приносить одни только неприятности. Обычно такая поломка приводит к тому, что в задней подвеске слышится посторонний шум. Замена задних стоек ваз 2109 осуществляется или в СТО, или же в собственном гараже. Как данную работу провести собственноручно, и будет описано в этой статье.

Ремонт

Поскольку автомобиль ВАЗ 2109 оснащается передними и задними стойками, про особенности их ремонта следует поговорить отдельно.

Подобные мероприятия не сложны в исполнении, если вы обладаете хотя бы небольшим опытом. При его отсутствии обязательно обратитесь на проверенную станцию технического обслуживания

Передние стойки

Чтобы выполнить ремонт передних стоек на вашей машине, следуйте инструкции и опирайтесь на видео уроки.

Процесс демонтажа и замены

1. Снимите стойки, зачистите их от скопившихся загрязнений.
2. Воспользуйтесь специальной стяжкой, чтобы зафиксировать пружину. Так она не будет оказывать давление на чашки опор.
3. Зафиксировав пружину, снимите гайку с верхнего узла крепления стойки.
4. Снимите ограничивающей узел верхней опоры. Затем можно демонтировать опору и подшипник.
5. Следующими на очереди идут чашка верхней части и узел пружины.
6. Убедитесь, что рычаг поворота, чашки нижней части стойки, кожух и узел кронштейна находятся в исправном состоянии. Если имеются дефекты, весь этот узел меняется целиком.
7. Вертикально разместите амортизатор. Начинайте поднимать и опускать штоковый узел до упора. Если появляются признаки постороннего шума, стука, провалы или заедания, полностью замените запчасть.
8. Зубилом снимите опорный узел демпфера. Далее вооружитесь ключом, чтобы выкрутить фиксирующую корпус стойки крепежную гайку.
9. Снимите гайку, достаньте шток и рабочий цилиндр.
10. Из амортизатора обязательно слейте всю жидкость в заранее подготовленную емкость. Если жидкость сохранила свое качество, ее можно будет залить обратно и повторно использовать.
11. Тщательно зачистите внутренние поверхности кожуха ремонтируемого элемента.
12. В корпус установите новый патрон картриджа, соответствующий вашей стойке — газовый или масляный.
13. Выполните сборку узла, действия в обратной последовательности.
14. По ходу сборки замените неисправные детали.
15. Аккуратно верните в исходное состояние пружины. Это обусловлено тем, что она зажата и может повредить вам руки, если резко снять фиксатор.
16. Если корпус потерял упругость, на нем образовались трещины или щели, появились следы отслоения металла от резины, обязательно замените компонент.
17. Если из-под защитных колец узла верхней опоры наблюдаются потеки, подшипник заедает, обязательно этот узел придется поменять на новый элемент.
18. Рекомендуется по ходу ремонта поменять все используемые крепежные болты, дабы максимально продлить срок службы новых элементов, установленных в процессе восстановления функциональности передних стоек.

Процесс ремонта включает достаточно много этапов, где самый главный фактор успеха — это аккуратность и внимательность. В остальном работа не сложная.

https://youtube.com/watch?v=fw-mmlpBXdY

Причины поломки задней стойки

Замена задних стоек на ваз 2109

Причин того, что задняя амортизационная стойка не функционирует нормально, может быть несколько:

• ​ Возможно, заднее колесо во время езды стирает пластмассовый локер, который защищает стойку. Это приводит к тому, что со временем колесо «пробирается» и к стойке.
• ​ Если стойка отломилась по нижнему сайлентблоку, то скорее всего болт, который ее держит, был затянут не под нагрузкой.

Примечание: поэтому, заменяя стойку, нужно обратить внимание на этот болт, если не хочется в скором времени снова производить ремонтные работы.

Как понять, что задняя стойка нуждается в ремонте

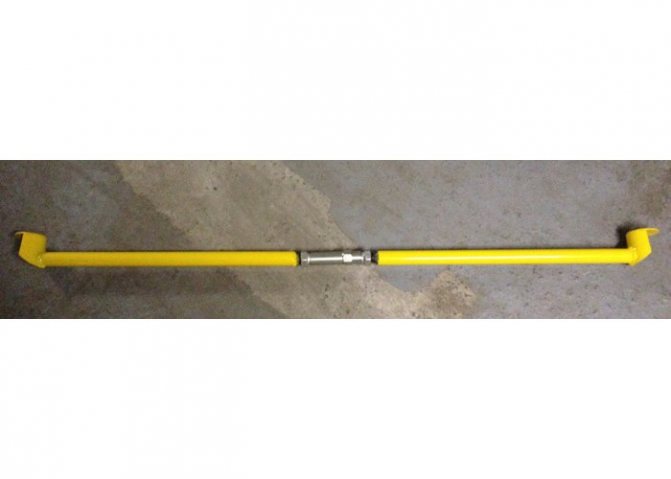

Ваз 2109 растяжка задних стоек

Сигналы о том, что нужно проделать ремонт, могут быть различными:

• ​ Сайлентблок слегка видоизменился. Возможно на нем появились трещинки или изъяны другого рода.
• ​ Пыльник и резиновая прокладка обмякли, стали менее упругими.

Примечание: если они еще не порвались, то в скором времени это точно произойдет. Поэтому желательно своевременно их заменить.

• ​ Буфер сжатия деформировался или повредился. Поскольку в системе все работает под высоким давлением, а резиновая прокладка не работает нормально, но все это давление «давит» на буфер сжатия. В итоге это и приводит к его поломке.
• ​ На пружине(см.Замена пружин ваз 2110 делаем своими силами) появились небольшие трещины.

Примечание: если пружина каким-то образом деформировалась, то ее срочно следует заменить. При этом некоторые водители, желая «понизить» свой автомобиль сознательно срезают несколько витков пружины.

Замена задних стоек

Ваз 2109 установка задних стоек

Чтобы осуществить замену нужно обзавестись такими инструментами:

• ​ Несколько отверток разной величины.
• ​ Домкрат
• ​ Гаечный ключ
• ​ Посуда для амортизирующей жидкости.

Сама замена происходит так:

• ​ Необходимо включить первую скорость на коробке передач.
• ​ Поднять оба задних колеса при помощи домкрата.
• ​ Поставить опоры (в качестве них могут быть использованы кирпичи или небольшие пеньки). Убрать домкрат.

Крепление задних стоек ваз 2109

Примечание: в общем-то домкрат можно и оставить, однако машина будет хорошо держаться и на поставленных опорах.

• ​ Снять стойки.

Примечание: желая только поменять старые стойки на новые, следует это сделать на данном этапе. Однако, чтобы заменить только некоторые детали стойки (в случае, если сама стойка еще годится для использования), то нужно выполнить еще несколько дополнительных действий.

• ​ Вынуть пыльник и буфер хода (раньше уже отмечалось, что стойка может «постукивать» из-за их неисправности). Внимательно осмотреть их на наличие каких-либо дефектов. Как правило, они слабо заметны, поэтому рассматривать эти детали нужно как можно более тщательно.
• ​ Вымыть амортизатор. Если на нем будет много грязи, то это приведет к его поломке. Он может сломаться и по другим причинам. Однако именно эта причина является самой распространенной.
• ​ Осмотреть задний сайлентблок (если это нужно, следует его заменить).
• ​ Также необходимо обратить внимание на подушки, пружину и прокладки амортизатора.
• ​ Собрать стойку.
• ​ Поставить ее на место. Чтобы это сделать без труда, придется позвать себе кого-то в помощь. Помощник должен направить шток в отверстие стакана.
• ​ Вставить пружину на ее место (если потребуется, взять новую).
• ​ Полностью вытянуть шток амортизатора.

Способ крепления задних стоек ваз 2109

• ​ Вставить в нижнее ухо, после чего как можно крепче зажать его болтом.
• ​ Кто-то должен быть в салоне машины, чтобы подцепить шток отверткой. После этого его нужно будет только направлять.
• ​ Когда он полностью сядет на свое законное место, нужно будет поставить шайбу, подушку и гровер. Все тщательно зафиксировать.

Проверка амортизатора

Амортизатор

Чтобы проверить, насколько хорошо работает амортизатор, необходимо:

• ​ Вертикально зажать его.
• ​ Поднять до упора, а после этого очень быстро опустить вниз.

Примечание: делать это необходимо 3-4 раза подряд.

• ​ Если во время такой манипуляции были слышны непонятные звуки, амортизатор заедал или проваливался, то срочно нужно приобрести новый.
• ​ При этом иногда выходят из строя только отдельные элементы, а не весь амортизатор целиком. Чтобы проверить, какие детали нужно заменить, следует вытащить шток до самого упора.
• ​ Отвернуть гайку с помощью специального ключа.

Примечание: необходимо будет использовать ключ на 12.

• ​ Вынуть шток и крепежные элементы.
• ​ Снять рабочий цилиндр.
• ​ Тщательно осмотреть каждый элемент.

Примечание: если какой-то из них сломан, то его необходимо заменить.

• ​ Собрать в обратном порядке.

Примечание: после выставления на место клапана сжатия, следует проверить, насколько плавно перемещаются его диски и тарелки. Если они по-прежнему заедают, значит что-то было сделано не так.
