Функции клапанов ГБО

Электромагнитные клапаны, устанавливаемые на газовое оборудование, получили названием «мультиклапаны» по той причине, что выполняют сразу несколько функций. Если быть точнее, то в функциональный набор большинства узлов такого типа входят:

• Возможность заправки через специальный штуцер. Таким образом, заправочная функция клапана позволяет через него наполнить баллон топливом, если иные способы для достижения данной цели не применимы по каким-либо причинам;
• Напротив, возможность опустошения баллона через специальный штуцер;
• Блокировка заправочных и расходных каналов путём использования клапанного механизма;
• Блокировка чрезмерного наполнения баллона посредством использования специальной отсечки с поплавком;
• Блокировка подачи газа по магистрали в мотор при остановке его работы, что организует «антихлопковую» функцию клапана. Особенно это было актуально для оборудования первых поколений, ибо малейшие проблемы с подачей газа в ДВС сопровождались звуками хлопков, взрывов. Именно мультиклапан – антихлопок, решил эту проблему первым;
• Определение уровня газа в резервуаре, благодаря уникальной магнитной системе индикации его количества;
• Фильтрация газа в его сжиженном состоянии, что происходит из-за наличия в структуре узла фильтрующего элемента;
• Организация дополнительной подпитки мотора горючим.

На сегодняшний день мультиклапана в своём стандартном виде с набором отмеченных выше функций практически не используются, ибо такая система ГБО не является абсолютно безопасной. Несмотря на это, такой гигант в сфере универсальных газоклапанов как Ловато до сих пор по чуть-чуть выпускает их на продажу.

Что такое термистор и как его проверить

Настройка датчика уровня газа, ГБО Stag-4 Q-BOX Plus .

Функции температурных элементов в газовом оборудовании

Из баллона к испарителю газовое топливо (пропан-бутановая смесь) поступает в сжиженном состоянии. Проходя по каналам редуктора, газ нагревается от энергии охлаждающей жидкости двигателя автомобиля и переходит в парообразную фазу пригодную для смесеобразования и сгорания.

Читать дальше: Автомобиль шевроле все модели

Устройством ГБО 4-го поколения предусмотрен автоматический переход с бензина на газ. Поэтому блок электронного управления системы (ЭБУ), на основании сигнала от датчика температуры редуктора-испарителя, подаёт команду для открытия электромагнитного клапана подачи газа к форсункам.

Нормальная температура перехода авто на газ 35-55°C (выставляется в программе при настройке ГБО, зависит от климатических условий и времени года).

Заметим, что данный датчик не измеряет t° тосола/антифриза, его назначение снимать показания именно с корпуса теплоносителя (редуктора). Сделано это, в том числе во избежание повреждения мембраны испарителя при холодном пуске.

Температура газа при впрыске не равна температуре редуктора. Газ проходит путь через фильтры, МАП сенсор и форсунки, а также на его состояние влияют внешние факторы.

Газовый термодатчик нужен для дополнительной поправки времени подачи топлива. Карта коррекции устанавливается таким образом, чтобы при переходе авто с бензина на газ время впрыска бензина не менялось.

Коррекция по температуре по умолчанию находится в нуле.

Виды и устройство

В основе газовых и редукторных термодатчиков находится терморезистор. Термистор имеет отрицательную характеристику с обозначением NTC, т.е. при нагреве его сопротивление уменьшается.

В системах ГБО 4 поколения применяются элементы номиналом от 1,7 до 10 килоом. Но самые распространённые это 2,2 и 4,7кОм.

Редукторный термодатчик имеет латунный корпус, отличается лишь разъёмом, длинной и размером резьбы.

Газовые датчики могут иметь пластиковую или металлическую конструкцию. По месту расположения может находиться:

• в составе МАП сенсора (про ремонт МАПа мы писали тут)
• на отдельном тройнике (врезается в магистраль перед инжекторами)
• в форсуночной рейке.

Функции датчика температуры, и его принцип действия

Чтобы оборудование всегда имело стабильные показатели, устанавливают современный датчик температуры воздуха ГБО 4 поколения. Благодаря строжайшему контролю температурных данных, вероятность возникновения опасных ситуаций становится минимальной. Это возможно только в одном случае, если температурные значения, достигнут своего предела, или значительно их превысят.

Датчик температуры газа ГБО 4 поколения работает совместно с датчиком давления. Работая в паре, они способствуют получению и передаче нужной информации, на основании которой обеспечивается надежность, высокая экономичность функционирования ДВС, работающего на газу.

Датчик температуры воздуха устанавливается в определенных узлах ГБО:

• Редуктор. Датчик, установленный непосредственно в редукторе напрямую контролирует значение температуры в испарителе.
• На магистрале перед редуктором. Является своеобразным анализатором имеющегося уровня давления в газовом баллоне.

Собранные датчиком температуры ГБО сведения дают возможность ЭБУ получить наиболее экономичный впрыск порции газа. Нарушение перечисленных этапов, становится причиной неправильного функционирования газового оборудования. Иначе говоря, возможность попадания в холодный редуктор, полностью исключается. Поддерживается температурный баланс, необходимый для создания плавного хода машины.

Калибровка

Калибровку датчиков с электронной схемой управления осуществляют подключением их контроллера к управляющему компьютеру с последующим занесением необходимых констант во внутреннюю память последнего (программирование). При калибровке настраивают показания индикатора так, чтобы их максимум соответствовал полному баку.

Калибровку устройств столбчатого типа часто дополняют настройкой уровня включения красного светодиода. Контроллер программируют так, чтобы его срабатывание сопровождалось автоматическим переходом на питание двигателя бензином. Последнее сделано из соображений обеспечения его устойчивой работы и защиты от внезапных «провалов».

Настройка датчика резистивного типа при его модернизации дополняется подбором сопротивлений для «растягивания» показаний по всей штатной шкале.

Техническое обслуживание ГБО четвертого поколения

1. Требуется выполнять еженедельно:

• внешний осмотр герметичности системы, отсутствие утечки газа. Утечку можно обнаружить по характерному запаху пахучего одоранта и при помощи мыльного раствора. Утечка может происходить через трещины в трубках, изношенные уплотнители или неплотные стянутые хомутные соединения трубок;
• удаление накопившегося конденсата в редукторе через специальную нижнюю пробку. Несвоевременный слив конденсата может привести к его коксованию и забиванию сливного отверстия, что в последующем при накоплении конденсата приводит к нарушению нормальной работы редуктора-испарителя.

2. Требуется выполнять ежемесячно: очистку или замену фильтра. Для этого нужно отсоединить от фильтра входную трубку и демонтировать фильтр. Очистить или заменить фильтрующий элемент. Внутри него находится маленький магнит, который следует установить на место после очистки фильтра. 3. Один раз в течение двух лет следует разбирать и чистить редуктор. При этом нужно соблюдать осторожность, чтобы не помять и не порвать мембрану. По окончании чистки и сборки редуктора обязательно выполняется проверка на наличие утечки.

Инструкция по подключению прибора

Чтобы установить в машину ГБО и датчик температуры газа, необходимо обладать определенными навыками и опытом. Если вы никогда прежде не сталкивались с такой задачей, то разумеется, лучше обратиться к специалистам.

Монтаж ГБО осуществляется в несколько этапов:

• сначала производится установка редуктора;
• затем подключаются все масляные патрубки;
• готовится место для монтажа баллона;
• производится монтаж форсунок;
• вся система подключается и настраивается (автор видео — Андрей Жеба).

Установка редукторного устройства производится на место на раме машины, но не на моторе, поскольку это приведет к образованию вибраций. Необходимо учитывать то, что автовладелец должен иметь свободный доступ к устройству, поскольку время от времени придется менять или чистить фильтры. Масляные патрубки всегда необходимо подключать параллельно газовой системе — если они будут погнутыми, то доступ моторной жидкости к редукторному узлу будет ограничен. Что касается непосредственно подключения, то оно осуществляется с применением тройника, это позволит обеспечить наиболее оптимальную циркуляцию расходного материала.

Если говорить о месте установки баллона, то здесь все индивидуально. Некоторые автолюбители, чтобы сэкономить место в багажном отсеке, ставят баллоны на крыше, но для этого потребуется варить каркас и самое главное — обеспечить охлаждение в жару. Также эти элементы системы могут быть установлены вместо запасного колеса или просто в багажнике. Когда баллон будет установлен, необходимо врезать форсунки, чтобы сделать это, следует сделать отверстие на наиболее близком, но допустимом расстоянии к бензиновой форсунке.

При помощи метчика прорезается резьба, после чего закручиваются врезки, куда впоследствии вы поставите штуцер. Вам необходимо замерять расстояние от штуцера к форсункам, оно должно быть не больше 1.8 см, после чего подключаются патрубки.

В любом случае, контролирование и регулировка топлива в данном случае требует использования мотора и редуктора, от этих элементов к датчику должны идти провода, их цвет идентичный вне зависимости от оборудования:

1. Синий провод — электрический, должен быть подключен к катушке редукторного узла.
2. Белый и черный провода должны быть подключены непосредственно к датчику.
3. Оранжевый — подключается к контроллеру температуры редукторного узла.

Выше описаны основные моменты, которые должны соблюдаться при установке газобаллонного оборудования. Дальнейшая настройка системы осуществляется по параметрам силового агрегата, его особенностям, а также потребностям. Если в процессе установки у вас возникли сложности, то лучше доверьте эту процедуру специалистам.

Цена вопроса

Стоимость зависит от производителя устройства, а также качества его выполнения.

Назначение

Важность такого элемента ГБО 4-го поколения как датчик температуры сложно переоценить, так как от него зависит стабильная работа всей системы. Он предназначен для контроля над соблюдением температурного режима, исключает создание опасной ситуации при повышении температуры выше допустимого значения.

Этот элемент работает совместно с датчиками давления. Это позволяет обеспечить эффективную и безопасную работу двигателя на газе. Первый прибор устанавливается непосредственно в редуктор-испаритель и контролирует температуру газа в нем. Второе устройство располагается перед редуктором и анализирует показатели давления в газовом баллоне. Совокупность данных, получаемых от них, позволяет формировать систему, определяющую количество оставшегося топлива в баллоне, которая контролируется ЭБУ и транслируется на панель управления.

На основании данных, получаемых с датчика температуры, автоматически настраивается впрыск топлива. Нарушение этого процесса приводит к некорректной работе всей газового оборудования. Этот прибор исключает возможность проникновения холодного газа в нагретый редуктор. Соблюдение температурного баланса обеспечивает плавный ход автомобиля. Кроме этого, прибор позволяет системе определить момент, когда должен произойти впрыск топлива.

Важно: Датчик температуры, как и любой другой используемый в ГБО, настраивается под конкретное оборудование в соответствии с техническими характеристиками автомобиля. В противном случае получаемые данные не будут соответствовать фактическим значениям параметра. Интернет-форумы и другие источники информации не дают возможности выполнить эту процедуру корректно, поэтому за помощью следует обратиться к профессионалам.

Читать дальше: Как поставить видеорегистратор в машину

Установка и подключение

По типу расположения газовые клапаны бывают:

1. Выносные;
2. встроенные.

Выносной электроклапан ГБО, как правило, монтируют в подкапотном пространстве автомобиля, либо ставят непосредственно на газовый редуктор через переходник. Встраиваемый, расположен в корпусе испарителя.

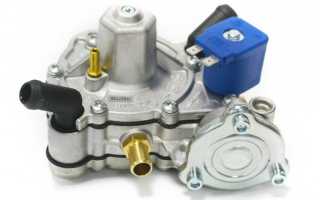

Встроенный и выносной электроклапаны

Иногда, для большей безопасности устанавливают сразу два клапана, после мультиклапана (в расходной магистрали до испарителя) и на редукторе.

Подключение происходит при помощи проводки газового оборудования, согласно схеме, которая прилагается в комплекте ГБО. При установке 2-го поколения жгут прокладывается от кнопки управления к соленоиду. В ходе установки 4-го поколения, кабель идёт от блока управления ГБО к клапану. Разницы, куда подключать клеммы на катушке, нет.

Датчики абсолютного давления PS-01 и PS-02 – возможна ли взаимозамена?

Эти популярные электронные устройства польского производства предназначены для ГБО 4-го поколения и устанавливаются в системах распределённого впрыска например Digitronic, Stag с целью передачи частотного сигнала ЭБУ. Оба прибора работают как на метане, так и на смеси пропан-бутан.

Их различие состоит в том, что МАП сенсор PS-01 измеряет лишь два параметра: давление газа у газовых форсунок, степень разрежения (вакуум) во впускном коллекторе, в то время как температура газа измеряется отдельным датчиком. А вот PS-02 более универсален: помимо давления и вакуума он определяет ещё тепловой режим (т.е. имеет в своём составе три разных датчика), что позволяет формировать более точный сигнал на ЭБУ.

При выходе из строя датчика PS-01 возникает естественное желание поменять его на более совершенный аналог. На первый взгляд, ничего сложного здесь нет, однако различная распиновка приборов может вызвать некоторые затруднения при решении данной задачи.

В нижеприведенной таблице приведены сведения о подключаемых контактах обоих МАП датчиков.

Модель датчика	№ контакта/назначение/цвет
PS-01	1 — питание белый	2 — давление белый	3 — вакуум белый	4 — земля чёрный	—
PS-02	1 — питание белый	2 — температура оранжево-чёрный	3 — давление белый	4 — вакуум белый	5 — земля чёрный

Как видим, разъём PS-02 содержит 5 контактов, а разъём PS-01 – только 4 ввиду отсутствия температурного датчика. Тем не менее, переключиться с одного прибора на другой вполне возможно.

Что касается оранжево-чёрного и чёрного провода, то тут всё ясно: вместо температурного датчика они присоединяются к разъёмам PS-02 соответствующего цвета. А для правильного подсоединения белых проводов нужно обратить внимание на маркировку клемм PS-01. Она выглядит так: 1 — P1 (supply +), 2 — P2, 3 — P3 (MAP). Это значит, что клеммы Р1, Р2, Р3 соответствуют клеммам 1, 3, 4 на PS-02.

Различия датчиков уровня газа

В основу устройства резистивного или электромеханического типа положен магнит, который жестко зафиксирован на оси поплавка мультиклапана и поворачивается вместе с ним. Применение такой схемы разрывает прямую механическую связь с газовой смесью, что положительно сказывается на эксплуатационной надежности устройства. Поворотный магнит взаимодействует с секторным реостатом, т.е. по мере изменения уровня газа происходит изменение сопротивления цепи.

Резистивные приборы, которые устанавливают на мультиклапан, конструктивно выполняют по двух- и трехконтактной схемам, что меняет организацию соединительной проводки.

Кроме резистивных датчиков доступны устройства, реализующие иные принципы работы. Так бесконтактный ультразвуковой датчик уровня функционирует по принципу звуковой локации. Фактически он замеряет линейную величину, которую затем пересчитывают в объемные единицы. Увеличение точности работы устройства достигнуто тем, что:

• применяют акустические колебания ультразвукового диапазона;
• баллоны располагают горизонтально;
• используют только те датчики, которые предназначены для конкретного типа газобаллонного оборудования.

Принцип ультразвуковой локации реализует популярный датчик gaslevel.

Производитель обычно рекомендует датчики для работы с конкретным типом газобаллонного оборудования. Для удобства монтажа комплект поставки, как правило, дополнен крепежом.

Сертификаты

Техрегламент ТС 004/2011 – вот где можно найти основные требования к сертификации таких приборов, как датчики измерения. Исключением не стали и устройства, определяющие уровень газа внутри баллонов. Сертификат Таможенного Союза выдают, если оборудование успешно проходит испытание.

Регистрация декларации соответствия TP TC нужна устройствам, которые не попадают под действие обычных правил. Это касается и реле, датчиков, которые не попали в диапазон действия 50-1000 В. Для прохождения испытаний специальные мероприятия организуют с участием соответствующей лаборатории.

Добровольные сертификаты тоже дают серьёзные преимущества по сравнению с конкурентами.

Преимущества ГБО 4 поколения:

универсальность применения оборудования;

возможность установки на автомобили различного класса;

крайне малая потеря мощности двигателя 1-2%, при том, что работа в целом становится более плавной, пропадает детонация, рывки;

повышается ресурс работы двигателя, за счет отсутствия элементов нагара;

возможно экстренное автоматическое переключение на бензин, в случае резкого и сильного нажатия на педаль акселератора;

благодаря газовому и бензинному бакам, вы можете проехать гораздо большее расстояние на одной заправке;

быстрая окупаемость ГБО.

Датчик давления, разрежения и температуры газа: основные неисправности, ремонт своими руками

В газовом оборудовании 4-го поколения используются электронные датчики, которые взаимодействуют с электронным блоком и позволяют корректировать работу ГБО. Сегодня я расскажу о датчике давления разрежения и температуры газа. Тем, кто подумал, что это три разных датчика, объясняю — это один датчик, который выполняет сразу три функции.

Чаще всего этот датчик называют просто датчиком давления газа, поскольку в большинстве случаев он необходим именно для контроля давления. Однако внутри корпуса одного датчика находится три контроллера (давления, разрежения и температуры), которые следят сразу за тремя параметрами.

Устройство и принцип действия

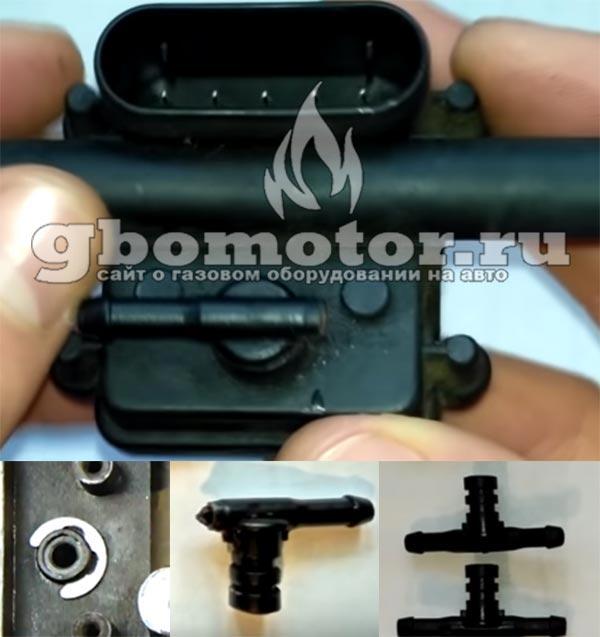

Несмотря на важность выполняемой работы, МАП сенсор является весьма надёжным, неприхотливым устройством. В корпусе прибора расположены пьезорезистивные преобразователи (датчики). Прибор сопоставляет давление в подводящем штуцере с давлением в этих датчиках, в зависимости от полученной разности посылает сигнал ЭБУ в виде выходного напряжения. По мере снижения АД (иными словами, с увеличением степени разрежения) в коллекторе значение выходного напряжения постепенно уменьшается.

Хотя МАП сенсор принято называть датчиком давления (поскольку это и есть его основное назначение), на самом деле он выполняет ещё дополнительные функции, а именно: измеряет разрежение воздуха, а иногда и температуру газа. То есть, в корпусе прибора фактически находятся два или три датчика, следящие за соответствующими параметрами.

Как ликвидировать проблему

К снижению повышенного расхода газа на ГБО 4 поколения лучше отнестись с особым вниманием. Причины, которые привели к возникновению этой неисправности не только заставляют тратить больше денег на топливо для авто, но и делают его менее безопасным.

Утечка газа, засорение форсунок, износ редуктора, другие проблемы в работе системы ГБО в конце концов приведут к возникновению серьёзных проблем, которые создадут аварийную ситуацию на дороге. Последствия будут тяжелыми. Но избежать этого можно, если вовремя устранить дефекты. Первым шагом к этому должен стать регулярный технический осмотр ГБО. Проходить его рекомендуется не реже одного раза в год и только в специализированных центрах установки и обслуживания.

Уменьшают расход газа на ГБО 4 поколения разными способами. В зависимости от первопричины может потребоваться ремонт с заменой некоторых частей автомобиля или перенастройка электронной системы контроля. Заниматься этим самостоятельно не следует. ГБО — тонкая и чувствительная система.

Обратитесь за помощью к специалистам прямо сегодня. Опытные сотрудники устранят причину высокого расхода газа, позволив вам снова начать экономить деньги на топливе.

Разновидности датчиков температуры воздуха в ГБО

Такие приборы, входящие в систему современного газового оборудования подразделяются на несколько видов:

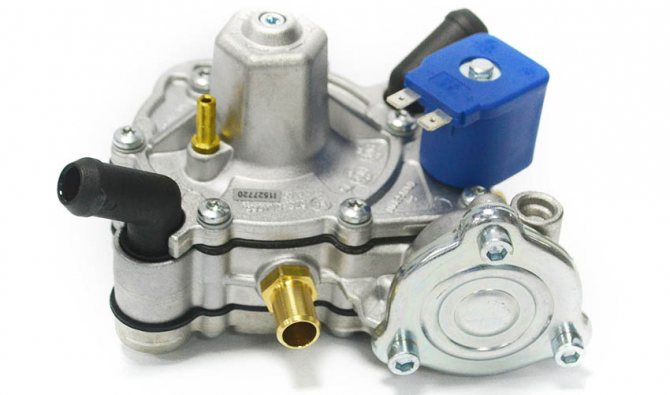

Датчик температуры редуктора ГБО 4 поколения

Предназначен для определения значения температуры, имеющейся в редукторе-испарителе.Устанавливается непосредственно на редуктор. Этот датчик выполняет измерение температуры в самом редукторе. Полученную информацию он передает ЭБУ. Как результат, система в необходимый момент быстро переходит на бензин.

Такие приборы отличаются небольшими габаритами и малым весом (0,015 гр.). Они оборудованы специальной посадочной резьбой, Все зависит от вида редуктора, его конструкции, от используемого сопротивления (2,2, 4,7, 10 кОм). При подборе датчика температуры, предназначенного для совместной работы с различными редукторами, известных брендов, типа OMVL, Romano или Lovato, необходимо обязательно изучить маркировку, указанную на упаковке. Иногда ее наносят на провода.

Датчик температуры газа

Прибор предназначен для проведения дополнительной коррекции операций происходящей в системе впрыска. Он собирает информацию температурных параметров, во время поступления газовой смеси непосредственно в цилиндры. Прибор может устанавливаться непосредственно в газовую магистраль, через тройник, направляющий газ в форсунки.

Сопротивление датчика колеблется от 2,2 до 10 кОм. Одним из вариантов конструкции является установка в специальный МАП сенсор, как дополнительный узел к датчику, измеряющему давление и регулирующим разрежение. МАП, в составе, которого, находится температурный датчик, занимающийся измерением параметров газа, подающегося к форсункам, является комбинированным или универсальным устройством. Такими изделиями комплектуются, например, комплект ГБО «Stag-300».

Неисправность датчика давления газа

Выход из строя, как правило, сопровождается произвольным переключением с газа на бензин, а также миганием индикаторов и звуковым сигналом.

Что при этом происходит? Мембрана датчика давления (маркировка: MPXHZ6400A) выходит из строя, после чего датчик не реагирует на изменения давления газа.

Второй датчик — датчик разрежения (маркировка: MPXHZ6250A) измеряет давления воздуха, поэтому его мембрана стойка к газовому топливу, однако случается, что неисправен именно датчик разряжения. Например, если во время установки перепутать шланги (разрежения и давления), можно получить неисправный датчик разрежения. Хотя у некоторых производителей два эти датчика представлены одним и тем же контроллером MPXHZ6400A, поэтому многие считают, что принципиальной разницы в подключении шлангов нет.

Неисправности и проверка работоспособности

Практика эксплуатации МАП сенсора показывает, что нарушение его работоспособности нередко связано с неправильным монтажом. Необходимо понимать, что устанавливать прибор следует в точке, находящейся выше входного коллектора, а также рампы газового распределителя и фильтра тонкой очистки, к низу разъёмом (фишкой). Это исключает скопление пара, загрязнений и конденсата в корпусе датчика, повышает надёжность, корректность его работы.

Первыми признаками того, что МАП сенсор вышел из строя, являются:

• произвольный переход с газа на бензин и обратно;
• машина отказывается переходить на газ;
• «плавающие обороты» на холостом ходу;
• рывки при резком нажатии на акселератор;
• потеря приемистости;
• повышенный расход газа.

Помимо субъективной оценки можно применить «научный» подход с использованием вольтметра (для измерения напряжения) и медицинского шприца (для создания вакуума). Однако вряд ли найдётся много желающих утруждать себя подобным экспериментом.

Самый точный метод проверить работоспособность прибора (по давлению) — с помощью сервисного диагностического оборудования.

Чаще всего причиной неполадки является пробой датчика давления, он перестаёт фиксировать изменение давления газа. Однако и датчик разрежения может дать сбой, например в том случае, если перепутаны шланги давления и разрежения. Но есть производители, которые объединяют эти датчики для управления одним контроллером, тогда подключить шланги к map sensor можно в любом порядке.

Другой причиной может стать окисление проводов или утечка газа из-за износа резиновых уплотнителей (колец), потеря герметичности пластикового штуцера-тройника. Дефект не сложно обнаружить путём визуального контроля, а также исправить (в продаже имеется ремкомплект).

Датчик ГБО: принцип устранения возможных проблем

Газобаллонное оборудование стало заметно чаще встречаться на автомобилях. Подобная аппаратура позволяет автомобилистам экономить немалые деньги на топливе, особенно если они привыкли к активной эксплуатации транспорта. По сути, ГБО любой формации – это полный аналог бензиновой или дизельной топливных систем, который имеет всё те же узлы (распределительный, управляющий, контрольный и т.п.). Учитывая эту особенность газового оборудования, наличие в его конструкции датчиков давления газа, температуры и объёма топлива удивления вызывать не должно. Более подробно о работе и конструкции именно этих составляющих ГБО поговорим в приведённой ниже статье.

Виды датчиков

Газовое оборудование любого поколения – это сложная система некоторых узлов, одними из которых являются датчики. Эти элементы конструкции аппаратуры подразделяют на два вида:

• Внутренние датчики, то есть установленные в магистралях газового оборудования и контролирующие его основные процессы в работе. К данной категории узлов относится датчик уровня газа ГБО, который состоит из нескольких других;
• Внешние датчики, а именно те, что расположены вне системы газовой аппаратуры. Как правило, они монтируются в салон, дабы при необходимости оповестить водителя об утечке газа в системе и наличии потенциальной опасности.

Подобным образом газовое оборудования стало организовываться со второго поколения, однако только на четвёртом применение датчиков стало повсеместным. Безусловно, различия в датчиках ГБО есть у всех производителей, но в общих чертах принципы их устройства и работы одинаковы.
