Замена стеклоподъемника передней двери ВАЗ 2101, 2106 своими руками

Здравствуйте! Сегодня поговорим о таком простом, но в то же время не без секретов деле, о замене стеклоподъёмника на ВАЗ 2101 и 2106. То есть рассказ пойдет о том, как всетаки укротить этот непослушный трос, в посте имеется ввиду короткие стекла (2101), на длинных стеклах (2107-05) немного иная схема движения троса.

Стеклоподъёмник ВАЗ

Начинать замену необходимо с теории, так что вашему вниманию предлагаю схему, по которой работает обычный стеклоподъёмник.

Как видим трос движется по трем роликам, при замене стеклоподъёмника есть смысл смазать их и проверить свободно ли вращаются они.

Не буду вдаваться в подробности о том как разобрать дверь, это не сложно и там все понятно. Начинать замену необходимо с демонтажа негодного стеклоподъёмника, он крепится тремя гаечками на «8», также с помощью крестообразной отвертки необходимо отвернуть крепление планки стекла к тросу и отвести трос в сторону.

Здесь необходимо открутить и отвести трос в сторону

После демонтажа старого стеклоподъемника и проверки свободного вращения роликов, можно приступать к установке нового. Извлекаем из коробки новый стеклоподъмник — он будет выглядеть аналогично изображенному на первой фотографии.

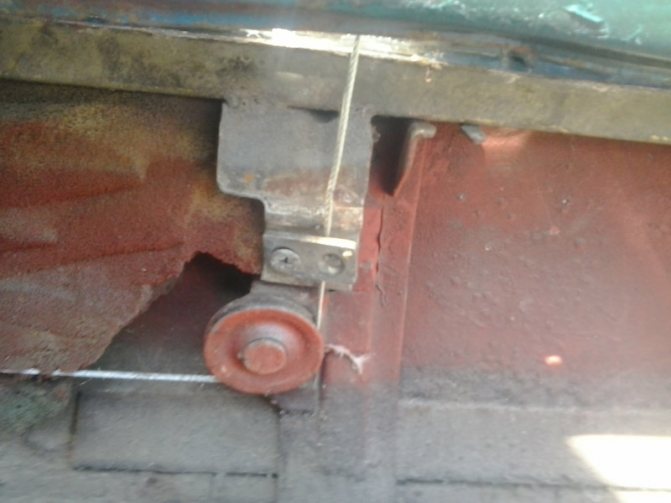

Ролики находятся в этих местах

Внимание! Нельзя снимать на неустановленном стеклоподъемнике скобу, которая фиксирует тросы в намотанном состоянии, если трос соскочит, то подъемник запутается и вернуть его в прежнее положение ой как трудно.

Далее отматываем трос смотанный производителем, защелку не трогаем!

Защелка! До монтажа не снимать!

Далее можно привинтить новый стеклоподъемник на дверь, и надеть трос на ролики согласно схеме (фото2). Возле корпуса подъемника трос должен перекрещиваться, то есть трос который выходит с низа барабана идет на верхний ролик, с верха барабана на нижний ролик.

Сначала это должно выглядеть так

После этого можно натянуть трос на ролики, для того, чтобы это сделать необходимо будет ослабить нижний регулируемый ролик и растянуть трос согласно схеме. Если вдруг не будет хватать троса, для того чтобы надеть его на ролики, то необходимо одеть трос на два ролика и снять защебку, которая фиксирует тросы и не ослабляя натяжения тросов одеть его на ролики.

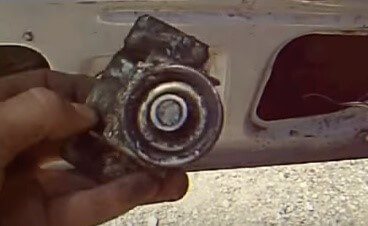

Натяжной ролик

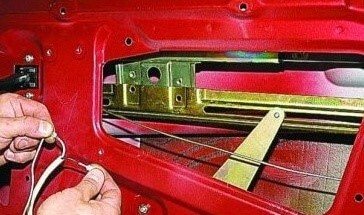

Далее с помощью этого ролика натягиваем трос, он не должен провисать, но и не должен быть натянут как струна. Также если вы не снимали фиксатор, то теперь его можно снять.

Теперь одеваем ручку и пробуем вращать подъмник, трос должен вращаться легко, без заеданий. Теперь опускаем стекло в самый низ, тоже самое делаем со стеклоподъемником, прикручиваем трос к планке и на этом можно считать установку законченой.

Раз!

Два!

Три!

Все должно работать идеально!

Электрические подъемники стекол «шестерки»

Вновь установленные электрические подъемники стекол на ваз 2106 дают возможность исключить вращение ручек стеклоподъемников при необходимости открытия ветровых стекол спереди салона. Также это делает поездку более комфортной, позволяет не отвлекаться от процесса управления транспортным средством.

Появляется еще одно серьезное преимущество: при задействовании добавочной электроцепи в схеме устанавливаемой сигнализации появляется способ эксплуатации автоматики при закрытии дверей транспортного средства.

Многие автолюбители задаются вопросом, как поменять стеклоподъемник на ваз 2106 на аналогичный механизм, но с электрическим приводом. Поясняем, что ничего сложного в этой технологической операции нет, необходимо иметь элементарные навыки в слесарном деле и уметь пользоваться инструментом.

Схема стеклоподъемника на ваз 2106 электрического типа расположена здесь:

УСТАНОВКА ЭЛЕКТРОСТЕКЛОПОДЪЁМНИКОВ И СТЁКОЛ С ВАЗ 2107 НА ВАЗ 2106 installing windows on cars !!!

Установка стеклоподъёмника ВАЗ

Распространенные неисправности и способы их устранения

Со временем механизм подъема стекол приходит в негодность – невозможно поднять или опустить стекло.

Причин неисправности устройства может быть несколько:

• обрыв троса;
• попадание посторонних предметов в механизм;
• износ редуктора.

Выполнять ремонт стеклоподъемников не имеет смысла, так как их стоимость невысокая, проще купить новое устройство и заменить.

Схема сборки устройства

Электрические подъемники могут иметь следующие неисправности:

1. Не работают все электростеклоподъемники: перегорел предохранитель, отсутствует соединение с массой, обрыв проводки. Ремонт заключается в замене предохранителей, восстановление соединения с массой и электроцепи.
2. Не работает подъемник на одной из дверей. Неисправен переключатель, поломано реле обратного тока, электродвигатель, обрыв проводки, отсоединение разъема. Неисправные детали следует заменить, проводку восстановить, разъем подключить.

Рекомендуем: Что делать, если не срабатывает вентилятор охлаждения ВАЗ-2114 инжектор

Как снять стеклоподъемник передней двери Ваз 2106

Здравствуйте! Сегодня поговорим о таком простом, но в то же время не без секретов деле, о замене стеклоподъёмника на ВАЗ 2101 и 2106. То есть рассказ пойдет о том, как всетаки укротить этот непослушный трос, в посте имеется ввиду короткие стекла (2101), на длинных стеклах (2107-05) немного иная схема движения троса.
Стеклоподъёмник ВАЗ

Замена стеклоподъемника на ваз 2104 2105 2107 нива (жигулях классике).

Начинать замену необходимо с теории, так что вашему вниманию предлагаю схему, по которой работает обычный стеклоподъёмник.

Как видим трос движется по трем роликам, при замене стеклоподъёмника есть смысл смазать их и проверить свободно ли вращаются они.

Не буду вдаваться в подробности о том как разобрать дверь, это не сложно и там все понятно. Начинать замену необходимо с демонтажа негодного стеклоподъёмника, он крепится тремя гаечками на «8», также с помощью крестообразной отвертки необходимо отвернуть крепление планки стекла к тросу и отвести трос в сторону.

Здесь необходимо открутить и отвести трос в сторону

После демонтажа старого стеклоподъемника и проверки свободного вращения роликов, можно приступать к установке нового. Извлекаем из коробки новый стеклоподъмник — он будет выглядеть аналогично изображенному на первой фотографии.

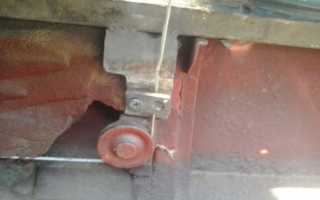

Ролики находятся в этих местах

Внимание! Нельзя снимать на неустановленном стеклоподъемнике скобу, которая фиксирует тросы в намотанном состоянии, если трос соскочит, то подъемник запутается и вернуть его в прежнее положение ой как трудно.

Далее отматываем трос смотанный производителем, защелку не трогаем!

Защелка! До монтажа не снимать!

Далее можно привинтить новый стеклоподъемник на дверь, и надеть трос на ролики согласно схеме (фото2). Возле корпуса подъемника трос должен перекрещиваться, то есть трос который выходит с низа барабана идет на верхний ролик, с верха барабана на нижний ролик.

Сначала это должно выглядеть так

После этого можно натянуть трос на ролики, для того, чтобы это сделать необходимо будет ослабить нижний регулируемый ролик и растянуть трос согласно схеме. Если вдруг не будет хватать троса, для того чтобы надеть его на ролики, то необходимо одеть трос на два ролика и снять защебку, которая фиксирует тросы и не ослабляя натяжения тросов одеть его на ролики.

Натяжной ролик

Спасибо за подписку!

Далее с помощью этого ролика натягиваем трос, он не должен провисать, но и не должен быть натянут как струна. Также если вы не снимали фиксатор, то теперь его можно снять.

Теперь одеваем ручку и пробуем вращать подъмник, трос должен вращаться легко, без заеданий. Теперь опускаем стекло в самый низ, тоже самое делаем со стеклоподъемником, прикручиваем трос к планке и на этом можно считать установку законченой.

Все должно работать идеально!

Cтеклоподъемник ВАЗ 2106 имеет надежную конструкцию, но может, как и любой механизм, выйти из строя. В статье рассматриваются типичные неисправности стеклоподъемников на «классике», дается инструкция по снятию и установке.

Содержание

[ Раскрыть]

[ Скрыть]

Механический стеклоподъемник на ВАЗ 2106 имеет простую конструкцию и состоит из управляющей ручки, системы трансляции подъема стекла, троса и трех роликов.

Многие водители устанавливают вместо классических стеклоподъемников электрические.

Они бывают двух видов:

1. Тросовые. В конструкцию входит электродвигатель с барабаном, на котором намотан трос, и редуктор. Верхний барабан соединяется с обычным стеклоподъемным устройством с помощью шлицы. С его помощью трос приводится в действие.
2. Реечные. В них используется принцип рулевой рейки в автомобиле.

Чтобы установить электромеханизм, нужно приобрести комплект, состоящий из проводов, крепежных деталей, управляющих клавиш с подсветкой, декоративной заглушки, инструкция по установке (автор видео — VALENTIN VERNIGORA).

Со временем механизм подъема стекол приходит в негодность – невозможно поднять или опустить стекло.

Причин неисправности устройства может быть несколько:

• обрыв троса;
• попадание посторонних предметов в механизм;
• износ редуктора.

Выполнять ремонт стеклоподъемников не имеет смысла, так как их стоимость невысокая, проще купить новое устройство и заменить.

Схема сборки устройства

Электрические подъемники могут иметь следующие неисправности:

1. Не работают все электростеклоподъемники: перегорел предохранитель, отсутствует соединение с массой, обрыв проводки. Ремонт заключается в замене предохранителей, восстановление соединения с массой и электроцепи.
2. Не работает подъемник на одной из дверей. Неисправен переключатель, поломано реле обратного тока, электродвигатель, обрыв проводки, отсоединение разъема. Неисправные детали следует заменить, проводку восстановить, разъем подключить.

Для выполнения работ потребуются следующие инструменты:

• крестообразная и плоская отвертки;
• набор ключей;
• вороток;
• удлинитель.

Процедура снятия состоит из этапов:

1. В первую очередь нужно снять обшивку.
2. Далее опускается максимально вниз стекло. Крестообразной отверткой выкручивается болт, удерживающий зажим.
3. Открутив болт, опускаем вниз зажим.
4. Затем в левой части двери достаточно ослабить гайку ролика с помощью гаечного ключа.
5. Теперь трос свободен, и его можно снять с ролика.
6. Далее выкручиваются три гайки, удерживающие стеклоподъемник.
7. Откручивая третий болт, механизм следует придерживать с внутренней стороны.
8. Когда стеклоподъемный механизм будет свободен, отводим его в сторону.
9. Открутив последнюю гайку можно снимать стеклоподъемник с двери.

Далее производится ремонт или замена. Задний механизм устанавливается аналогично.

Установка нового или отремонтированного стеклоподъемного устройства осуществляется в обратной снятию последовательности.

Для выполнения ремонтных работ по снятию и последующей установке стеклоподъемников передних дверей автомобиля ваз 2106 нам потребуются гаечные ключи на «10» на «8» и отвертка.

• Первым делом необходимо снять переднее боковое стекло, чтобы оно не мешало нам работать.
• Снимите трос стеклоподъемника с верхнего направляющего ролика. Верхний направляющий ролик снаружи двери невиден и находится по одной вертикальной линии с нижним направлющим роликом. Отверните гайки крепления стеклоподъемного механизма и с внутренней стороны двери снимите механизм вместе с тросом.

Стеклоподъемник передней двери ваз 2106 снят, замените его на новый и произведите установку в порядке обратном снятию.

Читать далее: Замена печки на ВАЗ-2101 2102 2105 2106 2107

На заметку:

• Перед установкой стеклоподъемного механизма намотайте трос на барабан по два витка с каждой стороны.
• Стеклоподъемные механизмы передней и задней дверей отличаются длиной троса, поэтому они не взаимозаменяемы.
• Устанавливая механизм на дверь и тросов на ролики, не допускайте соскакивания троса с барабана, придерживайте его рукой.

На этом ремонт по замене стеклоподъемников передних дверей ваз 2106 завершен.

Стеклоподъёмники — неотъемлемая часть управления автомобилем.

Водителю стоит быть в курсе основных неисправностей этого узла и способов их самостоятельного устранения, а также знать, что делать, если стекло заклинило, упало или возникла необходимость снятия/установки стелоподъёмника. Практический интерес также представляет выбор и самостоятельная установка электростеклоподъёмников на ВАЗ 2107.

Что такое стеклоподъёмник, знает каждый автолюбитель. Функции его просты: открывать и закрывать окно, тем самым регулируя микроклимат и уровень в салоне. Стеклоподъёмники бывают двух видов: ручные (в просторечье костыли или мясорубки) и электрические, управляемые с приборной панели или отдельных кнопок.

На заводе-изготовителе на ВАЗ 2107 устанавливались ручные стеклоподъёмники, имеющие довольно простую конструкцию. Они основаны на работе механизма, к которому при помощи специальных фиксирующих устройств прикрепляется стекло. Боковые стекла опускаются и поднимаются за счёт поворотов ручки, находящейся внутри салона.

Стандартный стеклоподъёмник «семёрки» управляется ручкой и весьма неудобен в обращении

За время своего существования автомобиль ВАЗ 2107 оснащался двумя видами стеклоподъёмников:

1. Реечными. Они считаются более надёжными. Установка такого типа стеклоподъёмников совершенно исключает перекос стекла. Работа механизма заключается в передаче силы вращения шестерёнки, взаимодействующей с рейкой линейного типа, к каретке стекла. Основным недостатком является потребность в постоянной смазке, т. к. шестерёнки механизма изготавливались из пластика, который довольно быстро изнашивается и может вывести из строя весь механизм.Реечные стеклоподъёмники считаются более надёжными, но требуют постоянной смазки
2. Тросовыми — по своему устройству они более слабые и чаще выходят из строя. Принципиальным элементом такого типа стеклоподъёмников является трос, присоединённый к крутящему механизму. Устройство работает довольно медленно из-за низких функциональных свойств привода, с усилием преодолевающего сопротивление уплотнительных резинок. Может случиться и такое, что оно начинает перегреваться и в какой-то момент просто выходит из строя. Плюсом такого типа механизма является его хорошая ремонтопригодность, но слишком частая необходимость в ремонте практически аннулирует это преимущество.Тросовые стеклоподъёмники чаще выходят из строя, но отличаются высокой ремонтопригодностью

Работа стеклоподъёмника настроена и отрегулирована заводом-изготовителем, поэтому вмешиваться в неё следует предельно внимательно и аккуратно, иначе может появиться заедание механизма, похрустывание и треск.

Из личного опыта советую до того, как приступить к выполнению самостоятельного ремонта механизма стеклоподъёмника, внимательно изучить устройство и ознакомиться с подробной инструкцией по устранению неисправностей. Даже если кажется, что многие из них вполне возможно устранить, вооружившись отвёрткой и гаечным ключом, в некоторых случаях может потребоваться полная замена стеклоподъёмника.

Прежде чем приступать к самостоятельному ремонту, необходимо изучить устройство стеклоподъёмника и принцип его работы

Скрип стеклоподъёмника на первый взгляд не кажется серьёзной неисправностью, но на этот сигнал следует обращать внимание, так как это первый признак того, что механизм изнашивается и скоро может сломаться. Методы борьбы с таким симптомом предельно просты, доступны каждому и не отнимают много времени:

• смазать стеклоподъёмник — для этих целей подойдут смазки любых производителей, широко представленные в автомагазинах;При первых проявлениях скрипа стеклоподъёмник необходимо смазать
• заменить резинки, контактирующие со стеклом. При открытом окне в салон автомобиля неизбежно попадает пыль и песок, который царапает стекло и резинки, вследствие чего возникает скрип. Попадание пыли и влаги через зазор между стеклом и уплотнителем может в дальнейшем привести к заклиниванию механизма, поэтому необходимо регулярно следить за его чистотой.

Замена классического механизма

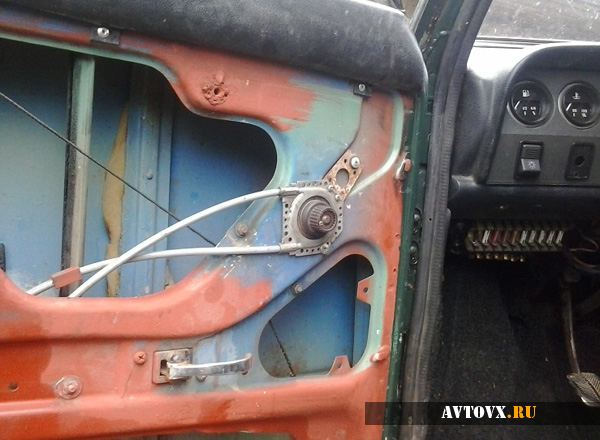

Классический механизм на ВАЗ 2106 представляет собой простое устройство для поднятия-опускания стекол, которое управляется при помощи ручки. Несмотря на его простоту, у автовладельцев «шестерки» возникают ситуации, когда требуется замена устройства. Учитывая возраст автомобиля, механизм может сломаться или работать со сбоями.

1. Демонтируйте дверь, где будет осуществляться замена стеклоподъемника.
2. Отсоедините планку, при помощи которой стекло крепится к тросу подъемного механизма. Сам трос отодвиньте в сторону и снимите устройство.
3. Проверьте, как легко вращаются ролики. Если требуется, смажьте их литолом.
4. На штатные соединения прикрепите новый механизм, пропустив трос по роликам, как указано в схеме установки.
5. Натяните трос на ролики без провисания и сильного натяжения.
6. Закрепите ручки, вращая при этом подъемный механизм стеклоподъемника ВАЗ 2106. Вся конструкция должна осуществлять вращения мягко, без толчков.
7. Зафиксируйте стекло в нижнем положении, опустите устройство, прикрепите трос к планке.

Установка стеклоподъемников на ВАЗ 2109

На автомобилях 2108-09-099 передний электростеклоподъемник установить также достаточно просто, в качестве примера возьмем монтаж ЭСП планочного типа (производства «Гранат»).

Работу выполняем следующим образом:

• разбираем дверь – снимаем ручку стеклоподъемника, кнопку фиксатора, дверную обшивку;
• отворачиваем винты крепления стекла от МСП, вынимаем механический подъемник;
• в отличие от стеклоподъемников ВАЗ-классики, здесь нечего пересверливать не придется, все подходит по штатным местам;
• чтобы совместить отверстия креплений стекла и подъемника, подаем питание на провода ЭСП;



• затем устанавливаем кнопки (можно их закрепить на панели приборов, по центру);
• соединяем провода по схеме;
• проверяем работу механизма – если все в порядке, собираем дверь, на этом установку стеклоподъемника ВАЗ 2109 можно считать законченной.

Установка задних стеклоподъемников

Задние электростеклоподъемники для автомобилей ВАЗ также продаются комплектами, по 2 шт. Для переднеприводных автомобилей ЭСП 2109 подходят на модели 21099/2114/2115, на 2108 этих детали не производятся, так как у «восьмерки» нет задних боковых дверей. В комплект ВАЗ 2109 «Форвард» входит:

• два подъемника с электромоторчиками;
• кнопки 2 шт.;
• электропроводка на каждую заднюю дверь со штекерами;
• крепеж – саморезы;
• заглушки декоративные;
• инструкция по установке, паспорт.

Задние стеклоподъемники 2109 ставятся на штатные места без сверления дверей, каждый из них крепится двумя гайками.

Электростеклоподъемники «Форвард» производятся в городе Ижевске, детали имеют реечную конструкцию – на рейке перемещается каретка вместе со стеклом. Для моделей авто 2110/2111/2112 также пересверливать ничего не требуется – механизмы встают на свои места без дополнительной подгонки.

На вазовских автомобилях 2101-07 электрические подъемники ставятся с дополнительным сверлением двух отверстий. Работа по установке задних подъемников несложная, и практически ничем не отличается от монтажа передних ЭСП.

Установка стеклоподъемников на ВАЗ 2107

На передние двери автомобиля 2107 подходят электростеклоподъемники, разработанные для моделей 2104-05-07, проще всего монтировать реечную конструкцию. Установку реечных ЭСП выполняем следующим образом:

• разбираем дверь с внутренней стороны – снимаем ручку стеклоподъемника (с помощью специального инструмента или отвертки);
• откручиваем кнопку фиксатора замка;
• отворачиваем винты подлокотника (три крепления – спереди (сверху), посередине и сзади)

• демонтируем дверную обшивку (основную часть);
• снимаем верхнюю часть обшивки («батон»);
• при помощи ключа на 8 откручиваем болты механизма;
• отворачиваем болты направляющей планки стекла, направляющую удаляем, она будет не нужна;
• достаем из двери МСП;
• откручиваем винты крепления механизма к стеклу (4 шт. – два винта с одной стороны и два с другой);
• отворачиваем гайку натяжки троса стеклоподъемника, демонтируем ролик тросика;



• полностью вытаскиваем механизм стеклоподъемника;
• просверливаем в двери два отверстия диаметром 6 мм (одно из них рядом с отверстием ручки закрытия двери);
• сверления делаем на одной плоскости, моторедуктор крепим на месте механического стеклоподъемника. Все винты необходимо брать из комплекта, штатные винтики не подойдут – они длинные, и будут упираться в механизм подъемника. Если со стеклоподъемниками коротких винтов нет, необходимо укоротить штатные винтики;
• держатели стекла к электростеклоподъемнику крепим штатными винтами;
• от подъемников выводим провода, кнопки устанавливаем либо на самой двери, либо на центральном подлокотнике, рядом с консолью рычага КПП.

Собираем дверь, и на этом установка стеклоподъемника на ВАЗ 2107 закончена.

Ремонт стеклоподъёмника

Поскольку ремонт стеклоподъёмника в большинстве случаев предполагает замену механизма, стоит рассмотреть пошаговый процесс от снятия до установки. Для этого понадобится следующий перечень инструментов:

• головки или ключи на 8 и 10;
• удлинитель;
• трещоточная рукоятка;
• плоская и крестовая отвёртки.

Демонтаж стеклоподъёмника

Порядок действий по снятию устройства с автомобиля таков:

1. Отвёрткой поддеваем и вынимаем заглушки на подлокотнике. Поддеваем отвёрткой и вынимаем заглушки подлокотника
2. Крестовой отвёрткой откручиваем крепление подлокотника к двери и снимаем его. Отвернув крепление подлокотника, снимаем его с двери
3. Снимаем облицовку ручки стеклоподъёмника, для чего вставляем плоскую отвёртку между розеткой и элементом облицовки. Поддеваем отвёрткой и снимаем облицовку ручки стеклоподъёмника
4. Демонтируем ручку и розетку. Снимаем с двери ручку стеклоподъёмника и розетку
5. Поддеваем плоской отвёрткой и снимаем облицовку внутренней дверной ручки. Для снятие облицовки дверной ручки поддеваем её плоской отвёрткой
6. Заводим шлицевую отвёртку и выталкиваем 7 клипс, которыми удерживается обивка двери по бокам. Дверная обивка удерживается при помощи клипс, которые необходимо поддеть отвёрткой
7. Слегка опускаем обивку и снимаем её с внутренней дверной ручки. Демонтируем обивку с двери, слегка опустив её
8. Полностью опускаем стекло и откручиваем зажим троса крестовой отвёрткой. Трос крепится к дверному стеклу при помощи соответствующего зажима
9. Отворачиваем крепление натяжного ролика, после чего сдвигаем его и ослабляем натяжение троса стеклоподъёмника. Чтобы отпустить натяжной ролик отворачиваем гайку ключом на 10
10. Снимаем трос с остальных роликов.
11. Откручиваем крепление механизма и вынимаем его из двери. Для снятия стеклоподъёмника отворачиваем 3 крепёжные гайки
12. Если натяжной ролик пришёл в негодность, что можно определить по его внешнему состоянию, тогда полностью откручиваем его крепление для замены на новую деталь. Для замены натяжного ролика необходимо полностью отвернуть его крепление

Замена роликов

Ролики стеклоподъёмника со временем выходят из строя. Поскольку наиболее проблематичной является замена верхнего элемента, то на этом процессе остановимся более подробно. Деталь к двери верхней частью фиксируется крючками, а нижней посредством сварки. Для работы потребуется следующий набор инструментов:

• набор свёрл;
• электродрель;
• плоская отвёртка;
• молоток;
• новый ролик.

Верхний ролик состоит из непосредственно ролика и крепёжной пластины

Процедура замены состоит из следующих шагов:

1. Для снятия ролика высверливаем металл в месте крепления пластины сверлом 4 мм.
2. Внутрь двери загоняем плоскую отвёртку под пластину ролика и сбиваем её ударами молотка, демонтируя ролик. Со временем ролики стеклоподъёмника перетираются тросом
3. По отверстию в новой пластине сверлим крепёжное отверстие в двери.
4. Устанавливаем новый ролик и крепим его заклёпкой или болтом с гайкой. Новый ролик крепится заклёпкой или болтом с гайкой

Видео: замена верхнего ролика стеклоподъёмника

Установка стеклоподъёмника

Перед монтажом нового стеклоподъёмника необходимо проверить, свободно ли вращаются ролики. Если требуется, смазываем их Литолом. Скобу, которой фиксируется трос, заранее снимать не следует, чтобы не запутать механизм, поскольку в исходное положение вернуть всё будет довольно проблематично. Монтаж производим следующим образом:

1. Устанавливаем стеклоподъёмник на место, фиксируя его гайками.
2. Снимаем скобу и заводим тросик на ролики по схеме. Трос стеклоподъёмника через ролики должен проходить по определённой схеме
3. Регулируем натяжение троса соответствующим роликом и затягиваем крепление последнего.
4. Фиксируем трос к стеклу. Крестовой отвёрткой зажимаем крепёжный винт зажима
5. Проверяем работоспособность механизма.
6. Устанавливаем обивку и ручку двери, а также ручку стеклоподъёмника.

Рекомендуем: Автомобильные лампы ближнего света H7 — луч света в темном царстве дороги

Видео: замена стеклоподъёмника на ВАЗ 2106

Последовательность действий при установке электростеклоподъёмника

Установка механизма довольно проста и делается в такой последовательности.

При проведении работ с электрооборудованием следует отключить массу на аккумуляторной батарее. Не забывайте, что цепи новых механизмов должны находиться под защитой предохранителей.

стеклоподемник

Ремонт стеклоподъёмника на классике на примере ВАЗ 2101

Водительская дверь Довольно знакомая ситуация владельцев классики. Не держится стекло.

Причиной является неисправность стеклоподъёмника, либо обрыв его тросика.

Перейдём к разборке двери. Откручиваем все ручки на дверях,

аккуратно (чтоб не поломать пластмассовые крепления), отверточкой снимаем дверной карт

Смотрим. Причиной неисправности стало то, что один конец троса выскочил из крепежа

Переходим к ремонту Нам нужно снять сам стеклоподъёмник (он расположен с внутренней стороны двери) и намотать на него трисики заново.

Для это ключом на 8 откручиваем три болта держателя стеклоподъёмника

Если тросики не на своих местах, перекручены, запутаны, их нужно перекрутить. Надеваем на подъёмник ручку и накручиваем (уравниваем) на него тросики.

Затем монтируем его на место, следя, чтоб тросики не слетели

Тросик, выходящий вниз барабана идёт на верхний ролик, выходящий вверх – на нижний. Накрест.

Надеваем трос на нижний ролик

Фиксируем оба конца в держатель

Теперь нужно натянуть трос. Для этого откручиваем и оттягиваем болт натяжного ролика.

Тросики должны быть в меру натянуты, но не как гитарная струна. Все ролики обрабатываем солидолом и несколько раз поднимаем и опускаем окно. Оно должно идти легко и без посторонних звуков. Собираем дверь в обратной последовательности и наслаждаемся результатом.

Вот и всё! Лёгкого Вам ремонта и удачи на дорогах!

Особенности конструкции

Большинство владельцев седьмой модели нового поколения уверены в том, что процесс замены стеклоподъемника несколько усложнен. Все потому, что стекло соединено с опорами и тросиком не в одном, а 2-х местах. Такое решение потребовало добавить еще один ролик. Теперь их используется 4 штуки (три – для направления, один – для натяжения).

Произвести замену самостоятельно вполне возможно при наличии простых инструментов:

1. Ключи (8, 10).
2. Крестообразная отвертка.

Замена стеклоподъемника «шестерки»

Как поставить стеклоподъемник на ваз 2106? Порядок замены изделия следующий:

• Разбираем дверь, где необходима установка стеклоподъемника взамен неисправного изделия;
• Демонтаж дефектного изделия начинаем со снятия крепежной планки стекла к тросику стеклоподъемника;
• Отводим тросик в положение, не препятствующее работе;
• Снимаем старый механизм стеклоподъемника ваз 2106;
• Проверяем ролики на свободное вращение, в случае стопорения при вращении их необходимо смазать литолом.

Важное дополнение:

1. Запрещается демонтировать скобу, фиксирующую тросик в катушке в собранной кондиции, иначе, если при смотанном состоянии катушки трос сойдет с роликов, то подъемный механизм даст сбой и восстановить его в прежней кондиции достаточно сложно.

2. При разматывании троса для установочных работ защелку трогать запрещено.

• Прикрепляем на штатные соединения стеклоподъемники на ваз 2106 и пропускаем тросик по роликам согласно схеме установки;
• В районе корпусной части подъемного механизма тросик должен перехлестываться, т. е. его участок, выходящий с нижней части барабана, направлен на ролик верхнего расположения, а с верхней части барабана на ролик донного расположения;
• Производим натяжку тросика на ролики, для чего ослабляем ролик снизу, подлежащий регулировке, и натягиваем его по прилагаемой схеме:

• Если размера тросика будет не хватать, то требуется натянуть его на 2 ролика и освободить защелку – фиксатор и без провисания поставить его на роликовые элементы;
• После установки стеклоподъемника натягиваем тросик без провисания, но и без особенной натяжки. В случае, если фиксаторное устройство не снималось, то теперь его можно освободить.
• При закреплении ручек стеклоподъемников ваз 2106 вращаем подъемный механизм стеклоподъемника, при этом вся система должна вращаться плавно, без толчков и заеданий. Теперь переводим стекло в нижнее положение, опускаем стеклоподъемники, прикрепляем тросик к планке.

Процедуру снятия и монтажа стеклоподъемника на ваз 2106 на видео ролике можно посмотреть на нашем интернет – ресурсе.

Замена Тросика Стеклоподъемника Ваз 2106

Как заменить или установить стеклоподъемники на «шестерку»?

Традиционный подъемник ветрового стекла ВАЗ 2106 является неотъемлемой частью пассажирского салона и предназначен для того, чтобы воздушные массы могли входить в пассажирский салон и повышать комфорт автомобиля при поездках различной длины. Другими словами, когда окна открыты, свежий воздух поступает в салон.

Система системы довольно проста: механизм подачи окна ВАЗ 2106 состоит из кабельного подъемного окна, которое перемещается между жестко закрепленными роликами по строго определенному маршруту, органов управления стеклоподъемника и оконной системы стеклоподъемника.

Для автомобилистов, эксплуатирующих шесть, иногда возникает вопрос замена стеклоподъемников в случае неисправности его подъемного механизма. Рассмотрите возможность установки стеклоподъемника на ВАЗ-2106, чтобы избежать искажений при перемещении кабеля с передней стеклянной рамой.

замена электрические стеклоподъемники

Как поставить стеклоподъемник на вазу 2106? Процедура замены продукта заключается в следующем:

• Разберите дверь, где вы хотите установить электрическое окно вместо дефектного продукта;
• Мы начинаем демонтировать дефектный продукт, сняв стеклянную монтажную пластину к кабелю электрическое окно;
• Поднимите кабель в не препятствующее положение;
• Снять старый ВАЗ 2106 оконный механизм;
• Мы проверяем ролики на свободное вращение, и если они заблокированы во время вращения, они должны быть смазаны литолом.

1. Запрещается разбирать кронштейн, который удерживает трос в катушке в собранном состоянии, в противном случае, если трос упадет с роликов, когда катушка сложена, подъемный механизм выйдет из строя и вернет его в прежнее состояние.

2. Не прикасайтесь к защелке при отвинчивании кабеля для проведения монтажных работ.

• Установите стеклоподъемники на ВАЗ 2106 на стандартные соединения и проложите кабель вдоль роликов в соответствии со схемой установки;
• В секции части корпуса подъемного механизма трос должен перекрываться, т. Е. Его участок простирается от нижняя часть барабан направлен к верхнему ролику устройства и от верхней части барабана к нижнему ролику устройства;
• Делаем растяжку веревка На роликах, для которых мы откручиваем нижний ролик, нужно отрегулировать и затянуть его по прилагаемой схеме:

Замена стеклоподъемника ВАЗ 2106

замена ВАЗ 2106 электро стекло

Как я установил стекло подъемник ВАЗ

.

Установка электрощита ВАЗ

в качестве замещать

ручное стеклоподъемник с самими клавишами [проект
VAS
2104]

• Если размер веревка его будет не хватать, тогда нужно будет затянуть его на 2 ролика и освободить защелку защелки и, без провисания, надеть ее на роликовые элементы;
• После установки стеклоподъемника мы вытягиваем кабель без провисания, но и без особого натяжения. Если устройство блокировки не было удалено, теперь он может быть освобожден.
• Прикрепив оконные ручки ВАЗ 2106, мы вращаем подъемник механизм подачи окна, в то же время вся система должна плавно вращаться, не трястись и не заедать. Теперь мы перемещаем стекло в нижнее положение, опускаем окна, закрепляем трос на планке.

Устройство и виды стеклоподъемников

Механический стеклоподъемник на ВАЗ 2106 имеет простую конструкцию и состоит из управляющей ручки, системы трансляции подъема стекла, троса и трех роликов.

Многие водители устанавливают вместо классических стеклоподъемников электрические.

Они бывают двух видов:

1. Тросовые. В конструкцию входит электродвигатель с барабаном, на котором намотан трос, и редуктор. Верхний барабан соединяется с обычным стеклоподъемным устройством с помощью шлицы. С его помощью трос приводится в действие.
2. Реечные. В них используется принцип рулевой рейки в автомобиле.

Чтобы установить электромеханизм, нужно приобрести комплект, состоящий из проводов, крепежных деталей, управляющих клавиш с подсветкой, декоративной заглушки, инструкция по установке (автор видео — VALENTIN VERNIGORA).

Советы по установке ЭСП

1. Электроподъемники производят многие фирмы, существуют различные конструкции. Но не стоит покупать детали неизвестных производителей, и следует учитывать, что тросиковые стеклоподъемники быстро выходит из строя. Надежнее всего ЭСП планочного и реечного типа. В среднем комплекты подъемников из 2 шт. на автомобили ВАЗ стоят приблизительно от 2500 до 3000 рублей, слишком низкая цена должна настораживать.
2. Чтобы механизм надежно поднимал и опускал стекло, необходимо направляющие в дверных проемах смазать силиконовой смазкой.
3. Универсальные электростеклоподъемники всегда хуже по качеству тех деталей, которые специально предназначены для той или иной модели. Лучше универсальные ЭСП не приобретать – они обычно служат недолго.
4. Многие водители устанавливают кнопки ЭСП на панели приборов или рядом с рычагом КПП, но здесь есть небольшой минус – приходится тянуть провода. Удобнее смонтировать кнопки на дверном подлокотнике – не приходится путаться в электропроводке, меньше времени занимает монтаж подъемников, водителю удобно поднимать и опускать стекло.

Установка Электрических Стеклоподъемников "Гранат" на ВАЗ 2109

Инструкция по снятию

Для выполнения работ потребуются следующие инструменты:

• крестообразная и плоская отвертки;
• набор ключей;
• вороток;
• удлинитель.

Процедура снятия состоит из этапов:

1. В первую очередь нужно снять обшивку.
2. Далее опускается максимально вниз стекло. Крестообразной отверткой выкручивается болт, удерживающий зажим.
3. Открутив болт, опускаем вниз зажим.
4. Затем в левой части двери достаточно ослабить гайку ролика с помощью гаечного ключа.
5. Теперь трос свободен, и его можно снять с ролика.
6. Далее выкручиваются три гайки, удерживающие стеклоподъемник.
7. Откручивая третий болт, механизм следует придерживать с внутренней стороны.
8. Когда стеклоподъемный механизм будет свободен, отводим его в сторону.
9. Открутив последнюю гайку можно снимать стеклоподъемник с двери.

Далее производится ремонт или замена. Задний механизм устанавливается аналогично.

Установка стеклоподъемников на ВАЗ 2106

В отличие от стекол Жигулей «семерки», на стеклах моделей 2106 устанавливаются форточки. Для шестерки также производятся комплекты передних ЭСП, детали ставятся на машины ВАЗ 2101/2102 (универсал)/2103/2106. В комплект «Форвард» входит:

• два электростеклоподъемника;
• винты, болты и шайбы;
• декоративные заглушки;
• фиксаторы;
• переходные пластины;
• провода с разъемами для подключения;
• две кнопки.

Рекомендуем: Ремонт турбины Mercedes: особенности и рекомендации

Установка ЭСП производится так же, как и на автомобиле 2107, работу начинаем с разборки двери. Старый механический стеклоподъемник можно оставить на месте, перерезав тросики механизма. Дальше поступаем следующим образом:

• отсоединив держатель стекла от МСП, поднимаем стекло наверх;
• закрепляем его в верхнем положении малярным скотчем;
• собираем подъемник с переходной пластиной;
• для установки ЭСП просверливают два отверстия (согласно инструкции в паспорте «Форвард);
• заводим ЭСП через нижнюю нишу в двери и крепим его двумя винтами;
• совмещаем установленный электростеклоподъемник со стеклом, устанавливаем винты;
• монтируем кнопки, с помощью электропроводки подключаем их к ЭСП.

Установка стеклоподъемников на ВАЗ 2106 выполняется несложно, необходимо только делать все по инструкции.

Установка электростеклоподъёмников на ВАЗ 2106

Основная цель, которая преследуется при монтаже электрических стеклоподъёмников — комфортное управление дверными стёклами. Кроме этого, не нужно отвлекаться от дороги на вращение ручек. Электростеклоподъёмники, которые сегодня выпускаются для классических «Жигулей», характеризуются довольно высокой надёжностью, возможностью самостоятельного монтажа и лёгкостью управления с кнопки. К тому же механизм может работать совместно с охранной системой, позволяя автоматически закрывать стёкла при постановке машины на охрану.

Какие выбрать

Электрические стеклоподъёмники можно установить несколькими способами:

1. С монтажом электромотора без каких-либо серьёзных переделок. Этот способ является более простым и менее затратным. Однако есть вероятность поломки электродвигателя в результате перегрева.
2. С установкой отдельного комплекта. Несмотря на более высокую стоимость такого оборудования, она всё же оправдывается надёжностью системы во время эксплуатации.

Наиболее популярными стеклоподъёмниками электрического типа для ВАЗ 2106 и другой «классики» являются механизмы реечного типа таких и «ФОРВАРД». Одним из основных элементов узла является рейка, по которой перемещается моторедуктор с шестернёй. Последние закреплены на металлической каретке, к которой фиксируется стекло, а в результате вращения электромотора приводится в движение весь механизм. Комплект рассматриваемого устройства состоит из следующего перечня:

• инструкция по установке;
• два электростеклоподъёмника;
• жгут электропроводки;
• два переключателя;
• декоративные заглушки для отверстий.

Комплект электрических стеклоподъёмников содержит всё необходимое для монтажа

Как установить

Для монтажа рассматриваемого механизма помимо комплекта самого оборудования потребуются:

• набор ключей;
• плоская и крестовая отвёртка;
• провода;
• предохранители;
• крепёжные элементы.

Многие автовладельцы запитывают моторедукторы стеклоподъёмников от прикуривателя, что попросту удобно. Если по какой-то причине такой вариант вас не устраивает, провод придётся выводить под капот к АКБ. Кнопки управления устройством также устанавливаются на усмотрение владельца: монтаж возможен как на дверь, например, в подлокотник, так и в районе ручки переключения передач или другом удобном месте.

Установку электростеклоподъёмников на «шестёрку» производим следующим образом:

1. Снимаем минусовую клемму с аккумулятора.
2. Поднимаем стекло и фиксируем его скотчем, что исключит его падение при снятии старого механизма.
3. Демонтируем механическое устройство.
4. Крепим к электростеклоподъёмнику переходную пластину под наклоном вниз, чтобы стекло полностью опускалось.
5. Согласно инструкции размечаем и сверлим отверстия на двери под крепление моторедуктора.
6. Фиксируем механизм к двери.
7. Опускаем стекло и через соответствующие отверстия крепим его к пластине.
8. Временно подсоединяем питание к электродвигателю и пробуем поднять/опустить стекло. Если всё работает, устанавливаем кнопки в выбранные места, прокладываем и подключаем провода к ним, а также к прикуривателю.
9. Устанавливаем обшивку, а после заглушку, закрывая отверстие под ручку механического стеклоподъёмника.

Видео: монтаж электрических стеклоподъёмников на «шестёрку»

Изначально на ВАЗовскую «шестёрку» устанавливались механические стеклоподъёмники. Сегодня многие владельцы этих авто заменяют их электрическими устройствами, что не только повышает уровень комфорта, но и позволяет избежать периодического ремонта либо замены ручного механизма. Неисправности, возникающие с механическими стеклоподъёмниками, под силу устранить практически каждому владельцу «Жигулей», так же как и установить конструкцию с моторедуктором. Для этого будет достаточно стандартного гаражного набора инструментов и ознакомления с пошаговой инструкцией.

Электростеклоподъемники на ВАЗ 2106

Наличие электростеклоподъёмников в современных автомобилях не является роскошью. Это удобное приспособление, облегчающее процесс подъема-опускания стекол, просто должно быть в машине, в том числе и в авто ВАЗ 2106. Разберемся, как осуществляется установка стеклоподъемников, насколько сложна замена штатного механизма и как это сделать своими руками.

Замена классического механизма

Для ВАЗ 2106 механизмы для поднятия стекол бывают двух разновидностей:

Виды	Характеристики
Тросовые.	Состоят из электропривода с редуктором и катушкой с намотанным тросом. Верхний барабан соединен с классическим стеклоподъемником через шлицы, предназначен для приведения в действие троса.
Реечные.	Имеют иную конструкцию и работают по принципу рулевой рейки в авто. Такие устройства хороши для автомобильных стекол с тугим ходом, так как сам механизм имеет легкий ход.

Классический механизм на ВАЗ 2106 представляет собой простое устройство для поднятия-опускания стекол, которое управляется при помощи ручки. Несмотря на его простоту, у автовладельцев «шестерки» возникают ситуации, когда требуется замена устройства. Учитывая возраст автомобиля, механизм может сломаться или работать со сбоями.

Порядок ваших действий при проведении процедуры снятия неисправного изделия и установки нового, следующий.

1. Демонтируйте дверь, где будет осуществляться замена стеклоподъемника.
2. Отсоедините планку, при помощи которой стекло крепится к тросу подъемного механизма. Сам трос отодвиньте в сторону и снимите устройство.
3. Проверьте, как легко вращаются ролики. Если требуется, смажьте их литолом.
4. На штатные соединения прикрепите новый механизм, пропустив трос по роликам, как указано в схеме установки.
5. Натяните трос на ролики без провисания и сильного натяжения.
6. Закрепите ручки, вращая при этом подъемный механизм стеклоподъемника ВАЗ 2106. Вся конструкция должна осуществлять вращения мягко, без толчков.
7. Зафиксируйте стекло в нижнем положении, опустите устройство, прикрепите трос к планке.

Замена стеклоподъемного механизма «шестерки» делается достаточно просто и не требует больших затрат времени и средств.

Последовательность действий при установке электростеклоподъёмника

Для того чтобы осуществить тюнинг «шестерки» путем установки электрических подъемников стекол, не обязательно обращаться в автомастерскую. Это можно сделать самому. На современном рынке автомобильных деталей присутствует большой выбор комплектов электростеклоподъемников. Чтобы установить устройство самостоятельно, не требуется особых знаний и навыков. Обычно в комплект стеклоподъемников входят электропроводка, управляющие клавиши, крепежные детали.

Установка механизма довольно проста и делается в такой последовательности.

1. Демонтируйте дверь, установите электростеклоподъёмник. Для крепления к каркасу автомобильной двери используйте саморезы. Сделать это следует аккуратно, чтобы дверь в результате не деформировалась.
2. Проверьте ход стекла на легкость скольжения. При необходимости отрегулируйте направляющие.
3. Подключите электропроводку, сверяясь с электросхемой. Провода протяните под панелью.
4. Соберите дверь, установив на место ручек заглушки.
5. Смонтируйте управляющую клавишу в панель приборов.
6. Подключите аккумулятор и проверьте работоспособность системы. На этом установка завершена.

При проведении работ с электрооборудованием следует отключить массу на аккумуляторной батарее. Не забывайте, что цепи новых механизмов должны находиться под защитой предохранителей.

Видео «Как меняются стеклоподъемники на ВАЗе»

В этом ролике демонстрируется, как выполнить замену стеклоподъемного устройства на ВАЗе (авто видео — Pavel Pavek).

Наличие электростеклоподъёмников в современных автомобилях не является роскошью. Это удобное приспособление, облегчающее процесс подъема-опускания стекол, просто должно быть в машине, в том числе и в авто ВАЗ 2106. Разберемся, как осуществляется установка стеклоподъемников, насколько сложна замена штатного механизма и как это сделать своими руками.

Особенности замены стеклоподъемника ВАЗ 2107

Владельцам других автомашин ВАЗовской «классики» замена стеклоподъемника ВАЗ 2107/2105 может показаться излишне усложненной.

Так как всего роликов четыре, один натяжной и три направляющих, а трос связан с кронштейнами сплошного стекла в двух местах, трос вокруг роликов может обводиться двумя способами – через верхнюю или нижнюю опоры качения.

При обводке через нижний ролик, выходящий из механизма верхний трос направляется через: нижний левый направляющий ролик, верхнюю левую направляющую опору, нижний центральный натяжной ролик, верхний правый ролик. Как альтернатива производится обводка и через верхний ролик, которая производится в обратной последовательности. В этом же случае направляется нижний трос.

Следует предпочесть оптимальное усилие натяжения тросового привода: трос не должен быть перетянут, но и не должен болтаться.

Установка стеклоподъемников на ВАЗ 2110

Электростеклоподъемники для моделей ВАЗ 2110/2111/2112 одинаковые, такие же они и на автомашинах «Приора». Самые популярными на эти авто являются ЭСП производства «Форвард» и «Гранат», их чаще всего автовладельцы ставят на свои автомобили. Замена подъемников производится по такой же схеме, как и на вазовских «девятках» («восьмерках»), только крепления находятся на других местах. Чтобы вынуть механический подъемник, необходимо вывести наружу один его угол через верхний проем двери, а затем вытащить весь механизм.

Сверлить внутренние панели передних дверей при установке стеклоподъемников ВАЗ 2110 не нужно, механизмы крепятся на штатные места без доработок.
