Что делать, если не работает спидометр на ВАЗ-2109

Привод спидометра ВАЗ 2109 – ремонтируем поломки своими руками

Привод спидометра ВАЗ 2109 – важная деталь механизма, который сообщает водителю полезную и нужную информацию о скорости движения транспортного средства и пройденном им пути. Поломка привода, таким образом, является крайне нежелательным дефектом, приносящим водителю немало проблем.

Привод спидометра ВАЗ 2109 – частая причина его поломки

На ВАЗ 2109 установлен механический привод. Его ведомая и ведущая шестерни монтируются на валу (вторичном) КПП. От них крутящий момент посредством гибкого вала поступает на спидометр автомобиля, который находится на щитке приборов.

Так как ВАЗ 2109 производится с передней панелью высокого и низкого вида, указанный гибкий вал может иметь различную длину (большую, когда панель высокая, меньшую – когда низкая).

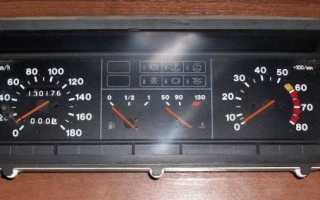

спидометр

Именно обрыв данного вала чаще всего становится причиной того, что спидометр перестает работать, а это уже – и затруднения с прохождением поворотов (переключить передачи правильно бывает достаточно-таки сложно), и неприятные встречи с сотрудниками ГИБДД (вероятность штрафа за нарушение скорости велика). Как правило, вал обрывается возле самого входа в КПП. Проверить наличие обрыва можно так:

вал (гибкий) отсоединяют от спидометра на приборном щитке;
заводят мотор и едут 20–30 метров, тщательно следя при этом за концом вала.

В тех случаях, когда кончик неподвижен (не крутится), его нужно вытащить, открыв капот и освободив вал от крепления накидной гайкой. В тех случаях, когда вытягивается лишь его оболочка, вал стопроцентно оборван. Оставшийся кончик удалить из привода получится только плоскогубцами и никак иначе. Если же вал выйдет вместе с оболочкой, это означает, что на его кончике «съело грани». Он не поломан, но не может из-за указанного дефекта передать крутящий момент. Впрочем, и в первом случае, и во втором гибкий вал придется менять на новый.

Замена привода спидометра ВАЗ 2109 из-за износа шестерен

Привод выходит из строя и по причине износа парных шестерен. В таком случае его ремонт выполняется без снятия КПП по следующей схеме:

машину ставят на смотровую яму либо эстакаду;
при помощи торцового ключа откручивают фиксирующий болт, который крепит корпус привода и коробку передач;
снимают корпус (его следует поддеть отверткой);
снимают шестерни и меняют их.

Важно сразу же посчитать число зубьев на старых шестернях. Новые детали должны иметь такое же их количество. В противном случае и по пробегу, и по скорости спидометр будет выдавать неверную информацию. При осмотре корпуса можно увидеть подтеки масла на нем, что свидетельствует о необходимости замены уплотнительного кольца. Его выталкивают после того, как ведомая шестерня будет вынута. Рекомендуется после всех замен промыть детали привода, используя чистый керосин, а затем собрать узел в обратном порядке.

Читайте также:

Замена масла в двигателе ГАЗель 405

Несколько слов о ремонте спидометра ВАЗ 2109

Спидометр, конечно же, может ломаться и по другим причинам, не всегда виноватым в его выходе из строя является привод. О неисправностях спидометра свидетельствуют такие симптомы:

Почему не работает спидометр на ваз 2110 — причины и ремонт

выдается неправильная информация о скорости движения ТС;
цифры на счетчике становятся криво, а с течением времени и вовсе останавливаются;
перегорают датчики.

Все эти проблемы решаемы. Нужно лишь правильно демонтировать переднюю панель. А делается это так:

Невидимая для камер наноплёнка на номера Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

два винта, поддерживающие нижнюю панель, выкручиваются, что дает возможность снять «бороду»;
на верхней панели удаляются зажимы, после чего нужно отключить аварийку, габаритные огни, ближний свет;
затем отключается прикуриватель;
фиксирующие панель винты (их две штуки) откручиваются, демонтируются колодки, снимается панель.

После этого можно выкручивать винты, которыми крепится спидометр.

Не нашли интересующую Вас информацию? на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Замена датчика скорости

Датчик скорости не подвергается ремонту, поэтому возможна только его замена:

Используйте два гаечных ключа на 21 и на 10.
Отключите аккумулятор автомобиля, для того чтобы отключить датчик скорости от электричества.

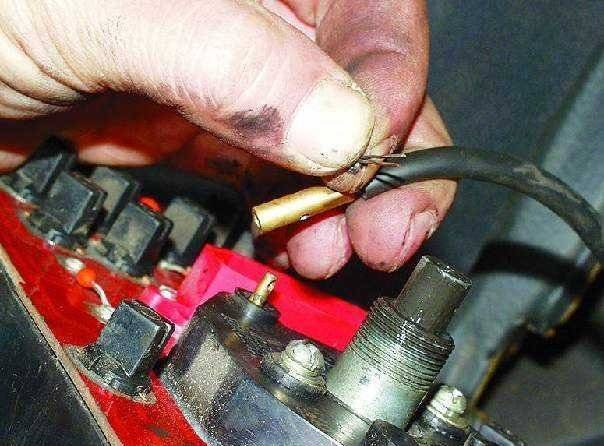

Отключите разъем, который относится к датчику скорости.
Выкрутите сам датчик. Учтите, что шток может сломаться. Из-за этого тогда придется выкручивать еще и привод прибора.
Соблюдайте аккуратность при снятии привода, поскольку есть вероятность того, что сломанный шток попадет в коробку переключения передач.
Поменяйте датчик скорости и, если привод находится в неисправном состоянии, то и его тоже.
Шток привода нужно устанавливать во втулку датчика скорости. Резиновое кольцо уплотнения в обязательном порядке нужно обработать маслом.

После завершения работы нужно убрать ошибку из бортового компьютера автомобиля, выдававшеюся блоком управления. Иначе система ВАЗ 21099 будет воспринимать новый датчик, как неисправный.

Отечественные автомобили, как всем известно, не славятся своей надежностью. Но на счастье владельцев автомобилей семейства «Спутник» все проблемы, которые возникают с агрегатами, уже давно изучены, и каждый автовладелец может справиться с ними самостоятельно. Замена гибкого вала, датчика скорости или его привода не представляют больших трудностей на ВАЗ 21099 для любого автолюбителя.

Врет спидометр. Разбираем. Лечим.

https://youtube.com/watch?v=0xa-YoY8QUM

датчих скорости под замену ваз 2114

Назначение спидометра и возможные причины неполадок

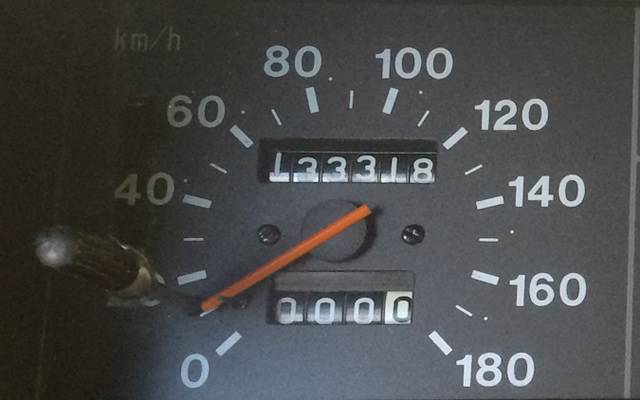

Прежде чем разбираться, почему на ваз 2109 стрелка спидометра прыгает, вам стоит понять, что где находится и для чего предназначено. Спидометры предназначены, чтобы преобразовывать частоту вращения исходящую от приводного вала к датчику спидометра в показания скорости движения машины и вдобавок количество оборотов, которые осуществляет приводной вал датчика спидометра, преобразуются в показания счетчика пути (километраж) пройденного автомобилем. А вот когда прыгает стрелка спидометра либо вообще крутится, как ей хочется, может и застыть в одном положении, означает, что возникли проблемы с механизмами спидометра и причин тому может быть сразу несколько. Это:

Почему не работает спидометр на четырке: проверяем датчик скорости

Поломка внутри самого спидометра(см.ВАЗ 2109: как выполнить правильно ремонт спидометра)
Обрыв либо повреждение тросика спидометра
Сломался редуктор спидометра (он же привод)

Диагностируем неисправность

Важно сначала понять, почему ваз 2109 не работает спидометр:

Чтобы найти причину, залезаем под автомобиль со смотровой ямы, эстакады либо подъемника
При отсутствии таковых можно обойтись и таким способом — просто слегка приподнять автомобиль, поставить надежную подстраховку (деревянные толстые широкие бруски – кирпичи использовать нельзя), затем откручиваем гайку, крепящую тросик спидометра
Зовем помощника и с его помощью проверяем исправность спидометра и его троса
В то время как вы снизу рукой крутите, трос спидометра (отсоединив его от привода) в одну затем другую сторону в салоне помощник следит за стрелкой- если при этом стрелка спидометра прыгает, значит трос и спидометр рабочие, и следует проверить привод
Однако бывают случаи, хотя стрелка и прыгает, в тросике может все равно быть проблема, он распушился внутри оплетки и иногда задевает за нее

Если проблемы возникли при установке новой панели

«Дергающаяся» при зажигании стрелка указывает на то, что питание на спидометр приходит. Возможные проблемы могут быть:

Читайте также:

Как выставить метки зажигания на ваз 2110

в неправильном подключении проводов;
в проводке есть обрывы – вызванивайте целостность каждого провода в отдельности;
проблемы в самой приборке – прогоревших дорожках или приводе спидометра.

Кстати, сам факт замены датчика еще не является показателем его работоспособности. Вазовские датчики часто оказываются «мертвыми» сразу после покупки. В идеале попросите у знакомых аналогичный, заведомо работоспособный датчик.

Датчик скорости ВАЗ 2109

Система работы спидометра достаточно проста. Датчик спидометра вырабатывает сигнал. Дальше по проводке он дублируется и одновременно идет на ЭБУ и приборную панель. Далее по дорожкам на плате приборной панели попадает на механизм спидометра – стрелка поворачивается на нужный угол.

Неисправность может быть в любом из этих элементов

Особое внимание всегда к фишкам (контакты окисляются, померить тестером, побрызгать вэдэшкой, подогнуть при необходимости)

Так же, как у любой другой старой машины, бывают проблемы с проводами – прогорают, переламываются под изоляцией (проверка – прозвонка тестером). Можно использовать мультиметр или универсальный щуп, который «умеет» находить плюс, минус и отсутствие сигнала. Отвертка на 12В, которая определяет только питание, — неполноценный помощник.

НЕ РАБОТАЕТ СПИДОМЕТР # В ЧЁМ ПРИЧИНА? # КАК УСТРАНИТЬ ЭТУ ПРОБЛЕМУ? # УСТРАНЯЮ ВСЕ ОШИБКИ НА АВТО!

МЕНЯЕМ ТРОСИК СПИДОМЕТРА на ВАЗ

Порядок действий

Теперь разберемся, как снимать привод, когда на ваз 2109 спидометр не работает:

Для этого отпускаем поперечину, которой крепится КПП к кузову, отдаем гайку, которой крепится привод
Поддеваем корпус привода плоской отверткой (как на фото ниже)
Отжимая КПП в сторону (например, куском трубы) от привода, вытаскиваем из нее привод
Затем проверяем исправность его
Для этого крутим за шестерёнку и смотрим, начинает ли поворачиваться паз под тросик спидометра или нет
Если паз не проворачивается – тогда заменяем привод спидометра
Отправляясь в магазин за новым приводом, старый на всякий случай лучше взять для образца с собой (можно перепутать количество зубьев на его шестерне)
А если установить «чужой» (не тот что нужно) привод, тогда не более чем через 100метров он выломает крышку коробки, потому что не совпадающий шаг шестеренки просто вывернет наружу весь привод и получится серьезная поломка КПП
Чтобы была возможность в дальнейшем использовать эту коробку передач, необходимо будет заменить её заднюю крышку и заменить полностью масло
Если старое вдруг всё выльется, все равно в нем останутся обломки и крошки корпуса, которые впоследствии могут попасть на зуб шестерни или засорить масляный канал

Теперь, когда вы знаете, как определить в чем причина, если вдруг стала прыгать стрелка спидометра и устранить её своими руками.

Читайте также:

Томагавк 9010 как отключить режим валет

Ремонт привода

Мы рассмотрели только замену привода, если в ваз 21093 не работает спидометр, иногда это сделать проще и дешевле:

Снимается привод спидометра, как правило, для замены его корпуса, либо уплотнительного кольца из-под которого течет смазка, либо самой шестеренки привода
Снятие его производится без демонтажа агрегата коробки передач, автомобиль для этого лучше загнать на эстакаду, смотровую яму либо подъемник

Порядок выполнения ремонта будет выглядеть таким образом:

С помощью торцового ключа отворачиваем болт, которым крепится корпус привода, и поддеваем его отверткой, затем вынимаем

Откручиваем гайку привода, снимаем её, затем поддев корпус плоской отверткой достаем привод

Теперь мы можем снять и ведомую шестерню
Такая шестерня изготовлена из пластика, поэтому важно внимательно осмотреть её и если обнаружили следы выработки, сразу замените ее

Осматриваем состояние уплотнительной резинки (показана стрелкой), затем вынимаем и осматриваем пластиковую шестерню

Кроме этого важно обратить внимание на состояние посадочного гнезда, куда входит наконечник гибкой тяги (троса) спидометра
Гнездо не должно иметь слизанные углы и быть разбитым, иначе такие дефекты является причиной для замены шестерни
Так же стоит обратить внимание на состояние корпуса коробки, в том месте, где устанавливается наш привод
Если видны следы подтеков смазки, тогда необходимо будет заменить резиновое кольцо уплотнения привода, которое располагается на его корпусе
Для снятия его, необходимо будет вынуть ведомую шестеренку, после этого вытолкнуть из паза уплотнительное кольцо
Все детали затем промываются в чистом керосине

Конечно услуги СТО никто не отменял, если вам лень возиться, хотя возиться здесь скорее не применимое выражение (дел то всего на 10-20 минут), и цена их услуг вас устраивает, тогда решайте сами.

Замена тросика

Замена тросика спидометра ваз 2108, 2109, 21099 (Высокая панель) + Проклейка панели

Практически повсеместно владельцы машин сталкиваются с проблемой поломки спидометра, причиной которой частенько служит неисправность тросика. Чтобы заменить тросик совсем не обязательно ехать в автосервис, ведь с легкостью можно самостоятельно справиться с этой задачей, наша инструкция в этом поможет. Итак:

Почему не работает спидометр на ВАЗ 2112? Несколько советов по ремонту

Спуститься по автомобиль (на яме либо эстакаде) затем необходимо открутить тросик от привода вашего спидометра, расположенного со стороны моторного отсека, сдвигаем резиновый чехольчик вверх, и откручиваем гайку на тросе
После этого отсоединяем тросик
Чтобы отсоединить тросик от спидометра, предварительно необходимо снять блок приборов с приборной панели
При этом, если у вашего автомобиля приборная панель низкая, тогда откручиваем два болтика и осторожно снимаем козырек, пальцами сжимая подпружиненные зажимы
Затем можно вынуть комбинацию приборов
Если в автомобиле установлена высокая приборная панель – тогда сначала вам необходимо будет снять накладку, затем откручивать блок приборов
Затем вам следует с задней стороны откручивать гайку тросика от спидометра, и вытащить старый трос через моторный отсек, запомните при этом, как он проходил
Потому что, следующей ступенью у вас будет прокладка (протяжка) нового тросика
Вставить заглушку в переборку отсека будет гораздо проще, если предварительно смазать её маслом, Литолом например

Важно: Так как панели приборов существуют высокая и низкая, существуют и два вида тросиков, покороче и подлиннее, для разных панелей соответственно. Приобретая новый трос, вам следует либо иметь образец, либо знать его длину, иначе он либо не подойдет (слишком короткий не дотянется), либо будет болтаться и цепляться.

Сняв комбинацию приборов, вам не составит труда снять и спидометр и заменить его
Затем возвращаем приборы на место, предварительно прикрутив гайку троса к спидометру, а панель вставляйте на её прежнее место

Все со спидометром понятно, дополнительно предлагаем вашему вниманию обучающее видео.

Добавить комментарийДобавить комментарийСоветуем прочитатьВаз 2109: максимальная скорость и другие характеристикиВаз 2109 с роторным двигателем и его историяЗамена ремней безопасности Ваз 2109 своими силамиКак проверить генератор ВАЗ 2107 – способы проверки

Самой распространённой причиной не работающего спидометра бывает обрыв гибкого вала, обычно около входа в коробку перемены передач. Для того чтобы проверить это предположение, необходимо добраться до щитка приборов и отсоединить гибкий вал от спидометра. Далее заводите двигатель и проезжаете метров двадцать, наблюдая за кончиком гибкого вала. Если он не крутится, то придётся открыть капот, открутить накидную гайку крепления гибкого вала и вытащить его. Если гибкий вал оборвало, то вытащиться только его оболочка, а кончик его останется в приводе. Достать его можно при помощи пассатижей.

Если гибкий вал достанется вместе с оболочкой, значит, он цел, но у него съело грани на самом его кончике, поэтому крутящий момент с шестерён привода он передать не может. В обоих случаях требуется замена гибкого вала, но не забывайте, что для высокой панели требуется более длинный гибкий вал.

Кроме гибкого вала, причиной выхода из строя может стать износ приводных шестерён. Менять их придётся в паре, причём, прежде чем пойти в автомобильный магазин за новыми приводными шестернями спидометра, посчитайте число зубьев на тех шестернях, которые стояли прежде. У новых и старых шестерён, число зубьев должно совпадать, иначе показания спидометра будут неверными, как по скорости движения, так и по пробегу.

Поиск неисправности

Сначала требуется открутить гибкий вал от коробки переключения передач автомобиля. Это делается обычными пассатижами. Открутите гайку на тросу, а также открутите вал от коробки переключения передач ВАЗ 21099. Далее покрутите вал, лучше это делать дрелью, зажав трос в патроне одновременно включив дрель, поскольку данный способ гораздо удобнее. В случае отклонения стрелки, спидометр исправен.
В случае, если спидометр работает, то внимательно осмотрите привода вала. Они могут потерять своё заводское сечение из-за чего вал будет проскальзывать, а стрелка спидометра ВАЗ 21099 дергаться. В случае исправного наконечника вала, замените сам вал.
Если на автомобиле установлен электронный спидометр, тогда осмотрите проводку. Довольно часто она перетирается. А провода, находящиеся около выпускного коллектора, подвергаются температуре, в результате изоляция плавится и происходит замыкание.
Износ троса спидометра. Со временем, он может приобрести заусенцы, дать трещину и вовсе порваться.

Возможны также данные варианты: изношенность шестеренок спидометра, изменение формы стрелочки скорости.

Также из строя мог выйти датчик скорости. Существует три основных способа проверки прибора:

Первый способ проверки

демонтируйте датчик;
используя мультиметр, найдите контакт, создающий импульсы;
к оси датчика скоростей присоедините трубку и вращайте ее;
во время вращения проверяйте изменение напряжение, подающиеся на датчик скорости;
скорость вращения трубки должна быть пропорциональна частоте возникновения импульсов и напряжению, подающемуся на датчик скорости.

Второй способ проверки

при помощи домкрата поднимите одно колесо в арке автомобиля;
подключите мультиметр к датчику скорости, как сказано в первом способе;
крутите вывешенное колесо машины;
если во время вращения колеса импульсы учащаются и растет напряжение, то датчик исправен.

Третий способ проверки

возьмите контрольную лампу или обычную лампочку, рассчитанную на 12 вольт (можно взять лампу от ВАЗ 21099, находящуюся в поворотнике);
выньте импульсный провод и присоедините его к лампочке;
вывесьте одно переднее колесо в арке при помощи домкрата, как во втором способе;
вращайте колесо автомобиля;
в случае, если на контрольной лампе появится минус или если обычная лампа напряжением в 12 вольт начнет мигать, то датчик в рабочем состоянии.

Как устроен спидометр

На ВАЗ-2109 установлен спидометр с механическим приводом, состоящим из тросика и двух шестеренок. Крутящий момент передается от вала коробки передач к шестерням, а затем к тросику, связанному с циферблатом на приборной панели.

Если этот механизм перестал работать, то возможны следующие варианты поломки:

недостоверные показания скорости на приборной панели;
поломка привода – стрелка не двигается;
разрыв или повреждение тросика.

Чаще всего причина выхода спидометра из строя – перетирание тросика, ведущего от шестерней к стрелке. Чтобы заменить эту деталь, необходимо правильно приобрести ее. Ориентироваться необходимо на высоту приборной панели. Если она высокая, тросик должен быть длиннее.

Инструкция по устранению неисправностей спидометра

Разобравшись, что именно не работает, необходимо снять неисправную детали и заменить ее или отремонтировать.

Ремонт и замена привода

Причиной выхода из строя привода является износ шестерен. Ремонтные работы удобно проводить на смотровой канавке или подъемнике.

Замена привода спидометра ВАЗ 2109 выполняется по схеме:

Для откручивания болта крепления КПП и корпуса привода можно воспользоваться торцевым ключом.
Выкрутив болт и поддев отверткой корпус, снимаем его.
Затем демонтируются старые шестерни и устанавливаются новые.

Как проводится проверка прибора

Чтобы проверить состояние спидометра, вам потребуется загнать автомобиль на эстакаду или в гараж с ямой. У вас должен быть доступ к нижней части ВАЗ-2109, чтобы вы могли открутить крепление тросика. Также пригласите помощника, который будет крутить тросик в разные стороны или следить за приборами. Сам автолюбитель не может одновременно считывать показания и находиться под днищем машины.

Результаты могут быть такими:

стрелка перемещается – тросик цел, проблему стоит искать в приводе прибора;
указатель дергается – гибкий вал потрепан, его нужно заменить.

Что нужно для ремонта спидометра?

Итак, чтобы починить датчик скорости на ВАЗ, нам понадобятся:

руководство по эксплуатации автомобиля;
набор инструментов;
клей-герметик;
пластиковая вилочка.

Не у всех владельцев ВАЗ 21099 осталось руководство по эксплуатации автомобиля, однако если оно у вас имеется, следует тщательным образом изучить его перед ремонтом спидометра. Там найдется немало полезных советов, которые необходимо учесть при работе с машиной.

Неисправность датчика, которым замеряется максимальная скорость машины, проявляется следующим образом:

находясь в одном положении, стрелки перестают функционировать;
стрелка постоянно прыгает из одного положения в другое.

На некоторых автомобилях имеется кнопка для тестирования спидометра. Она находится рядом с самим устройством. Нажав ее, вы, возможно, исправите поломку. Однако в большинстве случаев кнопка не помогает, а потому нужно разобрать щиток приборов и найти механизм, обеспечивающий вращение стрелок датчика скорости, чтобы тщательно изучить его.

Как отремонтировать привод спидометра

Теперь более подробно расскажем о демонтаже и ремонте привода. Часто его необходимо приводить в порядок, если уплотнительное кольцо начало пропускать масло. Для ремонта этого узла придерживайтесь инструкции:

При помощи торцевого ключа открутите болт, удерживающий корпус привода спидометра.
Затем подденьте его отверткой и достаньте привод.
Осмотрите ведомую шестерню, она сделана из пластика, поэтому на ней могут остаться следы износа. В таком случае лучше всего заменить деталь.
Проверьте уплотнительную резинку. Если на ней видны следы износа – проведите замену.
Затем оцените качество посадочного места для наконечника троса. Оно также не должно быть изношено и повреждено.
Загляните на место крепления привода на коробке передач, если там есть потеки масла, то необходимо заменить уплотнительные кольца. Они располагаются на корпусе.
Если вы решили заменить эти кольца, то вам нужно сначала вынуть ведомую шестерню, а затем вытолкнуть уплотнитель.
Вымочите эти детали в керосине. Если они не изношены, поставьте на место. Остальные детали также протрите керосином и установите на место.

Общее время ремонта и демонтажа этого узла ВАЗ-2109 займет около 30 минут.

Признаки поломки

Автомобиль может сам вам сообщить о том, что ДС вышел из строя. Для этого нужно просто обратить на характерные признаки подобной поломки:

Спидометр не работает совсем или выдает некорректную информацию о текущей скорости движения;
Холостой ход ведет себя нестабильно;
Растет расход бензина;
Мотор не выдает полную мощность.

Практика владельцев ВАЗ 2109 показывает, что наиболее очевидный признак поломки ДС — это остановка двигателя при ХХ во время движения накатом, либо остановка мотора при нажатии сцепления для переключения скорости.

При поломке ДС на приборной панели должна загореться лампочка «Проверьте двигатель» (Check Engine). Если же автомобиль оснащен бортовым компьютером, то соответствующий неисправности код ошибки — 24.

Способы проверки

Первое, что вам необходимо сделать, это убедиться, что на контакты ДС подается напряжение в 12 В. Так как работа ДС основана на эффекте Холла, проверка выполняется кручением. Напряжение при этом меняется в пределах 0,5-10В.

Сегодня применяют три основных способа проверки работоспособности датчика скорости. Два первых подразумевают применение мультиметра. Какой из них выбрать, решайте сами. Мы же подробно расскажем о всех трех методах проверки ДС.

Способ проверки

Ваши действия

Если проверка ДС показала, что с ним все хорошо, обязательно проверьте работоспособность привода датчика. Необходимо вывесить переднее колесо, на ощупь отыскать привод ДС. Теперь начинайте ногой вращать колесо, а рукой проверять, есть ли в приводе вращение и насколько оно стабильно. Тут вам не помешает помощь напарника.

Замена гибкого вала

Если в процессе проверки вы выяснили, что проблема в гибком вале (тросике), то работать нужно по иной инструкции:

Со стороны мотора найдите трос, ведущий к стрелке спидометра. Отодвиньте защитный чехол, снимите гайку и открутите вал от его привода.
Осмотрите места крепления троса к приводу. Если крепеж имеет не квадратное сечение, то проблема в том, что при вращении шестерни гибкий вал будет оставаться на месте. В этом случае замена решит проблему.
Для точной передачи вращения на месте входа гибкого вала установите прокладку, вырезанную из пластиковой бутылки.

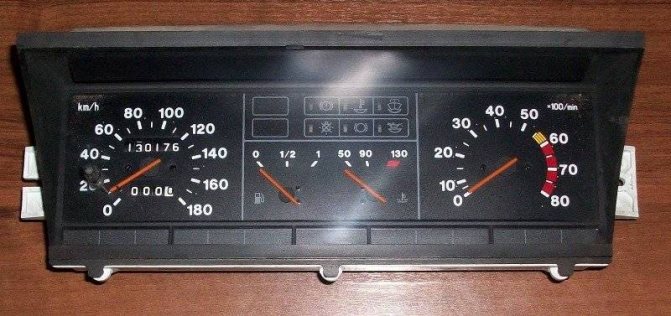

Затем вам нужно разобрать приборную панель. Работа проводится по-разному, в зависимости от типа конструкции. При высокой приборной панели удалите накладку, а затем удалите крепление приборного блока. Если она низкого типа, открутите по краям два болта, а затем, сжав фиксаторы, удалите козырек. Извлеките блок приборов.
Открутите гайку крепления тросика, и выньте его через моторный отсек. Запомните путь прохождения этого вала, чтобы правильно установить новый.
Смонтируйте новую деталь. Смажьте заглушку Литолом и вставьте ее в перегородку моторного отсека.
При необходимости замените спидометр. После этого можно проводить обратную сборку.

Замена троса спидометра

Большинство владельцев автомобилей могут столкнуться с такой проблемой, как поломка спидометра. Часто в этом вина неисправности тросика. И для замены троса спидометра не нужно сразу ехать в СТО, ведь замену можно легко произвести своими руками с помощью подробной инструкции.

Начнём:

Спускаемся под автомобиль (например, в смотровой яме или эстакаде), после откручиваем трос от привода, который расположен со стороны мотора и сдвинем резиновый чехол наверх, откручивая гайку троса.
Потом отсоединим тросик.
Для того, чтобы вы смогли отсоединять трос от спидометра, перед этим следует снимать блок с приборной панели.
Но если у вашей машины приборная панель расположена низко, то стоит открутить два болта и аккуратно снимать козырёк, сжав пальцами пружинные зажимы.
И уже после проделанных махинаций спокойно вынимаем все приборы.
Но в ситуации, когда в машине панель поставлена слишком высоко, тогда вы сначала снимаете накладку и уже потом откручиваете «блок приборов».
Далее с задней стороны вы откручиваете гайку троса от спидометра и вытаскиваете неисправную деталь через отсек мотора, запоминая как он проходит через него.
Следующим действием вы протягиваете новый тросик. Для этого вставляете заглушку в перебор отсека (для упрощения задачи смазываете её маслом. Например «Литол»). Запомните! При покупке нового тросика необходимо обязательно при себе иметь старый или точно знать его длину. В ином случае размер не подойдёт и новая деталь будет непригодна для использования. Это связно с тем, что в разных автомобилях приборные панели установлены по разному и поэтому существуют тросы длиннее и короче. Рекомендуется руководствоваться этим во время приобретения и ремонта!
После снимаем комбинацию приборов и с лёгкостью снимаем спидометр, заменяя его.
И наконец, ставим на место все приборы, перед этим прикручивая гайку тросика обратно к спидометру. Ставим панель обратно и наслаждаемся работой, проделанной вручную!

Как заменить трос спидометра ВАЗ 2108, 2109,21099

Предназначение спидометра и распознавание поломки

Перед тем, как разбираться с неполадками автомобиля, необходимо узнать больше о спидометре. Понять где он расположен и для каких функций предназначен. Спидометр нужен для преобразования частоты вращения исходящей от приводных валов к датчикам спидометра и указания скорости перемещения автомобиля, а также указания пути, который проехала машина.
При скачках, остановке или постоянных поворотах (любых «самостоятельных» действиях) стрелки спидометра необходимо обратить внимание на проблему, причин для которой может быть множество.

Например:

Неполадки в самом механизме спидометра;
Поломка (повреждение) троса детали;
Сломан привод спидометра.

Далее следует понять почему всё-таки не работает спидометр на ваз 2109. Для поиска причины нужно произвести осмотр под автомобилем (в смотровой яме или используя подъемник). После чего открутите гайку, которая крепит трос спидометра. Необходимо позвать кого-то в помощь, чтобы когда вы крутили тросик в разные стороны помощник следил за стрелочкой.

В том случае, когда стрела спидометра скачет, означает исправную работу механизма и нужно проверять привод. Но следует быть внимательнее, так как бывает то, что стрелка скачет, но проблема всё равно в тросике (он распушился и задевает оплетку) из-за чего автовладельцы путаются и не понимают в чем проблема.

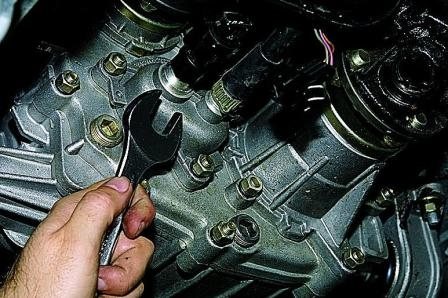

Дальше нужно разобраться с тем, как снять привод, если спидометр на ваз 2109 вышел из строя. Для начала отпустим попречину, которая крепит КПП и подденем корпус привода с помощью плоской отвертки. Потом отожмем КПП от привода и вытащим его. Далее необходимо проверить исправность механизма привода. Для этого нужно крутить шестерёнкой и проверить поворачивается ли паз под трос спидометра. В том случае, когда паз не поворачивается требуется замена привода.

Теперь вы ознакомлены с инструкцией определения и устранения неполадок и поломок в том случае, если стрелочка спидометра начинает «скакать».

Почему перестал работать спидометр на ВАЗ 21099?

ВАЗ 21099 – очень популярный автомобиль в России. Надежность этой машины, как все знают, оставляет желать лучшего, поэтому автовладельцы довольно часто сталкиваются с неисправностями своего ВАЗ 21099. Все проблемы этого автомобиля уже давно изучены и описаны. Зачастую случается так, что возникают неисправности в спидометре машины.

Из-за проблем с определением скорости Вы можете получать штрафы за превышение скоростных ограничений или могут появиться проблемы с переключением скоростей, если вы начинающий автомобилист или привыкли определять момент переключения передач по спидометру. В этой статье мы изучим причины проблемы и выясним, как можно отремонтировать спидометр.

labavto.com

Если на ВАЗ 2109 начала прыгать стрелка спидометра, это говорит о том, что возникли неполадки. В итоге, прибор будет выдавать некорректные данные, из-за которых водитель может превысить скорость, не зная об этом, а это грозит не только штрафом, но и другими неприятностями. Поэтому решать проблему нужно сразу же после ее обнаружения.

Устройство прибора, его назначение и принцип действия

Прежде чем искать неполадки, нужно разобраться с устройством и принципом работы прибора. Привод спидометра – это совокупность механизмов, задачей которых является выведение данных скорости движения автомобиля на приборную панель.

Привод ВАЗ 2109 механического типа, состоящий из ведущей шестерни и ведомой, тросика. На другом валу КПП закреплены шестерни. Во время движения вал вращается, сообщает крутящий момент шестерням, они передают его тросику, который связан со стрелкой в спидометре на приборной панели, указывающей актуальную информацию на циферблате. Длина тросика зависит от установленной приборной панели. На ВАЗ рассматриваемой модели, она может быть высокой или низкой. При приобретении нового изделия на это следует обращать внимание.

Если стрелка стоит на месте, дергается или вращается, как придется, то в механизме что-то неисправно. Возможны следующие поломки:

связанные с показаниями скорости на панели;
повреждение либо разрыв тросика;
поломка привода.

Что следует делать для обнаружения неполадок?

С целью диагностирования неисправности в работе спидометра, нужно расположить автомобиль на возвышении (эстакаде, смотровой яме, подъемнике). Можно приподнять авто, установив на надежные опоры, например, из деревянных брусков. Важно, чтобы было доступным дно машины. Далее откручивается гайка крепления троса прибора.

Для проведения диагностики потребуется помощник. Снизу один человек крутит отсоединенный тросик спидометра, проворачивая то вправо, то влево. Другой, в кабине наблюдает за приборами. Если заметно перемещение стрелки, значит тросик цел, проблема в приводе. Хотя причина дергающейся стрелки возможно заключается в гибком вале, если он растрепался, и оплетка задевает ее.

Для проверки привода следует его демонтировать. Для этого отпускается поперечина, служащая для крепления КПП. Потом с помощью плоской отвертки поддевается каркас привода. Отведя коробку в сторону, вынимают привод и выполняют его диагностику.

Замена неисправных деталей

Для замены гибкого вала спидометра на ВАЗ – 21099 нужно отсоединить его от коробки передач под днищем автомобиля, отвернув пассатижами круглую гайку на оболочке вала. Чтобы отсоединить вал от спидометра, понадобится разобрать приборную панель и извлечь щиток приборов. Для этого крестовой отверткой нужно выкрутить винты из декоративных накладок на рулевой колонке, закрывающих подрулевые переключатели.

В два отверстия снизу приборной панели, примерно на уровне рулевой колонки, вставьте две плоских отвертки и, отжав защелки, аккуратно выдвиньте приборный щиток на себя. Теперь можно заменить спидометр или гибкий вал.

На приборных панелях старого образца для снятия щитка приборов необходимо плоской отверткой аккуратно выдвинуть правый воздушный дефлектор. Через это отверстие нужно отжать пружинную защелку, удерживающую щиток приборов.

Для замены привода вала спидометра отсоедините гибкий вал от привода на коробке передач. После этого отверните один болт и снимите привод поддев его плоской отверткой. Если устанавливается новый гибкий вал, то его желательно смазать по всей длине смазкой «Литол» или «Шрус», это значительно увеличит срок его службы.

Автошкола
