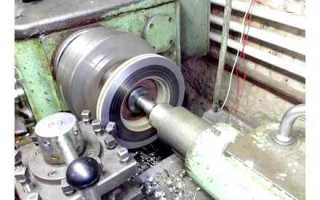

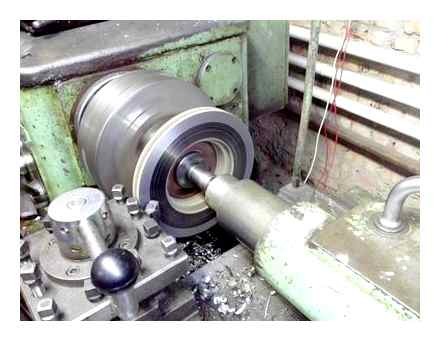

О ПРОТОЧКЕ ТОРМОЗНЫХ БАРАБАНОВ

Так что же представляет собой проточка тормозного барабана? Обычно она состоит из трёх этапов:

• подготовительный этап. Токарь снимает примерно полмиллиметра металла с внутренних стенок барабана. После этого станок выключается, а барабан внимательно осматривается на предмет внутренних дефектов. Подготовительный этап позволяет определить общий уровень изношенности барабана и целесообразность дальнейшей работы. Иногда после подготовительного этапа выясняется, что проточка бесполезна из-за сильного износа, и барабан проще заменить, чем протачивать;
• основной этап. Если после предварительной обработки выяснилось, что барабан изношен не сильно, то начинается основной этап проточки, во время которого токарь сглаживает и шлифует все мелкие трещины и канавки. В ходе этой работы с внутренних стенок барабана будет снято ещё около 0.3 мм металла;
• заключительный этап. На этом этапе отшлифованная поверхность полируется с помощью специальной пасты. Эта процедура устраняет даже самые мелкие дефекты, которые не видны невооружённым глазом, а поверхность становится идеально ровной.

Здесь же следует отметить, что проточка поможет избавиться от внутренних дефектов на барабане, однако она будет бесполезна, если геометрия барабана нарушена. К примеру, барабан перекосило из-за удара или вследствие сильного перегрева. Если барабан чугунный, то его придётся менять, так как выправить хрупкий чугун с помощью слесарных инструментов чрезвычайно сложно. Если барабан на «семёрке» легкосплавный, то его можно попытаться выправить. И только после этого приступать к проточке.

САМОСТОЯТЕЛЬНО МЕНЯЕМ ТОРМОЗНОЙ БАРАБАН НА ВАЗ 2107

Никому не нужно объяснять, насколько для автомобиля важны надёжные тормоза. Это относится ко всем машинам, и ВАЗ 2107 не исключение. На задние колёса «семёрки» всегда устанавливались барабанные тормоза. Именно эта барабанная система из-за своей не слишком удачной конструкции доставляет владельцам «семёрок» массу проблем. К счастью, заменить такие тормоза вполне можно самостоятельно. Разберёмся, как это делается.

ПРИЧИНЫ И ПРИЗНАКИ ПОЛОМКИ ЗАДНЕГО ТОРМОЗНОГО МЕХАНИЗМА

У заднего тормозного механизма ВАЗ 2107 есть одна крайне неприятная особенность: он легко перегревается. Это обусловлено конструкцией этого механизма, которая очень плохо вентилируется. По заявлению производителей, задние тормоза «семёрки» могут гарантированно пройти без ремонта 60 тыс. км, в то время как передние тормоза — всего 30 тыс. км. На практике из-за вышеуказанного перегрева пробег задних тормозов несколько ниже, около 50 тыс. км. После этого водителю неизбежно придётся столкнуться со следующими явлениями:

• колодки в тормозном механизме изнашиваются частично или полностью, причём износ может наблюдаться как с одной стороны, так и с двух;

• уплотнители в рабочем цилиндре трескаются из-за высокой температуры, в результате чего герметичность устройства нарушается, что приводит к утечкам тормозной жидкости и к резкому падению эффективности торможения;
• возвратные пружины в тормозном механизме сильно ржавеют (в особо тяжёлых случаях одна из них может порваться, что может привести к заклиNiva заднего колеса);
• изнашивается тросик «ручника». Когда тросик изнашивается, он растягивается и начинает сильно провисать. В результате после постановки машины на «ручник» тормозные колодки давят на стенку барабана значительно слабее, и задние колёса фиксируются очень ненадёжно.

С учётом всех этих моментов настоятельно рекомендуется проверять задний тормозной механизм каждые 20 тыс. км пробега и при необходимости проводить его профилактику. Особое внимание задним тормозам следует уделить при появлении следующих тревожных признаков:

• при торможении появляется сильная вибрация машины, которую водитель ощущает буквально всем телом;
• после нажатия на тормоза возникает сильный скрип, который со временем может перейти в оглушительный скрежет;
• при езде наблюдается сильное «биение» как руля, так и тормозной педали;
• эффективность торможения значительно упала, а тормозной путь стал намного длиннее.

Все эти признаки говорят о том, что тормоза нуждаются в срочном ремонте или в серьёзной профилактике. Ездить с такими тормозами категорически нельзя.

ЗАМЕНА ЗАДНЕГО БАРАБАНА НА ВАЗ 2107

В подавляющем большинстве случаев замена барабана является единственным выходом для автовладельца. Исключением являются ситуации, перечисленные выше, когда проблему можно устранить с помощью проточки. Но так как далеко не у всех автолюбителей есть знакомый квалифицированный токарь, то многие предпочитают не возиться с восстановлением давно отжившей своё детали, а просто покупают новые барабаны и устанавливают их. Для установки нам потребуются следующие вещи:

• новый барабан для ВАЗ 2107;
• комплект накидных ключей;
• крупная наждачная бумага;
• домкрат.

КАК УСТРОЕНЫ ЗАДНИЕ ТОРМОЗА НА ВАЗ 2107

Задние тормоза «семёрки» состоят из двух важнейших элементов: тормозного барабана и тормозного механизма, находящегося в этом барабане. Рассмотрим каждый элемент подробнее.

КАНАВКИ НА ВНУТРЕННЕЙ ПОВЕРХНОСТИ БАРАБАНА

Появление канавок на внутренней поверхности барабана — это ещё одна распространённая проблема, с которой часто сталкиваются владельцы «семёрок». Дело в том, что задние тормоза на «семёрке» сконструированы таким образом, что в барабан иногда попадает грязь и мелкие камешки, особенно если водитель ездит преимущественно по грунтовым дорогам. Один или несколько камешков могут оказаться между тормозной колодкой и внутренней стенкой барабана. Когда колодка придавит камешек к внутренней поверхности барабана, он глубоко вдавливается во фрикционную накладку на тормозной колодке и остаётся там (материал фрикционных накладок довольно мягкий). При каждом следующем торможении застрявшие в колодке камни царапают внутреннюю стенку барабана.

Со временем незначительная царапина превращается в большую борозду, избавиться от которой будет не так-то просто. Способ решения этой проблемы определяется глубиной появившихся канавок. Если водитель заметил их рано, и их глубина не превышает одного миллиметра, то можно попробовать избавиться от них с помощью проточки барабана. А если глубина канавок два миллиметра и более, то выход только один — замена тормозного барабана.

ТРЕЩИНЫ ТОРМОЗНОГО БАРАБАНА

Трещины — это настоящий бич всех тормозных барабанов, не только на «семёрках», но и на многих других машинах с барабанными тормозами. Подавляющее большинство тревожных признаков, перечисленных выше, появляются именно после растрескивания барабана. Особенно часто это происходит с чугунными барабанами. Дело в том, что чугун представляет собой сплав железа и углерода, в котором углерода содержится более 2.14%. Углерод придаёт чугуну невероятную твёрдость, но чугун при этом становится хрупким. Если водитель не отличается осторожным стилем вождения и очень любит с ветерком прокатиться по колдобинам, то растрескивание тормозных барабанов является лишь вопросом времени.

READ Как снять заднюю ступицу ВАЗ 2109

Ещё одной причиной растрескивания барабанов является так называемая усталость металла. Если деталь длительное время подвергается циклическим знакопеременным нагрузкам, сопровождающимся скачкообразным изменением температуры (а тормозной барабан работает именно в таких условиях), то в такой детали рано или поздно появляется усталостная микротрещина. Увидеть её без электронного микроскопа невозможно. В какой-то момент эта трещина распространяется вглубь детали, причём распространение идёт со скоростью звука. В результате возникает большая трещина, не заметить которую невозможно. Треснувший барабан ремонту не подлежит. Во-первых, для сваривания чугуна в условиях гаража необходимо специальное оборудование и навыки, а во-вторых, прочность такого барабана после сварки будет существенно снижена. Так что вариант у автовладельца остаётся только один: заменить потрескавшийся тормозной барабан новым.

Как снять и установить тормозной барабан. Ваз Классика.

Opel astra F, Замена #троса ручника

Снятие тормозного барабана Матиз и его дефектовка

Как снять барабан на ВАЗ 2107 видео

Как поменять тормозной барабан на ВАЗ 2107

Тормозной барабан, невзирая на то обстоятельство, что изготовлен из крепкого металла, довольно стремительно изнашивается. Коэффициент сцепления меж ним и тормозными колодками миниатюризируется. В итоге машина начинает ужаснее тормозить. Увидеть это не просто:

• Износ происходит равномерно, как следует, тормозные свойства также ухудшаются не мгновенно.
• Во время торможения вес машины пеRenaultсится вперед, потому не просто усилий приходится на фронтальные, а не задние тормоза.

Тормозной барабан

Это устройство, которое крепится к задним колесам и вращается вместе с ними. При блокировании этого устройства происходит замедление вращения колеса. Конструктивно устройство имеет простой вид, и представлено в виде массивной металлической детали круглой формы с отверстиями под крепежные шпильки.

Рассматривая тормозной барабан семерки, важно упомянуть об основных размерах этого устройства:

Как снять тугосидящий тормозной барабан. 2019

• Диаметр тормозного барабана внутренний составляет 250 мм. Максимально допустимый же диаметр с учетом расточки на 2,2 мм больше.
• Внутренняя высота составляет 57 мм.
• Общая высота — 69 мм.
• Внешний размер тормозного барабана составляет 305 мм.
• Общее количество отверстий — 8, четыре из которых нужны для шпилек, фиксирующих колесо.

Принцип работы этого устройства достаточно прост — на внутреннюю часть детали воздействует блокирующий механизм(колодки), осуществляя замедление вращения устройства вместе с колесом. Так и происходит торможение автомобиля.

Задние барабанные тормоза, строение

Для начала разберем строение механизма торможения.
Он состоит из закрепленной части, представленной в виде тормозных колодок и части, которая вращается вместе с колесом во время движения.

Барабан является вращающимся элементом.

Процесс снижения скорости осуществляется за счет взаимодействия, т. е. трения барабана и колодок, до полной остановки.

Строение устройства, в общем, не сложное, к тому же стоимость приемлемая. Тормоза барабанного типа обладают механическим самоусилением.

Что это такое?

Данный процесс обусловлен особым строением колодок. Их нижние части соединены.

Таким образом, в процессе торможения, колодка что спереди, взаимодействуя с барабаном, генерирует дополнительное усилие.

Это способствует задействованию задней колодки, что повышает эффективность всего процесса.

Демонтаж тормозного барабана является распространенным явлением в мире автомобилистов.

Связано это с условиями его эксплуатации.

На снижение функций влияют состояние дорожного полотна, влажность, стиль вождения, аварии.

Что касается дороги, здесь все более или менее ясно.

А вот с влажностью проблемы обстоят более серьезно.

барабанный и стояночный тормоз

Не уделяя должного влияния системе, в скором времени возможны процессы образования коррозии, которая приводит к снижению качества торможения.

На состояние также влияет стиль вождения.

Автомобили, изготовленные для массового населения и не приспособленные к агрессивному управлению, быстро перегреваются, что ведет к снижению функций.

Одной из самых серьезных причин снижения эффективности тормозной системы является дорожное происшествие.

В зависимости от ее масштабов, осуществляется соответствующий ремонт. В ряде случаев требуется полная замена системы.

Но в основном рассмотренные факторы работают в совокупности.

В результате этого создаются идеальные условия для возникновения царапин, бороздок и др. дефектов.

Несмотря на опыт владельца автомобиля, данные «заболевания» системы легко определяются при визуальном осмотре.

Параллельно снятию барабана следует проводить осмотр колодок, а в частности их тормозной поверхности, включающие особые накладки.

Как снять прикипевший тормозной барабан ваз 2106

Советы по снятию задних барабанов на ваз 2114

Как устроены задние тормоза на ВАЗ 2107

Задние тормоза на автомобиле ВАЗ 2107 представлены в виде специальной конструкции, состоящей из круглого основания и механизма торможения. Знать конструкцию механизма нужно для того, чтобы разобраться с принципом работы, а если известно, как происходит блокирование колеса, то не составит никаких проблем осуществить ремонт тормозной системы. Чтобы разобраться с конструкцией, рассмотрим каждый элемент по отдельности.

Установка тормозного барабана

Если установлено, что деталь нуждается в замене, то тогда берем новое устройство, и вставляем его на посадочное место. Чтобы в будущем исключить прикипание внутренней части барабана со ступицей, рекомендуется место соединения обработать графитовой смазкой. При установке нового механизма может возникнуть такая проблема, как невозможность посадить деталь на место, так как будут мешать колодки. Решить такую проблему легко при помощи двух монтировок. С их помощью нужно сжать колодки друг к другу, обеспечив свободное пространство для посадки детали на место. Пытаться всунуть новую деталь нельзя, так как можно повредить наружный фрикционный слой на колодках, поэтому они не будут в итоге работать.

Как только барабан будет посажен на место, его понадобится отцентрировать. Это делается путем совмещения отверстий на корпусе с крепежными отверстиями на фланце. При правильном выполнении действий, направляющие штифты будут вкручиваться в ступице, а не упираться в нее.

На этом процесс замены заднего тормозного барабана можно считать законченным. Как видно, этот процесс прост и не требует много времени. Однако простота ремонта не означает, что неисправность данной детали можно откладывать до лучших времен.

Как снять прикипевший тормозной барабан ВАЗ 2106

Как заменить тормозной барабан на ВАЗ 2107

Тормозной барабан, несмотря на то, что он изготовлен из прочного металла, изнашивается достаточно быстро. Коэффициент сцепления между ним и тормозными колодками. В результате машина начинает замедляться. Отметим, что это не так просто:

• Поэтому износ происходит постепенно, следовательно, тормозных характеристик.
• При торможении вес машины сдвигается вперед, поэтому требуется больше усилий спереди, а не задними тормозами.

Что нужно учесть, устанавливая задние дисковые тормоза

• Дисковые тормоза более эффективны, чем барабанные. Поэтому после установки дисковых тормозов на задние колеса необходимо произвести настройку регулятора давления заднего тормозного контура, иначе задние тормоза могут срабатывать раньше передних, что может стать причиной заноса задней оси.
• Для установки дисковых тормозов придется провести сварочные, фрезеровочные и токарные работы, для которых потребуется специальное оборудование. Если его нет, часть работ придется заказать на стороне.
• Автомобиль с измененной тормозной системой (с дисковыми тормозами вместо барабанных, предусмотренных производителем) не пройдет техосмотр.
• Требования к состоянию подшипников ступицы задних колес при установке дисковых тормозов возрастают. Небольшой люфт, допустимый на барабанных тормозах, может стать причиной повреждения
• Вмешательство в тормозную систему – опасный шаг. Если вы не уверены в своих возможностях, лучше отказаться от самостоятельной установки дисковых тормозов или поручить дело профессионалам.

Последовательность действий

Для работы нам будут нужны инструменты, перечисленные в списке выше. Кроме них нам потребуется жидкость для очистки ржавчины. Лучше, если это будет WD40.

1. Автомобиль поддомкрачивается, задние колёса снимаются. Открывается доступ к тормозным барабанам и задним полуосям. Полуоси тщательно оттираются от грязи с помощью ветоши, а при необходимости — обрабатываются составом WD40.

   Лучше всего чистить задние полуоси с помощью состава WD40

2. Тормозная жидкость из системы сливается в заранее подготовленную ёмкость. Из тормозного барабана извлекаются колодки, затем он снимается вместе с полуосями так, чтобы остались лишь тормозные трубки.

   Первым делом из барабана извлекаются задние тормозные колодки

3. Из полуосей извлекаются крепёжные кольца и ступичные подшипники, находящиеся под кольцами.

   Под стопорными кольцами видны зелёные ступичные подшипники, которые следует извлечь

4. Теперь полуоси стачиваются на токарном станке таким образом, чтобы их диаметр совпадал с диаметром выбранного тормозного диска (на этом этапе работы автовладельцу потребуется помощь квалифицированного токаря). После этого в полуосях сверлятся отверстия под крепёжные болты тормозного диска. Растачивание задних полуосей ВАЗ 2107 — работа для квалифицированного токаря
5. Усовершенствованные таким образом полуоси устанавливаются обратно на заднюю ось ВАЗ 2107. Сверху на них устанавливается тормозной диск и прикручивается парой крепёжных болтов так, как это показано на фотографиях выше. После закрепления дисков на них устанавливаются дисковые суппорты с колодками, задние колёса устанавливаются на штатные места и автомобиль опускается с домкратов.

Установка задних дисковых тормозов на классику

Признаки необходимости замены

Поменять тормозной барабан нужно при возникновении признаков деформации или растрескивания детали. Следующий повод для подмены – износ стен барабана. Чтоб проверить это, нужно добраться до рабочей поверхности детали и проверить внутренний поперечник. Последний в течении износа барабана возрастает. Очень допустимый внутренний поперечник – 251 мм. Если измерения дают большее значение, барабан нуждается в безотложной подмене. Для этой цели вам важно помнить, как снять тормозной барабан ВАЗ 2107. Значимый износ рабочей поверхности барабана также затрудняет его снятие со ступицы. Это происходит по причине возникновения бортика по краю внутренней поверхности барабана там. Тормозные колодки стачивают рабочую поверхность, в месте, где они не контактируют с барабаном, металл остается целым. С течением времени разница поперечников становится так большой, что в процессе снятия барабана бортик цепляется за тормозные колодки.

Насколько важным элементом в конструкции автомобиля является тормозной механизм, знает каждый водитель. Механизм этот сложный, и состоит из множества деталей, и одними из таковых деталей являются тормозные барабаны. Они устанавливаются на задние колеса, но в силу небольшой надежности, часто возникает вопрос о том, как снять тормозной барабан на ВАЗ 2107, чтобы произвести ремонт или замену механизма.

READ Замена заднего сальника коленвала UAZ Patriot

Полезные советы

Напоследок дадим несколько советов относительно замены барабанов:

• Сейчас часто предлагают эту деталь, выполненную из алюминия
  . На самом деле нет никакого практического смысла в такой замене;
• Когда у вас снят барабан, не нажимайте на педаль тормоза. Это приведет к повреждению рабочего цилиндра.

Как видите, особых правил и сложностей тут нет. Зная, как снять тормозной барабан на ВАЗ 2107, вы легко выполните эту работу, сэкономив на поездке в автосервис. При выполнении любых ремонтных действий всегда после их завершения проверяйте работоспособность тормозов, это нужно делать обязательно.

Бывает так, что автомобиль сильно дергается при торможении, точнее, появляются какие-то вибрации. При этом замена задних колодок для системы торможения автомобиля не помогает.

Данное явление происходит, потому что вышел из строя дисковый элемент, к которому прижимаются фрикционные колодки. Тогда сразу возникает вопрос, как снять тормозной барабан, ведь речь именно о нем.

Как снять тормозной барабан ваз

Прежде всего, попробуем разобраться, почему он выходит из строя. Основных причин немного:

• постоянные резкие торможения;
• долбления колесных дисков о бордюры;
• естественный износ;
• дорожно-транспортные происшествия.

Рассмотрим далее, как снять тормозной барабан, на примере нескольких моделей легковых машин.

Как снять прикипевший тормозной барабан ВАЗ 2106

Советы по снятию и установке тормозного барабана. ВАЗ Классика. Помощь каналу:.

Когда автомобиль поднимается и фиксируется, следующая последовательность операций:

• Снимите колесо с автомобиля.
• С помощью гаечного ключа или обычного ключа отвинтите направляющие штифты, которые служат креплением барабана к ступице колеса.
• Удалите барабан, равномерно, без искажений, вытащив его из ступицы и прокладок.

Примечание: если барабан не удаляется, вы можете использовать импровизированный стриппер с двумя болтами M8. Для этого вставьте их в отверстия на барабане и плавно перекрутите их. Опираясь на ступицу, они выталкивают барабан с сиденья. Это необходимо сделать осторожно, так как есть вероятность, что обод на внутренней поверхности барабана повредит тормозные колодки.

Снятие тормозного барабана

Перед снятием барабана необходимо вывесить автомобиль или заднее колесо, на котором требуется снять барабан, и обязательно опустить рычаг «ручника». Если работы производятся не на подъемнике, необходимо поставить башмаки под колеса, чтобы машина не покатилась и не упала с домкрата. В противном случае можно не только повредить домкрат, тормозной механизм или детали кузова автомобиля, но и получить серьезные травмы.

Когда автомобиль поднят и зафиксирован, дальнейшая последовательность операций такая:

1. Снять колесо с автомобиля.
2. При помощи накидного или обычного гаечного ключа выкрутить направляющие штифты, которые выполняют роль крепления барабана к ступице колеса.
3. Снять барабан, равномерно, без перекосов, стянув его со ступицы и колодок.

Примечание: если барабан не снимается, можно использовать импровизированный съемник из двух болтов М8. Для этого надо вставить их в отверстия на барабане и плавно вкручивать их. Упираясь в ступицу, они столкнут барабан с посадочного места. Делать это следует аккуратно, так как есть вероятность того, что бортик на внутренней поверхности барабана повредит тормозные колодки.

Особенности замены задних колодок

Вначале проведения работ следует отметить, что ручник необходимо изначально опустить в крайнее нижнее положение. Это позволит демонтировать тормозной барабан, и тем самым добраться до изношенных деталей. Начинать замену тормозных колодок ВАЗ 2107 необходимо с того, что снимается заднее колесо:

• За колесом располагается барабан, который также необходимо демонтировать. С этим проблем не возникает, поэтому движемся далее.
• После снятия барабана необходимо осмотреть изношенные колодки. Если толщина фрикционной накладки превышает 1,5 мм, то заменять изделия нет необходимости. Перед проведением дальнейших работ требуется очистить механизм от грязи и пыли. Для этого использовать можно щетку или тряпочку.
• Если изделия нуждаются в замене, то необходимо взять отвертку, после чего демонтировать первоначально верхнюю, затем нижнюю соединительные пружинки. Если отверткой демонтировать не получается, значит следует воспользоваться пассатижами. На фото ниже показана пружинки, которую следует демонтировать.
• Далее необходимо снять фиксаторы, которые состоят из стержня, шайбы и пружинки. Эти шайбы надо повернуть на 90 градусов, чтобы снять их через прорези. Вот как выглядят эти шайбы, которые держат колодки.
• Аналогичные процедуры проводятся и со второй колодкой.
• После снятия пружин и фиксаторов колодки самостоятельно извлекаются.
• Выпрямляется фиксирующий шплинт ручника. На фото ниже показано расположение фиксирующего шплинта. Теперь требуется расшплинтовать рычаг стояночного тормоза. Это можно сделать при помощи пассатижей. После этого снимается шайба, затем рычаг.
• В процессе демонтажа у вас возникнет вопрос, а что же делать с наконечником стояночного тормоза? Его нужно отсоединить от изделия, после чего оставить висеть.
• Все детали стояночного тормоза, которые были сняты со старого изделия, при необходимости рекомендуется поменять на новые.

Прочитайте, может пригодится: Проверка работоспособности и замена вакуумного усилителя

Задние тормозные колодки на ВАЗ 2107 следует устанавливать в порядке обратном снятию. Перед установкой нужно не забыть максимально свести поршеньки тормозного цилиндра. Несмотря на простую конструкцию, устанавливать их гораздо сложнее, нежели передние. Но проделав процедуру один раз, все последующие ремонты вам будет гораздо проще. Стоимость новых колодок составляет от 800 рублей за комплект, но важно при этом приобретать качественные изделия, а не китайский “ширпотреб”. От этого будет зависеть не только срок службы изделий, но и торможение автомобиля. На этом процедура замены окончена, если остались вопросы, обязательно их задавайте.

Замена задних тормозных колодок

Чтобы поменять задние тормозные колодки ВАЗ 2107, необходимо выполнить такие операции:

• Поддомкратить машину и снять заднее колесо.
• Выкрутить штифта, фиксирующих тормозной барабан.
• Снять тормозной барабан.

• Очистить поверхность фланца полуоси наждаком, что облегчить последующую установку барабана.
• Проверить состояние тормозного барабана и при необходимости заменить его.
• Осмотреть задние колодки на ВАЗ 2107. Если накладки на них тоньше 1,5 мм или имеют трещины, повреждения или сколы, колодки придется заменить.
• Очистить тормозной механизм от грязи при помощи чистой тряпки или металлической щетки.
• При помощи отвертки или пассатижей снять верхнюю пружину, стягивающую колодки.
• Провернуть чаши крепления задних колодок на 90 градусов и снять их со стержней крепления.
• Снять маленькие пружины, находящиеся под чашами крепления колодок.
• Снять стержни крепления колодок (это делать не обязательно, но операция облегчит снятие колодки).
• Последовательно снять сначала заднюю, потом переднюю тормозную колодку.
• Снять нижнюю пружину, скрепляющую колодки.
• Демонтировать распорную втулку тормозного механизма.
• Расшплинтовать палец на задней колодке при помощи пассатижей.
• Демонтировать рычаг, обеспечивающий работу стояночного тормоза, и палец с задней тормозной колодки.
• Установить палец и рычаг на новую колодку.
• Зашплинтовать палец.
• Установить на место снятые стержни крепления колодок.

• Проверить затяжку гаек крепления щитка тормоза (момент затяжки, рекомендованный производителем — 4,2-5,2 кгс*м).
• Удалить буртик, появившийся на тормозном барабане в результате выработки.

• Установить задние тормозные колодки и собрать тормозной механизм в последовательности, обратной разборке.
• Установить тормозной барабан и закрепить его штифтами.
• Несколько раз нажать на педаль тормоза, чтоб колодки разошлись и стали на место.
• Проверить уровень тормозной жидкости и при необходимости долить ее.
• Установить колесо и опустить машину с домкрата.

Прочитайте, может пригодится: Замена шаровых опор

Замена задних тормозных колодок на Ваз 2107

Замена задних колодок ВАЗ 2107 завершена.

После замены колодок необходимо отрегулировать стояночные тормоз. Лишь после этого задние тормоза ВАЗ 2107 можно считать пригодными к эксплуатации.

Теперь вы знаете как поменять колодки на ВАЗ 2107 и можете выполнить работу самостоятельно, не прибегая к услугам СТО.

Признаки необходимости замены

Замена тормоза необходима, когда есть признаки деформации или растрескивания детали. Другой причиной замены является износ стен барабана. Чтобы проверить это, вам нужно добраться до рабочей поверхности детали. Последнее увеличивается с изнашиванием барабана. Максимально допустимый внутренний диаметр составляет 251 мм. Если измерения важнее, необходимо немедленно заменить барабан. Для этого вам необходимо знать, как удалить тормозной барабан ВАЗ 2107. Значительный износ рабочей поверхности барабана и затрудняет его удаление со ступицы. Это связано с появлением обода вдоль края внутренней поверхности барабана. Тормозные колодки размалывают рабочую поверхность, а в месте, где они не контактируют с барабаном, металл остается неповрежденным. Со временем разница в диаметрах становится настолько большой, что когда барабан удаляется, обод цепляется за тормозные колодки.

Как заменить тормозной барабан на ВАЗ 2101-ВАЗ 2107

Замена барабана проводится на вывешенном автомобиле и при опущенном ручном тормозе, поэтому учтите это когда будете приступать к замене!

1) В самом начале операции, вам придётся снять нужно для вас колесо с автомобиля и оставить после этого автомобиль висеть в воздухе. (О том как снять колесо, см. в статье под названием: «Замена колёс на автомобиле»)

2) Затем возьмите в руки гаечный ключ или накидной (Без разницы, какой будет удобнее) и с помощью него выверните оба направляющих штифта которые крепят барабан к ступице, а после того как штифты будут вывернуты, потяните за барабан и тем самым снимите его с автомобиля.

Если барабан у вас не будет сниматься, тогда возьмите два болта М8 и заверните их в те отверстия в которые они подойдут, но заворачивайте оба болта равномерно, то есть наживите сперва оба болта и по не многу каждый подтягивайте и тем самым вы увидите как барабан начнёт сниматься с автомобиля!

3) После того как барабан будет снят, с помощью наждачной бумаги зачистите посадочную поверхность фланца полуоси как показано на рисунке ниже, от грязи и ржавчины.

Когда грязи на поверхности фланца полуоси не будет (Поверхность ещё для наглядности указана красной стрелкой на фото ниже), тогда при помощи графитной смазки или смазки ЛСЦ-1, смажьте эту самую поверхность фланца, а кроме неё ещё смажьте всё то место которым сам барабан устанавливается на фланец полуоси (Данное место ещё указана синей стрелкой)!

Новый барабан устанавливается на своё место в обратном порядке снятию, но при установке вам придётся проделать кой какую операцию, а именно сядьте в автомобиль и потянув за рукоятку откройте капот у него и после этого подойдите к подкапотному пространству, там разыщите бачок в котором находится тормозная жидкость (Указан стрелкой), после его нахождения посмотрите сбоку на него и тем самым вы узнаете сколько в нём находится тормозной жидкости, если она будет достигать отметки MAX, то в таком случае возьмите медицинский шприц или же резиновую грушу и с её помощью выкачайте немного жидкости из бачка, прото для того чтобы она не вылилась из него когда вы будете сводить тормозные колодки вместе.

Теперь насчёт сведения тормозных колодок вместе, во-первых возьмите в руки две монтажных лопатки и с их помощью проведите всю операцию по сведению колодок друг к другу, для этого обоими лопатками упритесь в отбортовку тормозного щита (Одно из двух мест куда нужно упереться в тормозном щиту указано на фото синей стрелкой) и используя лопатки как рычаг, сведите с их помощью как показано красными стрелками обе тормозные колодки друг к другу, до самого упора.

Если после вышеописанной инструкции у вас барабан так и не будет устанавливаться на своё место (То есть ему не дают тормозные колодки), тогда залезайте под днище автомобиля и там разыщите трос ручника (Перед тем как лезть под автомобиль, проверьте опущен ли у вас ручник или же нет, в том случае если опущен то делайте данную работу, а если он окажется поднят тогда опустите и снова попробуйте установить тормозной барабан на своё место) и после чего до упора ослабьте регулировочную гайку которая этот трос натягивает, более подробно о том как это сделать, читайте в статье: «Регулировка троса ручника» пункты 1-2 вам нужно будет изучить чтобы понять как ослабить регулировочную гайку!

Затем установите новый барабан на своё место и болтом или бородком отцентрируйте его чтобы он подходил по крепёжным отверстиям, это делается всё для того чтобы при заворачивание обоих направляющих штифтов которые крепят барабан, они закрутились а не упёрлись в ступицу.

Когда вся установка будет завершена, сядьте в автомобиль и нажмите несколько раз на педаль тормоза чтобы тормозные механизмы задних колёс начали у вас работать!

READ Как снять задние стойки ВАЗ 2110

Полезные советы

• Если фрикционные накладки изношены более чем на половину, то менять барабаны без замены задних тормозных колодок не стоит. Часто на фрикционных накладках образуются довольно глубокие борозды, и в целом может присутствовать неравномерный износ. Все это в процессе торможения передастся на новые барабаны, из-за чего впоследствии при замене колодок рабочую поверхность придется протачивать – иначе плотного контакта между трущимися парами просто не достичь.
• В процессе замены старайтесь не браться за рабочую поверхность барабанов, а если такое случилось, обезжирьте ее перед установкой.
• Если из-за разницы в толщине новые барабаны не будут садиться на старые фрикционные накладки, колодки придется сжать, вдавив тормозной цилиндр и вручную уменьшив вылет штока механизма самоподвода колодок.

На некоторых автомобилях разборка и замена элементов задних тормозных механизмов предполагает снятие ступичного подшипника. Чтобы не испортить подшипник, рекомендуем посмотреть видео, на котором показан процесс замены тормозных барабанов на Daewoo Matiz.

Установка тормозного барабана

Перед установкой нового тормозного барабана нужно наждаком очистить посадочную поверхность на фланце от ржавчины и грязищи. Потом смазать ее, дополнительно новый барабан в месте контакта с фланцем, графитовой высокотемпературной смазкой. Это облегчит следующую разборку узла

Дальше следует проверить уровень тормозной воды в бачках, в случае он добивается наибольшей отметки, откачать часть с использованием шприца. Существует, что при сведении тормозных колодок поршни тормозных цилиндров утапливаются и тормозная жидкость может выдавиться через верх бачка.

Колодки сводятся с помощью монтировок, применяемых как рычагов. Для этой цели их концы упираются в бортик щитка, а сами монтировки сводятся, сжимая колодки по полной программе.

Примечание: если после того как колодки сведены, они мешают стать новому барабану на место, необходимо отпустить трос ручного тормоза. Для этого необходимо открутить регулировочную гайку, находящуюся под днищем автомобиля.

Когда тормозной барабан

станет в район, его следует отцентрировать так, чтобы отверстия в его корпусе совпали с крепежными отверстиями на фланце. Если нашему клиенту остается изготовлено верно, направляющие штифты изготавливаются вкручиваться в ступице, а не упираться туда.

После установки барабана следует сесть в автомобиль и пару раз надавить и отпустить педаль тормоза, чтобы вынудить работать тормозной механизм. После чего непременно нужно проверить уровень тормозной воды в бачках и долить ее по мере надобности. Придется также отрегулировать натяжение троса ручника, когда его не приходилось отпускать в свое время установки барабана. Внутренний поперечник рабочей поверхности нового барабана меньше, чем у старенького, потому при неотрегулированном «ручнике» колодки бывают вариации тереться о барабан в свое время движения, что скорее всего вызовет их ранний поломка. В худшем случае трение вызывает сильный нагрев тормозного механизма и закипание тормозной воды, что приведет к отказу тормозной позволяющей вести бухгалтерский учет (софт).

как снять барабан, тормозной барабан 2107

Для начала разберем более жесткий метод.

Домкратом поднимается сторона, с колеса которой необходимо демонтировать тормозной цилиндр. Другие колеса фиксируются. Далее устраняются шпильки, колесо снимается. Под мост автомобиля устанавливается пенек, чтобы положение сохранялось непоколебимым.

Проведя подготовительные мероприятия, садимся за руль, поворачиваем ключ зажигания, устанавливаем третью передачу и смотрим на тахометр.

При достижении 3 тыс. оборотов, педаль тормоза зажимается.

Срыв барабана возможен сразу же, но если этого не произошло, пробуем, пока не добьемся должного результата.

У метода свои минусы, одним из которых является риск нанесения травмы.

В связи с этим не желательно нахождение посторонних лиц в зоне поражения. Но таким способом не стоит пользоваться, заведомо зная, что барабан в неисправном состоянии.

Как снять тормозной барабан (вариант №1)

И так имеем ситуацию, когда тормозной барабан свободно прокручивается, но снять его не получается. Для начала необходимо полностью отпустить рычаг ручного тормоза. Теперь с помощью деревянного бруска (ни в коем случаи не металлическим, иначе край барабана может отколоться) простукивая края барабана с внутренней стороны, одновременно проворачивая, пробуем понемногу снимать. Обратите внимание, что данную операцию необходимо проводить, когда автомобиль стоит на яме.

Как снять тормозной барабан (вариант№1).

Как снять тормозной барабан (вариант №2)

Использовать данный способ снятия тормозного барабана следует в том случае, если он прикипел к полуоси

На домкрате вывешиваем колесо барабан которого необходимо снять, под остальные колеса кладем башмаки (противооткаты), снимаем колесо и направляющие шпильки, под мост подкладываем тюльку опускаем машину чтоб плотно села на тюльку. Заводим машину включаем 3 передачу и немного раскрутив (примерно 3000 — 4000 оборотов) вывешенное колесо и резко бьем по тормозам, итак барабан сорван с места. Снова на 3 передаче разгазовываем до упора секунд 10 — 20, глушим идем проверяем, снимаем барабан если же он не слез тогда идем и еще газуем.

2# Снятие тормозного барабана 2107, 3-я передача

Как снять задние тормозные барабаны

• Очистите посадочное место на ступице. Наличие плотного слоя коррозии в этом месте будет мешать барабану сойти с оси. Для очистки можно использовать металлическую щетку, острую шлицевую отвертку. Обильное смачивание жидкими ключами наподобие WD-40, тормозной жидкостью, облегчит снятие, но для работы составам необходимо как минимум 40-60 мин.
• Аккуратно обстучите прикипевшую деталь молотком. Если в тормозной системе применяется алюминиевый тормозной барабан, удары нужно осуществлять через небольшую деревянную подкладку. Тормозные изделия из алюминия довольно хрупкие, тогда как чугунные детали повредить будет намного сложнее. Удары необходимо наносить с тыльной стороны либо вблизи привалочной плоскости, равномерно распределяя точки приложения усилия. Как только вам удалось сорвать прикипевший барабан, для полного снятия удары нужно наносить крест-накрест.
• Нагрейте посадочное место техническим феном. Метод снятия подойдет для автомобилей с алюминиевыми барабанами. Поскольку коэффициент температурного расширения алюминия больше за коэффициент теплового расширения металла, из которого изготовлено посадочное место на ступице, нагрев значительно облегчит процесс снятия.

Надеемся, представленные советы в полной мере отвечают на вопрос: «как снять задние барабаны», и значительно облегчат процесс замены своими руками.

Как снять тормозной барабан (вариант №3)

Существует еще один способ снятия тормозного барабана в ситуации, если он прикипел к полуоси. Первым делом необходимо с помощью ножа или отвертки тщательно очистить от ржавчины и грязи кромку внутреннего отверстия барабана, после чего обильно смочить проникающей жидкостью, например VD-40. Спустя 30 минут можно приступать к демонтажу. На автомобилях ваз тормозной барабан имеет два отверстия для направляющих, которые не содержат резьбы, а два отверстия, технологические, в которые можно вкрутить винт подходящего размера и таким образом использовать их как съемник. Надеюсь, суть вам понятна. Для наглядного примера и все тонкости снятия тормозного барабана на автомобилях ВАЗ в представленном видео.

Как снять тормозной барабан ВАЗ. Видео

Как снять тормозной барабан.(способ№2)

Инструкция по самостоятельной замене

Устройство и принцип работы барабанных тормозов на большинстве автомобилей практически идентичны. Поэтому составленное описание и продемонстрированная на видео процедура замены на ВАЗ классической модели дают полное представление о горизонте работ.

• Поднимите сторону замены домкратом, предварительно установив противооткатные упоры и ослабив колесные болты. Зафиксируйте автомобиль на упорах.
• Снимите колесо.
• Демонтируйте тормозной барабан. Как снять изношенную деталь, мы рассказали и показали на видео, поэтому с этим проблем возникнуть не должно.
• Осмотрите тормозной цилиндр на предмет подтеков, целостности манжет.
• Очистите и смажьте привалочную плоскость на ступице графитовой либо медной смазкой, после чего установите новый тормозной барабан.
• Произведите регулировку ручного тормоза.

Как снять тормозной барабан ВАЗ

Sources:
