Что такое автохолд в машине?

Во некоторых моделям автомобилей Volkswagen (Tiguan, Touareg, Golf, Passat седан, Passat Variant) электромеханический стояночный тормоз с функцией AUTO HOLD является стандартным оборудованием.

Преимущества использования

• Больше безопасности и комфорта предоставляют функциональное расширения электромеханического стояночного тормоза: «динамический ассистент трогания», «динамическая функция аварийного торможения» и функция «AUTO HOLD».
• Предотвращается непроизвольный откат.
• Оптимальная точка включения тормоза по сравнению с механическим ручным тормозом.
• Экономия пространства внутри салона, больше свободного места в области центральной консоли (например, для подстаканников).

Принцип действия

Электромеханический стояночный тормоз Volkswagen заменяет обычный ручной тормоз на кнопку в центральной консоли. Традиционный рычаг ручного тормоза отсутствует.

С помощью двух электродвигателей, электромеханический стояночный тормоз включает задние дисковые тормоза.

Данная система устроена таким образом, что при пропадании напряжения в бортовой сети припаркованный автомобиль продолжает надёжно удерживаться.

При срабатывании стояночного тормоза контрольные лампы в комбинации приборов и в клавише загораются; звук от срабатывания тормоза свидетельствует о его включении.

Режимы работы

• статический режим: скорость автомобиля ниже 7 км/ч;
• динамическое торможение: скорость автомобиля превышает 7 км/ч;

Динамический ассистент трогания

Обеспечивает плавное трогание автомобиля без отката назад при включённом электромеханическом тормозе даже на подъёме.

Данная функция доступна, если:

• дверь водителя закрыта;
• ремень безопасности пристёгнут;
• двигатель работает.

Автомобиль не должен удерживаться педалью тормоза (например, при остановке перед светофором), если электромеханический стояночный тормоз активирован.

Сразу после нажатия на педаль акселератора стояночный тормоз автоматически выключается, и автомобиль трогается.

Если водитель не пристёгнут, стояночный тормоз можно выключить только вручную, одновременно нажав на педаль тормоза.

Динамиическая функция автоматического торможения

При отказе или блокировке педали тормоза, автомобиль можно эффективно затормозить с помощью динамической функции аварийного торможения.

Оттяните и удерживайте клавишу стояночного тормоза, и автомобиль будет тормозиться с замедлением около 6 м/с (что составляет около 60% от максимального торможения).

При этом раздаётся звуковой предупредительный сигнал и включаются стоп-сигналы.

Функция аварийного торможения реализуется при скорости автомобиля свыше 7 км/ч посредством поднятия гидравлического давления в тормозной системе. Процесс торможения, при необходимости, поддерживается со стороны функции ABS/ESP. Благодаря этому при торможении поддерживается устойчивость автомобиля.

При отпускании клавиши на скорости выше 7 км/ч или при нажатии на педаль акселератора функция аварийного торможения выключается. После остановки автомобиля стояночный тормоз необходимо выключать, как описано для случае парковки.

При скорости ниже 7 км/ч стояночный тормоз работает в стандартном электромеханическом режиме.

Электронный стояночный тормоз установлен на автомобилях:

Golf хэтчбек, Golf Sportsvan, Golf Variant, Sharan, Touareg, Tiguan, Touran, Passat седан, Passat Variant, Volkswagen CC.

Принцип работы AutoHold Audi A4 B8

Рекомендации по эксплуатации

Комплектующие тормозной системы

Если вы хотите, чтобы EPB с функцией AutoHold служили долго и безотказно, не провоцируя никаких проблем и дорогостоящих неисправностей, нужно соблюдать несколько простых правил.

• Если вам нужно тронуться с места, когда автоматическое удержание находится в активном состоянии, требуется нажать педаль газа. Только делайте это предельно аккуратно и максимально плавно. Не нужно дёргаться и резко повышать обороты двигателя;
• Когда вы находитесь в движении на спуске, переключаетесь на заднюю передачу или паркуетесь, режим AutoHold лучше выключить;
• Заметив, что система работает неправильно или не включается, следует сразу отправиться в сервисный центр на диагностику. Не стоит пытаться устранить неисправность своими силами;
• Не злоупотребляйте режимом автоудержания, когда это не нужно. Также старайтесь на долгое время не оставлять машину с активным AutoHold. Режим расходует заряд АКБ. И если батарея полностью сядет, снять с ручника будет проблематично;
• Доверяйте исключительно высококвалифицированным специалистам, которые располагают всем необходимым оборудованием для работы с такими системами;
• Если проводятся работы по сервисному обслуживанию, не забывайте переводить электронику в соответствующий сервисный режим.

Электромеханические системы, дополненные функцией AutoHold, являются современным решением для автотранспортных средств. Всё активнее производители переходят на такие виды стояночного тормоза, отказываясь от классических ручников с механическим приводом и рычагом управления.

Здесь есть свои сильные и слабые стороны. Но объективно преимущества превосходят во многом условные недостатки. Особенно при правильной эксплуатации системы и при условии соблюдения основных условий применения.

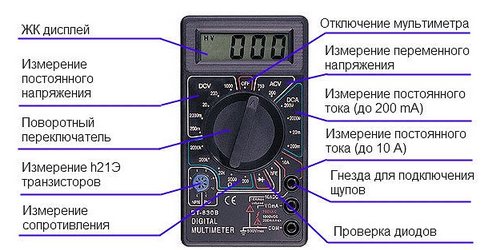

Зачем кнопка hold в мультиметре и для чего она нужна?

Запуск двигателя с кнопки: схема и особенности самостоятельной установки
Кнопка Data hold, которая имеется у мультиметра одними считается бесполезной, другие, наоборот, пользуются ей часто. Означает она удержание данных. Если нажать на кнопку hold, то данные, отображаемые на дисплее зафиксируются и будут отображаться постоянно. При повторном нажатии мультиметр вновь вернется в рабочий режим.

Функция эта бывает полезна, когда у Вас к примеру ситуация когда вы пользуйтесь поочередно двумя приборами. Вы провели какое-то эталонное измерение, вывели его на экран, а другим прибором продолжаете измерять, постоянно сверяясь с эталоном. Эта кнопка есть не на всех моделях, предназначена она для удобства.

Измерение постоянного и переменного тока мультиметром так же является его основной функцией, как и измерение сопротивления. Часто на приборе можно встретить такие обозначения: V и V

— постоянное и переменное напряжение соответственно. На некоторых приборах постоянное напряжение обозначается DCV, а переменное АСV.

Опять же измерять ток удобнее в автоматическом режиме, когда прибор сам определяет сколько вольт, но эта функция есть в моделях подороже. В простых моделях постоянное и переменное напряжение при измерениях нужно измерять переключателем в зависимости от измеряемого диапазона. Об этом читайте подробно ниже.

Преимущества и недостатки

Соленойд акпп-устройство, назначение

Электромеханическая тормозная система, оснащённая дополнительным функционалом в виде режима AutoHold, может похвастаться широким перечнем преимуществ. Но также тут есть некоторые недостатки, о которых следует знать.

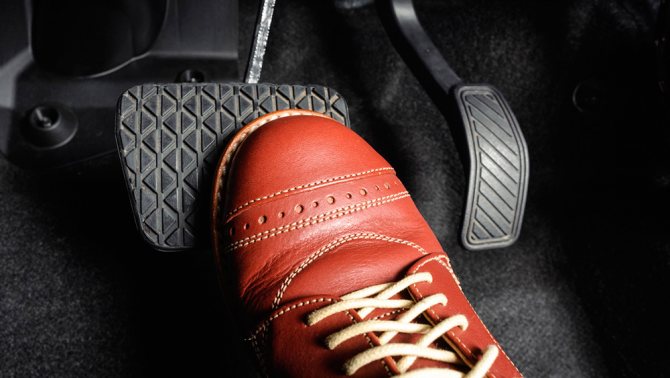

Не выжимаем педаль тормоза

Начнём с положительных качеств. К ним относятся следующие моменты:

• Система удержания снижает уровень нагрузки с водителя, которому приходится меньше работать педалью тормоза. Это особенно хорошо заметно, когда автомобиль постоянно эксплуатируется в городских условиях, где существует проблема пробок, постоянных светофоров и необходимости часто останавливаться, разгоняться и снова тормозить. Фактически автохолд исключает необходимость постоянно выжимать педаль тормоза и держать её в таком положении;
• Автоматическое удержание очень помогает при остановках и старте на участках дороги с уклонами. Дополнительный функционал тормозной электромеханической системы не позволяет скатываться назад и вперёд;
• За счёт управляющего блока система автоматически держит машину на месте. При этом не имеет никакого значения, по какой именно причине автотранспортное средство остановилось;
• Дополнительная безопасность. Это проявляется в виде реализованных обязательных условий включения режима удержания. Ведь это происходит только тогда, когда дверь водителя открылась, ремень отстёгнут и двигатель выключен;
• Простое и удобное включение. Кнопка обычно располагается в доступной зоне;
• Превосходная альтернатива для большого, массивного и не всегда удобного стандартного ручного тормоза;
• Электротормоз не требует регулировки при эксплуатации в нормальных условиях;
• Снятие автоудержания происходит автоматически, тем самым исключаются ситуации, когда водитель забыл снять машину с ручного тормоза.

Но чтобы объективно оценить систему автоматического удержания, стоит посмотреть и на обратную сторону этого режима.

Вообще автолюбители выделяют 3 главных недостатка в электромеханических тормозах с AutoHold.

1. Водитель не может самостоятельно контролировать степень усилия для тормоза. Это одна из проблем электромеханического тормоза, которая отсутствует в стандартном механическом ручнике.
2. В случае полной разрядки аккумуляторной батареи водитель не сможет снять автомобиль с режима ручного тормоза. Для начала придётся восполнить заряд АКБ, и только потом получится отключить систему.
3. Стоимость. Наличие электромеханического тормоза в сочетании с автоматическим удержанием влияет на цену автомобиля. Машина становится дороже. Причём не только в плане покупки, но и в вопросе обслуживания, ремонта. Если система выйдет из строя, починить её будет заметно дороже, чем восстановить работоспособность обычного ручника.

Покупать такую машину или нет, каждый автомобилист должен решать сам. Несмотря на некоторые недостатки, которые становятся условными при соблюдении элементарных правил эксплуатации автомобиля, AutoHold и вся система электромеханического тормоза имеет больше весомых преимуществ, нежели слабых сторон. Потому постепенно всё большее количество машин получает такие возможности, и автопроизводители отказываются от классического ручного тормоза механического типа с тросами и рычагом управления.

Меры предосторожности

Если предполагается тронуться с места при активном автоматическом удержании (нажать педаль газа), нужно выжимать педаль аккуратно, постепенно наращивая обороты, чтобы трогание было плавным, без рывков. Также желательно отключать этот режим, двигаясь на спуске, при движении назад и парковке.

Если обнаружена неисправность, или система работает ненадлежащим образом, следует обратиться в авторизованный сервис-центр, чтобы там провели соответствующую диагностику и ремонт сложного электронного блока.

Не следует держать оборудованный этой системой автомобиль на включенном стояночном тормозе слишком долго. Блоком расходуется заряд аккумулятора, и при полном его исчерпании автомобиль с «ручника» просто так будет не снять.

Когда проводятся сервисно-ремонтные работы, электроника машины должна быть переведена в режим сервисного обслуживания. Если этого не сделать, тормоз способен сработать в процессе работ, что, в свою очередь, приведет к повреждению транспортного средства и травмам людей. Все сервисные операции, включая замену колодок, следует проводить на специально предназначенном для этого оборудовании.

Начинающие автолюбители, не понимая назначения кнопки HOLD, предпочитают не включать особый режим работы «автомата». Нюансы использования возможностей кнопки многие водители толкуют по-своему, вызывая споры на автомобильных форумах.

Виды коробки-автомат

Назначение и принцип работы основных датчиков акпп

Автовладельцы традиционно называют коробкой всю трансмиссию автомобиля. С технической точки зрения, коробкой переключения передач считается только та часть агрегата, в которой располагается ряд планетарных шестерен, обеспечивающих переключение передач.

Автоматической трансмиссией можно считать любое устройство, переключающее передачи без участия водителя, но традиционно название «коробка-автомат» закрепилось за гидромеханической конструкцией. Условно к автоматам можно отнести также вариатор и роботизированную коробку.

Традиционная АКПП

Традиционная АКПП включает: гидротрансформатор, механическую коробку переключения передач и систему управления. И является, по сути, гидромеханической трансмиссией. Гидротрансформатор в коробке-автомат выполняет роль сцепления, т. е. обеспечивает плавную подачу и регулировку крутящего момента от двигателя к коробке передач. Все его детали заключены в корпус, в котором они находятся в специальной масляной жидкости – ATF.

При запуске двигателя начинает вращаться коленчатый вал, запускается движение насосного колеса гидротрансформатора. Оно перемещает рабочую жидкость ATF на турбинное колесо, которое начинает вращаться и передает крутящий момент на планетарные редукторы. Максимальную величину крутящего момента гидротрансформатор развивает на минимальной скорости.

По мере дальнейшего увеличения скорости вращение насосного и турбинного колеса выравниваются, происходит блокировка гидротрансформатора, и крутящий момент передается с двигателя на механическую коробку передач напрямую. Таким образом, при нажатии на педаль газа и увеличении скорости и наоборот — передачи переключаются автоматически.

Тип-троник

Конструкция тип-троник – это разновидность коробки-автомат, имеющая режим ручного управления. Водитель может выбирать передачи вручную во время движения путем перемещения рычага в направлениях «+» и «-». Строение такой коробки от традиционной принципиально не отличается, изменены только автоматика управления и рычаг переключения передач.

Управление автомобилем с коробкой тип-троник может выполняться в двух режимах: полного автомата и ручного управления. Ручной режим имитирует управление механической КПП спортивного автомобиля, но при этом не требует от водителя таких же серьезных навыков и квалификации, как от профессиональных спортсменов в режиме автогонок.

Роботизированная коробка

Эту трансмиссию можно условно отнести к автоматам, так как, по сути, она является механической коробкой, но с электронным управлением. Переключение передач и включение сцепления контролируются автоматикой. Водитель и условия движения обеспечивают вхождение информации, а работа самой коробки запускается электронным блоком, в который заложен определенный алгоритм управления.

В систему электронного управления входят датчики, которые воспринимают информацию о частоте вращения, положении рычага селектора, уровне и давлении масла. Они передают информацию в блок управления, который анализирует их и выбирает соответствующий алгоритм работы.

Роботизированная коробка может работать в двух режимах: полный автомат и полуавтоматический. Полуавтоматический режим позволяет водителю выбирать режим с помощью рычага вручную. Эта функция аналогична тип-тронику в АКПП. В некоторых источниках роботизированную коробку называют секвентальной КПП.

Вариатор

Вариаторная трансмиссия имеет общепринятое сокращение CVT, которое в полном виде в переводе означает «постоянно изменяющаяся трансмиссия». В вариаторе отсутствуют фиксированные передачи и переключение между ними. В процессе работы вариатор постоянно плавно меняет передаточное число по мере изменения скорости автомобиля, поэтому эта конструкция очень условно относится к коробкам переключения передач.

Конструкция вариаторной трансмиссии состоит из двух шкивов и натянутого между ними клиновидного ремня. Шкивы состоят из двух конусов, обращенных узкой частью друг к другу. Изменение передаточного числа происходит за счет плавного скольжения ремня по меньшему или большему радиусу шкива, поэтому при движении крутящий момент изменяется непрерывно и отсутствуют рывки.

Вариатор обеспечивает комфортное вождение, максимальную эффективность использования мощности двигателя и экономию топлива. Однако ввиду высокой сложности конструкции ремонт вариаторной коробки обходится очень дорого.

Варианты (v2)

• dual purpose – двойная цель
• dual exhaust pipes – двойные выхлопные трубы
• have dual nationality – иметь двойное гражданство
• dual degree program – двойной диплом
• serve a dual function – выполнять двойную функцию
• dual problem – двойственная задача
• play a dual role – играть двоякую роль
• dual task – двуединая задача

• dual number – дуальное число

Технические особенности кнопки HOLD

Назначение кнопки понятно из перевода названия функции на русский (с английского HOLD переводится как «фиксация», «удержание»). Функция ограничивает диапазон скоростей, задействованных автоматической трансмиссией в сложных условиях. Подобные режимы работы АКПП у импортных марок могут обозначаться «звездочкой», «снежинкой».

Конструкционно включение режима подает команду электронному блоку управления автоматической трансмиссией на ограничение включения низших или высших скоростей. Основная функция режима, трогание с места на второй скорости (исключив первую), предназначена для исключения пробуксовок при мягком старте на скользких покрытиях.

Нюансы использования особого режима работы АКПП

Кнопка особого режима работы АКПП у различных моделей расположена на селекторе передач, рядом с ним, на . Нажатие кнопки сопровождается высвечиванием такой же надписи на экране компьютера (индикаторе режимов АКПП, циферблате спидометра).

Чтобы правильно пользоваться особым режимом, нужно внимательно прочитать мануал вашего автомобиля. Опытные водители используют кнопку «Холд» в различных ситуациях. Трогание с места на второй передаче применяется зимой на снежном, ледовом покрытии. После переключения на третью передачу коробка не переходит на более высокие скорости. Свойство кнопки включать режим фиксации во время движения используют:

• при подъеме вверх на скользких косогорах;
• при торможении двигателем на спусках;
• при обгонах;
• в пробках.

Стандартное обозначение режимов движения у европейских и японских моделей предусматривает комбинации основных режимов с кнопкой HOLD. Комбинацию S+HOLD применяют на затяжных спусках для торможения двигателем, режим работает на второй передаче. Режим D+HOLD используют при движении в пробках, медленной езде в плотном трафике.

Расход бензина при использовании кнопки HOLD увеличивается, поэтому инструкции рекомендуют отключать функцию при обычном движении (кроме зимнего использования). У дорогих моделей предусмотрено автоматическое отключение функции.

Режим hold еще называют «зимним», но и в летнее время от него есть польза. Итак, давайте подробнее разберемся в тонкостях работы кнопки «hold».

Устройство модуля

Общее строение

Электромеханический тормоз ставится, как правило, на заднюю ось. Он включает:

• тормозной механизм;
• привод тормоза;
• электронный блок управления и контролирующую систему.

Тормозной механизм задействуется штатный для конкретного автомобиля. Некоторые конструктивные модификации вносятся в рабочие цилиндры, и на суппорте монтируется электромеханический привод.

Колесный механизм стояночного электромеханического тормоза можно изобразить схематически таким образом:

Цифрой 1 обозначен поршень, 2 – электрический мотор, под номером 3 на рисунке показан приводной ремень, и 4 – обозначен редуктор.

Устройство редуктора:

Обозначения:

• номер 1 – ведомая шестерня узла;
• номер 2 – выходной вал устройства;
• цифра 3 – обозначает ступицу шкива;
• номер 4 – сам шкив;
• номер 5 – схематическое отображение зацепления зубьев качающейся и ведомой шестеренок.

Качающаяся шестеренка – важный конструктивный элемент. Она монтируется на ступице под некоторым углом. Это обеспечивает ей возможность качаться, а от полного поворота в отношении корпуса шестерню предохраняет два специальных поводка. Когда происходит движение, два зубца этой шестеренки зацепляется с ведомой, при этом, за счет разницы в количестве зубьев, зацепление не полное. Оборот шкива смещает ведомую шестеренку лишь на один зуб.

Ременно-зубчатая передача соединяет мотор с редуктором. Последний многократно снижает скорость, с которой вращается выходной вал, что дает системе возможность развить нужное усилие для функционирования тормоза.

Следующий важный элемент – поршень со специальной винтовой парой, состоящий из собственно поршня тормозного цилиндра (1), нажимной гайки (2) и шпинделя (3):

Вращение ведомой шестеренки преобразуется в поступательный ход штока за счет винтовой пары. Шток оказывает давление на поршень, который перемещает колодки к колесному диску. Создаваемое усилие давления определяется ЭБУ электромеханического автомобильного тормоза, ориентирующимся на показания значения потребляемого системой электрического тока. Двигатель привода отключится, когда значение тока достигнет запрограммированного.

Если машину снять с выставленного ранее «ручника», мотор станет вращаться в обратном направлении и отведет шток, убирая тормозное усилие.

суббота, 1 ноября 2008 г.

Кнопка HOLD на ручке АКПП

Многие владельцы автомобиля Mazda Demio наверняка знают, что на ручке коробки передач есть такая кнопка — HOLD, но не все знают её предназначение. Она находится прямо под большой кнопкой блокирования ручки коробки передач ( см. стрелку на рисунке). Так вот, кнопка HOLD переключает работу АКПП при режимах в следующем порядке: Режим D — (D+HOLD) — перелючения 2 — 3 передача Режим S — (S+HOLD) — только 2 передача Режим L — (L+HOLD) — только 1 передача.

Cуществует также органичение на скорость движения при нажатой кнопке HOLD: В режиме S — не более 95 км/ч В режиме L — не более 40 км/ч, Режим HOLD может не включаться из-за превышений ограничения скорости, даже если Вы перевели режим работы автомата в S или L.

При нажатой кнопке HOLD и режиме коробки D трогание с места осуществляется со второй предачи, игнорируя первую. Дальнейшие переключения передач коробка осуществляет только до третьей, четвертая передача не включается.

В режиме S+HOLD можно двигаться по затяжному спуску — при этом, будет работать только вторая передача, что приведет к торможению двигателем и, следовательно, машина разгоняться на склоне не будет.

Для чего это нужно ?

На зимней дороге в условии гололеда рекомендуется включать режим D+HOLD — машина будет трогаться без прокручивания колес со второй передачи как бы внатяг. Очень удобно. далее, при наборе оборотов, коробка переключится на третью передачу.

Также эту функцию можно использовать стоя в пробках, тогда машина будет трогаться с места со второй передачи и не будет дергаться при переключении с первой на вторую при медленной езде в плотном потоке. Очень много пользователей пишут про это дерганье при переключении с первой на вторую — говорят что так технически устроена АКПП Мазды и ничего с этим не сделаешь. И еще совет: на забывайте выключать этот режим, когда пробка благополучно осталась позади и вы набрали нормальную скорость. Это приведет к тому, что АКПП не будет переключаться на четвертую передачу и, как следствие, приведет к повышенному расходу топлива.

Еще одна ситация — где удобно использовать кнопку HOLD. Двигаясь на трассе со скоростью 90-100 км/ч или больше необходимо быстро обогнать попутно движущуюся машину. Включаете поворотник — затем нажимаете кнопочку HOLD — и коробка переключается на пониженную ( третью ) передачу, так называемый кик-даун. Обороты двигателя резко возрастают и тяга заметно увеличивается. После обгона выключите режим HOLD и машина снова переключится на четвертую передачу, можно дальше с комфортом продолжать движение
