Печка в автомобиле ВАЗ 2108, как и во всех других авто, служит для обогрева салона, путем преобразования холодного воздуха, полученного с улицы, в теплый. В отличии от предыдущей классики, у которой выход воздуха из радиатора проводился только через панель, у восьмой модели ВАЗ, печка имела аж восемь выходов.

Что такое вентилятор печки

Автомобильный отопитель, который в народе называют печкой, предназначен для выполнения простой и одновременно важной функции — обогрева салона. Кроме этого, устройство помогает устранять запотевание стёкол в холодную и сырую погоду. При нормальной работе системы отопления в салоне «девятки» должна поддерживаться температура +20 ˚С при тех же показателях за бортом, но только со знаком минус. В ногах при максимальном режиме обогрева значение должно поддерживаться на уровне +25 ˚С. Одним из важных узлов печки, помимо радиатора, является вентилятор. Назначение этого устройства, его неисправности и ремонт следует рассмотреть более детально.

Назначение устройства

Назначение моторчика заключается в повышении эффективности системы отопления и циркуляции воздуха в салоне автомобиля. Его работа основывается на заборе воздуха снаружи и его последующей подаче в салон через радиатор. В результате прохождения воздушного потока через теплообменник воздух в салон попадает уже прогретым.

Схема работы отопителя: а — ВАЗ 2108; б — ВАЗ -2108–01: 1- рабочее колесо вентилятора; 2 — воздуховод обогрева ветрового стекла; 3 — заслонка обогрева ветрового стекла; 4 — заслонка обогрева ног водителя; 5 — заслонка центрального сопла; 6 — центральное сопло; 7- радиатор; 8 — заслонка управления отопителем; 9 — окно обогрева ног водителя; 10 — воздуховод внутренней вентиляции

Где расположен моторчик на ВАЗ 2108/09

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом, что кардинально отличается от конструкции отопителя классических «Жигулей», у которых вентилятор установлен в салоне. Узел представляет собой электродвигатель с насаженной на него крыльчаткой, посредством которой воздух нагнетается в салон.

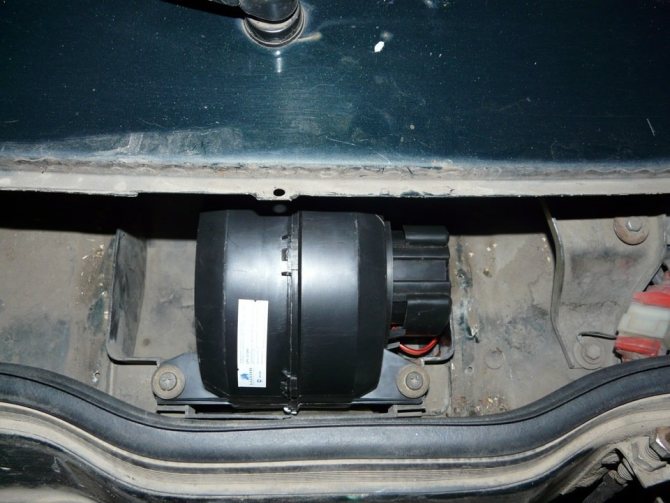

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом

Схема подключения

Для облегчения поиска возможных неисправностей с вентилятором иногда может требоваться схема монтажа, основными составляющими которой являются:

• монтажный блок предохранителей;
• замок зажигания;
• дополнительный резистор;
• электродвигатель вентилятора;
• переключатель режимов работы.

Схема подключения моторчика печки состоит из монтажного блока предохранителей, замка зажигания, дополнительного резистора, электродвигателя вентилятора, переключателя режимов работы

Регулировка заслонок печки Ваз 21099 2108 2109

Замена радиатора печки ваз 2108, 2109, 21099.

Демонтаж радиатора печки на ВАЗ 2110 – 2112

Для снятия радиатора понадобятся такие же инструменты, как описано в предыдущем разделе. Во время подготовительных действий отключите аккумулятор и слейте охлаждающую жидкость (технология такая же, как описано выше), затем снимите жабо и дворники. Эти операции подробно описаны в статье ремонт трапеции дворников на ВАЗ 2110. Радиатор расположен сразу же за вакуумным усилителем тормозов (ВУТ). Чтобы добраться до него, необходимо снять ВУТ. Для этого открутите две гайки крепления главного тормозного цилиндра (ГТЦ) от ВУТ и отодвиньте цилиндр в сторону. Затем из салона (возможно, потребуется снять водительское сиденье) открутите 4 гайки крепления педали тормоза и вытащите ВУТ в сборе с педалью через капот. Доступ к радиатору печки открыт, он находится слева от места, где стоял ВУТ. Опознать его можно по подходящим к нему резиновым шлангам. Открутите хомуты и снимите шланги. Затем выкрутите три самореза крепления и потянув радиатор вправо, вытащите его из печки.

Как разобрать двигатель печки ваз 2108 09 13 14 и т.д.

Вентилятор отопителя ВАЗ 2108/2109

Поломки моторчика печки хоть и не так часто, но всё же возникают. При выходе из строя этого узла качество обогрева в значительной степени снижается. В зависимости от характера неполадки возможно появление постороннего шума, который отвлекает внимание водителя. В сложившейся ситуации требуется ремонт либо замена устройства, для чего его нужно демонтировать с автомобиля.

Причины выхода из строя

Существует несколько наиболее распространённых причин, которые приводят к проблемам с вентилятором.

Предохранитель

Одной из вероятных причин, приводящих к нарушению работоспособности моторчика, может быть неполадка предохранителя. Элемент располагается в монтажном блоке, установленном в подкапотном пространстве перед лобовым стеклом с левой стороны. С проверки этой детали и стоит начинать поиск неисправности. Предохранитель имеет маркировку F7 и номинал 30 А.

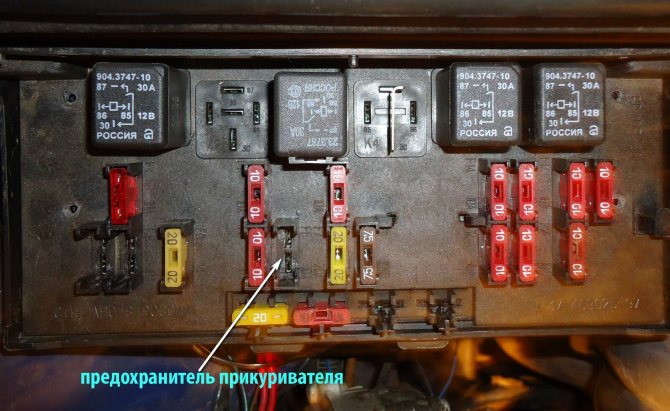

Предохранитель печки расположен в монтажном блоке под маркировкой F7 и имеет номинал 30 А

Плохой контакт

Со временем контакты могут окислиться. Проверку выполнить несложно, для этого достаточно пошевелить колодку со жгутами. Если в процессе диагностики вентилятор заработал, то причина обнаружена. Устранить неисправность можно путём зачистки проблемного контакта в монтажном блоке.

Контакт при окислении, как правило, покрывается зелёным или белым налётом.

Резистор

Функционирование электродвигателя может быть нарушено из-за неполадок добавочного резистора. На максимальных оборотах моторчик подключается к цепи питания напрямую, а на первых двух скоростях — через резистор. Если возникли проблемы именно с этим элементом, то электродвигатель будет работать только в максимальном режиме. Для замены детали, расположенной на корпусе печки с левой стороны, достаточно отвернуть крепёж и установить новый резистор.

Внутренне устройство и принцип работы

Система отопления, установленная на ВАЗ-2109, имеет свои отличия и особенности относительно других автомобилей линейки АвтоВАЗа.

Отопитель состоит из пары пластмассовых кожухов (справа и слева), которые соединены между собой по всему периметру скобками-фиксаторами. В пазы кожухов закладывают особый жгутик, чтобы его хорошо уплотнить. Вентилятор подаёт воздушный поток во внутреннее пространство машины. Печка ВАЗ-2109 сконструирована так, чтобы вентилятор можно было достаточно просто самостоятельно достать со стороны двигательного отсека.

Как переделать печку ( не греет печка, ремонт печки, плохо греет, как сделать )- 2108, 2109, 21099

Электромотор вида 45.37230 крепят к кожуху, на его валу располагается вентилятор. Чтобы получить его нужную частоту вращения, было предусмотрено добавочное сопротивление. Его прикрепили слева в отверстие кожуха отопителя при помощи винта.

Радиатор отопительной системы

В корпус печки вмонтирован радиатор подогревания воздушных потоков, которые затем дуют в салон. Тремя винтами этот элемент системы прикручивают к правому кожуху и уплотняют пенополиуретановой прокладкой.

Конструкция радиатора представляет собой совокупность:

• 2 ряда трубок.
• 2 ряда охлаждающих пластинок.
• 2 пластиковых бака.

Имеет две пары патрубков, он подсоединён к охлаждающей системе резиновыми трубами, там при помощи насоса обеспечивается циркуляция ОЖ. В кожухе крана на оси подводящей магистрали стоит пластинчатый клапан, который имеет отверстие, оно пропускает охлаждайку. Рычажок клапана соединяется тягой с рычажком рукоятки, которая также управляет процессом нагревания воздушных потоков. Если повернуть этот рычаг, то отверстие в клапане откроет магистраль для поступления ОЖ в радиатор.

Чтобы обеспечить равномерное отопление салона автомобиля, в печке имеется два центральных сопла, а также левое и правое, к которым подведены воздуховоды.

Вытяжная вентиляция

В машине установлена вытяжная вентиляция, которая осуществляет циркуляцию воздуха из салона на улицу. Она располагается сзади от проёмов кузова для боковых стёкол.

Также воздух проходит наружу сквозь дефлекторы при движении автомобиля. Процесс вентиляции производится за счёт разрежения, которое возникает у дефлекторов при движении. Отсасывание воздуха производится из задней части салона под облицовкой дефлектора, для этого отжимаются резиновые клапана и через отверстие дефлектора воздушный поток идёт на улицу.

Клапаны из резины нужны для того чтобы препятствовать проникновению уличного воздуха в салон автомобиля.

Поиск проблем

Чтобы отыскать источник течи в печном радиаторе, обратите внимание на следующие моменты:

• Первостепенный признак наличия течи в системе отопления салона — это повышенная частота доливки тосола в расширительный бачок. При этом гарантировать, что проблема именно в самом радиаторе, нельзя;
• Изучите состояние крана отопителя, патрубков;
• Если виновник кран, определить это не сложно. Если внутри салона отсутствуют неприятные сладковатые запахи и пол не покрыт следами охлаждающей жидкости, тогда это точно не он. Наличие таких признаков говорит о том, что нужно менять кран печки;
• Определить наличие деформаций, трещин в патрубках можно только путем их визуального осмотра. Потому демонтажные работы проводить придется;
• Откинув варианты с патрубками и краном, остается только один вариант — повреждение самого радиатора печки.

Затягивать с ремонтом радиатора не стоит, поскольку сначала это приведет к необходимости тратить лишние деньги на тосол. Литр ОЖ стоит порядка 100 рублей. А с течением времени проблема усугубится, тосол заполнит салон, начнет разъедать напольное покрытие, доставлять массу других неприятностей.

Электрическая составляющая печки

Ниже представлена электросхема включения вентилятора. Чтобы он заработал, нужен датчик температуры, который стоит в радиаторе. Когда ОЖ достигает определённой температуры, датчик подаёт сигнал и вентилятор включается автоматически.

1. Монтажный блок.
2. Зажигание.
3. Добавочное сопротивление (резистор).
4. Мотор.
5. Кнопка, управляющая мотором.

А – к выводу со знаком плюс «30» генератора.

На некоторых автомобилях установлен ещё старый монтажный блок, в таком случае вентилятор включается через реле.

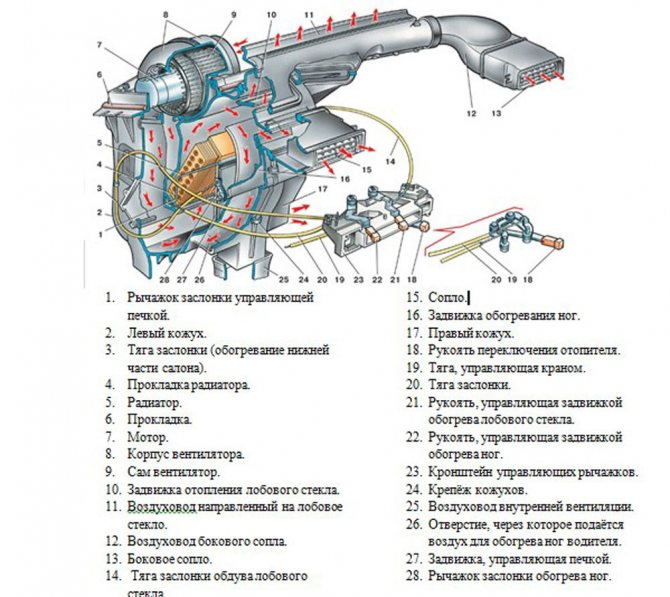

Элементы отопительной системы

Схема печки наглядно показывает расположение его основных функциональных элементов. Надо отметить, что устройство печки на моделях ВАЗ-2108, 2109 и 21099 одинаковое. Многие автовладельцы знают о том, что в этих моделях отопитель не доработан до конца. В итоге салон должным образом не обогревается, поэтому принимается решение о доработке печки своими руками. Как раз-таки в этом случае важно знать устройство отопителя, чтобы ничего не напутать.

Конструкция печки автомобиля ВАЗ-2109 будь то высокая панель или низкая абсолютно идентичная. Поэтому представленная информация пригодится владельцам этой модели с любой приборной консолью.

Зная основные моменты и что где располагается, уже можно попытаться самостоятельно разобраться с возникающими проблемами и починить появившиеся неисправности, сэкономив при этом средства и время на поездках по СТО.

Вентилятор печки ВАЗ 2108, как и другие важные детали, является ключом отопительной системы автомобиля. Как и любая другая система, эта имеет свои нюансы и может нагрянуть с внезапной поломкой. Решение некоторых популярных проблем, даже тех, что связаны с заменой изделия, можно узнать ниже в статье.

Замена крана и мотора вентилятора – справимся сами?

Если проверка радиатора не исправила проблему, причина находится в самом отопителе. Следующая распространенная поломка – неисправность крана. Но даже и в этом случае придется снимать все устройство, так как определить характер проблемы вряд ли получится, да и, скорее всего, помочь сможет только замена. Сначала надо отсоединить шланги от патрубков на кране отопителя, отвинтить крепления крана и снять его. Потом следует демонтировать тяги, идущие к этой детали, убрать облицовочную панель на полу и отсоединить находящийся в тоннеле воздуховод. Далее остается снять провода отопителя, открутить гайки крепления и достать прибор. Естественно, замена и установка совершаются в обратном порядке.

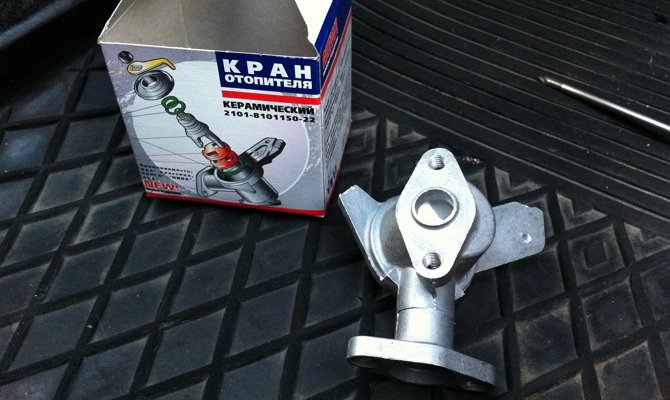

Неисправность крана отопительного устройства

Конечно, желательно в первый раз проделать все описываемые выше операции под руководством опытного товарища (если таковой, конечно, есть). Потому что упустить какую-то мелочь в круговороте патрубков и гаек очень просто, потому найти погрешность будет нелегко. Кстати, если ваш друг хороший специалист в области системы отопления, он наверняка сможет дать совет, как избавиться от старомодного способа спасения радиатора автомобиля, закутывая его в ватные жилетки или картонные коробки. Дело в том, что у ВАЗ 2108 и 9-х моделей есть недостаток в работе обогрева, когда идет слишком сильное охлаждение мотора. А такая необычная обкладка радиатора может, наоборот, привести к перегреву.

Более рациональный подход: в корпус термостата врезается дополнительный патрубок и одновременно ставится заглушка на отверстии водяного насоса. Благодаря такому инженерному решению, жидкость из отопителя поступает к термостату, а после уже продолжает двигаться по своему циклу. Термостат будет частью автоматической системы охлаждения, а о перегревах мотора летом и чрезмерном его охлаждении зимой можно будет не вспоминать. Этот способ получил патент, а потому такой «тюнинг» можно официально заказать в автосервисе, если вы решите доверить замену системы ему.

Поломаться в отопителе может и моторчик, который отвечает за циркуляцию нагретого воздуха (посредством вентиляторов). Его замена проще, чем ремонт, поэтому всего лишь нужно купить подходящий. Установить будет несложно, поскольку мы уже успели разобрать всю систему согласно выше указанной инструкции.

Вентилятор печки ВАЗ 2108, как и другие важные детали, является ключом отопительной системы автомобиля. Как и любая другая система, эта имеет свои нюансы и может нагрянуть с внезапной поломкой. Решение некоторых популярных проблем, даже тех, что связаны с заменой изделия, можно узнать ниже в статье.

Принцип работы печки

1. Жидкость нагревается до определенной температуры и поступает в радиатор печки ВАЗ 2108.
2. Чтобы постоянно происходила циркуляция, между ней и системой охлаждения для жидкости установлены резиновые трубки, зафиксированные для лучшего скрепления хомутами.
3. Теплый воздух поступает в салон автомобиля через несколько отверстий. Для равномерного распространения воздуха предназначен моторчик отопителя, со своим вентилятором.
4. Воздух прямо поступает к ногам водителя и пассажиров, а также выходит на панель. Затем поток тепла задерживается благодаря заслонкам, а потому воздух охлаждается. Таким образом, на ветровое стекло воздух подается остывшим.

В случае если работа печи не удовлетворяет, ее можно модернизировать. Делается это при помощи установки стекловолокна.

Действие происходит так:

1. Необходимо разобрать печь, а все детали промыть и приступить к сборке. При помощи этого действия можно также визуально диагностировать детали на предмет повреждений. Например, ухо кожуха часто ломается.
2. После этого нужно проклеить все заслонки и залить швы герметиком. Склеить кожух и некоторое время подождать, пока герметик будет устойчивым.
3. Собрать «внутренности» отопительной системы и обклеить стекловолокном. Благодаря этому температура увеличится до 10 градусов.

Обслуживание радиатора

Очистите радиатор снаружи от грязи, листьев и прочего мусора. Внимательно осмотрите его в поисках потеков охлаждающей жидкости. Если обнаружили потеки, желательно заменить его. Если все нормально, промойте его средством для удаления накипи (продают в любом хозяйственном или автомагазине). Если такого средства нет, используйте молочную сыворотку или слабый раствор (3 – 5 %) серной или соляной кислоты. Заливайте в радиатор средство до тех пор, пока полностью не заполните его. Эту работу выполняйте в резиновых перчатках и защитных очках

Не забывайте, что в процессе химической реакции средство будет сильно пузыриться, поэтому работайте осторожно. Время очистки с использованием молочной сыворотки 20 – 40 часов

Время очистки с использованием готовых средств для удаления накипи или растворов кислот 5 – 10 минут. После чего жидкость необходимо вылить и тщательно промыть радиатор чистой водой.

Типичные неисправности

Как и в любом механизме, в отопительной системе могут возникнуть неполадки (автор видео — Андрей Куземский).

Если моторчик печки ВАЗ 2108 сломался, можно понять это, сопоставив некоторые симптомы:

1. Если при переключении режимов работы мотор не работает, возможно, причина поломки прячется в резисторе. При ремонте нужно заменить резистор на новый, потому что он не подлежит починке.
2. Если перегорел предохранитель, нужно проверить изолированность якоря, расположенного на массе. Возможно, произошло замыкание.
3. Если при переключении режима вентилятор отопителя ВАЗ 2108 вращается с одной скоростью, это может быть следствием загрязнения или окисления коллектора. В случае ремонта стоит прочистить коллектор и, если ничего не изменилось и вентилятор продолжает «барахлить», можно заменить подшипники.

Если мотор печки ВАЗ 2108 даже не подает признаков жизни, значит причина не в его устройстве, а в разрыве цепи. Чтобы понять, так ли это, можно воспользоваться вольтметром.

Ремонт своими руками

Чтобы собственноручно произвести ремонт, нужно воспользоваться такими инструментами:

• отверткой с крестовым наконечником;
• гаечным ключом на 10.

При демонтаже нужно снять пластиковую накладку, которая расположена снаружи ветрового стекла. Чтобы ее снять, нужно открыть капот и снять 5 болтов, которые крепят накладку к кузову. Снять уплотнительную резинку с подкапотного отсека и поддеть кожух отверткой, чтобы добраться до моторчика и вентилятора печи. Теперь можно снимать мотор. Он прикреплен к кузову ВАЗ 2108 при помощи двух болтов.

Когда фиксаторы будут отсоединены, можно отключить питание и под торпедо отключить плюсовой провод печи. Минусовой крепится поверх специальной резьбы и придавливается специальной гайкой. Нужно на ощупь выкрутить гайку и откинуть минусовой провод. Отсоединив провода можно изъять моторчик и установить новый вентилятор. Вся конструкция собирается в обратной последовательности.

Важно заметить, что поломки, связанные с печью зависят также от того, какая установлена на ВАЗе панель – низкая или высокая. У обеих есть свои минусы. Например, у высокой не до конца открывается центральная заслонка. Именно она отвечает за подачу холодного и горячего воздуха в салон автомобиля. Для решения нужно отрегулировать заслонку. А чтобы добраться до нее нужно разобрать торпедо.

Если говорить о низкой панели, здесь зачастую ломается термостат. Разумеется, если он изнашивается, то печь работать не будет. Менять его рекомендуется раз в два или три года. И если замена не решит проблем, стоит заменить шланги, которые соединяют печь и радиатор.

Фотогалерея «Снятие печки и ремонт»

На фото, предоставленных ниже, можно более подробно увидеть, как происходит схема ремонта печи.

Инструкция по замене

В большинстве случаев причина кроется именно в радиаторном устройстве, поэтому ниже мы расскажем о том, как осуществляется замена радиатора отопителя ВАЗ 2109.

Как поменять узел на машинах с высокой или низкой панелью, читайте далее:

1. Само устройство находится в ногах у пассажира, под бардачком. Процедура замены будет идентичной для автомобилей с высокой и низкой панелью, только в первом случае вам придется произвести демонтаж пассажирского сиденья. Сняв кресло, справа вы можете заметить винты, фиксирующий панель, их нужно выкрутить. Саму панель нужно незначительно подтянуть на себя, в появившуюся щель вставьте какой-то распор, к примеру, деревянный брус.
2. Закрутите полностью кран, а под возможные места протечки охлаждающей жидкости следует подложить ветошь.
3. Затем откройте моторный отсек и открутите крышку на радиаторном устройстве. Последний агрегат расположен между вещевым ящиком, а также нижней полкой под ним. Шаги, которые вам предстоит выполнить далее, необходимо выполнить максимально быстро, в противном случае охлаждающая жидкость может разлиться. Магистрали, которые идут от радиаторного устройства, необходимо закрыть, для этого потребуются заглушки. Через отведенную центральную консоль просуньте руку, отсоедините нижнюю магистраль и как можно быстрее заткните отверстие заглушкой.
4. Аналогичные действия повторите с верхним шлангом.
5. Снятие радиатора осуществляется после того, как весь расходный материал будет слит. Производится установка нового устройства.
