Наверное, ни для кого не секрет, что моторное масло играет одну из ключевых ролей в общей конфигурации ДВС. Главная функция смазочной системы и самой жидкости заключается в предупреждении сухого трения соприкасающихся поверхностей различных элементов двигателя, устранении продуктов переработки и загрязнений, а также охлаждении деталей.

К одним узлам силового агрегата масло подходит под давлением, другие смазываются посредством разбрызгивания, а некоторые составляющие двигателя и вовсе обрабатываются лишь благодаря естественному стеканию жидкости на них.

Что такое картер автомобиля?

Картер двигателя автомобиля – часть корпуса мотора. Он установлен под блоком цилиндров. Между этими элементами корпуса установлен коленчатый вал. Помимо двигателя, данный элемент имеют также коробки передач, редукторы, задний мост и другие части автомобиля, которые нуждаются в постоянной смазке.

Принято считать, что картер это резервуар, в котором находится масло. Что касается мотора, то чаще всего это так и есть. Что касается картеров трансмиссии, то это не только масляный поддон, но весь корпус механизма со всеми необходимыми сливными, заливными и крепежными отверстиями. В зависимости от назначения емкости, в нее заливается специальная смазка, подходящая для конкретного агрегата.

Прокладка

Именно прокладка обеспечивает герметичное соединение частей двигателя. При покупке следите за соответствием артикула. Отремонтировать изношенную прокладку не возможно. Рекомендуется после каждого снятия поддона картера, при установке, осуществлять ее замену. При этом нужно тщательно и очень аккуратно очистить поверхности, которые будут соприкасаться, от остатков старой прокладки и герметика.

Чтоб улучшить свойства прокладки, можно использовать графитную смазку, специальный герметик для картера двигателя, либо любой термостойкий герметик на основе силикона.

Графитная смазка наносится на обе стороны прокладки тонким слоем, после сборки она заполняет микро-полости, а под действием высоких температур твердеет.

Использовать специальный герметик предпочтительней, он наносится тонким равномерным слоем по всей площади прилегания, на поддон и на блок цилиндров. После сборки герметик высохнет и, как бы, склеит поверхности, обеспечив плотное прилегание и герметизацию.

Некоторые мастера используют герметик вместо прокладки, в таком случае его слой должен быть более толстым, но лучше этот способ оставить на случай, если автомобиль настолько редкий, что к нему трудно найти нужную прокладку.

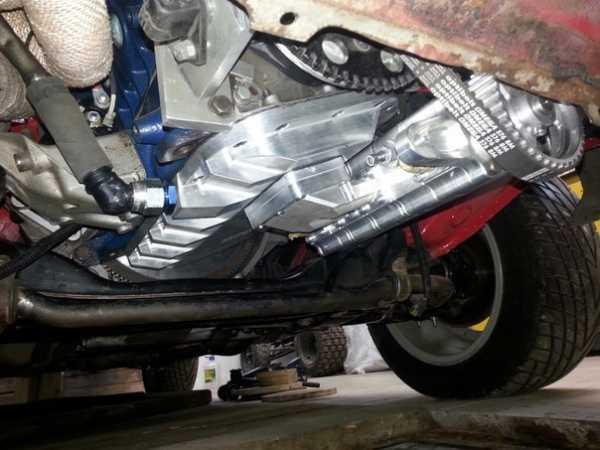

Сухой картер

История появления

Впервые идея, которую воплотила в себе данная деталь, появилась в 1889-м г. Инженер Х.Картер придумал небольшой резервуар, в котором находилась жидкая смазка для велосипедной цепи.

Дополнительно деталь предотвращала попадание посторонних предметов между зубьями звездочки и звеньями цепи. Постепенно эта идея перекочевала в автомобильный мир.

Примечания

1. Ant-Man Prelude #1

Персонажи фильмов КВМ(Земля-199999)

Персонажи сериалов КВМ(Земля-199999)

Назначение и функции картера

Основной задачей картеров является крепление подвижных механизмов, которые нуждаются в обильной смазке. В картере двигателя расположен коленвал, масляный насос, балансировочные валы (о том, в каких моторах используются такие механизмы и зачем они нужны, читайте в отдельной статье) и другие важные элементы силового агрегата.

В картерах трансмиссии размещены все валы и шестерни, которые обеспечивают передачу крутящего момента от маховика мотора до ведущих колес. Эти детали постоянно испытывают нагрузку, поэтому тоже нуждаются в обильной смазке.

Помимо смазки картер выполняет еще несколько важных функций:

• Охлаждение агрегата. В результате работы вращающихся деталей, контактные поверхности сильно нагреваются. Температура масла, находящегося в емкости постепенно тоже повышается. Чтобы оно не перегрелось и не потеряло своих свойств, его нужно остудить. Эту функцию выполняет резервуар, постоянно контактирующий с прохладным воздухом. Во время передвижения автомобиля поток увеличивается, и механизм лучше охлаждается.
• Защищает детали агрегата. Картер двигателя и коробки передач изготавливается из прочного металла. Благодаря этому даже если автомобилист невнимателен к обстановке на дороге, данная деталь способна защитить масляный насос и вращающийся вал от деформации при ударах. В основном он изготавливается из железа, которое при ударах деформируется, но не лопается (все зависит от силы удара, поэтому следует все равно быть аккуратным при езде по кочкам).
• В случае трансмиссионных картеров, то они позволяют установить валы и шестерни в один механизм и зафиксировать его на раме машины.

Преимущества

Как уже говорилось, принцип работы сухого картера дает возможность добиться стабильного давления смазки при любых обстоятельствах и условиях передвижения машины. К тому же эта система позволяет результативно охладить масло, что крайне важно для форсированных ДВС, которые очень восприимчивы к температуре жидкости.

Относительно особенности конфигурации, мотор с сухим картером обладает маленьким поддоном, что значительно уменьшает и общие размеры силового агрегата. Благодаря этому такой двигатель можно вмонтировать немного ниже, переместив центр тяжести и повысив устойчивость автомобиля. Вдобавок за счет этого в положительную сторону меняются и аэродинамические свойства, поскольку днище таких машин является более плоским.

Кстати, именно поэтому все современные мотоциклы с форсированными моторами оснащены именно сухим картером. Ведь он позволяет компактно разместить смазочную систему без ущерба техническим характеристикам аппарата. Так что сухой картер для мотоцикла сегодня не блажь, а необходимость. По крайней мере, для тех, которые предназначены для быстрой езды и обладают мощными форсированными ДВС. Именно такая система представлена в самых популярных моделях: «Хонда мото», Buell, EBR, KTM, BMW и других спортивных моделях.

Мощность мотора с сухим картером тоже немного выше, нежели у классических аналогов. Такие двигатели с большей легкостью запускаются и раскручиваются, поскольку коленвалу не приходится вращаться в масле и бороться с его сопротивлением. Вдобавок он не разбрызгивает жидкость, благодаря чему плотность масла повышается, оно не пенится и, как результат, меньше расходуется.

Еще одним преимуществом сухого картера является тот факт, что он минимизирует контакт смазки с отработанными газами. Благодаря этому масло медленнее окисляется и стареет. К тому же в поддоне не скапливаются отложения и загрязнения, за счет чего смазочная система ДВС в течение долгого времени остается более чистой.

Масляные контуры располагаются снаружи двигателя. Это дает возможность при необходимости намного быстрее выявить причину поломки и отремонтировать мотор, причем без его разборки. Так что можно сказать, что смазочные системы с сухими картерами являются более надежными и удобными в эксплуатации.

Конструкция картера

Так как картер является частью корпуса мотора (или КПП), то его конструкция зависит от особенностей агрегатов, в которых он используется.

Нижняя часть элемента называется поддоном. В основном он изготавливается из алюминиевого сплава или из штампованной стали. Это позволяет ему выдерживать серьезные удары. В самой нижней точке установлена маслосливная пробка. Это небольшой болт, который при замене масла откручивается и дает возможность полностью удалить всю смазку из двигателя. Похожее устройство имеет и картер коробки.

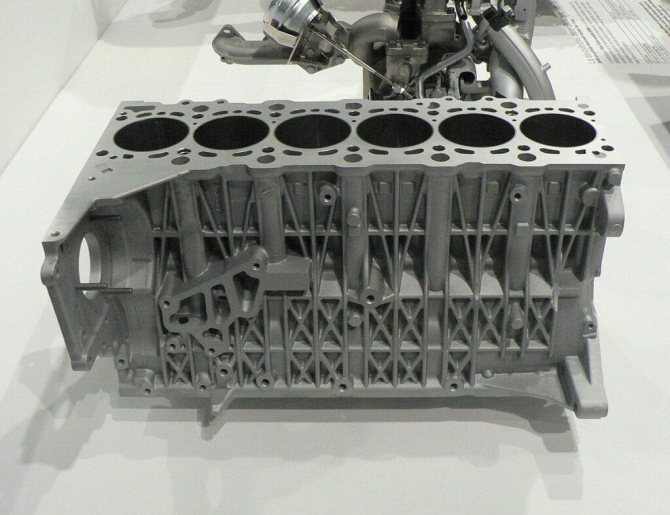

Чтобы стенки детали выдерживали повышенные нагрузки при вибрации мотора, внутри они оснащены ребрами жесткости. Чтобы предотвращалась утечка масла из системы смазки, на валах устанавливаются уплотнительные сальники (передний сальник больший по размеру, чем задний, и он чаще выходит из строя).

Они обеспечивают качественное уплотнение, даже если в полости образуется высокое давление. Эти детали также предотвращают попадание посторонних частиц в механизм. Подшипники фиксируются к корпусу при помощи специальных крышек и болтов (или шпилек).

Устройство картера

В устройство картера также входят масло проводящие каналы, благодаря которым смазка стекает в поддон, где она охлаждается и в дальнейшем всасывается насосом. В процессе работы кривошипно-шатунного механизма в смазку могут попадать мелкие металлические частицы.

Чтобы они не повредили насос и не попали на контактные поверхности механизма, на стенке поддона некоторых автомобилей установлены магниты. В некоторых модификациях моторов дополнительно имеется металлическая дренажная сетка, которая отфильтровывает крупные частицы и не дает им осесть на дне поддона.

Дополнительно картер двигателя имеет вентиляцию. Внутри корпуса скапливаются пары масла, а также в него попадает часть выхлопных газов из верхней части мотора. Смесь этих газов имеет негативное влияние на качество масла, из-за чего оно теряет свои смазочные свойства. Для удаления картерных газов в крышке головки блока цилиндров имеется тонкая трубка, которая подсоединена к карбюратору или идет к воздушному фильтру.

Каждый производитель использует свои разработки для удаления картерных газов из мотора. На некоторых автомобилях в системе смазки стоят специальные сепараторы, которые очищают картерные газы от масляного аэрозоля. Это предотвращает загрязнение воздуховодов, через которые сбрасываются вредные газы.

Немного экзотики

В 90-е годы на Горьковском автозаводе был начат выпуск лицензионного дизеля австрийской фирмы Steyr, который производился около 10 лет под индексом ГАЗ-560. В те годы еще не в ходу был термин «инновационные» решения. Хотя, что касается таковых, их было в этом агрегате хоть отбавляй.

Даже сейчас таких, пожалуй, не встретить. Поскольку в нашей статье речь идет о такой детали автомобильных двигателей, как масляный поддон двигателя, расскажем об устройстве этого узла в моторе, который совершил прыжок в будущее.

Начнем с того, что здесь вместо привычных блока цилиндров и головки блока была одна деталь — моноблок, который устанавливался на упругих резинометаллических опорах в масляном картере двигателя. Картер состоял из двух алюминиевых деталей, соединенных между собой винтами.

После соединения получалась открытая только сверху емкость. Разъем проходил в вертикальной плоскости, и весь узел из-за охлаждающих рифлений на боковых поверхностях напоминал ажурную плетеную корзину, благодаря чему на производстве его так и звали — «корзина». Корзина крепилась с помощью упругих опор к шасси автомобиля.

Таким образом, подвеска моноблока была двойной: моноблок в корзине, а последняя на кузове. Кроме того, моноблок полностью находился в масляном резервуаре картера, а верхняя щель между ним и корзиной по всему периметру была закрыта резиновой манжетой прямоугольной конфигурации. Поддона в этой конструкции не было.

Чтобы получить доступ к ШПГ, нужно было разобрать картер: снять две крышки упругих опор моноблока, после чего отвинтить крепеж, соединяющий две боковых половинки картера, и снять их. После этого открывался доступ к деталям ШПГ. Естественно, сделать это можно было только после снятия двигателя с машины.

Разновидности картера

На сегодняшний день существует две разновидности картеров:

• Классический «мокрый» картер. В нем масло находится в поддоне. После смазывания они стекают по дренажу вниз, а оттуда всасывается масляным насосом.
• «Сухой» картер. Эта модификация используется в основном в спорткарах и полноценных внедорожниках. В таких системах смазки существует дополнительный резервуар с маслом, который пополняется при помощи насосов. Чтобы смазка не перегревалась, система оснащается масляным радиатором.

В большинстве автомобилей используется обычный картер. Однако для двухтактных и четырехтактных ДВС разработаны свои картеры.

Особенности картера двухтактного двигателя

В четырехтактном моторе картер двигателя участвует только в смазке двигателя. В таких модификациях масло не проникает в рабочую камеру ДВС, благодаря чему выхлоп намного чище, чем у двухтактников. Выхлопная система таких силовых агрегатов будет оснащена каталитическим нейтрализатором.

Устройство двухтактных моторов отличается от предыдущей модификации. В них картер играет непосредственную роль в приготовлении и подаче топливно-воздушной смеси. У таких моторов вообще нет отдельного поддона с маслом. В этом случае смазка добавляется непосредственно в бензин. От этого многие элементы двухтактных ДВС чаще выходят из строя. Например, в них чаще нужно менять свечи.

Отличие в двухтактном и четырехтактном двигателях

Чтобы понять, чем отличаются картеры в двухтактном и четырехтактном моторах, необходимо помнить об отличиях самих агрегатов.

В двухтактном ДВС часть корпуса играет роль элемента топливной системы. Внутри его воздух смешивается с топливом и подается в цилиндры. В таком агрегате нет отдельного картера, который имел бы поддон с маслом. Для обеспечения смазки масло для двигателя добавляется в топливо.

В четырехтактном моторе больше деталей, которые нуждаются в смазке. Причем большая часть из них не контактируют с топливом. По этой причине смазка должна подаваться в большем количестве.

Предназначение системы отвода картерных газов

При сгорании топливовоздушной смеси в цилиндре создается огромное давление. Поэтому через поршневые кольца даже на исправном двигателе часть отработавших газов неминуемо прорывается в картер. Также из камеры сгорания через кольца на такте сжатия и при неполном сгорании ТПВС в поддон попадает дизельное топливо, пары бензина.

При работе смесь из паров масла, бензина, отработанных газов и водяного пара создает повышенное давление в картерном пространстве. Если не отводить это гремучую смесь, давление не только будет мешать съему масла со стенок цилиндров, но и выдавит сальники коленвала, распределительного вала.

Что такое сухой картер

Относительно сухих картеров можно выделить отдельную статью. Но, если коротко, то особенностью их устройства является наличие дополнительного резервуара для масла. В зависимости от модели машины он устанавливается в разных частях подкапотного пространства. Чаще всего он находится близко к мотору или непосредственно на нем, только в отдельной емкости.

Такая модификация тоже имеет поддон, только масло в нем не хранится, а сразу откачивается насосом в резервуар. Эта система нужна, так как в высокооборотных моторах масло нередко вспенивается (кривошипно-шатунный механизм в этом случае играет роль миксера).

Внедорожники нередко покоряют затяжные перевалы. При большом угле масло в поддоне перемещается в сторону и оголяет всасывающий патрубок насоса, из-за чего мотор может испытывать масляное голодание.

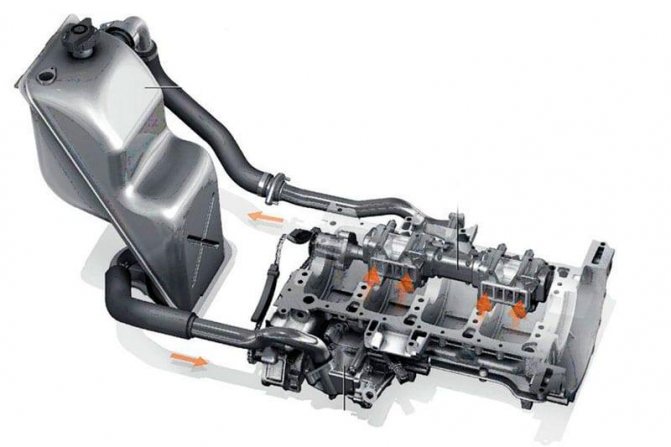

Чтобы предотвратить подобную проблему, система сухого картера подает смазку из емкости, расположенной сверху ДВС.

Обслуживание, ремонт и замена картеров

Поломка картера происходит крайне редко. Чаще всего страдает его поддон. Когда автомобиль преодолевает серьезные бугры, он может сильно удариться днищем об острый камень. В случае с поддоном это обязательно приведет к утечке масла.

Если водитель не обратит внимание на последствия удара, то из-за масляного голодания мотор будет испытывать усиленную нагрузку и, в конечном счете, сломается. Если в поддоне образовалась трещина, то ее можно попытаться заварить. Стальные ремонтируются обычной электрической или газовой, а алюминиевые только аргоновой сваркой. Нередко в магазинах можно встретить специальные герметики для поддонов, но они эффективны до следующего удара.

Замена поддона не такая уж и сложная задача. Для этого нужно слить старое масло (если оно все не выбежало через пробоину), открутить крепежные болты и установить новый поддон. Вместе с новой деталью следует также заменить и прокладку.

Чтобы минимизировать шансы пробить поддон картера, стоит воспользоваться стальной пластинчатой защитой. Она крепится к лонжеронам под автомобилем. Перед тем как купить такую защиту, стоит обратить внимание на прорези в ней. Некоторые модификации имеют соответствующие отверстия, позволяющие без снятия защиты поменять масло в двигателе или в коробке.

Биография

Ранняя жизнь.

Защита поддона картера двигателяНужна ли защита картера двигателя

Маленькая Пегги Картер.

Ещё в раннем детстве в Картер была огромная тяга к приключениям. Её мать не одобряла этого и советовала ей вести себя как леди.

Однажды директор школы Пегги сделал ей выговор за то, что она вломилась в его дом и пыталась украсть нижнее белье его жены и самую дорогую бутылку бренди. Этот инцидент сделал Картер героем среди ее одноклассников

Вторая мировая война

Дешифровщик.

Картер работает в Блетчли-парк

В 1939 Пегги была членом Британской Королевской армии, выполняющим самую простую офисную работу, которая ожидалась от женщины того времени.

В 1940 она работала как дешифровщик в Блетчли-парк. В это же время она обручается с Фредом Уэлсом, работающим в её отделе. Её приоритеты ставятся под вопрос когда Мистер Эдвардс информирует её о том, что она была реккомендована для работы в Управление специальных операций. Веря, что женщины не должна драться, Картер отклоняет предложение.

Присоединение к Стратегическому Научному Резерву.

Пегги Картер служила под командованием полковника Честера Филлипса в службе под названием Стратегический научный резерв. Она была направлена туда правительством Великобритании и собирала информацию о сверхсекретном научном подразделении Гитлера, ГИДРЕ.

Спустя некоторое время Филлипса отправили в Европу, чтобы он был ближе к ГИДРЕ, и ему было легче помешать планам врагов. Агент Картер и Говард Старк отправились вместе с ним. Они доставили Капитана Америку к базе ГИДРЫ. К тому времени Пегги уже успела влюбиться в Роджерса, хотя утверждала, что просто верит в него. Также они договорились о свидании, на которое Капитан Америка попасть не смог, о чем очень переживал.

Человек-муравей

Говарду Старку понадобился костюм Человека-муравья, созданный Генри Пимом, для того, чтобы предоставить его агенту под прикрытием для специальной миссии в Берлине. Учёный отказался, однако Пегги, вошедшая в лабораторию Щ.И.Т., убедила Пима согласиться.

Уход в отставку

В 1953 году Пегги вышла замуж. Ее муж был солдатом, чью жизнь когда-то спас Капитан Роджерс. Позже у Пегги родились дети. В 2010 году, дожив до старости, Пегги содержалась в частной лечебнице, так как была больна болезнью Альцгеймера.

Капитана Америку, который совсем не состарился, нашли во льдах Арктики. После битвы за Нью-Йорк он наконец-то встретился с Пегги.

Защита картера

Во время езды по грунтовой дороге или по ухабам есть риск зацепить острый предмет, торчащий из земли (например, камень). Часто удар приходится именно на масляный поддон. Чтобы не потерять жизненно важную для мотора жидкость, водитель может установить специальную защиту картера.

На самом деле в защите от серьезных ударов нуждается не только поддон картера, но и другие детали мотора. Чтобы нижняя часть моторного отсека была надежно защищена, защита картера должна быть сделана из прочного металла, который при больших нагрузках не деформируется.

Защитный элемент может быть изготовлен из черного металла, алюминия или композитных материалов. Самые дешевые модели – стальные, но по сравнению с алюминиевыми аналогами они тяжелее.

Чтобы деталь со временем не испортилась из-за ржавчины, ее покрывают специальным защитным средством. В конструкции детали также делаются технические отверстия. Через них мастер может провести некоторый ремонт моторного отсека (например, в некоторых авто поменять масляный фильтр), но их основное назначение – обеспечить необходимую вентиляцию отсека.

Монтаж защиты осуществляется при помощи болтов в специально сделанные для крепления отверстия. Если автомобилист приобрел модель, предназначенную для данного автомобиля, то установка не займет много времени.

Как видно, большинство деталей в автомобиле нуждаются в аккуратном обращении и своевременном обслуживании. В случае с картером не стоит скупиться и приобрести подходящую защиту. Это продлит срок службы данного элемента.

5 / 5 ( 2 голоса )

Как самостоятельно снять поддон

Каких-либо сложностей замена поддона двигателя не представляет.

1. Машину следует поставить на ручной тормоз. Задние колеса дополнительно зафиксировать от качения любыми подручными средствами: обрезками досок, обломками кирпича и так далее.
2. Снять с аккумулятора минусовой провод во избежание случайного запуска двигателя.
3. Поочередно вывесить домкратом передние колеса и поставить под пороги надежные подставки. Лучше всего для этой цели подходят регулируемые винтовые опоры.
4. Подвесить двигатель, используя цепной подъемник, закрепленный на несущей конструкции потолка.
5. Снять экран дополнительной защиты картера.
6. Демонтировать детали, мешающие удалению поддона (среднюю балку двигателя, стабилизатор поперечной устойчивости или другие). Отсоединить приемную трубу глушителя.
7. Отвернуть пробку и слить из картера моторное масло в подставленную снизу емкость, сняв перед этим крышку маслозаливной горловины.
8. После того, как масло перестанет капать, можно приступать к отвинчиванию винтов крепления поддона с помощью сменных головок и трещотки.

После снятия поврежденный поддон можно выправить молотком на жесткой металлической плите. Проверьте состояние маслоприемника. Если он погнут, и выправить его затруднительно — купите новую деталь. Сборку производите в обратной последовательности. Прокладку поддона нужно установить новую.

Затяжку крепления производите постепенно, заворачивая крепежные винты по зигзагообразной траектории, чтобы не покоробилась привалочная плоскость детали.

В заключение напомним, что поддон двигателя — как то яйцо, в котором была спрятана смерть Кощея. Берегите тонкое подбрюшье автомобильного движка. Не уподобляйтесь капитану морского судна, посадившего по халатности свой корабль на прибрежные камни. Устранение последствий аварии — хотя и не сложный процесс, но довольно затратный, и требует немалого времени.
