Замена топливного фильтра на Toyota Corolla 120, 150

Причины сбоев в работе топливной системы в автомобиле Toyota Corolla 120 могут быть различными. Диагностика и своевременная профилактика проблем с подачей горючего играет важное значение. Работоспособность бензонасоса напрямую зависит от того, насколько регулярно проводилась замена топливного фильтра Королла.
Конструктивно изготовителями авто не предусмотрена быстрая замена топливного фильтрующего элемента. Инженеры совместили его в единый узел с насосом и расположили внутри бака, в который заливают горючее. Поэтому для замены потребуется демонтировать нижнюю часть заднего сидения. Для этого следует потянуть диван вверх, освободив его от пластмассовых креплений.

Замена топливного фильтра Королла 120 не отличается по порядку действий от той же операции в автомобиле Тойота в 150 кузове. Однако для последней модификации потребуется специальный П-образный съемник. Его может заменить самостоятельно изготовленное приспособление из деревянных планок. Оно необходимо, чтобы раскрутить узел.

Приобретая фильтрующий элемент, следует точно знать его артикул, так как на новую деталь необходимо будет устанавливать некоторые элементы со старого узла. Отдайте предпочтение оригинальному производителю. Фильтры для Тойота 120 и 150 не являются взаимозаменяемыми несмотря на то, что выполняют одни и те же функции.

Порядок разборки

Под задним сидением в центральной части расположено отверстие, через которое осуществляется допуск к месту крепления узла. Для того чтобы не повредить электрический разъем следует приоткрыть крышку, используя плоскую отвертку, а затем отстегнуть электроразъем. Только после этого можно получить возможность демонтировать крышку. Далее замена топливного фильтра Королла 150 (120) осуществляется следующим образом.

1. Отсоедините два топливопровода.
2. Используя головку или крестообразную отвертку, открутите крепежные болты, расположенные вокруг крышки. Не спешите открывать крышку. Обычно вокруг нее скапливается достаточно много пыли и грязи. Предотвратите ее попадание внутрь бака.
3. Аккуратно извлеките узел, не повредив поплавок и кронштейн с Г-образным фильтром. Расположите фильтр на столе. Для разборки воспользуйтесь плоской отверткой небольшого размера.
4. Демонтируйте верхнюю крышку. Для этого по очереди отогните защелки.
5. Отсоедините один разъем, находящийся в корпусе узла.
6. Отсоедините нижнюю часть корпуса.
7. Снимите резиновую заглушку.
8. Демонтируйте стопорное кольцо, удерживающее Г-образную сетку.
9. Демонтируйте поплавковый узел, потянув за него в направлении к верхней части фильтра.

   При демонтаже очистительных элементов обратите внимание на то, как расположены уплотнительные резинки (они в комплект нового фильтра не входят). Лучше всего заменить их на новые, но при отсутствии такой возможности. допускается переставить со старого узла.

10. Демонтируйте остальные детали узла, включая топливный насос и установите его в корпус нового фильтра.
11. Установите новый фильтр в бак.
12. Подсоедините теплопроводы и электрические разъемы.

Замена топливного фильтра на Тойота Королла 120 (150) предполагает наличие открытой емкости топливного бака, поэтому использование открытого огня и некоторых электрических приборов категорически недопустимо.

Признаки необходимости замены

Когда может потребоваться замена топливного фильтра на Тойота Королла 150 (120)? Первые признаки необходимости этой процедуры могут выражаться в незначительном снижение мощности, особенно при движении вверх.

Измерить давление, нагнетаемое топливным насосом в топливопроводе, также не будет лишним. Явными симптомами необходимости замены топливного фильтра является:

• ухудшение динамики разгона;
• увеличение расхода топлива;
• на низких оборотах ухудшается тяга;
• двигатель может плохо заводиться после простоя или глохнуть на холостом ходу.

Обязательно ориентируйтесь на пробег транспортного средства. Рекомендована замена топливного фильтра Toyota Corolla по достижении отметки 80 тысяч км. Однако, если следить за качеством топлива, то можно легко преодолеть отметку в 120 тысяч км.

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Признаки засорения

Чтобы топливная система автомобиля работала четко, в нее должно поступать чистое горючее, без пыли, абразивных частиц, воды и различных примесей. Для этого в автомобилях устанавливаются всевозможные очистительные элементы, основным из которых является фильтр для поступающего топлива.

Фильтрующие топливо элементы автомобилей Toyota Corolla в кузове Е120 и Е150 различны по конструкции, но принцип и процедура их замены совпадают.

В результате работы очистной элемент постепенно забивается, что сказывается на общей работоспособности автомобиля. Если не обеспечивается высокое качество поступающего в бензонасос горючего, может произойти выход из строя механизма. А это, как правило, влечет за собой нарушение в работе самого мотора.

Производитель рекомендует выполнять смену топливного фильтра Тойота Королла как с кузовом 120, так и с кузовом 150 не позднее каждых 60–80 тысяч км пробега. Но с учетом качества бензина в нашей стране лучше это делать еще чаще.

О забитости фильтра свидетельствуют такие характерные признаки нестабильной работы авто:

• значительное увеличение объема расходуемого топлива при отсутствии изменений в режиме эксплуатации;
• разгон стал более медленным;
• при снижении оборотов двигателя значительно снижается и его мощность;
• авто часто глохнет при остановке, например, на светофоре;
• запуск становится нестабильным, особенно после перерыва в несколько часов;
• нестабильная работа трансмиссии, отсутствие четкого отклика на переключение скоростей.

Засорившийся фильтр, который выводит из строя топливную систему, стоит как можно скорее заменить.

Toyota Corolla e 120 замена топливного фильтра Часть 1

Замена своими руками топливного фильтра Королла 150

Пусть японские машины и славятся технической надежностью, замена топливного фильтра требуется даже легендарной Тойоте Королле в 150 кузове, поскольку от качества топлива, подаваемого в двигатель, зависит срок его службы. Конструкция установлена в бензобаке и представляет из себя стандартный узел, устанавливаемый в легковые автомобили.

Топливный фильтр довольно прост в своем устройстве и включает в себя следующие элементы:

• Фильтр грубой очистки – защищает двигатель от чрезмерной влажности и крупных чужеродных примесей в топливе;
• Фильтрующий элемент тонкой очистки – предотвращает попадание в двигатель невидных для человеческого глаза элементов;
• Бензонасос;
• Датчик уровня топлива;
• Топливопровод.

Любой хозяин в состоянии самостоятельно заменить бензофильтр, либо же заменить сразу весь топливный модуль.

Алгоритм замены топливного фильтра на Тойота Королла e150

Для самостоятельной замены топливного модуля на большинстве Toyota Corolla старше 2008 не потребуется глубоких технических знаний и умений. Из деталей вам потребуется:

• бензофильтр тонкой очистки;
• фильтрующий элемент грубой очистки;
• прокладки и кольца,
• или топливный модуль в сборе.

Из инструментов вам понадобятся:

• крестовая и плоска отвертка;
• ветошь;
• емкость для слива остаток бензина;
• пылесос либо веник;
• вышеперечисленные детали;

1. Снять заднее сидение;
2. Под сидением располагается специальный люк, который необходимо подковырнуть плоской отверткой, не прилагая грубых физических усилий.
3. Отсоединяем все клеммы и шланги, будьте готовы, что при отделении последнего из него вытечет примерно 200 миллилитров бензина – тут и пригодится заранее подготовленная для этого емкость;
4. Не поленитесь очистить пространство от грязи и пыли – это пойдет автомобилю только на пользу и не займет много времени;
5. Аккуратно снимаем пластиковую гайку бензобака. Здесь вам может понадобится помощник, так как открутить её одному без механических повреждений может оказаться затруднительно;
6. Уприте отвертки в гайку с противоположных сторон и постарайтесь снять её наиболее аккуратным способом, если перестараетесь, то будет сложно надеть её обратно;
7. Сняв гайку, вытащите всю систему из бака и не потеряйте защитное кольцо с горлышка;
8. Замените уплотнительное колечко;
9. Отделите элемент грубой очистки от топливного насоса;
10. Ставим новые детали и возвращаем все на свои места;

Если остались вопросы, прочтие материал о замене бензофильтра Королла 120.

Советы и предостережения

Перед началом работы учтите следующие нюансы:

не забудьте соблюдать правила пожарной безопасности. Проверьте, чтобы поблизости не было огня и легковоспламеняющихся материалов, а также позаботьтесь о наличии огнетушителя;

процедуру рекомендуется проводить вне помещения с открытыми дверьми автомобиля, чтобы запах бензина не остался в салоне.

после снятия блока насоса горлышко бензобака лучше закрыть пленкой, чтобы предотвратить попадания в него пыли и грязи;

будьте готовы, что с новым топливном фильтром тойота Королла может завестись не с первого раза, это нормально. Попробуйте ещё 2-3 раза, не стоит в панике нажимать на газ, это может только навредить.

Выбираем фильтр на Corolla

Перед заменой, необходимо тщательно подойти к выбору нового фильтра. Обращать внимание стоит на артикул и совместимость с вашим автомобилем. Рынок автозапчастей предлагает следующие варианты:

• для Corolla в 180 кузове номер запчасти – 23300-2040. Цена – полторы тысячи рублей;
• для Corolla в 180 кузове и модели а Avensis– 77024-02320, цена – от 8 до 9 тысяч рублей, так как фильтр поставляется в комплекте с насосом;
• оригинал от Тойоты 77024-12050 совместим с большинством современных Королл и стоит 5500 рублей;
• для 120 кузова подойдет деталь с артикулом 23217-0D090, за которую придется отдать 500 рублей;
• топливный фильтр для Тойоты Короллы в 150 версии кузова номер запчасти 77024-12030 ценой 4500 рублей.

Как устроен топливный фильтр на Тойоте Королле

В связи с тем, что от качества поступающего в инжектор и мотор топлива зависит срок их службы, японцы не обошли стороной организацию фильтрации горючего на своей культовой модели. Топливный фильтр Тойоты Короллы представляет собой вполне стандартный узел данного типа для обычной легковушки. Топливофильтр модели расположен в бензобаке и входит в состав целого топливного модуля, который объединяет в себе:

• два фильтрующих элемента: один предназначен для грубой очистки топлива от влаги и крупных примесей, другой — для тонкой фильтрации горючего от более мелких фракций;
• бензонасос;
• датчик уровня топлива;
• топливопровода.

Топливный фильтр Тойоты Короллы 120 и 150, как правило, меняется комплексно с цельным топливным модулем. Однако конструкционно он является разборной деталью, поэтому при желании любой владелец модели может приобрести исключительно фильтрующие элементы, демонтировать узел и заменить только их, в разы сэкономив на ремонте. Выбирать между возможными вариантами проведения замены — прерогатива исключительно автовладельца, но проводить её время от времени просто необходимо.

Меняем топливный фильтр на Toyota Corolla E150 своими руками

Как оказалось у Тойота Королла в 150 кузове топливный фильтр располагается не под задним колесом, как у других современных транспортных средств, а непосредственно в топливном баке, что доставляет массу неприятностей владельцам, которые готовы самостоятельно сменить забитый элемент.

Процесс замены топливного фильтра на Тойота Королла e150

Процесс смены топливного фильтра у Toyota Corolla E150 достаточно тяжёлый и трудоёмкий, поэтому, тем, кто не уверен в своих силах, рекомендуется обратиться в автосервис к специалистам.

Месторасположение фильтра достаточно специфическое – непосредственно в топливном баке транспортного средства, поэтому придётся проделать огромную работу, чтобы его заменить.

Алгоритм

Итак, приступаем сразу к проведению процесса:

1. Первым делом необходимо обесточить транспортное средство. Для этого с АКБ удаляется минусовая клемма.
2. Далее, будет необходимо демонтировать заднее сиденье.

Топливный фильтр располагается в бензобаке, который под задними сиденьями.

Отсоединяем проводку бензонасоса.

Откручиваем фиксирующую крышку.

Проводим сборку узла.

Подсоединяем трубки и электрику.

Артикулы и выбор изделия

Выбор изделия производится достаточно просто. Кроме оригинального топливного фильтра, существует только один аналог, который, как показывает практика, и берут автомобилисты. Итак, рассмотрим, какие фильтрующие элементы предлагает нам автомобильный рынок:

• Toyota 77024-12050 – оригинальная деталь, которая стоит около 4000 рублей.
• JS Asakashi FS21001 – единственный, представленный на рынке, аналог со стоимость тоже в 4000 рублей.

Вывод

Заменить топливный фильтр на Toyota Corolla E150 достаточно сложно, поскольку приходится разбирать часть салона и добираться в топливный бак. Так, рекомендуется доверять данную процедуру исполнять автосервисам, во избежания дополнительных неполадок.

Замена топливного фильтра тойота королла

Отчет по замене топливного фильтра на Toyota Corolla LE, 2001 г.в. из США.

Думаю, что пригодится всем, у кого такой же фильтр, но на других машинах. Итак:

1. Снимаем заднее сиденье. Видим картину:

2. Лючок, под которым скрывается бензонасос в сборе, на котором, в свою очередь находится фильтр, который собираемся менять — под этой крышкой. Она на герметике. Берем отвертку, поддеваем сбоку и открываем.

3. Открыв, видим изображенную на фото ниже картину. К бензонасосу подходят топливная трубка и жгут проводов к разьему.

4. Рассоединяем разьем.

5. Далее сдвигаем желтую пластмассовую скобку по направлению стрелки, чтобы освободить разьем топливной трубки.

6. Вынули скобу? Далее поднимаем топливную трубку вверх и отводим ее в сторону, чтобы не мешала. Из нее может вылиться бензин, приготовьте тряпочку.

7. Замечаем положение бензонасоса в своем гнезде относительно корпуса машины, чтобы потом поставить так же, отворачиваем винты «на 8» по кругу и снимаем металлическое прижимное кольцо.

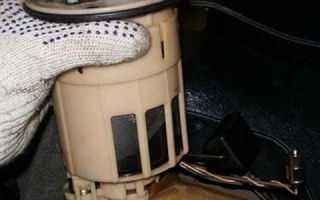

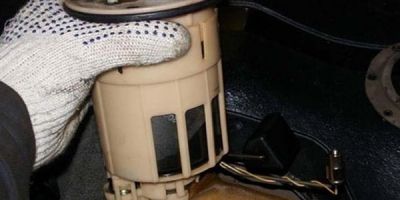

8. Аккуратно, чтобы не повредить поплавок и сетку, вынимаем бензонасос из бака.

9. Вот собственно и он, красавчик
