Многие автолюбители даже не представляют, насколько важна выхлопная система автомобиля в безаварийной работе силового агрегата, и не уделяют её обслуживанию должного внимания, в результате чего, может произойти выход из строя двигателя. Именно по этой причине, стоит внимательно ознакомиться с принципом работы выхлопной системы, её конструктивными особенностями, и знать, из чего состоит выхлопная система.

В работе двигателя внутреннего сгорания важная роль отводится своевременному выводу наружу отработавших газов, начинающих скапливаться в камере сгорания головки блока цилиндров сразу после воспламенения топливной смеси. Данную задачу призваны выполнять выхлопные системы, или как говорят автолюбители, глушители, которыми оснащаются все современные машины. Должная работа выхлопной системы, направленная на отвод из мотора остатков отработанной топливной смеси, целиком зависит от исправности всех её составных элементов, имеющих некоторые конструктивные отличия в зависимости от типа двигателя.

Принцип работы выхлопной системы автомобиля

Своевременному и качественному выводу выхлопных газов отводится большая роль. Потому что, если вовремя отработанные газы не будут удаляться, то они будут оставаться в камерах сгорания цилиндров и заполнять некоторый объем, а значит, это приведет к потере мощности двигателя и нестабильной работе.

Выхлопная система состоит из нескольких секций, соединенных между собой крепежными болтами.

Назначение всех секций:

• выведение из камер сгорания цилиндров мотора все выхлопные газы;
• уменьшение шума работы силового агрегата (двигателя) во время работы;
• уменьшение уровня токсичности в отработанных газах;
• недопущение попадания в салон машины выхлопных газов.

Простая конструкция выхлопной системы выводит газы по трубам. Все наверное знают, что если глушитель или труба глушителя продырявится, то шум работы двигателя увеличивается в несколько раз.

Уровень токсичности понижается за счет установки в выхлопную систему катализаторов. За работой катализатора следит датчик лябда-зонд. В дизельных агрегатах используется сажевый фильтр для уменьшения выбросов вредных веществ.

Некоторые снимают этот датчик сами и устанавливают обманку лябда зонд.

Как в бензиновых, так в современных дизельных ДВС используется турбонагнетатель, который загоняет смесь из кислорода и отработанных газов, которые он всасывает из выпускного коллектора. На корпусе выпускного коллектора таких машин устанавливается датчик, которые регулирует подачу в турбину выхлопных газов.

Прямоточный глушитель

В обычных глушителях в процессе сопротивления отработанным выхлопным газам, теряется часть мощности мотора. Хоть этот расход и незначительный, многие автолюбители ищут способы, как сделать глушитель тише без потери мощностей двигателя. Для этих целей производители разработали специальные прямоточные модели.

Устройство такого глушителя отличается от привычной схемы. В отличие от штатных моделей, в прямоточных агрегатах мощность двигателя не только снижается, но и повышается, за счет использования энергии выходящих газов.

Суть работы «прямотоков» заключается в том, что при выходе газов из коллектора требуется меньшее сопротивление. Благодаря этому мотору не приходится затрачивать лишней энергии, чтобы преодолеть давление. Полученная разница преобразуется в полезную мощность движения.

Сам прямоточный глушитель представляет собой прямую трубу с перфорированной поверхностью. По большому счету она заключена во внешний кожух. Внутри глушителя также есть разделители и камеры, просто их меньше, чем у штатных систем. Благодаря такой конструкции, отработанные выхлопные газы движутся по прямой и не встречают сильного сопротивления. В то же время, благодаря перфорированной поверхности они расширяются и свободно выходят.

Внешний кожух прямоточного глушителя покрыт специальным поглощающим составом, за счет чего газы, находящиеся внутри, не резонируют, а звук мотора не превышает допустимых пределов. Таким образом, уровень шума сводится к минимуму.

Чтобы усилить эффект некоторые автовладельцы используют дополнительные внешние сегменты.

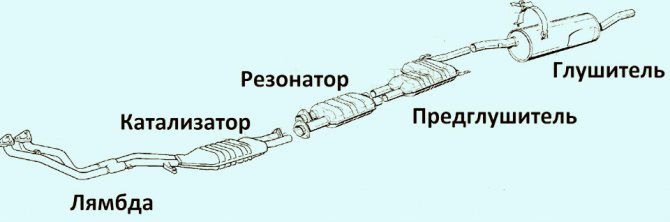

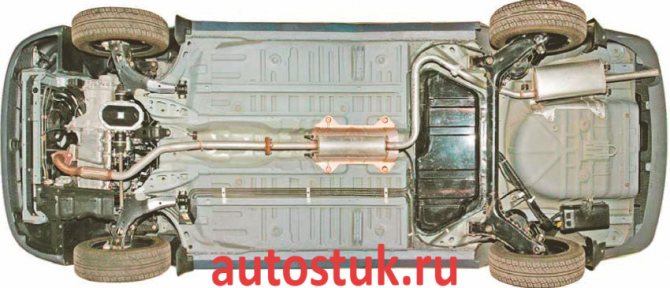

Конструкция выхлопной системы автомобиля

В строение системы выхлопа современных машин входят около 5 элементов, каждый из который выполняет свою функцию. В схему выхлопной системы входит:

1. Выпускной коллектор.
2. Приемная труба выхлопных газов, она же «штаны».
3. Каталитический нейтрализатор или катализатор.
4. Пламягаситель или резонатор.
5. Глушитель.

Выпускной коллектор

Выпускной коллектор служит для приемки отработанных газов из камер сгораний цилиндров. Материал: чугун или нержавеющая сталь, или керамика.

Приемная труба

Приемная труба, которую обычно называют штанами служат для объединения выхлопных газов, поступивших из разных цилиндров в один общий коллектор. Дальше смесь выхлопных газов проходит через катализатор. На этом участки часто устанавливают гофру, чтобы гасить вибрации, которая передается на конструкцию выхлопной системы двигателем через жесткое соединение.

Катализатор или каталитический нетрализатор

Катализатор напоминает пчелиные соты из керамики. Сверху катализатор покрыт сплавом иридия и платины. Такие вещества позволяют вступать в химическую реакцию с веществами, содержащимися в выхлопных газах. Здесь происходит разделение на кислород и оксид азота. Отделенный чистый кислород помогает сжигать остатки топливно-воздушной смеси, в результате этого к глушителю подается азото-диоксидоуглеродная смесь. Датчик лябда зонд передает данные работы катализатора на блок управления (ЭБУ). Похожий датчик устанавливается на выпускной коллектор, чтобы анализировать показатели токсичности газов, которые поступили в катализатор.

Резонар или пламегаситель

Это устройство служит для уменьшения температуры отработанных газов. Понижение температуры происходит за счет ячеистой конструкции.

Глушитель

Конечной секцией вывода выхлопных газов является глушитель. В его корпусе находится перфорированная труба (то есть труба с отверстиями), задача которой уменьшить шум.

Все секции соединяются между собой болтами через фланцы. Соединения частей должны быть герметичными, поэтому устанавливаются термостойкие уплотнители.

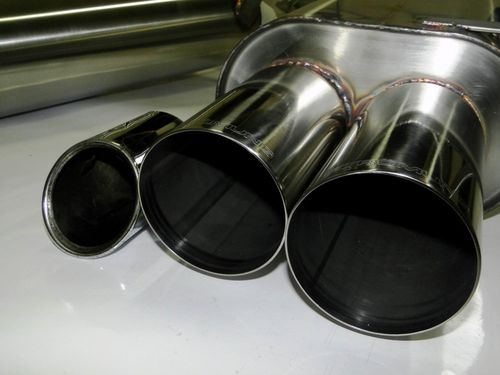

Какой диаметр подобрать?

Параметры систем вывода газов зависят от объема воздуха, перерабатываемого двигателем. Объем воздуха же зависит от мощности и объема двигателя. В соответствии с этой информацией можно порекомендовать примерные размеры труб.

К примеру, на 1,6 литровый двигатель устанавливаются выхлопные трубы диаметром 3,8-5 см. На 2,5 литровый двигатель достаточно конструкций размером 5 – 6,4 см. Для двигателей большего размера можно установить конструкции размером 7,6 см. Если объем двигателя выше 2,5 литра, лучше потратиться на двойную систему вывода газов. Как очевидно, чем выше объем двигателя, тем большим должен быть размер трубы.

Для того чтобы определить размер выхлопной конструкции в двойной системе требуется поделить объем двигателя на два, а затем производить расчет в соответствии с правилами, данными выше. К примеру, мотор на 3 литра оборудуется двумя выхлопными конструкциями на 3,8 и 5 см, мотор на 5 литров – конструкциями на 5 см и 6,4 см.

Под этими параметрами подразумевается один размер на протяжении всей выхлопной конструкции (в том числе глушитель). Теоретически глушитель и выхлопную конструкцию можно сделать больше, однако на мощность это не повлияет, однако сделает звуки ниже.

В том случае, если соединение имеет конусообразную форму, можно выполнить установку большей и меньшей конструкции. Так увеличится скорость движения газов. Конструкции с большим диаметром, напротив, сделают движение газов медленней. В конструкцию не должен помещаться кулак. В этом случае она однозначно велика и снижает эффективность системы.

Дополнительные рекомендации

На показатели мощности также влияет форма коллектора. Лучше приобретать модифицированные коллекторы. Они обеспечивают наилучший результат. Обычную систему для вывода газов можно улучшить, пройдясь по внутренней поверхности шлифовальным кругом, зафиксированным на дрель. Также можно сделать систему из нержавеющей стали. Это тоже позволяет улучшить показатели.

Оптимальные системы: 4-2-1. То есть, начало системы – это 4 конструкции, соединяющиеся в 2, а затем в одну. Также существуют системы 4-1 и 4-2. Они обеспечивают максимальную мощность и эффективны при предельно высоких оборотах. Часто такие системы устанавливаются на гоночные автомобили.

В том случае, если диаметр труб слишком велик, движение газов уменьшится. Тот же эффект оказывают катализаторы. Однако, если вы можете заменить старую конструкцию на новую с нормальными размерами, то катализатор убрать нельзя, так как это обязательная деталь авто. Увидеть типы выхлопных конструкций и различные системы для машин вы можете на фото.

Виды неисправностей и ремонт выхлопной системы автомобиля

Многие автолюбители усовершенствуют выхлопную систему. Этим занимается, в основном, молодежь, которые любят тюнинговать свои тачки. Одним из вариантов такого тюнинга — это удаление резонатора и установка прямоточного выхлопа.

Основная неисправность выхлопной системы — это негерметичные соединения, из-за которых, например, отработанные газы попадают в салон при открытии дверей. Устраняется покупкой и установкой ремкомплекта для соединения деталей выхлопной системы.

Также из-за высокой температуры и агрессивной среды металл быстро ржавеет. Труба приходит в негодность.

Если труба продырявится, то сразу это будет понятно по высокому уровню шума. Шум будет, как у картинга.

Запрещается эксплуатировать автомобиль без выхлопной системы. Это и опасно, и разрушит двигатель.

Возможные неисправности, методы их устранения и варианты тюнинга

Конструкция выхлопной системы является идеальным вариантом для проведения тюнинга легкового автотранспортного средства, благодаря простате монтажа её составных частей и наличием большого ассортимента различных деталей. Самым частым вариантом тюнинга глушителя является установка так называемого прямоточного выхлопа, когда из системы убирается резонатор.

Наиболее частые неисправности выхлопной системы связаны с потерей герметичности деталей или их соединений, уплотнители в которых могут сильно износиться. Для замены уплотнительных элементов, необходимо приобрести ремонтный комплект выхлопной системы, и открутив крепёжные болты, поменять их на новые.

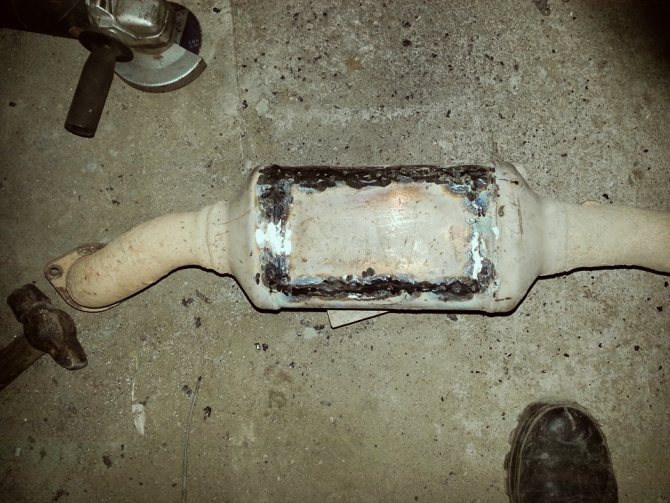

Сделанные из различных сплавов металла детали выхлопной системы, подвергаются значительному нагреву, резкому перепаду температур, и работают в условиях повышенных нагрузок, в результате чего подвержены сильному износу и прогаранию внутренних частей. Определить данные поломки позволит громкий шум работающего мотора и визуальная диагностика выхлопной системы, после проведения которой, повреждённую деталь конструкции необходимо либо заменить на новую, в случае внутренних неисправностей, либо отремонтировать её корпус с помощью электро/газосварки.

В современных автомобилях работа силового агрегата контролируется блоком управления, который получает определённые сигналы от многочисленных датчиков, расположенных на всех его конструктивных узлах. В конструкции выхлопной системы расположен датчик, именуемый лямбда-зондом, замеряющий количество токсичных веществ в отработанных газах. Его неисправность или некорректную работу способен выявить только диагностический стенд, после чего датчик необходимо заменить.

Эксплуатировать автомобиль с неисправной выхлопной системой нельзя, это может привести, как к поломке силового агрегата, на клапанах образуется закоксование рабочей поверхности, приводящее к потере мощности мотора, так и к возможному нанесению вреда здоровья водителя и всех пассажиров, из-за попадания в салон токсичных выхлопов.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Назначение

Как известно, в двигателе при работе происходит воспламенение смеси. Это возгорание сопровождается характерным звуком. При взрыве образуется колоссальная толкательная энергия. Она настолько велика, что способна поднять поршень в верхнюю мёртвую точку. В последнем такте работы происходит выпуск газов. Они под давлением выходят в атмосферу. Но для чего же нужна система выхлопа? Она служит для гашения звуковых колебаний. Ведь без нее работа даже самого технологичного мотора была бы громкой и невыносимой. Таким образом, система выхлопа выполняет следующие функции: Вывод из цилиндров двигателя продуктов горения. Снижение уровня токсичности газов. Исключение попадания продуктов горения в салон автомобиля.

Меняем резонатор глушителя своими руками

Чтобы сменить резонатор без помощи специалистов вам потребуется:

• сам резонатор;
• комплект прокладок, крепежей, а также уплотнительное соединительное кольцо для нового малого глушителя;
• антикоррозийный спрей (например, WD-40);
• ключи на 17.

После того как вы подготовили все необходимое, загоните машину на эстакаду или смотровую яму. Воспользуйтесь ручным или стояночным тормозом, либо просто поставьте автомобиль на передачу. Далее:

1. Обработайте места крепления резонатора к глушителю и сами болты антикоррозийным составом.
2. Демонтируйте старый резонатор. Если снять его будет сложно, повторите обработку антикором. Скорее всего, болты в любом случае придется срывать, однако есть шанс их уберечь.
3. Отсоедините хомут, который крепит резонатор к глушителю.
4. Разъедините трубы и избавьтесь от металлического уплотнителя.
5. Ослабьте крепежные гайки резонатора, которые соединяют его с нейтрализатором или коллектором.
6. Приподнимая резонатор, аккуратно снимите подушки подвески с кронштейнов.
7. Полностью открутите крепежные гайки и снимите малый глушитель.
8. Установите новый резонатор, действуя в обратном порядке.

Полезно! После того как вы соединили резонатор с глушителей, обязательно убедитесь, что в местах стыков нет щелей или зазоров.

ТИПЫ ШУМОПОГЛОЩАЮЩИХ ЭЛЕМЕНТОВ

Глушители в авто могут быть активными, которые представляют собой достаточно простое устройство, а также реактивными. В первом случае для их производства используются вибростойкие материалы, которые способны выдерживать воздействие высоких температур.

Активные устройства наиболее популярны, поскольку неприхотливы в эксплуатации. Существенным их недостатком является их быстрое загрязнение. Реактивные устройства глушителей состоят из сложных элементов камер-резонаторов.

Что касается задней шумопоглощающей камеры автомобиля, то в ее устройстве присутствует множество отсеков, которые содержат в себе специальный наполнитель. Он необходим для снижения звука отводимых газов при работе двигателя авто. В устройстве современных глушителей автомобилей может использоваться несколько технологий поглощения звукового фона и очистки отделяемых газов одновременно.

Они могут содержать в себе множество различных материалов, которые обеспечивают максимальное снижение звука отработанных потоков газов, уровня их токсичности и температуры.
