Необходимые комплектующие для проведения работ

Для замены в трансмиссии используется не масло, а специальный состав, предназначенный конкретно для данного агрегата. На этикетке тары данной жидкости имеется обозначение ATF (automatic transmission fuid). Данная жидкость способна функционировать при более сложных условиях, выдерживая значительные нагрузки. При работе коробки передач рабочая температура деталей достигает 300-400*С.
При длительной эксплуатации коробки передач из раствора, используемого для смазки и охлаждения, испаряются летучие компоненты, меняется состав трансмиссионной жидкости, что недопустимо.

Жидкость, заливаемая в АКПП Тойота Королла, выполняет двойную функцию:

• отвод тепла от деталей коробки во внешнюю среду;
• смазку соприкасающихся деталей.

Для стабилизации раствора при высоких температурах и стабилизации протекающих процессов с предотвращением окисления добавляются специальные присадки, которые предотвращают износ деталей и позволяют нормально функционировать механизмам при температурном режиме от -40* до +150*С.

При длительной эксплуатации коробки передач из жидкости, используемой для смазки и охлаждения, испаряются летучие компоненты, меняется состав трансмиссионной жидкости, что недопустимо для нормальной работы механизмов.

Тип жидкости, применяемой для трансмиссии каждого автомобиля, указывается в заводских документах. Наиболее часто используется тип трансмиссионной жидкости DEXRON (модификации I,II,III).

При полной замене автожидкости в обязательном порядке необходимо определиться с маркировкой всех необходимых комплектующих, которые могут понадобиться для замены: масляный фильтр, уплотнительные кольца и прокладки.

Необходимо учитывать, что жидкости заливаются через отверстие замера уровня в коробке передач, а в некоторых марках автомобилей с использованием контрольной пробки в коробке АКПП.

Toyota Corolla auto transmission fluid change 2007 type s the unconventional way

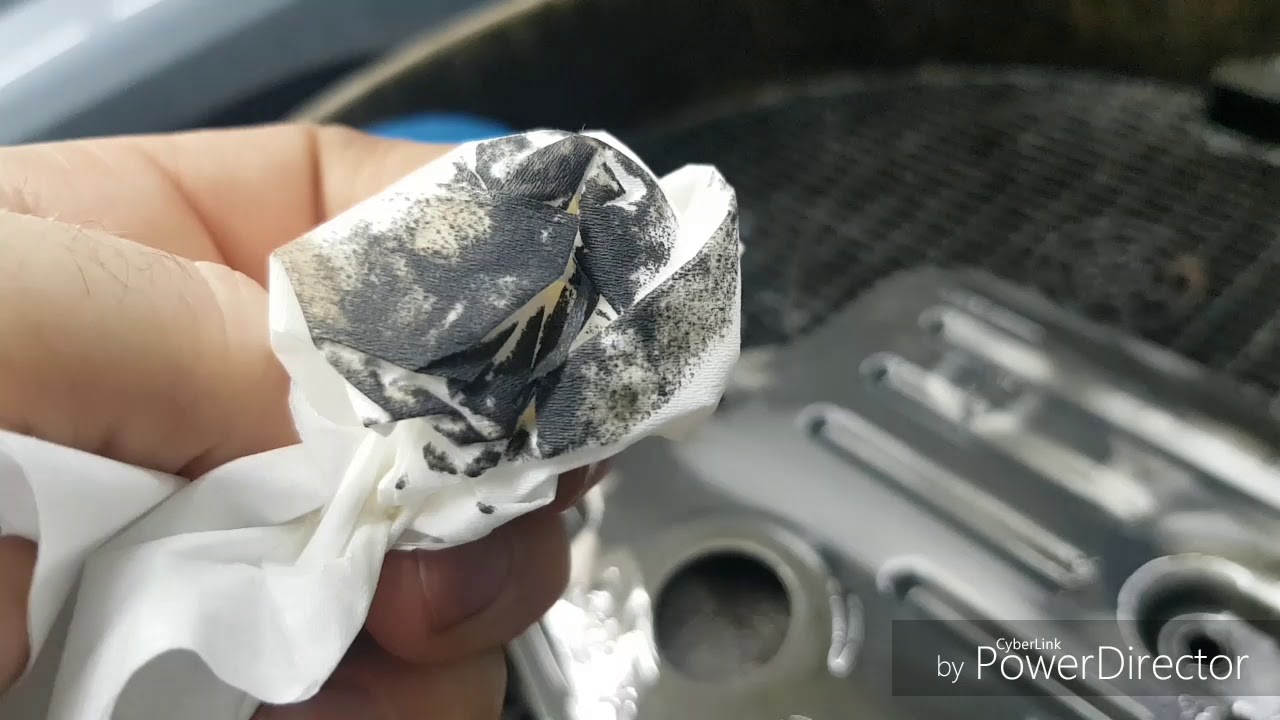

Нужно ли менять жидкость в автомате (вариаторе)?! Тойота Королла — замена фильтра АКПП.

Замена масла в домашних условиях. Toyota Corolla 2008

Выбор масла для замены

Прежде, чем будет произведена замена масла в АКПП Тойота Королла 150/120, надо собрать информацию, которая поможет правильно определить характеристики рабочей жидкости:

• Автомобиль, год производства, кузов;
• Трансмиссия;
• Марка силовой установки, объём, потребляемое горючее;
• Марка оригинального масла, сколько лить в коробку, какие существуют заменители жидкости.

Что бы исключить риски и знать наверняка, какое масло заливать в АКПП Тойота Королла в 120и 150 кузовах, используют спецификацию ATF (Automatic Transmission Fluid). Документ стандартизирует и структурирует требования к смазкам в автоматических трансмиссиях.

Согласно рекомендациям, в коробке Тойота Королла 120 применяется трансмиссионная жидкость ATF Type T-IV, для кузова Е150 рекомендуется жидкость ATF WS. Смазки нельзя смешивать, поэтому перед процессом замены желательно ознакомиться с документацией к коробке.

Рекомендуется использовать только оригинальную продукцию, но если сделать это невозможно, используются заменители, к их числу относятся трансмиссионные масла Mobil ATF 3309, TOTAL FLUIDE XLD FE и другие.

От частичной или полной смены жидкости, напрямую зависит, сколько масла войдет в АКПП Тойота Королла 120/150. Частичная замена выполняется, при слабом загрязнении, на неё уходит 4 литра смазки. При полной замене, со снятием поддона и промывкой системы, понадобиться 8 литров жидкости. Сервисное обслуживание, с установкой на специальный стенд, заберёт 10-12 литров, поскольку замена проводится аппаратным методом.

Подготовка, инструменты и замена

Предварительный этап – изучение техники безопасности обслуживания автомобиля, а также подготовка инструментария. Замена масла в МКПП Тойота Королла е150 производится в специальной одежде и защитных перчатках, а также при достаточном уровне освещения. Прежде чем производить процедуру необходимо дать автомобилю остыть в течение 20 минут.

• Меняем масло в акпп прадо 120

Инструменты:

• отвертка, гаечные ключи, а также шестигранные ключи;
• обыкновенный лейка и полуметровый шланг;
• специальные прокладки для заливного и сливного отверстий;
• свободная тара для слива отработанного расходного материала.

Пошаговая инструкция

После приобретения нового расходного материала надо подготовить инструменты и гаражное помещение для процедуры замены масла в коробке Тойота Королла 2008 года выпуска.

Первым делом загоняем автомобиль на «яму», снимаем защиту и демонтируем две пробки: сливную и заливную, а затем сливаем старую смазку в свободную тару.

Расположение сливной и заливной горловин Для того чтобы снять защиту понадобится гаечный ключ на 17, а для демонтажа пробок – на 24. На демонтированных пробках автолюбитель может увидеть предупреждение о необходимости предварительного изучения техники безопасности. Отработанный расходный материал сливается полностью в течение 20 минут.

После слива оцениваем состояние смазочной жидкости.

Если появилась стружка – промываем и очищаем поддон. Как правило, по цвету сливаемая машинная смазочная жидкость практически не отличается от новой, в противном случае имеет место неисправность в работе коробки переключения передач. Сливная пробка на рассматриваемой модели не оборудована с внутренней стороны специальным магнитом, эффективно собирающим стружку, как в автомобилях других марок.

Уплотнительные кольцо надо купить новой

Затем необходимо закрутить пробку на сливном отверстии.

•
  Тойота хайлендер: замена масла в акпп

Далее при помощи лейки и шланга в заливное отверстие необходимо налить новую жидкость.

По завершении процедуры обновления масла в МКПП Тойота Королла Е150 следует закрутить крышку заливного отверстия, а также вернуть на место защиту.

Методы полной замены масла

Полная замена ATF рекомендована в случаях нарушений в работе АКПП: рывков, затрудненного переключения, возникновения посторонних шумов. Для самостоятельной замены масла понадобится помощник. Также нужно подготовить перчатки, набор ключей, тряпки, пластиковую канистру для слива старого масла, немного керосина для очистки деталей, шланг, желательно прозрачный. Нужно заранее приобрести фильтр масляный на замену, уплотнительное кольцо фильтра, прокладку поддона АКПП и ATF.

После снятия поддона по порядку, описанному выше, заливают трансмиссионную жидкость. ATF сначала понадобится примерно столько же, сколько слилось. После отсоединяют шланг для отвода масла от охлаждающего радиатора, меняют его на приготовленный и противоположный конец опускают в емкость. Помощник заводит Тойоту Королла, доводит двигатель до высоких оборотов и тут же заглушает.

Второй способ — не глушить двигатель, пока не начнется слив чистого, прозрачного масла. Замерить уровень ATF. На следующем этапе заменяют фильтр масляный, устанавливают купленный поддон и его прокладку. Метод полной замены масла своими руками может привести к поломке узлов АКПП, но обходится в 1,5 раза дешевле аппаратной замены ATF.

Суть аппаратного метода — в прогонке масла под давлением при незаглушенном двигателе через более мелкий, чем в автоматической коробке передач, фильтр. ATF одновременно подается и удаляется. Весь процесс занимает порядка 10 минут и завершается, когда жидкость приобретает нормальный цвет и прозрачность.

Преимущества такого метода в снижении расхода топлива после процедуры — уменьшаются потери в гидротрансформаторе. Переключение передач становится более плавным и быстрым. Недостатки в большом расходе ATF — потребуется 10-12 л. Аппаратная замена обходится дороже частичной в среднем в 1,5 раза.

При проведении замены масла в коробке-автомат на авто с большим пробегом возможно засорение деталей коробки передач отложениями вплоть до последующей поломки всего механизма. К негативным последствиям приводит и применение масла для АКПП, не рекомендованного производителем: может появиться посторонний шум, снижается плавность переключения передач. Допуски производителя по смазочным материалам желательно соблюдать и при решении вопроса о том, какое моторное масло выбрать.

Замена масла ( Toyota Corolla )

РАЗДАЧА ПРЯНИКОВ

Итак, смотрим, что получилось. Сразу бросилось в глаза, что влияние марки жидкости на коэффициент трения было очень неоднозначным. Для модели зубчатого зацепления все различия уложились в пределы погрешности измерений. Чуть лучше других смотрится голландский NGN Universal ATF. А вот для модели подшипника всё иначе — разбег замеренного параметра достаточно велик. Тут лучшие показатели — у жидкостей Motul Multi ATF и Castrol ATF Multivehicle.

Насколько критична разница по этому параметру? В масштабах всего силового агрегата (двигатель и коробка передач) доля потерь на трение в коробке не столь уж велика (если не учитывать потери в гидротрансформаторе). Зато нагрев масла от трения при работе на разных жидкостях различается куда значительнее: усредненная совокупная разница для моделей зубчатого зацепления и подшипника составляет примерно 17%. С точки зрения температурного эффекта эта разница весьма ощутима — до 10–15 градусов, которые дают изменение КПД гидротрансформатора на заметные единицы процентов. Лучше других здесь выглядит синтетика фирмы Motul. Лишь немного уступают ей жидкости NGN Universal и Totachi Multi-Vehicle ATF.

Разогрев жидкости влияет и на ее вязкость: чем больше нагрев, тем она ниже. А с падением вязкости снижается эффективность гидротрансформатора. У многих на памяти проблемы с «автоматами» не очень юных «французов», когда из-за повышения температуры жидкости (особенно летом в пробках) они вообще отказывались работать!

Идем дальше

Очень важно, чтобы зависимость вязкости от температуры была максимально пологой. Одним из основных критериев этой пологости является индекс вязкости: чем он выше, тем лучше

Тут лидеры — жидкости Mobil Multi-Vehicle ATF, Motul Multi ATF и Formula Shell Multi-Vehicle ATF. Ненамного отстал от них «мультик» бренда NGN.

• Замена масла в акпп хонда аккорд 8

Посмотрим, насколько изменится вязкость жидкости в рабочей зоне коробки с учетом ее нагрева. Разница ощутимая! Для кинематической вязкости она доходит до 26%. А КПД «автоматов» (особенно старых конструкций) достаточно невелик и в большой степени определяется эффективностью работы гидротрансформатора — который как раз и страдает при уменьшении вязкости рабочей жидкости.

Наименьшее падение вязкости обнаружилось у масел Motul Multi ATF, Formula Shell Multi-Vehicle и NGN Universal ATF. Наибольшее — у Totachi Multi-Vehicle ATF. Это, конечно, сравнительные результаты, прямого переноса на эффективность коробки делать нельзя. Но для форсированных моторов, в которых нагрузка на узлы автоматической коробки выше, предпочтительно иметь жидкости с более стабильной характеристикой.

Низкотемпературные свойства оценивали по совокупности нескольких параметров. Очевидно, что все жидкости, и ATF в том числе, густеют на морозе. Значит, при изрядном минусе за бортом излишняя вязкость будет мешать провернуть мотор на старте, поскольку на машинах с автоматом педаль сцепления не предусмотрена. Поэтому мы определяли кинематическую вязкость каждого образца при трех фиксированных отрицательных температурах. Кроме того, оценили температуру, при которой кинематическая вязкость масла достигнет некой фиксированной величины, условно принятой за предельную, при которой еще возможно «проворачивание» коробки передач.

Заодно определили температуру замерзания: этот параметр входит во все описания ATF и косвенно свидетельствует о том, на базе какой основы сделана жидкость — синтетической или полусинтетической.

В этой номинации опять победили синтетики с высоким индексом вязкости: Motul Multi ATF, Mobil Multi-Vehicle ATF, NGN Universal ATF, Formula Shell Multi-Vehicle. У них же зафиксированы и самые низкие температуры застывания. И наконец, защитные функции жидкостей, то есть их способность препятствовать износу. Мы исследовали износ двух моделей — зубчатого зацепления и подшипника скольжения, поскольку в реальной коробке условия работы этих узлов заметно разнятся. Следовательно, и свойства ATF, обеспечивающие уменьшение износа, должны быть разными и увязанными с работой гидротрансформатора. И здесь мы обнаружили разброс результатов. Лидер в минимизации износа зубчатых зацеплений — Mobil Multi-Vehicle ATF, а в состязаниях на подшипниках скольжения с большим отрывом победили Motul Multi ATF и Totachi Multi-Vehicle ATF.

Функции трансмиссионного масла

Поскольку автоматическая трансмиссия состоит из разных механизмов: гидротрансформатор, планетарная передача, набор фрикционов, масло ATF выполняет сразу несколько функций:

1. Способствует плавному переключению скоростей, снижает шум и вибрацию при работе.
2. Отводит тепло от нагревающихся деталей. Средняя температура в картере АКПП составляет 80-90°С, но в летнее время при городском цикле езды достигает 150 °С. Охлаждение масла происходит в, специально отведенном для этого, радиаторе, который находится отдельно или совмещен с радиатором системы охлаждения.
3. Передает усилие на управляющие золотники гидросистемы, обеспечивая переключения скоростей.
4. Будучи рабочим телом гидротрансформатора, трансмиссионная жидкость соединяет маховик двигателя с планетарным рядом коробки-автомат.
5. Обеспечивает определенный коэффициент трения между фрикционными дисками, в момент переключения передачи.

Как самостоятельно сменить масло в АКПП в Тойоте Королла?

В соответствии с рекомендациями специалистов концерна Toyota, замену масла в АКПП в Тойоте Королла (если говорить, в частности, о сериях E120 и E150) нужно проводить каждые 40000-50000 километров. Хотя российским водителям нужно делать поправку на местные дороги и снижать указанные числа в 1,5-2 раза, в зависимости от интенсивности эксплуатации автомобиля и качества дорог, по которым он перемещается.

Основной список расходников и инструментов для замены масла в АКПП на Toyota Corolla включает:

• Новое трансмиссионное масло;
• Новый фильтр трансмиссии;
• Уплотнитель пробки слива;
• Уплотнитель, располагаемый между крышкой и поддоном;
• Набор ключей и отверток;
• Крепкая ветошь для очистки деталей;
• Рабочие плотные перчатки;
• Фонарик или переносная лампа;
• Поддон, широкая канистра или ведро объемом хотя бы на 5 литров, для слива «отработки»;
• Воронка.

В отношении техники безопасности при замене трансмиссионного масла нужно соблюдать следующие правила:

• Надевать рабочую одежду и, в первую очередь, плотные рабочие перчатки. Все манипуляции совершаются в условиях разогретого двигателя, об который легко обжечься. На случай форсмажоров рекомендуется рядом держать емкость с ледяной жидкостью, об которую моментально остужается ожог;
• Для подсветки НЕ ИСПОЛЬЗОВАТЬ свечи или зажигалки. Возможно воспламенение масла;
• Если процедура проводится не на эстакаде, подъемнике или в яме, а машина поднята с помощью домкратов — они должны быть в рабочем состоянии, без поломок. Иначе последствия могут быть трагичными.

Материалы для комплексной замены масла в АКПП Toyota Corolla

Чтобы поменять масло в АКПП Тойота Королла в кузовах 120, 150, не прибегая к посторонней помощи, нужно запастись терпением и необходимым перечнем материалов. По времени это может занять от двух до трех часов при наличии всех инструментов под рукой.

Список необходимых материалов:

• трансмиссионная жидкость 4 литра;
• масляный фильтр АКПП номер в каталоге 3533052010 (35330–0W020 для моделей Тойота Королла в кузове 120 2007 года выпуска и для авто в кузове 150 2010 и 2012 года выпуска);
• комплект ключей;
• широкая емкость для слива трансмиссионки;
• обезжириватель 1 литр (бензин, ацетон или керосин);
• новая прокладка для поддона (артикул 35168-12060);
• уплотнительное кольцо для сливной пробки (артикул 35178-30010);
• герметик (при необходимости);
• ветошь и вода для вытирания грязных поверхностей;
• воронка с узким концом;
• емкость со шкалой для измерения объема;
• защитные перчатки;
• динамометрический ключ.

Данный список необходим для частичного обновления масла в коробке автомат Тойоты Короллы. Для полного цикла потребуется не менее 8 литров масла и дополнительно пластиковая емкость, а также помощь еще одного человека, который будет периодически запускать двигатель. Помимо всего этого для проведения мероприятия нужна эстакада, смотровая яма или подъемник, чтобы обеспечить удобный доступ к АКПП Тойоты Короллы.

Замена масла АКПП Toyota Corolla 120 (E120)

Выбор смазки

Качественное автомобильное масло для трансмиссии должно:

• противостоять задирам и износу;
• быть устойчивым к окислению;
• располагать оптимальными показателями вязкости и температуры;
• сопротивляться коррозийному воздействию;
• быть стойким к вспениванию;
• быть совместимым с множеством уплотняющих элементов;
• иметь увеличенную несущую способность к крутящему моменту.

Смазки различаются по своему цвету, могут быть как желтыми, так и розоватыми. Обусловлено это красителями, которые добавляются автопроизводителем в нефтепродукт. После заливания в трансмиссию автомасло может сделаться коричневым. Темный оттенок свидетельствует о том, что смазка «сгорела».

Оригинальное трансмиссионное масло тойота

Не забывайте, что лучшая масляная жидкость та, которую рекомендует изготовитель транспортного средства. Она располагает показателями, обеспечивающими бесперебойное функционирование трансмиссии.

Вовремя меняйте трансмиссионное масло

Тем не менее, ничего страшного не произойдет, если вы зальете в коробку переключения передач неподходящую смазку. КПП будет работать не так эффективно, как при заливке рекомендованного автомасла, однако никаких неисправностей не должно возникнуть.

Опытные водители стремятся быть независимыми от автосервисов. Именно поэтому самостоятельная замена трансмиссионного автомасла так распространена в Российской Федерации. Не всем хочется тратить свои деньги на то, что можно сделать своими руками. Необходимо лишь разобраться в алгоритме замены, понять, каковы интервалы проведения процедуры.

Различия замены масла в АКПП на других моделях Тойоты

Но есть ли отличия при замене трансмиссионного масла, если сравнивать Тойоту Королла с, например, Тойотами марок Премио или Фидлер? Разберем вопрос детальнее.

В процессе замены масла в АКПП на Тойоте Премио с кузовом седан своими руками или на Тойоте Фидлер нужно, в целом, совершать те же манипуляции, что описаны ранее в статье. Меняться может объем заливаемого масла, в зависимости от модели (даже размеры ключей и сила, прикладываемая при откручивании/закручивании аналогичны), но для данных расчетов рекомендуется обращаться к специалистам или опытным водителям.

Тойота Королла IX

Девятое поколение Тойота Королла в кузове Е120 выпускалось с 2000 по 2005 года.

Авто с двигателем 4ZZ-FE (97 л.с. – 1.4 л.) комплектовалось только МКПП, а с моторами 3ZZ-FE (110 л.с. – 1.6 л.) и форсированным 2ZZ-GE с VVT-L (215 л.с. — 1.8 л.) – АКПП.

Как и в десятом поколении общий подход к выбору масла для замены в коробках передач (механика и автомат) одинаковый. Но тут есть свои нюансы.

МКПП

Что касается механических коробок передач, то сюда многие рекомендуют лить оригинальное масло TOYOTA LV 75W и это в принципе правильно. Для замены сразу готовьте не менее 2 л. (норма 1,9).

Но можно пойти и по другому пути. Мы уже знаем, что производитель рекомендует заливать в трансмиссию масла GL4 или GL5 (спецификация по API).

Но многие автовладельцы Toyota Corolla в кузове Е120 из своего опыта эксплуатации автомобиля все же рекомендуют заливать в механическую коробку только рабочие жидкости по спецификации GL4, так как они благоприятно влияют на работу синхронизаторов, что не скажешь про аналогичные жидкости GL5 (GL-4+), которые имеют более агрессивный состав, пагубно влияют на синхронизаторы и лучше подходят для мостов.

Также избегайте масла с приставкой «HYPOID», к примеру, Toyota Hypoid Gear Oil 85W-90. Это гипоидные масла и их, как правило, заливают в редукторы, они тоже могут вывести из строя синхронизаторы. Да и по спецификации SAE они не подходят (75W-90).

Многие хвалят синтетическое трансмиссионное масло BARDAHL 75W90, так как оно не плохо себя зарекомендовало, но все же лучше лить аналоги (наше мнение).

АКПП

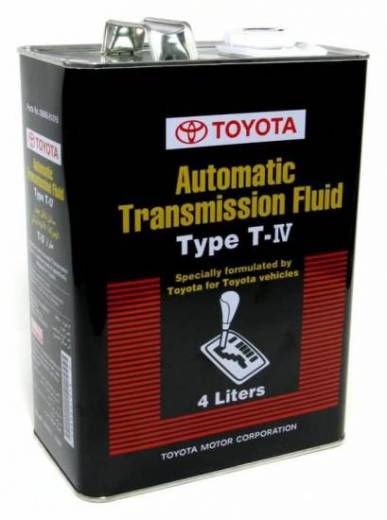

Что касается автоматических коробок передач, то в них заливают то же TOYOTA ATF Type T-IV (в черной банке – по артиклю 08886-81015) или в серебристой банке – по артиклю 08886-01705.

Для замены необходимо не менее 8 л. (с промывкой), поэтому придется брать сразу две канистры по 4 (5) л.

Но если замену будете проводить на сервисе, то готовьтесь заплатить за 12 литров так как замена там происходит аппаратным методом. При этом заправочная емкость может быть 6.8/6.9/8.3 л. в зависимости от модели АКПП.

Это интересно: Какое масло заливать в двигатель тойота королла 2011: что надо знать

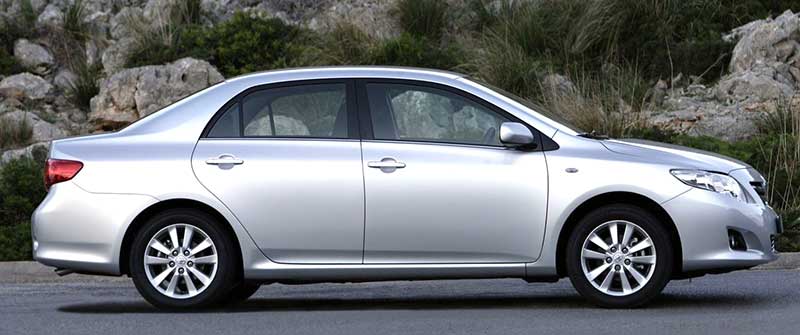

Тойота Королла X

Десятое поколение Тойота Королла выпускалось с 2006 по 2010 года (рестайлинг с 2010 до 2013 г.) в кузовах Е140 и Е150, комплектовалась 5 и 6 ступенчатой МКПП, коробкой автомат или роботом, а также вариатором.

На машины модельного ряда устанавливались бензиновые и дизельные моторы мощностью от 90 – 136 л.с. Относиться к автомобилю С-класса.

МКПП

Что касается механической МКПП, то сюда заливается 1.9 или 2.3 л. трансмиссионки, в зависимости от ступеней передач – 5 и 6 соответственно.

Также можно ориентироваться по установленному двигателю.

1. 4ZZ-FE и 3ZZ-FE (бензиновые) — 1.9 литра трансмиссионки;
2. 2ZZ-GE (бензиновый) — 2.3;
3. 1CD-FTV (дизель) — 2.5.

Производитель рекомендует заливать в коробку передач оригинальные трансмиссионные масла, к примеру:

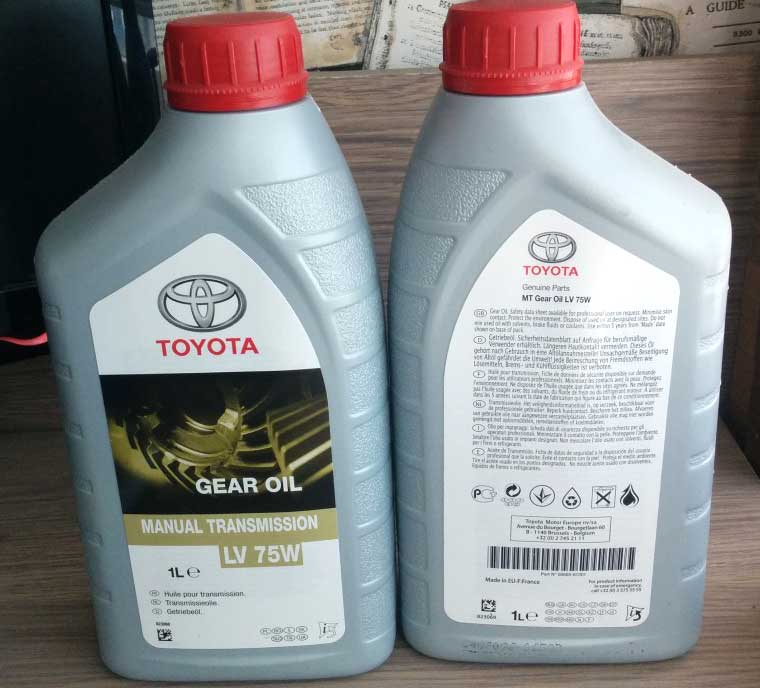

1. TOYOTA Gear Oil Manual Transmission «Getriebeoil LV 75W» — по артиклю 08885-81001.
2. TOYOTA Manual Transmission Gear Oil GL-4 75w-90 GL 4 — 08885-81026.

Но так как оригинальные рабочие жидкости дорогие, можно использовать аналоги – главное придерживаться правильной спецификации. По API – это GL4 или GL5. По SAE — 75W-90.

Вот выдержка из мануала.

К примеру, существует не плохой аналог — ZIC GFT 75w-90.

АКПП

В 4 – х ступенчатую коробку автомат U340E, которая устанавливается на автомобили в кузове Е140/150, заливаются другие марки трансмиссионных масел. Тут необходимо ориентироваться на спецификацию ATF.

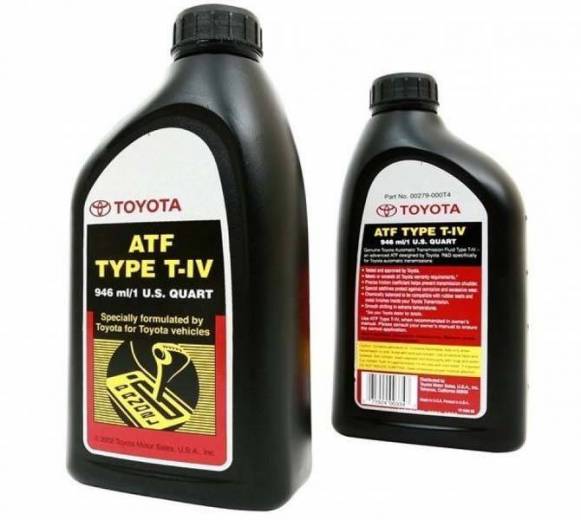

Производитель рекомендует в коробку автомат Тойота Королла заливать оригинальное трансмиссионное масло ATF Type T-IV (для ранних моделей) или ATF WS (для поздних, красного цвета).

Данные масла не рекомендуется смешивать, поэтому изучите документацию к машине, прежде чем проводить замену трансмиссионки.

В качестве аналога можно использовать и другие масла, к примеру, Mobil ATF 3309, CASTROL Transmax или TOTAL FLUIDE XLD FE.

Сейчас
читают
6 эффективных способов откачки лишнего масла из двигателя

914

Toyota Camry 2021: больше динамики при лучшей экономии топлива. Причины подорожания

909

Аналогичных масел для автоматических трансмиссий на рынке много, поэтому нет смысла все их перечислять, главное, чтобы они подходили под указанную выше спецификацию (ATF), но все же лучше лить оригинальные масла.

Замена может производиться, как частично, так и полностью. В первом случае, когда рабочая жидкость не сильно грязная и замена производится вручную, может понадобиться до 4 л. трансмиссионки (при норме 8). С промывкой уйдет полные 8.

Во втором случае, когда замена происходит с помощью аппарата на сервисе, может понадобиться уже от 10 до 12 л.

Замена масла в АКПП Toyota Corolla X (Тойота Королла 2010-2013)

Вариатор

Что касается вариатора Aisin K311, который устанавливается на автомобиль в кузове Е150, то сюда заливается трансмиссионная жидкость Toyota СVT Fluid TC – по артиклю 08886-02105 (для теплого климата) или Toyota СVT Fluid FE (для работы в низких температурах) в количестве – около 10 литров (понадобиться 3 банки по 4 л.). Масло ТС более вязкое.

Робот

Что касается масла в коробку-робот Toyota Corolla X, то в нее заливается 1.9 или 2.4 (для шести ступенчатого агрегата) литра оригинального Genuine Manual Transmission Gear Oil LV – артикул 08885-81001. Тут выдерживаются те же спецификации – по API GL-4 и SAE 75.

Аналоги существуют, к примеру, немецкий RAVENOL MTF-3 SAE 75W или Castrol Syntrax Longlife 75W-90, но все же лучше лить аналог.

Как часто следует менять ATF

В процессе эксплуатации трансмиссионная жидкость постепенно теряет свои смазывающие свойства. Этому способствуют частые перегревы, тяжелые условия работы, естественный износ фрикционных накладок и подшипников.

Средний интервал замены трансмиссионных жидкостей составляет 50 –150 тыс. км и зависит от следующих факторов:

• качества применяемого масла;
• типа коробки передач (автоматическая, бесступенчатый вариатор, роботизированная);
• условий эксплуатации (городской режим, высокие нагрузки, длительные поездки).

В обычных условиях жидкость менять не нужно, достаточно лишь следить за ее уровнем в картере и доливать при необходимости. Полная замена смазки в АКПП Тойота выполняется, согласно плановому техническому обслуживанию конкретного автомобиля.

Рекомендации

Рекомендации, при проведении замены масла в АКПП Тойота Королла 120/150:

• Замена масла проводится после каждых 40-50 тысяч километров пробега;
• Используется родное масло, японские механизмы (АКПП) чувствительны к смене марки трансмиссионных жидкостей;
• Если используются масла других производителей, пользуйтесь ATF спецификацией;
• При смене масла меняйте фильтрующий элемент;
• Предпочтительно проводить полную замену жидкости;
• Пользуйтесь услугами сертифицированных технических станций, оборудованных специальными стендами и предоставляющих гарантию на услуги.

Контроль уровня и необходимый объем

В процессе эксплуатации автомобиля Toyota Corolla следует осуществлять своевременный контроль за уровнем масла в коробке.

Короллы можно проверить с помощью специального щупа, установленного в картере трансмиссии. При холодном двигателе объем смазки должен быть не ниже о на стержне щупа. После полного прогрева коробки, не заглушая мотор, необходимо убедиться, что количество жидкости находится на уровне о. При недостаточном объеме масла необходимо его долить и выяснить причину снижения.

Стержень щупа с метками

Полная заправочная емкость коробки автомобилей Тойота зависит от страны, куда поставляются машины. Четырехступенчатые АКПП Королла 120 и 150 для европейских регионов вмещают 3,8–4,0 литра смазки. Авто для внутреннего рынка Японии — Спасио и Филдер оснащаются полным приводом, поэтому картеры коробок у них более емкие и вмещают около 8 литров жидкости.

Проверяем уровень

Прежде чем начать процедуру обновления трансмиссионки на Тойоте Королла, необходимо измерить ее уровень. Чтобы сделать это правильно, нужно следовать алгоритму действий:

• проехать на автомобиле около 10 километров, чтобы разогреть масло в коробке автомат Тойота Королла до рабочей температуры;
• остановиться на ровной поверхности;
• поднять капот и достать масляный щуп АКПП;
• протереть его сухой тряпкой и установить на прежнее место;
• после этого снова достать и проверить уровень по верхней отметке с надписью «HOT».

Читать

Опыт замены роботизированной коробки на автоматическую Toyota Corolla

В случае недобора уровня трансмиссионной жидкости ее следует долить. Если уровень превышен, тогда с помощью шприца и тонкой трубки откачивают излишек.

Алгоритм действий при замене масла в машинах с правым рулем

Праворукие автомобили Тойота Королла Филдер и Спасио оснащаются отдельным радиатором для охлаждения смазки. При замене масла в поддоне жидкость из радиатора не сливается, поскольку в конструкции трубопроводов есть специальные клапаны. Так как объем смазки в радиаторе сопоставим с количеством в поддоне, то ее необходимо слить и заменить новой. Для такой процедуры понадобится помощь еще одного человека.

Последовательность действий такая:

1. Снять шланг отвода масла с радиатора, нарастить его до длины, позволяющей вывести в подкапотное пространство.
2. Свободный конец шланга нужно поместить в пустую емкость объемом не менее 4 л.
3. После этого помощник должен завести двигатель.
4. Из шланга начнет идти отработанная смазка, одновременно надо заливать в отверстие для щупа свежее масло.
5. По окончании процедуры из радиатора выйдет почти 4 литра жидкости, столько же должно быть залито в картер.

Количество жидкости при заливе контролируется по меткам на щупе в прогретой коробке и при заведенном двигателе. На фото можно посмотреть моменты замены масла в коробке автомобиля Тойота.

Коробка Тойота со снятым поддоном.

Снятый поддон и старый фильтр.

Вымытый бензином поддон.

Фильтр установлен, АКПП готова к заправке маслом.

Пошаговые действия при замене масла в АКПП Corolla:

• Замену производить сразу после поездки, пока двигатель и масло в КПП ещё тёплые;
• Слить отработавшую жидкость через сливную пробку коробки в старую канистру, другой подходящий для будущей утилизации сосуд, дождавшись падения последних капель;
• Открутить старый фильтр АКПП и установить на его место новый;
• Надеть на пробку слива новую прокладку, затем завернуть её с усилием 50 Н.м;
• Приспособившись так, чтобы не было потерь, залить в коробку новое масло через заливной патрубок до отметки COOL;
• В положении АКПП «Р» запустить мотор и на месте проделать перевод рычага переключения во все рабочие положения. Вернуть АКПП в положение «Р» и не глушить мотор, дать ему несколько минут поработать. При этом нужно проверить уровень масла в коробке;
• Произвести повторную проверку уровня уже на прогретом до 80 градусов двигателе, при необходимости – долить. При этом нельзя допустить избытка масла выше уровня COOL. Если такое наблюдается, то нужно с помощью шприца с подходящей трубкой (купить капельницу можно в любой аптеке) сделать отбор излишков.

Toyota Corolla XI

Выпускалась с мая 2012 по июль 2021 г. в кузовах Е160, 170 и 180. Седан — Corolla Axio, универсал — Corolla Fielder. Здесь читайте про рестайлинговый седан Toyota Corolla E170.

На автомобиле устанавливались трансмиссии: МКПП и клиноременной бесступенчатый вариатор MultiDrive S. АКПП не предусматривалась.

Какое масло нужно заливать в коробку Toyota Corolla рассмотрим на примере модели в кузове Е180.

Механическая коробка передач

Для механических коробок передач Toyota Corolla одиннадцатого поколения нужно придерживаться спецификаций — API GL4 и SAE 75W. Заливаемый объем – 2.4 л. Сразу в новом авто в МКПП может быть залито Toyota Genuine Manual Transmission Gear Oil Lv, нужно смотреть документацию.

Лучшим вариантом считается LV GL4 75W MT – артикул 0888581001 или полный аналог первого Ravenol MTF 3 75w.

Вариатор

Что касается вариатора Multidrive S, то его заправочная емкость 7.6 л. Т.е. придется покупать две канистры трансмиссионки по 4 л.

Рекомендуется лить в вариатор только оригинальное масло Toyota CVT Fluid FE для низких температур или CVT Fluid TC для теплого климата – артикул 08886-02505.

В качестве аналога можно использовать Ravenol CVT Fluid – артикул 4014835648555.

Есть много и других вариантов, к примеру, ZIC CVT Multi, KIXX CVTF, Castrol CVT Multi, но:

1. По отзывам оригинальное масло все равно считается лучше;
2. Экономить на вариаторе не стоит, ведь его цена может достигать несколько тысяч долларов, поэтому лейте то, что рекомендует производитель.

Toyota Corolla Fielder 1,5 2008г. ПОЛНАЯ замена масла с фильтрами в ВАРИАТОРЕ.

Если в статье есть видео и оно не проигрывается, выделите любое слово мышью, нажмите Ctrl+Enter, в появившееся окно введите любое слово и нажмите «ОТПРАВИТЬ». Спасибо.

Критерии подбора масел

Подходящее масло должно соответствовать определенным качествам:

• антиокислительные свойства продлевают срок его службы;
• жидкость имеет противоизносные и противозадирные характеристики;
• масло обязано соответствовать оптимальным температурным и вязкостным свойствам.

Производители подбирают для своей продукции широкую гамму оттенков обычно в диапазоне от розового до желтого. Данная дифференциация позволяет отличить продукт от масел, предназначенных к эксплуатации в других узлах автомобиля. После определенного периода обкатки цвет жидкости будет отличаться. Часто масло превращается в коричневатую прозрачную жидкость. Не стоит смешивать разные по своему составу и цвету жидкости, чтобы обеспечивать качественную работу КПП.

Информацию о нужной марке масла автомобилист получает из нескольких источников:

• на щупе, измеряющем уровень объема жидкости;
• на табличке в подкапотном пространстве;
• в инструкции по эксплуатации автомобиля;
• на официальном сайте автомобильной компании.

KEY-DOP

Приведем несколько примеров по маркам авто:

• Немецкий концерн Мерседес применяет масло для АКПП с одноименным названием «ATF MERCEDES». Есть различные его модификации, поэтому водитель должен подбирать под свою конкретную марку автомобиля.
• Компания BMW рекомендует к использованию углеводороды с маркировкой «ZF». Автомобилисты должны прислушиваться к таким рекомендациям, ведь для своих моделей они используют разные присадки, в зависимости от характеристик авто.
• У VOLKSWAGEN GROUP принято использовать «G-052, G-053 – G-055». Также им могут подойти в крайнем случае и «ZF». В бюджетном варианте разрешено воспользоваться трансмиссионными жидкостями от «ESSO».
• Японская TOYOTA заливает в агрегаты личный бренд ATF TOYOTA TYPE. Он подойдет для Тойот и Лексусов. Отличия в маркировке будут в паре символов: премиальный LEXUS обозначается приставкой «WS», а на масле для TOYOTA будет стоять «Т».
• Автомобили Nissan в АКПП имеют «ATF» Nissan Matic с индивидуальным набором присадок, учитывающим режим работы автомобиля и его нагрузки.
• В Chevrolet используется Dextron 6 или собственная жидкость «GM ATF Dexron 6». Опытные автомобилисты также применяют Mobil DEXRON-VI ATF и ZIC DEXRON-VI.
• Корейские марки KIA и Hyundai имеют большое количество сходных агрегатов, поэтому в них допускается применение ATF марки Hyundai, в частности, Hyundai ATF SP-III. Можно также использовать заменитель, не уступающий по своим характеристикам, но более популярный и недорогой ZIC ATF SP-III.

Как заменить масло в АКПП Тойота Королла?

Замена масла АКПП

Если Вы впервые собираете выполнить замену масла, то пошаговая инструкция, детально описывающая каждый рабочий момент, точно поможет справиться с задачей на «отлично».

1. Хорошо прогрейте двигатель. Можно проехаться на автомобиле пару километров, но если такая возможность отсутствует, то 10-15 минут работы двигателя на холостых ходах будет вполне достаточно.
2. Загоните Тойота Королла на эстакаду, подъемник или «яму».
3. Откройте сливную крышку поддона коробки автомат.
4. Теперь демонтируйте сам поддон – для этого нужно при помощи ключей вывинтить крепящие болты. Ограничитесь снятием одной пары, а вторую лишь послабьте до момента, когда можно будет повернуть поддон в удобное положение.
5. Чтобы при снятии поддона не деформировать его и не нарушить целостность прокладки, лучше использовать деревянную лопатку. В итоге поддон «зависнет» на двух креплениях и прокладка останется на месте.
6. Из-за прогрева двигателя, поддон может быть очень горячим, поэтому для его полного демонтажа необходимо одеть перчатки. Будьте внимательны – внутри находится горячее масло.
7. Теперь Вам открыт доступ к пробке дифференциала – аккуратно вывинтите ее и слейте отработанное масло в заранее подготовленную емкость.
8. Все поверхности, пробки и магниты тщательно промойте бензином и насухо вытрите тряпкой. Место для прокладки тоже нужно очистить таким же способом.
9. Оцените состояние прокладки, если она износилась – замените.
10. Обязательно выполните замену масляного фильтра и уплотняющего кольца.
11. Внимательно верните магниты на место.
12. Закрутите пробку, зафиксируйте поддон на своем месте и завинтите болты.
13. Закройте сливное отверстие.
14. Теперь, непосредственно, залив нового масла. Правильный объем определяется следующим способом – его должно быть немного меньше, чем слитой «отработки». Лучше, при необходимости долить еще.
15. Прогреваем двигатель – просто выполняем запуск и ждем некоторое время.
16. Начинаем движение селектором коробки передач, режимы переключаем в следующем порядке — R–N–D–2–L и обратно. Выполните по три раза в оба направления.
17. Проверьте уровень масла щупом – если он ниже верхней отметки, долейте. Если же масла много, то удалить излишек можно при помощи обычного медицинского шприца.

Учитывайте, что уровень масла замеряется только при условии, что автомобиль стоит на идеально ровной поверхности. Превышение уровня масла, как и его недостаток, негативно сказываются на функциональности коробки передач.

Что потребуется для самостоятельной замены масла в АКПП Тойота Королла 120?

1. Новое масло в АКПП. В данной коробке применяется масло с допуском ATF Type T-IV. Есть оригинал, есть аналоги. Оригинальное масло продается либо в черной канистре, либо в серебристой. Разницы особой нет, так как внутри этих банок одна жидкость. Только произведена на разных заводах.

Для замены масла в АКПП Тойота Королла 120 потребуется около 8 литров, т.е. две канистры по 4л.

Артикулы для заказа: 08886-81015 — черная банка 08886-01705 — серебристая банка

Это Вам не масло в робот Тойота Королла, где можно отделаться двумя литрами. Тут потребуется больше.
