Двигатель Toyota 3S-FSE оказался одним из самых технологичных во времена своего выпуска. Это первый агрегат, на котором японская корпорация опробовала непосредственный впрыск топлива D4 и создала целое новое направление в строительстве автомобильных моторов. Но технологичность оказалась палкой о двух концах, поэтому FSE получил тысячи негативных и даже гневных отзывов владельцев.

У многих автомобилистов вызывает определенное недоумение попытка ремонта своими руками. Даже снять поддон для замены масла в двигателе оказывается крайне сложно из-за специфических креплений. Мотор начали производить в 1997 году. Это время, когда специалисты Тойота начали активно превращать искусство автомобилестроения в хороший бизнес.

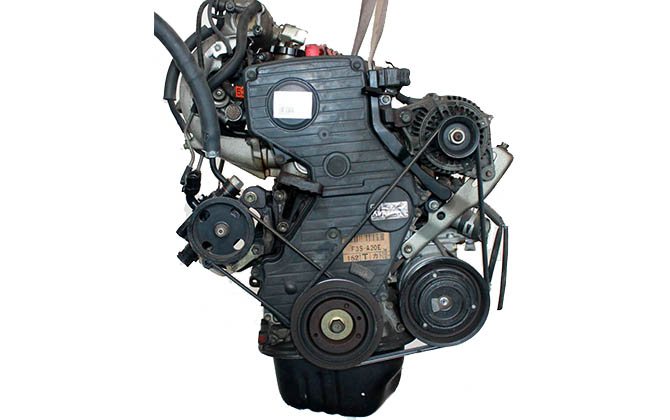

Технические характеристики 3S-FE

Рядный 4-цилиндровый 16-клапанный ДВС 3S-FE с рабочим объёмом 2 л (1998 см3) построен на базе 2S-FE. Конструкторы уравняли ход поршня и диаметр цилиндра, сделав их по 86 мм. Показатели мотора выросли до 115 л.с. и 162 Нм. Силовая установка стала оснащаться не только МКПП, но и АКПП.

После обновления 1996 года агрегат получил новые характеристики:

Технические характеристики двигателя 3S-FE могут изменяться в зависимости от модификации и года выпуска, но различия не превышают 5%.

Степень сжатия 3S-FE до 1996 года равна 9.5, после 1996 — 9.8. В мотор допустимо заливать бензин АИ-92 и АИ-95. Расход топлива при работе с МКПП:

• в смешанном цикле — 8,5 — 9,5 л;
• на трассе — 7 — 8 л;
• в городе — 11,5 — 13 л.

Расход масла в исправном двигателе 3S-FE составляет от 0,2 до 1 л на 10 000 км. Производитель рекомендует менять масло и фильтр каждые 10 000 км или раз в год. Заправочная ёмкость — 3,9 л. Для заливки подходят моторные масла с вязкостью 5W-30 и 10W-30.

Ресурс двигателя — 300 тыс. км по данным завода. Однако при регулярном обслуживании и правильной эксплуатации 3S-FE может пройти свыше 500 тысяч до капремонта. С хорошим сервисом агрегат проработает и более 700 тыс. км.

Как произвести тюнинг этого мотора?

Не имеет никакого экономического и практического смысла увеличение мощности модели 3S-FSE. Сложные заводские системы, такие как цикличное изменение оборотов, к примеру, не будут работать. Стоковая электроника не справится с задачами, блок и ГБЦ также будут нуждаться в доработках. Так что устанавливать компрессор неразумно.

Также не стоит задумываться о чип-тюнинге. Мотор старый, рост его мощности закончится капитальным ремонтом. Многие владельцы жалуются, что после чип-тюнинга мотор гремит, изменяются заводские зазоры, повышается износ металлических деталей.

Разумный вариант тюнинга – банальный свап на 3S-GT или подобный вариант. С помощью сложных доработок можно получить до 350-400 лошадиных сил без ощутимой потери ресурса.

Особенности конструкции

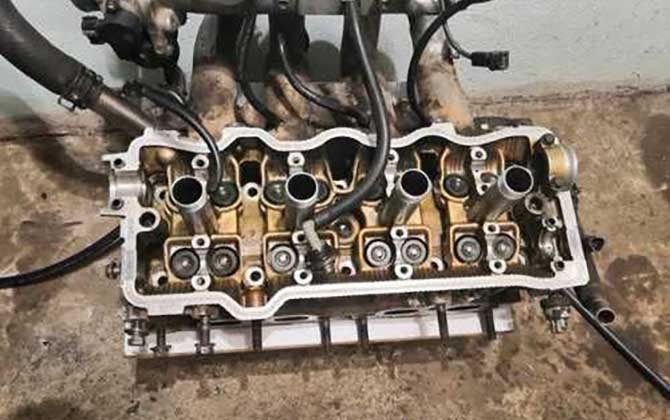

ДВС 3S-FE сконструирован просто и продуманно. Блоки цилиндров выполнены из чугуна, головки блока из алюминия. Распределительных вала два. Гидрокомпенсаторов нет. Головки блока продуваются слабо, поэтому двигатель не подходит для форсированных нагрузок. Система подачи топлива инжекторная с электронным многоточечным впрыском.

Из недостатков мотора 3S-FE можно отметить шумную работу выхлопной системы, ощутимые шуршания шкивов и роликов. После 200 000 км проявляется хороший масляный аппетит и большой расход топлива. Двигатель завален к моторному щиту, что усложняет доступ для обслуживания.

Похожая статья Технические характеристики и ресурс двигателя 1ZZ FE

Серьёзная проблема обнаружилась после модернизации 1996 года. Конструкторы снизили массу поршневой группы на 0,7 кг, оставив неизменным коленвал. В целях экономии балансировку обновлённого кривошипно-шатунного механизма не производили, что привело к появлению вибрации. Под её действием головки болтов одного из шатунов отрывает. Деталь срывается с места и пробивает блок цилиндров. Для предотвращения аварии во время ремонта поршневой группы необходимо менять шатунные болты и закручивать строго с номинальным моментом.

Доработки агрегата в 1996 году затронули систему зажигания. Механические трамблёры заменили на сдвоенные катушки, которые работают на 2 свечи. Это увеличило нагрузку на свечи и проводку в 2 раза.

В некоторых моделях 3S-FE установлена система рециркуляции газов EGR. Для управления использован электровакуумный клапан и вакуумный модулятор-мембрана. При разрежении газа клапан EGR открывается. После закрытия клапана EGR отработанные газы проходят через фильтр модулятора. Каждые 2 года фильтр желательно продувать с помощью сжатого воздуха.

Совершенствуя мотор, конструкторы выпустили новую версию 3S-FSE. Агрегат оснастили непосредственной системой впрыска D4, добавили мощности, но в целом попытка оказалась неудачной. Двигатель работал с перебоями из-за поломки ТНВД. Недостаточная смазка коленвала и скапливание нагара во впускном коллекторе, заставляли владельцев часто заглядывать в сервис.

Ремонт и обслуживание 3S-FSE – основные моменты

В ремонте стоит учитывать сложность экологических систем. В большинстве случаев экономически выгоднее их отключить и удалить, чем ремонтировать и чистить. Набор уплотнителей, таких как прокладка блока цилиндров, стоит покупать перед капиталкой. Отдайте предпочтение наиболее дорогим оригинальным решениям.

Toyota Corona Premio с двигателем 3S-FSE

Работу лучше доверять профессионалам. Неправильный момент затяжки ГБЦ, к примеру, приведет к разрушению клапанной системы, поспособствует быстрому выходу из строя поршневой группы, повышенному износу.

Проследите за работой всех датчиков, особое внимание на датчик распредвала, автоматику в радиаторе и всей системе охлаждения. Правильная настройка дроссельной заслонки также может оказаться сложной.

Список моделей авто в которых устанавливался

Двигатель Тойота 3S-FE производился в Японии на заводе Kamigo Plant, а также в США на заводе Тoyota Motor Manufacturing, Kentucky, Inc. в Джорджтауне с 1986 по 2003 год. 3S-FE устанавливался на японские авто класса D, E, а также ставился на минивэны и паркетники с передним и полным приводом. Всего было выпущено более миллиона машин для японского, европейского и американского рынков.

Моторы 3S-FSE,выпущенные после 1996, года устанавливались на немногочисленные Corona Premio ST210, а также Vista V50 и Nadia SXN10.

Похожая статья Технические характеристики двигателя ВАЗ 21214

История создания и производства

Выпуск модификации Corona под названием Premio начался с 1996 года. Проектируя Premio, менеджеры корпорации и конструкторы ставили перед собой основную задачу – расширить клиентуру. Многим этот метод кажется сомнительным. Десятки моделей и модификаций автомобилей Toyota запросто могут запутать даже профессионала. Что уж говорить об обычных покупателях, у которых от количества различных авто рябит в глазах.

Однако, боссы Toyota упорно не отказываются от взятого на вооружение много десятилетий назад принципа быстрого оборота. Три-четыре года – максимальный срок выпуска моделей одного поколения. Но случай с Premio заставил японцев жёстко затормозить. Уровень продаж, и результат рестайлинга машины, проведённого менее, чем через год после схода с конвейера первого экземпляра, заставили свернуть проект в 2001 году.

В дальнейшем платформа этого среднеразмерного седана стала основой для создания нового популярного автомобиля Toyota Avensis.

Довольно быстро (1998) был проведён рестайлинг моделей первого поколения. В основном он касался обновления линейки двигателей. Мощные дизельные двигатели 2C-T и 3C-TE впервые сошли с конвейера ещё в середине восьмидесятых. Простые и надёжные агрегаты с турбонагнетателями к началу 2000-х безнадёжно устарели, и требовали замены. Решение было очень простым – не проектировать под «короткую» модификацию новые агрегаты, а поставить надёжные современные двс – 4A-FE, 7A-FE, 3S-FE и 3S-FSE.

Комплектация Premio чисто по-японски, отличалась большой широтой. Присутствовали разные варианты трансмиссии:

• переднеприводные, с автоматической четырёхступенчатой коробкой передач,
• передне- или полноприводные, с механической пятиступенчатой коробкой передач.

Рестайлинговые модели оснащались только четырёхступенчатой автоматической коробкой передач.

Разумеется, все модели выпускались только в Японии, с правым рулём. Для обеспечения нормального управления в состав стандартной комплектации автомобиля входили:

• ABS,
• ремни безопасности с системой ограничения натяжения «pretensioner & force limiter»,
• двойные воздушные подушки безопасности.

Как и все седаны, Корона Премио кроме просторного и удобного салона, имел багажное отделение большого объёма.

В конечном счёте, даже авторам модели стало ясно, что большое количество слов в названии автомобиля только запутывает клиентов. Боссы корпорации не стали выпускать второе поколение этой модели. В 2001 году, убрав слово Corona, они выделили Toyota Premio в отдельную праворульную модель, со своей историей, дизайном, рынком и покупателями на Дальнем Востоке.

Устройство двигателя 3S-FE

Двигатель 3S-FE состоит из механической части и набора систем: смазки, охлаждения, впрыска, запуска и зарядки. В устройстве 3S-FE использованы самые простые и понятные механизмы. Из электроники двигатель 3S-FE содержит систему многоточечного впрыска EFI и систему управления ECU.

Система охлаждения

ДВС оснащён принудительной системой охлаждения. В качестве охлаждающей жидкости (ОЖ) применяется тосол или антифриз. По регламенту менять жидкость положено через 40 000 км. Объём заправки зависит от модели автомобиля и составляет 5,9 — 7,6 л.

Циркуляцию ОЖ обеспечивает насос. Он расположен на блоке цилиндров и приводится от ремня ГРМ. Электровентилятор направляет нагретую ОЖ к радиатору, где и происходит сброс избыточного тепла.

В двигателе присутствуют 2 датчика температуры ОЖ. Один направляет данные в ECU, другой — на приборную панель. Для быстрого прогрева ОЖ зимой в систему встроен термостат, который закрывает большой круг циркуляции до нагрева ОЖ до 80℃.

Газораспределительный механизм

Двигатель 3S-FE имеет ГРМ, построенный по схеме DOHC с двумя распредвалами кулачкового типа. Валы соединены между собой посредством зубчатых колёс. Впускной распредвал ГРМ приводится в движение ременной передачей, выпускной — зубчатой передачей.

Из-за отсутствия гидрокомпенсаторов необходимо проверять зазоры в приводе клапанов через 20 000 км. Регулировку выполняют подбором регулировочных шайб, установленных на тарельчатые толкатели. Толщина шайбы варьируется от 2,5 до 3,3 мм, что позволяет подобрать аналоги подешевле оригинала.

Ремень ГРМ приводит помпу и масляный насос, испытывая сильные перегрузки. Обрыв ремня не причиняет серьёзного ущерба двигателю: поршни и клапаны в 3S-FE не сталкиваются. По регламенту ремень положено менять через 100 тыс. км. Водители часто делают это самостоятельно.

Система впрыска

Электронная система впрыска топлива состоит из топливной системы, подачи воздуха и электронного управления. Топливо подаётся к каждой форсунке под давлением, рассчитанным регулятором давления. После получения сигнала от ECU топливо впрыскивается во впускной коллектор. Избыток горючего возвращается в бак через трубку возврата.

Количество подаваемого воздуха зависит от степени открытия дроссельной заслонки и частоты вращения коленвала. Воздух поступает в верхнюю часть впускного коллектора и распределяется по цилиндрам. Даже если дроссель будет закрыт, воздушная смесь поступит через клапан системы холостого хода.

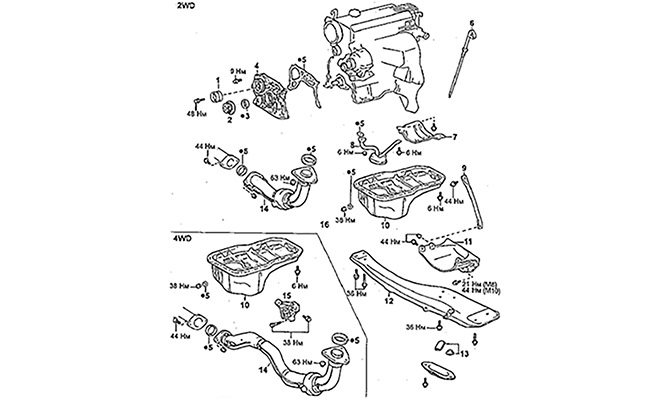

Система смазки

В двигателе Toyota 3S-FE система смазки комбинированная. Для трущихся деталей масло подаётся маслонасосом шестерёнчатого типа с внутренними зубьями. В менее нагруженные узлы смазка разбрызгивается через масляные форсунки.

Похожая статья Где находятся номера кузова и двигателя на ВАЗ 2110

Электроснабжение и запуск мотора

В двигателе 3S-FE реализована стартерная система пуска. При повороте ключа в замке зажигания электрическая цепь замыкается. ECU опрашивает датчики, проверяет исправность цепи. Включается бензонасос.

На следующем повороте ключа аккумуляторная батарея подаёт пусковой ток на тяговое реле. В реле создаётся мощность 1,0 — 1,2 кВт, которая раскручивает стартер. Крутящий момент стартера передаётся на маховик коленчатого вала, и раскручивает вал до тех пор, пока двигатель не разгонится до устойчивых оборотов.

Основным источником питания двигателя является генератор тока на 80А.

Описание маркировки

Маркировка двигателя 3S-FE по японской системе выглядит как: 3S-FE DOHC 16V 2.0, где:

• «3» обозначает новую конструкцию в линейке моторов;
• «S» — серию двигателей Тойота;
• «F» — двигатель мощностного ряда от 2,0 до 2,2 л с 4 клапанами на цилиндр;
• «E» — наличие системы EFI;
• «DOHC» — газораспределительный механизм с двумя распредвалами;
• «16V» — V-образный 16-клапанный мотор;
• «2.0» — объём двигателя.

Обзор неисправностей двигателя

Несмотря на продуманность и неприхотливость мотора 3S-FE, водители сталкиваются с некоторыми проблемами:

• повышенный расход топлива. Возникает из-за неправильной работы дроссельной заслонки или одного из датчиков, которые передают неверную информацию в ECU. Загрязнение форсунок также нарушает образование нормальной смеси. Нагар на поршнях приводит к перерасходу топлива за счёт изменения объёма камеры сгорания и потери мощности;
• повышенный аппетит к маслу. Часто встречается в автомобилях с пробегом от 200 000 км. Нагар на поршнях указывает на сильный жор через компрессионные и маслосъёмные поршневые кольца и протекшие сальники клапанов. Неисправность может быть и в датчиках: лямбда-зонде, датчике температуры впускаемого воздуха или map-сенсоре;
• долгий запуск на холодную. Неполадка связана с поломкой топливных форсунок или датчика температуры;
• нестабильная работа двигателя, потеря мощности. Причина в поломке клапана EGR или попадании моторного масла в свечные колодцы: зажигание происходит с пропусками, и движок глохнет на холостых;
• вибрации мотора. Проблема возникает при износе боковых подушек или потере давления в одном из цилиндров.

Неполадки двигателя исправляются заменой или чисткой элементов. Конструкция 3S-FE позволяет делать несложный ремонт даже в гаражных условиях.
