Фактически серия NU, к которой относится двигатель G4NA производителя Hyundai, является модернизацией семейства Theta II. Конструкторы взяли за основу рядовой ДВС G4KD — не особо мощный и экономичный, но не имеющий от пользователей нареканий. Стандартными деталями конструкции G4NA стали:

• блок цилиндров отлит из алюминиевого сплава;
• привод ГРМ цепной малошумный;
• имеются гидрокомпенсаторы.

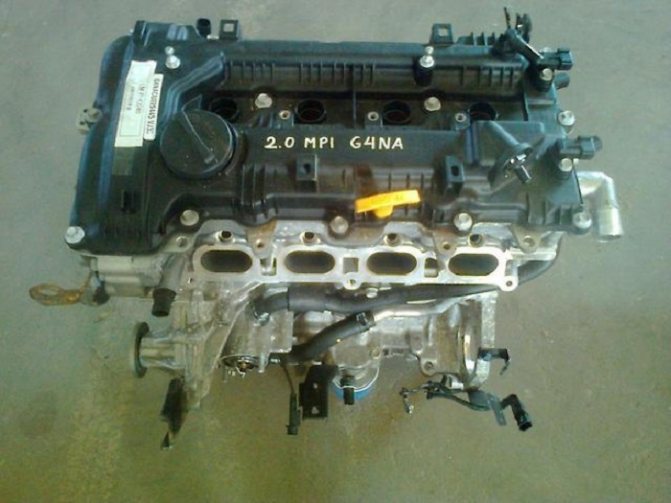

ДВС G4NA

Дополнительно в двигателе использованы технические решения конструкторов Hyundai:

• Dual CVVT – регулировка фаз и на впускном, и на выпускном распредвалу;
• MPI – распределенный впрыск;
• CVVL – регулировка высоты подъема клапанов;
• GDI – непосредственный впрыск.

Система CVVT

Система MPI

Система CVVL

Система GDI

Причем для европейского рынка движки выпускают исполнения GDI + CVVL, а в Россию поставляют автомобили Kia и Hyundai с моторами исполнения MPI + Dual CVVT.

При проектировании в G4NA заложена рядная схема двигателя атмосферного типа с 4 цилиндрами. При перескакивании звеньев или обрыве цепи мотор гнет клапана из-за соударения их штоков с поршнями. Цековки на торцах поршней проектировщиками не предусмотрены. Ресурс 200 000 км пробега и высокая надежность цепи считаются достаточными мерами для обеспечения безопасности штоков клапанов.

Оригинал G4KD, относящийся к серии Theta II, и с которого производилось копирование, имел «квадратную» конструкцию. То есть, соотношение хода поршня к диаметру цилиндра равнялось единице 86/86 мм = 1. Две муфты Dual CVVT здесь уже стояли, блок изготавливался из алюминия, но гидротолкателей не было. Разрабатывалась серия Theta II совместно с Mitsubishi.

Основной особенностью движка G4NA стала разработка силами концерна HKAG без посторонней помощи. Получился ДВС с длинным ходом, поскольку соотношение хода поршня к диаметру цилиндра 97/81 мм здесь больше единицы. Сохранилась схема ГРМ OHC 16V, система регулировки фаз CVVT на обоих распредвалах и цепной привод механизма газораспределения.

Схема работы гидрокомпенсаторов

Добавились гидрокомпенсаторы с рокерами, произведена частичная модернизация. Улучшено навесное оборудование и его компоновка на корпусе двигателя. Например, впускной коллектор стал пластиковым с изменяемой геометрией каналов.

Гильзы цилиндров внутри дюралевого блока как были, так и остались тонкостенными стальными с «мокрой» посадкой. Фактически увеличить мощность и произвести глобальное улучшение параметров разработчикам не удалось – крутящий момент и мощность, объемы цилиндров и камер сгорания остались на прежнем уровне.

С другой стороны, повысилась приемистость, снизился эксплуатационный бюджет – гидротолкатели автоматически регулируют тепловые зазоры клапанов, пользователю этим заниматься не нужно.

После доработок конструкции технические характеристики G4NA выглядят таким образом:

В руководство по эксплуатации движка входит описание параметров, пошаговые инструкции для производства своими руками обслуживания. Содержит мануал иллюстрации и описание действий, позволяющих осуществить полный капремонт.

Особенности конструкции

Относящийся к особой, переходной серии Nu производителя Hyundai двигатель G4NA обладает особенностями конструкции:

• и блок, и головка блока цилиндров выполнены из алюминиевого сплава;
• гильзы цилиндров стальные, посадка их в блок не ремонтопригодная;
• высокие требования по качеству масла обусловлены наличием гидрокомпенсаторов и механизмов регулировки фаз;
• имеются механизмы CVVT или CVVL;
• ГБЦ двухвальная, 16 клапанная по схеме DOHC 16V;
• вращение на распредвалы передается от коленвала цепью;
• навесное оборудование приводится в движение клиновыми ремнями;
• форсировка очень сложная, используется владельцами редко.

Дюралевый блок цилиндров G4NA

Производитель считает, что капитальный ремонт в принципе неремонтопригодного блока невозможен. Однако в автосервисах РФ производят перегильзовку на имеющемся оборудовании.

Надежность, проблемы и ремонт двигателей G4NA

Серия Nu пришла на смену поколению Theta II в 2011 году и здесь мы рассмотрим двухлитрового представителя под обозначением G4NA, который заменяет 2-литровый G4KD. Новое поколение создано по образу популярного 1.6-литрового G4FC, с которым можно ознакомиться открыв капот ближайшего к вам Hyundai Solaris или прочитав о нем прямо здесь. Двигатель G4NA имеет алюминиевый блок цилиндров с тонкими чугунными гильзами и без масляных форсунок. Внутри с сантиметровым смещением установлен коленвал с ходом поршня 97 мм, диаметр цилиндров 81 мм, высота поршней 28.5 мм, что вместе дает те самые 2 литра рабочего объема.

Накрыт блок типичной головкой для двигателей подобного класса — это 16-клапанная ГБЦ с двумя распредвалами и с гидрокомпенсаторами. Здесь применена система изменения фаз газораспределения на впуске и на выпуске D-CVVT. Впрыск топлива обыкновенный распределенный. На впуске установлен двухступенчатый впускной коллектор VIS из пластика, переключающийся на 3000 об/мин. Привод газораспределительного механизма цепной, цепь ГРМ необслуживаемая, на практике работает нормально и служит не менее 150 тыс. км. Управляет двигателем блок ЭБУ Continental 39101-2EXN0.

В феврале 2020 года мотор был обновлен: появились маслофорсунки для охлаждения поршней, доработали систему охлаждения, изменилась прокладка ГБЦ.

На базе этого двигателя было создано несколько версий таких, как G4NC и G4ND, а также 1.8-литровый G4NB.

Массовые проблемы двигателей G4NA

1. Стук, шум, жор масла. Вероятно, у вас задиры в цилиндрах — это типичная ситуация для данного мотора даже при маленьком пробеге. Причина это не до конца продуманная конструкция поршней, их недостаточное охлаждение и ряд других факторов. Как избежать задиров: хороший капремонт с расточкой +0.5 мм или гильзовкой с установкой маслофорсунок. Также стоит менять масло каждые 7500 км, антифриз каждые 40 тыс.км и следить за состояние радиатора. Но все это не 100% гарантия. 2. Износ шатунных вкладышей, что может привести к провороту и последующему капремонту. Ставьте самую последнюю ревизию, производитель постоянно их дорабатывает.

Чтобы мотор ездил долго и хорошо, регулярно его обсуживайте, лейте нормальное качественное и оригинальное масло (не жидкое), меняйте с периодичностью минимум раз в 7500 км, следите за состоянием катализатора хотя бы раз в 100 тыс. км. Неплохим вариантом видится замена катализатора на пламегаситель дабы при его разрушении, избежать попадания керамической пыли в цилиндры и не попасть на капремонт. После этого ставится обманка или делается чип-тюнинг.

Плюсы и минусы

Несмотря на достаточно высокие эксплуатационные характеристики двигателя, вариант исполнения G4NA имеет несколько серьезных недостатков:

• задиры на стенках гильз цилиндров, начиная с пробега 20 тысяч км;
• высокие требования к качеству масла;
• считающийся неремонтопригодным алюминиевый блок;
• повышенное давление масла под клапанной крышкой.

ГБЦ G4NA

С другой стороны, устройство ДВС включает в себя множество передовых технических решений. Это повышает приемистость и удобство использования, снижает бюджет эксплуатации.

Выбор масла для заливки в двигатели Hyundai

Корейские автомобили пользуются большой популярностью на отечественном рынке. Во-первых, это связано с тем, что автомобили Hyundai собираются в России. Во-вторых, они считаются лучшими в плане соотношения между качеством и ценой.

В России наиболее популярными марками являются Хендай Солярис и Элантра. Новые модели производятся на петербуржском заводе. Качество исполнения можно смело назвать идеальным.

Но не все владельцы корейского авто знают, как грамотно подобрать масло для его двигателя. В качестве оптимального варианта, рекомендованного производителем, необходимо использовать фирменную жидкость Hyundai.

Однако помимо заводского, в различные модели ТС можно заливать смазочные продукты, идентичные по составу и классу вязкости. Моторные масла на Хендай рекомендуется подбирать согласно климатическим условиям того или иного региона, а также типу системы ДВС.

Список моделей авто, в которых устанавливался

У производителя мотор G4NA считается послерестайлинговой версией для линейного ряда автомобилей Kia:

• Cerato – Spectra в США, К3 в Южной Корее, хетчбэк и седан;
• Sportage – кроссовер 2 поколения, передний и полный привод;
• Soul – мини SUV, универсал, переднеприводный с огромным багажником;
• Cerato Koup – купе с высоким клиренсом;
• Magentis/Optima/Lotze – универсал и седан, 2 и 3 поколение.

А также моделей машин Hyundai:

• Tucson/ix35 – корейский кроссовер с названием в честь американского города;
• Sonata/i40 – универсал, седан, АКПП и МКПП;
• Creta/ix25/Cantus – мини кроссовер, только с АКПП;
• Elantra/i30 – 3 и 4 поколение, хетчбэк С-сегмента.

Kia Cerato Koup

Мотор G4NA является разработкой концерна Hyundai-Kia, поэтому в автомобилях сторонних производителей не используется.

Характеристики

Регламент обслуживания G4NA 2 л/167 л. с.

В мануале завода изготовителя двигатель G4NA рекомендуется обслуживать в указанные сроки:

• ресурс топливного фильтра составляет в среднем 40000 пробега;
• изготовителем рекомендована очистка через год вентиляции картера;
• антифриз охлаждающей системы теряет эффективность после 40000 км;
• цепь ГРМ привода нужно менять на рубеже 200000 км;
• поликлиновые ремни навесного оборудования рекомендовано менять вдвое чаще, после 50000 пробега;
• в системе зажигания DIS-4 ресурс свечей движков примерно равен 20000 пробега;
• стенки выпускного коллектора начинают изнашиваться и прогорать после 70000 км;
• по регламенту производителя воздушный фильтр меняют каждый год;
• производитель рекомендует обновлять смазку и маслофильтр через 7500 км.

Обслуживание G4NA

Благодаря гидрокомпенсаторам, периодически регулировать тепловые зазоры клапанов не нужно.

Ассортимент масел для двигателей Хюндай

Безусловно, производитель рекомендует свои фирменные масла, но по отзывам владельцев и специалистов СТО, пожалуй, одни из лучших по соотношению цена/качество – масла бренда POLYMERIUM.

В двигатели Хендай подходят Полимериум XPRO1 5W-30, и Полимериум XPRO1 5W-40. Оба варианта масел показывают себя отлично в широком диапазоне температур.

Для очень низких температур Сибири подойдет XPRO1 0W-40 SN. Если почитать отзывы о Полимериум, то становится понятно, что оно идеально подходит для корейских автомобилей.

Для автомобилей Hyundai премиального класса, завод-изготовитель выпускает две разновидности смазок:

Xteer Top 5w30, 5w40

Разработаны на базе синтезированных веществ с использованием полиальфаолефинов (ПАО). Предназначены для многоклапанных, турбированных и атмосферных ДВС, работающих на дизельном или бензиновом топливе.

Смазка оптимизирована под моторы, функционирующие на сжиженном газе. Классы вязкости 5w30 – 165, 5w40 – 171. Эти параметры означают, что масло сохраняет характеристики и свойства даже при изменении температурных значений.

Застывает при -35°C. Содержание щелочи – 8,0 мг KOH, а кислот – 1,2 мг KOH. Может использоваться в зимних условиях с применением российского топлива.

По классификации API относится к группе SN/CF. По европейской стандартизации ACEA классифицируются по категории A3/B3/B4, C3.

Top Prime 5w30, 5w40

Имеет одинаковые характеристики с маслом Top Xteer. Выполнено на базе синтезированных веществ, с применением того же пакета добавок. Отличается лишь тем, что помимо автомобилей Хендай, смазка рекомендована производителями BMW, Mercedes, VW, Рено, Порше, Форд.

Корейцы также выпускают линейку фирменных масел Gasoline для Hyundai:

Газолин Ультра Протекшн 5w30, 5w40, 10w40

Синтетика для агрегатов Хендай на бензине, независимо от типа и условия вождения. Масла соответствуют классификациям API и относятся к группе SN, а также ILSAC и уровню GF5.

Gasoline G700 20w50, 5w40, 5w30

Разработаны на основе синтезированных веществ с технологией гидрокрекинга. Имеют небольшой класс вязкости 5w40 – 168, 5w30 – 155. При этом сильно разнятся температуры застывания автомасел: у 5w40 это -33°C, у 5w30 – -48°C.

Обзор неисправностей и способы их ремонта

Как и в дорестайлинговой версии, мотор G4NA не имеет проточек в поршнях, гнет клапана из-за соударения этих двух деталей ШПГ при перескоке звеньев или обрыве цепи ГРМ. Основными неисправностями силового привода являются:

Ремонт G4NA

При разрушении внутренностей каталитического нейтрализатора металлическая крошка попадает внутрь цилиндров. Чтобы избежать царапин и задиров, капремонта блока, следует внимательно отслеживать

Тюнинг двигателя G4NA

Чип-тюнинг

Ввиду того, что для российского рынка данные моторы задавлены до 150 л.с. (при 165 л.с. задуманных производителем), у вас открывается возможность вернуть свои 15 лошадей в стойло, что может оказаться неплохой прибавкой для атмосферника. Для реализации задуманного нужно найти тех, кто возьмется прошить блок управления и воплотить все это в жизнь, попутно заменив катализатор на пламегаситель. Это даст 160-170 л.с. Больше ничего с этим мотором сделать нельзя, во всяком случае за вменяемые деньги.

РЕЙТИНГ ДВИГАТЕЛЯ: 3+
