Японский двигатель Тойота 4.5 1FZ-FE устанавливали на продаваемые в нашей стране Lexus LX и Land Cruiser.

Японский концерн выпускал этот мотор семнадцать лет с минимальными изменениями, если не считать что в 1998 году устаревший трамблёр сменился катушками зажигания. Для развивающихся стран выпускали карбюраторный вариант мотора с индексом 1FZ-F.

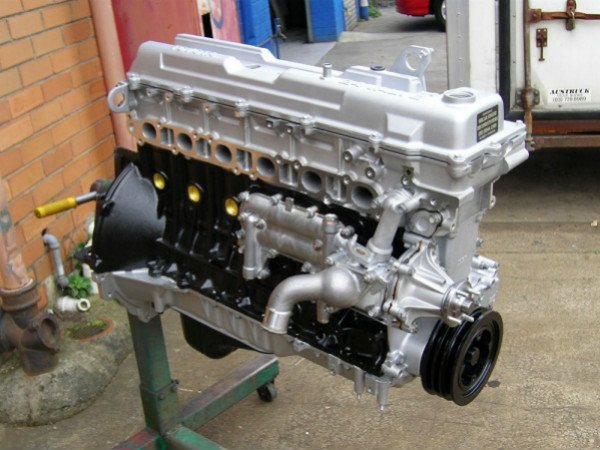

Мотор Тойота 4.5 1FZ-FE

Характеристики

Модификации

Существует несколько вариантов двигателя, отличающихся системой подачи топлива и другим оборудованием:

1. Версия с карбюратором, выпускавшаяся до 1997 года, имела обозначение F. Мощность силовой установки 197 л.с. при 4600 об/мин, крутящий момент 351 Н/м при 3200 об/мин. На ряд рынков поставлялась 190-сильная версия мотора (при 4400 об/мин).
2. Вариант FE, оснащенный распределенным впрыском бензина в полость впускного коллектора. Двигатель начал выпускаться осенью 1992 года. Мощность мотора увеличилась до 212 л.с. при 4600 об/мин, а крутящий момент достиг 373 Н/м при 3200 об/мин.
3. Модификация мотора с впрыском FZJ100, поставлявшаяся только на арабский рынок. Двигатель отличается настройками блока управления, формой камер сгорания и другими доработками. В системе выпуска отработавших газов отсутствует каталитический нейтрализатор. Мощность составляет 240 л.с., крутящий момент увеличен до 410 Н/м при 3600 об/мин.
4. Версия для вилочных погрузчиков 7FG/7FZ с грузоподъемностью 7000 кг, предназначенная для работы на газовом топливе. Мощность понижена до 86 л.с. при 2350 об/мин, крутящий момент 294 Н/м при 1200 об/мин.

Моторы применялись на автомобилях, поставляемых во многие страны мира. В зависимости от рынка сбыта имеются отличия в ряде узлов. Например, моторы машин для арабских государств оснащены стартером с уменьшенной мощностью и более производительной помпой системы охлаждения.

Краткая история модели

2001 г. — официальное начало производства и продаж модели Yamaha FZ-1. Первое поколение мотоцикла. Данное поколение выпускалось только с обтекателем. В США данный мотоцикл назывался — Yamaha FZ1 Fazer, в Европе — Yamaha FZS 1000 Fazer. Модель: Yamaha FZ1 (FZS1000N/NC) США.

Модель: Yamaha FZS1000 Fazer (Европа). Код модели: 5LV1, 5LV2, 5LV3, 5LV6 .

2002 г. — без существенных изменений. Модель: Yamaha FZ1 (FZS1000P/PC) США.

Модель: Yamaha FZS1000 Fazer (Европа). Код модели: 5LV8, 5LV9, 5LVA, 5LVD .

2003 г. — без существенных изменений. Модель доступна на рынке Южной Африки. Модель: Yamaha FZ1 (FZS1000R/RC/SPR) США.

Модель: Yamaha FZS1000 Fazer (Европа, Южная Африка). Код модели: 5LVF, 5LVH, 5LVN, 5LVP, 5LVR, 5LVG, 5LVM, 5LVU .

2004 г. — без существенных изменений. Модель: Yamaha FZ1 (FZS1S/SC) США.

Модель: Yamaha FZS1000 Fazer / FZS10S (Европа, Южная Африка). Код модели: 1C21, 1C23, 1C27, 1C25, 1C26, 1C22, 5LVY.

2005 г. — без существенных изменений. Модель: Yamaha FZ1 (FZS1T/TC, FZ1T/TC) США.

Модель: Yamaha FZS1000 Fazer / FZS1000S/T (Европа). Код модели: 1C2B, 1C29, 1C2A, 1C28, 1C2F.

2006 г. — второе поколение мотоцикла. Название Yamaha FZS1000 Fazer окончательно исчезает, на рынке появляются две модификации: с обтекателем (FZ-1S, FZ1 Fazer) и без него (FZ-1, FZ1-N). Мотоциклы данного поколения не имеют ничего общего с первой генерацией. Модель получает новый инжекторный двигатель, литую алюминиевую раму, новые подвески и целый ряд других изменений. Модель: Yamaha FZ1 (FZS10V/VC) США.

Модель: Yamaha FZ1-N / FZ1-S Fazer (Европа, Австралия). Код модели: 3C38, 3C37, 3C39, 3C32, 3C33, 3C31, 2D12, 2D13, 2D11, 3C36.

2007 г. — меняются настройки заднего амортизатора (стал более мягким) и системы впрыска топлива. Модель: Yamaha FZ1 (FZS10W/WC) США.

Модель: Yamaha FZ1-N / FZ1-S/SW Fazer (Европа, Австралия). Код модели: 3C3C, 3C3B, 3C3A, 2D19, 2D18, 2D17, 2D16, 2D15, 2D14, 5D01, 5D02, 3C3F.

2008 г. — без существенных изменений. Модель доступна в Японии. Модель: Yamaha FZ1 (FZS10XCR/XCGY) США.

Модель: Yamaha FZ1-N / FZ1-S/SX Fazer (Европа, Австралия, Японии). Код модели: 3C3K, 2D1G, 2D1D (Австралия); 3C3J, 3C3H, 2D1F, 2D1E, 2D1C, 2D1B, 22C4, 22C3, 22C2, 22C1, 5D04, 5D03, 3C3N (Европа); 3C3G, 2D1A (Япония).

2009 г. — без существенных изменений. Модель: Yamaha FZ1 (FZS10YL/YCL, FZS10YG/YCG) США.

Модель: Yamaha FZ1-N / FZ1-S/SY Fazer (Европа, Австралия, Японии). Код модели: 3C3S, 2D1P, 2D1L (Австралия); 3C3R, 3C3P, 2D1N, 2D1M, 2D1K, 2D1J, 22C8, 22C7, 22C6, 22C5, 5D05, 5D06, 3C3V (Европа); 3C3W (Япония).

2010 г. — меняется карта мощности для получения лучшего отклика на ручку газа в зоне низких и средних оборотов. Модель: Yamaha FZ1 (FZS10ZR/ZCR, FZS10ZB/ZCB) США.

Модель: Yamaha FZ1-N/NA, FZ1-S/SA Fazer (Европа, Японии). Код модели: 1CA4, 5D09, 5D07, 3C3X, 1CA5, 22CB, 22C9, 1D1U, 2D1R (Европа); 1CA8, 2D1X (Япония).

2011 г. — перенастройка блока управления для получения лучшего отклика газа в зоне низких оборотов. Модель: Yamaha FZ1 (FZS10AS/ACS) США.

Модель: Yamaha FZ1-N/NA, FZ1-S/SA Fazer (Европа, Японии). Код модели: 1CAE, 5D0D, 5D0B, 1CAF, 1CA9, 22CD, 1EC1 (Европа); 1CAJ (Япония).

2012 г. — без существенных изменений. Модель: Yamaha FZ1 (FZS10BW/BCW) США.

Модель: Yamaha FZ1-N/NA, FZ1-S/SA Fazer (Европа, Японии). Код модели: 1CAS, 5D0F, 1CAK, 22CF, 1EC4 (Европа); 1CAU, 1CAT, 1EC8, 1EC7 (Япония).

2013 г. — без существенных изменений. Модель: Yamaha FZ1 (FZS10D/DC) США.

Модель: Yamaha FZ1-S Fazer (Европа, Японии). Код модели: 1CAY (Европа); 2DV2 (Япония).

2014 г. — без существенных изменений. Модель: Yamaha FZ1 (FZS10EW/ECW, FZS10E/EC) США.

2015 г. — последний год продаж. Модель: Yamaha FZ1 (FZS10FGY/FCGY) США.

Особенности конструкции

Рядный 6-цилиндровый двигатель 1FZ FE оснащен блоком цилиндров, изготовленным из чугуна. На моторах используется алюминиевая головка, на которой установлены 2 распредвала. Привод системы газораспределения цепной, оснащен гидравлическим натяжным устройством и успокоителем. Шестерня цепного привода установлена на вал впускных клапанов, который связан со 2 валом при помощи косозубой шестеренной передачи. Серийный номер набит на боковой поверхности блока в задней части (за щупом уровня масла).

На нижней части блока установлена верхняя секция масляного картера, изготовленная из алюминия. Секция крепится к двигателю и картеру сцепления. Дополнительно устанавливается стальной штампованный поддон, являющийся резервуаром для хранения масла. В поддоне, расположенном ближе к сцеплению, имеется сливная пробка. Масляный фильтр установлен на боковой поверхности блока за генератором.

В каждом цилиндре установлены 2 клапана для впуска рабочей смеси и 2 клапана для отвода выхлопных газов. Клапаны установлены V-образно, с небольшим углом развала. Зазоры в клапанном механизме регулируются при помощи шайб различной толщины. Стальной коленчатый вал установлен на 7 коренных опорах, оснащенных сменными вкладышами. На каждой опоре установлена индивидуальная крышка. Коленчатый вал имеет 12 противовесов.

• Холодный запуск Land Cruiser 80 (-28°C)

Поршни изготовлены из специального термостойкого алюминиевого сплава. Верхнее компрессионное кольцо из нержавеющей стали, нижнее компрессионное и маслосъемное кольцо — из чугуна. На днище имеется выемка, соответствующая контуру тарелок клапанов системы газораспределения. При разрушении цепи привода ГРМ контакта между поршнем и клапанами не происходит. Свеча зажигания размещена по центру камеры сгорания. На моторах применяется система отвода части выхлопных газов во впускной коллектор (рециркуляция).

На карбюраторных моторах степень сжатия составляла 8,1. Внедрение системы впрыска EFI сопровождалось изменением поршневой группы и головки блока. Степень сжатия выросла до 9,0.

Ранние выпуски двигателя оснащались бесконтактной системой зажигания с распределителем. Узел расположен горизонтально на боковой части картера. Позднее стала применяться система с тремя катушками, каждая из которых обслуживала 2 цилиндра. На моторах, выпущенных после 2000 года, установлены индивидуальные катушки зажигания, обеспечившие повышенную надежность системы.

На моторе используются 2 выхлопных коллектора, которые закрыты теплозащитными экранами. Впускной коллектор алюминиевый. Конструкция узла зависит от типа системы питания. Дроссельные заслонки на карбюраторе и инжекторном модуле имеют механическое управление.

В качестве топлива используется неэтилированный бензин с октановым числом А-92. Расход горючего составляет 15-25 литров на 100 км, зависит от типа, состояния автомобиля, а также от стиля управления.

Система охлаждения жидкостная принудительная. В блоке и головке выполнены каналы, образующие рубашку охлаждения. Рабочая температура двигателя +84…+100°С, поддерживается термостатом. Для привода помпы системы охлаждения и генератора используются 2 клиновых ремня, оснащенных отдельным натяжным роликом. Регулировка положения ролика выполняется вручную. Вентилятор системы охлаждения установлен на лобовой части двигателя. В приводе использована муфта, частота вращения крыльчатки зависит от температуры силового агрегата.

Гидравлический насос усилителя рулевого управления оснащен приводом от шестерни, установленной на коленчатом валу. Компрессор климатической установки (имеется не на всех двигателях) оснащен отдельным ременным приводом. Для регулировки натяжения используется отдельный ролик с ручной настройкой положения.

Достоинства и недостатки

Преимущества силовой установки:

• надежность конструкции;
• ресурс до капитального ремонта составляет 500 тыс. км и более;
• возможность расточки блока до ремонтного размера;
• конструкция мотора позволяет произвести установку газобаллонного оборудования;
• высокий крутящий момент в рабочем диапазоне оборотов;
• доступность запасных частей;
• низкая частота вращения коленчатого вала, что позволяет двигаться по бездорожью.

Недостатки мотора:

• большой расход бензина;
• сложно найти экземпляр, не требующий капитального ремонта.

Проблемные места Силовых агрегатов Toyota 1FZ

В лучших традициях 80-90 годов компания Toyota, 1FZ обладает фирменной простотой и огромной надежностью. Ведь в это время продукты создавали инженеры, а не маркетологи. Исходя из этого, конструктивных просчетов в моторе практически нет, а о ресурсности складывают легенды. Мотор крайне не прихотлив в обслуживании, он никогда не требовал никаких изысков в плане масла или топлива.

При простом, но своевременном и качественным уходом силовой агрегат проходит не менее 400 000 км, не требуя капитального ремонта.

В виду своей простоты мотор не порадует малым расходом. Откровенно говоря «жрет» топливо огромными количествами, учитывая стоимость на бензин, установка газового оборудования становится действительно актуальной затеей. В других же аспектах это отличный ресурсный и производительный мотор.

Неисправности и ремонт

Двигатели серии 1FZ показали себя надежными агрегатами, поломки возникают в силу естественного износа:

1. Стрекотание при работе силового агрегата указывает на износ регулировочных шайб в механизме газораспределения. Требуется выполнить настройку и заменить изношенные детали.
2. Повышенный расход масла без появления сизого дыма из выхлопной трубы. Требуется осмотреть двигатель, жидкость подтекает через изношенный сальник коленчатого вала или через разрушенную прокладку. Для ремонта необходимо установить новые детали и довести уровень масла до нормы.
3. Возможны течи помпы системы охлаждения. Узел не ремонтируется, рекомендуется замена на оригинальную деталь.

Двигатель 1FZ-FE.Крышка цепного привода распредвалов

Прокладка поддона
Детали передней части двигателя

1. Компрессор

2. Кронштейн 3. Поддон 1 4. Датчик уровня масла 5, 7. Прокладки 6. Поддон 2 8. Нижний щиток 9. Ролик натяжителя 10. Шкив 11. Регулировочная планка ремня 12. Кольцо 13. Передний сальник 14. Патрубок радиатора 15. Крышка 16. Успокоитель 17. Шестерня привода масляного насоса 18. Ведущая звездочка 19. Шестерня привода 20. Масляная форсунка 21. Башмак натяжителя 22. Цепь 23. Ведомая шестерня распредвала Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините батарею от массы. 2. Заблокируйте задние колеса. 3. Поднимите передок автомобиля. 4. Снимите нижние щитки. 5. Снимите расширительный бачок радиатора. 6. Выверните свечи и снимите все ремни привода. 7. Снимите компрессор кондиционера и отведите в сторону, не отсоединяя от магистрали (болты компрессора кондиционера указаны стрелками).

8. Снимите генератор, ролик натяжителя и все кронштейны (болты регулировочного кронштейна генератора указаны стрелками).

9. Снимите привод круиз-контроля (если предусмотрен) и отведите в сторону. 10. Отсоедините нижний шланг радиатора и снимите насос охлаждающей жидкости. 11. Установите поршень 1-го цилиндра в ВМТ такта сжатия. 12. Снимите головку цилиндров. 13. Снимите поддон. 14. Отверните болт зафиксировав шкив коленвала.

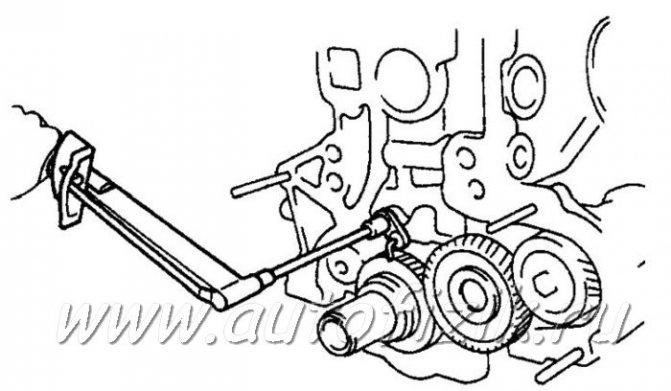

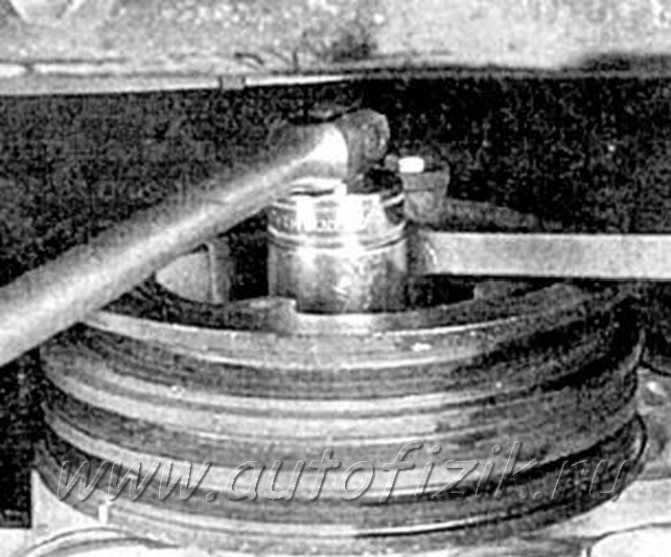

15. Cнимите шкив коленвала съемником.
