Двигатель транспортного средства — важнейший модуль, отвечающий за качество движения, а также производительность всего агрегата. Его состояние, как и качество взаимодействующих элементов напрямую влияет на безопасность водителя и пассажиров во время эксплуатации автомобиля. Именно поэтому своевременная диагностика и устранение неисправностей является первоочередной задачей для каждого водителя.

Эффективность работы двигателя во многом определяется особенностями функционирования вспомогательных приспособлений, в том числе и оборудования, обеспечивающего впрыск топлива в цилиндры. Объем жидкости, который оно поддерживает, зависит от следующих факторов: время работы форсунки, уровень давления внутри топливной рейки, особенности функционирования впускного коллектора.

С целью учета всех упомянутых факторов, а также для обеспечения более точной подачи топлива многие производители авто используют в своих двигателях регуляторы давления. Они позволяют поддерживать на надлежащем уровне рециркуляцию горючей жидкости.

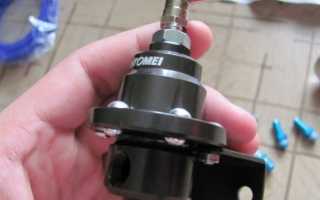

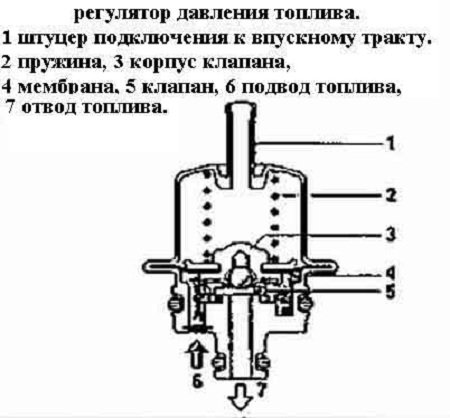

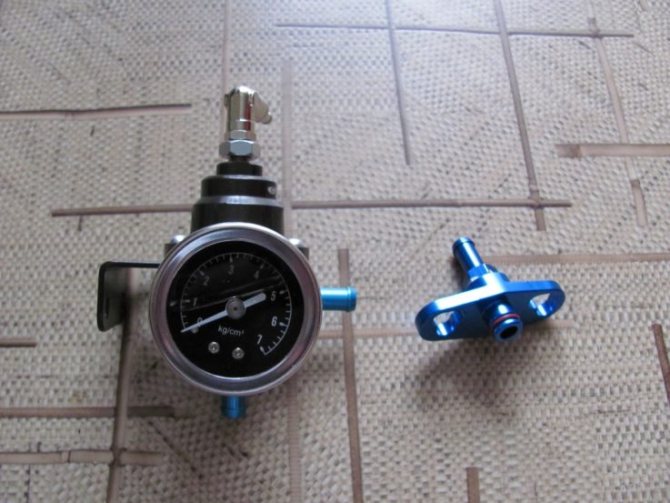

Устройство и принцип работы РДТ

РДТ сконструирован в виде мембранного клапана, с одной стороны к которому подключают шланг с подачей топлива, с другой — пружинный механизм впускного коллектора. Данное приспособление обеспечивает необходимую разницу давлений воздуха и горючей жидкости на форсунке, а также во впускном коллекторе. Учитывая это, излишки бензина или дизеля будут направлены в бак по обратной магистрали.

Прибор для регулировки давления топлива сконструирован в виде двух камер: топливная и диафрагменная. После попадания горючего в первый резервуар с помощью входного штуцера она подается в диафрагменный сектор с помощью специального впускного трубопровода. В случае когда уровень давления в нижней камере превысит суммарное, создаваемое пружиной в диафрагменной, последняя двигается таким образом, чтобы остаток топливной смеси возвращался в бензобак по возвратной линии. Таким образом поддерживается постоянный перепад давления в системе в пределах 2,5 бар.

Транспортные средства с дизельными двигателями предусматривают в топливной системе обратный клапан, имеющий несколько иную структуру. Его составляющими элементами являются соленоид и шток, что упирается в шарик для перекрытия обратного потока. Подобным образом двигатель получает защиту от быстрого износа, что связано со снижением гидравлических колебаний. Обслуживание и восстановление регулятора давления топлива на дизельном двигателе проводится аналогично бензиновому аналогу.

https://youtube.com/watch?v=P3Akeqv11ZE

Меняем регулятор давления топлива в рейке форсунок на Meat and Doria Audi a4 b5 1,6l 2015г

Как заметить неисправность регулятора давления топлива?

Регулятор установлен на топливной рампе и необходим для поддержки определенного перепада давления. В него входят следующие детали: бак, форсунки, топливопривод и насос, переключатель и насос управляющего блока. Принцип работы регулятора давления топлива можно представить таким образом: в самом начале работы насоса горючее покидает бак и проходит систему очистки в фильтре. После этого поступает в регулятор, здесь безостановочно держится однородный напор в системе. В системе без рециркуляции эта деталь должна располагаться в баке. Функция ее остается такой же, она должна поддерживать давление топлива.

Неисправность регулятора давления топлива заметить можно по определенным проблемам авто. У вас может заглохнуть мотор на холостом ходу, или вы начинаете замечать, как двигатель во время движения теряет мощность. Если при переключении передач ваш автомобиль плохо начинает ускоряться, проблема также может быть в регуляторе давления топлива. При движении, если возникают резкие рывки, двигатель начинает захлебываться или реакция на педаль газа практически отсутствует, все это предпосылки к поломке регулятора. Самый распространенный симптом: когда резко повышается расход топлива. Для этого не надо даже производить какие-либо вычисления, вы сами заметите, как он стремительно увеличился.

Расположение РДТ в топливной рейке транспортного средства

Применение специального регулятора для топливной системы связано с необходимостью снижения или повышения напора подачи горючего в двигатель при его работе на различных оборотах. К примеру, для холостого хода потребуется совсем небольшое количество горючего, в то время как при повышении скорости интенсивность его впрыскивания должна повышаться.

С целью выравнивания этой разницы на всех форсунках прибор установлен в конце топливной рейки. Стандартно он вмонтирован в топливной рампе. Очень часто его расположение может быть изменено – например, РДТ помещают в шланг для обратной подачи или даже в бак.

Размещение в бензобаке дает возможность избежать необходимости монтажа дополнительных топливных магистралей, а обратный клапан блокирует попадание в систему лишнего горючего. Независимо от локализации РТД выполняет одинаковую функцию, что заключается в поддержке требуемого и безопасного для двигателя транспортного средства напора горючего.

Это интересно: 2 проверенных способа, как отрегулировать фары самостоятельно

Для систем без рециркуляции топлива РДТ находится в топливном баке, а его конструкция рассчитана на поддержку одного и того же давления жидкости по отношению к атмосферному. Спецификой такого варианта расположения является то, что разницы между давлениями топлива в баке и во впускном коллекторе не будут постоянными, что в конечном итоге учтено в продолжительности впрыска рабочей жидкости.

Сброс давления в топливной системе

Прежде чем приступить к работе с топливной системой, необходимо сделать несколько вещей: во-первых, припарковаться в зоне с достаточной вентиляцией и вдали от приборов с открытым пламенем, таких как водонагреватели и сушилки — пары, выделяемые топливной системой, легко воспламеняются. Во-вторых, вам нужно сбросить давление в системе.

Чтобы снять давление в системе:

* На некоторых моделях TBI системное давление падает через несколько секунд после выключения двигателя.

* Однако на моделях TBI и многопортовых системах впрыска топлива вы можете снять предохранитель или реле топливного насоса, запустить двигатель и дать ему поработать на холостом ходу, пока он не заглохнет.

* В электронных системах впрыска топлива также используется клапан Шредера на топливной рампе. Когда двигатель остыл, вы можете накрыть клапан ветошью и осторожно нажать на него отверткой. Используйте тряпку, чтобы поймать струю топлива, которая выходит из клапана. Затем ослабьте крышку топливного бака, чтобы снять давление с бензобака.

* После этого отсоедините отрицательный (черный) кабель аккумулятора.

* Теперь вы можете приступить к замене.

Типичная система впрыска дроссельной заслонки.

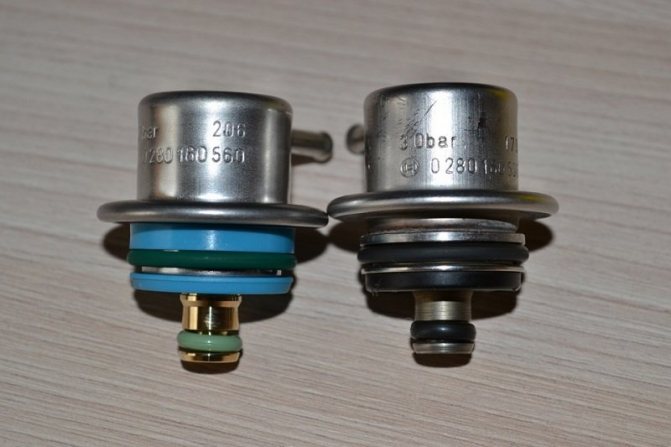

Возможные причины неисправности в работе РДТ

Конструкция регулятора давления топлива продумана таким образом, чтобы по время остановки двигателя напор топлива в системе оставался стабильным. Однако добиться этого не всегда удается. Это связано с изнашиванием клапана, который со временем теряет свою возможность удерживать топливо. В связи с этим для того чтобы завести двигатель, водителю приходится подолгу крутить стартер.

Наиболее распространенными проблемами с устройством, регулирующим подачу топлива, являются следующие нюансы.

1. Клапан в устройстве полностью не держит давление. Основной причиной такой поломки является просадка пружины, что потеряла возможность создавать необходимое сопротивление. В этом случае бензин будет возвращаться обратно в бак, не попадая в форсунки двигателя.
2. Усложненное движение топлива, связанное с закупоркой регулятора давления. Это приводит к тому, что с пол-оборота двигатель вряд ли удастся завести.
3. Наблюдается подклинивание прибора, связанное неравномерным изменением уровня давления. При данной неисправности возникают проблемы с разгоном транспортного средства, также снижается динамика, влияющая на безопасность водителя и пассажиров.

Стоит обратить внимание, что регулятор давления подачи топлива наиболее часто выходит из строя в связи с износом. Такая поломка наблюдается после 100-200 тыс. км пробега. В данном случае наблюдается истончение или иссыхание мембраны. Пружина при этом слабнет, а клапан постепенно подклинивает. В случае когда проблемы с клапаном наблюдаются раньше этого момента, причина поломки заключается в некачественной сборке или браке детали.

Другой причиной неисправности клапана может являться низкое качество горючего. При таком раскладе посторонние примеси, которые попадают в рабочую жидкость, засоряют РДТ. В отличие от первого варианта, когда можно заменить мембрану самостоятельно, придется обращаться в сервис для установки нового устройства, поскольку чистка клапана не предусмотрена.

Признаки неисправности РДТ

Существует ряд признаков работы двигателя транспортного средства, по которым можно определить, что выведен из строя РДТ. Наиболее частыми среди них являются:

• неустойчивая работа силового узла (он глохнет), при которой уровень давления топливной жидкости стабилен и остальные системы работают нормально;
• наблюдается уменьшение чувствительности мотора;
• наблюдаются рывки и провалы в работе силового узла, что особенно заметно в движении;
• повышается уровень вредность (наличие СН и СО) выхлопных газов;
• повышается расход топлива;
• наблюдаются затруднения с запуском двигателя.

Также при возникновении неисправностей в РДТ могут наблюдаться повышение расхода горючего и подтеки рабочей жидкости на шлангах системы, что не решается установкой новых хомутов и заменой трубок. В случае появления описанных выше признаков неисправности каждому водителю полезно уметь проверять регулятор давления топлива.

Это интересно: Обзор Infinity EX35

Диагностика представленного оборудования проводится следующим образом.

Шаг 1. Выкрутить пробку штуцера, обеспечивающего подачу топливной жидкости в первую камеру, и осмотреть уплотнительное кольцо. В том случае когда оно потеряло свою целостность или наблюдаются явные дефекты, необходимо провести замену.

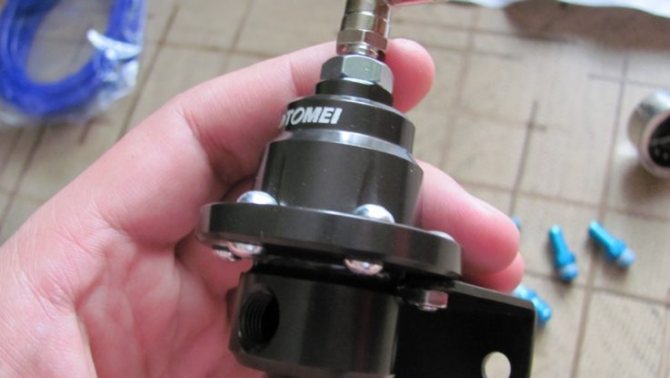

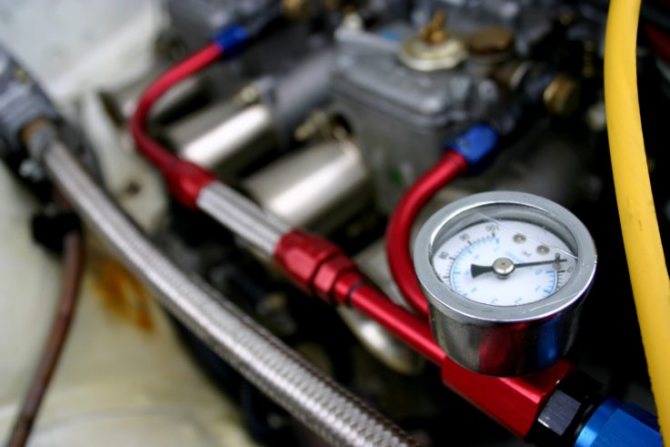

Шаг 2. Извлечь золотник из штуцера, что осуществляется так же, как и с аналогичным приспособлением в шине. После этого нужно зафиксировать шинный манометр с помощью специального хомута на последнем и измерить давление в момент работы силового узла. После сверки параметров с указанными производителем можно сделать выводы о неисправности приспособления. Стоит учесть, что при отключении вакуумного шланга уровень давления должен немного повышаться. Когда этого не происходит, полная замена устройства неизбежна.

Без применения манометра можно также произвести проверку давления в топливной рейке. При этом необходимо пережимать шланг обратной подачи горючей жидкости во время работы двигателя. Когда это будет сделано, двигатель с неработающим универсальным регулятором давления топливной жидкости начинает набирать мощность, и все цилиндры вступают в работу.

Несмотря на эффективность такого метода, пережать обратный шланг не всегда возможно для моторов современных видов транспортных средств, поскольку в них установлены металлические трубки или шланги с недостаточной длиной. При желании проверить РДТ на инжекторе можно воспользоваться только одним способом, предусматривающим применение манометра.

Ремонт и замена РДТ

Если в работе транспортного средства наблюдается ряд признаков неисправности регулятора топлива, его диагностика — единственный шаг на пути к возвращению надлежащих эксплуатационных параметров. В том случае когда проверка свидетельствует о том, что прибор вышел из строя, необходимо осуществить следующее.

Шаг 1. Извлечь пробку штуцера, чтобы иметь возможность проконтролировать давление горючей жидкости на его торце.

Шаг 2. Используя специальный металлический защитный колпачок, аккуратно достать из внутренней полости штуцера золотник.

Шаг 3. Снизить давление в системе питания, после чего осторожно снять вакуумный шланг с устройства.

Шаг 4. Снять гайку, с помощью которой осуществлялось крепление трубки, подающей горючее.

Шаг 5. После того как будут откручены два болта, служащие для крепления модуля к топливной раме, нужно плавно выводить штуцер их отверстия.

Шаг 6. Осторожно достаем РДТ.

Как правило, извлеченное устройство не подлежит ремонту, и его меняют на новое, более функциональное. Приобрести модуль с доставкой можно как в любом специализированном магазине, так и через Интернет.

2.17.1.7 Проверка и замена регулятора давления топлива

1. Отверните пробку штуцера для контроля давления топлива на торце рампы

Обратите внимание, что в пробке штуцера для контроля давления топлива установлено уплотнительное кольцо. Если кольцо порвано или потеряло эластичность, замените его или целиком пробку

2.

С помощью металлического защитного колпачка вентиля шины выверните золотник (такой же, как в шине) из штуцера.

3.

Подсоедините к штуцеру шланг с манометром (можно использовать шинный манометр). Закрепите шланг на штуцере хомутом. Пустите двигатель и проверьте давление по манометру. Оно должно составлять 284–325 кПа (2,9–3,3 кгс/см 2 ).

4.

Отсоедините вакуумный шланг от регулятора давления. При этом давление по манометру должно увеличиться на 20–70 кПа (0,2–0,7 кгс/см 2 ). В противном случае замените регулятор давления.

5.

Снизьте давление в системе питания (см. подраздел 2.17.1.1 ). Отверните гайку крепления топливной трубки к регулятору давления.

6.

Отверните два болта крепления регулятора давления к топливной рампе.

7.

Аккуратно выведите штуцер регулятора из отверстия в топливной рампе и.

8.

. снимите регулятор, отсоединив его от топливной трубки.

9.

Установите регулятор давления в обратном порядке, предварительно смазав бензином уплотнительные кольца. Замените порванные или потерявшие эластичность уплотнительные кольца.
