При покупке предыдущий хозяин предупредил, что ИНОГДА при включении печки может свистеть моторчик и типа чтобы прекратил надо включить посильнее тогда он перестает. Я на его слова обратил мало внимания (А зря!)

Первое время мотор о себе не напоминал, но однажды он внезапно засвистел, да так засвистел что я аж вздрогнул от неожиданности и принялся искать место поломки, но тут же вспомнив слова продавца включил посильнее, уши конкретно заложило. Два дня я катался с открытым окном и это в середине февраля!

Рассказав о своей проблеме Rush21 получил от него в дар слегка б/у моторчик за что ему огромное спасибо, но самое главное что он был тихий!

«Классика» отечественного автопрома в лице модели ВАЗ-2106 считается достаточно надёжной в плане конструкции основных блоков, включая отопительный. Но возраст и постепенный износ деталей рано или поздно даёт о себе знать. Сигналом к тому, что требуется ремонт или полноценная замена вентилятора печки ВАЗ-2106 является банальное отсутствие тепла при включении отопителя.

Вентилятор печки ваз 2106

На автомобилях ваз 2106 и других моделях из серии «классика» установленны электродвигатели вентилятора типа МЭ-255. Данные электродвигатели не поддаются ремонту и в случае их поломки меняются на новые. Единственный возможный ремонт это зачистка коллектора и смазка подшипников.

Замена

Идем в салон ВАЗ 2106 и там предварительно открутив болты крепления нижней панели (где установлена магнитола), вынимаем ее. Перед этим также можно снять рычаг КПП, чтобы все это делать было удобнее.

И откручиваем, а также убираем в сторону воздуховод нижний:

После этого снимаем защелки, которые находятся по обе стороны корпуса печки ближе к салону автомобиля:

Вторая находится с водительской стороны. Далее пробуем опустить корпус до конца вниз, приложив определенное усилие:

Теперь вынимаем его через правую сторону, только аккуратнее, чтобы не повредить его и детали панели приборов:

Теперь переворачиваем его нижней стороной и поднимаем заслонку:

И предварительно отсоединив провода питания от вентилятора, вынимаем его с посадочного места, так как он крепится на резиновых вставках, плотно сидящих в корпусе печки:

Процесс установка производится в обратной последовательности. Цена нового вентилятора на авторынке или магазине составляет около 300 рублей.

Как снять панель приборов по ссылке.

Как снять

Для снятия электродвигателя нам потребуются: отвертка и гаечный ключ на «14». Если все есть, то приступим к ремонту.

Первым делом необходимо снять нижнюю консоль, для этого отверните два винта нижнего крепления к кузову автомобиля.

Снимите вещевую полку, расположенную под бордачком. Полка крепится четырьмя винтами.

После снятия полки, отверните винт крепления консоли к передку кузова.

Далее снимите с консоли панель дополнительных приборов и отверните два винта крепления консоли.

Снимите консоль, придерживая рукой дополнительную панель.

Снимите воздуховод, отвернув два винта его крепления.

Отсоедините четыре держателя кожухов радиатора и вентилятора и отведя немного в сторону, насколько позволяют провода, отсоедините кожух вентилятора.

Снимите с панели приборов выключатель электродвигателя вентилятора, отсоедините от него провода, идущие к электродвигателю, перед их отсоединением промаркируйте их. Далее протолкните провода в отверстие выключателя.

Теперь нам необходимо снять кожух крыльчатки вентилятора и отсоединить от резистора провода.

Отверните гайку, расположенную справа под панелью приборов в месте крепления кожуха к кузову автомобиля и снимите провод массы.

Теперь можно снимать с автомобиля кожух с электродвигателем вентилятора.

Как подключить

Схема подключения электродвигателя вентилятора отопителя салона приведена на рисунок. 9.24. При включении в цепь питания электродвигателя добавочного резистора 6 вал якоря прокручивается с уменьшенной частотой. Резистор зафиксирован двумя пружинными шайбами в кожухе вентилятора отопителя. Сопротивление резистора -1,5 Ом при 20 °с. Испорченный электродвигатель вентилятора отопителя салона предлагается подменять новым. Единственно возможный ремонт — зачистка коллектора и смазка подшипников

данные для измерения

Номинальное напряжение, В 1.

Номинальная мощность, Вт 2.

Частота вращения вала при нагрузке электродвигателя крыльчаткой при напряжении 12 В и температуре (25+10) °c, мин 3000±15.

Потребляемая сила тока при предписанной нагрузке и частоте вращения, А, не более 4

Малая частота вращения вала якоря с крыльчаткой, мин, не менее 2200±15.

Потребляемая сила тока при частоте вращения якоря 2200 мин, А, не более2

Рисунок. 9.24. Схема подключения электродвигателя вентилятора отопителя салона Ваз 2106: 1 — генератор; 2 — аккумулятор; 3 — замок зажигания ВАЗ -2106; 4 — главный блок предохранителей; 5 — тумблер вентилятора отопителя салона; 6 — вспомогательный резистор; 7 — электродвигатель вентилятора отопителя салона

Шумит

Чтобы устранить шум, Вы должны, в первую очередь, снять вентилятор и очистить его от грязи и пыли. Обратите внимание на то, что подобная работа связана с электросетью автомобиля, потому перед тем, как к ней приступить, нужно отключить массу. Подробнее останавливаться на том, как снять вентилятор, я не буду, а лучше сразу перейду к основному.

Конечно, главной задачей является устранение осевого люфта двигателя вентилятора. Вы можете сделать это, используя шайбы из фторопласта или подобного материала. Необходимое условие: между материалами должно создаваться минимальное трение. Будет очень хорошо, если Вы смажете подшипники густой смазкой, которая не оказывает реакции на температуру. Например, можно использовать смазку « МС-1000».

Следующим шагом будет разбор электродвигателя вентилятора. После этого нужно изготовить нужное количество шайб и смазать их все, после этого собрать электродвигатель обратно. Наверняка, Вам пришёл в голову ещё один вариант: устранить вентиляторный шум с помощью моторного масла. Однако помните, что таким способом, Вы только на некоторое время улучшите ситуацию, но впоследствии будет то, что и было сначала. Проблема в том, что моторное масло – жидкое оно быстро вытечет и высохнет.

А вот после смазки дело будет обстоять иначе. Вы заметите, что вентилятор станет лучше работать, вращаться он будет тише и быстрее, а при холоде и низкой температуре от привычного визга не останется и следа.

Пищит

Отщёлкивается кожух с моторчиком и обдувом на ноги водителя и переднего пассажира, (там 4 крепежика железных), откручивается минусовой провод моторчика(слева от печки под торпедой, лучше это делать набором головок с удлинителями, там понадобится головка на 10), потом от кнопки включения вентилятора печки отксоединяешь либо 2 крайних провода либо все три сразу(это по желанию, так как средний там это +12В и он остаётся на месте когда снимаешь моторчик). И вытаскиваешь всю эту нижнюю пластмассу вместе с моторчиком, единственное у меня 7шная консоль и она не очень препятствовала вытаскиванию кожуха со стороны пассажира.(как снимать шестёрочную консоль я не знаю, но в книги должно быть написано). Потом снимаешь старый моторчик(он крепится опять же на 2-х железных скобах), ставишь новый(лучше купить моторчик на подшипниках (в ките стоит 480р) на место старого, все провода пропускаешь через предназначенные для них отверстия, ставишь всё обратно и будет вам счастье.

Ремонт как способ решения проблемы

В некоторых случаях можно попытаться отремонтировать вентилятор, прибегнув к достаточно простым манипуляциям. Ремонт выполняется быстро и без сложностей, если вам уже приходилось разбирать и собирать свою любимую «шестёрку».

Признаками того, что печка ещё «жива», но требует определённого вмешательства, могут служить следующие сигналы:

• шум;
• писк.

Именно когда отопитель пищит или шумит, можно задуматься над тем, чтобы попробовать отремонтировать проблемный узел.

Шум

Если возникает сильный шум от отопителя, попробуйте сделать следующее.

1. Снимите вентилятор, очистите от накопившейся грязи и пыли. Только не забудьте предварительно снять массу, поскольку вы работаете с электрической составляющей ВАЗ-2106. Касательно инструкции по извлечению вентилятора вы познакомитесь в разделе замены.
2. Обратите внимание на наличие осевого люфта моторчика печки. Это можно проверить своими руками. Если люфт присутствует, от него следует избавиться. Используйте фторопластовую шайбу. Учтите, что после выполненных манипуляций между элементами должен оставаться небольшой зазор для минимального трения.
3. Подшипники рекомендуется смазать густым составом, который не реагирует на температурные изменения (МС 1000 подойдёт).
4. Далее разберите моторчик. Сделайте нужное количество шайбочек, смажьте их и верните обратно в электродвигатель. Попытки смазки моторным маслом дадут только временный эффект.

Писк

Если же отопитель выдаёт неприятный писк, тогда стоит прибегнуть к таким манипуляциям.

1. Отщелкните кожух вместе с движком и обдувом, который идёт в ноги пассажира и водителя. Всего на ВАЗ-2106 там предусмотрено 4 крепёжных элемента. Слева от отопителя над торпедой располагается минусовой провод, который нужно открутить.
2. Теперь вы снимаете проводки от кнопки для включения вентилятора. Вам нужны 2 крайних проводка.
3. Всё, можно извлекать нижний пластик с движком. Моторчик извлекается путём демонтажа пары металлических скоб и на его место устанавливается новый. Опытные «вазовцы» советуют брать мотор на подшипниках, поскольку он более надёжный и долговечный.
4. Собираем всё в обратном порядке, и писка нет.

Особенности устройства отопительного оборудования на ВАЗ-2106

Проблемы с печкой на автомобилях ВАЗ-2106 встречаются не так часто, поскольку этот узел считается относительно надёжным. Но в некоторых ситуациях приходится вмешиваться в него, осуществляя частичный ремонт или выполняя полноценную замену вышедших из строя элементов отопителя. Для грамотного выполнения ремонта или замены нужно предварительно познакомиться со схемой и устройством печки.

Признаки неисправностей

Конечно же, вы почувствуете холод, хотя печка включена на максимальные обороты. Следовательно, отопитель перестал выполнять свои функции. Также указывать на неисправность, необходимость ремонта или полноценной замены могут:

• вытекающий антифриз (здесь, скорее всего, проблема кроется в радиаторе);
• повышенный уровень шума вентилятора;
• регулятор работает с трудом, регулировать шторки не удаётся;
• температура воздуха в салоне поднимается на недостаточно высокий уровень, то есть печка работает, но не на все 100%.

ВАЗ, как и УАЗ, является автомобилем, где всё выходит из строя в самый неподходящий момент. Потому лучше быть подготовленным к подобным ситуациям.

Сломанный мотор печки — это одна из основных причин выхода из строя отопителя. Не редко встречаются поломки радиатора, утечка антифриза и поломка крана.

Элементы устройства

Печка на ВАЗ-2106 включает в себя следующие основные компоненты:

• дефлекторы;
• тяги крана печки;
• крышки воздухопритоков;
• воздуховоды для лобового стекла;
• радиатор;
• кожух радиатора;
• отводные трубы;
• подводные;
• кран печки;
• крышка распределителя воздуха;
• электрический двигатель вентилятора;
• крыльчатку вентилятора;
• добавочные резисторы;
• воздуховоды внутренней системы вентиляции;
• рычаг крышки распределителя;
• кронштейны;
• ручка управления крышкой;
• ручка управления краном;
• тяги крышки воздухопритоков.

Эти элементы представляют собой устройство отопителя на автомобиле ВАЗ-2106.

САМОСТОЯТЕЛЬНАЯ ЗАМЕНА ОТОПИТЕЛЯ В ВАЗ 2106

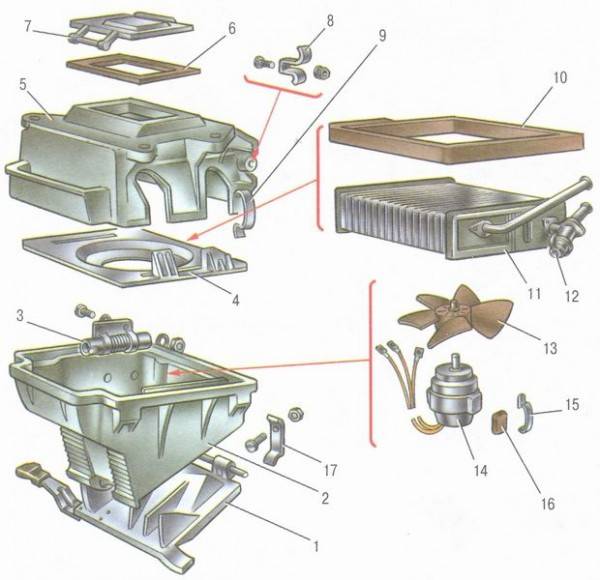

Детали отопителя салона ваз 2106

• 1 — крышка распределителя воздуха.
• 2 — корпус вентилятора.
• 3 – дополнительный резистор.
• 4 — кожух крыльчатки вентилятора.
• 5 — корпус радиатора отопителя.
• 6 – прокладка крышки корпуса.
• 7 — крышка люка притока воздуха.
• 8 – прижимная скоба для крепления труб.
• 9 – пружинный держатель крепления кожуха вентилятора.
• 10 – прокладка радиатора.
• 11 — радиатор отопителя.
• 12- кран отопления.
• 13 – крыльчатка вентилятора.
• 14 – электрический двигатель вентилятора.
• 15 — пружинная скоба для крепления электродвигателя.
• 16 – подушка резиновая электродвигателя.
• 17 — скоба для крепления крышки воздухораспределителя.

электродвигатель вентилятора отопителя салона ВАЗ 2106 — устройство, особенности конструкции

Электродвигатель МЭ-255 — постоянного тока с возбуждением от постоянных магнитив. Схема включения электродвигателя вентилятора отопителя салона приведена на рис. 9.24. При включении в цепь питания электродвигателя дополнительного резистора 6 вал якоря вращается с уменьшенной частотой. Резистор закреплен двумя пружинными шайбами в кожухе вентилятора отопителя. Сопротивление резистора -1,5 Ом при 20 °С. Неисправный электродвигатель вентилятора отопителя салона рекомендуется заменять новым. Единственно возможный ремонт — зачистка коллектора и смазка подшипников Данные для проверки

Номинальное напряжение, В. 12 Номинальная мощность, Вт. 20 Частота вращения вала при нагрузке электродвигателя крыльчаткой при напряжении 12 В и температуре (25+10) °C, мин . 3000±150 Потребляемая сила тока при указанной нагрузке и частоте вращения, А, не более. 4,5 Малая частота вращения вала якоря с крыльчаткой, мин, не менее. 2200±150 Потребляемая сила тока при частоте вращения якоря 2200 мин, А, не более. 2,7

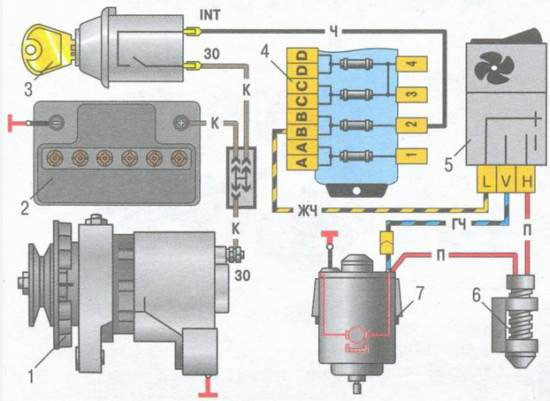

Рис. 9.24. Схема включения электродвигателя вентилятора отопителя салона ВАЗ 2106

: 1 — генератор; 2 — аккумулятор; 3 — замок зажигания; 4 — основной блок предохранителей; 5 — переключатель вентилятора отопителя салона; 6 — дополнительный резистор; 7 — электродвигатель вентилятора отопителя салона

Источник

ПОРЯДОК ЗАМЕНЫ ОТОПИТЕЛЯ ВАЗ 2106

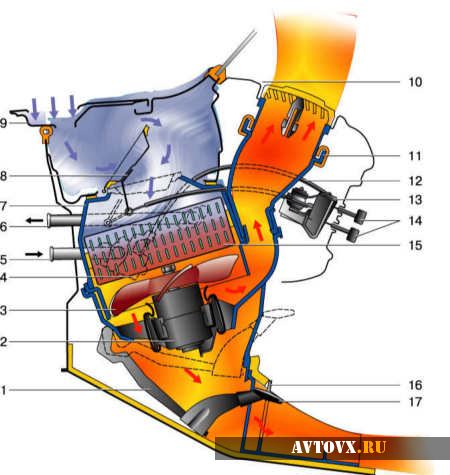

Отопление салона автомобиля производится охлаждающей жидкостью двигателя. Детали конструкции отопителя представлены на схеме.

Многие автолюбители вспоминают о системе отопления только тогда, когда наступают холода. Но иногда отопитель может напомнить о себе неприятным запахом в салоне и появлением лужиц Тосола под ногами водителя или пассажира на переднем сидении. Это значит, что потёк радиатор отопителя и его необходимо заменить. Эту работу можно выполнить своими руками.

Для этого вам потребуется:

1. ключи рожковые на 7 и на 10;
2. отвертка плоская и крестообразная;
3. запас тосола примерно1,5 л;

Замена радиатора отопителя ваз 2106

Открываем кран отопления и убираем вакуумный шланг и жгут проводов

• передвинув рычаг управления отопителем вправо до упора, открываем кран отопления и сливаем Тосол из радиатора отопителя;
• в моторном отсеке освобождаем крепление вакуумного шланга и жгута проводов и отводим их в сторону, тем самым обеспечиваем доступ к шлангам отопителя;

Освобождаем хомуты, снимаем шланги и прокладку

• ослабив хомуты шлангов, снимаем их с патрубков;
• затем откручиваем два болта, которые крепят уплотнитель к щитку;
• аккуратно снимаем уплотнительную прокладку с патрубков радиатора так, чтобы не повредить её;

ОБРАТИТЕ ВНИМАНИЕ: В ПРОКЛАДКУ ВСТАВЛЕНЫ ДВЕ РАСПОРНЫЕ ШАЙБЫ, ЖЕЛАТЕЛЬНО НЕ ПОТЕРЯТЬ ИХ.

• снимаем электровентилятор отопления вместе с кожухом (как демонтировать электровентилятор описано ниже);

ПРЕДУПРЕЖДЕНИЕ: ПЕРЕД ТЕМ, КАК ДЕМОНТИРОВАТЬ ЭЛЕКТРОВЕНТИЛЯТОР, ОТКЛЮЧИТЕ МИНУСОВУЮ КЛЕММУ АККУМУЛЯТОРА.

Замена радиатора отопителя на ваз 2106

Вынимаем радиатор снимаем кран отопления ваз 2106

• вынимаем радиатор отопления вместе с краном, опускаем его вниз, насколько возможно и выводим вместе с трубками;
• откручиваем болты крепления отводящей трубки и отсоединяем кран;

РЕКОМЕНДАЦИЯ: СНИМАЕМ ВСЕ УПЛОТНИТЕЛЬНЫЕ ПРОКЛАДКИ, ОСМАТРИВАЕМ ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ ПРИ НЕОБХОДИМОСТИ ЗАЧИЩАЕМ ИХ, ОСМАТРИВАЕМ КРЕПЛЕНИЯ ПАТРУБКОВ К РАДИАТОРУ, ЕСЛИ ЕСТЬ ПОДОЗРЕНИЯ НА НЕ ПЛОТНОСТЬ, НАДО СРАЗУ ЖЕ УСТРАНИТЬ, ОБЯЗАТЕЛЬНО ЗАМЕНИТЬ ВСЕ ПРОКЛАДКИ НА НОВЫЕ.

• устанавливаем на новый радиатор кран отопления, подсоединяем все трубки;
• монтируем новый радиатор в обратном порядке;
• установите рычаг управления краном отопления в крайнее правое положение и убедитесь в том, что при этом кран полностью открыт, подсоедините тросик управления краном;
• пополните систему охлаждения двигателя, запустите двигатель и тщательно проверьте все соединения на герметичность.

Замена тросика отопителя ваз 2106

• снимаем кожух панели приборов при этом надо протолкнуть панель управления системой отопления внутрь;

Cнимаем трос привода воздушной заслонки

• сняв защёлки, отсоединяем три троса от панели отопителя: 2 троса управления воздушными заслонками и один трос управления краном отопителя;

Ослабляем крепление тяги крана отопителя

Снимаем тросик привода крана отопителя

• при помощи отвёртки отсоединяем тросик от привода крана отопителя;
• вынимаем тросик из держателя;
• так же снимаем тросик управления заслонкой отопителя;
• вынимаем старые тросики и вставляем новые;

Порядок доработки отопителя

В случае если плохо греет печка ВАЗ 2107, производится снятие кожуха в салоне на нижней части печки, на котором сверху закреплен вентилятор. Последний полностью снимается ввиду своей ненадобности. После этого аккуратно срезается один из аэродинамический гребней, которые подают теплый воздух по направлению к ногам водителя и пассажира, сидящего рядом с ним. Это особенно актуально при установке вентилятора с ВАЗ 2108, поскольку его моторчик немного длиннее. Крыльчатку можно окончательно убрать, а ее функции передать пятилопастному стандартному вентилятору.

Дырка для этого в диаметре незначительно увеличивается, чтобы в нее можно было установить новый вал. Важно проследить, чтобы обновленная конструкция была «посажена» на место плотно и надежно. Непосредственно перед тем, как установить новый вентилятор, его нужно напрямую подключить, чтобы убедиться в его работоспособности.

Смотрите все объявления в архиве

Отсоединяем крепление электродвигателя

• переворачиваем вентилятор и открываем крышку;
• отжимаем пружинные скобы, которые крепят электродвигатель, и вынимаем его;
• откручиваем гайку и снимаем крыльчатку, а также резиновые подушечки;
• новый электродвигатель монтируем в обратном порядке.

После окончания всех работ надо долить Тосол немного выше максимального уровня запустите двигатель, проверьте все соединения на герметичность, уровень Тосола должен немного понизиться за счет вытеснения воздуха из системы отопления. Прогрейте двигатель и включите отопление салона. Проверьте поступление теплого воздуха через все воздуховоды. Ориентировочные расценки по ремонту системы отопления и вентиляции в автосервисе:

• замена крана отопителя — 500 р;
• замена радиатора отопителя — от 800 р;
• замена электродвигателя вентилятора отопления — от 500 р;
• замена тросика крана отопления — 300 р.

Чтобы на ваз 2106 заменить отопитель в автосервисе, вам придётся уплатить ориентировочно около 2500 рублей и плюс стоимость замененных деталей или узлов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как снять и установить электродвигатель вентилятора отопителя Ваз 2106-2103

На транспортных средствах ВАЗ 2106 и иных моделях “классика” монтируются электродвигатели вентилятора «МЭ-255». Они не подвержены никакому ремонту. А в случае выхода на новые происходит их замена на новые. Возможно также произвести зачистку коллектора и смазку подшипников. При этом работоспособность электродвигателей осуществляется в нескольких режимах:

1. «Первый» режим работы – с пониженными оборотами.
2. «Второй» режим работы – с нормальными оборотами.

Самостоятельная замена отопителя в ваз 2106

• 1 Порядок замены отопителя ваз 2106 1.1 Замена радиатора отопителя ваз 2106
• 1.2 Замена радиатора отопителя на ваз 2106
• 1.3 Замена тросика отопителя ваз 2106
• 1.4 Замена электродвигателя отопления ваз 2106

Детали отопителя салона ваз 2106

• 1 — крышка распределителя воздуха.
• 2 — корпус вентилятора.
• 3 – дополнительный резистор.
• 4 — кожух крыльчатки вентилятора.
• 5 — корпус радиатора отопителя.
• 6 – прокладка крышки корпуса.
• 7 — крышка люка притока воздуха.
• 8 – прижимная скоба для крепления труб.
• 9 – пружинный держатель крепления кожуха вентилятора.
• 10 – прокладка радиатора.
• 11 — радиатор отопителя.
• 12- кран отопления.
• 13 – крыльчатка вентилятора.
• 14 – электрический двигатель вентилятора.
• 15 — пружинная скоба для крепления электродвигателя.
• 16 – подушка резиновая электродвигателя.
• 17 — скоба для крепления крышки воздухораспределителя.

Как заменить электровентилятор отопителя на ВАЗ 2106

Продолжаю тему отопителя ВАЗ 2106 и предлагаю сегодня рассмотреть как заменить электровентилятор печки своими руками. В данной статье отличные фотографии всего процесса и подробное описание всех действий.

Замена электровентилятора отопителя на ВАЗ 2106 своими руками

1. Отсоединяем «минусовую» клемму от аккумуляторной батареи.

2. Снимаем полку панели приборов.

3. Снимаем панель радиоприемника.

4. Крестообразной отверткой отворачиваем два самореза.

5. Теперь снимаем с автомобиля нижние воздуховоды.

6. Ключом «на 10» отворачиваем гайку переднего левого крепления отопителя.

7. Затем снимаем со шпильки крепления «минусовой» провод электровентилятора.

8. Отверткой поддеваем и снимаем четыре пружинные скобы крепления кожуха вентилятора.

9. Сдвигаем кожух вниз, затем вправо и снимаем с автомобиля.

10. Снимаем направляющий кожух вентилятора.

11. Отсоединяем красный провод, соединяющий электровентилятор с добавочным резистором.

12. Переворачиваем кожух вентилятора и открываем воздухораспределительную крышку.

13. Протаскиваем внутрь кожуха провода питания электродвигателя.

14. Снова переворачиваем кожух, отверткой «отщелкиваем» две пружинные скобы крепления электродвигателя.

15. Вынимаем его из кожуха.

16. Ключом «на 14» отворачиваем гайку крепления крыльчатки

17. Снимаем ее с электродвигателя.

18. Также снимаем с электродвигателя две резиновые подушки.

Новый электродвигатель устанавливаем в обратной последовательности. Напомним, что предыдущая статья была про замену крана отопителя на ВАЗ 2106 своими руками.

Конструкция и основные неисправности ВАЗовских печек

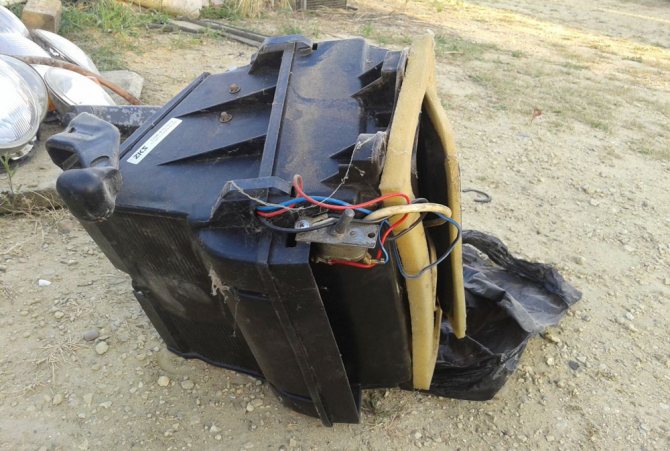

Штатный радиатор печки ВАЗ 2106, несмотря на свои небольшие размеры, со своей задачей охлаждения жидкости и прогрева салона справляется достаточно хорошо. Более наглядно устройство отопителя салона можно посмотреть ниже.

Принцип работы этого устройства показано на рисунке.

Тип отопительной системы «шестерки» относится к самым распространенным конструкциям, на основе использования жидкости системы охлаждения силовой установки. В ее состав входят три основных компонента – собственно печка, цена которой приемлема для российских автолюбителей, крепления с девайсами управления в виде краников и воздуховодные магистрали с радиатором.

Воздухозаборная заслонка и кран печки ВАЗ 2106 посредством гибких и упругих тяг соединяются с девайсами управления. Максимально правая позиция верхнего девайса означает предельное открытие краника и наибольшему поступлению жидкости-охладителя через радиатор в систему обогрева. Если же такую позицию занимает нижний девайс, то это означает предельное открытие заслонки воздухозаборника, что направляет наибольший поток воздуха через печку далее в систему обогрева.

Пластмассовые дефлекторы с изменяющимся углом обдува салона дают возможность изменить направление воздушных потоков и направить в нужную сторону. Конструктивно называет иногда крышка распределения воздушных потоков, с системным центральным переключателем управления печкой никак не соединена. Эта заслонка регулируется на открытие и закрытие с помощью рычажного устройства, смонтированного для комфорта со стороны кресла водителя.

Объем перемещаемого воздуха через печку ВАЗ 2106, видео фильм о которой можно посмотреть в интернете, регулируется тумблером трехпозиционного типа. Таким переключателем можно установить 2 диапазона скорости вращения вентилятора, как наименьший, так и наибольший уровень. Категорически не рекомендуется запускать электрический вентилятор печки при задвинутой заслонке воздухозаборника и кране, находящемся в позиции «открыто».

К главным дефектам печки ВАЗ 2106 относятся следующие:

• дефекты моторчика печки, вследствие которых он не запускается;
• разгерметизация системы отопления радиатора или трубопроводов, из-за чего в ВАЗ 2106 плохо греет печка, а в салоне становится прохладно;
• иногда печка дует холодным, когда в системе недостаточное количество охладителя, а если при его добавлении до нормы дефект не устранен необходимо закрыть фронтальную часть радиатора системы охлаждения плотным картоном и ситуация должна улучшиться.

Замена отдельных элементов печки

Часто автолюбители спрашивают об автомобиле ВАЗ 2106, как снять печку для осуществления профилактических или сервисных работ. Такие вопросы возникают в связи с необходимостью проведения ремонта печки и последующей сборки. Для замены радиатора печки и краника отопителя необходимо подготовить набор слесарных инструментов и новые запчасти системы отопления, подлежащие замене:

1. Передвигая рычажок в правую сторону, открываем кран отопителя, после чего сливаем жидкость-охладитель из системы.
2. В механическом отсеке под капотом разгибаем скобку крепежа шланга вакуумного типа и комплекта проводки, идущей на щиток, убрать их в сторону, чтобы можно было добраться до отопительных шлангов.
3. Немного откручиваем крепеж шлангов к трубкам отопительного радиатора и демонтируем их.
4. Выкручиваем 2 болта крепежа уплотнителя к щитку, после чего не спеша демонтируем его, помня, что там установлены втулки распорного типа.
5. Демонтируем вентиляторное устройство печки.
6. Демонтируем радиатор печки, оставив его висящей на тяге краника печки и выводим трубки из отверстия в щитке.
7. Отворачиваем крепеж тяги краника печки и рассоединяем ее.
8. Демонтируем с «шестерки» радиатор печки вместе с патрубками и краником печки.
9. Сняв крепеж, демонтируем патрубок с радиатора печки и фланцевую прокладку с него.
10. Сняв крепеж, снимаем кран печки вместе с прокладкой и патрубок с отопительного радиатора.
11. Открутив крепеж, демонтируем патрубок с краника печки вместе с прокладкой.
12. При необходимости после визуального осмотра прокладок необходимо их заменить.
13. Производим установку печки.

Если автолюбитель в целях улучшения функционала устройства решил произвести доработку печки ВАЗ 2106, то для этого потребуется ее демонтаж .В качестве определяющей технологической операции будет считаться изменение угла монтажа переборок с предварительным изготовлением обновленных конфигураций с последующей установкой.

От всех внедрений таких операций значительно изменится направление воздушного потока, и печка станет работать с повышенным КПД. Для создания такой «тюнингованной» печки требуется наличие стандартного набора инструментов, а также столярного инструментария и газового резака для придания обновленным переборкам необходимой конфигурации.
