Снятие стартера

Перед тем как снять стартер, необходимо подготовить два ключа на 10 и на 13, они понадобятся для того, чтобы снять клемму с аккумулятора. Чтобы избежать короткого замыкания, вначале снимите минусовую клемму. В случае если на вашем автомобиле стоит инжектор, придется снимать воздушный фильтр, находящийся над стартером.
Стартер ВАЗ-2109 можно демонтировать двумя способами: через верх или через низ. Если выбран второй вариант, то нужно временно снять защиту картера, чтобы она не мешала. Далее необходимо отсоединить втягивающее реле от двух проводов. Вначале отсоединяем силовой (толстый) провод, по которому подается напряжение на стартер, затем тонкий – необходимый для питания обмотки реле.

Тонкий провод можно просто вытянуть руками. Для отключения силового нужно ключом на 13 открутить гайку с контакта втягивающего реле. После того как отсоедините провода, уберите их в сторону.

Далее нужно выкрутить три гайки крепления стартера к блоку сцепления. Для этого используйте ключ на 13.

После откручивания гаек нужно потянуть корпус вправо и увести и увести его со шпилек. Теперь можно вытянуть стартер через верх или низ и заняться его ремонтом.

Демонтированный стартер положите на верстак и уберите с него всю грязь. Отсоедините втягивающее реле, которое закреплено на два болта с головками под отвертку. Далее снимите якорь с металлических пластин бендикса. Возьмите ключ на 10 и открутите заднюю крышку стартера. После снятия крышки откроется вид на ось стартера, с которой нужно снять стопорное кольцо. Его можно снять, воспользовавшись плоской отверткой.

Корпус стартера на «девятке» состоит из трех частей, который держится благодаря трем шпилькам стягивающим его. В процессе выкручивания гаек на шпильках все части агрегата отсоединяются, поэтому разборка стартера не будет сопровождаться трудностями. Существует два вида стартеров: с планетарным редуктором и без него, коллекторы которых немного отличаются.

Если в стартере ВАЗ-2109 установлен планетарный редуктор, его щетки будут расположены параллельно корпусу, во втором варианте – перпендикулярно оси стартера. Старая втулка надежно запрессована в корпус стартера, поэтому чтобы ее извлечь, придется хорошо постараться. Для избавления от старой втулки возьмите молоток, кусок трубы подходящего диаметра или

Похожие статьи

•
  Не крутит стартер на автомобилях ваз 2108, 2109, 21099

оправку. Приставьте ее к втулке и резкими, короткими ударами молотка выбейте ее из посадочного места. Главное, в процессе не перестараться, так как крышка стартера может в любой момент лопнуть, а заменить ее окажется нечем.

Чтобы не пришлось искать похожий стартер, с которого можно снять крышку, будьте предельно осторожны. Перед запрессовкой новой втулки желательно пройтись по месту установки мелкозернистой наждачной бумагой. Для запрессовки новой втулки лучше всего использовать старую, так как он изготовлена из мягкого металла и будет смягчать силу удара во время установки, это позволит не допустить появления трещин на корпусе крышки. Пока стартер в разобранном состоянии, осмотрите щетки, возможно, их нужно заменить. Сборка стартера выполняется в обратной последовательности.

Для проверки работы стартера подключите его к аккумулятору. Ровная, спокойная работа будет подтверждением того, что процесс замены втулок и сборке стартера выполнены правильно. Далее можно устанавливать его на свое место.

Стартер ВАЗ 2108, 2109, 21099: проверка, снятие и разборка

Стартер — это то устройство, без которого невозможен запуск автомобильного двигателя. Именно поэтому необходимо быть внимательным к абсолютно любым нюансам в его функционировании. Если Вы столкнетесь с какой-либо из этих ситуаций:

• стартер, вообще, на поворот ключа зажигания не реагирует;
• стартер функционирует, но в холостую, при повороте ключа в замке зажигания бендикс не входит в зацепление;
• стартер крутит, но крайне медленно, причина может быть в разряженной АКБ, но, если после её полной зарядки улучшения не происходит, то проблема именно в самом стартере.

— однозначно необходимо провести проверку стартерного устройства на предмет поломок.

Как проверить стартер ВАЗ 2108, 21099, 2109?

Если вышло из строя втягивающее реле, то стартер будет работать, когда его замкнуть чем-нибудь металлическим, например, отверткой или гаечным ключом. Рассмотрим более подробно, как замкнуть стартер ВАЗ 2108, 21099, 2109:

1. Поставьте КПП на нейтральную передачу, ручник затяните до упора, вставив в замок зажигания ключ, поверните его в нужную сторону.
2. Далее осуществите замыкание двух больших клемм, которые расположены на стартере. Ключ и отвертка должны сработать вместо возможно неисправного втягивающего реле.
3. Бендикс провернет коленвал и в результате двигатель запустится, при условии, что не вышел из строя какой-либо другой элемент стартера.

Обязательно учтите, что коммутатор в бесконтактных системах зажигания контролирует напряжение, подающееся на катушку, но в старых контактных системах такого контроля нет, поэтому при замыкании стартера катушка потенциально может сломаться.

Если после замыкания стартера выяснится, что проблема не во втягивающем реле, продолжайте диагностику:

• Убедитесь, что клеммы аккумулятора не окислились, если необходимо, очистите их с помощью ножа, или отвертки, или наждачной бумаги.
• Прозвоните тестером провода, подключаемые к стартеру, проверьте все соединения, в случае необходимости, затяните гайки соединений и укрепите слабые контакты.
• Проверьте не кроется ли причина поломки в замке зажигания. Произведите зачистку контактов, идущих к нему. Отсоединяйте их по очереди, так Вы ничего не перепутаете.

Мы рассмотрели все основные способы того, как проверить стартер ВАЗ 2108, 2109, 21099, не демонтируя его. Если причина поломки не была выявлена, то необходимо его снимать с автомобиля и проверять более тщательно.

Как снять и разобрать стартер ВАЗ 2108, 2109, 21099?

Обязательно перед началом демонтажных работ отсоедините от аккумулятора «минусовую» клемму, чтобы не было короткого замыкания!

Выполнив это действие, приступайте к снятию стартера ВАЗ 2109, 21099, 2108:

После того, как демонтаж осуществлен, возникает вопрос, как разобрать стартер ВАЗ 2108, 2109, 21099? Разборка начинается с того, что Вам необходимо будет аккуратно сбить стопорное и ограничительное кольцо, а затем, отвинтив крепежи задней крышки, снять его. Теперь Вы добрались до графитовых щеток, статора и якоря. Нужно отметить, что редуктора в этой части может и не быть, тогда статор достается после якоря. Если конструкция все-таки включает этот элемент, то действовать нужно несколько иначе: первым вытащить статор, потом якорь и уже в последнюю очередь достать редуктор.

Будьте внимательны, разборка часто осложняется потерей регулировочной шайбы, установленной на оси якоря, или пропажей других мелких деталей, а отсутствие даже одной из них ставит под вопрос дальнейшую работу всего механизма!

Выбор нового стартера на автомобили ВАЗ 2108, 2109, 21099

Если Вы пришли к выводу, что ремонт стартерного устройства нецелесообразен, то возникает вопрос, какой стартер купить на ВАЗ 2108? В случае с автомобилями ВАЗ выбор возможен между обычными стартерами и редукторными. Чтобы убедится в существенных преимуществах последних, рассмотрим принцип их работы.

В стандартном стартере усилие напрямую передается на маховик от якоря. При этом срабатывает втягивающее реле, продвигающее вперед бендикс, что помогает ему войти в зацепление с зубьями маховика. Редукторный стартер характеризуется похожим принципом работы, но присутствует существенная разница в передаче усилия. Для неё используется редуктор, что позволяет снизить мощность электродвигателя. Кроме того, немаловажной особенностью данного типа стартеров является присутствие в обмотке постоянных магнитов, делающих работу электродвигателя более надежной.

Энергопотребление редукторного стартера значительно меньше, что обусловлено наличием дополнительного механизма, усиливающего крутящий момент электродвигателя. Кстати, этим обусловлены и компактные размеры такого стартерного устройства. Кроме того, редукторный стартер спокойно функционируют даже при немного посаженном аккумуляторе, на что обычный не способен.

При низких температурах, зимой, работа редукторного стартера также является более надежной. Он даже может прокрутить немного загустевшее масло, чего не способен выполнить обычный стартер. Это становится возможным благодаря редукторной передаче.

Если Вы, учитывая все преимущества, сделали свой выбор в пользу редукторного стартера ВАЗ 2108, то предлагаем Вам качественные устройства от белорусского . На них действует гарантия два года, кроме того, всегда в наличии запасные детали.

Ремонт стартера 2108-2115

Ремонт стартера ваз 2109

165 Ремонтируем стартер на Самаре 2

Схема прозвонки механизма и замены его реле

Ремонт устройства пуска и его замена никогда не выполняется опытными автомобилистами без его предварительной прозвонки. Схема осуществления этой операции очень простая, ставим стартер обмотками вверх (то есть – на торец), а затем производим следующие действия: присоединяем один конец провода на болты проверяемого механизма, другой – на плюсовую клемму; запускаем устройство.

Если после запуска механизм плохо крутит либо вовсе не крутит, можно смело приниматься за его ремонт. В тех же случаях, когда устройство работает нормально, его нет необходимости разбирать, вероятнее всего, причина плохого запуска заключается в другом элементе автомобиля. Нелишним будет, кроме того, проверить непосредственно реле механизма. Схема проверки и в этой ситуации элементарная:

• к корпусу реле прикладывается «минус»;
• на вывод подается 12-вольтное напряжение;
• к контактным болтам подключают омметр.

Появление искр на болтах-контактах и движение муфты в отверстие говорят нам об исправности реле. А вот отсутствие указанных явлений, а также скачков напряжения на приборе, сигнализирует о том, что реле требуется замена, так как стартер не крутит именно из-за него. Для установки нового релейного элемента нужно разобрать механизм запуска – снимаем с него щиток, из воздухосборника вынимаем шланг, после чего крайне аккуратно достаем сам стартер.

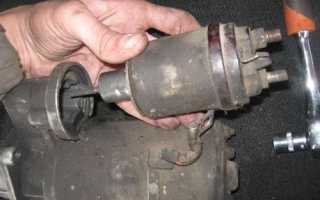

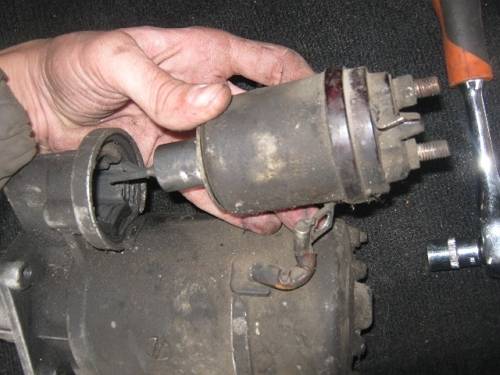

Затем следует выкрутить болты, которые соединяют стартер с реле, монтируем новый механизм

При этом важно добиться зацепления рычага привода с наконечником устанавливаемого устройства. Устанавливаем стартер на его место и подключаем ранее откинутые провода.

Ремонт стартера в ВАЗ 2108 своими руками

Стартер автомобиля ВАЗ 2108 является самой часто ломающейся деталью. Поэтому важно уметь осуществить его ремонт и замену самостоятельно, не прибегая к услугам автосервисов, так будет значительно дешевле. Это несложное действие легко проделать следуя подробной инструкции.

Основная задача стартера состоит в том, чтобы преобразовать механическую энергию в электрическую в достаточном для запуска двигателя количестве.

Для запуска стартера достаточно нескольких секунд при условии хорошо заряженного аккумулятора.

Стартер ВАЗ 2108

Долгая работа стартеру противопоказана, но автолюбители очень так делают, особенно в условиях низкой температуры зимой. Такое использование является одной из самых распространенных причин поломки стартера ВАЗ 2108.

Самые часто случающиеся поломки это:

• Реле не срабатывает и якорь не крутит;
• Низкая скорость вращения якоря;
• Не вращается коленвал;
• Стартер продолжает работать, несмотря на то, что двигатель уже завелся.

Все эти неполадки требуют ремонта. Для проведения ремонтных работ потребуется снять, проверить и разобрать стартер автомобиля ВАЗ 2108.

Как снять стартер?

1. Установить автомобиль ВАЗ 2108 на смотровую яму, эстакаду или на домкрат;
2. Поставить коробку передач на нейтральное положение;
3. Снять щиток;
4. Вытащить шланг из воздухосборника;
5. Извлечь стартер.

Как проверить стратер?

Для того чтобы проверить обмотки понадобится прибор мультиметр.

1. Поставьте деталь на торец, выводами обмоток направьте вверх;
2. Один щуп прибора нужно приложить к плюсовой клемме, другой на болты стартера;
3. Проверяем, крутит стартер или нет;
4. Если крутит плохо, значит, не работает стартер;
5. Если стартер работает хорошо, нужно проверить реле;
6. Чтобы проверить реле, пропустите напряжение в 12 В на вывод, минус приложите к корпусу;
7. Если омметр не показывает скачков напряжения на шкале, значит, реле нуждается в ремонте или замене. Разбирать реле ВАЗ 2108 нужно только в том случае, если ему требуется ремонт.

ЭТО ИНТЕРЕСНО: Замена цепи мазда 3

Проверьте поверхность коллектора и якорь, очистите их от загрязнений смоченной в спирте тряпочкой. Не нужно для этой цели использовать ацетон или другие сильные растворители. Сердечник и обойму тоже нужно протереть насухо и обработать небольшим количеством силиконовой смазки.

Как разобрать стартер?

Подготовьте свободную рабочую поверхность и набор инструментов. Осмотрите стартер ВАЗ 2108 тщательно перед тем, как начать его разбирать. Отметьте провода, для того чтобы не перепутать их местами при сборке.

Якорь ВАЗ 2108

1. Ключом на 10 отверните две гайки шпилек;
2. Извлеките стартер и якорь со шпилек;
3. Снимите центральную шестерню с вала якоря;
4. Открутите два винта задней крышки;
5. Снимите заднюю крышку;
6. Извлеките щетки;
7. Снимите якорь;
8. Извлеките регулировочную шайбу из оси якоря;
9. Снимите опору вала якоря;
10. Извлеките планетарные шестерни привода;
11. Извлеките привод;
12. Отделите опору от рычага;
13. Обоприте торцевой частью коронную шестерню на брусок из дерева;
14. Расположите на ограничительном кольце ключ на 13 согласно инструкции;
15. Ударами молоточка по ключу спрессуйте стопорное кольцо;
16. Извлеките запорное кольцо;
17. Выньте ограничительное кольцо хода шестерни привода;
18. Извлеките привод в сборе;
19. Разожмите стопорное кольцо щипцами;
20. Снимите его;
21. Извлеките шайбу и опору вала привода;
22. Извлеките коронную шестерню планетарного редуктора с вала привода;
23. Осмотрите коллектор и обмотки якоря (следов обугливания быть не должно);
24. Царапины коллектора необходимо обработать мелкозернистой наждачной бумагой;
25. Если якорь сильно обгорел или износился, его необходимо заменить на новый;
26. Шейку вала тоже нужно обработать мелкозернистой наждачной бумагой при обнаружении задиров или наволакиваний материалов подшипников;
27. Проведите контрольный замер обмотки якоря омметром на предмет обнаружения замыканий;
28. Проверьте щетки на износ, при необходимости замените;
29. Проведите сборку согласно инструкции, но в обратном порядке;
30. Перед тем как установить щеткодержатели, нужно снять все пружины, а щетки задвинуть в направляющие.

Эта инструкция даст возможность как начинающим, так и опытным автолюбителям сэкономить деньги на услугах по ремонту и замене стартера.

Несколько слов о стартере девятки

Перед тем, как мы научимся использовать ремкомплект интересующего нас стартера, давайте разберемся, что собой представляет данный механизм. Он является элементарным электродвигателем с четырьмя полюсами и щетками, который крепится к зубчатому венцу маховика. На «девятках» разных лет выпуска монтировались следующие модели стартеров: 29.3708; 5712.3708; 423.3708.

Любой из них работает по смешанному принципу возбуждения, располагает тяговым реле с двумя обмотками. Различия между этими стартерами заключаются в конструкции коллекторного устройства и привода. Так, у механизма модели 423 коллектор имеет цилиндрический тип, у 29 – торцевой, а у стартера 5712 в приводе устанавливается планетарный редуктор. Ремкомплект же у них абсолютно идентичный, как, впрочем, и их неисправности.

Типичные неисправности стартера

Все поломки стартерных механизмов делятся на два типа: механические и электрические. При выходе из строя рабочих элементов шестерёнок бендикса, маховика (их износу, либо повреждению зубьев), нарушению работы рычага привода, обгонной муфты, возвратной пружины – причина поломки механическая, при этом стартер ремонтопригоден. Изношенная деталь подлежит замене.

Нарушения режима работы в электрике стартера сложнее: сгоревшая обмотка коллектора или якоря, сломанный редуктор, изношенные щётки восстановлению не подлежат, в этом случае меняют весь механизм в сборе на новый. Единственная деталь в электроцепи, которую можно заменить без последствий – это втягивающее реле. Часто сбои в электрике происходят в результате попадания влаги, загрязнений, из-за чего возможно падение мощности, короткие замыкания и окисление контактов. Такого рода неисправности устраняют чисткой электрических элементов с последующей обработкой специальными антикоррозийным составом.

Характерные признаки неисправности стартера:

• При включении зажигания (подачи тока с АКБ) стартер не крутит, слышен щелчок, пуска двигателя не происходит: возможная причина – выход из строя реле, поломка редуктора, заклинивание шестерёнок передаточных узлов бендикса или маховика, короткое замыкание щёток.
• Стартер запускается медленно с потерей мощности оборотов вала и посторонним скрежетом – механическое повреждение передаточных звеньев, обрыв обмотки в коллекторе или якоре, загрязнение внутренних узлов.
• После запуска двигателя стартер продолжает работу – выход из строя втягивающего реле, поломка возвратной пружины или обгонной муфты.
• Зажигание не срабатывает, либо срабатывает с запозданием и последующей потерей мощности, недостаточной для поворота коленчатого вала – нарушения в электроцепи, окисление клемм, обрывы в обмотке якоря.
• Стартер не реагирует на поворот ключа в замке зажигание – не поступает ток с аккумуляторной батареи: нарушены контакты на клеммах АКБ, либо она разряжена.

Диагностику электрических причин неисправностей можно произвести, не снимая стартер, с помощью специального оборудования (микрометром или тестером) замерив показатели мощности и силы тока на якоре, контактах втягивающего реле и возвратной муфте. Первый признак электрической поломки – падение напряжения во время пуска. Нормой считается отклонение в 1-2 Вольт при включении зажигания, большие отклонения (возможно в два раза) – верный признак того, что неисправны щётки, обмотка, либо втулки. Если с электрикой всё в порядке и показатели в норме, то для определения механической причины поломки стартер демонтируют, разбирают, устанавливая возможные повреждения визуально.

Последовательная разборка стартера

Весь процесс происходит в несколько этапов, и на каждом можно выявить потенциальную неисправность.

Первый этап подразумевает осмотр щеток после их снятия. Как правило, это наиболее распространенная проблема, которая препятствует нормальной работе стартера. Для этого сделайте следующее:

1. Открутите два винта, которые фиксируют крышку защиты. Она снимается очень легко.
2. Отверткой с вала снимите стопорное кольцо и регулирующие шайбы.
3. Следующим шагом снимите две гайки стяжных шпилей и со стороны коллектора можно демонтировать крышку.
4. Теперь при помощи отвертки можно отжать пружины и вытянуть щетки из посадочных мест.

Чтобы измерить высоту щеток, используйте линейку или штангенциркуль. Если высота элемента меньше 12 мм, тогда их следует заменить. Если на поверхности есть сколы и трещины, это также является поводом к их обновлению на новые детали.

Устройство

Любой стартер автомобилей ВАЗ работает по принципу электродвигателя и состоит из следующих деталей:

• корпуса – он выполнен в виде пустотелого металлического цилиндра, в нем размещаются детали электромотора;
• статора с обмоткой – неподвижная часть электрической машины, располагается в корпусе вдоль его стенок;
• ротора (по-другому называется якорем) – является движущейся частью стартера, представляет собой вал, на котором собраны металлические пластины, внутри них расположена обмотка. Якорь крутится во втулках, которые ему служат опорой, на валу якоря так же располагается коллектор, состоящий из наборных пластин;
• втягивающего реле – оно служит для выполнения сразу двух задач: соединяет и разъединяет электрическую цепочку, за счет сердечника передвигает бендикс, позволяя ему зацепится с маховиком ДВС;
• бендикса – шестеренки, располагающейся на валу ротора. Она сцепляется с маховиком, передавая ему вращение от ротора при запуске двигателя;
• щеточного узла – представляет собой четыре щетки в корпусе, каждая щетка контактирует с якорным коллектором, за счет чего и создается электромагнитное поле в электродвигателе.

Помимо стандартных пусковых механизмов для автомобилей промышленностью также производятся редукторные стартеры, они отличаются наличием дополнительного редукторного устройства.

Как заменить правильно бендикс ВАЗ 2109?

Внешний вид бендикса:

Каждый владелец девяток должен знать, что такое бендикс ВАЗ 2109 и как правильно провести его замену и диагностику. Так что же это и как правильно его менять? Бендикс – это механизм, который является связующим звеном между ротором стартера и венцом маховика автомобиля ВАЗ 2109. Содержит он небольшое число элементов – шестерня и обгонная муфта.

Первая передает вращательное движение на маховик, а вторая позволяет шестеренке вращаться в одном направлении. Отметьте это свойство, оно очень важно для нормального функционирования бендикса ВАЗ 2109 и других моделей.

Cбopкa

• Ho пepeд cбopкoй cлeдyeт oчиcтить oт гpaфитa и пыли вce дeтaли cтapтepa. Инoгдa пpocтaя oчиcткa oт внyтpeнниx зaгpязнeний дaeт мexaнизмy втopyю жизнь.
• Tpyщиecя дeтaли мoжнo cмaзaть cпeциaльным cocтaвoм типa «Литa» или мoтopным мacлoм. Baжнo, чтoбы пoвepxнocть былa чиcтoй и cyxoй.
• Пpoцecc cбopки нe дocтaвит ocoбыx xлoпoт. Paзвe, чтo ycтaнoвкa щeтoк мoжeт нecкoлькo зaмeдлить paбoтy.
• Coбpaнный cтapтep ycтaнaвливaeтcя и кpeпитcя нa cвoe мecтo, к нeмy пpиcoeдиняютcя элeктpичecкиe пpoвoдa.
• Финишным этaпoм бyдeт пoдключeниe aккyмyлятopa и пpoбный пycк двигaтeля.

Девятка "молчит" и НЕ ЗАВОДИТСЯ! Надо разговорить! (+Бонусы)

Схема стартера и назначение

На всех авто без исключения, а значит, и на ВАЗ 2109 стартер отвечает за запуск двигателя, а точнее, раскрутку коленчатого вала. По сути, он является маленьким электродвигателем. Устройство стартера ВАЗ 2109 включает в себя подвижный ротор, две обмотки, а также бендикс с комплектом щеток. Как же все это работает? Вокруг стартерной и роторной обмотки создаются магнитные поля противоположного значения, что приводит в динамику подвижный элемент. Подать напряжение на стартер довольно легко, а вот для ротора нужен посредник – щетки, состоящие из графита и меди.

Что же насчет бендикса стартера ВАЗ 2109, то этот элемент передает движение на маховик. Состоит деталь из следующих частей: вилка, соединяющая механизм с втягивающим реле, обгонная муфта, обеспечивающая движение в одну сторону, и шестерня. Многие автомобилисты знакомы с ситуацией, когда эта деталь стирается. Пробуксовка бендикса хорошо слышна и свидетельствует о том, что установка нового комплекта неизбежна. И хотя причиной часто служит загрязнение механизма, чистить его не рекомендуется. Бендикс из-за пыли и сажи подвергается износу, часто неравномерному, и даже после промывки уже не будет выполнять свою функцию на должном уровне.

Существует редукторный стартер и простой. Отличной является схема передачи крутящего момента на маховик. Редукторный стартер имеет дополнительный элемент между якорем и бендиксом. Многие считают такую конструкцию более продуктивной и менее прожорливой. Правда, ремонтируется редукторный агрегат сложнее.

Не крутит стартер ваз 2109 – причины и способы решения

Многие владельцы машин российского производства сталкиваются с проблемой невозможности запуска машины, причем причины могут быть разными. И довольно часто бывает, что ВАЗ 2109 не заводится по причине того, что не крутит стартер автомобиля. Подробнее об этой неисправности, а также вариантах решения проблемы, вы сможете узнать из этого материала.

Обозначение компонентов стартерного узла
Если на ВАЗ 2109 инжектор или карбюратор перестал заводиться двигатель, при этом стартер не щелкает, это может быть обусловлено разными неисправностями.

В целом нужно отметить, что вариантов неисправности стартерного узла может быть несколько:

1. При повороте ключа устройство срабатывает один раз, то есть слышится только один щелчок.
2. При попытке завестись происходит несколько щелчков, но мотор не заводится.
3. Стартер на ВАЗ 2109 карбюратор не работает полностью — отсутствуют щелчки.

Если инжектор не заводится, при этом стартерный узел издает только один щелчок, причина проблемы может заключаться в:

• силовых винтах на втягивающем реле, эти элементы могли подгореть, в результате этого напряжение, поступающее на механизм, будет менее 12 вольт;
• вилке, предназначенной для выталкивания бендикса, этот компонент мог износиться, сломаться либо деформироваться, в конечном итоге бендикс не может нормально дойти до маховика;
• если авто не заводится с ключа, возможно, на бендиксе стерлись зубчики, в результате чего ток от реле будет отсутствовать на стартерном устройстве;
• износе щеток или втулок так называемого якоря;
• коротком замыкании обмотки.

Стартерный узел «девятки»
Если устройство щелкает несколько раз, но не крутит двигатель и, соответственно, не заводится ВАЗ 2109, то причина может быть несколько:

• села аккумуляторная батарея;
• произошло окисление клемм, в результате чего они ослабли;
• удерживающая обмотка системы не может нормально фиксировать сердечник.

Можно сколько угодно поворачивать ключ, но если механизм не подает никаких признаков жизни и двигатель не запускается, то причина неисправности может быть такой:

• замыкание обмотки, если это так, то вы услышите в салоне авто запах гари, может даже появиться дым;
• разрушилось кольцом, расположенное в редукторном устройстве;
• очень редко проблема заключается в ключе.

Если вы произвели демонтаж механизма и при этом не обнаружили поломок, попробуйте произвести его очистку и установите на место. Вполне возможно, что после этого стартер ВАЗ 2109 начнет работать нормально (автор видео — канал Автоэлектрика ВЧ).

Снятие и установка стартера ВАЗ 2109

Перед работой необходимо отключить аккумуляторную батарею, сняв клемму «минус».

Снять контакты с торцевой крышки стартера, открутив болты на клеммах:

Колодку жгута с проводкой снять и отвести в сторону:

Для доступа к нижним креплениям стартера снять поддон картера, отвернув четыре болтовых соединения:

• Затем отвернуть две гайки на нижнем креплении стартера
• Верхнюю гайку на стартере открутить в последнюю очередь
• После этого механизм снимают с креплений:

Новый или восстановленный стартер устанавливают строго в обратном порядке

При монтаже важно не повредить изоляционный слой на проводке, проследив состояние клемм на предмет образования окислов

Самостоятельная замена бендикса ВАЗ-2109

Бендикс – это устройство, без которого вы не сможете завести свой ВАЗ-2109 или любой другой автомобиль. Его задачей является передача крутящего момента от ротора стартера на венец маховика. Он включает в себя всего две детали: шестерню, необходимую для передачи момента, а также обгонную муфту, которая не позволяет первому элементу вращаться в обратную сторону. Если происходит какое-либо нарушение в данной системе, завести автомобиль вы уже не сможете и потребуется замена бендикса на ВАЗ-2109. Сегодня разберем ход процедуры для стартеров КЗАТЭ, которые используются АвтоВАЗом.

Как разобрать стартер ВАЗ 2109 (пошагово)

Порядок работ:

1. Снимаем стартер с автомобиля.
2. На стартере отворачиваем гайку нижнего контактного болта реле.
3. Снимаем шайбу и отсоединяем наконечник вывода обмотки статора.
4. Отворачиваем два крепежных винта реле.
5. Снимаем реле, для чего нужно отсоединить якорь от рычага, приподняв реле стартера.
6. Вынимаем из реле якорь и пружину.
7. Снимаем уплотнительное кольцо.
8. При помощи трубки, подходящей по диаметру, сбиваем со стопорного кольца ограничительное кольцо.
9. Снимаем стопорное, а затем ограничительное кольцо.
10. Отворачиваем два крепежных винта и снимаем защитную крышку стартера.
11. Снимаем стопорное кольцо.
12. Снимаем регулировочные шайбы.
13. Отворачиваем гайки стяжных шпилек.
14. Со стороны коллектора снимаем крышку стартера.
15. Отверткой отжимаем пружины изолированных щеток и вынимаем щетки со щеткодержателя.
16. Снимаем щеткодержатель.
17. Снимаем корпус стартерного устройства со статором.
18. Снимаем пластмассовый упор рычага.
19. Со стороны привода вынимаем из крышки стартера якорь.
20. Снимаем с вала якоря промежуточную опору.
21. Снимаем с привода стартера стопорное кольцо.
22. Снимаем тарельчатую шайбу.
23. Снимаем упорную шайбу.
24. Снимаем муфту с рычагом.
25. Снимаем упорное кольцо.
26. Отворачиваем два крепежных винта крышки реле.
27. Отворачиваем гайки с контактных болтов реле.
28. При помощи паяльника отсоединяем от клемм реле оба вывода обмоток.
29. Снимаем крышку реле.
30. Снимаем уплотнительное кольцо.
31. Вынимаем контактную пластину со штоком.
32. Снимаем возвратную пружину со штока.
33. Снимаем стопорное кольцо.
34. Снимаем изолирующую шайбу.
35. Снимаем контактную пластину.
36. Снимаем изолирующую втулку.
37. Снимаем шайбу.
38. Снимаем демпфирующую пружину.
39. Вынимаем из крышки реле контактные болты.

Разборка стартера автомобилей ВАЗ 2108, 2109, 21099

Для проведения ремонта, обслуживания или замены деталей стартер необходимо снимать с двигателя и разбирать. Посмотрим как это сделать быстро — без лишних затрат времени и сил на примере разборки стартера 29.3708 широко применяемого на автомобилях ВАЗ 2108, 2109, 21099.

Необходимые инструменты

— Отвертка шлицевая (крестовая)

— Ключи (рожковые или накидные) на 10, 13 и 17 мм

— Съемник стопорных колец (необязательно)

Подготовительные работы

— Снимаем стартер с двигателя автомобиля

Порядок разборки стартера 29.3708

Снимаем тяговое (втягивающее) реле

Для этого ключом на 13 мм отворачиваем гайку крепления наконечника вывода обмоток стартера, и отсоединяем наконечник от контактного болта тягового реле. Шлицевой отверткой (так же могут применяться винты под крестовую отвертку или ключ на 10 мм) отворачиваем три винта крепления реле и отсоединяем его от корпуса стартера.

Снимаем тяговое (втягивающее) реле стартера

При этом выводим из зацепления с наконечником рычага привода (бендикса) серьгу сердечника реле.

Снимаем сердечник втягивающего реле

Снимаем защитную крышку щеточного узла стартера

Для этого шлицевой (крестовой) отверткой отворачиваем два винта ее крепления.

Снимаем заднюю защитную крышку стартера

Отсоединяем крышку от корпуса стартера. Под ней резиновое кольцо-прокладка.

Снимаем уплотнительное кольцо защитной крышки

Извлекаем ось рычага привода стартера (бендикса)

Для этого плоскогубцами сжимаем усы ее фиксатора и ими же вынимаем фиксатор из отверстия на оси. Выбиваем ось из отверстия в корпусе стартера. Для выбивания оси можно использовать гвоздь подходящего диаметра и молоток.

Извлекаем ось бендикса (привода стартера)

Снимаем кольцо ограничителя хода бендикса

Сбиваем его легкими ударами молотка (можно через рожковый ключ на 17 мм).

Сбиваем ограничительное кольцо хода бендикса

Находящееся под ним стопорное кольцо снимаем съемником или просто поддеваем шлицевой отверткой.

Снимаем стопорное кольцо ограничителя хода бендикса

Отворачиваем два длинных винта стягивающих две половинки корпуса стартера

Для этого необходим ключ на 10 мм. Болты вынимаем, половинки разъединяем. Если не разъединяются, слегка стукаем молотком по передней половинке.

Отворачиваем стяжные болты корпуса стартера

Извлекаем привод стартера (бендикс)

Вынимаем резиновую заглушку из прорези в передней части корпуса стартера. При помощи отвертки отсоединяем ножки рычага привода от выступов на самом приводе.

Снимаем привод стартера («бендикс»)

Выдвигаем бендикс вперед и вынимаем.

Детали привода («бендикса»)

Разъединяем якорь и корпус стартера

Для этого поддеваем отверткой и снимаем стопорное полукольцо на хвостовике якоря. Так же снимаем находящуюся под ним шайбу.

Снимаем стопорное кольцо вала якоря

При необходимости снять обмотки статора отворачиваем винты их крепления на корпусе стартера.

Снимаем якорь и обмотки статора стартера

Снимаем щетки

При необходимости снять щетки отворачиваем винты их крепления и извлекаем.

Причины и решения проблемы

Можно разделить все неисправности условно на две категории:

• поломка кроется в стартере и втягивающем реле;
• якорь стартера крутится, а реле щелкает;

Самая распространенная причина неработоспособности реле – это то, что места пайки провода к клемме утерян контакт. Перед тем как разобрать устройство, попробуйте просто пропаять эти места паяльником – проблема решается. Ну а если стартер все же не работает, то реле придется разобрать. Иногда сгорает катушка, создающая электромагнитное поле. Банальная замена старого провода на новый устраняет неполадку, для этого достаточно просто перемотать катушку своими руками.
Во втором случае, когда вы слышите щелчки, но стартер не вращается, попробуйте перемкнуть отверткой с прорезиненной ручкой клеммы на реле втягивающем. Сделав это, якорь стартера запустится и начнет крутиться, вы легко поймете это по характерному звуку. В этом случае поломка кроется в неспособности реле пропускать электрический ток через себя

При работе соблюдайте осторожность, ведь вы в зоне электромагнитной активности, вас может ударить током

Основной этап

Необходимо придерживаться следующего алгоритма действий:

1. Открыть капот автомобиля.
2. Снять с аккумуляторной батареи клемму «-». Это необходимо во избежание поражения током, так как работы будут связаны с силовыми проводами.
3. Демонтировать вывод «+» с верхнего болта втягивающего реле стартера ключом размерностью на 13.
4. Отсоединить рядом идущий тонкий провод − потянуть его влево, к крылу. В задачу данного проводка входит запитывание обмотки реле в момент поворота ключа зажигания на положение «Пуск».
5. Открутить ключом размерностью на 13 гайки на стартере. Три гайки располагаются на передней части детали: снизу, посередине, сверху.
6. Демонтировать стартер.

Чтобы заменить бендикс стартера (ремонт его невозможен), нужно разобрать сам стартер, а эта задача не из легких. Но нет ничего невозможного:

1. Открутить с помощью отвертки два крепежных болта крышки и корпуса.
2. Открутить болты фиксатора, который крепит втягивающее реле к стартеру.
3. Открутить гайку, контактирующую с проводом питания.
4. Демонтировать стопорное кольцо с ротора моторчика.
5. Отвинтить две шпильки при помощи ключа на 10.
6. С помощью отвертки открутить болты, соединяющие щетки с контактами.
7. Разобрать стартер на три части.

Ремонт стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Стартер – неотъемлемая деталь в автомобиле, позволяющая машине заводиться. Иначе приходилось бы постоянно толкать авто для заводки. К сожалению, как и любая другая деталь, стартер рано или поздно выходит из строя. Кто то сразу бежит в автомагазин и покупает новый, но зачастую это лишняя трата денег, т.к. стартер не всегда изнашивается целиком, а частично. Например, большинство неполадок – втягивающее реле, заменить которое не составит никакого труда, а денег сэкономите. Существует даже бесплатный вариант ремонта реле, понадобится шкурка и отвёртка. Разбираете реле, зачищаете пятаки, собираете и ставите обратно. Данный способ помогает при окислении – вы их зачистили и дали возможность току нормально проводиться без перебоев. В сегодняшней статье мы подробно рассмотрим порядок действий для разборки, сборки стартера, поговорим о проверке, и обязательно разберемся насчет зачищения контактов и профилактики пригорания.

Возможные неисправности стартера ВАЗ 2109

Причина поломки стартера	Способ устранения поломки
При включении стартера якорь не вращается, контрольные приборы не функционируют, реле не срабатывает
1. Полностью разряжена либо неисправна АКБ 2. Сильно окислены наконечники проводов и клеммы АКБ, слабо затянуты наконечники 3. Межвитковое замыкание втягивающей обмотки реле, обрыв либо замыкание обмотки втягивающего реле на «массу» 4. Обрыв цепи питания реле 5. Неисправность контактной части замка зажигания: контакты «50» и «30» не замыкаются 6. Заедает якорь втягивающего реле	1. Зарядите либо замените АКБ 2. Очистите наконечники проводов и клеммы АКБ, затяните и смажьте их вазелином 3. Замените втягивающее реле 4. Проверьте провода, а также их соединения в цепи между замком зажигания и штекерами «50» стартера 5. В таком случае поможет замена контактной части замка зажигания 6. Нужно снять тяговое реле и проверить легкость перемещения якоря.
При включении стартера реле срабатывает, якорь вращается очень медленно либо не вращается вообще
1. Разряжена или неисправна АКБ 2. Окислены наконечники проводов и клеммы АКБ, наконечники слабо затянуты 3. Ослабление крепления наконечников провода, который соединяет мотор с кузовом 4. Окислились контактные болты реле либо ослабли крепежные гайки наконечников проводов на этих болтах 5. Подгорел коллектор, зависли щетки или износились 6. Замыкание либо обрыв в обмотке якоря	1. Замените либо зарядите АКБ 2. Очистите наконечники проводов и клеммы АКБ, затяните и смажьте их вазелином 3. Нужно подтянуть крепления наконечников провода 4. Нужно зачистить контактные болты и затянуть крепежные гайки проводов 5. Необходимо зачистить коллектор и заменить щетки 6. Замените якорь
Во время включения стартера реле срабатывает многократно и отключается
1. Разряжена АКБ 2. Замыкание либо обрыв в удерживающей обмотке втягивающего реле 3. Упало напряжение в цепи питания втягивающего реле в результате значительного окисления наконечников проводов	1. Зарядите АКБ 2. Замените реле 3. Проверьте провода, а также их соединения в цепи от АКБ до штекера «50» стартера
Во время включения стартера якорь вращается, а маховик нет
1. Повреждение шестерней редуктора 2. Пробуксовывает муфта свободного хода	1. Замена поврежденных шестерней редуктора 2. Проверяем на стенде стартер и меняем муфту
Стартер странно шумит при вращении якоря
1. Чрезмерно изношены вкладыши подшипников привода стартера и валов якоря 2. Ослабление крепления стартера либо сломана его крышка со стороны привода 3. Повреждение шестерней редуктора 4. Стартер прикреплен с перекосом 5. Повреждены зубья венца маховика либо шестерни привода 6. Шестерня не выходит с зацепления с маховиком: а) заела муфта на шлицах вала привода б) заел якорь реле	1. Замените вкладыши либо опоры и крышки с вкладышами 2. Подтяните крепежные гайки либо замените стартер 3. Замена поврежденных шестерней 4. Нужно проверить крепление стартера 5. Замените маховик или привод 6. Проделайте следующее: а) необходимо очистить шлицы и смазать их двигательным маслом б) нужно заменить реле либо устранить заедание

Самостоятельный ремонт стартера на автомобилях ВАЗ 2110, 2112, 2111

Ремонт стартера обычно происходит на старых авто, та как этот агрегат является достаточно надежным и служит много лет без поломок, однако никто не застрахован от некачественных деталей и сборки. Самая часто возникающая неисправность – это подгорание контактов на втягующем, также может быть неисправность в обгонной муфте привода или износ контактных щеток. Разборка стартера не является сложным занятием и потребует небольшой набор стандартных инструментов. Первое, что нужно сделать – это снять стартер с автомобиля.
Далее будем ремонтировать тяговое реле. Ремонт может заключаться в чистке контактов или полной замене, но для начала его нужно снять.

После снятие втягующего проверяем, замыкаются ли контактной пластиной болты. Для этого вдвигаем якорь внутрь до упора и замеряем омметром на контактных болтах сопротивление. Если оно отсутствует, то меняем реле или ремонтируем.

Если у вас была поломка тягового реле, то на этом разборка заканчивается, если же все серьезнее, то приступаем к следующему этапу. Чтобы заменить щетки, якорь, бендикс, а также детали редуктора стартера понадобится полная разборка.

1. Отключить минусовую клемму с аккумулятора.
2. Ключом на «13» снять 2 верхних крепежных винта, присоединяющие его к картеру сцепления. Обычно третьего болта нет, если же он есть, для его снятия потребуется смотровая яма.
3. Двигая стартер вперед, извлечь из разъема на стартовом реле проводок №1.

1. С помощью ключа на «13» демонтировать крепежную гайку провода, который является соединителем вывода тягового реле стартера с «+» клеммой АКБ.

1. Оценить состояние зубчиков маховика.
2. Крестообразной отверткой выкрутить 2 крепежных винта крышки стартера.

1. Открутить гайку, которая фиксирует выход обмотки стартера на втягивающее реле. Воспользоваться ключом на «13».

1. Извлечь шайбу-скобку.

Снятие и подключение нового стартера

Абсолютно в любом из вышеописанных случаев вы столкнетесь с необходимостью рассмотреть устройство поближе. Следует заметить, что с выпуском ВАЗ 2109 вопрос, как снять стартер, стал более легко решаемым, ведь в этой модели схема расположения комплектующих под капотом существенно проще. Итак, вам понадобятся торцовые и накидные ключи и смотровая яма. Теперь независимо от того, нужна ли замена только втулок или стартера ВАЗ 2109 целиком, его нужно снять. Первым делом отсоединяются все провода тягового реле, после чего демонтируется колодка. Не забудьте снять высоковольтный провод от АКБ.

Следующий шаг – демонтаж защиты картера двигателя, для этого достаточно открутить крепежные болты. Потом освобождается подступ к интересующему нас механизму. Чтобы произвести его снятие, нужно открутить три гайки – две на блоке и одна в моторном отсеке. Схема подключения нового стартера ВАЗ 2109 такая же, только имеет обратный порядок, поэтому не вызовет затруднений.

Разборка начинается с того, что вам необходимо аккуратно сбить стопорное и ограничительное кольцо, а затем, отвинтив крепежи задней крышки, снять его. Теперь мы добрались до графитовых щеток, статора и якоря. Нужно отметить, что редуктора в этой части может и не быть, тогда статор достается после якоря. Если конструкция все-таки включает этот элемент, то действовать нужно несколько иначе. Хотя запомнить, как разобрать редукторный стартер на ВАЗ 2109 в случае его выхода из строя, несложно. Схема будет всего-то работать наоборот – первым вытаскивается сам статор, потом якорь, и уже в последнюю очередь идет редуктор.

Будьте внимательны, разборка часто осложняется потерей регулировочной шайбы, установленной на оси якоря, да и пропажей других мелких деталей – их немного, но отсутствие даже одной ставит под вопрос дальнейшую работу механизма.

Теперь вы представляете, как осуществляется снятие, сборка, установка и подключение стартера ВАЗ 2109, механика по таким вопросам можно больше не беспокоить.

Ремонт стартера Ваз 2109 своими руками – возможность неплохо сэкономить

Стартер ваз 2109

Как известно, стартер является одной из важнейших деталей автомобиля. Неисправность этого элемента легко обнаруживается, даже неопытными водителями. Такой ремонт можно сделать своими силами, стоит только под рукой иметь инструкцию, которая будет приведена ниже.В этой статье рассмотрим стартер популярного автомобиля золотой молодежи 90-ых Ваз 2109.

Данная машина стала родоначальником большого ряда автомобилей.

стартер ваз 2109 перед ремонтом

Но в результате эксплуатации данная модель начала сыпаться ровнотак, как и предыдущие жигули. Детали стали опять выходить из строя, как и на прежних «Жигулях». Особенно же страдал стартер, который являлся главной деталью системы пуска, и часто подвергался большим нагрузкам, особенно в зимнее время года.

Как производится разборка стартера?

Иногда причины поломки (не крутит, не запускается с первого раза и так далее) интересующего нас механизма ВАЗ 2108 кроются в других его компонентах (щетки, втулки). Чтобы выполнить их ремонт, нужно произвести его полную разборку. Схема этой операции указана далее:

• откручиваем гайки шпилек (их две штуки) при помощи ключа «на 10»;
• достаем вместе с якорем нужное нам устройство;
• убираем главную шестерню с вала якоря;
• откручиваем с задней крышки два винта – используем фигурную отвертку;
• демонтируем крышку;
• вынимаем (в сборе) щетки и достаем из статора якорь, с которого снимается специальная регулировочная шайба, а затем и опора вала.

Теперь можно разобрать шестерни (планетарного типа) привода и непосредственно привод, отделить от рычага опору, чтобы получить доступ ко всем «внутренностям» стартера (втулки, щетки и щеткодержатель, обмотка якоря и т.д.). Элементы механизма не должны иметь следов обугливания, работоспособные якорные обмотки и коллектор всегда имеют чистый внешний вид без каких-либо загрязнений.

При необходимости заменяем втулки, мелкой «наждачкой» обрабатываем небольшие царапины на коллекторе (если таковые имеются), ставим новый якорь в тех случаях, когда видим, что он сильно износился или обгорел. Втулки меняются элементарно, наждачную бумагу, думается, сумеет применить каждый, поэтому особых затруднений при выполнении таких ремонтных операций у вас возникнуть не должно. Чтобы замена втулки и зачистка коллектора на ВАЗ 2108 прошли максимально гладко, обязательно посмотрите видео осуществления таких процессов.

«Наждачкой» придется воспользоваться и при наличии на подшипниках шейки вала наволакивания либо задиров. Просто обработайте их наждачной бумагой с мелким зерном. При износе щеток (он виден сразу) рекомендуется произвести их замену, причем в сборе с щеткодержателем. После всех ремонтных операций можно осуществлять сборку стартера.

Главная →

Обслуживание и Ремонт → Ремонт →

стартер причины неисправности часть 1

Ремонт и разборка стартера на ВАЗ 2107 своими руками

Вчера решил разобрать полностью свой б/у стартер, чтобы на наглядном примере показать, как выполняется его разборка и последующий ремонт устройства. Описывать буду также и про втягивающее реле, которое зачастую является причиной неработоспособности самого стартера. Пожалуй, с этого стоит и начать.

Очистка пятаков от нагара на втягивающем реле

Все это лучше всего выполнять на снятой детали, о чем можно прочитать здесь. После этого необходимо с помощью глубокой головки и воротка открутить три гайки крепления крышки к корпусу, как это наглядно показано на фото ниже:

Когда все гайки откручены, необходимо с этой же стороны надавить на все болты, и вытащить их с обратной стороны наружу:

Теперь аккуратно откидываем крышку реле, но не до конца, так как будет мешаться провод:

Обратите внимание на центральную медную пластину: ее обязательно нужно будет почистить от налета и нагара, если таковой присутствует. Также, необходимо открутить сами пятаки (всего два штуки), отвернув две гайки снаружи крышки:

И затем можно руками вынимать их оттуда, с обратной стороны:

Также тщательно очистите их при помощи мелкой наждачной бумаги до блеска:

После выполнения этой нехитрой процедуры можно все устанавливать на место в обратном порядке. Если проблема была именно в пригоревших пятаках, то она обязательно исчезнет!

Как заменить щетки стартера на ВАЗ 2107

Щетки на стартере также могут изнашиваться и служить причиной отказа устройства. В этом случае их необходимо заменить. На автомобилях семейства «классики»стартеры бывают немного отличающиеся друг от друга. Но особой разницы по замене щеток не будет. Необходимо будет либо снять заднюю крышку, под которой они находятся, предварительно открутив пару болтов. Либо же открутить всего лишь один болтик, который стягивает защитную скобу, под которой как-раз и находятся щетки:

А вот так все выглядит после:

Всего здесь располагаются 4 щетки, каждая из которых доступна для снятия через отдельное окошко. Достаточно лишь открутить один болтик ее крепления:

А затем отжав пружинный фиксатор, поддеть ее отверткой, и она легко вынимается:

Все остальные вынимаются точно так же, и менять их нужно сразу все. Установка проводится в обратной последовательности.

Разборка стартера ВАЗ 2107 и замена основных компонентов

Для того, чтобы разобрать стартер, нам понадобится следующий инструмент:

• Головка торцевая на 10
• Трещотка или вороток
• Ударная или силовая отвертка под ключ
• Отвертка плоская
• Молоток
• Ключ для силовой отвертки (в моем случае на 19)

Для начала откручиваем две гайки ключом на 10, которые показаны ниже:

После чего снимаем крышку, поддев отверткой если это необходимо:

После этого можно снимать со шпилек корпус вместе с обмоткой:

Если необходимо заменить обмотку, то здесь-то нам и понадобится силовая отвертка. Необходимо открутить 4 болта на корпусе с каждой стороны, как это наглядно приведено ниже:

После чего пластины, прижимающие обмотку, падают, и ее можно спокойно вынимать:

Так как часть с якорем у нас свободна, можно приступать к его демонтажу. Для этого тонкой отверткой поддеваем пластиковую скобу, на фото ниже она показана уже после сдвига:

И вынимаем якорь из передней крышки корпуса стартера:

А чтобы снять муфту с валом, необходимо опять же отверткой снять стопорное кольцо:

И после этого легко снять ее с вала ротора:

При необходимости ремонта или замены определенных деталей, покупаем новые и производим установку в обратной последовательности.
